MANUAL DE USUARIO ST-G4SN55 LG

Antes de utilizar el equipo, lea este manual con atención y consérvelo para consultarlo cuando lo necesite.

ST-G4SN55

ST-G4SN65

El número de serie y el modelo del producto están situados en la parte posterior y en un lateral del mismo. Anótelos por si alguna vez necesita asistencia.

Modelo

N.º de serie

* La imagen mostrada puede variar respecto a la de su producto

o Montaje y preparación

Instrucciones de seguridad

Accesorios

Este símbolo tiene como objetivo alertar al usuario de la presencia de importantes instrucciones de mantenimiento y funcionamiento en la documentación que acompaña al producto. Lea detenidamente estas instrucciones de seguridad antes de utilizar el producto.

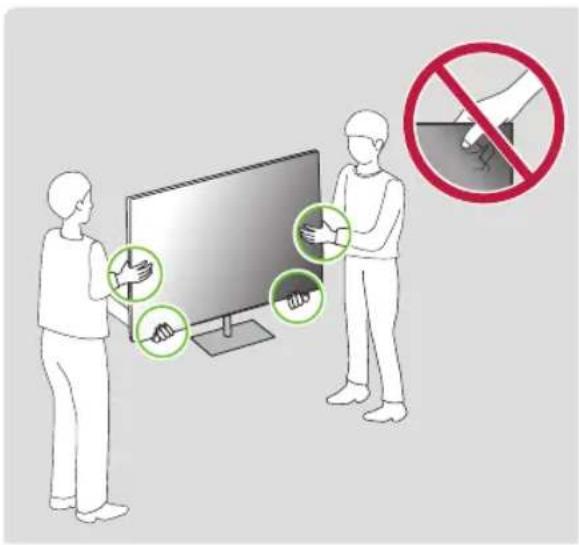

- Se necesitan al menos dos personas para levantar o mover el producto ya que es pesado.

- El producto podría caer y dejar de funcionar o provocar lesiones.

• No permita que los niños se cuelguen ni se suban al producto. (M4 x L20) - El producto podría caer y provocar lesiones o incluso la muerte.
• No instale el producto en un sitio poco estable o que reciba vibraciones ni en un lugar en que no esté totalmente como una estantería floja o un sitio inclinado.

- El producto podría caer o volcarse y provocar lesiones o dejar de funcionar.

• Ubique el producto sobre un suelo plano y firme.
• Tenga cuidado de no dañar el exterior del producto al moverlo, apoyará el producto para así evitar que se dañe la pantalla. o manipularlo junto con el soporte de monitor ya ensamblado. Al montar el soporte, asegúrese de fijar todos los tornillos
• En caso de que haya una mancha o marcas de dedos en la superficie, límpiela con cuidado.
• Cuando quite manchas, no haga demasiada fuerza ya que podría rayar o decolorar el producto.
• Si los tornillos no están apretados por completo, el producto podría inclinarse o caerse, provocando daños.
• Apretar los tornillos con excesiva fuerza puede hacer que se salgan debido a la abrasión de la junta del tornillo.
• Utilice únicamente el soporte de base y el soporte de paredAl montar el producto, no use sustancias extrañas (aceites, autorizado y fabricado específicamente para productos LGlubricantes, etc.) en los tornillos.

- Conforme a la Ley de protección al consumidor, LG - Esto puede dañar el producto.

Electronics no será responsable por cualquier fallo, daño. Antes de instalar un soporte de pared, desmonte el soporte de material o lesión provocados por el uso de productos no base. Para ello, siga los pasos de montaje en el orden inverso autorizados por LG Electronics.

55G4*

65G4*A, 65G4*W
1

* Si tiene una caja de embalaje de la TV, es más cómodo montar y ensamblar la TV como se indica más arriba.

55G4*
65G4*
※

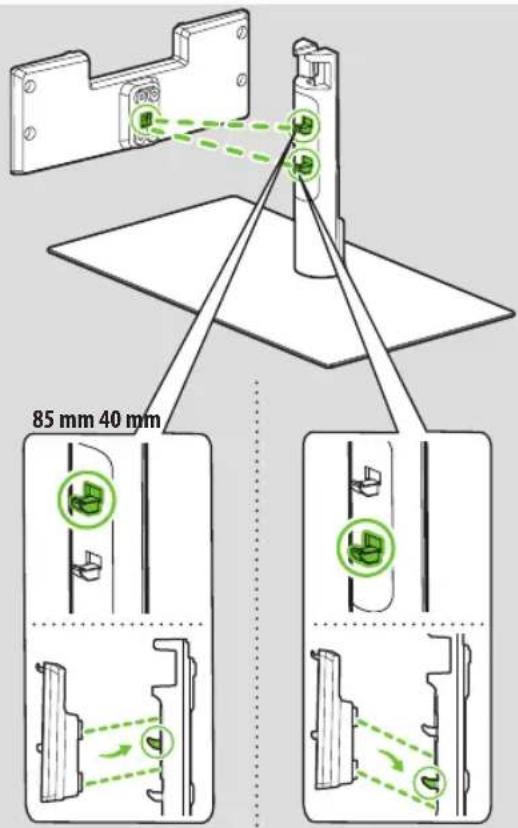

85 mm 40 mm

!

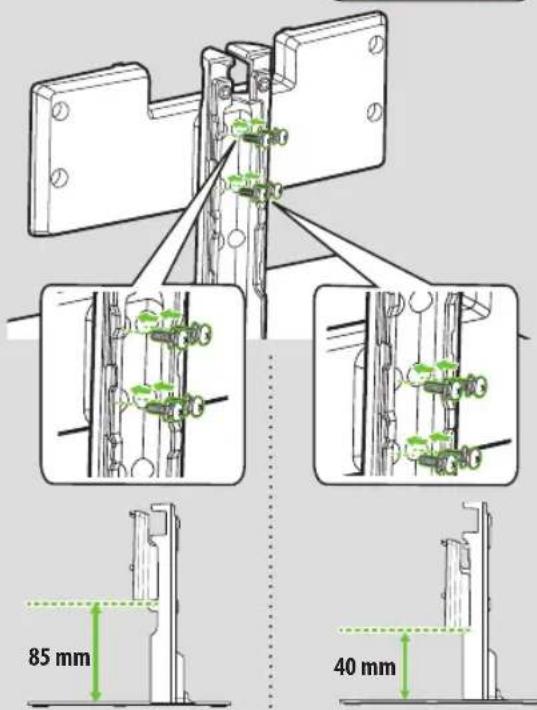

85 mm 40 mm

* Si tiene una caja de embalaje de la TV, es más cómodo montar y ensamblar la TV como se indica más arriba.

55G4* 65G4*

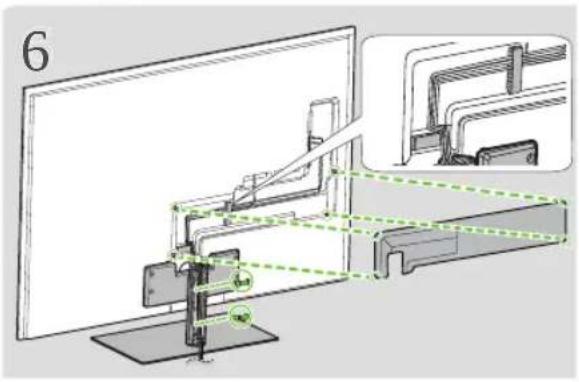

6

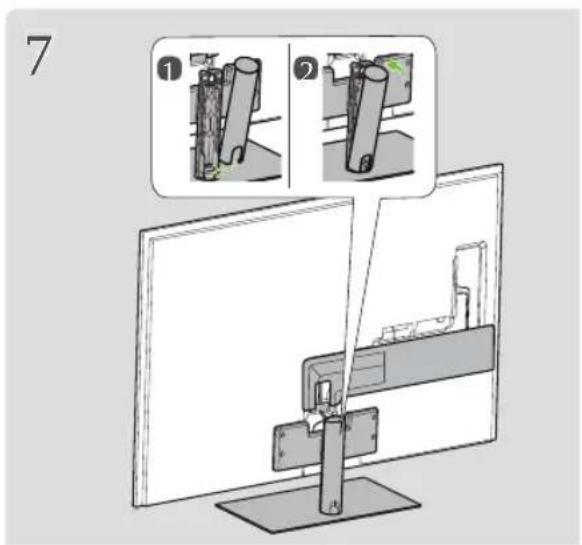

7 ① ②

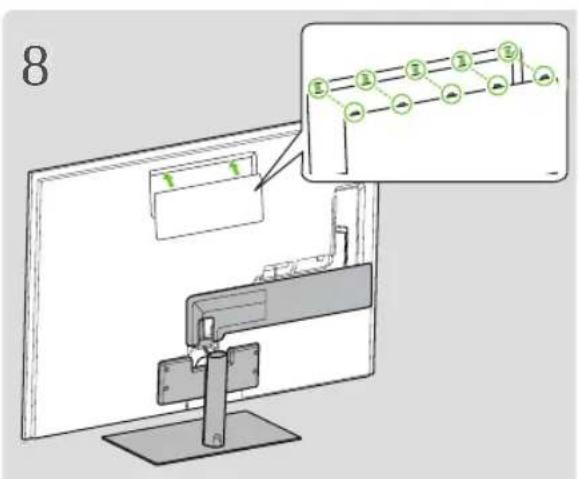

8

* La figura sirve como ejemplo, el usuario puede organizar los cables como desee.

1 Levante la TV e inclínela hasta la posición vertical sobre una mesa.

- Deje un espacio de 10 cm (como mínimo) con respecto a la pared para permitir una ventilación adecuada.

10 cm 10 cm 10 cm 10 cm

2 Enchufe el cable de alimentación a una toma de pared.

• Si instala la TV en un soporte, es necesario que tome medidas para evitar que el producto vuelque. De lo contrario, el producto podría darse la vuelta, lo cual podría producir daños personales.
• Para garantizar la seguridad y la vida útil del producto, no utilice elementos no aprobados.
• Los daños o lesiones causados por el uso de elementos no aprobados no están cubiertos por la garantía.
• Cuando lo instale en un armario o estantería usando el soporte, asegúrese de que este sea más ancho que la TV.
• Si la TV se coloca sobre el soporte, su pantalla se puede inclinar ligeramente hacia atrás. Si el soporte no está nivelado porque hay un objeto colocado bajo el soporte, o si no se encuentra sobre una superficie plana, el producto podría caerse y provocar lesiones o daños en el producto.

Cómo fijar la TV a una pared

1 Inserte y apriete los cáncamos o los soportes y los pernos de la TV en la parte posterior de esta.

- Si hay pernos insertados en la posición de los cáncamos, quite primero los pernos.

2 Monte las abrazaderas de pared junto con los pernos en la pared.

Haga coincidir la ubicación del soporte de pared y los cáncamos en la parte posterior de la TV.

3 Conecte los cáncamos y las abrazaderas de pared firmemente con una cuerda resistente. Asegúrese de mantener la cuerda horizontal con respecto a la superficie plana.

- Utilice una plataforma o una carcasa que sea lo suficientemente resistente y grande como para soportar la TV de forma segura.

- Los soportes, pernos y cuerdas no se suministran. Puede solicitar accesorios adicionales a su distribuidor local.

Especificaciones

Nombre del modelo	Ancho x profundidad x alto (mm)	Peso (kg)
ST-G4SN55	485 × 263 × 267 4,6
ST-G4SN65
