MANUALE UTENTE DEH3090H MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Deumidificatore elettrico
Modello	MSW-DEH3090H	MSW-DEH3120H	MSW-DEH4090H	MSW-DEH3090
Tensione di alimentazione [V ~] / frequenza [Hz]	230V~/50Hz
Potenza nominale [W]	960 (27°C, 60% UR)
Potenza nominale massima [W]	1160 (30°C, 80% UR)
Corrente nominale [A]	4.2 (27°C, 60% UR)
Corrente nominale massima [A]	5,0 (30°C, 80% UR)
Capienza stimata	138L / giorno (30°C, 80% UR)78,4 L/giorno (27°C, 60% UR)
Refrigerante / quantità	R290 / 300 gr
Peso [kg]	62

1. Descrizione generale

Questo manuale ha lo scopo di assistervi per un uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

LEGGERE ATTENTAMENTE E COMPRENDERE QU MANUALE PRIMA DI INIZIARE IL LAVORO.

Per garantire un funzionamento duraturo e affidabile dell'apparecchio, occorre prestare attenzione al suo funzionamento e alla sua manutenzione secondo le istruzioni del presente manuale. I dati tecnici e le specifiche di questo manuale sono aggiornati.

Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del progresso tecnologico e della possibilità di ridurre il rumore, l'apparecchio è progettato e costruito in modo tale che il rischio derivante dall'emissione di rumore sia ridotto al livello più basso.

Spiegazione dei simboli

	Il prodotto soddisfa i requisiti degli standard di sicurezza pertinenti.
	Prima dell’uso bisogna prendere visione del manuale.
	Prodotto riciclabile.
	ATTENZIONE! o ATTENZIONE! o RICORDA! Un segnale di avvertimento generale che descrive una determinata situazione.
	ATTENZIONE! Pericolo di folgorazione!
	ATTENZIONE! Pericolo di incendio - materiali infiammabili!
	Da utilizzare esclusivamente all’interno dei locali.

ATTENZIONE! Le illustrazioni in questo manuale hanno il carattere illustrativo e possono differire in alcuni dettagli dall'aspetto reale del prodotto.

2. Sicurezza d'uso

ATTENZIONE!

Leggere tutte le avvertenze e le istruzioni di sicurezza. Il mancato rispetto delle avvertenze e delle istruzioni può causare folgorazione, incendio e/o danni fisici o morte.

Il termine "dispositivo" o "prodotto" nelle avvertenze e nella descrizione delle istruzioni si riferisce a

Deumidificatore d'aria.

2.1. Sicurezza elettrica

a) La spina del dispositivo deve essere adattata alla presa. Non modificare la spina in alcun modo. Le spine originali e le prese corrispondenti riducono il rischio di scosse elettriche.
b) Evitare di toccare i componenti con messa a terra come tubi, radiatori, fornelli e frigoriferi. Esiste un rischio maggiore di scosse elettriche se il corpo è collegato a terra e tocca il dispositivo mentre è esposto a pioggia diretta, pavimentazione bagnata o mentre si lavora in un ambiente umido. La penetrazione dell'acqua nel dispositivo aumenta il rischio di danneggiamento o di folgorazione.
c) Non toccare il dispositivo con mani bagnate o umide.
d) Non usare il cavo dell'alimentazione in modo inadeguato. Non utilizzare mai il cavo per trasportare il dispositivo per tirare o estrarre la spina dal contatto. Tenere il cavo lontano da fonti di calore, olio, bordi taglienti o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
e) Se è inevitabile utilizzare il dispositivo in un ambiente umido, è necessario applicare l'interruttore differenziale (RCD). L'utilizzo di un RCD riduce il rischio di scosse elettriche.
f) È vietato utilizzare il dispositivo se il cavo di alimentazione è danneggiato o mostra segni visibili di usura. Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal servizio di assistenza del produttore.
g) Per evitare scosse elettriche, non immergere il cavo, la spina o il dispositivo stesso in acqua o altri liquidi. È vietato utilizzare il dispositivo su superfici bagnate.
h) ATTENZIONE - PERICOLO DI MORTE! Durante la pulizia o l'utilizzo del dispositivo, non immergerlo mai in acqua o altri liquidi.
i) Usare solo fonti di alimentazione con messa a terra.

2.2. SICUREZZA SUL LAVORO

a) Mantieni l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Bisogna essere previdenti, fare attenzione a quello che si fa e usare il buon senso utilizzando l'apparecchio.
b) Non utilizzare il dispositivo in atmosfera potenzialmente esplosiva, ad esempio in presenza di liquidi, gas o polveri infiammabili. L'apparecchio produce scintille che possono incendiare polvere o vapori.
c) In caso di constatazione di danno o non conformità nel funzionamento del dispositivo bisogna spegnerlo immediatamente e informare la persona delegata.

d) In caso di dubbi sul corretto funzionamento del prodotto o in caso di constatazione di un danno, si prega di contattare il servizio di assistenza del produttore.
e) Le riparazioni devono essere eseguite solo dall'assistenza tecnica del produttore. Riparare il dispositivo in autonomia è severamente vietato!
f) In caso di accensione di fuoco o incendio, per estinguere il dispositivo sotto tensione, occorre utilizzare estintori a polvere o ad anidride carbonica (CO2).
g) Conservare il manuale d'istruzioni per il futuro utilizzo. Se il dispositivo deve essere affidato ai terzi, insieme ad esso va consegnato loro anche il manuale d'istruzioni.
h) Tenere le gli elementi dell'imballaggio e i piccoli elementi di montaggio fuori dalla portata dei bambini.
i) Tenere il dispositivo lontano dalla portata dei bambini e degli animali.

⚠️ ATTENZIONE! occorre proteggere bambini e astanti durante il lavoro con l'aparecchio.

2.3. SICUREZZA PERSONALE

a) È vietato utilizzare il dispositivo quando si è stanchi, malati, sotto l'effetto di alcool, droga o medicinali che riducono in modo significativo le capacità relative alla gestione del dispositivo.
b) Il dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con funzioni mentali, sensoriali o intellettive ridotte o persone prive di esperienza e/o conoscenza a meno che non siano supervisionate o siano state istruite da una persona responsabile della loro sicurezza su come operare il dispositivo.
c) L'apparecchio può essere azionato da persone fisicamente idonee, capaci di farlo funzionare e adeguatamente addestrate, che abbiano letto queste istruzioni e siano state istruite in materia di sicurezza e salute sul lavoro.
d) Per prevenire l'avvio accidentale, assicurarsi che l'interruttore sia in posizione off prima di connettersi alla fonte di alimentazione.
e) L'apparecchio non è un giocattolo. I bambini vanno sorvegliati affinché non giochino con il dispositivo.

2.4. UTILIZZO SICURO DEL DISPOSITIVO

a) Assicurarsi che la ruota sia posizionata in modo stabile. Utilizzare strumenti adatti all'applicazione. Un prodotto correttamente selezionato svolgerà un lavoro migliore e più sicuro per il quale è stato progettato.
b) Prima di iniziare la regolazione, la pulizia e la manutenzione dell'apparecchio, occorre scollegarlo dall'alimentazione. Questa misura preventiva riduce il rischio di messa in moto accidentale.

c) Conservare gli apparecchi inattivi fuori dalla portata dei bambini e delle persone che non conoscono l'apparecchio o queste istruzioni d'uso. I dispositivi sono pericolosi se utilizzati da persone senza esperienza.
d) Mantenere il dispositivo in buono stato tecnico. Controllare prima di ogni operazione che non ci siano danni generali o relativi alle parti in movimento (crepe nelle parti e nei componenti o qualsiasi altra condizione che possa influenzare il funzionamento sicuro del dispositivo). In caso di guasto, far riparare il dispositivo prima dell'uso.
e) Conservare il dispositivo fuori dalla portata dei bambini.
f) La riparazione e la manutenzione delle apparecchiature dovrebbero essere effettuate dal personale qualificato utilizzando esclusivamente parti di ricambio originali. Ciò garantirà un utilizzo sicuro.
g) Per assicurare l'integrità operativa progettata dell'apparecchio, non rimuovere le coperture installate in fabbrica o allentare le viti.
h) Durante il trasporto o lo spostamento del dispositivo dal deposito al luogo di utilizzo, osservare le norme di salute e sicurezza per la movimentazione manuale applicabili nel paese in cui viene utilizzato il dispositivo.
i) Non spostare, spostare o ruotare il dispositivo mentre è in funzione.
j) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco.
k) Il dispositivo non è un giocattolo. Le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini senza sorveglianza.
I) È vietato intervenire sul design del dispositivo per modificarne i parametri o la costruzione.
m) Tenere il dispositivo lontano da fonti di fuoco e di calore
n) Non coprire i fori di ventilazione dell'apparecchio.
o) Non conservare oggetti pesanti, velenosi o corrosivi nell'apparecchio.
p) Non utilizzare il dispositivo in ambienti non riscaldati o in luoghi con elevata umidità dell'aria.
q) ATTENZIONE! L'unità nella sua costruzione contiene sostanze infiammabili. Per questo motivo, alla fine della sua vita utile, il dispositivo deve essere consegnato a uno specialista per lo smaltimento.
r) Non collocare il dispositivo in prossimità di fiamme libere, forni elettrici, stufe a carbone, ecc. e non esporre il dispositivo alla luce diretta del sole.
s) Il dispositivo deve essere collegato direttamente alla presa a muro; non usare una multipresa o simili.
t) Assicurarsi che l'alimentazione elettrica dell'apparecchio corrisponda ai dati riportati sulla targhetta!
u) Non mettere oggetti pesanti sull'apparecchio.
v) Non danneggiare il circuito del refrigerante.

ATTENZIONE! Sebbene il prodotto sia stato progettato per essere sicuro e disponga di protezioni adeguate e nonostante le caratteristiche di

sicurezza aggiuntive fornite all'utente, esiste ancora un lieve rischio di incidente o lesioni durante la manipolazione del prodotto. Si consiglia procedere con cautela e mantenere il buon senso durante l'utilizzo.

3. Istruzioni per l'uso

Il dispositivo è progettato per deumidificare l'aria nella stanza, proteggendola e gli oggetti in essa contenuti dagli effetti negativi dell'umidità.

Il prodotto è destinato all'uso commerciale.

L'utente è responsabile di qualsiasi danno derivante da un uso improprio.

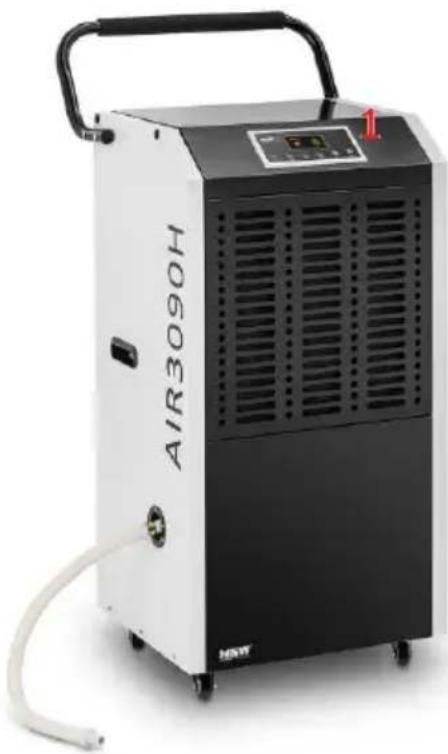

3.1. Panoramica del Prodotto

Modello MSW-DEH3090H (altri modelli hanno lo stesso design e aspetto):

1 - pannello di controllo

3.2. Preparazione al lavoro

La temperatura ambiente non deve superare i 40°C e l'umidità relativa non deve superare l'85%. L'apparecchio deve essere posizionato in modo da garantire una buona circolazione dell'aria. Bisogna mantenere una distanza minima di 10 cm da ogni parete dell'apparecchio. Tenere l'apparecchio lontano da qualsiasi superficie calda. Utilizzare sempre l'apparecchio su una superficie piana, stabile, pulita, resistente al fuoco e tenere fuori dalla portata dei bambini e delle persone con funzioni mentali, sensoriali o intellettuali ridotte. L'apparecchio deve essere

collocato in modo tale che la spina di alimentazione possa essere raggiunta in qualsiasi momento. Assicurarsi che l'alimentazione elettrica dell'apparecchio corrisponda ai dati riportati sulla targhetta!

Prima del primo utilizzo, smontare tutti i componenti e lavarli, così come lavare l'intero apparecchio.

• Non utilizzare il deumidificatore vicino a pareti, tende o altri oggetti che potrebbero ostruire l'ingresso e l'uscita. L'ingresso e l'uscita dell'aria devono essere liberi da ostruzioni.
• Se la macchina è inclinata di oltre 45°, lasciarla in posizione verticale per almeno 24 ore prima di metterla in funzione.
  • Non installare mai il dispositivo in luoghi in cui potrebbe essere esposto a:

○ Fonti di calore, come termosifoni, caloriferi, stufe o altri dispositivi che producono calore.
○ Luce diretta.
o Vibrazioni meccaniche o urti.
o Polvere eccessiva.
o Mancanza di ventilazione.
o Superficie irregolare

3.3. Utilizzo del dispositivo.

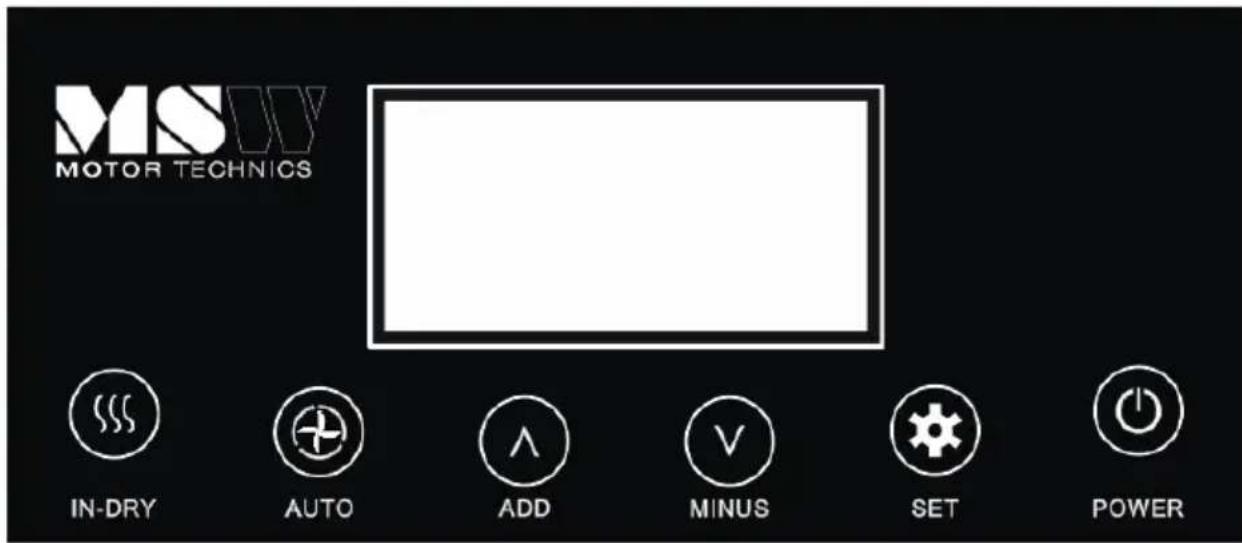

3.3.1. Pannello di controllo

MSUV MOTOR TECHNICS IN-DRY AUTO ADD MINUS SET POWER

Pulsante POWER	Premere una volta per avviare o arrestare il dispositivo.
Pulsante di impostazione SET	Premere per abilitare o disabilitare la funzione timer.
Pulsante di impostazione AGGIUNGI	Imposta il valore di umidità da 10% -90%. Regola il timer. (1h ~ 24h)
Pulsante di impostazione MENO
Pulsante AUTO	Premere per attivare la modalità di asciugatura automatica .
Indicatore LED "serbatoio pieno".	Si accende quando il serbatoio dell'acqua è quasi pieno.
Indicatore LED del timer	Si accende quando la funzione timer è attiva.
Indicatore LED di sbrinamento	Si accende quando è in corso lo sbrinamento automatico.
Pulsante AUTO	Quando la modalità di deumidificazione AUTO è attivato, è possibile premere il pulsante AGGIUNGI e MENO e SET, ma i dati di umidità non possono essere modificati.
Pulsante In-dry	Dopo aver spento il dispositivo, premere questo pulsante e il dispositivo si asciugherà all'interno.
Display digitale	Visualizza l'umidità attuale (10-95%) e l'impostazione dell'umidità (10-95%). Visualizza l'impostazione del timer e la temperatura.

3.3.2. Impostazioni

Modalità di funzionamento

A. Funzionamento in modalità AUTO

Premere il pulsante POWER per accendere il dispositivo. Quindi premere il pulsante AUTO.

L'unità avvia la deumidificazione in modalità AUTO, indipendentemente dall'umidità. In questa modalità non è possibile impostare l'umidità o il timer.

B. Operazione normale

Premere il pulsante POWER per accendere il dispositivo.

Premere il pulsante AUTO per disattivare la modalità automatica.

L'unità è in modalità standard con l'impostazione di umidità predefinita del 50%.

Premere nuovamente il pulsante POWER per spegnere il deumidificatore.

La ventola gira per un po' e poi si ferma

Impostazione dell'umidità (intervallo di impostazione: 10% -95%):

Il setpoint di umidità può essere regolato nella modalità di funzionamento standard.

Premere AGGIUNGI / MENO più volte per regolare il setpoint di umidità.

Impostare il livello di umidità tra il 40% e il 60% per il comfort.

Il dispositivo si accenderà e si spegnerà per mantenere questo livello.

Impostazione del timer (1 ora-24 ore): premere il pulsante SET per impostare il timer.

Impostazione dell'orario di spegnimento mentre il dispositivo è acceso:

• Premere il pulsante SET per attivare la funzione timer.
• Premere rispettivamente i pulsanti ADD / MINUS per impostare l'ora di spegnimento del dispositivo.

Impostazione dell'ora di accensione mentre il dispositivo è spento:

• Premere il pulsante SET per attivare la funzione timer.
• Premere rispettivamente i pulsanti ADD / MINUS per impostare l'ora di avvio del dispositivo.

Impostazione del ciclo di lavoro del dispositivo a macchina accesa:

• Premere il pulsante SET per attivare la funzione timer.

• Premere rispettivamente i pulsanti ADD / MINUS per impostare l'ora di spegnimento del dispositivo.

• Premere rispettivamente i pulsanti ADD / MINUS per impostare l'ora di avvio del dispositivo.
  • L'unità funzionerà secondo i cicli di tempo ON/OFF impostati.

Impostazione del ciclo di funzionamento del dispositivo mentre il dispositivo è spento:

• Premere il pulsante SET per attivare la funzione timer.
• Premere rispettivamente i pulsanti ADD / MINUS per impostare l'ora di avvio del dispositivo.
• Premere rispettivamente i pulsanti ADD / MINUS per impostare l'ora di spegnimento del dispositivo.
  • L'unità funzionerà secondo i cicli di tempo ON/OFF impostati.

Eliminazione delle impostazioni del timer:

Premere di nuovo SET per disattivare la funzione timer.

Nota: premendo POWER uscirà anche dall'impostazione del timer.

Asciugatura interna

Dopo aver spento l'unità, premere il pulsante IN-DRY per asciugare l'interno dell'unità. Ciò impedirà la corrosione indotta dall'acqua dell'unità.

Controllo della temperatura ambiente

GUIDATO

display mostra la temperatura attuale nella stanza.

Funzione di sbrinamento automatico

A basse temperature ambiente, la brina può accumularsi sull'evaporatore, riducendo il flusso d'aria durante la deumidificazione.

L'asciugatrice inizierà automaticamente lo sbrinamento per 15 minuti.

GUIDATO l'indicatore di sbrinamento lampeggia.

Il compressore si arresta e il ventilatore continua a funzionare.

Non spegnere l'unità, riprenderà automaticamente la deumidificazione.

Protezione anti sovraccarico

In caso di interruzione di corrente, c'è un ritardo di 3 minuti fino al riavvio del compressore, che protegge il compressore.

3.3.3. Drenaggio dell'acqua

Esistono due modi per smaltire l'acqua raccolta prodotta dall'unità:

• Svuotamento manuale: svuotare manualmente il serbatoio dell'acqua.
• Drenaggio continuo: utilizzare la gravità per drenare l'acqua attraverso il tubo di scarico verso l'esterno dell'unità.

Svuotamento del serbatoio dell'acqua

Il dispositivo si spegne quando il serbatoio dell'acqua è pieno. Il deumidificatore funzionerà di nuovo dopo aver svuotato il serbatoio dell'acqua e averlo installato correttamente.

1) Quando il serbatoio è pieno, il messaggio "FULL" "la luce si accenderà.
2) Il dispositivo emetterà un segnale acustico. Premere il pulsante di accensione per spegnere il dispositivo.
3) Per svuotare il serbatoio dell'acqua, aprire il pannello frontale per accedervi.
4) Afferrare la maniglia del serbatoio dell'acqua ed estrarlo orizzontalmente.
5) Dopo aver rimosso l'acqua, installare il serbatoio e chiudere il pannello frontale.
6) Premere POWER per riavviare l'unità.

3.3.4. Codici di errore

Codice di errore	Errore	Soluzione
E1	Il problema con la bobina	Sostituire la bobina
E2 e E3	Problema con il sensore di umidità	Sostituire il sensore
Sovraccarico	1. Falso errore2. Perdita di refrigerante	1. Spegnere e riaccendere i dispositivi dopo 2 minuti2. Controllare l'unità per eventuali perdite di refrigerante

3.4. Pulizia e manutenzione

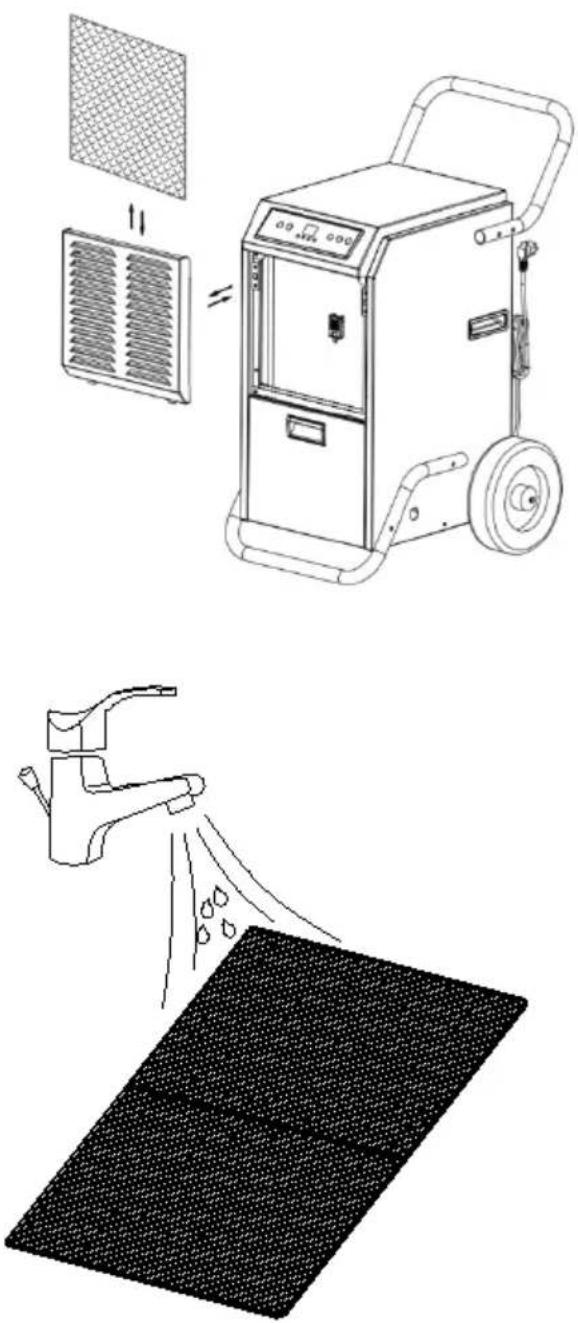

Pulizia del filtro dell'aria (ogni due settimane)

Il filtro dell'aria è rimovibile per una facile pulizia. Non utilizzare l'unità senza il filtro dell'aria; in caso contrario, l'evaporatore potrebbe contaminarsi.

1. Pulire il dispositivo con un panno morbido e umido.

2. Estrarre l'otturatore sul pannello frontale per accedere al filtro.

3. Rimuovere la rete del filtro dall'unità.

4. Utilizzare un panno pulito per assorbire la polvere superficiale sulla rete del filtro. Se il filtro è molto sporco, utilizzare l'acqua del rubinetto per risciacquare il filtro. Asciugare completamente il filtro prima di reinserirlo nella griglia di ingresso dell'aria. Un filtro pulito aumenterà l'efficienza dell'unità.

ATTENZIONE!

Non toccare la superficie dell'evaporatore a mani nude poiché ciò potrebbe causare lesioni.

a) Prima di ogni pulizia, regolazione o sostituzione di accessori, e anche quando l'apparecchio non è in uso, bisogna rimuovere la spina di alimentazione e raffreddare completamente l'apparecchio.

• Aspettare che le parti rotanti si fermino.

b) Staccare la spina prima di ogni pulizia e quando l'apparecchio non è in uso!

c) Usare solo agenti non corrosivi per la pulizia della superficie.

d) Dopo ogni pulizia, tutte le parti devono essere accuratamente asciugate prima di riutilizzare il dispositivo.

e) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.

f) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.

g) Assicurarsi che l'acqua non penetri dalle aperture dell'alloggiamento.

h) Pulire le aperture di ventilazione con una spazzola e aria compressa.

i) Eseguire ispezioni regolari dell'apparecchio per assicurarsi che sia in buone condizioni di funzionamento e che non si siano verificati danni.

j) Per la pulizia utilizzare un panno morbido.

k) Non utilizzare oggetti appuntiti e/o metallici (es. spazzole metalliche o spatole metalliche) in quanto potrebbero danneggiare la superficie del materiale di cui è composta l'unità.

I) Non pulire l'unità con sostanze acide, agenti medici, diluenti, carburante, oli o altri prodotti chimici. Potrebbe causare danni al dispositivo.

SMALTIMENTO DELLE APPARECCHIATURE USURATE.

Alla fine della sua vita utile, questo prodotto non deve essere smaltito con i normali rifiuti urbani ma va affidato a un centro di raccolta di apparecchiature elettriche ed elettroniche. Lo segnala il simbolo, collocato sul prodotto, sulle istruzioni per l'uso o sull'imballaggio. Le materie plastiche utilizzate nel dispositivo sono adatte al riutilizzo secondo la loro etichettatura. Riutilizzando, riproponendo o utilizzando in altro modo l'attrezzatura usurata, si contribuisce alla tutela del nostro ambiente naturale.

Per informazioni sull'impianto adatto per lo smaltimento dei dispositivi usurati, contattare gli organi della vostra amministrazione locale.

RISOLUZIONE DEI PROBLEMI:

Problema	Possibile causa	Azione
Il dispositivo non funziona	Verificare il collegamento alla rete elettricaControllare se l'indicatore del livello dell'acqua è acceso.	Controllare se la spina di alimentazione è collegata saldamente alla presa di correnteSvuotare il serbatoio dell'acqua e installarlo correttamente
	Controllare la temperatura ambiente	Il campo operativo della temperatura ambiente è 5-35°C
La formazione di condensa è bassa.	Controllare se il filtro dell'aria è pulito	Pulire il filtro dell'aria se necessario
	Controlla se le vie aeree non sono ostruite	Sbloccalo se necessario
	Controllare se la temperatura ambiente è inferiore a 20°C	Questo è un fenomeno normale. Bassa umidità a bassa temperatura ambiente
	Il livello di umidità impostato è superiore all'umidità attuale.	Impostare il livello di umidità al di sotto dell'umidità attuale.
Perdita d'acqua	Perdita durante lo spostamento dell'unità	Svuotare il serbatoio dell'acqua prima di trasportare l'unità
	Assicurarsi che il tubo di scarico non sia attorcigliato	Raddrizzare il tubo se necessario
Rumore eccessivo	Verificare che il dispositivo sia configurato correttamente	Correggere il posizionamento del dispositivo
	Controllare l'unità per parti allentate e vibranti	Fissare le parti sciolte
	Rumore simile al flusso dell'acqua	Rumore dovuto al flusso di refrigerante. È normale
