MANUALE UTENTE UATYQ900MCY17 DAIKIN

Manuale Di Funzionamento Telecomando Cablato

A. Visualizzazione Parametri

1. All'accensione dell'unità, il display LCD visualizza la schermata di visualizzazione principale.

2000/01/01	[Sat]	12:00am
Status	:	OFF
Mode	:	Heating
Set Temp : 24°C		▼

1. Se lo stato visualizza OFF, premere il pulsante ON/OFF per 1 secondo per accendere l'unità. Lo stato cambierà passando ad ON. La spia luminosa LED ON/OFF si illumina.
2. Premere il pulsante COOL per 1 secondo per attivare il sistema in modalita Refrigerazione; premere il pulsante HEAT per attivare il sistema in modalita Riscaldamento.
3. “Set Temp” si riferisce all’impostazione della temperatura.
4. Premere il tasto ▼ una volta per leggere lo stato di accensione, spegnimento o sbrinamento del/dei compressore/i.

*

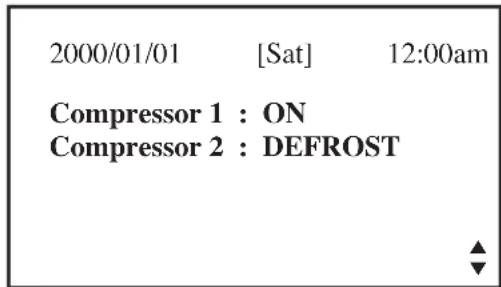

2000/01/01 [Sat] 12:00am Compressor 1 : ON Compressor 2 : DEFROST

1. Premere nuovamente il tasto ▼ per leggere la temperatura dell'ambiente interno ed esterno.

*

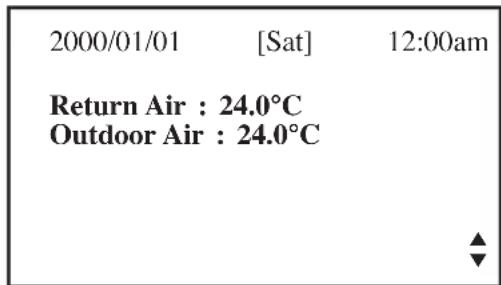

2000/01/01 [Sat] 12:00am Return Air : 24.0°C Outdoor Air : 24.0°C

1. Premere nuovamente ▼ per leggere il tipo di unità selezionata, il numero del compressore usato, il modello con opzione del ventilatore interno “always on” e la versione EEPROM.

*

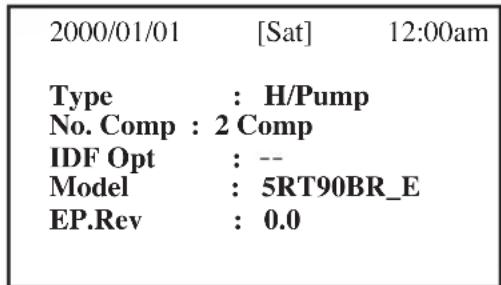

2000/01/01 [Sat] 12:00am Type : H/Pump No. Comp : 2 Comp IDF Opt : -- Model : 5RT90BR_E EP.Rev : 0.0

1. Premere il tasto ▲ per ritornare allo/agli schermo/i o ESC per ritornare allo schermo principale.
2. Premere il pulsante ALARM per visualizzare oppure cancellare lo storico degli allarmi. Nel caso venga segnalato un allarme, si consiglia di contattare personale specializzato.

* Nota: Il diagramma di visualizzazione è esclusivamente a titolo illustrativo. Può variare da modello a modello. Le informazioni del display saranno soggette alle impostazioni del pannello di controllo principale.

B. Menu Principale

1. Eventuali modifiche all'impostazione dei parametri vanno effettuate attraverso il menu principale. Premere il pulsante ENTER per passare al Menu Principale.
2. Il Menu Principale consiste del Menu Operazioni, Menu Impostazioni, Menu Timer, Menu Allarme, Menu di avviso e Menu display.

Come si usa il Menu Principale?

Passo 1

Premere ENTER per vedere i sub-menu del Menu Principale.

Passo 2

Passare al sub-menu desiderato premendo il pulsante ▲ oppure ▼. Premere ENTER per selezionare il sub-menu.

Passo 3

Passare al parametro che si desidera modificare oppure visualizzare premendo il pulsante ▲ oppure ▼. Premere ENTER per selezionare il parametro.

Passo 4

Modificare il parametro premendo il pulsante ▲ oppure ▼. Dopo aver completato l'operazione premere ENTER.

Premere ESC per tornare alla videata precedente tante volte fino a raggiungere la videata iniziale.

Menu Operazione

Questo menu permette di impostare lo stato dell'unità (su on o off), impostare la modalità operativa dell'unità, cambiare la temperatura impostata e sbrinare manualmente l'unità (applicabile solamente alla modalità di riscaldamento).

Menu Confi gurazioni

Questo menu permette di impostare i parametri per il funzionamento dell'unità (è richiesto l'inserimento della password), l'impostazione dell'utente, la modifica della password, l'impostazione delle opzioni del pannello e lo sblocco del pannello.

Le opzioni del pannello permettono di controllare la luce di fondo e il contrasto dello schermo LCD, configurare il cicalino di allarme, attivare e disattivare lo screen saver, configurare il tempo di attesa per attivazione dello screen saver e configurare l'unità di misura della temperatura in °C oppure °F.

Nota: Per effettuare dei cambi o vedere il parametro di regolazione nel menu delle regolazioni è necessaria la password.

AVVERTENZA:

Si consiglia di far effettuare tutte le operazioni per le quali è necessario introdurre la password rivenditore locale/personale di assistenza tecnica. Modifiche improprie del valori dei parametri di configurazione potrebbero causare danni all'unità oppure essere causa di malfunzionamenti.

Menu Timer

Questo menu permette di impostare ora e data, pianificare per un periodo de 7 giorni accensioni e spegnimenti, attivare o sospendere la pianifi cazione.

Menu Allarme

Questo menu permette di vedere lo storico degli allarmi e anche cancellare questo storico. Nel pannello possono essere memorizzati fino a 20 record di malfunzionamenti/allarmi.

Menu Di Avviso

Questo menu consente di leggere la cronologia degli avvisi e, inoltre, di cancellarne la registrazione. Il pannello è in grado di conservare fino a 20 registrazioni di avviso.

Menu Display

Questo menu consente di leggere la temperatura del/dei sensore/i dello scambiatore di calore interno, la temperatura del/dei sensore/i dello scambiatore di calore esterno, la temperatura del/dei sensore/i di scarico, lo stato operativo della/le valvola/e solenoidi, la registrazione del tempo di funzionamento del/dei compressore/i, l'impulso di apertura EXV, lo stato dell'operazione di economizzazione (applicabile solamente ad unità con funzione di economizzazione), tempo di controllo del filtro, tipo di controllo e versione del software. L'accesso ad alcuni sottomenu può essere permesso solo tramite l'inserimento di una password.

Menu Principale

Premere ENTER per accedere a questo menu.

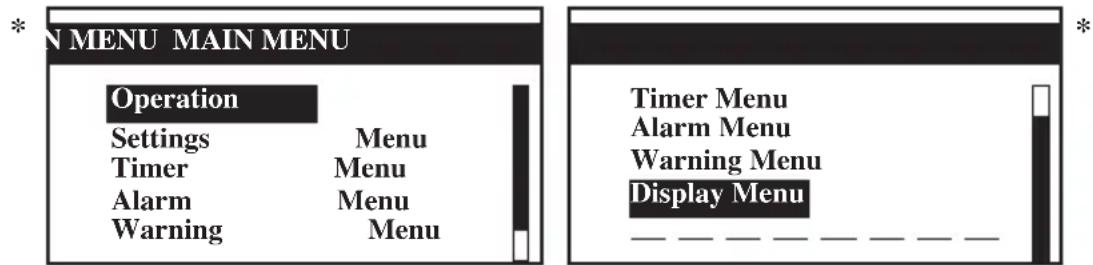

* N MENU MAIN MENU Operation Settings Menu Timer Menu Alarm Menu Warning Menu Timer Menu Alarm Menu Warning Menu Display Menu __________________

Quest'unità è dotata di 6 sub-menu nel [Main Menu]. Premere ▲ oppure ▼ per selezionare il sub-menu desiderato, premere ENTER per l'accesso a un sub-menu oppure premere ESC per uscire e tornare alla videata del Menu Principale.

Menu Operazione

Selezionare [Operation Menu] nel [Main Menu] e premere ENTER per accedere a questo menu.

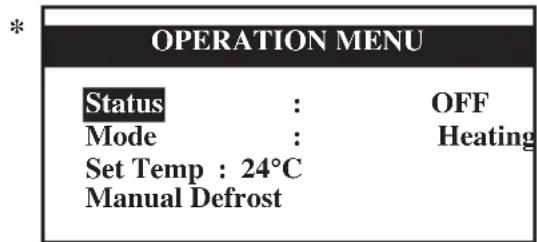

OPERATION MENU Status : OFF Mode : Heating Set Temp : 24°C Manual Defrost

Alcune impostazioni di base possono essere eseguite qui. Premere ▲ o ▼ per selezionare l'impostazione richiesta. Quindi premere ENTER per accedere alla modalità di impostazione. Premere ▲ o ▼ per passare da un'impostazione all'altra. Premere nuovamente ENTER per confermare l'impostazione. Premere ESC per uscire e tornare al [Main Menu].

Menu Delle Configurazioni

Selezionare [Settings Menu] nel [Main Menu] e premere ENTER per accedere a questo menu.

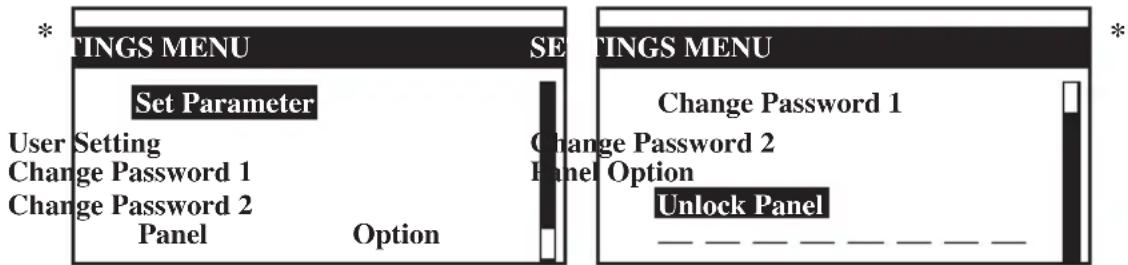

* TINGS MENU SET Set Parameter User Setting Change Password 1 Change Password 2 Panel Option TINGS MENU Change Password 1 Change Password 2 Panel Option Unlock Panel _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ *

Alcune impostazioni avanzate si possono trovare qui. Premere ▲ o ▼ per selezionare l'impostazione richiesta. Quindi premere ENTER per accedere alla modalità di impostazione. Premere ▲ o ▼ per passare da un'impostazione all'altra. Premere nuovamente ENTER per confermare l'impostazione. Premere ESC per uscire e tornare al [Main Menu].

Opzioni Del Pannello

Selezionare [Panel Option] nel [Settings Menu] e premere ENTER per accedere a questo menu.

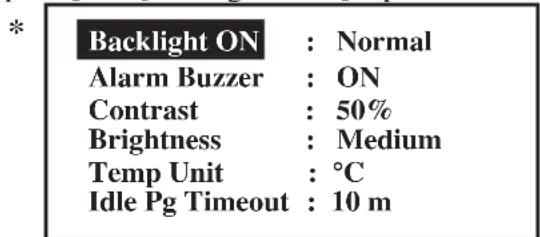

* Backlight ON : Normal Alarm Buzzer : ON Contrast : 50% Brightness : Medium Temp Unit : °C Idle Pg Timeout : 10 m

Premere ▲ oppure ▼ per selezionare il parametro desiderato, premere ENTER per accedere alla configurazione del parametro.

Premere ▲ oppure ▼ per selezionare l'opzione desiderata, premere ENTER per accedere alla configurazione della opzione.

Premere ESC per uscire e tornare al [Settings Menu].

* Nota: Il diagramma di visualizzazione è esclusivamente a titolo illustrativo. Può variare da modello a modello. Le informazioni del display saranno soggette alle impostazioni del pannello di controllo principale.

Menu Timer

Selezionare [Timer Menu] nel [Main Menu] e premere ENTER per accedere a questo menu.

*

TIMER	MENU
Clock Setting
Date Setting
Timer Schedule
Timer : Enable

In questo menu sono incluse tutte le impostazioni del timer/programmazione. Premere ▲ o ▼ per selezionare l'impostazione richiesta. Quindi premere ENTER per accedere alla modalità di impostazione. Premere ▲ o ▼ per passare da un'impostazione all'altra. Premere nuovamente ENTER per confermare l'impostazione. Premere ESC per uscire e tornare al [Main Menu].

Impostazione Dell'ora

Selezionare [Clock Setting] nel [Timer Menu] e premere ENTER per accedere a questo menu.

*

Set Time: hh mm 0

Premere ▲ o ▼ per selezionare l'opzione richiesta. Quindi premere ENTER per accedere alla modalità di impostazione. Premere ▲ o ▼ per passare da un'impostazione all'altra. Premere nuovamente ENTER per confermare l'impostazione. Premere ESC per uscire e tornare al [Timer Menu].

Impostazione Della Data

Selezionare [Date Setting] nel [Timer Menu] e premere ENTER per accedere a questo menu.

*

Set Date:
yyyy	mm	dd
2000	/ 01	/01
Day	: [Sat]

Premere ▲ oppure ▼ per selezionare l'opzione desiderata, premere ENTER per selezionare l'opzione. Premere ESC per uscire e tornare al [Timer Menu].

Programmazione Del Timer

Selezionare [Timer Schedule] nel [Timer Menu] e premere ENTER per accedere a questo menu.

*

TIMER SETTINGS Timer 1 Timer 2 Timer 3

TIMER 1 ON OFF
Sun	0800 1800
Mon	0800 1800
Tue	0800 1800
Wed	0800 1800

La programmazione può essere effettuata per un periodo di 7 giorni. Sono possibili 3 eventi ON/OFF per ogni giorno. L'utente può selezionare l'attivazione o meno del timer per ogni giorno (es.: Sabato - Domenica).

Per rendere effettiva la programmazione, è necessario abilitare la funzione/parametro [Timer] nel [Timer Menu].

Premere ESC per uscire e tornare al [Timer Menu].

* Nota: Il diagramma di visualizzazione è esclusivamente a titolo illustrativo. Può variare da modello a modello. Le informazioni del display saranno soggette alle impostazioni del pannello di controllo principale.

Menu Allarme/Menu Avviso

Selezionare [Alarm Menu]/[Warning Menu] nel [Main Menu] e premere ENTER per accedere a questo menu.

*

*

Erase All Alarms Erase All Warnings

Questo luogo conserva le registrazioni di tutti i difetti/allarmi/avvisi che si sono verificati in precedenza.

L'utilizzatore può leggere o cancellare queste registrazioni. Il pannello è in grado di conservare fi no a 20 registrazioni relative a difetti/avvisi di allarme.

Premere ESC per uscire e tornare al [Main Menu].

Mostra Allarmi/Mostra Avvisi

Selezionare [Show Alarms]/[Show Warnings] nel [Main Menu] e premere ENTER per accedere a questo menu.

Il registro mostra: - Descrizione Allarme/Avviso

- Data in cui si è verificato l'Allarme/Avviso

- Ora in cui si è verificato l'Allarme/Avviso

Oltre a ciò, l'utente può eliminare la/le registrazione/i dell'allarme/avviso in questo menu (è richiesta la password).

Premere ESC per uscire e tornare al [Alarm Menu]/[Warning Menu].

Menu Display

Selezionare [Display Menu] nel [Main Menu] e premere ENTER per accedere a questo menu.

*

*

EXV Opening

Outdoor HEX Sensor

Discharge Sensor

Solenoid Valve

Comp Run Time Software Version

Filter Check

Control Type

Questo menu visualizza la temperatura del/dei sensore/i dello scambiatore di calore interno, la temperatura del/dei sensore/i dello scambiatore di calore esterno, la temperatura del/dei sensore/i di scarico, lo stato operativo della/le valvola/e solenoidi, la registrazione del tempo di funzionamento del/dei compressore/i, l'impulso di apertura EXV, lo stato dell'operazione di economizzazione (applicabile solamente ad unità con funzione di economizzazione), tempo di controllo del filtro, tipo di controllo e versione del software. L'accesso ad alcuni sottomenu può essere permesso solo tramite l'inserimento di una password. Oltre a ciò, l'utente può annullare la registrazione del tempo di funzionamento del compressore (è richiesta la password).

Premere ESC per uscire e tornare al [Main Menu].

* Nota: Il diagramma di visualizzazione è esclusivamente a titolo illustrativo. Può variare da modello a modello. Le informazioni del display saranno soggette alle impostazioni del pannello di controllo principale.

C. Installazione

Quando si installa il pannello LCD sul supporto,

Passo 1 Passo 2

Incastrare il pannello LCD sulla parte inferiore del supporto

Rimozione del pannello LCD dal supporto,

Passo 1 Passo 2 Rimuovere il pannello LCD dalla parte superiore del supporto

Agganciare il pannello LCD alla staffa di supporto

Rimuovere il pannello LCD

1. Una batteria da 3V DC è fornita con il pannello LCD. Serve per assicurare che venga mostrata l'ora corretta una volta che il Timer è stato impostato.
2. Il pannello LCD è connesso alla scheda principale tramite la connessione CN8.

Istruzioni per lo smaltimento

Le batterie fornite con il comando a distanza sono contrassegnate da queste simbole. Ciò vuol dire che le batterie non devone essere mischiate nei rifiuti domestici non separati.

Se un simbelo chimico è stampato sotto all'immagine, esso vuoi dire che le batterie contengono un metallo pesante che supera una determinata concentrazione.

I simbel chimici possibili sono:
■ Pb: piambo (>0,004%)
■ Hg: mercurio (>0,0005%)

I rifiuti costituiti da batterie devono essere portati presso strutture di trattamento specializzate adibite al loro riutilizzo. Adottando la corretta procedura di smallimento, contribuirete ad evitare effetti negativi potenziali sull'ambiente e sulla salute umana. Per maggiori informazioni, rivolgersi all'autorità locale.
