A. Руководство по эксплуатации

1. После подключения питания на жидкокристаллическом дисплее отображается главный экран.

2000/01/01	[Sat]	12:00am
Status	:	OFF
Mode	:	Heating
Set Temp : 24℃

1. Нажмите и удерживайте кнопку ON/OFF (ВКЛ/ВЫКЛ) в течение 1 секунду для включения устройства, если его статус – OFF (ВЫКЛ). Статус изменится на ON (ВКЛ). Загорится индикатор ON/OFF (ВКЛ/ВЫКЛ).
2. Для охлаждения нажмите в течение 1 секунды кнопку HEAT, для обогрева – кнопкуCOOL.
3. "Set Temp" относится к установке температуры.

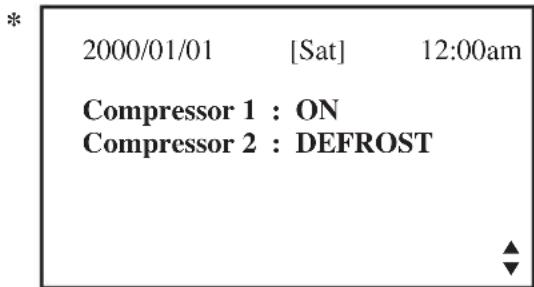

4. Для того чтобы увидеть состояние компрессора(ов) (включен, выключен, размораживание), нажмите один раз кнопку ▼.

1. Снова нажмите кнопку ▼, чтобы увидеть температуру в комнате и температуру снаружи.

2000/01/01	[Sat]	12:00am
Return Air	: 24.0°C
Outdoor Air	: 24.0°C
		▲
		▼

1. Повторно нажмите кнопку ▼, чтобы увидеть выбранное состояние компрессора, количество используемых компрессоров, опцию внутреннего вентилятора "always on" модель и версию EEPROM.

2000/01/01	[Sat] 12:00am
Type	: H/Pump
No. Comp	: 2 Comp
IDF Opt	: --
Model	: 5RT90BR_E
EP.Rev	: 0.0

1. Нажмите кнопку ▲, чтобы вернуться к предыдущему экрану (экранам), или кнопку ESC, чтобы вернуться к главному экрану.
2. Для того, чтобы просмотреть или очистить историю срабатывания сигнализации, нажмите кнопку ALARM. В случае срабатывания сигнализации обратитесь к своему дилеру илисервисной организации.

* Примечание: Показанная диаграмма служит только иллюстрацией. Она может различаться для разных моделей. Информация, выводимая на дисплей, зависит от настройки на главной плате контроллера.

В. Главное меню

1. Установленные на заводе-изготовителе значения параметров можно изменять в Главномменю. Для того, чтобы перейти в главное меню, нажмите кнопку ENTER.
2. Главное меню состоит из следующих подменю: Работа, Параметры, Таймер, Тревога, Предупреждения и Дисплей.

Как пользоваться Главным меню?

War 1

Нажмите ENTER, чтобы открыть список подменю в Главном меню.

War 2

Нажимая кнопки ▲ или ▼, перейдите к требуемому подменю. Выберите подменю нажатием кнопки ENTER.

War 3

Нажимая кнопки ▲ или ▼, перейдите к параметру, который вы хотите просмотреть или изменить. Выберите этот параметр нажатием кнопки ENTER.

War 4

Для изменения параметра нажимайте кнопки ▲ или ▼. Завершив операцию, нажмите ENTER. Для того, чтобы вернуться к предыдущему экрану, нажмите кнопку ESC. Нажимайте эту кнопку последовательно до возврата к исходному экрану.

Меню Работа

Данное меню позволяет установить статус устройства (вкл. или выкл.), установить режим работы устройства, изменить установку температуры и вручную разморозить устройство (применимо только для режима нагрева).

Меню Параметры

Данное меню позволяет установить параметры работы устройства (для входа требуется пароль), осуществить пользовательскую установку, поменять пароль, установить опцию панели и разблокировать панель.

Настройки панели позволяют устанавливать подсветку и контрастность ЖКИ, настраивать звуковую сигнализацию, активировать и отключать экранную заставку, устанавливать задержку включения заставки и переключать отображение температуры между °C и °F.

Примечание: Для просмотра или изменения установочного параметра в меню Параметры необходимо ввести пароль.

ВНИМАНИЕ:

Ввод пароля должен производиться только квалифицированным персоналом местного дилера или сервисной организации. Пользователям запрещается изменять значение установочного параметра, так как это может привести к выходу аппарата из строя или сбоям в его работе.

Меню Таймер

Это меню позволяет устанавливать время, дату, график включения/выключения блока на 7 дней, а также активировать и инактивировать установленный график.

Меню Тревога

Это меню позволяет просматривать историю срабатывания сигнализации и производить ее очистку. Панель может хранить до 20 записей о нештатных ситуациях/срабатываниях сигнализации.

Меню предупреждений

Данное меню позволят просмотреть историю предупреждений и очистить список. Панель может хранить до 20 записей о предупреждениях.

Меню дисплея

Данное меню позволяет увидеть температуру датчика (датчиков) внутреннего теплообменника, температуру датчика (датчиков) наружного теплообменника, температуру датчика (датчиков) выхода, рабочий статус электромагнитного клапана (клапанов), запись о времени работы компрессора (компрессоров), импульс открывания EXV, рабочий статус экономайзера (только для устройств с экономайзером, время проверки фильтра, тип управления и версию программного обеспечения. Для входа в некоторые субменю требуется пароль.

Главное меню

Для перехода в это меню нажмите ENTER.

[Main Menu] содержит 6 подменю. Для выбора подменю нажимайте ▲ или ▼, для входа вподменю нажмите ENTER, для возврата к главному экрану – ESC.

Меню Работа

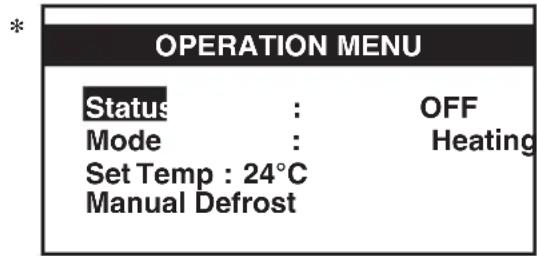

Выберите [Operation Menu] в [Main Menu] и нажмите ENTER, чтобы войти в это меню.

Здесь могут быть выполнены некоторые базовые установки. Нажмите ▲ или ▼ для выбора требуемой установки. Затем нажмите ENTER для входа в режим установки. Нажмите ▲ или ▼ для переключения установки. Снова нажмите ENTER для подтверждения установки. Нажмите ESC для выхода в [Main Menu].

Параметры

Выберите [Settings Menu] в [Main Menu] и нажмите ENTER, чтобы войти в это меню.

Здесь можно найти некоторые предварительные установки. Нажмите▲ или▼ для выбора требуемой установки. Затем нажмите ENTER для входа в режим установки. Нажмите▲ или▼ для переключения установки. Снова нажмите ENTER для подтверждения установки.

Нажмите ESC для выхода в [Main Menu].

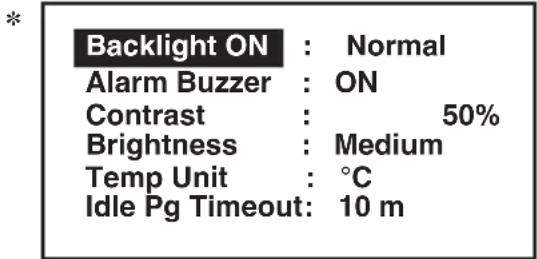

Настройка панели

Выберите [Panel Option] в [Settings Menu] и нажмите ENTER, чтобы войти в это меню.

Выберите требуемый параметр с помощью кнопок ▲ или ▼ и откройте этот параметр, нажав ENTER. Выберите требуемую опцию с помощью кнопок ▲ или ▼ и введите эту опцию, нажав ENTER.

Для возврата в [Settings Menu] нажмите ESC.

* Примечание: Показанная диаграмма служит только иллюстрацией. Она может различаться для разных моделей. Информация, выводимая на дисплей, зависит от настройки на главной плате контроллера.

Меню Таймер

Выберите [Timer Menu] в [Main Menu] и нажмите ENTER, чтобы войти в это меню.

*

TIMER MENU

Clock Settin

Date

Setting

Timer

Schedule

Timer : Enable

В это меню включены все установки таймера/расписания. Нажмите ▲ или ▼ для выбора требуемой установки. Затем нажмите ENTER для входа в режим установки. Нажмите ▲ или ▼ для переключения установки. Снова нажмите ENTER для подтверждения установки. Нажмите ESC для выхода в [Main Menu].

Установка часов

Выберите [Clock Setting] в [Timer Menu] и нажмите ENTER, чтобы войти в это меню.

*

Set Time:

hh

mm

12 : 00

Нажмите ▲ или ▼ для выбора требуемой опции. Затем нажмите ENTER для входа в режим установки. Нажмите ▲ или ▼ для переключения установки. Снова нажмите ENTER для подтверждения установки. Нажмите ESC для выхода в [Timer Menu].

Установка даты

Выберите [Date Setting] в [Timer Menu] и нажмите ENTER, чтобы войти в это меню.

*

Set Date:

yyyy

mm

dd

2000

/01

/01

Day

: [Sat]

Выберите требуемую опцию с помощью кнопок ▲ или ▼ и введите эту опцию, нажав ENTER. Для возврата в [Timer Menu] нажмите ESC.

Таймер Расписание

Выберите [Timer Schedule] в [Timer Menu] и нажмите ENTER, чтобы войти в это меню.

*

TIMER SETTINGS

Timer 1

Timer 2

Timer 3

	TIMER 1 ON OFF
Sun	0800 1800
Mon	0800 1800
Tue	0800 1800
Wed	0800 1800

*

С помощью этого меню можно запрограммировать таймер для работы по графику в течение 7 дней. В сутки допускается три цикла включения/выключения. Пользователь может устанавливать таймер включения/выключения на каждый день (с воскресенья по субботу). Чтобы заданный график выполнялся, необходимо активировать [Timer] в [Timer Menu]. Для возврата в [Timer Menu] нажмите ESC.

* Примечание: Показанная диаграмма служит только иллюстрацией. Она может различаться для разных моделей. Информация, выводимая на дисплей, зависит от настройки на главной плате контроллера.

Аварийное меню/Меню предупреждений

Выберите [Alarm Menu]/[Warning Menu] в [Main Menu] и нажмите ENTER, чтобы войти в это меню.

Здесь хранятся записи обо всех предыдущих отказах/аварийных ситуациях/предупреждениях.

Пользователь может просмотреть или удалить эти записи. Данная панель хранит до 20 записей о предыдущих отказах/аварийных ситуациях/предупреждениях.

Для возврата в [Main Menu] нажмите ESC.

Показ аварийных ситуаций/Показ предупреждений

Выберите [Show Alarms]/[Show Warnings] в [Main Menu] и нажмите ENTER, чтобы войти в это меню.

Запись содержит сведения о: - Описание аварийных ситуаций/предупреждений

• Дата возникновения аварийных ситуаций/предупреждений
• Время возникновения аварийных ситуаций/предупреждений

Кроме того, пользователь может стереть все записи об аварийных си;туациях/предупреждениях в данном меню (требуется пароль).

Для возврата в [Alarm Menu]/[Warning Menu] нажмите ESC.

Меню Дисплей

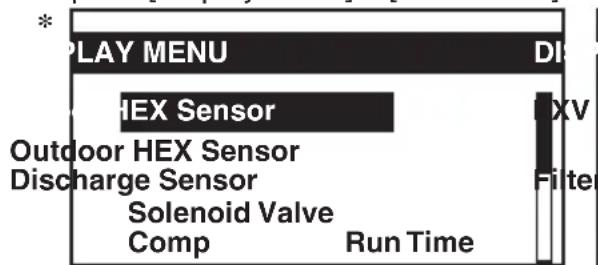

Выберите [Display Menu] в [Main Menu] и нажмите ENTER, чтобы войти в это меню.

Данное меню показывает температуру датчика (датчиков) внутреннего теплообменника, температуру датчика (датчиков) наружного теплообменника, температуру датчика (датчиков) выхода, рабочий статус электромагнитного клапана (клапанов), запись о времени работы компрессора (компрессоров), импульс открывания EXV, рабочий статус экономайзера (только для устройств с экономайзером, время проверки фильтра, тип управления и версию программного обеспечения. Для входа в некоторые субменю требуется пароль. Кроме того, пользователь может стереть все записи о времени работы компрессора (требуется пароль).

Для возврата в [Main Menu] нажмите ESC.

* Примечание: Показанная диаграмма служит только иллюстрацией. Она может различаться для разных моделей. Информация, выводимая на дисплей, зависит от настройки на главной плате контроллера.

С. Установка

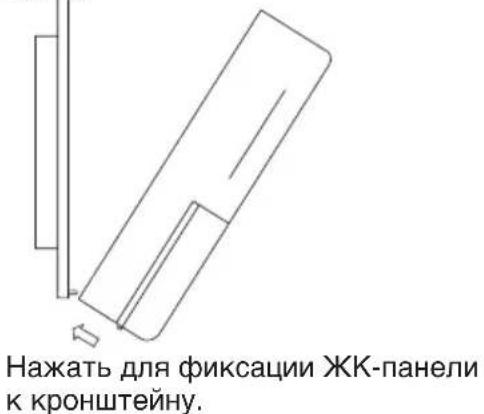

При установке жидкокристаллической панели в кронштейн

War 1 War 2

При снятии ЖК-панели с кронштейна.

Сначала сняты ЖК-панель с верхней части.

1. В комплекте с ЖК-дисплеем поставляется батарейка 3 В. Она необходима для того, чтобы обеспечить правильное отображение текущего времени после установки таймера.

2. ЖК-дисплей подключается к основной плате через соединение CN8.

На батареи, которые входят в комплект поставки контроллера, нанесен данный символ.
Это означает, что батареи нельзя утилизировать вместе с несортированными бытовыми отходами.
Если ниже символа нанесен знак химического элемента, он означает. что в батарее содержатся тяжелые металлы выше опредвленной концентрации.
Встречающиеся химические знаки;
■ Pb: свинец (>0,004%)
■ Hg: ртуть (>0.0005%)

Утилизируемые батареи должны переработьваться на специальном перерабаютьсяем предприятии для их повторного использования. Обеспечить правильную утилизацию. Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья людей. Для получения дополнительной информации, пожалуйста, обратитесь в местные органы власти.
