MANUALE UTENTE MX-EG2750 Mx Onda

Una volta esaurita la durata di conservazione di questo prodotto, non gettarlo nei rifiuti domestici.

Mettilo nel contenitore appropriato di un punto pulito nella tua zona, per un successivo riciclaggio.

MOLTO IMPORTANTE!

Il regolatore e il tubo del gas non sono inclusi. L'installazione del regolatore e del tubo flessibile deve essere eseguita solo da un installatore autorizzato

INTRODUZIONE

MX ONDA ti ringrazia per la deferenza che hai avuto durante l'acquisto di questo prodotto.

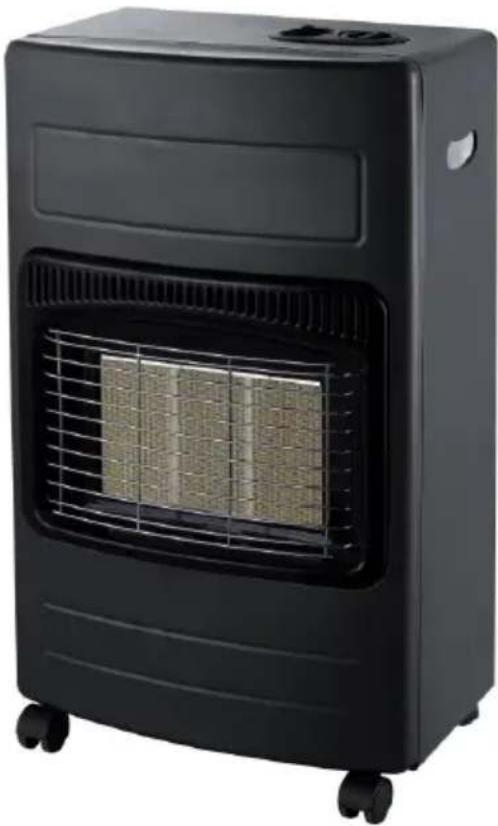

La stufa a gas radiante modello MX-EG2750 è stata realizzata con materiali di alta qualità, il suo design lo rende adatto a qualsiasi tipo di ambiente. Tra l'altro ha le seguenti caratteristiche:

• Compatibile con butano e gas propano.
• Ammette bombole di gas da 5 a 12,5 Kg, dimensioni massime della bombola: 32 cm di diametro e 55 cm di altezza.
• 3 livelli di potenza termica: 1500 W, 2800 W e 4200 W.
• Adatto per ambienti fino a 40 m².
• Sistema di accensione piezoelettrico.

• Triplo sistema di sicurezza

• Analizzatore di atmosfera.

• Sistema antirollio.

• Sicurezza della fiamma.

• Griglia di protezione.

• Design compatto che facilita lo stoccaggio.

PRIMA DI USARE LA STUFA

• Leggere attentamente queste istruzioni e conservarle per un uso successivo.
• Dopo aver rimosso l'imballaggio, verificare che l'apparecchio non sia danneggiato. In caso di dubbio non utilizzarlo; Contattare il personale di supporto tecnico.

• Le operazioni relative all'installazione del regolatore e del tubo flessibile del gas devono essere eseguite da un installatore specializzato e autorizzato.

• I materiali di imballaggio come sacchetti di plastica, schiuma di polistirolo, ecc., Non devono essere lasciati alla portata dei bambini, in quanto potenziali fonti di pericolo.

• Il produttore declina ogni responsabilità per danni derivanti da un uso improprio, scorretto o sconsiderato del dispositivo.

MISURE DI SICUREZZA

Quando si utilizzano apparecchi a gas che producono calore, è necessario seguire sempre le misure di sicurezza di base per ridurre il rischio di soffocamento, incendio, ustioni e / o lesioni personali. Queste misure includono quanto segue:

• La mancata osservanza di queste misure di sicurezza o avvertenze può provocare ustioni o lesioni gravi.
• I bambini non devono giocare con questo dispositivo. La pulizia e la manutenzione che devono essere eseguite dall'utente non possono essere eseguite da bambini, a meno che non abbiano più di 8 anni e siano sorvegliati.
• Questo dispositivo non può essere utilizzato da bambini (di età inferiore a 8 anni) o da persone con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e conoscenza, a meno che non abbiano ricevuto istruzioni adeguate sull'uso del dispositivo e siano supervisionati da un adulto o persona responsabile.
• Questo apparecchio è progettato esclusivamente per uso domestico, non professionale. MX ONDA non si assume alcuna responsabilità e la garanzia non sarà valida in caso di uso improprio o mancato rispetto delle istruzioni.
• La stufa è stata progettata per uso interno, non esporre la stufa a pioggia o umidità e non utilizzarla all'aperto.
• Utilizzare un regolatore approvato che corrisponda alla pressione del cilindro utilizzato.

• Non tenere premuto il pulsante di controllo (accensione) per più di 40 secondi.

• Non rimuovere mai il regolatore mentre la chiave è in posizione aperta.

• Non cambiare la bottiglia in una stanza con la presenza di fuoco (cucina, camino, ecc.).
  • Non esporre la bottiglia a calore estremo.
• Non conservare una bottiglia in una stanza se è in funzione una stufa.
• Non inserire oggetti o dita attraverso le griglie protettive.
• Lasciare almeno 1 metro di distanza tra la stufa e un'altra fonte di calore.
• Non consentire a persone non autorizzate di maneggiare la stufa.
• Non utilizzare la stufa in bagni, piscine o veicoli ricreativi come roulotte, camper, ecc.
• Posizionare sempre su una superficie liscia e orizzontale.
• Durante il funzionamento o mentre è caldo, non coprire la stufa.
• Non posizionare la stufa vicino a tessuti, indumenti, tende, tende, lenzuola o altri materiali infiammabili.
• In caso di perdite di gas, chiudere la chiave e scollegare il regolatore dal cilindro.
• Assicurarsi che nella stanza in cui si trova la stufa, si disponga di una ventilazione adeguata. Utilizzare solo in aree ben ventilate.
• Quando lasci la stanza, spegni la stufa.
• Se il tubo del gas è danneggiato o danneggiato, astenersi dall'utilizzare la stufa e informare un installatore autorizzato per la sostituzione del tubo del gas.
• Non utilizzare la stufa in stanze con persone a mobilità ridotta o che non possono uscire da sole.
• In caso di guasto, anomalie, se la stufa è caduta e si è deteriorata, non utilizzare la stufa e non tentare di ripararla da soli. Contattare il servizio tecnico ufficiale MX ONDA più vicino.

MISURE DI SICUREZZA

Utilizzare la stufa secondo le istruzioni per l'uso descritte nel manuale dell'utente. Conservare il manuale dell'utente in un luogo sicuro.

Non mettere vestiti o altri materiali sulla stufa. La stufa potrebbe surriscaldarsi o indumenti o altri materiali potrebbero incendiarsi.

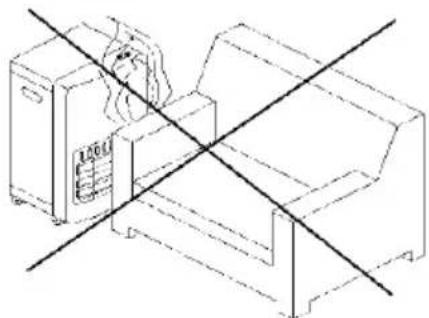

Non posizionare la stufa vicino a poltrone, mobili, tende o altri oggetti infiammabili o che potrebbero essere danneggiati dal calore.

Mentre la stufa è in funzione, non spostarla da una stanza all'altra.

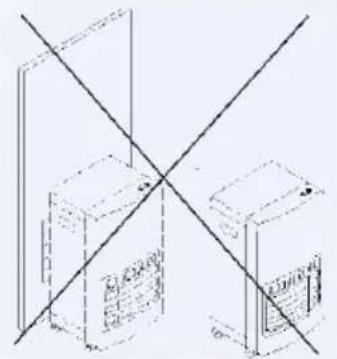

Non posizionare la stufa vicino a pareti con tende o altri materiali infiammabili. È necessario rispettare sempre la distanza minima con altri oggetti di 20 cm di lato e 150 cm di lato. La parte anteriore dovrebbe essere rivolta verso il centro della stanza. Fai molta attenzione poiché la stufa può girare se viene colpita da un bambino, un cane, ecc.

Se c'è una perdita di gas, chiudere la chiave del regolatore ma non scollegarla dal cilindro. Per rilevare perdite di gas, girare lentamente la chiave del regolatore e far passare una spugna inumidita con acqua e sapone attraverso le articolazioni. Dove si formano le bolle c'è una perdita di gas. Se la perdita di gas viene confermata, non utilizzare la stufa e chiamare un installatore autorizzato.

VENTILAZIONE

La stufa consuma ossigeno mentre è in funzione. Per questo motivo, dovrebbe essere prevista un'adeguata ventilazione nei locali in cui viene utilizzata la stufa. Ciò garantisce l'eliminazione dei prodotti derivati dalla combustione e consente l'ingresso di aria fresca e pulita. Se la stanza è completamente chiusa, la fiamma si spegnerà dopo alcuni minuti.

Un'adeguata ventilazione dovrebbe ridurre significativamente la possibilità di condensa. La tabella seguente mostra le dimensioni della stanza più piccole adatte a ciascuna impostazione di calore e alla superficie di ventilazione, che dovrebbero essere fornite.

VOLUME DELLA CAMERA	SUPERFICIE DI VENTILAZIONE
	Basso livello	Alto livello
84 m3	105cm2	105 cm2

REGOLATORE E INSTALLAZIONE FLESSIBILE DEL TUBO

Utilizzare un regolatore approvato e in base alla pressione della bombola del gas che si desidera utilizzare, il tubo del gas deve essere certificato e approvato con una lunghezza di 50 cm, in nessun caso la lunghezza del tubo deve superare 1 metro di di lunghezza. L'installazione del regolatore e del tubo flessibile deve essere eseguita solo da un installatore autorizzato.

Nota:

Se in qualsiasi momento si rileva o si pensa che potrebbe esserci una perdita di gas, è possibile effettuare autonomamente le seguenti operazioni: strofinare le aree di connessione del tubo del gas con il regolatore e all'interno della stufa con una spugna inumidita con acqua e sapone, se compaiono bolle, è un segno che c'è una perdita di gas, in questo caso chiudere la chiave del regolatore e consultare un installatore autorizzato.

SOSTITUZIONE DELLA BOMBONA

Quando si sostituisce la bottiglia, deve sempre essere eseguita in uno spazio aperto e non fumare durante la sostituzione della bottiglia.

1. Spegnere la stufa e chiudere la chiave del regolatore.
2. Rimuovere il regolatore.
3. Sostituire la bottiglia vuota con una nuova
4. Inserire il regolatore e verificare che sia correttamente collegato al cilindro.
5. Posizionare la bottiglia nell'abitacolo posteriore e verificare che il tubo di gomma non sia attorcigliato o strangolato, quindi chiudere il coperchio posteriore.

MOLTO IMPORTANTE

• La stufa e la bottiglia devono essere sempre in posizione verticale. Se si posiziona il cilindro in posizione orizzontale, si potrebbe danneggiare la stufa.
• Quando si inserisce un nuovo cilindro, può verificarsi un'accensione poiché nel cilindro potrebbero esserci gas inerte. In questo caso, sostituire la bottiglia.
• Quando si utilizza la stufa per la prima volta o dopo un periodo di tempo senza utilizzarla, farlo nel giardino o sul balcone. Dopo quindici minuti di funzionamento può già essere utilizzato in ambienti chiusi.
  • Non utilizzare la stufa a gas durante il sonno.
• Non utilizzare la stufa a gas su piani alti o in scantinati, bagni o camere da letto.
• La griglia serve a prevenire il rischio di incendi, ustioni o lesioni. Non dovrebbe mai essere rimosso dalla stufa.

USO DELLA STUFA A GAS

La stufa ha un controllo con quattro posizioni: On (Pos. 1), Temperatura minima (Pos. 2), Temperatura media (Pos. 3) e Temperatura massima (Pos.4).

Accensione della stufa

Premere il pulsante di controllo e ruotarlo nella posizione minima per 10 secondi, dopo questo tempo e tenendo ancora premuto il pulsante di controllo, premere più volte il pulsante di accensione piezoelettrico fino a quando la fiamma pilota non si accende, ripetere questo processo fino Lascia che la fiamma pilota si accenda. Una volta accesa la fiamma pilota, non premere ulteriormente il pulsante di accensione piezoelettrico e continuare a premere il pulsante di controllo per altri 20 secondi, quindi ruotare il pulsante di controllo nella posizione di temperatura desiderata. Se la fiamma pilota si spegne, ripetere questa procedura.

Controllo della temperatura

Per selezionare la temperatura, premere delicatamente il pulsante di controllo e ruotarlo sulla temperatura desiderata, bassa temperatura (POS 2), media temperatura (POS 3) o temperatura massima (POS 4)

Nota:

Quando si seleziona una temperatura, assicurarsi che il pulsante sia bloccato (non ruoti) poiché può essere sbloccato solo premendo di nuovo verso il basso.

Stufa spenta

Chiudere la chiave del regolatore e ruotare il pulsante di controllo in posizione ON. Se la fiamma non si spegne, rimuovere il regolatore dal cilindro, la fiamma si spegnerà quando non rimane più gas nel tubo del gas.

Se la stufa non verrà utilizzata per un lungo periodo di tempo, rimuovere il regolatore dalla bottiglia e sostituire il tappo protettivo della bottiglia.

LIMPIEZA Y MANTENIMIENTO PULIZIA E MANUTENZIONE

Pulizia e conservazione

Prima di pulire la stufa, assicurarsi che sia completamente fredda. Non utilizzare alcol o prodotti abrasivi e non permettere al dispositivo di entrare in contatto con agenti volatili come benzina, solventi, insetticidi, ecc.

1. Scollegare il regolatore del cilindro e rimuovere il cilindro dalla sua sede.
2. Pulire la superficie esterna e il vano bottiglia con un panno leggermente umido con una soluzione saponosa.
3. Per pulire i bruciatori, rimuovere la griglia di protezione e pulire la superficie pulita e asciutta.

Per conservare la stufa, scollegare il regolatore dalla bottiglia, quindi rimuovere la bottiglia e riporla in un'area ben ventilata, lontano da materiali combustibili e fonti di calore, mai in un seminterrato o soffitta. Proteggere la stufa dalla polvere con una plastica o una copertura.

Manutenzione

Ogni volta che si mette in funzione la stufa, è necessario controllare il tubo del gas e sostituirlo se è usurato, danneggiato o scaduto. Per la sostituzione, contattare un installatore autorizzato.

Consigliamo a un tecnico di controllare la stufa ogni 2 anni.

CARATTERISTICHE TECNICHE

Compatibile con Gas butano (G30) e propano (G31)

Tipo di bruciatore Atmosferico

Sistema di accensione Piezo-ceramica

Calze per iniettori 0.59

Pressione nominale 28-30 / 37

Potenza di calore

Minimo 1500 W

Media 2800 W.

Massimo 4200 W.

Consumo di gas

Minimo 110 g / h

Medio 200 g / h

Massimo 305 g / h

Compatibile con bottiglie da 5 kg a 12,5 kg

Dimensione massima bottiglia 32 cm x 55 cm (∅, altezza)

Dimensioni 420 x 250 x 730 mm (L, W, H)

Peso (senza bottiglia) 10 Kg

Le specifiche tecniche sono soggette a modifiche senza preavviso.

Questo prodotto è conforme alla Direttiva Europea:

EN 449: 2002 + A1: 2007 Dispositivi di riscaldamento a gas

"MX, MX ONDA" e loghi sono marchi registrati di MX ONDA, S.A. registrati.

MX ONDA, S.A.

Isla de Java, 37

28034 - MADRID (SPAGNA)

Telefono di informazione e di servicio: [phone]

E-MAIL: [e-mail]

http://www.mxonda.es
