| Tipo di prodotto | Televisione LED |
| Marca | LG |
| Modello | 40UF695V |
| Dimensioni dello schermo | 40 pollici (101 cm) |
| Risoluzione | Ultra HD (3840 x 2160 pixel) |
| Tecnologia di visualizzazione | LED (retroilluminazione LED) |
| Compatibilità 3D | Sì (occhiali 3D opzionali) |
| Sistema operativo | Smart TV (webOS) |
| Connettività HDMI | Sì, con ARC e SIMPLINK |
| Connettività USB | Sì (USB 2.0) |
| Ingressi video analogici | Componente e Composito |
| Uscita audio ottica | Sì (digitale) |
| Connettività di rete | Wi-Fi e Ethernet (LAN) |
| Funzioni speciali | Magic Remote (opzionale), Time Machine Ready, Guida elettronica |
| Standard VESA (supporto a parete) | 200 x 200 mm |
| Alimentazione | AC 100-240 V, 50/60 Hz |
| Consumo energetico | Circa 70 W (stima) |
| Peso (senza piedistallo) | Circa 8,5 kg (stima) |
| Manutenzione | Panno morbido e asciutto; evitare prodotti chimici |
| Accessori inclusi | Telecomando, batterie (AAA), cavo di alimentazione, manuale |
Domande frequenti - 40UF695V LG
Domande degli utenti su 40UF695V LG
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Televisione in formato PDF gratuitamente! Trova il tuo manuale 40UF695V - LG e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 40UF695V del marchio LG.
MANUALE UTENTE 40UF695V LG
Collegare il televisore all'antenna centralizzata con un cavo RF (75 Ω).
Français
Español
Português
Collegare la TV a un'antenna satellitare e a una presa satellitare con un cavo RF satellitare (75 Ω).
Español
Il segnale digitale audio e video viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore mediante il cavo HDMI come mostrato nell'illustrazione di seguito.
Scegliere una porta di ingresso HDMI per il collegamento. La scelta della porta è libera.
Español
A-12
MAKING CONNECTIONS
Português
Nederlands
- Un dispositivo audio esterno che supporta SIMPLINK e ARC deve essere collegato tramite la porta HDMI (4K @ 60 Hz) / DVI IN 2 (ARC).
- Se si effettua il collegamento con un cavo HDMI ad alta velocità, il dispositivo audio esterno che supporta ARC trasmette il segnale SPDIF senza il cavo ottico aggiuntivo e supporta la funzione SIMPLINK.
Español
Il segnale digitale video viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore mediante il cavo DVI-HDMI come mostrato nell'illustrazione di seguito. Per trasmettere un segnale audio, collegare un cavo audio.
Scegliere una porta di ingresso HDMI per il collegamento. La scelta della porta è libera.
Français
Español
Português
Ελληνικά
Il segnale audio e video analogico viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il TV con un cavo Component (o un cavo generico Component) come mostrato.
Nederlands
Il segnale audio e video analogico viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore mediante il cavo composite come mostrato nell'illustrazione di seguito.
Español
È possibile utilizzare un sistema audio esterno opzionale al posto dell'altoparlante integrato.
Collegamento audio ottico digitale
Il segnale audio digitale viene trasmesso dal televisore su un dispositivo esterno. Collegare il dispositivo esterno e il televisore con il cavo audio ottico come mostrato nell'illustrazione di seguito.
HINWEIS
Consente la trasmissione dei segnali audio e video da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il TV con un cavo Euro Scart (o un cavo generico Euro Scart) come mostrato.
| Modalità di ingresso corrente | Tipo di uscita | AV1 (Uscita TV1) |
| TV digitale | TV digitale | |
| TV analogica, AV | TV analogica | |
| Component | ||
| HDMI | ||
1 Uscita TV: uscite segnali TV analogica o TV digitale.
Português
Collegare diversi dispositivi esterni al televisore e modificare la modalità di ingresso per selezionare un dispositivo esterno. Per ulteriori informazioni sul collegamento di un dispositivo esterno, consultare il manuale fornito in dotazione con ciascun dispositivo.
È possibile collegare i seguenti dispositivi esterni: ricevitori HD, lettori DVD, VCR, sistemi audio, periferiche di archiviazione USB, PC, console per videogiochi e altri dispositivi esterni.
- In modalità PC, possono essere presenti interferenze relative alla risoluzione, schemi verticali, contrasto o luminosità. In caso di interferenze, modificare la modalità PC impostando un'altra risoluzione o modificando la frequenza di aggiornamento oppure regolare luminosità e contrasto sul menu IMMAGINE finché non si ottiene un'immagine nitida.
- A seconda della scheda grafica utilizzata, alcune impostazioni di risoluzione potrebbero non essere adatte alla modalità PC.
- Se i contenuti ULTRA HD vengono riprodotti sul PC, il video o l'audio potrebbero interrompersi a seconda delle prestazioni del PC in uso.
Español
*TV LED LG include uno schermo LCD con retroilluminazione LED.
Indicazioni specifiche e avvertenze per l'utilizzo di occhiali 3D in ambito domestico
- L'utilizzo degli occhiali 3D è controindicato per i bambini al di sotto dei 6 anni di età.
- L'utilizzo continuativo degli occhiali 3D deve in ogni caso essere limitato a un tempo massimo orientativamente pari a quello della durata di uno spettacolo cinematografico.
- L'utilizzo degli occhiali 3D deve essere limitato esclusivamente alla visione di contenuti in 3D.
- Gli occhiali 3D devono essere utilizzati contestualmente agli strumenti correttivi della visione (ad es., occhiali da vista/lenti a contatto), qualora abitualmente utilizzati dall'utente.
- E' opportuno interrompere immediatamente la visione in 3D in caso di comparsa di disturbi agli occhi o di malessere generale e, nell'eventualità di persistenza degli stessi, consultare un medico.
- Gli occhiali 3D devono essere tenuti fuori dalla portata dei bambini qualora vi sia la presenza di piccole parti mobili ingeribili.
- La pulizia degli occhiali 3D deve essere fatta utilizzando un panno morbido, avendo cura di rimuovere eventuale polvere prima di utilizzare il panno. Non utilizzare strumenti appuntiti, materiali abrasivi o detergere le lenti con solventi chimici o aggressivi. Per gli occhiali 3D alimentati a batteria si raccomanda, altresì, di non utilizzare prodotti a base di acqua in quanto potrebbero danneggiare le componenti elettroniche.
- Nel caso si rendesse necessario procedere alla disinfezione degli occhiali, si raccomanda di procedere, quantomeno, ad un accurato lavaggio con detergenti e con disinfettanti che abbiano azione dimostrata sui microbi patogeni, anche attraverso, a titolo esplificativo, l'utilizzo di salviette imbibite con i più comuni disinfettanti che non presentino controindicazioni per l'occhio ed i relativi annessi. Per gli occhiali 3D alimentati a batteria, data la presenza di componenti elettroniche che potrebbero essere danneggiate dalle operazioni di disinfezione, si raccomanda di non procedere con le medesime sull'occhiale. È, pertanto, controindicato l'uso promiscuo di tali occhiali 3D in caso di infezioni oculari o altre affezioni trasmissibili per contatto (a titolo meramente esemplificativo: congiuntivite, infestazioni del capo ecc...) fino alla completa scomparsa dell'infezione stessa.
Le presenti indicazioni sono da intendersi quale aggiornamento dei manuali d'uso dei prodotti "LG" a tecnologia 3D fruibile tramite occhiali, come applicabile, e ne costituiscono parte integrante e sostanziale.
INDICE
4 LICENZE
4 INFORMAZIONI AVVISO SOFTWARE OPEN SOURCE
4 IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO
5 ISTRUZIONI DI SICUREZZA
11 - Visione di immagini 3D (solo modelli 3D)
13 PROCEDURA DI INSTALLAZIONE
13 MONTAGGIO E PREPARAZIONE

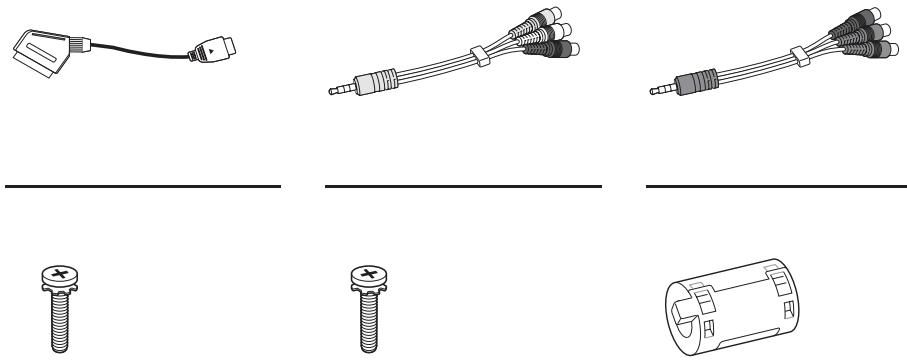

13 Disimballaggio
16 Acquisto separato

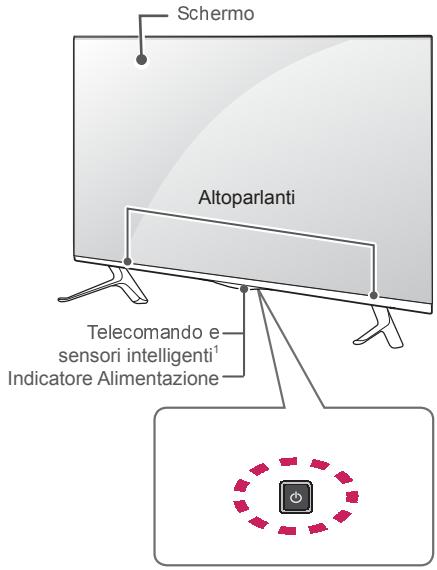

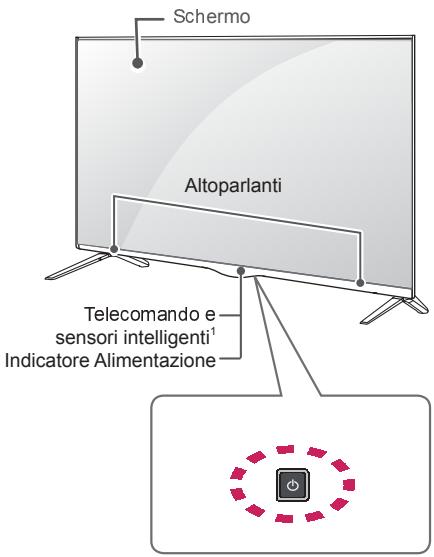

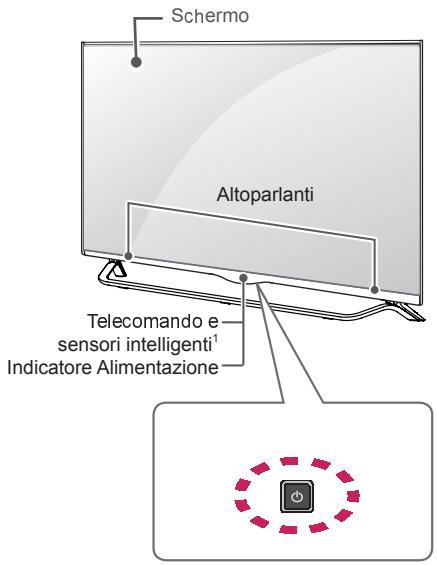

17 Componenti e pulsanti
18 - Uso del pulsante joystick
19 Sollevamento e spostamento del TV
20 Montaggio su un tavolo
21 Montaggio a parete

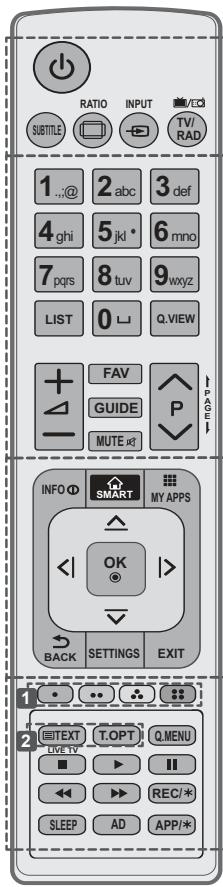

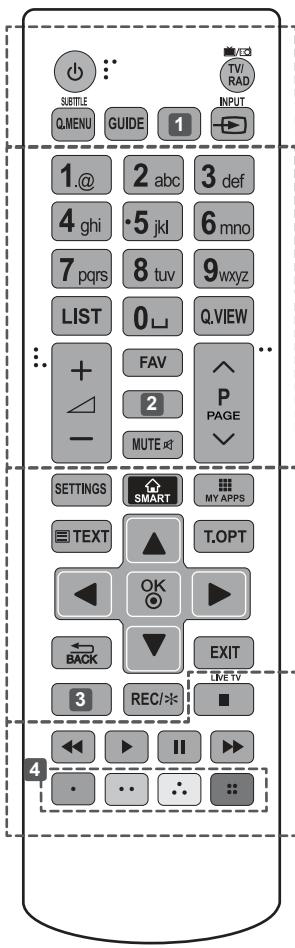

22 TELECOMANDO

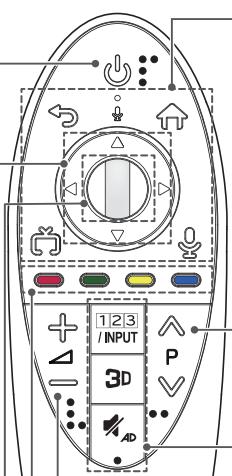

24 FUNZIONI DEL TELECOMANDO MAGIC REMOTE
25 Registrazione del Telecomando Magic Remote
25 Come utilizzare il Telecomando Magic Remote
26 Precauzioni nell'uso del Telecomando Magic Remote

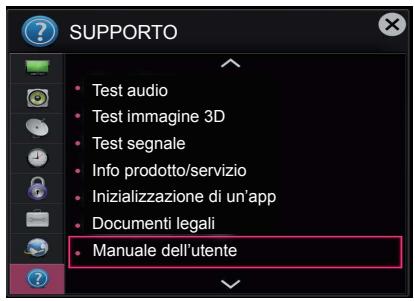

26 UTILIZZO DELLA GUIDA UTENTE
27 MANUTENZIONE
27 Pulizia del televisore
27 - Schermo, cornice, telaio e supporto
27 - Cavo di alimentazione
27 RISOLUZIONE DEI PROBLEMI
28 SPECIFICHE TECNICHE

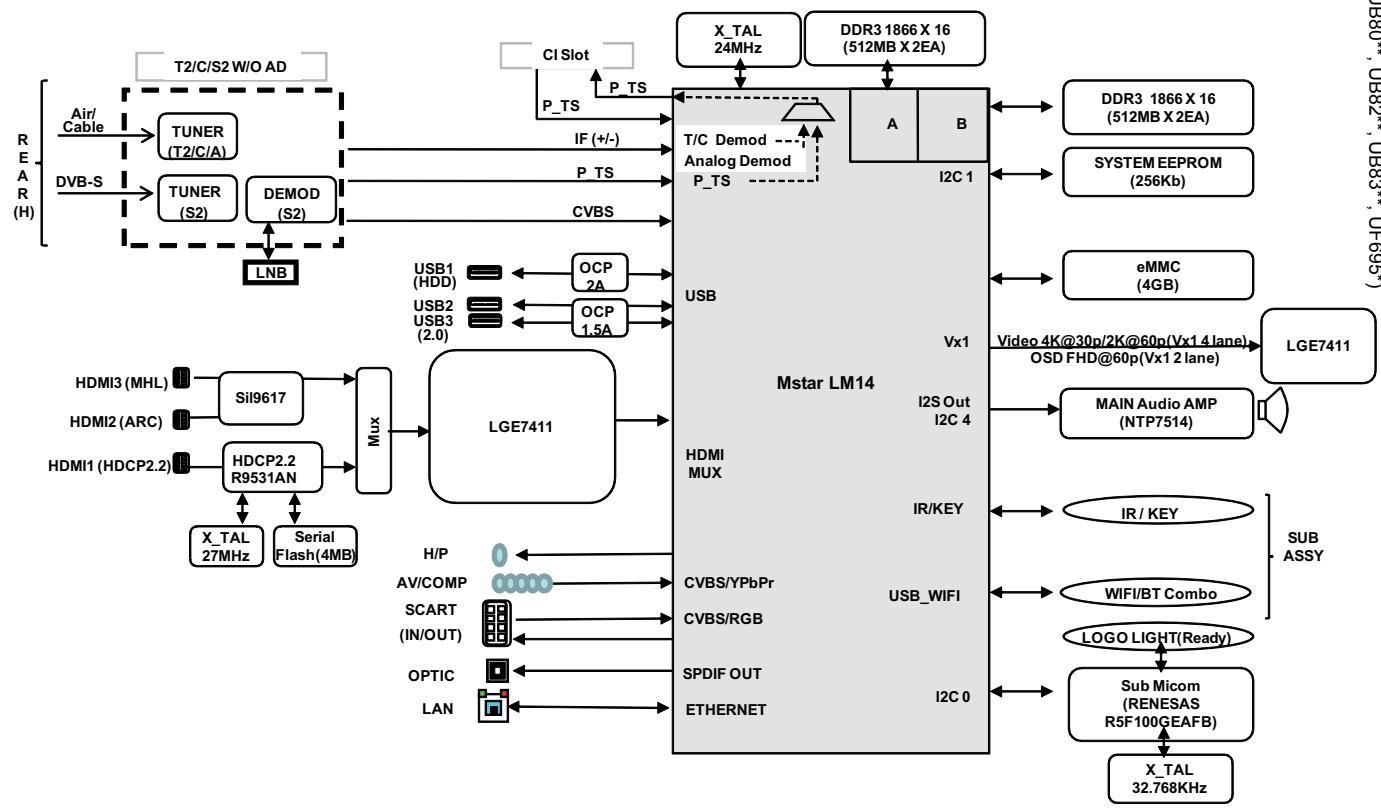

32 DIAGRAMMI A BLOCCHI
AVVISO
- Ignorando i messaggi di avviso, si corre il rischio di subire gravi lesioni fisiche o di provocare incidenti o danni letali.
ATTENZIONE
- Ignorando i messaggi di attenzione, si corre il rischio di subire lesioni fisiche minori o di danneggiare il prodotto.
NOTA
- Le note forniscono chiarimenti e informazioni su come utilizzare il prodotto in modo sicuro. Leggere le note attentamente prima di utilizzare il prodotto.
LICENZE
Le licenze supportate possono variare da un modello all'altro. Per ulteriori informazioni sulle licenze, visitare il sito www.lg.com.
DOLBY DIGITAL PLUS
dts® 2.0+Digital Out
INFORMAZIONI AVVISO SOFTWARE OPEN SOURCE
Per ottenere il codice sorgente contenuto in questo prodotto secondo quanto consentito dalle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com. In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright.
LG Electronics fornisce anche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura dei costi che tale distribuzione comporta (come il costo del supporto, di spedizione e gestione) in seguito a richiesta inviata via e-mail a: opensource@lge.com. Questa offerta è valida per tre (3) anni a partire dalla data di acquisto del prodotto.
IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO
Per informazioni sulla configurazione di un dispositivo di controllo esterno, visitare il sito Web www.lg.com.
ISTRUZIONI DI SICUREZZA
Leggere attentamente queste istruzioni di sicurezza prima di utilizzare il prodotto.
• Non collocare il televisore e il telecomando nei seguenti ambienti:
- In un luogo esposto alla luce diretta del sole
- In un luogo dove è presente un elevato livello di umidità, ad esempio in bagno
- Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono calore
- Vicino a piani cottura o umidificatori, dove è facilmente esposto a vapore o schizzi di olio
- In un'area esposta alla pioggia o al vento
- Vicino a contenitori d'acqua, ad esempio vasi
Ciò potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto.
- Non posizionare il prodotto in un luogo soggetto alla polvere. Ciò potrebbe costituire rischio di incendio.
- La presa di rete rappresenta il dispositivo di scollegamento. La presa deve essere facilmente raggiungibile.
è bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la polvere. L'eccesso di umidità può provocare scosse elettriche.
- Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad eccezione dei dispositivi privi di messa a terra.) Si potrebbero subire scosse elettriche o lesioni.
 | Non collegare troppi dispositivi elettrici a una singola presa multipla. Ciò potrebbe comportare il rischio di incendi dovuti a surriscaldamento.Attenzione a non far cadere il prodotto quando si collegano dispositivi esterni.Ciò potrebbe causare lesioni alle persone o danni al prodotto.Tenere il materiale anti-umidità o vinilico dell'imballaggio fuori dalla portata dei bambini.Il materiale antiumidità è nocivo, se ingerito. Se accidentalmente ingerito, far vomitare il paziente e portarlo al più vicino pronto soccorso. Inoltre il materiale vinilico dell'imballaggio può provocare soffocamento. Tenerlo fuori dalla portata dei bambini. |
 | Impedire ai bambini di arrampicarsi o appendersi al televisore.Il prodotto potrebbe cadere e provocare gravi lesioni.Smaltire le batterie usate in modo appropriato per evitare che i bambini possano ingerirle.In caso di ingestione delle batterie, rivolgersi immediatamente a un medico.Non inserire un conduttore (ad esempio un bastoncino metallico) su una delle estremità del cavo di alimentazione mentre l'altra estremità è inserita nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo averlo inserito nella presa a muro.Si potrebbero subire scosse elettriche. (in base al modello) |
 | Non lasciare cadere nel prodotto oggetti metallici quali monete, mollette per capelli, bastoncini o fil di ferro né oggetti infiammabili quali carta e fiammiferi. Prestare particolare attenzione ai bambini.Possono verificarsi scosse elettriche, incendi o lesioni fisiche alle persone. Se un oggetto cade all'interno del prodotto, scollegare il cavo di alimentazione e contattare il centro di assistenza.Non spruzzare acqua sul prodotto né pulirlo con prodotti infiammabili (solventi o benzene). Possono verificarsi incendi o scosse elettriche.Evitare impatti d'urto sul prodotto o di far cadere oggetti all'interno dei prodotto e sullo schermo.Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso. |
 | |
 | Non toccare mai il prodotto o l'antenna durante un temporale.Si potrebbero subire scosse elettriche. |
- In caso di perdita di gas, non toccare la presa a muro, aprire le finestre e ventilare. Una scintilla potrebbe provocare un incendio o ustioni.
- Se si prevede di non utilizzare il prodotto per un lungo periodo, scollegare il cavo di alimentazione dal prodotto. I depositi di polvere possono provocare incendi, mentre l'usura dell'isolamento può provocare perdite di elettricità, scosse elettriche o incendi.
- L'apparecchio non deve essere esposto a gocce o spruzzi di acqua; oggetti contenenti liquidi, quali vasi, non devono essere posizionati sull'apparecchio.
- Non installare il prodotto a una parete se quest'ultima è esposta a olio o paraffina liquida. Il prodotto potrebbe danneggiarsi o cadere.
- In caso di contatto con acqua oppure oggetti estranei (con un adattatore CA, un cavo di alimentazione, un TV), scollegare il cavo e contattare subito il Centro Assistenza. In caso contrario, ciò potrebbe costituire rischio di incendio o di scosse elettriche.
- Utilizzare solo un adattatore CA e un cavo di alimentazione autorizzati da LG Electronics. Ciò potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto.
- Non disassemblare mai l'adattatore CA o il cavo di alimentazione. Ciò potrebbe provocare incendi o scosse elettriche.
ATTENZIONE
• Installare il prodotto in un luogo privo di onde radio.
- Tra un'antenna esterna e le linee elettriche deve esserci una distanza sufficiente a impedire che la prima tocchi le seconde anche in caso di caduta dell'antenna per evitare il rischio di scosse elettriche.
- Non installare il prodotto in luoghi quali mensole instabili o superfici inclinate. Evitare inoltre luoghi soggetti a vibrazione o in cui il prodotto non sia sostenuto appieno. In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio di lesioni gravi o danneggiamento del prodotto stesso.
- Se si installa il televisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.

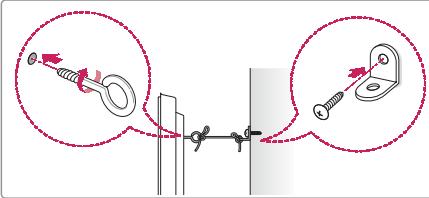

- Se si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio VESA standard (parti opzionali) al retro del prodotto. Quando si installa il set per utilizzare la staffa per montaggio a parete (parti opzionali), fissarlo accuratamente in modo che non possa cadere.
- Utilizzare solo gli accessori specificati dal produttore.
- Per l'installazione dell'antenna, rivolgersi a personale qualificato. Tale operazione può comportare il rischio di incendio o di scosse elettriche.
- Quando si guarda la televisione, si raccomanda di mantenere una distanza di almeno 2 - 7 volte la lunghezza della diagonale dello schermo. Guardando la TV per periodi prolungati si può avere un effetto di visione sfocata.
- Utilizzare solo il tipo di batterie indicato. In caso contrario, il telecomando potrebbe subire danneggiamenti.
- Non utilizzare batterie vecchie e nuove contemporaneamente. Ciò potrebbe causare il surriscaldamento e la perdita di liquido dalle stesse.
- Non esporre le batterie a calore eccessivo, quindi tenerle lontano dalla luce diretta del sole, camini aperti e stufe elettriche.
• NON inserire batterie non ricaricabili nel dispositivo di ricarica.
- Verificare che non vi siano oggetti tra il telecomando e il sensore.
- La luce del sole e altre fonti luminose intense possono interferire con il segnale del telecomando. Se ciò si verifica, oscurare la stanza.
- Quando si collegano dispositivi esterni come console per videogiochi, verificare che i cavi di collegamento siano sufficientemente lunghi. In caso contrario il prodotto potrebbe cadere con il rischio di lesioni alle persone o danneggiamento del prodotto stesso.
- Evitare di spegnere il prodotto scollegando il cavo dalla presa a muro. (Non usare la spina come interruttore.) Potrebbero verificarsi errori meccanici o scosse elettriche.
- Seguire le istruzioni di installazione riportate di seguito per evitare il surriscaldamento del prodotto.

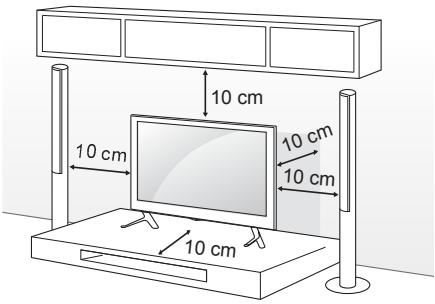

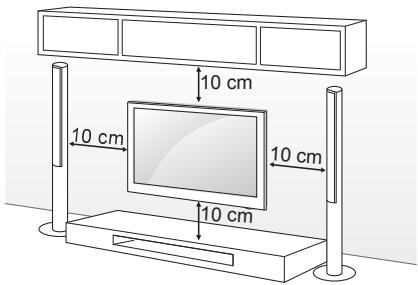

- Collocare il prodotto a una distanza minima di 10 cm dalla parete.
- Non installare il prodotto in luoghi privi di ventilazione (ad esempio su una mensola o all'interno di un mobile).
- Non installare il prodotto su un tappeto o su un cuscino.
- Controllare che la ventola dell'aria non sia bloccata da una tovaglia o da una tenda.
In caso contrario, si rischia un incendio.
- Dopo aver guardato a lungo il televisore, evitare di toccare le aperture per la ventilazione poiché potrebbero essersi surriscaldate. Questo comportamento non influisce sul funzionamento o sulle prestazioni del prodotto.
- Esaminare periodicamente il cavo dell'apparecchio e se sono visibili danni o segni di usura, scollegarlo, interrompere l'uso dell'apparecchio e sostituire il cavo con l'esatto componente di ricambio presso un centro servizi autorizzato.
- Evitare che la polvere si depositi sui terminali del cavo di alimentazione o sulla presa.
Ciò potrebbe costituire rischio di incendio.
- Proteggere il cavo di alimentazione da possibili danni fisici o meccanici, evitando che venga intrecciato, annodato, schiacciato, incastrato in una porta o calpestato. Prestare particolare attenzione alle prese, alle prese a muro e al punto in cui il cavo esce dall'apparecchio.
- Non premere con forza sul pannello con la mano od oggetti affilati, ad esempio unghie, matite o penne e non graffiarlo.
Quando si pulisce il prodotto e i suoi componenti, scollegare prima il cavo di alimentazione e utilizzare un panno morbido. Non applicare eccessiva forza per evitare di graffiare o scolorire lo schermo. Non spruzzare acqua né utilizzare panni bagnati. Non utilizzare mai detergenti per vetri, lucidanti per automobili o industriali, abrasivi o cere, benzene, alcol e prodotti simili che possono danneggiare il prodotto e il suo pannello.
Ciò potrebbe comportare il rischio di incendio, scosse elettriche o danneggiamento del prodotto (deformazione, corrosione o rottura)
Finché l'unità è collegata alla presa elettrica, non è scollegata dalla sorgente di alimentazione nemmeno se viene spenta utilizzando l'interruttore.
• Per scollegare il cavo, afferrare la spina e tirare.
Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe svilupparsi un incendio.

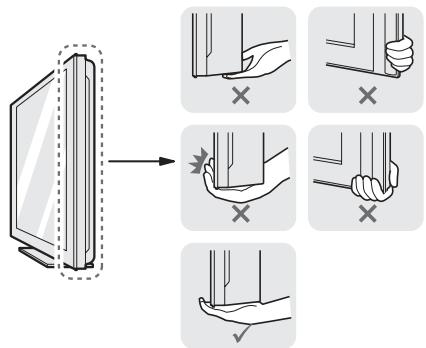

- Quando si sposta il prodotto, accertarsi che sia stato spento. Quindi, scollegare i cavi dell'alimentazione, dell'antenna e tutti i cavi di collegamento.
In caso contrario, vi è il rischio di danneggiare il televisore o il cavo di alimentazione, con il rischio di incendio o scosse elettriche.
- A causa del peso dell'apparecchio, si raccomanda di spostarlo o rimuoverlo dal suo imballaggio in due persone. In caso contrario, si possono subire lesioni.
- Contattare il centro servizi una volta l'anno per pulire le parti interne del prodotto. La polvere accumulata può causare danni meccanici.
- Per l'assistenza, rivolgersi a personale qualificato. È necessario rivolgersi all'assistenza se l'apparecchio è in qualsiasi modo danneggiato, ad esempio in caso di danni al cavo o alla spina di alimentazione elettrica, liquidi o oggetti caduti accidentalmente all'interno dell'apparecchio, esposizione a pioggia o umidità, funzionamento non regolare o cadute.
- Se il prodotto risulta freddo al fatto, si potrebbe verificare un leggero "tremolio" all'accensione. Si tratta di un effetto normale, che non indica un malfunzionamento del prodotto.
- Il pannello è un prodotto ad alta tecnologia con risoluzione da due a sei milioni di pixel. È possibile vedere sul pannello minuscoli puntini neri e/o altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm. Ciò non indica un malfunzionamento e non incide sulle prestazioni e l'affidabilità del prodotto. Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti.
- La luminosità e il colore del pannello possono differire a seconda della posizione di visione (sinistra/destra/alto/basso). Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che vedere con le prestazioni del prodotto e non indica malfunzionamento.
- Quando un'immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a schermo o della scena di un videogioco) è visualizzata per un periodo di tempo prolungato, può danneggiare lo schermo producendo un effetto noto come "persistenza delle immagini". La garanzia non copre il prodotto per questo tipo di danno. Evitare di visualizzare un'immagine fissa sullo schermo del televisore per un periodo prolungato (2 o più ore per un LCD, 1 ora o più per un televisore al plasma). Inoltre, se si guarda a lungo il TV utilizzando il formato 4:3, può prodursi un fenomeno di persistenza delle immagini lungo i bordi del pannello. Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti.
- Suoni e rumori prodotti dal televisore "Crack": il crack che si avverte quando si guarda o si spegne il televisore è generato dalla contrazione termica della plastica causata dalla temperatura e dall'umidità. Questo rumore è comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento del prodotto. Il rumore varia a seconda del prodotto. Il suono generato non incide sulle prestazioni e l'affidabilità del prodotto.
- Non utilizzare dispositivi elettrici ad alta tensione accanto al TV (ad esempio dissuasore elettrico antizanzare). Ciò può provocare un malfunzionamento del prodotto.
Visione di immagini 3D (solo modelli 3D)
AVVISO
Ambiente di visione
- Tempo di visione
- Quando si guardano contenuti 3D, fare una pausa di 5 a 15 minuti ogni ora. La visione prolungata di contenuti 3D può causare mal di testa, vertigini, senso di stanchezza o affaticamento degli occhi.
Persone con crisi convulsive da fotosensibilizzazione o malattia cronica
- Alcuni utenti possono essere soggetti a crisi o altri sintomi anomali quando sono esposti a luci lampeggianti o motivi particolari presenti nei contenuti 3D.
- Evitare di guardare video 3D se si avverte nausea, in gravidanza e/o se si soffre di una malattia cronica come l'epilessia, un disturbo cardiaco o della pressione sanguigna, ecc.
- La visione di contenuti 3D è sconsigliata se si soffre di cecità stereoscopica o anomalia stereoscopica. In questi casi, le immagini possono apparire doppie e la visione può risultare fastidiosa.
- Se si soffre di strabismo, ambliopia (vista debole) o astigmatismo, è possibile che si abbia qualche difficoltà a percepire la profondità e che ci si senta facilmente affaticati per le immagini doppie. È consigliabile fare delle pause più frequenti rispetto a quelle normalmente prescritte a un adulto normale.
- Se la vista è diversa tra i due occhi, fare un esame degli occhi prima di guardare contenuti 3D.
Sintomi per i quali la visione di contenuti 3D è sconsigliata o richiede frequenti pause
- Evitare di guardare contenuti 3D se ci si sente stanchi per mancanza di sonno, lavoro eccessivo o per aver bevuto alcolici.
- Se si avverte stanchezza, interrompere l'uso o la visione di contenuti 3D e riposarsi finché i sintomi scompaiono.
- Se i sintomi persistono, consultare il medico. I sintomi includono mal di testa, dolore agli occhi, nausea, palpitazioni, vista sfocata, fastidio, sdoppiamento delle immagini, problemi di visione o affaticamento.
ATTENZIONE
Ambiente di visione
- Distanza di visione
- Quando si guardano contenuti 3D, mantenere una distanza pari almeno al doppio della lunghezza diagonale dello schermo. Se la visione dei contenuti 3D non risulta confortevole, allontanarsi ulteriormente dal televisore.
Età di visione
- Bambini
- Per i bambini di età inferiore a 6 anni, l'uso o la visione di contenuti 3D è proibita.
- I bambini di età inferiore a 10 anni possono manifestare segni di iperattività e sovreccitazione poiché le loro funzioni visive sono ancora in fase di sviluppo (ad esempio possono provare a toccare lo schermo o a saltarvi dentro). Prestare particolare attenzione ai bambini quando guardano contenuti 3D e non lasciarli soli.
- I bambini hanno una disparità binoculare (che crea le immagini 3D) maggiore rispetto agli adulti poiché la distanza tra i loro occhi è minore di quella di un adulto. Pertanto essi percepiscono per la stessa immagine 3D una profondità stereoscopica maggiore in confronto a un adulto.
- Ragazzi
- I ragazzi di età inferiore a 19 anni possono reagire in modo sensibile a causa della stimolazione luminosa dei contenuti 3D. Avvertirli di non guardare contenuti 3D a lungo quando sono stanchi.
- Persone anziane
- Le persone anziane possono percepire meno l'effetto 3D rispetto alle persone giovani. Non sedere più vicino al televisore di quanto consigliato.
Precauzioni nell'uso degli occhiali 3D
- Usare solo occhiali 3D LG. In caso contrario, potrebbe non essere possibile vedere i video 3D correttamente.
• Non usare occhiali 3D in sostituzione di occhiali comuni, da sole o protettivi. - L'uso di occhiali 3D modificati può causare affaticamento degli occhi o distorsione delle immagini.
- Non tenere gli occhiali 3D in ambienti con temperature molto basse o molto alte per evitare che possano deformarsi.
- Gli occhiali 3D sono fragili e si graffiano facilmente. Utilizzare sempre un panno morbido e pulito per detergere e lenti. Non utilizzare oggetti appuntiti sulle lenti degli occhiali 3D per evitare di graffiarle e non utilizzare sostanze chimiche per pulirle.
ATTENZIONE
- Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata.
- I danni o lesioni provocati da prodotti pirata non sono coperti dalla garanzia.
- Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa.
^*A 10mm
*B ≤ 18 mm
- Utilizzare un cavo certificato con il logo HDMI.
- In caso contrario, lo schermo potrebbe non funzionare o potrebbe verificarsi un problema di collegamento. (Tipi di cavi HDMI consigliati)
Cavo HDMI ^® / ^TM ad alta velocità (lunghezza uguale o inferiore a 3 m) - Cavo HDMI ^® /™ ad alta velocità con Ethernet (lunghezza uguale o inferiore a 3 m)
Il telecomando non è incluso per tutti i mercati.
(Vedere pag. 22, 23)
Telecomando Magic Remote, batterie (AA) (Solo UB80**, UB82**, UB83**, UF695*) (Vedere pag. 24)
Manuale utente
Cavo di alimentazione
Occhiali 3D Cinema La quantità di occhiali 3D varia a seconda del modello o del Paese. (Solo UB83**)
Supporto per cavi (Vedere pag. A-5)
Corpo del supporto / Base del supporto (Solo UB83**-ZB) (Vedere pag. A-4)
Base del supporto (Solo UB83**-ZG, UF695*-ZA) (Vedere pag. A-3)
Serracavi
2 EA
(In base al modello)
(Vedere pag. A-5)
Base del supporto
(Solo UB80**, UB82**,
UF695*-ZB)
(Vedere pag. A-3)
Come utilizzare il nucleo di ferrite (in base al modello)
- Utilizzare il nucleo di ferrite per ridurre le interferenze elettromagnetiche nel cavo LAN. Inserire il cavo LAN una volta nel nucleo di ferrite. Posizionare il nucleo di ferrite accanto al televisore.
[trasversale del nucleo di ferrite]
[al televisore]
Acquisto separato
Gli elementi acquistati separatamente possono subire cambiamenti o modifiche senza preavviso ai fini del miglioramento della qualità.
Per acquistare questi articoli, contattare il proprio rivenditore.
I dispositivi funzionano solo con alcuni modelli.
| AG-F***DP | AG-F*** | AN-MR500 |
| Occhiali Dual play | Occhiali 3D Cinema | Telecomando Magic Remote |
| AN-VC5** | ||
| Telecamera per videochiamate | Dispositivo audio LG |
| Compatibilità | UB80**UB82**UF695* | UB83** |
| AG-F***DP | • | |
| Occhiali Dual play | ||
| AG-F*** | • | |
| Occhiali 3D Cinema | ||
| AN-MR500 | ||
| Telecomando Magic Remote | • | • |
| AN-VC5** | ||
| Telecamera per videochiamate | • | • |
| Dispositivo audio LG | • | • |
Il nome del modello o il design può cambiare in base all'aggiornamento delle funzioni del prodotto, al produttore e alle politiche.
Componenti e pulsanti
Tipo A : UB83**-ZB
2 Pulsante joystick - Questo pulsante si trova dietro lo schermo del TV.
Funzioni di base
 | Accensione | Quando il TV è spento, posizionare il dito sul pulsante joystick, premere una volta, quindi rilasciare il pulsante. |
 | Spegnimento | Quando il TV è acceso, posizionare il dito sul pulsante joystick e tenere premuto per alcuni secondi, quindi rilasciare il pulsante. (Se il pulsante Menu si trova sullo schermo, tenere premuto il pulsante joystick per uscire dal Menu). |
 | Controllo volume | Se si posiziona il dito sopra il pulsante joystick, è possibile regolare il livello del volume spostandolo verso sinistra o desta. |
 | Controllo programmi | Se si posiziona il dito sopra il pulsante joystick, è possibile scorrere fra i programmi salvati spostandolo verso l'alto o verso il basso. |
NOTA
- Se si tiene il dito sul pulsante joystick e si preme verso l'altro, il basso, destra o sinistra, fare attenzione a non premere il pulsante joystick. Se si preme prima il pulsante joystick, non è possibile regolare il volume e i programmi salvati.
Regolazione del menu
Quando il Tv è acceso, premere una volta il pulsante joystick.
È possibile regolare gli elementi del Menu(💡, ⚙️ / 📋) spostando il pulsante joystick verso l'alto, vero il basso, a destra o a sinistra.
 | TV spenta | Consente di spegnere il TV. | |
| Elenco Input | Consente di modificare la sorgente in ingresso. |
Sollevamento e spostamento del TV
Prima di sollevare o spostare il televisore, leggere le seguenti indicazioni per evitare di graffiare o danneggiare l'apparecchio e per un trasporto sicuro a prescindere dal tipo e dalle dimensioni.
ATTENZIONE
- Evitare di toccare continuamente lo schermo per non rischiare di danneggiarlo.
- Si consiglia di spostare il televisore nella scatola o con il materiale di imballaggio originale.
- Prima di sollevare o spostare il televisore, scollegare il cavo di alimentazione e tutti i cavi.
- Quando si afferra il televisore, lo schermo deve essere rivolto dall'altro lato per evitare danni.
- Afferrare saldamente la parte superiore ed inferiore della cornice del televisore. Fare attenzione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante.
- Durante il trasporto, non esporre il televisore a oscillazioni o eccessive vibrazioni.
- Durante il trasporto, tenere il televisore diritto, non ruotarlo su un lato o inclinarlo in avanti o verso destra o sinistra.
- Evitare di esercitare una pressione eccessiva poiché si potrebbe piegare/incurvare il telaio e, di conseguenza, danneggiare lo schermo.
- Durante l'utilizzo del TV, prestare attenzione a non danneggiare il pulsante joystick sporgente.
Montaggio su un tavolo
1 Sollevare ed inclinare il televisore in posizione verticale su un tavolo. - Lasciare uno spazio (minimo) di 10 cm dalla parete per assicurare una ventilazione adeguata.
ATTENZIONE
- Non posizionare il televisore vicino a fonti di calore, in quanto ciò potrebbe causare un incendio o danni.
Fissaggio della TV alla parete
(Funzione non disponibile su tutti i modelli.)
1 Inserire e fissare i bulloni a occhiello o le staffe del televisore e i bulloni sul retro del televisore.
- Se vi sono bulloni inseriti nella posizione dei bulloni a occhiello, rimuoverli.
2 Montare le staffe con le viti sulla parete. Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del televisore.
3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta.
Assicurarsi di mantenere la corda orizzontale con la superficie piatta.
ATTENZIONE
- Impedire ai bambini di arrampicarsi o aggrapparsi al televisore.
- Staffe, bulloni e corde non sono forniti. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.
Montaggio a parete
Montare attentamente la staffa per il montaggio a parete opzionale sul retro del televisore e fissare la staffa su una parete solida perpendicolare al pavimento. Per fissare il televisore su altri materiali da costruzione, contattare il personale qualificato.
LG consiglia di far eseguire il montaggio a parete da un installatore qualificato esperto.
Si consiglia di utilizzare la staffa per il montaggio a parete di LG.
Se la staffa per montaggio a parete di LG non viene utilizzata, servirsi di una staffa per montaggio a parete che consenta una corretta installazione del dispositivo alla parete, lasciando lo spazio adeguato per il collegamento a dispositivi esterni.
Acquisto separato (Staffa per montaggio a parete)
| Modello | 49/55UB83** | 42UB82** |
| 49/55UB82** | 40UB80** | |
| 49/55UF695* | 40UF695* | |
| VESA (A x B) | 400 x 400 | 200 x 200 |
| Vite standard | M6 | M6 |
| Numero di viti | 4 | 4 |
| Staffa per montaggio a parete | LSW440B | LSW240B |
| MSW240 | MSW240 | |
| Modello | 60UF695* | |
| VESA (A x B) | 400 x 400 | |
| Vite standard | M6 | |
| Numero di viti | 4 | |
| Staffa per montaggio a parete | LSW440B |
| Staffa per montaggio a parete | ||
| MSW240 | LSW240B | LSW440B |
ATTENZIONE
- Scollegare l'alimentazione prima di spostare o installare il televisore. In caso contrario, si rischiano scosse elettriche.
- Se si installa il TV al soffitto o su una a parete inclinata, potrebbe cadere e causare gravi lesioni.
Utilizzare un supporto per montaggio a parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato.
- Non serrare eccessivamente le viti per evitare danni al televisore e rendere nulla la garanzia.
- Utilizzare le viti e i supporti a parete conformi agli standard VESA. Gli eventuali danni o lesioni causati dall'uso errato o dall'utilizzo di un accessorio non compatibile non sono coperti dalla garanzia.
TELECOMANDO
Le descrizioni nel presente manuale si basano sui pulsanti del telecomando.
Leggere attentamente il presente manuale e utilizzare correttamente il televisore.
Per sostituire le batterie, aprire il coperchio del vano batterie, inserire le batterie (AAA da 1,5
V) rispettando le polarità ⊕ e ⊖ come indicato dall'etichetta all'interno del vano e chiudere
il coperchio. Per rimuovere le batterie, eseguire la procedura di installazione all'inverso.
ATTENZIONE
• Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando.
- Il telecomando non è incluso per tutti i mercati.
Accertarsi di puntare il telecomando verso il sensore sul televisore.
(In base al modello)
TV/RAD 📋/Conente di selezionare il programma Radio, TV o DTV.
SUBTITLE Consente di visualizzare i sottotitoli preferiti in odalità digitale.
Q.MENU Consente di accedere ai menu rapidi.
GUIDE Mostra la Guida al programma.
1 INFO i Consente di visualizzare le informazioni del programma e della schermata correnti. (In base al modello)
- INPUT Consente di modificare la sorgente in ingresso.
LIST Consente di accedere all'elenco programmi salvato.
☐ (Spazio) Inserisce uno spazio vuoto sulla tastiera a schermo. (In base al modello)
Q.VIEW Consente di tornare al programma precedente.
+ △ Consente di regolare il livello del volume.
FAV Consente di accedere all'elenco di canali preferiti.
2 INFO ⓘ Consente di visualizzare le informazioni del programma e della schermata correnti. (In base al modello)
2 3D Consente di vedere video 3D. (In base al modello)
MUTE 📂 Consente di disattivare tutti i suoni.
^ P √ Consente di scorrere i programmi salvati o i canali.
^ PAGE √ Consente di spostarsi alla schermata precedente o successiva.
SETTINGS Consente di accedere ai menu principali.
SMART Consente di accedere ai menu della schermata principale Home.
MY APPS Visualizza l'elenco delle applicazioni.
TASTI TELETEXT (☐ TEXT / T.OPT) Questi pulsanti vengono
utilizzati per il teletext.
Pulsanti di navigazione (su/giù/sinistra/destra) Consentono di scorrere i menu e le opzioni.
OK ⊙ Consente di selezionare menu e opzioni e confermare le scelte effettuate.
BACK Consente di tornare al livello precedente.
EXIT Consente di eliminare dalla visualizzazione le schermate e di ripristinare la modalità TV.
3 APP/* Consente di selezionare la sorgente di menu MHP TV. (Solo Italia) (In base al modello)
3 AD Premendo il pulsante AD, viene attivata la funzione di descrizione audio. (In base al modello)
REC/* Consente di avviare la registrazione e visualizza il menu di registrazione. (solo modello Time Machine ^Ready supportato).
LIVE TV Consente di tornare a LIVE TV.
Pulsanti di controllo (■, ▶, □, ◀, ▶) Consentono di controllare i contenuti Premium, i menu Time Machine ^Ready o SmartShare o i dispositivi SIMPLINK compatibili (USB o SIMPLINK o Time Machine ^Ready ).
4 Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni menu. (☐: Rosso, ☐: Verde, ☐: Giallo, ☐: Blu)
(In base al modello)
(ACCENSIONE) Consente di accendere o spegnere la TV. SUBTITLE Consente di visualizzare i sottotitoli preferiti in modalità digitale. RATIO Consente di ridimensionare un'immagine. INPUT Consente di modificare la sorgente in ingresso. TV/RAD ☐/☐ Consente di selezionare il programma Radio, TV o DTV.
LIST Consente di accedere all'elenco programmi salvato.
Spazio (Spazio) Inserisce uno spazio vuoto sulla tastiera a schermo.
Q.VIEW Consente di tornare al programma precedente.
+ △ — Consente di regolare il livello del volume.
FAV Consente di accedere all'elenco di canali preferiti.
GUIDE Mostra la Guida al programma.
MUTE Consente di disattivare tutti i suoni.
^ P ▼ Consente di scorrere i programmi salvati o i canali.
PAGE Consente di spostarsi alla schermata precedente o successiva.
INFO ⓘ Consente di visualizzare le informazioni del programma e della schermata correnti.
SMART Consente di accedere ai menu della schermata principale Home.
MY APPS Visualizza l'elenco delle applicazioni.
Pulsanti di navigazione (su/giù/sinistra/destra) Consentono di scorrere i menu e le opzioni.
OK ⊙ Consente di selezionare menu e opzioni e confermare le scelte effettuate.
BACK Consente di tornare al livello precedente.
SETTINGS Consente di accedere ai menu principali.
EXIT Consente di eliminare dalla visualizzazione le schermate e di ripristinare la modalità TV.
1 Pulsanti colorati Consentono di accedere a funzioni speciali in alcuni menu. (☐: Rosso, ☐: Verde, ☐: Giallo, ☐: Blu)
2 TASTI TELETEXT Questi pulsanti vengono utilizzati per il teletext.
LIVE TV Consente di tornare a LIVE TV.
Q.MENU Consente di accedere ai menu rapidi.
Pulsanti di controllo (■, ▶, Ⅱ, ◀, ▶) Consentono di controllare i contenuti Premium, i menu Time Machine ^Ready o SmartShare o i dispositivi SIMPLINK compatibili (USB o SIMPLINK o Time Machine ^Ready ).
REC/* Consente di avviare la registrazione e visualizza il menu di registrazione. (solo modello Time Machine ^Ready supportato).
SLEEP Regolare il timer di spegnimento
AD Premendo il pulsante AD, viene attivata la funzione di descrizione audio.
APP/* Consente di selezionare la sorgente di menu MHP TV. (Solo Italia) (In base al modello)
FUNZIONI DEL TELECOMANDO MAGIC REMOTE
Articolo non incluso in tutti i modelli.
Quando viene visualizzato il messaggio “Batteria Telecomando Magic Remote quasi scarica. Sostituire batteria.”, sostituire la batteria.
Per sostituire le batterie, aprire il coperchio del vano batterie, sostituire le batterie (AA da 1,5 V) facendo corrispondere le estremità ⊕ e ⊖ ai simboli presenti all'interno del vano e chiudere il coperchio. Accertarsi di indirizzare il telecomando verso il relativo sensore sul televisore.
Per rimuovere le batterie, eseguire le operazioni di installazione in senso inverso.
ATTENZIONE
- Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando.
(Solo UB80**, UB82**, UB83**, UF695*)
(ACCENSIONE)
Consente di accendere o spegnere la TV.
Pulsanti di navigazione
(su/giù/sinistra/destra) Premere i pulsanti su, già, sinistra o desta per scorrere il menu. Se si premono i tasti △, ∇, ▷ o ◀ mentre è in uso il puntatore, il puntatore scompare dallo schermo e il Telecomando magico funziona come un telecomando normale. Per visualizzare nuovamente il puntatore sullo schermo, scuotere il Telecomando magico a destra e a sinistra.
Rotella (OK)
Premere il centro del pulsante Wheel per selezionare un menu. È possibile cambiare programmi utilizzando il pulsante rotellina.
Pulsanti colorati
Consentono di accedere a funzioni speciali in alcuni menu.
Consente di regolare il livello del volume.
(Indietro)
Consente di tornare al livello precedente.
(Home)
Consente di accedere al menu Home.
(USCITA da LIVE)
Consente il passaggio tra trasmissione (antenna) e i diversi ingressi.
(Riconoscimento vocale)
(in base al modello)
V
Consente di scorrere i programmi salvati o i canali.
123
/ INPUT
Consente di visualizzare il telecomando schermo.
Consente di accedere al menu del telecomando universale. (in base al modello)
* Premere e mantenere premuto il tasto 123 / INPUT per visualizzare sullo schermo il menù degli ingressi per selezionare le periferiche esterne collegate al TV.
3D
Viene utilizzato per la visione di video 3D. (solo modelli 3D)
(MUTO)
Consente di disattivare tutti i suoni.
* Tenendo premuto il pulsante ♦, viene attivata la funzione di descrizione audio. (in base al modello)
Riconoscimento vocale (in base al modello)
Per utilizzare la funzione di riconoscimento vocale è necessaria una connessione di rete.
- Premere il pulsante per il riconoscimento vocale.
- Pronunciare il contenuto che si desidera quando viene visualizzata la finestra relativa alla voce nella parte sinistra dello schermo del TV.
- Il riconoscimento vocale potrebbe non riuscire se si parla troppo rapidamente o troppo lentamente.
- Utilizzare il Telecomando magico a una distanza non superiore a 10 cm dal volto.
- La velocità di riconoscimento può variare in base alle caratteristiche dell'utente (voce, pronuncia, intonazione e velocità) e all'ambiente (rumore e volume del TV).
Registrazione del Telecomando Magic Remote
Registrazione del Telecomando magico
(Rotella)
Per utilizzare il Telecomando magico, associarlo al TV.
1 Inserire le batterie nel Telecomando magico e accendere il TV.
2 Puntare il Telecomando magico in direzione del TV e premere il tasto Rotella (OK) del telecomando.
» Se la registrazione del Telecomando magico con il TV non riesce, riprovare dopo aver spento e riacceso il TV.
Annullamento della registrazione del telecomando magico
(Indi-etro)
Premere contemporaneamente per cinque secondi i tasti (Indietro) e (Home) per annullare l'associazione del Telecomando magico al TV.
» Tenendo premuto il pulsante 📊 (USCITA da LIVE) è possibile annullare la registrazione del Telecomando magico e ripeterla contemporaneamente.
Come utilizzare il Telecomando Magic Remote
- Scuotere leggermente il Telecomando magico a destra e a sinistra o premere i pulsanti (Home), 123 / INPUT, 3D per visualizzare il puntatore sullo schermo.
» Il puntatore viene visualizzato quando si ruota il pulsante Wheel. (in base al modello)
- Il puntatore scompare dallo schermo se non viene utilizzato per un determinato periodo di tempo o se il Telecomando magico viene appoggiato su una superficie piana.
- Se il puntatore non si muove come desiderato, scuotere il Telecomando magico a sinistra e a destra. Il puntatore si sposterà al centro dello schermo.
- A causa delle funzioni aggiuntive, le batterie del Telecomando magico si consumano più velocemente rispetto a quelle di un telecomando tradizionale.
Precauzioni nell'uso del Telecomando Magic Remote
- Utilizzare il telecomando entro il raggio specificato (10 metri). Si potrebbero riscontrare errori di comunicazione nel caso in cui il dispositivo venga utilizzato al di fuori dell'area di copertura oppure nel caso in cui siano presenti ostacoli all'interno dell'area stessa.
- Si potrebbero riscontrare errori di comunicazione a seconda degli accessori utilizzati. Dispositivi quali forni a microonde e reti LAN wireless funzionano nella stessa banda di frequenza (2,4 GHz) del Telecomando magico. Ciò potrebbe provocare errori di comunicazione.
- Il Telecomando magico potrebbe non funzionare correttamente se è presente un router wireless (AP) nel raggio di 1 metro dal TV. Il router wireless deve essere posizionato a più di 1 m di distanza dal TV.
- Non disassemblare le batterie o esporle a calore.
- Non far cadere le batterie. Evitare che le batterie siano esposte a urti eccessivi.
- Se le batterie vengono inserite in modo errato potrebbero verificarsi esplosioni.
UTILIZZO DELLA GUIDA UTENTE
La guida utente consente di accedere più facilmente a informazioni dettagliate sul televisore.
1 Premere il pulsante (Home) per accedere alla schermata principale Home.
2 Selezionare IMPOSTAZIONI → SUPPORTO
3 Selezionare Manuale dell'utente e premere Rotella (OK).
ATTENZIONE
- Innanzitutto, accertarsi di spegnere e discollegare il cavo di alimentazione e tutti gli altri cavi.
- Quando il televisore viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cavo di alimentazione dalla presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni elettriche.
Schermo, cornice, telaio e supporto
- Per rimuovere la polvere o lo sporco leggero, pulire la superficie con un panno morbido, asciutto e pulito.
- Per rimuovere lo sporco maggiore, pulire la superficie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediatamente un panno asciutto.
ATTENZIONE
- Evitare di toccare continuamente lo schermo per non danneggiarlo.
- Non premere, strofinare o colpire la superficie dello schermo con le unghie o con oggetti affiliati per non graffiarlo e provocare distorsioni delle immagini.
- Non utilizzare agenti chimici perché potrebbero danneggiare il prodotto.
- Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel televisore, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti.
Cavo di alimentazione
Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.
RISOLUZIONE DEI PROBLEMI
| Impossibile controllare la TV con il telecomando. | Controllare il sensore del telecomando sul prodotto e riprovare.Verificare la presenza di eventuali ostacoli tra il televisore e il telecomando.Controllare che le batterie siano ancora cariche e correttamente inserite(+ su⊕,⊖ su⊖). |
| Non viene visualizzata alcuna immagine e non è prodotto alcun suono. | Controllare che la TV sia accesa.Verificare che il cavo di alimentazione sia collegato ad una presa a muro.Verificare se esiste un problema nella presa a muro collegando altri prodotti. |
| La TV si spegne improvvisamente. | Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione potrebbe essere stata interrotta.Verificare se la funzione Standby automatico (In base al modello)/Timer Spegnimento/Spegnimento è attiva nelle impostazioni TEMPO.In mancanza del segnale, il televisore si spegne automaticamente dopo 15 minuti di inattività. |
| Durante il collegamento al PC (HDMI/DVI), viene visualizzato il messaggio "Nessun segnale" o "Formato non valido". | Spegnere/accendere la TV utilizzando il telecomando.Ricollegare il cavo HDMI.Riavviare il PC con la TV accesa. |
SPECIFICHE TECNICHE
| Specifiche del modulo wireless (LGSBW41) | |||
| Wireless LAN | Bluetooth | ||
| Standard | Standard | ||
| Gamma di frequenza | Gamma di frequenza | ||
| Potenza in uscita (Max.) | Potenza in uscita (Max.) | ||
| CE0197! | |||
Le specifiche del prodotto precedentemente indicate possono subire modifiche senza preavviso in seguito all'aggiornamento delle funzioni del prodotto,
| 42UB82** | 49UB82** | ||
| 42UB820V-ZG42UB820V-ZH | 49UB820V-ZG49UB820V-ZH | ||
| Dimensioni (L x A x P) | Con supporto (mm) | 951 x 604 x 218 | 1093 x 684 x 248 |
| Senza supporto (mm) | 951 x 569 x 37,3 | 1093 x 646 x 38,2 | |
| Peso | Con supporto (kg) | 11,8 | 18 |
| Senza supporto (kg) | 11,5 | 17,5 | |
| Requisiti di alimentazione | AC 100-240 V ~ 50/60 Hz | AC 100-240 V ~ 50/60 Hz | |
| Consumo elettrico | 120 W | 180 W | |
| MODELLI | 55UB82** | 40UB80** | |
| 55UB820V-ZG55UB820V-ZH | 40UB800V-ZA | ||
| Dimensioni (L x A x P) | Con supporto (mm) | 1233 x 766 x 248 | 900 x 568 x 217 |
| Senza supporto (mm) | 1233 x 727 x 37,8 | 900 x 529 x 48,0 | |
| Peso | Con supporto (kg) | 21 | 10,9 |
| Senza supporto (kg) | 20,5 | 10,6 | |
| Requisiti di alimentazione | AC 100-240 V ~ 50/60 Hz | AC 100-240 V ~ 50/60 Hz | |
| Consumo elettrico | 190 W | 100 W | |
| MODELLI | 49UB83** | ||
| 49UB830V-ZB | 49UB830V-ZG49UB836V-ZG | ||
| Dimensioni (L x A x P) | Con supporto (mm) | 1093 x 689 x 242 | 1093 x 684 x 248 |
| Senza supporto (mm) | 1093 x 646 x 38,2 | 1093 x 646 x 38,2 | |
| Peso | Con supporto (kg) | 18,2 | 18 |
| Senza supporto (kg) | 17,5 | 17,5 | |
| Requisiti di alimentazione | AC 100-240 V ~ 50/60 Hz | AC 100-240 V ~ 50/60 Hz | |
| Consumo elettrico | 180 W | 180 W | |
| 55UB83** | |||
| 55UB830V-ZB | 55UB830V-ZG55UB836V-ZG | ||
| Dimensioni (L x A x P) | Con supporto (mm) | 1233 x 766 x 260 | 1233 x 766 x 248 |
| Senza supporto (mm) | 1233 x 727 x 37,8 | 1233 x 727 x 37,8 | |
| Peso | Con supporto (kg) | 21,2 | 21 |
| Senza supporto (kg) | 20,5 | 20,5 | |
| Requisiti di alimentazione | AC 100-240 V ~ 50/60 Hz | AC 100-240 V ~ 50/60 Hz | |
| Consumo elettrico | 190 W | 190 W | |
| MODELLI | 49UF695* | 55UF695* | |
| 49UF695V-ZA49UF6959-ZA | 55UF695V-ZA55UF6959-ZA | ||
| Dimensioni (L x A x P) | Con supporto (mm) | 1093 x 684 x 248 | 1233 x 766 x 248 |
| Senza supporto (mm) | 1093 x 646 x 38,2 | 1233 x 727 x 37,8 | |
| Peso | Con supporto (kg) | 18 | 21 |
| Senza supporto (kg) | 17,5 | 20,5 | |
| Requisiti di alimentazione | AC 100-240 V ~ 50/60 Hz | AC 100-240 V ~ 50/60 Hz | |
| Consumo elettrico | 180 W | 190 W | |
| MODELLI | 60UF695* | 40UF695* | |
| 60UF695V-ZA60UF6959-ZA | 40UF695V-ZB40UF6959-ZB | ||
| Dimensioni (L x A x P) | Con supporto (mm) | 1341 x 836 x 271 | 900 x 568 x 217 |
| Senza supporto (mm) | 1341 x 788 x 39,1 | 900 x 529 x 48 | |
| Peso | Con supporto (kg) | 26,5 | 10,9 |
| Senza supporto (kg) | 25,8 | 10,6 | |
| Requisiti di alimentazione | AC 100-240 V ~ 50/60 Hz | AC 100-240 V ~ 50/60 Hz | |
| Consumo elettrico | 200 W | 100 W | |
| 100,0 mm x 55,0 mm x 5,0 mm | ||
| Da 0 °C a 40 °C | ||
| Inferiore all'80 % | ||
| Da -20 °C a 60 °C | ||
| Inferiore all'85 % | ||
| TV digitale | TV analogica | |
| DVB-T/T2DVB-CDVB-S/S2 | PAL/SECAM B/G/I/D/KSECAM L/L’ | |
| Copertura programma | VHF, UHFC-Band, Ku-Band | VHF: E2 a E12, UHF : E21a E69, CATV: S1 a S20,HYPER: S21 a S47 |
| Numero massimo di programmi memorizzabili | DVB-S/S2 : 6.000DVB-T/T2/C e TV analogica : 1.500 | |
| Impedenza antenna esterna | 75 Ω | |
Dichiarazione di conformità
La società LG Electronics Italia S.p.A. dichiara che il televisore a colori LG
40UB800V-ZA / 55UB830V-ZG / 55UB836V-ZG / 55UB830V-ZB / 49UB830V-ZG / 49UB836V-ZG / 49UB830V-ZB / 55UB820V-ZG / 55UB820V-ZH / 49UB820V-ZG / 49UB820V-ZH / 42UB820V-ZG / 42UB820V-ZH / 49UF695V-ZA / 49UF6959-ZA / 55UF695V-ZA / 55UF6959-ZA / 60UF695V-ZA / 60UF6959-ZA / 40UF695V-ZB / 40UF6959-ZB
è fabbricato in conformità alle prescrizioni del D.M. n°548 del 28/08/95, pubblicato sulla G.U. n°301 del 28/12/95 ed in particolare è conforme a quanto indicato nell'art. 2, comma 1 dello stesso decreto. Questo apparecchio è fabbricato nella C.E.E nel rispetto delle disposizioni di cui al D.M. 26/03/92 ed in particolare è conforme alle prescrizioni del Art. 1 dello stesso decreto ministeriale.
ITALANO
(Solo UB80 ^ , UB82 ^ , UB83 ^* , UF695 ^ )
DIAGRAMMI A BLOCCHI
32
DIAGRAMMI A BLOCCHI
LG
Life's Good
