MANUALE UTENTE 304960 Brandson

ITA: Manuale, Istruzioni, driver e ulteriori informazioni in italiano é possibile scaricarli nel nostro sito: www.ganzeinfach.de nella sezione "download".

Importanti istruzioni sulla sicurezza di questo apparecchio

- Utilizzare l'apparecchio esclusivamente per l'uso privato e per lo scopo previsto. Questo apparecchio non è destinato all'uso commerciale. Non utilizzare all'aperto e tenere lontano l'apparecchio da fonti di calore e dalla luce solare diretta.

• Non posizionare l'apparecchio nelle immediate vicinanze di fonti d'acqua come vasca da bagno, doccia, lavandino o piscina.
• Non utilizzare l'apparecchio con le mani bagnate.
• Scollegare immediatamente il cavo di alimentazione se l'unità è diventata umida o bagnata. Prestare attenzione alla sicurezza e non toccare i materiali

conduttivi sull'apparecchio.

• Proteggere l'apparecchio dall'umidità (questo apparecchio non deve essere immerso in nessun caso nell'acqua), dai bordi taglienti o dalle principali fonti di polvere.
• Non collocare l'apparecchio nelle immediate vicinanze di fonti di calore (per esempio, forno o riscaldamento).
• Scegliere una superficie adatta in modo che l'apparecchio non possa ri-baltarsi.
• Staccare la spina dalla presa di corrente nel caso di non utilizzo, di trasporto, oppure di pulizia.

• Non lasciare mai il ventilatore incusto- dito e scegliere la posizione in modo che nessun animale o bambino possa entrare nella sua portata.

• Utilizzare l'apparecchio solo con la tensione corrispondente al contrassegno di identificazione.

• Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni di età e da persone con limitate capacità fisiche, sensoriali o cognitive o prive di esperienza e conoscenza, premesso che ricevano precise istruzioni sull'utilizzo dell'apparecchio e comprendano i rischi che ne derivano.
• L'apparecchio non è un giocattolo. Gli interventi di pulizia e manutenzione da parte dell'utente possono essere eseguiti dai bambini soltanto sotto adeguata sorveglianza.

• L'apparecchio e il cavo di collegamento devono essere tenuti lontani dalla portata dei bambini fino a 8 anni.

• Per la sicurezza dei bambini, impedire che gli imballaggi (sacchetti di plastica, pellicole, cartone o polistirolo) sia-no accessibili.

• Impedire che i bambini piccoli giochi-no con la pellicola o i sacchetti di plastica, vi è il rischio di soffocamento!
• Azionare l'apparecchio solo con la griglia di protezione chiusa.
• Il ventilatore, la manopola di orientamento e gli interruttori non devono essere bloccati.
• È vietato rimuovere la griglia per la pulizia quando il ventilatore è stato montato.

• Non inserire parti del corpo (per esempio, le dita) oppure oggetti attraverso la griglia di protezione.

• Assicurarsi che i capelli non giungano a portata della griglia di protezione, in quanto potrebbero essere aspirati dal flusso d'aria.

• Se il cavo di alimentazione di questo apparecchio è danneggiato, deve essere sostituito dal produttore o dal suo rappresentante o da una persona con qualifica simile al fine di evitare rischi.
• Lasciare raffreddare l'apparecchio prima di effettuare la pulizia, oppure staccare la spina dalla presa di corrente.
• Pulire l'esterno dell'apparecchio con un panno umido e poi asciugare con un panno asciutto e pulito; non immergere il corpo in acqua per la pulizia.

- Dopo che la ventola è stata montata, la protezione non deve essere più rimossa.

Grazie per aver scelto un prodotto di Brandon. Per utilizzare con soddisfazione l'apparecchio acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso.

1. Contenuto della confezione

• Ventilatore
• Brevi istruzioni per l'uso

2. Dati tecnici

Tensione d'ingresso 220-240V AC
Potenza assorbita 35W
Rumorosità Valore di emissione relativo al posto di lavoro al di sotto di 70dB(A)
Diametro rotore circa 30,2cm
Oscillazione commutabile a circa 80°
Angolo di inclinazione ca. 30°
Dimensioni Larghezza circa 34cm, profondità circa 34 cm, altezza circa 75-100cm (regolabile) Diametro della pala del rotore: 30,2cm

3. Funzioni

Il ventilatore a piantana Brandson, con un potente motore e pala del rotore di circa 30,2cm, procura una ventilazione ottimale anche nei giorni caldi. Con tre velocità regolabili e angolo di inclinazione e oscillazione regolabile è possibile adattare individualmente il ventilatore alle proprie esigenze.

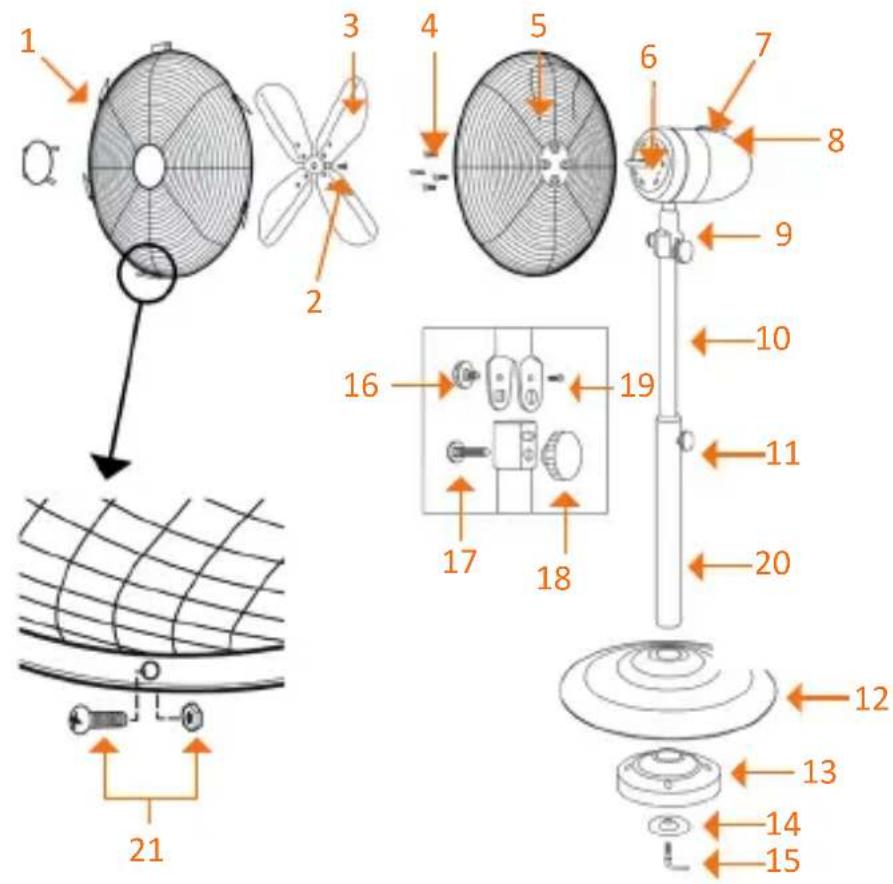

1. Dettagli del prodotto


1 Lato anteriore della griglia di protezione

2 Dado di fissaggio della pala del rotore

3 Pala del rotore

4 Viti di fissaggio della griglia di protezione (pre-assemblato)

5 Lato posteriore della griglia di protezione

6 Asse del rotore

7 Manopola di regolazione della velocità

8 Pulsante di comando dell'oscillazione

9 Snodo di inclinazione

10 Tubo interno per l'impostazione dell'altezza della base di appoggio

11 Fissaggio	della regolazione dell'altezza
12 Copertura	della base d'appoggio
13 Peso base	d'appoggio
14 Rondella
15 Vite di fissaggio della base di appoggio
16 Regolazione dell'inclinazione
17 Vite a testa quadra
18 Vite d'arresto
19 Viti di fissaggio
20 Tubo esterno
21 Vite di bloccaggio + dado di sicurezza

5. Montaggio

Rimuovere il ventilatore dalla confezione e verificare l'apparecchio e il contenuto elencato nella tabella. Se una parte è mancante o danneggiata, si prega di contattare il venditore. Ora applicare la griglia di protezione posteriore (5) sul ventilatore. Assicurarsi che la maniglia di trasporto sia rivolta verso l'alto. Avvitare la griglia posteriore utilizzando le viti di fissaggio (4). Quindi applicare la pala (3) sull'asse del rotore (6) e bloccarla con la vite di fissaggio corrispondente (2). Prestare attenzione che la vite appoggi sull'intaglio della barra dell'asse del motore per garantire una tenuta salda. Agganciare la griglia di protezione anteriore (1) sul retro. Sul lato inferiore della griglia si trova rispettivamente un foro per una vite di bloccaggio. Inserire la vite di bloccaggio (21) attraverso il foro della coperture anteriore e posteriore e fissarla con il dado di bloccaggio. Successivamente fissare le quattro staffe di montaggio sul lato.

Prendere il peso della base d'appoggio (13), applicare la copertura (12) e collegare il tubo esterno (20) con la base d'appoggio. Avvitare il tubo esterno (20) dal basso alla base d'appoggio (12) utilizzando il dispositivo di fissaggio (14,15). Per collegare il tubo interno (10) con l'unità motore, avvitare dapprima la vite di fissaggio (19) con il tubo interno. La camera d'aria si trova nella camera d'aria esterna al momento della consegna e può essere estratta con le dita. Successivamente è possibile fissare le rimanenti viti (16, 17, 18).

Nota: Le viti, se non si trovano nel sacchetto di imballaggio, sono di solito preassemblate nel posto in cui saranno inserite per il montaggio.

22 Italiano

6. Utilizzo

Posizionare il ventilatore in un luogo adeguato e collegare l'apparecchio a una presa da 220-240V AC installata secondo le prescrizioni.

Sbloccando la regolazione dell'inclinazione (16) e successivamente Inclinando la gabbia di protezione, è possibile cambiare l'angolo di inclinazione a proprio piacimento. Ri-avvitare la regolazione dell'inclinazione alla posizione desiderata.

Premere il perno sulla parte superiore per azionare l'oscillazione. Quando non si desidera usare l'oscillazione, tirare fuori leggermente la manopola.

Con il selettore sull'unità motore, è possibile selezionare tre diversi livelli di velocità.

Livello di velocità
0 off
1 lento
2 medio
3 veloce

7. Pulizia

Scollegare il cavo di alimentazione dalla presa a muro prima di pulire l'apparecchio. Per la pulizia, utilizzare un panno leggermente umido. L'apparecchio non deve essere immerso in nessun caso nell'acqua per effettuare la pulizia. Ciò potrebbe causare una scossa elettrica o un incendio!

8. Specifiche di sicurezza ed esclusione della responsabilità

Non tentare di aprire l'apparecchio per ripararlo o sistemarlo. Evitare di entrare in contatto con la tensione di rete. Non cortocircuitare il prodotto. L'apparecchio non è omologato per essere utilizzato all'aperto, usarlo quindi solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, da acqua e neve. Non esporre l'apparecchio a temperature elevate. Non esporre l'apparecchio a cambi repentini di temperatura, né a forti vibrazioni, poiché potrebbero danneggiare le parti elettroniche.

Controllare che l'apparecchio non presenti danni prima di utilizzarlo. Non utiliz- zare l'apparecchio se ha preso un colpo o se è stato danneggiato in qualsiasi altro modo.Rispettare le disposizioni e le limitazioni nazionali.Non usare l'apparecchio per scopi diversi da quelli descritti nella guida di riferimento. Questo prodotto non è un giocattolo. Conservare l'apparecchio fuori dalla portata dei bambini o di persone mentalmente inferme.Qualsiasi riparazione o modifica apportata all'apparecchio, non eseguita dal fornitore originario, comporta la decadenza dei diritti di garanzia.L'apparecchio essere usato solo da persone che hanno letto e compreso questa guida di riferimento. Le specifiche dell'apparecchio possono essere modificate senza preavviso.

9. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, gli apparecchi elettrici ed elettronici non possono essere smaltiti insieme ai rifiuti domestici. I relativi componenti devono essere portati separatamente presso le strutture di riciclaggio o smaltimento, poiché le parti tossiche e pericolose potrebbero recare gravi danni all'ambiente in caso di smaltimento inappropriato. In conformità alla legge sugli apparecchi elettronici (ElektroG), gli utilizzatori sono tenuti a restituire al produttore, ai punti vendita o ai punti di raccolta pubblici attrezzati gli apparecchi elettrici ed elettronici al termine del loro ciclo di durata. La legislazione regionale disciplina i casi particolari. Il simbolo sul prodotto, sulle istruzioni per l'uso e/o sulla confezione rimanda a queste direttive. Grazie a questo tipo di separazione dei materiali, utilizzo e smaltimento dei vecchi apparecchi, si contribuisce in modo importante alla tutela ambientale.

Direttiva RAEE: 2012/19/EU

Reg. RAEE n.: DE 67896761

La società WD Plus GmbH ivi dichiara che l'apparecchio 303030 / 303398 è conforme ai requisiti di base e alle rimanenti disposizioni in materia della direttiva 2014/35/EU, 2014/30/EU e 2011/65/EU. Per la dichiarazione di conformità completa, rivolgersi a: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
