MANUALE UTENTE Smart DewHeater and Controller 2x CELESTRON

MANUALE DI ISTRUZIONI

Modello n. 94035

ITALIANO

Congratulazioni per l'acquisto del comando smart per sistemi anticondensa 2x Celestron. Il comando permette un utilizzo intelligente ed efficiente di un massimo di due sistemi riscaldanti anticondensa del telescopio nonché di un dispositivo aggiuntivo da 12 V CC, consentendo allo stesso tempo di gestire tutti i cavi presenti nella configurazione. Quando il comando viene collegato ai sistemi riscaldanti anticondensa, un cavo serve a collegarli tutti alla fonte di alimentazione, mentre un altro cavo collega la configurazione al PC, se necessario.

Se non si desidera collegarsi a un PC, è sufficiente collegare i sistemi riscaldanti anticondensa al comando e accenderlo. Il comando per sistema anticondensa monitora automaticamente la temperatura ambiente e l'umidità mediante l'apposito sensore ambiente. La porta del termistore monitora la temperatura della lente e fornisce alimentazione sufficiente per evitare la formazione di condensa. Se si utilizza un'alimentazione proveniente da una batteria, il sistema "smart" riduce significativamente il consumo energetico dei sistemi riscaldanti, prolungando la durata della batteria. Se si desidera regolare manualmente le impostazioni o monitorare dati, collegarsi a un PC o al comando manuale della montatura Celestron.

SOMMARIO

1. Elenco componenti....Pag.1
2. Panoramica comando....Pag.1
3. Come montare il comando in base alla propria configurazione....Pag.3
4. Alimentazione del comando anticondensa....Pag.4
5. Come collegare una montatura Celestron....Pag.5
6. Utilizzo del comando anticondensa con un comando manuale Celestron....Pag.5
7. Collegamento a un PC. Pag.6
8. Utilizzo del comando anticondensa con il software CPWI...Pag.7
9. Specifiche....Pag.10

Appendice A:

Esempi su come determinare i requisiti di alimentazione .... Pag.11

1. Elenco componenti

Fig 1 - Tutti i componenti in dotazione

1. Comando smart per sistemi anticondensa 2x 4. Cavo di alimentazione montatura
2. Cavo di alimentazione
3. Fascia gamba trepplede

4. Cavo aggiuntivo 6 Cavo termistore

5.

1.

2.

3.

6

In caso di componenti mancanti rispetto all'elenco componenti, contattare il supporto tecnico Celestron all'indirizzo www.celestron.com/pages/technical-support per assistenza.

2. Panoramica comando

Fare riferimento alla Figura 2 per una panoramica dei connettori jack di ingresso, delle porte di uscita e di tutte le caratteristiche del comando smart per sistemi anticondensa 2x.

Fig 2-1

1. Porte sistema riscaldante anticondensa
2. Connettore jack ingresso alimentazione
3. Porte termistore

4. Porte AUX

5. Porta PC

6. Porta uscita alimentazione
7. Ponte

COMANDO PER SISTEMA ANTICONDENSA

Il comando smart per sistemi anticondensa 2x fornisce un controllo automatico intelligente per un massimo di due anelli o due fasce riscaldanti anticondensa.

Se si utilizza il comando con un anello riscaldante anticondensa Celestron, collegare il connettore jack di ingresso dell'alimentazione dell'anello a una delle porte di uscita del comando utilizzando la prolunga in dotazione con l'anello. Quindi, collegare il cavo del termistore in dotazione al connettore jack del termistore dell'anello e alla corrispondente porta del termistore sul comando (Figura 3). Il termistore segnala la temperatura della lente del correttore Schmidt. Il comando utilizza questi dati insieme alle informazioni provenienti dal suo sensore ambiente integrato (ad es. temperatura ambiente e umidità) per fornire all'anello una quantità di energia sufficiente tale da prevenire la formazione di condensa. Se si utilizza l'alimentazione di una batteria, nella maggior parte dei casi, questo sistema prolunga notevolmente la durata della batteria. Una volta collegato l'anello a una delle porte del comando anticondensa, inizierà a riscaldarsi (a meno che la porta non sia stata disabilitata manualmente, il che verrà trattato più avanti nel manuale).

Occorre un cavo per termistore aggiuntivo se si desidera utilizzare

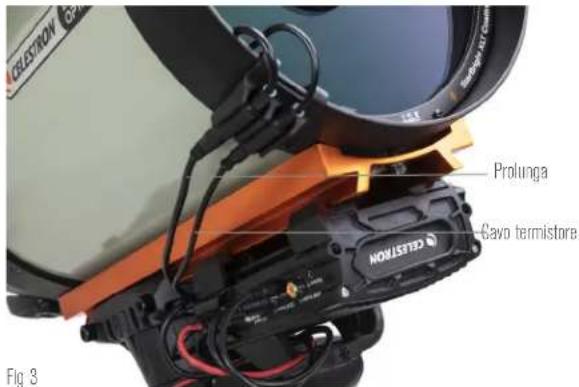

Collection 6 Prolunga Cavo termistore Collection Fig 3

Collegare un anello riscaldante anticondensa Celestron al comando anticondensa utilizzando la prolunga in dotazione con l'anello e il cavo per termistore in dotazione con il comando anticondensa.

il comando automatico intelligente con più di un anello riscaldante anticondensa Celestron. Il cavo del termistore è un cavo audio standard da 2,5 mm, reperibile presso gran parte dei venditori di elettronica. Assicurarsi di scegliere uno abbastanza lungo da soddisfare le proprie necessità di configurazione.

Il sensore ambiente del comando è situato nel "ponte" del comando stesso (Figura 2). Questa posizione protegge il sensore da eventuale calore emanato dalla scocca, garantendo al contempo un buon flusso d'aria. Un sensore ambiente integrato fornisce una configurazione più semplice e ordinata senza sensori esterni penzolanti che possano essere d'intralcio.

Di tanto in tanto occorre ricalibrare il sensore ambiente. La ricalibratura riscalda il sensore in modo da fare evaporare eventuale umidità accumulata, assicurando l'accuratezza dei dati relativi a temperatura e umidità e un utilizzo ottimale dell'energia. Si consiglia la ricalibratura prima del primo utilizzo e dopo lunghi periodi di conservazione in condizioni umide. La procedura è semplice e verrà trattata più avanti nel manuale.

Se non si desidera utilizzare il comando automatico intelligente, è possibile impostare l'alimentazione per ciascuna porta del sistema riscaldante anticondensa da 0% (spento) a 100% (piena potenza). Questa opzione verrà trattata in maggiore dettaglio più avanti nel

manuale.

Nel caso di utilizzo di una fascia o di un nastro riscaldanti non a marchio Celestron, questi dovranno avere una spina di tipo RCA per essere collegata alle porte di uscita del comando anticondensa. L'utente ha due opzioni per controllare fasce/nastri di terzi:

1. È possibile acquistare il termistore opzionale per comandi anticondensa smart Celestron per fornire così un controllo automatico e intelligente dell'alimentazione. Collegare la fascia riscaldante al telescopio e collegarne la spina a una delle apposite porte per sistemi riscaldanti anticondensa. Quindi sistemare la punta del termistore sotto la fascia riscaldante in modo che sia fissata (potrebbe volersi impiegare del nastro adesivo). Collegare la spina del termistore al relativo connettore jack sul comando anticondensa (Figura 4). Il termistore non è accurato come il termistore integrato per anello riscaldante anticondensa Celestron, che è a contatto diretto con la lente del correttore. Consente comunque un controllo automatico e intelligente di fasce/nastri riscaldanti.

2. In alternativa, è possibile impostare manualmente l'uscita di alimentazione per ciascuna porta per sistemi riscaldanti anticondensa da 0% a 100%, come menzionato in precedenza.

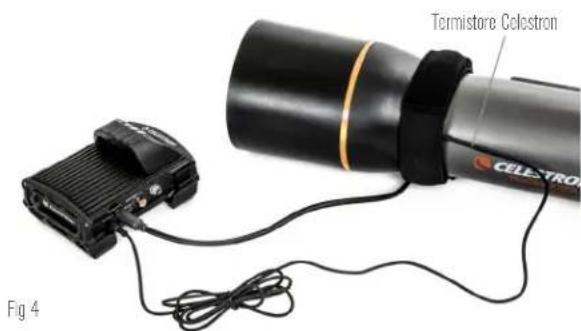

Termistore Celestron Fig 4

So si utilizza una fascia o un nastro riscaldante di un altro produttore, occorre il termistore opzionale Celestron per comandi smart per sistemi anticondensa.

Ciascuna porta per sistemi riscaldanti anticondensa può fornire una potenza massima di 84 W (corrente massima 7 A), il che è più che sufficiente per la maggior parte dei sistemi riscaldanti anticondensa. Nel caso un sistema riscaldante collegato consumi più di 84 W, la porta si disattiva automaticamente per proteggere il circuito. Dopo avere ridotto il carico è possibile riabilitare la porta; tale processo verrà trattato più avanti nel manuale.

CONTROLLO DELL'ALIMENTAZIONE

Un'utile caratteristica del comando smart per sistemi anticondensa 2x è la possibilità di fornire un'alimentazione da 12 V CC a un dispositivo esterno. Molti utenti scelgono di alimentare in questo modo la montatura, consentendo di alimentare i sistemi riscaldanti anticondensa e la montatura mediante un'unica fonte di alimentazione.

Per alimentare un dispositivo da 12 V CC utilizzare il cavo di alimentazione per montatura in dotazione: si tratta del cavo con connettori cilindrici da 12 V CC alle due estremità (Figura 1). Collegare semplicemente l'ingresso di alimentazione del dispositivo alla porta di uscita di alimentazione da 12 V CC sul comando. La porta richiede un connettore cilindrico da 12 V CC con punta positiva da 5,5 mm/2,1 mm. Sul connettore cilindrico ad un'estremità del cavo di alimentazione per montatura è presente un dado. È possibile avvitare il dado sul connettore jack di alimentazione delle montature Celestron dotate di un connettore cilindrico filettato per ottenere un

collegamento ottimale. L'alimentazione passa attraverso la porta non appena viene collegato il dispositivo: non occorre attivare la porta (a meno che la porta non sia stata disabilitata in precedenza, il che verrà trattato più avanti nel manuale).

La porta di alimentazione può fornire una potenza massima di 84 W (corrente massima 7 A). Nel caso un dispositivo collegato consumi più di 84 W, la porta si disattiva automaticamente per proteggere il circuito. Dopo avere ridotto il carico è possibile riabilitare la porta; tale processo verrà trattato più avanti nel manuale.

SPIE LED DI STATO

Sul ponte sono presenti tre spie LED che indicano lo stato del comando:

- La spia LED centrale indica se l'alimentazione sta arrivando al comando.

- La spia LED "Over Current" (Sovracorrente) si illumina se la corrente consumata è maggiore di quella fornita dalla fonte di alimentazione. Se ciò accade scollegare o ridurre l'alimentazione a uno dei dispositivi collegati al comando oppure impiegare una fonte di alimentazione in grado di fornire una quantità maggiore di corrente. Occorre impostare la quantità massima di corrente consumata per l'alimentazione impiegata perché questa spia LED funzioni correttamente (vedere più avanti nel manuale).

- Nel caso si verifichi un cortocircuito su uno dei dispositivi collegati, la spia LED "Over Current" (Sovracorrente) lampeggia e la porta interessata viene disattivata. Seguire le istruzioni fornite più avanti nel manuale per riattivare la porta e poterla così utilizzare nuovamente.

La spia LED "Under Voltage" (Sottotensione) si illumina se la potenza in ingresso verso il comando è inferiore a 11,0 V CC. Ciò potrebbe verificarsi se la batteria che fornisce l'alimentazione è quasi scarica. In questo caso, occorre utilizzare una diversa fonte di alimentazione oppure ricaricare la batteria. La spia LED "Under Voltage" (Sottotensione) protegge la batteria dallo scaricarsi completamente, il che potrebbe portare a una riduzione della vita utile della batteria.

- Se la tensione di ingresso della fonte di alimentazione supera i 13,8 V, tutte le porte di uscita vengono disattivate per proteggere il circuito e la spia LED "Under Voltage" (Sottotensione) lampeggia. In tale circostanza occorre sostituire la fonte di alimentazione con una che fornisca una potenza inferiore a 13,8 V nonché riabilitare manualmente tutte le porte di uscita secondo le istruzioni fornite nel presente manuale.

Se, durante un'osservazione notturna, le spie LED risultano troppo luminose, è possibile regolarne la luminosità. Come fare ciò verrà spiegato più avanti nel manuale.

PROTEZIONE AGGIUNTIVA DEL CIRCUITO

In aggiunta agli avvisi forniti dalle spie LED di stato, il comando smart per sistemi anticondensa 2x presenta altre funzioni di protezione del circuito per garantire la sicurezza dell'apparecchiatura.

Se la potenza totale consumata dal comando supera i 120 W (corrente massima 10 A), il comando si spegne automaticamente. Ridurre il carico del comando e riabilitare manualmente le porte seguendo le istruzioni riportate più avanti nel presente manuale.

Se si collega per errore la fonte di alimentazione di ingresso con la polarità sbagliata, il comando non si accende per evitare danni al circuito.

3. Come montare il comando in base alla propria configurazione

Stabilire in che maniera di desidera collegare il comando alla configurazione del proprio telescopio. Sono disponibili diverse opzioni:

• Utilizzare il fermo a coda di rondine per collegare il comando alla barra a coda di rondine di tipo CG-5/Vixen oppure CGE/Losmandy. Se è presente una barra a coda di rondine sul tubo ottico, questo è probabilmente il modo più semplice e comodo per collegare il comando alla configurazione del telescopio. Allentare semplicemente le manopole di bloccaggio del comando, sistemare i fermi del comando sulla barra a coda di rondine, quindi serrare saldamente le manopole di bloccaggio (Figura 5).

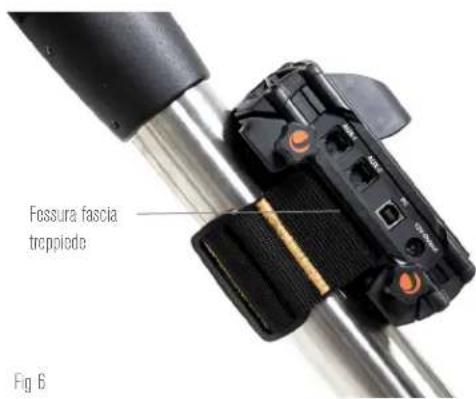

• Utilizzare la fascia per gamba del treppiede in dotazione per collegare il comando a una delle gambe del treppiede. Inserire la fascia attraverso le fessure alla base del comando, avvolgere la fascia intorno a una delle gambe del treppiede, serrare la fascia con la fibbia e fissare l'estremità della fascia a se stessa mediante la chiusura in velcro (Figura 6).
• Se il vassoio portaccessori è abbastanza grande, è possibile sistemare il comando su di esso. Se viene scelta questa opzione, tenere presente che il comando non è fissato in posizione. Prestare attenzione a evitare di strattonare con forza i cavi.

NOTA: NON SISTEMARE IL COMANDO A TERRA! Acqua e sporco possono potenzialmente penetrare all'interno del comando e causare problemi elettrici.

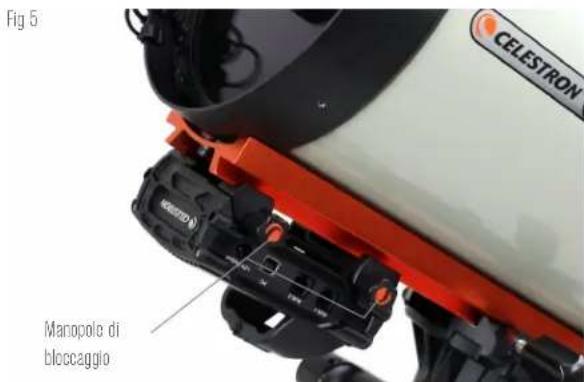

Fig 5 CELESTRON Manopolo di bloccaggio

Fossura fascia treppiode Fig 6

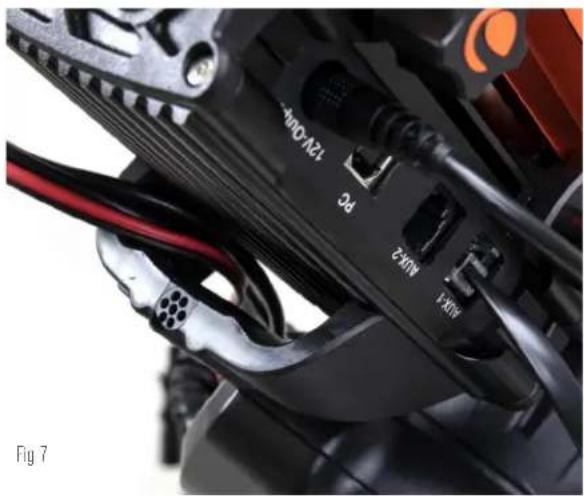

COME UTILIZZARE IL PONTE PER GESTIRE I DIVERSI CAVI

Il ponte situato sulla scocca ospita il sensore ambiente del comando e lo isola dal calore irradiato per fornire dati relativi a temperatura ambiente e umidità più accurati possibile. Il ponte è stato inoltre progettato per agevolare la gestione dei cavi. È possibile fare passare

Il ponte della scocca è progettato per agevolare la gestione del cavi.

i cavi al di sotto del ponte per tenerli insieme e ordinati (Figura 7). Basta semplicemente inserire l'estremità del cavo sotto il ponte e tirarlo fino a quando è presente abbastanza gioco per collegare la spina del cavo alla porta corrispondente del comando.

4. Alimentazione del comando

Occorre una fonte di alimentazione adatta da 12 V CC per il comando smart per sistemi anticondensa 2x. La tipologia corretta di alimentazione da 12 V CC dipende dall'apparecchiatura collegata al comando. La potenza massima che può gestire il comando è 120 W (corrente massima 10 A @ 12 V CC), ma per molti utilizzi è sufficiente meno potenza. Quando si sceglie una fonte di alimentazione è fondamentale determinare la quantità approssimativa di potenza per la propria configurazione e quanta capacità della batteria sarà necessaria per la sessione di osservazione.

Formule utili:

• Tensione (in Volt) x Corrente (in Amp) = Potenza (in Watt)
• Corrente (in Amp) x Tempo (in ore) = Corrente della batteria necessaria (in Amp/ore)
• Potenza (in Watt) x Tempo (in ore) = Potenza della batteria necessaria (in Watt/ore)

La tensione in ingresso massima per il connettore jack di ingresso è 13,8 V CC. Assicurarsi che la tensione in uscita della propria fonte di alimentazione non superi questo valore. Se viene fornita un'alimentazione superiore a 13,8 V CC, tutte le porte di uscita vengono automaticamente disabilitate per proteggere il circuito e la spia LED di stato "Over Voltage" (Sovratensione) sul ponte della scocca lampeggia.

Occorre scegliere tra le seguenti opzioni di alimentazione:

- In caso di configurazione portatile occorre una batteria da 12 V CC. Sono compatibili sia la batteria Celestron PowerTanks Lithium Pro sia la batteria Celestron PowerTank 17AH. Utilizzare il cavo di alimentazione in dotazione e collegare la spina accendisigari alla batteria e il connettore cilindrico filettato al comando (Figura 8).

NOTA: Se si utilizzano due sistemi riscaldanti anticondensa in condizioni di forte umidità e si collega un dispositivo da 12 V CC, il comando potrebbe funzionare vicino al proprio limite di potenza massima di 120 W (corrente 10 A). In questo caso la batteria PowerTank Lithium Pro e la batteria PowerTank 17Ah potrebbero non avere abbastanza capacità per alimentare tale configurazione per tutta la notte. Occorre una batteria con maggiore capacità.

Se è possibile collegarsi a una presa di corrente CA, può essere utilizzato un adattatore da CA a 12 V CC. Se la propria configurazione richiede una potenza di 60 W o inferiore (corrente 5 A o inferiore), è possibile utilizzare l'adattatore CA Celestron 5 A. Per un collegamento ottimale, collegare il cavo di uscita dell'adattatore al connettore jack di ingresso alimentazione del comando anticondensa, serrare il connettore all'estremità del cavo

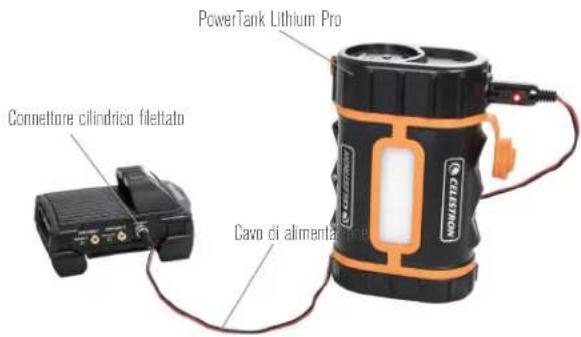

PowerTank Lithium Pro Connettore cilindrico filettato Cavo di alimentazione

Fig 8

È possibile utilizzare il cavo di alimentazione in dotazione per collegare una batteria al comando. Utilizzare il connettore cilindrico filettato per un collegamento ottimale.

Connectore cilindrico filettato

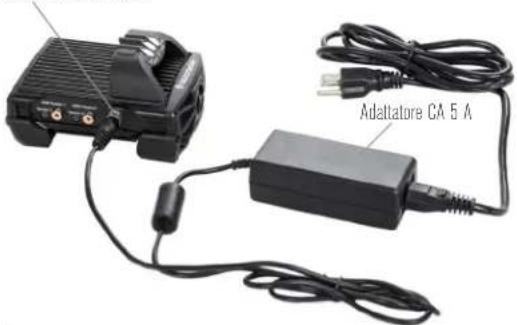

Se, per la propria configurazione, oceorrono 5 A (60 W) di potenza o meno e si ha accesso a una presa di corrente CA, è possibile utilizzare l'adattatore CA 5 A Celestron per alimentare il comando. Utilizzare il connettore cilindrico filettato per un collegamento ottimale.

alla parte esterna del connettore jack, quindi collegare l'adattatore alla presa di alimentazione CA (Figura 9).

AVVERTENZA: LA POTENZA MASSIMA ACCETTATA DAL CONNETTORE JACK DI INGRESSO È 120W (CORRENTE

MASSIMA 10 A @ 12 V). Se viene collegata una fonte di alimentazione capace di fornire più di 120 W al connettore jack di ingresso alimentazione potrebbero verificarsi danni al cavo di alimentazione del comando e al comando stesso. Se sono necessari più di 120 W, si consiglia l'acquisto del Comando di alimentazione smart per sistemi anticondensa 4x Celestron, il quale è in grado di gestire fino a 240 W (corrente massima 20 A).

NOTA: Se la messa in funzione si avvicina alla corrente massima di 10 A, si verifica un calo di tensione di circa 1 V dalla fonte di alimentazione al comando dovuto al cavo di alimentazione. In questo caso si consiglia di utilizzare una fonte di alimentazione che fornisca poco più di 12 V (ma meno di 13,8 V).

Consultare l'Appendice A per una guida a diverse configurazioni di alimentazione.

Una volta selezionata la fonte di alimentazione, occorre impostare l'apporto massimo di corrente da tale fonte mediante il comando manuale Celestron o il software CPWI (trattato più avanti nel presente manuale). Quindi, nel caso il comando anticondensa consumi più corrente del valore massimo specificato, la spia LED "Over Current" (Sovracorrente) si accende. Per impostazione predefinita l'apporto massimo di corrente è 2,0 A, il che è un valore relativamente basso. Pertanto, se non è stato impostato l'apporto massimo di corrente

per la fonte di alimentazione, la spia LED potrebbe accendersi prematuramente.

Quando si collega l'alimentazione al connettore jack di ingresso alimentazione, il comando anticondensa è acceso. L'alimentazione scorre attraverso le porte.

5. Come collegare una montatura Celestron

Se si utilizza il comando smart per sistemi anticondensa 2x con una montatura Celestron, è possibile collegarlo alla montatura per modificare impostazioni e dati di monitoraggio mediante il comando manuale della montatura. Questa rappresenta un'ottima opzione nel caso di configurazioni prive di un collegamento a un PC.

Prima di utilizzare il comando manuale del telescopio con il comando smart per sistemi anticondensa 2x potrebbe essere necessario aggiornare il firmware del comando manuale. Per il comando manuale NexStar+, è necessaria la versione del firmware 5.33.1333 o superiore. Per il comando manuale StarSense, è necessaria la versione del firmware 1.22.21333 o superiore. È possibile verificare il numero della versione del firmware premendo il tasto MENU e utilizzando i tasti di scorrimento e INVIO per andare su Comando manuale>Ottieni informazioni versione. Utilizzare il software Celestron Firmware Manager (CFM) per aggiornare il firmware se necessario. L'ultima versione è disponibile qui: https://www.celestron.com/pages/drivers-and-software

Per utilizzare il comando manuale NexStar+ o StarSense collegare il cavo AUX in dotazione a una porta AUX sulla montatura Celestron e a una porta AUX sul comando smart per sistemi anticondensa 2x. Quindi, collegare il comando manuale della montatura alla

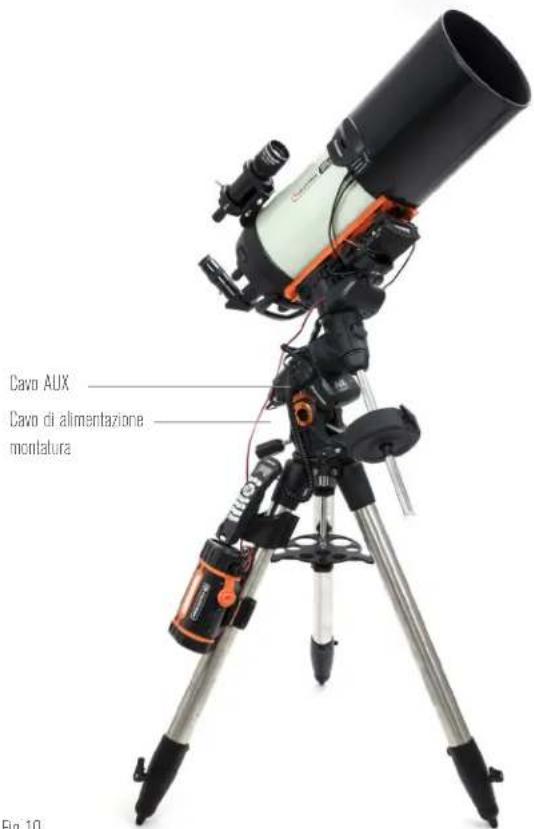

Cavo AUX Cavo di alimentazione montalura Fig 10

Fig 10
Il cavo AUX in dotazione consente la comunicazione tra montatura e comando. È inoltre possibile utilizzare il cavo di alimentazione della montatura in dotazione per alimentare la montatura dalla porta di uscita dell'alimentazione.

montatura come di consueto. In alternativa, è possibile collegare il comando manuale direttamente a una delle porte AUX del comando anticondensa. È inoltre possibile utilizzare il cavo di alimentazione della montatura in dotazione per alimentare la montatura dalla porta di uscita dell'alimentazione (Figura 10).

NOTA: L'alimentazione non passa attraverso le porte AUX a meno che la montatura Celestron sia collegata a una delle porte AUX e accesa. Se non è collegata una montatura Celestron, il comando manuale collegato direttamente a una delle porte AUX non viene alimentato.

6. Utilizzo del comando anticondensa con un comando manuale Celestron

Una volta collegato, è possibile modificare impostazioni e dati di monitoraggio mediante il comando manuale NexStar+ o StarSense. Per fare ciò, accendere la montatura, premere il tasto MENU sul comando manuale, navigare fino al menu del comando anticondensa utilizzando i tasti di scorrimento e premere INVIO. Quindi, utilizzare i tasti di scorrimento per visualizzare le opzioni del menu del comando anticondensa, quindi premere INVIO per selezionare.

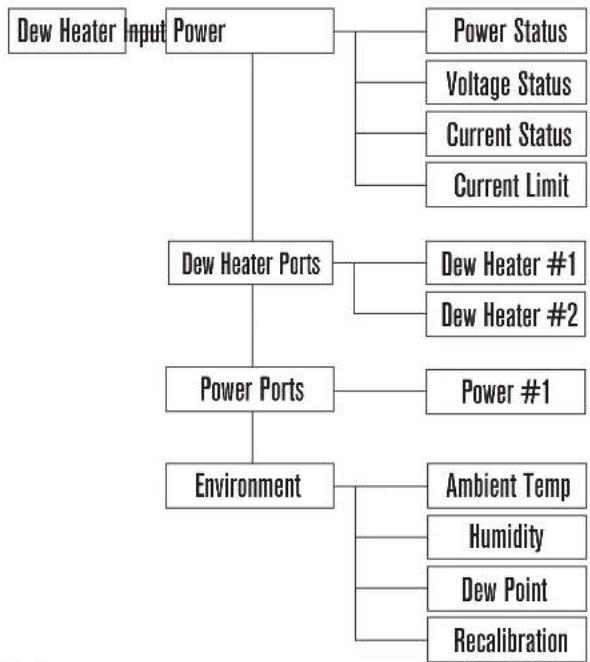

La Figura 11 mostra la struttura del menu del comando anticondensa.

NOTA: Se si utilizza il comando manuale StarSense, occorre utilizzare i tasti di scorrimento per visualizzare il testo intero per alcune funzioni del menu.

POTENZA IN INGRESSO

Selezionare questa opzione per monitorare la potenza consumata dai dispositivi collegati al comando anticondensa. È inoltre possibile

Fig 11
Struttura menu comando manuale del sistema riscaldante anticondensa

verificare la corrente in ingresso dalla fonte di alimentazione e impostare l'apporto massimo di corrente. Utilizzare i tasti di

scorrimento sul comando manuale per scegliere tra le seguenti opzioni, quindi premere INVIO per selezionare.

• Stato alimentazione – Mostra la potenza consumata dai dispositivi collegati al comando anticondensa.
• Stato tensione - Mostra la tensione fornita dalla fonte di alimentazione in ingresso.
• Stato corrente - Mostra la corrente utilizzata dai dispositivi collegati al comando anticondensa.
• Limite corrente – Questo menu consente di impostare la corrente massima per la fonte di alimentazione. Quando la corrente consumata dai dispositivi collegati supera questo limite, la spia LED “Over Current” (Sovracorrente) sul ponte del comando anticondensa si illumina. Premere INVIO per impostare il limite della corrente da 1,0 A a 10,0 A. Al termine, premere INVIO.

NOTA: Se viene superato il limite della corrente e la spia LED "Over Current" (Sovracorrente) si accende, occorre scollegare un dispositivo dal comando anticondensa oppure utilizzare un'altra fonte di alimentazione che fornisca una quantità maggiore di corrente. Se si utilizza un'altra fonte di alimentazione, assicurarsi di modificare il limite della corrente.

PORTE PER SISTEMA RISCALDANTE ANTICONDENSA

Questa opzione mostra la potenza consumata da ciascuna porta per sistema riscaldante anticondensa. Se non si desidera utilizzare il comando automatico intelligente per i sistemi riscaldanti anticondensa, questa opzione consente di impostare manualmente l'uscita di alimentazione per ciascuna porta.

Dopo avere selezionato Porte per sistema riscaldante anticondensa dal menu, è possibile scorrere fino alle due porte. Per ciascuna porta del sistema riscaldante, lo schermo LCD sul comando manuale mostra se la porta è in modalità Manuale o Automatica nonché la potenza rilevata sulla porta in quel momento.

Per passare dalla Modalità automatica alla Modalità manuale, selezionare la porta mediante i tasti di scorrimento, quindi premere INVIO. Quindi utilizzare i tasti di scorrimento per scegliere tra Modalità manuale e Modalità automatica, quindi premere INVIO.

• Se si sceglie la Modalità manuale, occorre specificare il Livello di potenza desiderato. Questo deve essere un numero compreso tra 0 e 100 e rappresenta la percentuale di potenza massima che fluisce verso il sistema riscaldante anticondensa collegato alla porta. Una volta inserito il valore desiderato, premere INVIO. Per disabilitare una porta del sistema riscaldante anticondensa selezionare l'apposita porta, passare a Modalità manuale e impostare il Livello di potenza a 0%.
• Se si sceglie la Modalità automatica, occorre specificare il Livello di aggressione. Questo deve essere un numero compreso tra 1 (aggressione minima) e 10 (aggressione massima) che indica quanto è attivo il comando anticondensa smart nella prevenzione della condensa. L'impostazione di un livello di aggressione maggiore impiegherà più potenza, ma fornirà maggiore prevenzione dalla condensa in caso di mutamento delle condizioni ambientali. In generale, è possibile scegliere l'impostazione di un livello di aggressione inferiore per siti di osservazioni più caldi e asciutti e un'impostazione maggiore per siti di osservazione più freschi e umidi. Inoltre, utilizzare l'impostazione di un livello di aggressione maggiore per aperture maggiori e un livello inferiore in caso di utilizzo di uno scudo anti-rugiada o se l'ambiente è ventoso. Nel caso di incertezza sul livello di aggressione da usare, provare inizialmente 5 (impostazione predefinita). Una volta impostato il livello di aggressione, premere INVIO.

PORTA DI ALIMENTAZIONE

Questa opzione consente di monitorare l'uscita di alimentazione da 12 V CC per un dispositivo collegato alla porta di alimentazione.

Se un dispositivo è collegato alla porta e viene selezionato "Porta

di alimentazione" dal menu del sistema riscaldante anticondensa, lo schermo LCD mostra l'apporto di potenza. Per disabilitare l'alimentazione a una porta per spegnere il dispositivo collegato, premere INVIO per la porta selezionata. Lo schermo LCD mostra il messaggio "Disabilitare porta?". Per procedere, premere INVIO. Se non si desidera disabilitare l'alimentazione, premere INDIETRO. Per riattivare l'alimentazione alla porta e accendere nuovamente il dispositivo collegato, premere nuovamente INVIO.

AMBIENTE

Questa opzione consente di visualizzare i dati provenienti dal sensore ambiente. Qui è inoltre dove è possibile ricalibrare il sensore per prestazioni ottimali. Utilizzare i tasti di scorrimento sul comando manuale per scegliere tra le seguenti opzioni, quindi premere INVIO per selezionare.

• Temperatura ambiente - Mostra la temperatura dell'aria nell'ambiente.
• Umidità – Mostra l'umidità relativa.
• Punto di rugiada – Questo valore viene calcolato in tempo reale utilizzando i dati su temperatura ambiente e umidità. Se la temperatura della lente scende al di sotto del numero visualizzato, si formerà della condensa sulla sua superficie.
• Ricalibratura – Per avviare la ricalibratura del sensore ambiente, selezionare questa opzione e premere INVIO. Il sensore si riscalda per fare evaporare l'umidità accumulata su di esso, fornendo in tal modo una lettura quanto più accurata possibile. La ricalibratura richiede circa 10 minuti dalla pressione del tasto INVIO fino a quando il sensore si è raffreddato nuovamente alla temperatura ambiente. Si consiglia di ricalibrare periodicamente il sensore ambiente, specialmente se il sensore non è stato utilizzato per diverso tempo oppure se è stato conservato in condizioni di umidità.
  Se viene controllata la temperatura ambiente o l'umidità durante la ricalibratura, lo schermo mostra i valori rilevati per ultimi prima dell'inizio della calibratura.

RIABILITAZIONE DI UNA PORTA DISABILITATA

Come discusso in precedenza, le porte del comando anticondensa vengono disabilitate automaticamente se una delle porte consuma più di 84 W (corrente massima 7 A) oppure se il carico totale sul comando supera 120 W (corrente massima 10 A). Per riabilitare una porta dopo che è stata disabilitata automaticamente, procedere come segue.

• Innanzitutto, ridurre il carico sul comando anticondensa.
• Per selezionare la porta disabilitata, premere MENU, scorrere fino a "Sistema riscaldante anticondensa", quindi premere INVIO. Quindi scorrere su "Porta sistema riscaldante anticondensa" oppure "Porta di alimentazione" e premere INVIO.
• Lo schermo LCD mostra il messaggio "Ripristinare fusibile?" Premere INVIO per riabilitare la porta.

NOTA: Se il carico totale del comando anticondensa supera 120 W (corrente massima 10 A), occorre riabilitare tutte le porte.

7. Connessione a un PC

Per alcuni tipi di configurazione risulta più comodo collegare il comando smart per sistemi anticondensa 2x a un PC per regolare le impostazioni e i dati di monitoraggio. Ciò è ancora più valido nel caso si utilizzi già un PC per controllare la montatura o eventuali termocamere o videocamere guida.

Per un collegamento cablato occorre un cavo USB da tipo A a tipo B (non in dotazione). Collegare alla porta PC del comando anticondensa e a una porta USB del PC. Una volta alimentato il comando anticondensa, il computer dovrebbe riconoscerlo.

Se si utilizza una montatura computerizzata Celestron, è possibile connettersi alla montatura e comandarla attraverso il comando smart

per sistemi anticondensa mediante il software per PC gratuito CPWI. Per fare ciò utilizzare il cavo AUX in dotazione per collegare una delle porte AUX del comando a una delle porte AUX della montatura.

Per collegare un PC al comando anticondensa tramite wireless utilizzando il modulo Wi-Fi SkyPortal opzionale, occorre una montatura Celestron e il modulo Wi-Fi (venduti separatamente). Collegare il modulo Wi-Fi alla porta AUX della montatura. Collegare un'altra porta AUX sulla montatura a una delle porte AUX del comando anticondensa mediante il cavo AUX in dotazione. È inoltre possibile utilizzare il cavo di alimentazione della montatura in dotazione per alimentare la montatura da una delle porte di uscita dell'alimentazione (Figura 12). Una volta collegati tutti i cavi, accendere la montatura.

NOTA: Se la montatura presenta esclusivamente una porta AUX, occorre acquistare il separatore di porte AUX opzionale. Ciò trasforma la porta AUX della montatura in due porte AUX.

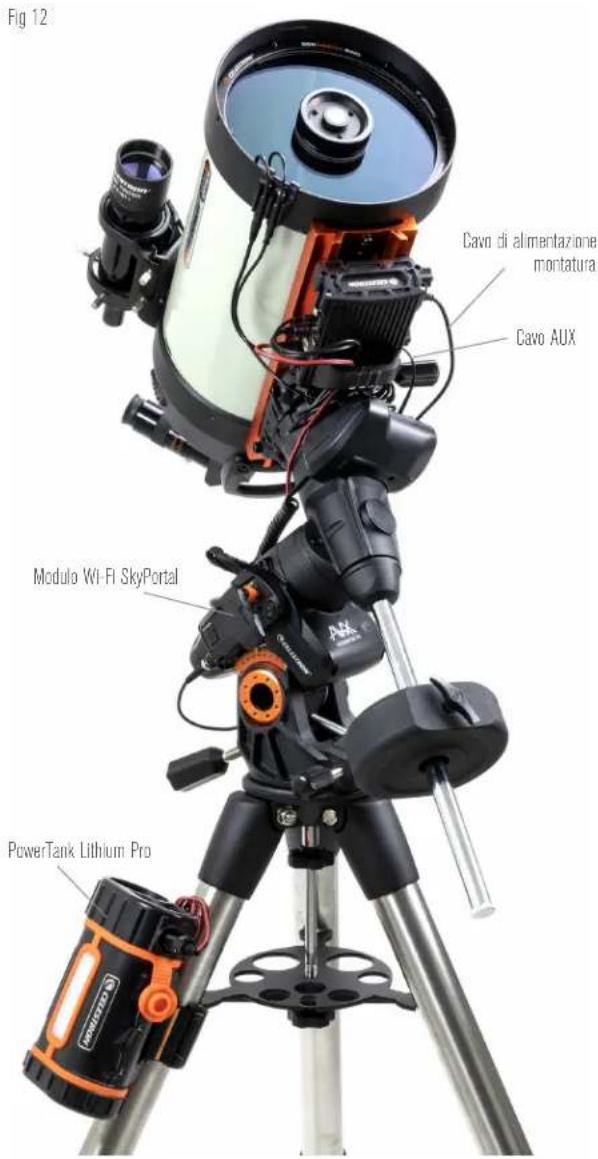

Fig 12 Cavo di alimentazione montatura Cavo AUX Modulo Wi-Fi SkyPortal PowerTank Lithium Pro

So si utilizza una montatura Celestron con il Modulo Wi-Fi SkyPortal, è possibile collegarsi al comando via Wi-Fi attraverso la montatura mediante il cavo AUX in dotazione. È inoltre possibile utilizzare il cavo di alimentazione della montatura in dotazione per alimentare la montatura dalla porta di uscita dell'alimentazione.

8. Utilizzo del comando anticondensa con il software CPWI

Se si sta già controllando il telescopio o la videocamera da un computer, sarà ancora più entusiasmante controllare il comando smart per sistemi anticondensa 2x mediante il nostro software gratuito CPWI Celestron. Per scaricare l'ultima versione visitare: https://www.celestron.com/pages/celestron-pwi-telescope-control-software

Installare il software e aprire CPWI. Selezionare "Avvio" quando appare la finestra iniziale. Quindi, fare clic sull'icona "Connessione" nell'angolo in alto a sinistra dello schermo. Se si sta utilizzando un collegamento via cavo, selezionare "USB montatura". Se si sta utilizzando il modulo Wi-Fi SkyPortal, fare clic sull'icona "Connessione", quindi selezionare "WiFi".

Il software CPWI dovrebbe rilevare e connettersi al comando anticondensa. Una volta effettuato il collegamento, l'icona del sistema riscaldante anticondensa dovrebbe apparire nel menu di scelta sulla sinistra dello schermo.

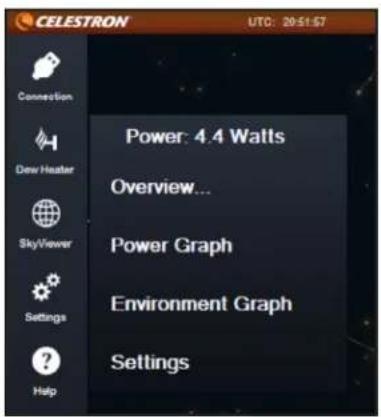

Selezionare l'icona del sistema riscaldante anticondensa per mostrare il relativo menu (Figura 13). La prima riga del menu del sistema riscaldante anticondensa indica la potenza totale consumata da tutti i dispositivi collegati al comando anticondensa. Per accedere a ulteriori dati, fare clic su Panoramica.

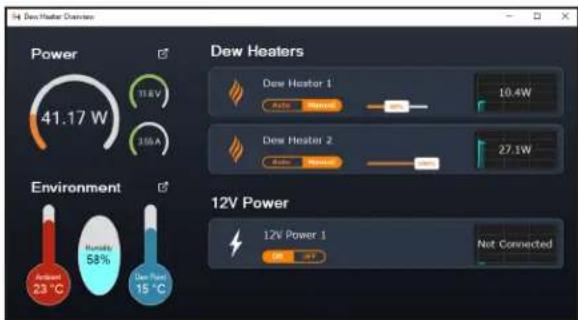

La schermata Panoramica mostra la potenza consumata da ciascuna porta del comando anticondensa (Figura 14). L'icona vicino a ciascuna porta attualmente in uso diventa arancione con un piccolo grafico a destra che indica la potenza consumata. Nell'angolo in alto a sinistra della schermata Panoramica è possibile visualizzare

la potenza e la corrente totali consumate dal comando anticondensa e la tensione in ingresso della fonte di alimentazione. Al di sotto di tale dato è possibile visualizzare i dati relativi a temperatura ambiente e umidità provenienti dal sensore ambiente e il punto di rugiada calcolato.

Il menu Panoramica è inoltre dove è possibile abilitare o disabilitare ciascuna porta di uscita, comprese le due porte del sistema riscaldante anticondensa e la porta di uscita dell'alimentazione. Se ci si collega da remoto al PC connesso al comando anticondensa, è possibile accendere e spegnere i dispositivi da remoto. Per la porta di alimentazione, utilizzare semplicemente il tasto ON/OFF. Per le porte del sistema riscaldante anticondensa selezionare "Manuale" e impostare il livello di potenza a zero.

Come discusso in precedenza, il comando anticondensa disabilita automaticamente le porte se è presente un carico eccessivo su una delle porte (più di 84 W) oppure se il carico totale sul comando supera 120 W (corrente massima 10 A). Se ciò accade, appare una notifica di fusibile bruciato nonché un pulsante "RIPRISTINA FUSIBILE" vicino alle porte interessate nella schermata Panoramica (Figura 15). Per riabilitare una porta dopo che è stata disabilitata automaticamente, ridurre innanzitutto il carico sulla porta come necessario. Quindi, fare clic sul pulsante "RIPRISTINA FUSIBILE" per riabilitare l'alimentazione sulla porta.

46 Dew Heater Control Power 37.9 W 11.6V 326A Dew Heaters Dew Heater 1 Auto Monok 10:2W Dew Heater 2 Auto Monok 27W Environment Ambient 24 °C Humidity 57% Dew Point 15 °C 12V Power 12V Power RESET FUSE Fuse Shorted!

Fig 15

Se la potenza su una porta supera 84 W, la porta si disattiva automaticamente. Per riabilitarla, ridurre il carico sulla porta interessata, quindi fare clic sul pulsante RIPRISTINA FUSIBILE.

NOTA: Se il carico totale del comando anticondensa supera 120 W (corrente massima 10 A), occorre riabilitare tutte le porte.

Sotto ciascuna porta del sistema riscaldante anticondensa sono presenti pulsanti per passare dalla Modalità di controllo automatica intelligente alla Modalità di controllo manuale:

• Se si sceglie la Modalità manuale, occorre specificare il Livello di potenza desiderato. Questo deve essere un numero compreso tra 0 e 100 e rappresenta la percentuale di potenza massima che fluisce verso il sistema riscaldante anticondensa collegato alla porta. Una volta inserito il valore desiderato, premere INVIO.
• Per disabilitare una porta del sistema riscaldante anticondensa, selezionare Controllo manuale e impostare il cursore su 0%.
• Se si sceglie la Modalità automatica, occorre specificare il Livello di aggressione. Questo deve essere un numero compreso tra 1 (aggressione minima) e 10 (aggressione massima) che indica quanto è attivo il comando anticondensa nella prevenzione della condensa. L'impostazione di un livello di aggressione maggiore impiegherà più potenza, ma fornirà maggiore prevenzione della condensa in caso di mutamento delle condizioni ambientali. In generale, è possibile scegliere l'impostazione di un livello di aggressione inferiore per siti di osservazioni più caldi e asciutti e un'impostazione maggiore per siti di osservazione più freschi e umidi. Inoltre, utilizzare l'impostazione di un livello di aggressione

maggiore per aperture maggiori e un livello inferiore in caso di utilizzo di uno scudo anti-rugiada o se l'ambiente è ventoso. Utilizzare il cursore per impostare il livello di aggressione. Nel caso di incertezza sul livello di aggressione da usare, provare inizialmente 5 (impostazione predefinita).

È possibile rinominare ciascuna porta presente nella schermata

Port Name Editor Specify a Custom Port Name: Dew Heater 1 Cancel OK

Fig 16
Finestra Modifica nome porta

Panoramica facendo clic sul nome della porta. Appare la finestra di Modifica nome porta (Figura 16) ed è possibile digitare il nuovo nome. Al termine fare clic sul pulsante OK; quindi apparirà il nuovo nome della porta. Ciò consente di mantenere in ordine tutti i comandi poiché è possibile rinominare ciascuna porta del dispositivo collegato. Per esempio, è possibile rinominare la porta "Anello riscaldante anticondensa 8 pollici" o "Montatura CGX".

Fig 17
Finestra Grafico potenza

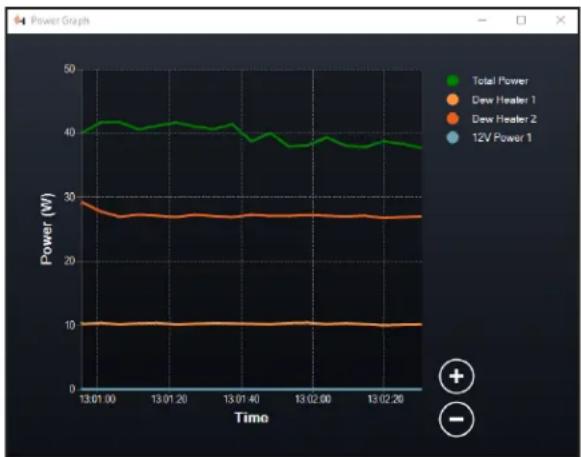

GRAFICO POTENZA

Selezionare “Grafico potenza” dal menu del sistema riscaldante anticondensa per far apparire la relativa finestra (Figura 17). È inoltre possibile accedere al Grafico potenza dalla schermata Panoramica facendo clic sulla freccetta del collegamento rapido a fianco alla parola “Alimentazione” nell'angolo in alto a sinistra della schermata Panoramica.

Il Grafico della potenza mostra il consumo energetico nel tempo per tutti i dispositivi collegati alle porte del sistema riscaldante anticondensa e alla porta di uscita alimentazione. Ciascuna linea colorata nel grafico rappresenta una diversa porta. Se si desidera modificare il colore di una porta, spostare il cursore sulla porta desiderata e fare clic con il tasto destro.
È possibile nascondere una porta dal grafico facendo clic sul cerchio a sinistra del nome della porta. Per riabilitare la relativa linea nel

grafico, basta fare nuovamente clic sul cerchio.

Per ingrandire una determinata porzione di tempo nel grafico per accedere a maggiori dettagli, utilizzare i cerchi "+" e "-" nell'angolo inferiore destro del grafico. Se si utilizza un touchscreen, è inoltre possibile avvicinare le dita per ingrandire oppure utilizzare la rotellina del mouse per ingrandire e ridurre l'ingrandimento. Utilizzare il cursore che appare sulla parte inferiore del grafico per trovare una determinata porzione di tempo.

GRAFICO AMBIENTE

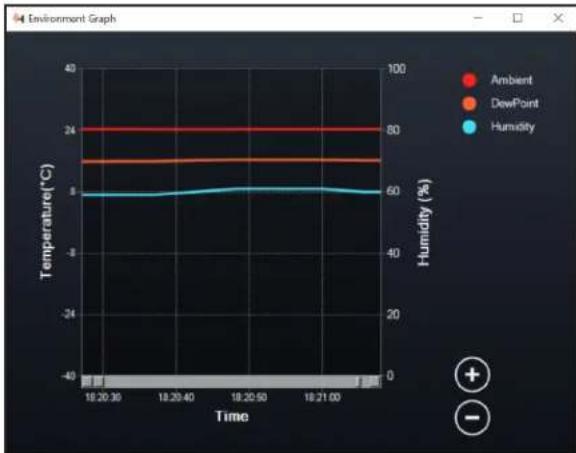

Selezionare "Grafico ambiente" dal menu del sistema riscaldante anticondensa per far apparire la relativa finestra (Figura 18). È inoltre possibile accedere al Grafico ambiente dalla schermata Panoramica facendo clic sulla freccetta del collegamento rapido a fianco alla parola "Ambiente" nell'angolo in alto a sinistra della schermata Panoramica. Questo grafico mostra la temperatura dell'aria dell'ambiente, l'umidità o il punto di rugiada calcolato in un dato lasso di tempo. La temperatura

Fig 18

Finestra Grafico ambiente

dell'aria e il punto di rugiada sono misurati nella scala della temperatura in °C a sinistra del grafico. L'umidità è misurata dalla relativa scala in % a destra del grafico. Ciascuna linea colorata nel grafico rappresenta un diverso valore. Se si desidera modificare il colore di un determinato valore, spostare il cursore su di esso e fare clic con il tasto destro.

È possibile nascondere un valore dal grafico facendo clic sul cerchio a sinistra del nome del valore sul grafico. Per riabilitare la relativa linea nel grafico, basta fare nuovamente clic sul cerchio.

Per ingrandire una determinata porzione di tempo nel grafico per accedere a maggioni dettagli, utilizzare i cerchi “+” e “-” nell'angolo inferiore destro del grafico. Se si utilizza un touchscreen, è inoltre possibile avvicinare le dita per ingrandire oppure utilizzare la rotellina del mouse per ingrandire e ridurre l'ingrandimento delle porzioni di tempo. Utilizzare il cursore che appare sulla parte inferiore del grafico per trovare una determinata porzione di tempo.

Per modificare l'unità di misura da gradi Fahrenheit (impostazione predefinita) a gradi Celsius, utilizzare l'opzione "Impostazioni" dal menu del sistema riscaldante anticondensa.

IMPOSTAZIONI

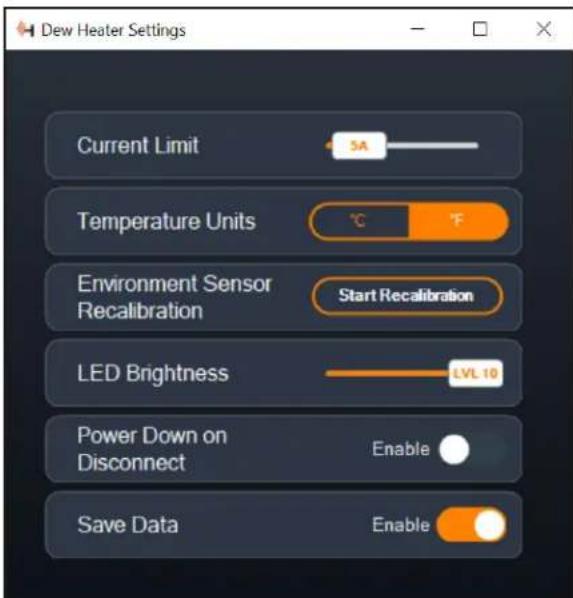

L'opzione "Impostazioni" del menu del sistema riscaldante anticondensa apre la relativa finestra Impostazioni (Figura 19).

- Limite corrente

Finestra Impostazioni sistema riscaldante anticondensa

- Utilizzare il cursore per impostare la corrente massima per la fonte di alimentazione utilizzata. Se l'apporto di potenza del comando anticondensa supera la corrente massima impostata, la spia LED "Over Current" (Sovracorrente) sul ponte della scocca del comando anticondensa si accende. Se ciò accade occorre ridurre la potenza spegnendo i dispositivi collegati al comando anticondensa. In alternativa è possibile utilizzare una diversa fonte di alimentazione capace di fornire una quantità maggiore di corrente. In questo caso assicurarsi di regolare di conseguenza il limite della corrente.

- Unità temperatura

- Per modificare le unità della temperatura nel software CPWI mediante i pulsanti °C e °F.

- Ricalibratura sensore ambiente

- Utilizzare il pulsante "Avvio ricalibratura" per ricalibrare il sensore ambiente. Questo riscalda il sensore per fare evaporare l'umidità accumulata su di esso. La ricalibratura serve a fornire letture più accurate da parte del sensore. Occorrono circa 10 minuti perché il sensore si riscaldi e successivamente si raffreddi. Si consiglia di ricalibrare periodicamente il sensore ambiente, specialmente se il sensore non è stato utilizzato per diverso tempo oppure se è stato conservato in condizioni di umidità. Questo consente un utilizzo il più efficiente possibile della potenza dei sistemi di riscaldamento anticondensa.

Se viene controllata la temperatura ambiente o l'umidità durante la ricalibratura, lo schermo mostra i valori rilevati per ultimi prima dell'inizio della calibratura.

- Luminosità LED

- Impostare la luminosità delle spie LED sul comando anticondensa tramite il cursore. Uno imposta la luminosità minima, mentre dieci imposta la luminosità massima.

- Spegnimento alla disconnessione

- È possibile scegliere di spegnere tutti i dispositivi collegati

quando si scollega il comando anticondensa dal CPWI. Per fare ciò, fare clic sul pulsante Abilita. Quando si ricollega il CPWI, tutte le porte vengono riabilitate. Se questa funzione non viene abilitata, una volta scollegato il CPWI, l'alimentazione continua a fluire verso il comando anticondensa.

- Salva dati

- Questa funzione consente di esportare dati grezzi dal comando anticondensa in formato .CSV, che può essere aperto con Microsoft Excel oppure Google Sheets. Se questa opzione viene selezionata, il file .CSV viene salvato nella seguente cartella sul PC: Documents\Celestron\CPWI

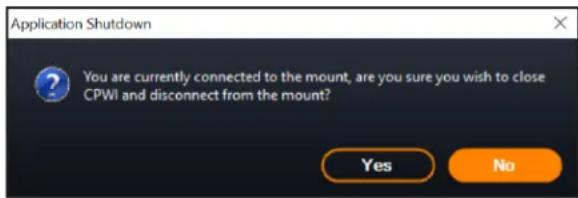

Per scollegarsi dal Comando smart per sistemi anticondensa 2x al termine di una sessione di osservazione, è possibile chiudere il CPWI così da fare apparire la finestra Chiusura applicazione (Figura 20), oppure è possibile selezionare l'icona "Connessione" nell'angolo in alto a sinistra e selezionare "Disconnetti." Se è stato selezionato "Spegnimento alla disconnessione" dal menu Sistema riscaldante anticondensa>Impostazioni, tutti i dispositivi collegati al comando anticondensa si spengono. In caso contrario, l'alimentazione continua a fluire attraverso le porte del comando anticondensa.

Finestra Chiusura applicazione

9. Specifiche

Peso: 1 kg (1,2 libbre)

Dimensioni: 13,97 x 11,43 x 8,2 cm (5,5" x 4,5" x 3,25")

Scocca: Alluminio, raffreddamento a freddo, fermi a coda di rondine e fascia per treppiede integrati

Ingresso alimentazione: Tensione di ingresso nominale 12 V CC, max 13,8 V CC, corrente di ingresso max 10 A, connettore cilindrico con punta positiva da 5,5 mm/2,1 mm

Porta uscita alimentazione: Connettore cilindrico 12 V CC con punta positiva da 5,5 mm/2,1 mm, corrente in uscita max 7 A

Uscite sistema riscaldante anticondensa: 2x connettori jack RCA, 12 V CC, corrente in uscita max 7 A per ciascuna porta

Connettore jack termistore: 2x jack audio 2,5 mm, compatibile con anelli riscaldanti anticondensa Celestron e termistore Celestron opzionale

Porte AUX: 2x porte AUX, compatibili con montature Celestron e altri prodotti Celestron

Sensore ambiente: Integrato, fornisce dati relativi a temperatura ambiente e umidità, può essere ricalibrato per prestazioni ottimali

Protezione circuito: fusibili ripristinabili internamente per ciascuna porta, protezione per polarità invertita, sottotensione, sovratensione, sottocorrente, sovracorrente

Firmware: Disponibile aggiornamento tramite il software Celestron Firmware Manager (CFM)

Cavo di alimentazione: Connettore cilindrico con punta positiva filettata 5,5 mm/2,1 mm a un'estremità, spina accendisigari dall'altra, fusibile 10 A, filo da 1,626 (16 gauge)

Appendice A: Esempi su come determinare i requisiti di alimentazione

ESEMPIO CONFIGURAZIONE N. 1

• Anello riscaldante anticondensa 8" Celestron collegato alla porta n. 1 del sistema riscaldante anticondensa
• Massimo apporto di corrente all'anello riscaldante anticondensa 8" = 1,7 A
• Potenza massima richiesta dall'anello riscaldante anticondensa 8" = 12 V x 1,7 A = 20,4 W

- Montatura EQ Advanced VX Celestron collegata alla porta di alimentazione n. 2

• Massimo apporto di corrente alla montatura EQ Advanced VX mentre ruota alla massima velocità = circa 2,0 A
• Potenza massima richiesta dalla montatura EQ Advanced VX mentre ruota alla massima velocità = 12 V x 2,0 A = 24,0 W

In questo esempio, la potenza massima totale richiesta dal comando anticondensa sarebbe 48 W.

- Se si ha accesso a un'alimentazione CA, è una buona idea scegliere l'adattatore CA 5 A Celestron, che può gestire fino a 60 W, per alimentare il comando anticondensa.

- Per configurazioni portatili, la batteria Celestron PowerTank Lithium Pro fornisce una potenza fino a 120 W (corrente massima 10 A), pertanto sarebbe perfetta per questo esempio di configurazione.

- La capacità della batteria del PowerTank Lithium Pro è di 158,7 W/h. Il comando anticondensa impiega circa 48 watt di potenza all'ora. Pertanto, in questo esempio, la batteria dura oltre 3 ore. Nel caso si utilizzi il comando automatico intelligente per l'anello riscaldante anticondensa, ci si può aspettare che la durata della batteria sia significativamente maggiore poiché l'anello non funzionerà continuamente alla massima potenza. Similmente, se il telescopio non viene ripetutamente ruotato alla massima velocità, il consumo di energia da parte della montatura sarà notevolmente inferiore, prolungando ulteriormente la durata della batteria.

ESEMPIO CONFIGURAZIONE N. 2

- Anello riscaldante anticondensa 11" Celestron collegato alla porta n. 1 del sistema riscaldante anticondensa

• Massimo apporto di corrente all'anello riscaldante anticondensa 11" = 2,5 A
• Potenza massima richiesta dall'anello riscaldante anticondensa 11" = 12 V x 2,5 A = 30,0 W

- Fascia/nastro riscaldante di un altro produttore per telescopio guida collegato alla porta del sistema riscaldante anticondensa n. 2.

• Massimo apporto di corrente a fascia/nastro riscaldante per telescopio guida = circa 1,0 A
• Potenza massima richiesta da fascia/nastro riscaldante per telescopio guida = 12 V x 1,0 A = 12,0 W

- Montatura EQ CGX Celestron collegata alla porta di alimentazione n. 2

- Massimo apporto di corrente alla montatura EQ CGX mentre ruota alla massima velocità = circa 3,0 A

- Potenza massima richiesta dalla montatura EQ CGX mentre ruota alla massima velocità = 12 V x 3,0 A = 36,0 W

In questo esempio, la potenza massima totale richiesta dal comando anticondensa sarebbe 78 W.

- Se si ha accesso a un'alimentazione CA, un'alimentazione a elevata potenza da CA a CC è adatta per alimentare il comando. L'adattatore CA 5 A Celestron non è adatto perché la sua potenza massima è 60 W.

- Se la tensione della fonte di alimentazione da CA a CC è variabile, assicurarsi di impostarla su 12 V prima di collegarla al comando. Inoltre, ricordare che il connettore jack dell'ingresso di alimentazione ha una punta positiva.

- Per configurazioni portatili, la batteria Celestron PowerTank Lithium Pro fornisce una potenza fino a 120 W (corrente massima 10 A), pertanto sarebbe adatta per questo esempio di configurazione. Tuttavia, potrebbe non avere una capacità sufficiente per l'intera sessione di osservazione.

- La capacità della batteria del PowerTank Lithium Pro è di 158,7 W/h. Il comando anticondensa impiega circa 78 watt di potenza all'ora. Pertanto, in questo esempio, la batteria dura circa 2 ore. Nel caso si utilizzi il comando automatico intelligente per l'anello riscaldante anticondensa, ci si può aspettare che la durata della batteria sia significativamente maggiore poiché l'anello non funzionerà continuamente alla massima potenza. Similmente, se il telescopio non viene ripetutamente ruotato alla massima velocità, il consumo di energia da parte della montatura sarà notevolmente inferiore, prolungando ulteriormente la durata della batteria.

- Per configurazioni portatili che si prevede di utilizzare per tutta la notte, si consiglia una batteria nautica da 12 V CC o un'altra batteria portatile da 12 V CC con un'elevata capacità.

- Se si prevede di catturare immagini per tutta la notte (8 ore) con questa configurazione, occorre una batteria nautica con una capacità di 78 W x 8 ore = 624 W/h (i.e. circa 52 A/h @ 12 V CC).

CELESTRON®

© 2021 Celestron • Tutti i diritti riservati.

celestron.com/pages/technical-support

2835 Columbia Street • Torrance, CA 90503 Stati Uniti

AOTA FCC: La presente apparecchiatura è stata testata ed è risultata conforme ai limiti imposti per i dispositivi digitali di Classe B, si sensi della Parte 15 delle Normative FCC. Tali limiti sono stati ricoli per fornire un'acoguala protezione nei confronti di interferenza dannose in installazioni residenziali. La presente apparecchiatura gonora, utilizza e può irradiare energia in radio frequenza e, se non instata e utilizzata conformamente alle istruzioni, può causare interferenze dannose alle radicocomunicazioni. Tuttavia, non esiste alcura a garanzia che l'interferenza non si verificili in una particolare installazione. Nel caso in cui la presente apparecchiatura causi interferenze dannose alla risazione radio o televisiva, il che potrebbe essere determinato dall'accensione e dallo spegnimento dell'apparecchiatura, l'utente è incoraggiato a tantara di correggere l'interferenza mediante una cì più dalla misure seguenti.

• Riorientare o riposizionare l'antenna di ricezione.
- Aumentare la distanza tra l'apparecchiatura e il ricevitore.
- Collegare l'apparecchiatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
- Consultare il rivenditore o un tecnico specializzato per ricevere assistenza

Il presente dispositivo è conforme alla Parte 15 delle Norme FCC. L'utilizzo è soggetto alle seguenti due condizioni (1)

Il presente dispositivo non deve causare interferenze danrose, e (2) il presente dispositivo deve accettare qualsiasi

interferenza ricevuta, comprese interferenze che potrebbero causare un funzionamento indesiderato.

Notare che carrioli o modifiche non approvati espressamente dall'ente responsabile della conformità possono annullare l'autorità dell'utente a mettere in funzione l'apparecchiatura.

Il design del prodotto e le specifiche sono soggetti a modifiche senza previa notifica.

Questo prodotto è progettato per essere utilizzato da persone di età pari o superiore ai 14 anni.
