MANUALE UTENTE HDS 1D36X HOOVER

IT Guida pratica all'uso

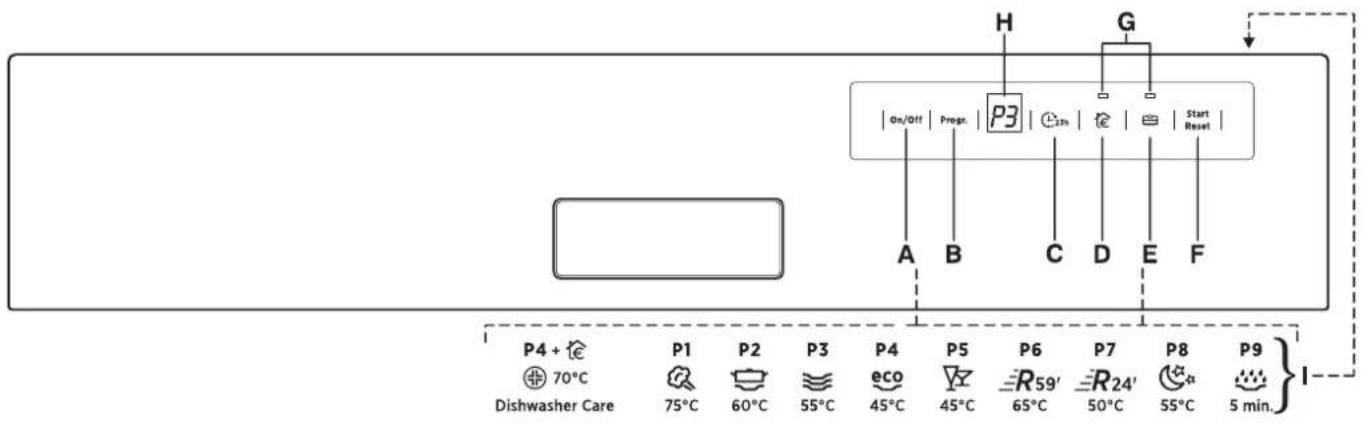

DESCRIZIONE DEI COMANDI

H G On/Off | Progr. | P3 | Lm | E | Start Reset | A B C D E F P4 + € 70°C Dishwasher Care P1 P2 P3 P4 P5 P6 P7 P8 P9 75°C 60°C 55°C 45°C 45°C 65°C 50°C 55°C 5 min.

A Pulsante "ON/OFF"
B Pulsante "SELEZIONE PROGRAMMA"
C Pulsante "PARTENZA DIFFERITA"
D Pulsante opzione "SUPER ECO"
E Pulsante opzione "ALL IN 1"

F Pulsante "START"/"RESET"
(avvio/annullamento programma)
G Spie "SELEZIONE OPZIONE"
H Display digitale
I Descrizione programmi

DIMENSIONI
Larghezza x Altezza x Profondità (cm) 59,8 x 31,8 ÷ 89,8 x 57
Ingombro con porta aperta (cm) 117
DATI TECNICI
Coperti (EN 50242)		13
Capacità con pentole e piatti		8 persone
Pressione nell'impianto idraulico (MPa)		Min. 0,08 - Max. 0,8
Ampere fusibile / Potenza max. assorbita / Tensione d'alimentazione		Vedere targhetta dati
CONSUMI (programmi principali)*
Programma Energia (kWh) Acqua (L)
VAPORE	2,00	19,5
UNIVERSALE	1,44	13,5
ECO	1,01	10
RAPIDO 24'	0,59	9
Consumo di energia nei modi spento e stand-by: 0,45 W / 0,45 W
*Valori misurati in laboratorio secondo la Norma Europea EN 50242 (nell'uso quotidiano, sono possibili differenze).

SCELTA DEL PROGRAMMA E FUNZIONI PARTICOLARI

Impostazione dei programmi

■ Aprire lo sportello ed introdurre le stoviglie da lavare.
■ Premere il pulsante "ON/OFF" per circa 2 secondi. Sul display verranno visualizzati due trattini.
■ Scegliere un programma premendo il pulsante "SELEZIONE PROGRAMMA".
Se si desidera selezionare un'opzione, premere il pulsante corrispondente (la relativa spia s'illuminerà).

Le opzioni possono essere attivate o disattivate ENTRO un minuto dalla partenza del programma.

■ Premere il pulsante "START". Il display visualizzerà il tempo di durata del programma, alternando l'indicazione delle ore a quella dei minuti [Es: 1 h (1 ora) / 25 (25 minuti)].

A sportello chiuso, dopo un segnale acustico, il programma si avvierà automaticamente. Il display visualizzerà il tempo rimanente a fine ciclo.

ENTRO un minuto dalla partenza del ciclo di lavaggio, è possibile scegliere un altro programma, semplicemente premendo il pulsante "SELEZIONE PROGRAMMA".

Programmi "IMPULSE"

I programmi "IMPULSE" utilizzano una tecnica di lavaggio ad impulsi, che riduce i consumi, il rumore e migliora le prestazioni.

IMPORTANTE

Il funzionamento "intermittente" della pompa di lavaggio NON è indice di un malfunzionamento, ma è una caratteristica particolare del lavaggio ad impulsi ed è quindi segnale del corretto svolgimento del programma.

Interruzione di un programma

Sconsigliamo l'apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si apre lo sportello (per esempio perché si vogliono aggiungere delle stoviglie) la macchina si ferma automaticamente e sul display viene visualizzato lampeggiante il tempo rimanente alla fine del ciclo.

Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto.

IMPORTANTE

E' possibile interrompere il programma in corso anche senza aprire lo sportello, premendo il pulsante "ON/OFF".

In tal caso, affinché il ciclo riparta dal punto in cui era stato interrotto, sarà sufficiente premere nuovamente il pulsante "ON/OFF".

ATTENZIONE!

Se si apre lo sportello mentre la lava- stoviglie è nella fase di asciugatura, viene attivato un segnale acustico intermittente, per avvisare che il ciclo non è ancora terminato.

Modifica di un programma in corso

Se si vuole cambiare o annullare un programma già in corso, procedere nel seguente modo:

■ Tenere premuto per almeno 3 secondi il pulsante "RESET". Sul display verrà visualizzato "00" e verranno emessi dei segnali acustici.
■ Il programma in corso verrà annullato. Sul display verranno visualizzati due trattini.
■ A questo punto sarà possibile impostare un nuovo programma.

ATTENZIONE!

Prima di far partire un nuovo programma, è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse, ripristinare la dose nel contenitore.

Svolgimento del programma

Durante lo svolgimento del programma, nel display viene visualizzato il tempo rimanente a fine ciclo che si aggiornerà automaticamente col trascorrere dei minuti.

Nel caso d'interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l'alimentazione elettrica.

Fine del programma

La fine del programma verrà indicata tramite un segnale acustico (se non disattivato) della durata di 5 secondi, ripetuto per 3 volte ad intervalli di 30 secondi. La lavastoviglie si spegnerà automaticamente.

Pulsanti opzione

Pulsante "SUPER ECO"

Questo pulsante consente un risparmio di tempo e di energia mediamente del 25% (a seconda del ciclo scelto) riducendo il riscaldamento finale dell'acqua ed i tempi d'asciugatura, durante l'ultimo risciacquo. E'consigliato per il lavaggio serale, se non è necessario riavere subito, perfettamente asciutte, le stoviglie appena lavate. Per ottenere una migliore asciugatura, si consiglia di socchiudere la porta a fine ciclo, per favorire la circolazione naturale dell'aria nella lavastoviglie.

Pulsante "ALL IN 1"

Questa opzione permette l'utilizzo ottimale dei detersivi combinati "ALL in 1" ("3 in 1"/"4 in 1"/"5 in 1", ecc.). Premendo questo pulsante, il programma di lavaggio impostato viene modificato, in modo da ottenere la migliore prestazione dai detersivi combinati; inoltre, viene disattivato l'indicatore di mancanza sale.

ATTENZIONE!

Una volta selezionata, l'opzione resta attiva (spia corrispondente accesa) anche per successivi programmi di lavaggio e potrà essere disattivata (spia corrispondente spenta) solo premendo nuovamente il relativo pulsante.

IMPORTANTE

L'uso di quest'opzione è raccomandato specialmente in caso di utilizzo del programma RAPIDO 24', la cui durata sarà prolungata di circa 15 minuti per consentire una migliore azione del detersivo in pastiglie.

Indicazione mancanza sale

Quando diviene necessario provvedere a riempire il contenitore del sale, all'accensione della lavastoviglie sul display verrà visualizzato "SL".

La comparsa di macchie biancastre sulle stoviglie è generalmente un indice importante di mancanza del sale.

Pulsante "PARTENZA DIFFERITA" ^23h

Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo compreso tra 1 e 23 ore.

Per impostare la partenza ritardata procedere nel seguente modo:

■ Premere il pulsante "PARTENZA DIFFERITA" (sul display verrà visualizzata la scritta"00").
■ Premere nuovamente il pulsante per incrementare il ritardo in ore (ad ogni pressione il ritardo viene incrementato di 1 ora, fino ad un massimo di 23).
■ Per avviare il conteggio, premere il pulsante "START". Il display visualizzerà il tempo rimanente alla partenza del programma.

Alla fine del conteggio, il programma partirà automaticamente e sul display verrà visualizzata la durata del ciclo scelto.

Se si desidera annullare la partenza ritar-data procedere nel seguente modo:

■ Tenere premuto per almeno 3 secondi il pulsante "RESET". Sul display verrà visualizzato "00" e verranno emessi dei segnali acustici.
■ La partenza ritardata ed il programma selezionato verranno annullati. Sul display verranno visualizzati due trattini.
A questo punto, se si desidera far partire la lavastoviglie, sarà necessario impostare nuovamente il programma desiderato ed eventualmente selezionare i pulsanti opzione, come indicato nel paragrafo "IMPOSTAZIONE DEI PROGRAMMI".

Esclusione segnalazione acustica di FINE PROGRAMMA

La segnalazione acustica di fine programma può essere disattivata nel seguente modo:

IMPORTANTE

Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELEZIONE PROGRAMMA" e contemporaneamente accendere la lavastoviglie con il pulsante "ON/OFF" (verrà emesso un breve suono).
2. Continuare a tenere premuto il pulsante "SELEZIONE PROGRAMMA" per almeno 15 secondi (durante questo periodo si udiranno 2 segnali acustici).
3. Rilasciare il pulsante nel momento in cui verrà emesso il secondo segnale acustico (nel display verrà visualizzato "b1" che sta ad indicare che la suoneria è attivata).
4. Premere nuovamente lo stesso pulsante (apparirà "b0" che sta ad indicare che la suoneria è disattivata).
5. Spegnere la lavastoviglie premendo il pulsante "ON/OFF" per rendere effettiva la nuova impostazione.

Per riattivare la suoneria, seguire la stessa procedura.

Memorizzazione dell'ultimo programma utilizzato

Per abilitare la memorizzazione dell'ultimo programma utilizzato procedere nel seguente modo:

IMPORTANTE

Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELEZIONE PROGRAMMA" e contemporaneamente accendere la lavastoviglie con il pulsante "ON/OFF" (verrà emesso un breve suono).
2. Continuare a tenere premuto il pulsante "SELEZIONE PROGRAMMA" per almeno 30 secondi (durante questo periodo si udiranno 3 segnali acustici).
3. Rilasciare il pulsante nel momento in cui verrà emesso il TERZO segnale acustico (sul display verrà visualizzato "A0" che sta ad indicare che la memorizzazione è disattivata).
4. Premere nuovamente lo stesso pulsante (sul display verrà visualizzato "A1" che sta ad indicare che la memorizzazione è attivata).
5. Spegnere la lavastoviglie premendo il pulsante "ON/OFF" per rendere effettiva la nuova impostazione.

Per disattivare la memorizzazione, seguire la stessa procedura.

IMPORTANTE

Questa lavastoviglie è dotata di un dispositivo di sicurezza antitrabocco che, in caso di anomalia, interviene scaricando l'acqua in eccesso.

ATTENZIONE!

Per evitare l'intervento intempestivo del dispositivo di sicurezza antitrabocco, si raccomanda di non muovere o inclinare la lavastoviglie durante il funzionamento.

Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca.

La lavastoviglie è in grado di segnalare una serie di anomalie visualizzate sul display SEGNALAZIONE AUTOMATICA DI ANOMALIE

ANOMALIA CAUSA RIMEDIO
Sul display compare E2 accompagnato da un breve segnale acustico.	Mancanza acqua (rubinetto dell'acqua chiuso).	Spegnere la lavastoviglie, aprire il rubinetto e reimpostare il ciclo.
Sul display compare E3 accompagnato da un breve segnale acustico.	La macchina non riesce a scaricare l'acqua dalla vasca.	Verificare se il tubo di scarico è piegato o il sifone otturato e se i filtri sono intasati.Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica.
Sul display compare E4 accompagnato da un breve segnale acustico.	Perdita di acqua.	Verificare se il tubo di scarico è piegato o il sifone otturato e se i filtri sono intasati.Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica.
Sul display compare E5,E6,E7, Ef o EL, accompagnati da un breve segnale acustico.	Guasto al controllo elettronico.	E' necessario rivolgersi al Servizio Assistenza Tecnica.
Sul display compare E8 o Ei accompagnati da un breve segnale acustico.	L'elemento riscaldante dell'acqua non funziona correttamente o piastra filtro intasata.	Pulire piastra filtro.Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica.

ELENCO DEI PROGRAMMI

Per i programmi con prelavaggio, si consiglia di aggiungere una seconda dose di detersivo (MAX. 10 grammi) direttamente nella lavastoviglie.

Programma

Descrizione

P 1		Vapore 75°C	Ciclo ad azione combinata di getti d'acqua e vapore. Efficace nello sciogliere ed eliminare sporco resistente e batteri, senza bisogno di pre-trattare pentole e stoviglie.
P 2		Universale 60°C	Adatto al lavaggio di stoviglie e pentole normalmente sporche.
P 3		Giornaliero 55°C	Ciclo veloce, per stoviglie normalmente sporche, adatto ai lavaggi frequenti e carichi normali.
P 4		Eco 45°C	Programma per stoviglie normalmente sporche (il più efficiente in termini di consumo combinato d'acqua ed energia per il lavaggio di tali stoviglie). Programma normalizzato EN 50242.
P 5		Cristalli 45°C	Adatto al lavaggio di stoviglie delicate e con decorazioni e cristalleria.Indicato anche per il lavaggio quotidiano di stoviglie poco sporche, ad esclusione delle pentole.
P 6		Rapido 59' 65°C	Adatto al lavaggio quotidiano, subito dopo l'uso, di stoviglie e pentole normalmente sporche (MAX 8 coperti).
P 7		Rapido 24' 50°C	Ciclo superveloce da eseguire a fine pasto, indicato per un lavaggio di stoviglie fino a 4/6 coperti.
P 8		Notte 55°C	Programma a massima silenziosità . Ideale per il funzionamento nelle ore notturne e per poter usufruire delle tariffe energetiche agevolate.
P 9		Prelavaggio	Breve prelavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimandare il lavaggio del carico completo.
70°C		Cura lavastoviglie P4 + €	Programma indicato per la cura della lavastoviglie, in abbinamento a specifici prodotti disponibili in commercio. Da utilizzare a macchina vuota.

N.D.= OPZIONE NON DISPONIBILE

Operazioni da compiere

Svolgimento del Programma

Durata media in Minuti

Funzioni Facoltative

Detersivo prelavaggio

Detersivo lavaggio

Pulizia filtro e piastra

Controllo scorta brillantante

Controllo scorta sale

Prelavaggio caldo

Prelavaggio freddo

Lavaggio

Primo risciacquo freddo

Secondo risciacquo freddo

Risciacquo caldo con brillantante

Con acqua fredda (15°C)*-Tolleranza ± 10%-

Pulsante “PARTENZA DIFFERITA”

Pulsante “SUPER ECO”

Pulsante “ALL IN 1”

●

●

●●

○

●

75°C

○

○

○

130

SI SI

SI

●

●●

●○

60°C

○

○

120

SI SI

SI

●

●●

●○

55°C

○

○

80

SI SI

SI

●

●

●●

●○

45°C

○

190

SI SI

SI

●

●●

●○

45°C

○

○

85

SI SI

SI

●

●

●●

○

●

65°C

○

59

SI SI

SI

●

●●

●

50°C

○

24

SI SI

N.D.

●

●●

●○

55°C

○

○

240

SI SI

SI

●

○

5

SI

N.D.

70°C

○

45

SI

* CON ACQUA CALDA IL TEMPO RESIDUO AL TERMINE DEL PROGRAMMA SI AGGIORNA AUTOMATICAMENTE DURANTE LO SVOLGIMENTO DELLO STESSO.

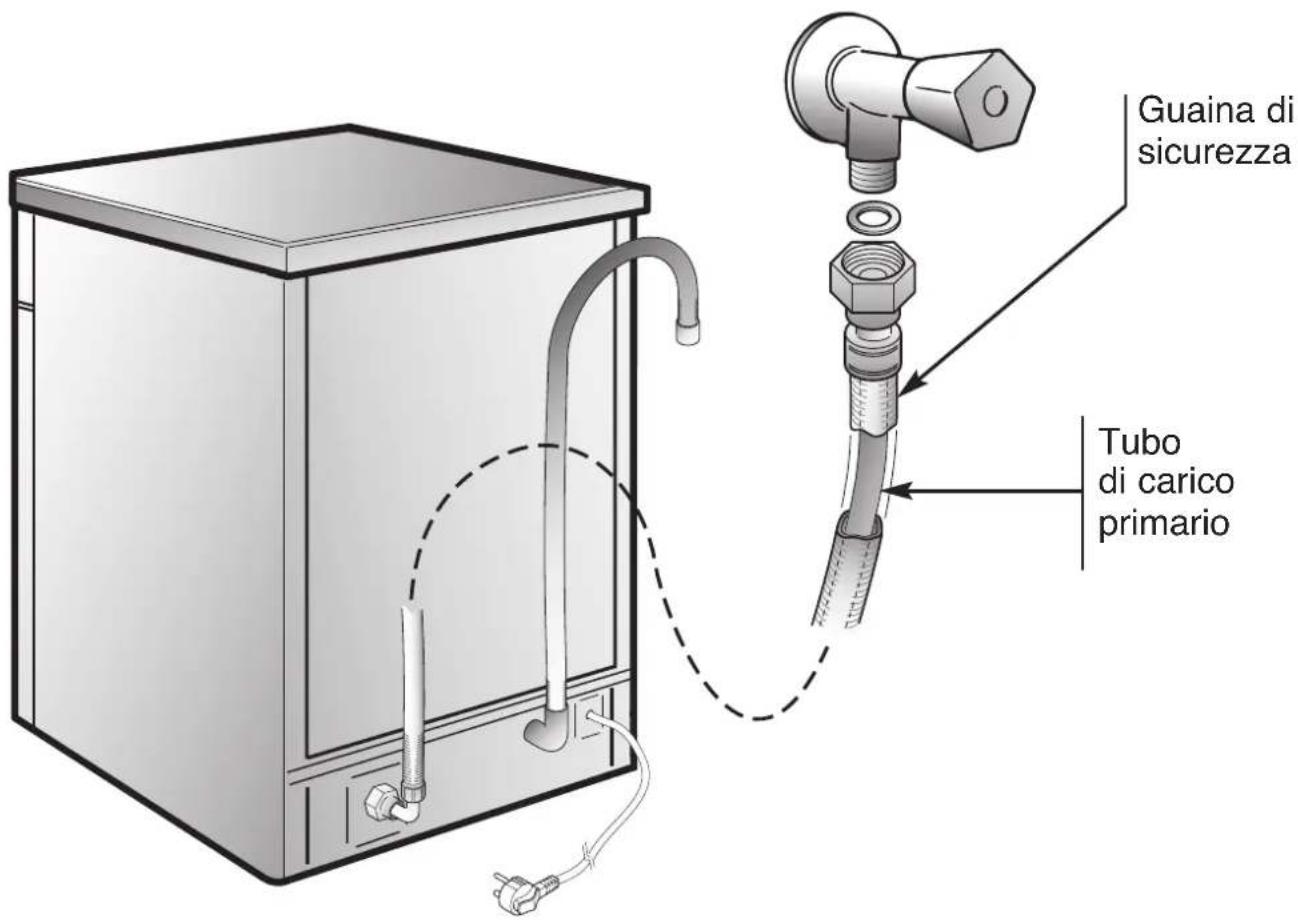

AQUAPROTECT - TUBO DI CARICO PROTETTO

IL tubo di carico dell'acqua primario è inserito in una guaina di contenimento trasparente.

In caso di perdita d'acqua dal tubo primario interno, la stessa viene contenuta tra il tubo e la guaina trasparente. La presenza d'acqua nella guaina trasparente è visualmente riconoscibile.

IL ciclo di lavaggio può essere comunque portato a termine; si raccomanda tuttavia di sostituire il tubo di carico.

Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stesso dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica.

Guaina di sicurezza Tubo di carico primario

IMPIANTO DI DECALCIFICAZIONE

L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali che si possono depositare sulle stoviglie lasciando macchie e depositi biancastri.

Più elevato è il contenuto di questi sali, maggiore è la durezza dell'acqua.

La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie.

Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona.

Regolazione del decalcificatore

Il decalcificatore può trattare acqua con durezza fino a 90°fH (gradi francesi), 50°dH (gradi tedeschi) tramite 8 livelli di regolazione.

I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua di rete da trattare.

Livello	Durezzadell'acqua		Uso salerigenerante	Regolazionedecalcificazione
	^ FH(gradi francesi)	^ dH (gradi tedeschi)
0	0-5	0-3	NO	d0
1	6-10	4-6	SI	d1
2	11-20	7-11	SI	d2
3	21-30	12-16	SI	d3
*4	31-40	17-22	SI	d4
5	41-50	23-27	SI	d5
6	51-60	28-33	SI	d6
7	61-90	34-50	SI	d7

* La regolazione è stata impostata dalla fabbrica al livello 4 (d4) in quanto questo soddisfa la maggior parte dell'utenza.

A seconda del livello di appartenenza della vostra acqua impostare il valore di decalcificazione nel seguente modo:

IMPORTANTE

Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELEZIONE PROGRAMMA" e contemporaneamente accendere la lavastoviglie con il pulsante "ON/OFF" (verrà emesso un breve suono).
2. Continuare a tenere premuto il pulsante "SELEZIONE PROGRAMMA" per almeno 5 secondi, rilasciandolo SOLO dopo aver udito un segnale acustico. Nel display verrà indicato il livello di decalcificazione corrente.
3. Premere nuovamente lo stesso pulsante per scegliere il livello di decalcificazione voluto: ad ogni pressione del pulsante, il valore aumenta di un grado. Dopo aver raggiunto il valore "d7", l'indicatore salta di nuovo al valore "d0".
4. Spegnere la lavastoviglie premendo il pulsante "ON/OFF" per rendere effettiva la nuova impostazione.

ATTENZIONE!

Se per qualsiasi motivo non si riuscisse a terminare la procedura, spegnere la lavastoviglie premendo il pulsante "ON/OFF" e ripartire dall'inizio (PUNTO 1).

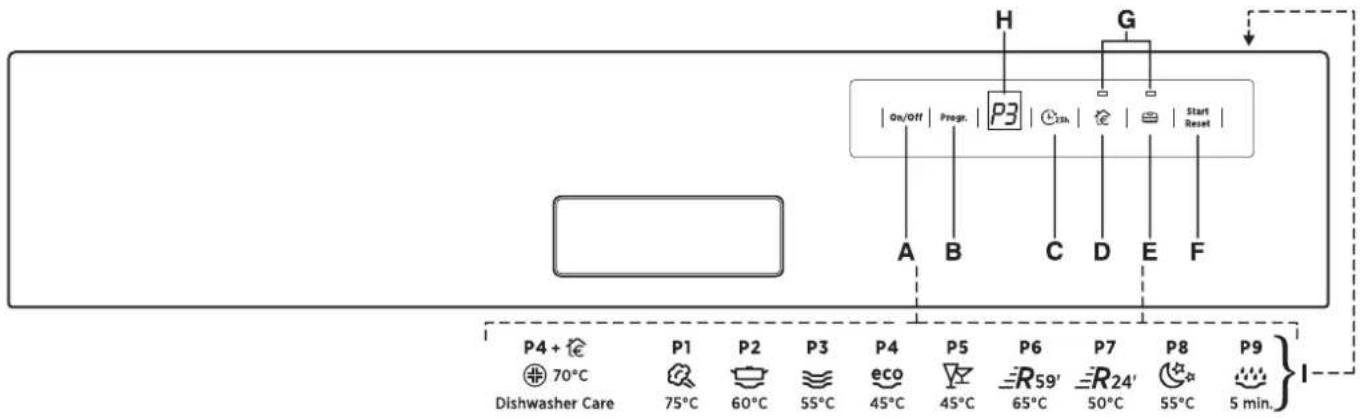

DESCRIPTION OF THE CONTROL PANEL

A "ON/OFF" button
B "PROGRAMME SELECTION" button
C "DELAY START" button
D "SUPER ECO" option button
E "ALL IN 1" option button
