BEDIENUNGSANLEITUNG HDS 1D36X HOOVER

DE Bedienungsanleitung

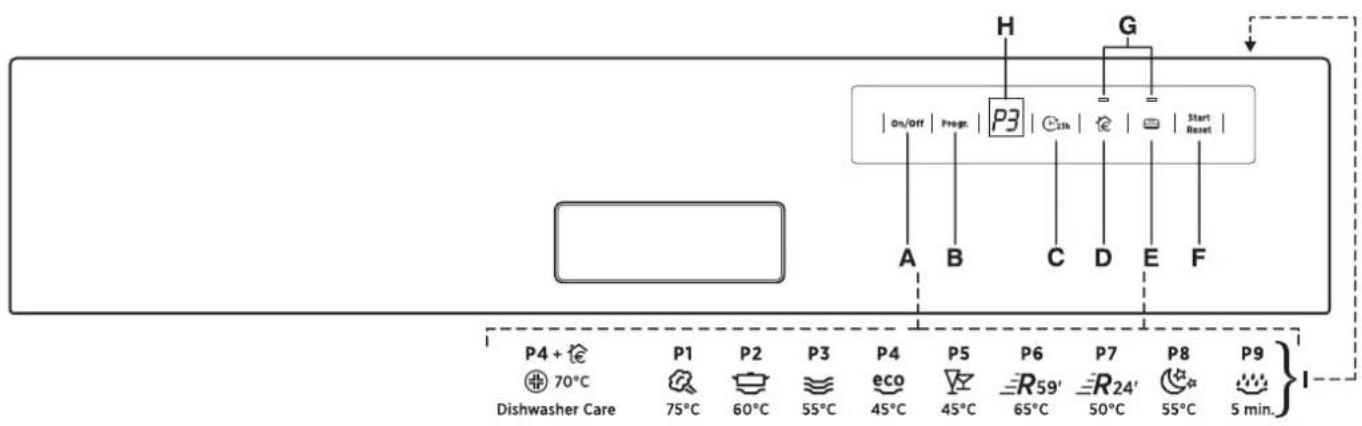

BESCHREIBUNG DER BEDIENELEMENTE

H G On/Off | Progr. | P3 | C1h | E | Start Reset | A B C D E F P4 + € 70°C Dishwasher Care P1 P2 P3 P4 P5 P6 P7 P8 P9 75°C 60°C 55°C 45°C 45°C 65°C 50°C 55°C 5 min. I

A Taste "ON/OFF"
B Taste "PROGRAMMWAHL"
C Taste "STARTVERZÖGERUNG"
D Optionstaste "SUPER ECO"
E Optionstaste "ALL IN 1"

F Taste "START"/"RESET"

(Programm starten/löschen)

G Leuchtanzeigen "OPTIONSWAHL"
H Digitaldisplay
I Programmbeschreibung

ABMESSUNGEN
Breite x Höhe x Tiefe (cm)	59,8 x 81,8 ÷ 89,8 x 57
Tiefe bei geöffneter Tür (cm)	117
TECHNISCHE DATEN
Fassungsvermögen (EN 50242)		13 Maßgedecke
Fassungsvermögen mit gemischter Ladung (Töpfe und Teller)		für max. 8 Personen
Wasserdruck (MPa)		Min. 0,08 - Max. 0,8
Absicherung / Gesamtanschlusswert / Spannung		S. Matrikelschild
VERBRAUCHSWERTE (Hauptprogramme)*
Programm Strom (kWh) Wasser (L)
DAMPF	2,00	19,5
UNIVERSAL	1,44	13,5
ECO	1,01	10
RAPID 24'	0,59	9
Leistungsaufnahme im Aus-Zustand und im unausgeschalteten Zustand: 0,45 W / 0,45 W
* Werte im Labor gemessen, gem. EU-Norm EN 50242 (im täglichen Gebrauch können Abweichungen möglich sein).

PROGRAMMWAHL UND SONDERFUNKTIONEN

Programm einstellen

■ Öffnen Sie die Tür und ordnen Sie das Geschirr ein.
■ Drücken Sie die Taste "ON/OFF" für ca. 2 Sekunden. Das Display zeigt zwei Striche.

■ Wählen Sie ein Programm durch Drücken der Taste "PROGRAMMWAHL".

■ Wenn Sie eine Zusatzoption auswählen wollen, drücken Sie bitte die entsprechende Taste (Leuchtanzeige leuchtet auf).

Die Optionen können binnen EINER Minute nach Programmstart zu- bzw. abgeschaltet werden.

■ Drücken Sie auf die Taste "START". Die Programmdauer wird auf dem Display angezeigt. Dabei blinken abwechselnd die Stunden und die Minuten [z.B.: 1 h (1 Stunde) / 25 (25 Minuten)].

■ Wenn die Tür geschlossen wird, startet das Programm automatisch nach einem akustischen Signal. Das Display zeigt die Restzeit zum Programmende.

Innerhalb einer Minute nach dem Programmstart können Sie ein anderes Spülprogramm wählen, indem Sie einfach die Taste "PROGRAMMWAHL" drücken.

"IMPULS-" Programme

Bei den "IMPULS-" Progammen kommt ein impulsartiger Spülbetrieb zum Einsatz, durch den der Verbrauch und die Geräuschentwicklung minimiert und die Spülleistung verbessert werden.

WICHTIG

Die "intermittierende" Funktion der Umwälzpumpe ist KEIN Zeichen für eine Fehlfunktion, sondern ist die besondere Eigenschaft der impulsbetriebenen Spültechnik und weist somit auf eine völlig korrekte Durchführung des Spülprogramms hin.

Programm unterbrechen

Wir empfehlen, die Tür während des Programmablaufs, besonders in der zentralen Waschphase und beim letzten warmen Spülgang, nicht zu öffnen. Sollte das Gerät nach Programmstart jedoch geöffnet werden (z.B., um Geschirr hinzuzufügen), wird das Programm automatisch unterbrochen und im Display blinkt die noch verbleibende Restlaufzeit. Beim Schließen der Tür, und ohne irgendeine Taste drücken zu müssen, läuft das Programm weiter ab dem Punkt, an dem es unterbrochen wurde.

WICHTIG

Sie können das laufende Programm auch unterbrechen, ohne die Tür zu öffnen. Drücken Sie hierfür die "ON/OFF" Taste. Um das Programm wieder ab dem gleichen Punkt weiter laufen zu lassen, brauchen Sie nur die "ON/OFF" Taste erneut zu drücken.

ACHTUNG!

Wenn die Tür während der laufenden Trocknungsphase geöffnet wird, ertönt ein akustisches Warnsignal.

Laufendes Programm ändern

Möchten Sie das laufende Programm löschen oder ändern, gehen Sie wie folgt vor:

■ Halten Sie die Taste "RESET" mindestens 3 Sekunden gedrückt. Im Display erscheint "00", begleitet von einigen akustischen Signalen.
■ Das laufende Programm wird gelöscht. Das Display zeigt zwei Striche.
■ Jetzt können Sie ein neues Programm wählen.

ACHTUNG!

Bevor Sie ein neues Programm starten, versichern Sie sich, dass das Spülmittel nicht bereits eingespült wurde und füllen ggf. neues Spülmittel ein.

Programmblauf

Während des Programms zeigt das Display die Restzeit zum Programmende, die beim Ablaufen der Zeit automatisch aktualisiert wird.

Bei einem eventuellen Stromausfall behält der Geschirrspüler das laufende Programm gespeichert und fängt dann wieder dort an zu arbeiten, wo es unterbrochen wurde, sobald der Strom zurückgekehrt ist.

Programmende

Ein akustisches Signal ertönt drei Mal für jeweils fünf Sekunden im 30 Sekunden-Takt (falls nicht ausgestellt).

Der Geschirrspüler schaltet sich automatisch aus.

Options-Tasten

Taste "SUPER ECO"

Diese Taste ermöglicht je nach gewähltem Programm eine Zeit- und Stromersparnis von bis zu 25%. Dabei werden beim letzten Spülgang die Wassertemperatur und die Trocknungszeit reduziert.

Diese Option ist besonders empfehlenswert für das Spülen am Abend, wenn es nicht nötig ist, das Geschirr nach dem Spülen sofort wieder perfekt trocken zu entnehmen. Um die Trocknung zu fördern, empfiehlt es sich, die Tür nach dem Programmende leicht zu öffnen, damit die natürliche Luftzirkulation im Geräteinneren begünstigt wird.

Taste "ALL IN 1"

Diese Option ermöglicht die optimale Ausnutzung von kombinierten Spülmitteln "ALLES in 1" ("3 in 1" - "4 in 1" - "5 in 1", usw).

Durch Drücken dieser Taste wird das eingestellte Programm so verändert, dass das verwendete Kombispülmittel beste Ergebnisse liefern kann (darüber hinaus wird die Salzmangelanzeige deaktiviert).

ACHTUNG!

Einmal eingestellt, bleibt die Option auch für die nachfolgenden Programme aktiv (die entsprechende Leuchtanzeige bleibt an). Um sie zu deaktivieren (Leuchtanzeige ausgeschaltet), muss die Taste wieder gedrückt werden.

WICHTIG

Diese Option empfiehlt sich insbesondere, wenn das Programm RAPID 24' gewählt wird. Dadurch wird die Programmdauer um ca. 15. Minuten verlängert, um die optimale Wirkung des Spülmitteltabs entfalten zu können.

Salz-leer-Warnung

Wenn es erforderlich ist, Ihren Geschirrspüler mit neuem Salz zu befüllen, wird das Display aufleuchten und "SL" anzeigen, wenn er eingeschaltet ist. Das Auftreten von weißen Flecken auf Geschirr ist in der Regel ein Warnsignal, dass der Salzbehälter neu befüllt werden muss.

Taste "STARTVERZÖGERUNG"

Die Startzeit des gewählten Reinigungsprogramms kann zwischen 1-23 Stunden verzögert werden.

Hierzu gehen Sie bitte wie folgt vor:

■ Drücken Sie die Taste "STARTVERZÖGERUNG" (Im Display erscheint die Anzeige "00").

■ Mit jedem weiteren Drücken der Taste wird die Startzeit um eine Stunde nach hinten hinaus verzögert (bis zu 23 Stunden).

■ Um den Countdown zu starten, muss dann nur noch die Taste "START" gedrückt werden. Das Display zeigt die verbleibende Zeit zum Programmstart.

Am Ende des Countdown startet das gewählte Programm automatisch und die Restzeit wird angezeigt.

Um die Startzeitvorwahl auszuschalten, gehen Sie wie folgt vor:

■ Halten Sie die Taste "RESET" mindestens 3 Sekunden gedrückt. Im Display erscheint "00", begleitet von einigen akustischen Signalen.

■ Die Startzeitvorwahl und das gewählte Programm werden gelöscht. Das Display zeigt zwei Striche.

■ Um ein Programm erneut auszuwählen gehen Sie bitte vor, wie im Teil "PROGRAMM EINSTELLEN" beschrieben.

Akustisches Signal für PROGRAMMENDE ausschalten

Um das akustische Signal am Programmende auszuschalten, gehen Sie wie folgt vor:

WICHTIG Die Einstellungsprozedur muss IMMER bei ausgeschaltetem Gerät eingeleitet werden.

1. Halten Sie die Taste "PROGRAMMWAHL" gedrückt und schalten Sie gleichzeitig das Gerät mit der Taste "ON/OFF" ein (ein kurzes Signal ertönt).
2. Halten Sie die Taste "PROGRAMMWAHL" weiterhin für mindestens 15 Sekunden gedrückt. Während dieser Zeit werden Sie 2 akustische Signale hören.
3. Lassen Sie die Taste wieder los, sobald das zweite akustische Signal ertönt. Das Display zeigt "b1" an, d.h. der Endsummer ist aktiv.
4. Drücken Sie erneut die gleiche Taste. Im Display erscheint "b0", d.h. der Endsummer ist ausgeschaltet.
5. Schalten Sie den Geschirrspüler durch Drücken der Taste "ON/OFF" aus, um Ihre Einstellung zu speichern.
   Um den Endsummer wieder zu aktivieren, wiederholen Sie den Vorgang.

Das zuletzt gewählte Programm speichern

Um das zuletzt gewählte Programm zu speichern, gehen Sie wie folgt vor:

WICHTIG Die Einstellungsprozedur muss IMMER bei ausgeschaltetem Gerät eingeleitet werden.

1. Halten Sie die Taste "PROGRAMMWAHL" gedrückt und schalten Sie gleichzeitig das Gerät mit der Taste "ON/OFF" ein (ein kurzes Signal ertönt).
2. Halten Sie die Taste "PROGRAMMWAHL" weiterhin für mindestens 30 Sekunden gedrückt. Während dieser Zeit ertönen 3 akustische Signale.
3. Lassen Sie die Taste los, wenn der DRITTE Signalton ertönt, (im Display erscheint "A0", um anzuzeigen, dass die Speicherung deaktiviert wurde).
4. Drücken Sie wieder dieselbe Taste (auf dem Display erscheint "A1", um

anzuzeigen, dass die Speicherung aktiviert wurde).

1. Schalten Sie den Geschirrspüler durch Drücken der Taste "ON/OFF" aus, um Ihre Einstellung zu speichern.

Um die Speicherung wieder zu deaktivieren, befolgen sie die gleiche Prozedur.

WICHTIG

Dieser Geschirrspüler ist mit einem Überlaufschutz ausgestattet. Durch dieses Sicherheitssystem wird im Falle eines Defektes das überschüssige Wasser abgepumpt.

ACHTUNG!

Um ein ungewolltes Auslösen dieses Sicherheitsventils zu verhindern, sollte der Geschirrspüler während seines Betriebs nicht bewegt oder geneigt werden.

Falls Sie einmal das Gerät verrücken müssen, achten Sie darauf, dass es außer Betrieb ist und in der Bodenwanne kein Wasser steht.

Der Geschirrspüler führt eine Selbstdiagnose durch und zeigt einige Fehler im Display. AUTOMATISCHE FEHLERMELDUNGEN

FEHLER URSACHE LÖSUNG
Anzeige E2 erscheint im Display und das akustische Signal ertönt.	Kein Wasser (Zulaufschlauch blockiert).	Gerät ausschalten, Zulaufschlauch öffnen und Zyklus erneut starten.
Anzeige E3 erscheint im Display und das akustische Signal ertönt.	Wasser kann nicht abgepumpt werden.	Bitte Ablaufschlauch auf evtl. Knicke kontrollieren und Siphon auf Verstopfungen prüfen.Sollte das Problem weiter bestehen, bitte Kundendienst kontaktieren.
Anzeige E4 erscheint im Display und das akustische Signal ertönt.	Wasserleck am Gerät	Bitte Ablaufschlauch auf evtl. Knicke kontrollieren und Siphon auf Verstopfungen prüfen.Sollte das Problem weiter bestehen, bitte Kundendienst kontaktieren.
Anzeige E5, E6, E7, Ef oder EL erscheint im Display und das akustische Signal ertönt.	Elektronische Kontrolleinheit defekt.	Kundendienst kontaktieren.
Anzeige E8 oder Ei erscheint im Display und das akustische Signal ertönt.	Das Heizelement arbeitet nicht oder die Filtereinheit ist blockiert.	Filter reinigen. Sollte das Problem weiter bestehen, bitte Kundendienst kontaktieren.

LISTE DER PROGRAMME

Spülen mit Vorspülgang

Für alle Programme mit Vorspülgang wird empfohlen, eine zusätzliche Spülmittelmenge (max. 10 Gramm) direkt in den Geschirrspüler zu geben.

Programm

Beschreibung

P 1		Dampf75°C	Kombiniert die Aktion von Wasserstrahlen und Dampf. Geeignet zum Lösen und Entfernen von starker Verschmutzung und Bakterien ohne das Geschirr vorzubehandeln.
P 2		Universal60°C	Für normal verschmutzte Töpfe und Geschirr.
P 3		Täglich55°C	Schneller Spülgang für normal verschmutztes Geschirr, geeignet für häufiges Spülen und normale Beladung.
P 4		Eco45°C	Programm für normal verschmutztes Geschirr (am effizientesten im Bezug auf den kombinierten Energie- und Wasserverbrauch zur Reinigung dieser Art von Geschirr). Das Programm entspricht den Normen EN 50242.
P 5		Gläser45°C	Für den Abwasch von empfindlichem Geschirr, Geschirr mit Dekoren, sowie Gläsem und Kristallgefäßen. Auch zu empfehlen für nur leicht verschmutztes Geschirr des täglichen Gebrauchs. Für Töpfe nicht geeignet.
P 6		Rapid 59'65°C	Nur für normal verschmutzte Töpfe und Geschirrteile, die sofort nach der Mahlzeit gespült werden (Max. 8 Gedecke).
P 7		Rapid 24'50°C	Schnellprogramm, das direkt nach der Mahlzeit erfolgen kann. Geeignet für das Spülen von 6 Gedecken.
P 8		Nacht55°C	Extrem leises Spülprogramm. Ideal für den Betrieb in der Nacht und um die günstigen Stromtarife in der Nacht zu nutzen.
P 9		Vorspülen	Kurzer Vorspülgang, für Gedecke, die nach dem Frühstück oder Mittagessen in der Maschine bleiben, und erst später gespült werden sollen.
70°C		Geschirrspülmaschinen-ReinigerP4 + €	Dieses Programm sollte immer regelmäßig mit speziellem Geschirrspüler-Reinigungsmittel im Fach verwendet werden. Für alle Reinigungsvorgänge muss der Geschirrspüler immer leer sein.

■ = "IMPULS-" Programmen

N.V. = OPTION NICHT VERFÜGBAR

Arbeitsgänge

Programmabläufe

Durchschnittliche Programmdauer in Minuten

Zusatzfunktionen

Reinigungsmittel für Vorspülprogramm

Spülmittel

Filter-und Arbeitsplattenreinigung

Kontrolle des Klarspülevorrats

Kontrolle des Salzvorrats

Vorspülen (warm)

Vorspülen (kalt)

Hauptspülgang

Erstes Kaltspülen

Zweites Kaltspülen

Nachspülen (warm) mit Klarspüler

Kaltwasseranschluss (15°C) * (Toleranz ±10%)

Taste "STARTVERZÖGERUNG"

Taste "SUPER ECO"

Taste "ALL IN 1"

●

●

●●

○

●

75°C

○

○

○

130

JA

JA

JA

●

●●

●○

60°C

○

○

120

JA

JA

JA

●

●●

●○

55°C

○

○

80

JA

JA

JA

●

●

●●

●○

45°C

○

190

JA

JA

JA

●

●●

●○

45°C

○

○

85

JA

JA

JA

●

●

●●

○

●

65°C

○

59

JA

JA

JA

●

●●

●

50°C

○

24

JA

N.V.

JA

●

●●

●○

55°C

○

○

240

JA

JA

JA

●

○

5

JA

N.V.

70°C

○

45

JA

* BEI WARMWASSERANSCHLUß KORRIGIERT SICH DIE RESTZEIT ZUM PROGRAMMENDE AUTOMATISCH IM LAUFE DES PROGRAMMES.

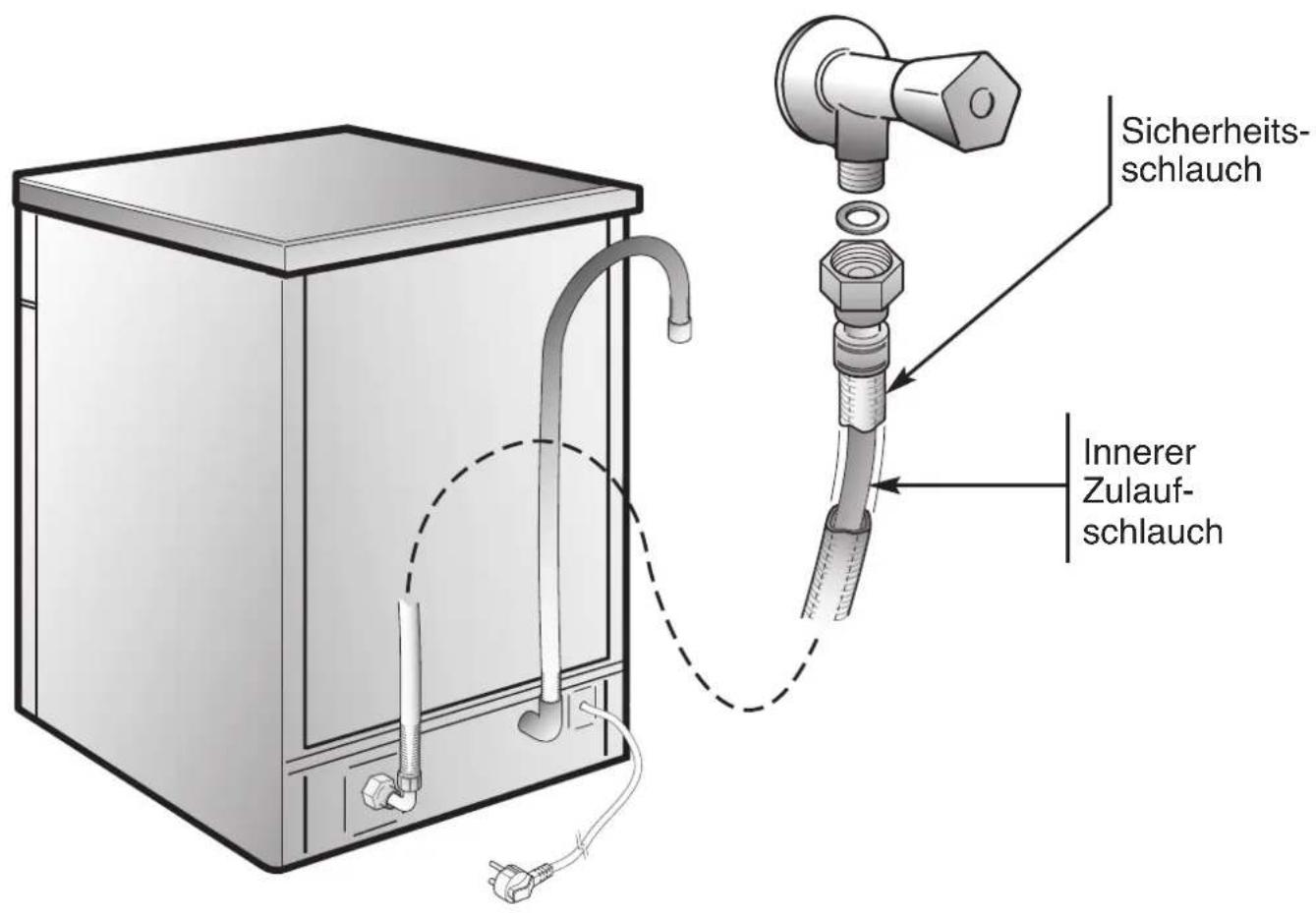

WATERPROTECT – ZULAUFSCHLAUCH MIT WASSERSCHUTZ

Der eigentliche Zulaufschlauch ist von einem durchsichtigen Sicherheitsschlauch umgeben.

Bei einer eventuellen Undichtigkeit des inneren Zulaufschlauchs wird das Wasser zwischen Innenschlauch und äußerem Sicherheitsschlauch zurückgehalten.

Durch den durchsichtigen Außenschlauch kann man sehen, daß sich Wasser angesammelt hat. Das Waschprogramm kann zu Ende geführt werden, der Zulaufschlauch ist jedoch injedem Falle auszutasuchen.

Sollte die Länge des Schlauches für den korrekten Anschuss nicht ausreichen, muss dieser mit einem anderen Schlauch mit geeigneter Länge ersetzt werden. Wenden Sie sich bitte hierfür an Ihren Werkskundendienst.

Sicherheits- schlauch Innerer Zulauf- schlauch

WASSERENTHÄRTER

Das Wasser enthält kalkhaltige Salze und Mineralien in je nach Wohngebieten unterschiedlich hoher Menge. Diese Substanzen setzen sich auf dem Geschirr ab und hinterlassen Flecken und weißliche Ablagerungen.

Je höher der Anteil dieser Salzverbindungen im Wasser ist, desto höher ist der Härtegrad des Wassers. Ihr Gerät ist mit einer Wasserenthärtungsanlage ausgestattet, die unter Einsatz spezieller regenerierender Spülmaschinensalze "weiches", d.h. kalkfreies Wasser für jeden Spülgang liefert. Auskunft über die Wasserhäerte Ihres Wohngebietes erhalten Sie jederzeit bei Ihrem zuständigem Wasserwerk.

Enthärtereinstellung am Salzbehälter

Der Enthärter kann das Wasser in 8 Stufen bis zu 90°fH (französische Härtegrade) bzw. 50°dH (deutsche Härtegrade) aufbereiten.

In der nachfolgenden Tabelle finden Sie die entsprechenden Einstellungen je nach Härtegrad.

Stufe	Wasserhärte		Verwendung von regen. Salzen	Einstellung des Enthärters
	^ fH (franz. Härtegrade)	^ dH (deutsche Härtegrade)
0	0-5	0-3	NEIN	d0
1	6-10	4-6	JA	d1
2	11-20	7-11	JA	d2
3	21-30	12-16	JA	d3
*4	31-40	17-22	JA	d4
5	41-50	23-27	JA	d5
6	51-60	28-33	JA	d6
7	61-90	34-50	JA	d7

* Der Enthärter ist werksseitig auf der Stufe 4 eingestellt (d4) und damit den Bedürfnissen der meisten Haushalte entsprechend.

Regulieren Sie den Wasserenthärter je nach Härtestufe Ihres Wassers wie folgt:

WICHTIG

Die Einstellungsprozedur muss IMMER bei ausgeschaltetem Gerät eingeleitet werden.

1. Halten Sie die Taste "PROGRAMMWAHL" gedrückt und schalten Sie gleichzeitig das Gerät mit der Taste "ON/OFF" ein (ein kurzes Signal ertönt).
2. Halten Sie die Taste "PROGRAMMWAHL" weiterhin für mindestens 5 Sekunden gedrückt und lassen Sie sie erst dann wieder los, wenn Sie ein akustisches Signal hören. Das Display zeigt den eingestellten Enthärtergrad an.
3. Drücken Sie wieder die gleiche Taste, um den gewünschten Enthärtergrad einzustellen. Bei jedem Drücken erhöht sich die Enthärterstufe um einen Zähler, wobei nach der Einstellung "d7" wieder "d0" angezeigt wird.
4. Schalten Sie den Geschirrspüler durch Drücken der Taste "ON/OFF" aus, um Ihre Einstellung zu speichern.

ACHTUNG!

Falls die Einstellung aus irgendwelchem Grund nicht abgeschlossen werden sollte, ist das Gerät mit der Taste "ON/OFF" auszuschalten und die Prozedur von Anfang an (ab Punkt 1) zu wiederholen.

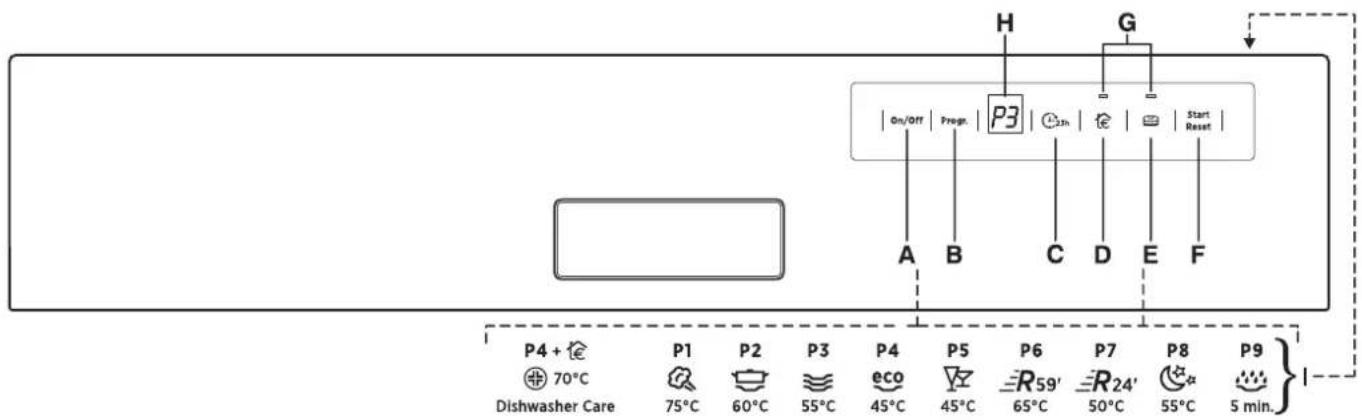

DESCRIPCION DE LOS MANDOS

H G On/Off | Pregr. | P3 | 23n | Start Reset | A B C D E F P4 + € 70°C Dishwasher Care P1 P2 P3 P4 P5 P6 P7 P8 P9 75°C 60°C 55°C 45°C 45°C 65°C 50°C 55°C 5 min.
