MANUALE UTENTE HDW5618CNPD HAIER

DESCRIZIONE DEL PRODOTTO....112

Requisiti di spazio....112

UTILIZZO....113

Utilizzo....113

Temperatura personalizzata ....114

Funzione Super Cool....114

Funzione Super Freeze....115

Modalità Eco....115

Funzione Holiday....115

Sbrinamento 115

Modalità demo 116

Codici di errore .... 116

CONNESSIONE DELL'APP 117

Fase 1....117

Fase 2....117

Fase 3 117

Uso della funzione WiFi 118

REVERSIBILITÀ DELLO SPORTELLO....119

SOLUZIONE DEI PROBLEMI

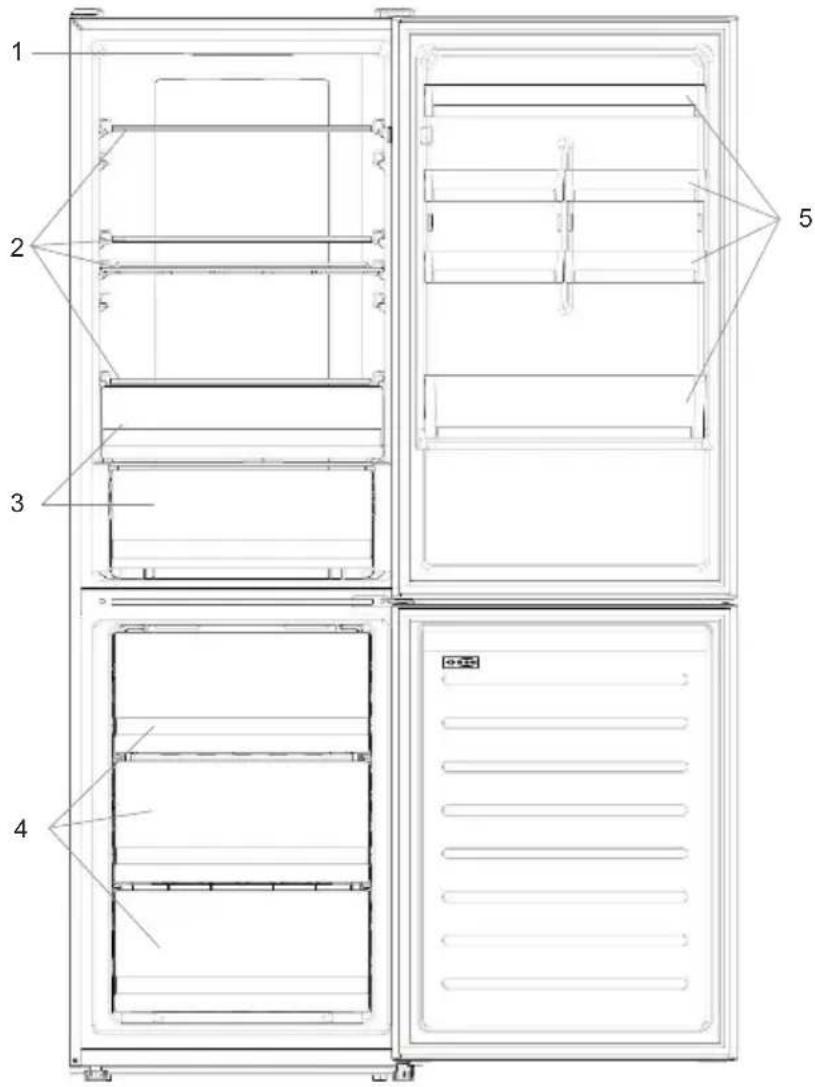

DESCRIZIONE DEL PRODOTTO

1 2 3 4 5

1. Pannello dei comandi
2. Ripiani
3. Frutta e verdura
4. Vani del congelatore
5. Cassetto incassato nello sportello

* La maggior parte delle configurazioni a risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti. ** Le immagini precedenti fungono solo da riferimento. La configurazione reale dipende dalle caratteristiche fisiche del prodotto o dalla dichiarazione del distributore.

Requisiti di spazio

Lo sportello dell'unità deve potersi aprire completamente, come illustrato. Lasciare spazio sufficiente per poter aprire comodamente gli sportelli e i cassetti. Mantenere una distanza di almeno 50 mm tra le pareti laterali del prodotto e le parti adiacenti.

Larghezza: min 920 mm Profondità: min 1137 mm

50 100 32

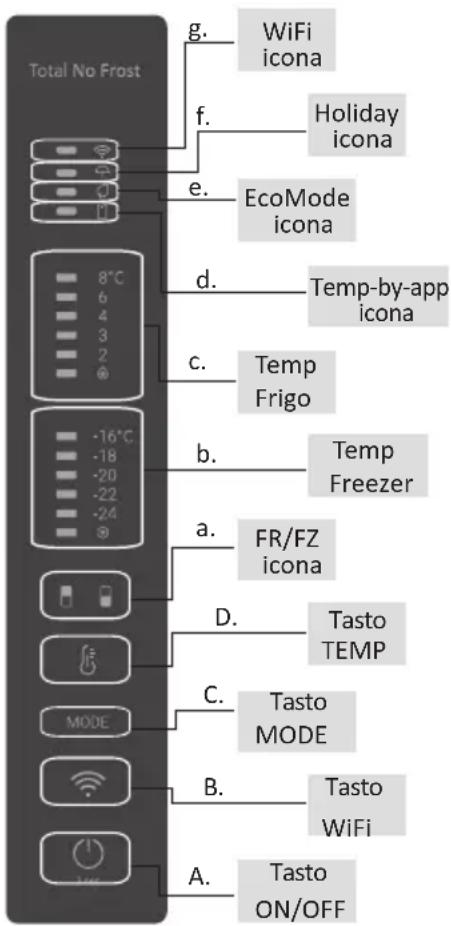

UTILIZZO

Total No Frost g. WiFi icona f. Holiday icona e. EcoMode icona d. Temp-by-app icona c. Temp Frigo b. Temp Freezer a. FR/FZ icona D. Tasto TEMP C. Tasto MODE B. Tasto WiFi A. Tasto ON/OFF

A. Tasto di accensione/spegnimento: per accendere e spegnere l'elettrodomestico
B. Tasto WiFi: per attivare o disattivare la funzione WiFi
C. Tasto Mode: per selezionare la funzione desiderata
D. Tasto della temperatura: per selezionare la temperatura del frigorifero e del congelatore

a. Icona dell'area frigorifero/congelatore: indica quale vano dell'elettrodomestico è selezionato
b. Livelli di temperatura del congelatore: indicano la temperatura selezionata nel congelatore
c. Livelli di temperatura del frigorifero: indicano la temperatura selezionata nel frigorifero
d. Icona della temperatura personalizzata: indica se la temperatura è stata selezionata dall'app
e. Icona della modalità Eco; indica se è attivata la modalità Eco
f. Icona della funzione Holiday: indica se è attivata la funzione Holiday
g. Icona WiFi: indica se la funzione WiFi è attivata e se l'elettrodomestico è collegato

Utilizzo

• Inserendo la spina, l'elettrodomestico si accende automaticamente. La temperatura viene impostata automaticamente a 4 °C nel frigorifero e a -18 °C nel congelatore.
• Per modificare la temperatura, tenere premuto il tasto della temperatura per 5 secondi; viene emesso un segnale acustico e l'icona del vano selezionato (frigorifero o congelatore) e tutti i LED della temperatura del vano corrispondente si accendono per 2 secondi; dopo 2 secondi, la selezione del vano è confermata. Con l'icona del vano selezionato accesa, premere rapidamente il tasto della temperatura per modificare la temperatura. Quando l'impostazione aumenta, si accende la spia a LED corrispondente. Ogni volta che si preme il tasto della temperatura e si modifica la temperatura, viene emesso un segnale acustico; dopo 5 secondi, la selezione è confermata. Se non si effettuano altre operazioni per 30 secondi, l'area dell'icona del frigorifero o del congelatore si spegne, mentre i LED

delle temperature selezionate rimangono accesi. Premendo nuovamente il tasto della temperatura, si accende l'icona dell'ultimo vano selezionato (frigorifero o congelatore).

- In caso di interruzione della corrente, viene ripristinato l'ultimo livello di raffreddamento impostato.

- Per ripristinare l'impostazione predefinita, premere a lungo il tasto della temperatura e fare clic sul pulsante di accensione/spegnimento 5 volte (entro 5 secondi).

- In condizioni di funzionamento normali (in primavera e in autunno), è preferibile impostare la temperatura a 4 °C. In estate, quando la temperatura ambiente è alta, è preferibile impostare la temperatura a 6\~8 °C, in modo da mantenere le temperature del frigorifero e del congelatore e ridurre il tempo di funzionamento continuo del frigorifero; in inverno, quando la temperatura ambiente è bassa, è preferibile impostare la temperatura a 3\~4 °C per evitare che il frigorifero si avvii e si arresti frequentemente.

Temperatura personalizzata

Dall'app è possibile personalizzare sia la temperatura del vano frigorifero che quella del vano congelatore. La temperatura può essere impostata con una sensibilità di 1 °C. È possibile selezionare una temperatura da 2 °C a 8 °C nel frigorifero, e da -16 °C a -24 °C nel congelatore.

Quando la temperatura viene selezionata dall'app, si accende l'icona della temperatura personalizzata e tutte le spie a LED della temperatura del vano interessato si spengono (ad esempio, se la temperatura del frigorifero viene selezionata dall'app, i LED da 2 °C a 8 °C si spengono; se la temperatura del congelatore viene selezionata dall'app, i LED da -16 °C a -24 °C si spengono).

Se viene personalizzata la temperatura in una sola area (congelatore o frigorifero), la selezione della temperatura dell'altra area non viene modificata e la spia a LED della temperatura selezionata di tale area rimane accesa. Ogni volta che si modifica la temperatura, viene emesso un segnale acustico.

Funzione Super Cool

È preferibile attivare la funzione Super Cool se occorre conservare una notevole quantità di alimenti (ad es. dopo l'acquisto). La funzione Super Cool accelera il raffreddamento degli alimenti freschi e protegge quelli già conservati da un riscaldamento indesiderato. Quando la funzione è attivata, la temperatura del frigorifero viene impostata automaticamente a 2 °C.

Utilizzo della funzione Super Cool:

- La funzione può essere attivata tenendo premuto a lungo il tasto della temperatura per selezionare il vano frigorifero, quindi premendo rapidamente il tasto della temperatura fino a quando si accende il LED dell'icona Super Cool; questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, il LED Super Cool è sempre acceso.

- Per uscire dalla funzione Super Cool, premere il tasto della temperatura o disattivare la funzione dall'app.

- La funzione Super Cool si disattiva automaticamente dopo 30 ore.

- Quando la funzione Super Cool si disattiva, l'icona del pannello di controllo si

spegne e viene ripristinato il livello di raffreddamento impostato precedentemente.

Nota: Le funzioni Super Cool e Super Freeze non possono essere attivate contemporaneamente

Funzione Super Freeze

La funzione di congelamento rapido accelera il congelamento degli alimenti freschi e protegge quelli già conservati da un riscaldamento indesiderato. Se occorre congelare molti alimenti, è preferibile attivare la funzione Super Freeze 24 ore prima dell'uso. Quando la funzione è attivata, la temperatura viene impostata automaticamente a -24 °C.

Utilizzo della funzione Super Freeze:

• La funzione può essere attivata premendo a lungo il tasto della temperatura per selezionare il vano congelatore, quindi premendo rapidamente il tasto della temperatura fino a quando si accende il LED dell'icona Super Freeze; questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, il LED Super Freeze è sempre acceso.
• Per uscire dalla funzione Super Freeze, premere il tasto della temperatura o disattivare la funzione dall'app.
• La funzione Super Freeze si disattiva automaticamente dopo 50 ore.
• Quando la funzione Super Freeze si disattiva, l'icona del pannello di controllo si spegne e viene ripristinato il livello di congelamento impostato precedentemente.

Nota: Le funzioni Super Cool e Super Freeze non possono essere attivate contemporaneamente

Modalità Eco

È possibile attivare la modalità Eco per ottimizzare le prestazioni dell'elettrodomestico, garantendo al tempo stesso la migliore conservazione degli alimenti. La modalità Eco imposta automaticamente la temperatura a 5 °C nel frigorifero e a -18 °C nel congelatore. Utilizzo della modalità Eco:

• La funzione può essere attivata dal pannello di controllo premendo il tasto "mode" fino a quando si accende l'icona della modalità Eco (un segnale acustico conferma la selezione); questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, l'icona della modalità Eco è sempre accesa.
• Per uscire dalla modalità Eco, disattivarla dall'app o scegliere un'altra funzione dal pannello di controllo.
• Quando la modalità Eco si disattiva, l'icona del pannello di controllo si spegne e vengono ripristinati i livelli di raffreddamento impostati precedentemente.

Funzione Holiday

La funzione Holiday può essere utilizzata per ridurre il consumo energetico dell'elettrodomestico quando non viene utilizzato regolarmente. Quando si attiva la funzione, le spie a LED si spengono (anche se viene aperto lo sportello), il frigorifero si spegne e il congelatore continua a funzionare normalmente.

Utilizzo della funzione Holiday:

- La funzione può essere attivata dal pannello di controllo premendo il tasto "mode" fino a quando si accende l'icona Holiday (un segnale acustico conferma la selezione); questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, l'icona Holiday è sempre accesa.

- Per uscire dalla funzione Holiday, disattivarla dall'app o scegliere un'altra funzione dal pannello di controllo.

- Quando la funzione Holiday si disattiva, l'icona del pannello di controllo si spegne e vengono ripristinati i livelli di raffreddamento impostati precedentemente.

Sbrinamento

Lo sbrinamento dei vani frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.

HCS

Quando viene raggiunto un determinato livello di umidità, le fibre del filtro HCS si aprono facendo diminuire l'umidità, per poi richiudersi.

Modalità demo

Per entrare nella modalità demo, con il display sbloccato, tenere premuto il tasto SET e premere il tasto WiFi 5 volte entro 5 secondi. Per uscire dalla modalità demo, effettuare la stessa operazione o spegnere il frigorifero.

Codici di errore

- Errore di comunicazione

Se le spie [-16°C; -18°C; -20°C; -22°C; -24°C] del congelatore si accendono in sequenza, si è verificato un errore di comunicazione tra la scheda di controllo principale e la scheda del display. Per assistenza sulla soluzione del problema, contattare l'assistenza tecnica

- Ventola

Le spie [-16°C; -20°C; -22°C; -24°C] del congelatore lampeggiano simultaneamente se la ventola non funziona correttamente. Per assistenza sulla soluzione del problema, contattare l'assistenza tecnica

CONNESSIONE DELL'APP

PROCEDURA DI ACCOPPIAMENTO DELL'APP

Fase 1

• Scaricare l'applicazione hOn

- Creare un account nell'app hOn o accedere se esiste già un account

• Per l'accoppiamento, seguire le istruzioni dell'app hOn

Uso della funzione WiFi

Se la funzione WiFi non è stata ancora configurata, quando il frigorifero si accende, entra automaticamente nella modalità di configurazione e rimane in questo stato per 30 minuti. L'icona WiFi lampeggia e l'arruolamento del prodotto può cominciare.

• Seguire le istruzioni dell'app per configurare la funzione WiFi (v. sopra).
• Una volta configurata la funzione WiFi e stabilita la connessione, l'icona WiFi rimane sempre accesa.
• Dopo 30 minuti senza effettuare alcuna operazione, la modalità di configurazione WiFi si disattiva automaticamente.
• Se la funzione WiFi è già stata configurata, la riconnessione avviene automaticamente in base ai dati di configurazione.

Per resettare la funzione WiFi, premere il tasto WiFi e il tasto SET per 2 secondi. Per disattivare la funzione WiFi, premere il tasto WiFi per 3 secondi.

Modulo radio - Dati tecnici

Tasso di frequenza (OFR)	2400 MHz-2843.5 MHz
Frequenze dei canali	2412...2472 MHz(dimensione passo 5 MHz)
Massima potenza(EIRP)	100 mW

Il tipo di apparecchiatura radio è conforme alla Direttiva 2014/53/EU.

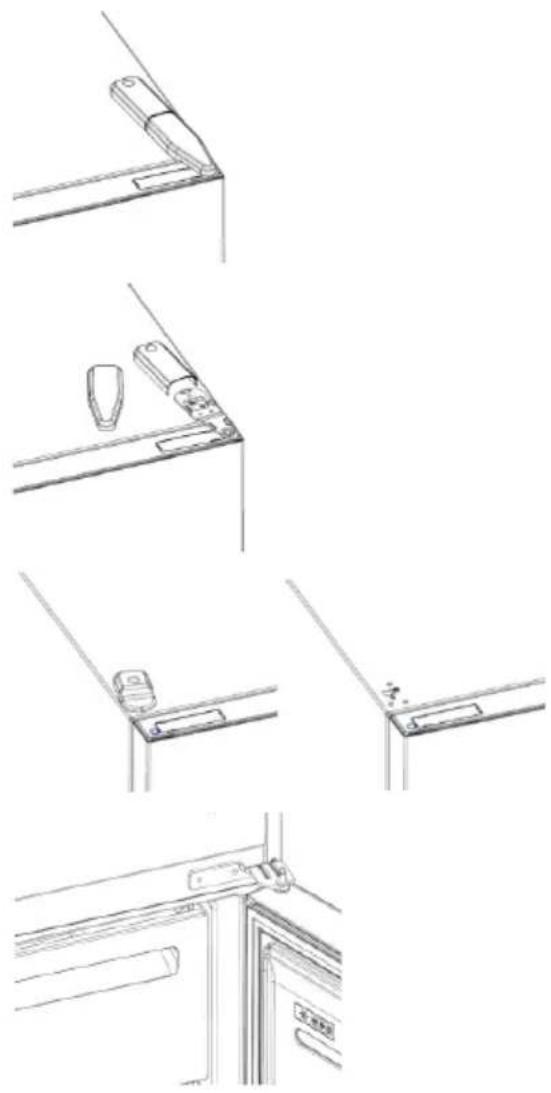

REVERSIBILITÀ DELLO SPORTELLO

Utensili necessari: Avvitatore elettrico

1. Togliere il coperchio della cerniera superiore
2. Svitare la cerniera superiore
3. Rimuovere il coperchio della cerniera superiore (sinistra)
4. Rimuovere la cerniera centrale

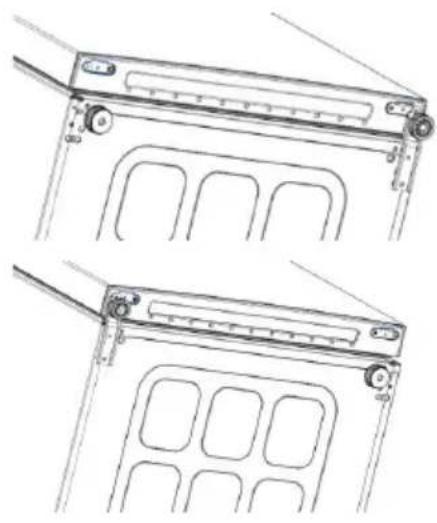

1. Rimuovere la cerniera inferiore
2. Montare il piedino della cerniera
3. Montare la cerniera centrale
4. Montare la piastra della cerniera superiore
5. Montare il coperchio della cerniera superiore

La lampada per l'illuminazione interna non si accende.	• Assenza di elettricità.	• Il cavo di alimentazione non è inserto corretamente.• Controllare se l'elettrodomestico è spento (vedere Regolazione della temperatura).• Verificare il corretto funzionamento della presa di corrente (ad esempio con un altro apparecchio elettrico).
	• La modalità Holiday è attivata.	• Disattivare la modalità Holiday.
La temperatura interna del frigorifero e/o del congelatore non è sufficientemente bassa.	• Gli sportelli non sono chiusi.	• Accertarsi che lo sportello e le guamizioni garantiscano una chiusura corretta.
	• Gli sportelli vengono aperti frequentemente.	• Evitare di aprire gli sportelli inutilmente per un certo periodo di tempo.
	• Impostazione della temperatura errata.	• Controllare l'impostazione della temperatura, se possibile, impostare una temperatura più bassa (vedere Regolazione della temperatura)
	• Il frigorifero e/o il congelatore sono troppo piei.	• Allendere che la temperatura del frigorifero/congelatore si stabilizzì.• Evitare di riempire eccessivamente il frigorifero e i congelatore.
	• La temperatura ambiente è troppo bassa.	• Spostare l'unità in un ambiente più caldo o riscaldare l'ambiente attuate.
	• Sono stati riposti oggetti caldi.	• Lasciare sempre raffreddare gli oggetti prima di riparti.
Il cibo nel frigorifero si congela.	• Impostazione della temperatura errata.	• Controllare l'impostazione della temperatura, se possibile, aumentaria.
	• Alimenti a contatto con la parete posteriore.	• Tenere il cibo lontano dalla parete posteriore del frigorifero.
La parte inferiore dello scomparto frigoriferò è umida o sono presenti goccioline d'acqua	• Il tubo di drenaggio potrebbe essere ostruito.	• Pulire il tubo di drenaggio con un bastoncino o un oggetto simile per consentire all'acqua di defluire.
Presenza di gocce d'acqua o brina sulla pare posteriore del frigorifero.	• In base alla funzione, durante il funzionamenti si formano gocce d'acqua o brina sulla parete posteriore del frigorifero.	• Non si tratta di un difetto.
	• Sono stati riposti oggetti caldi.	• Lasciare sempre raffreddare gli oggetti prima di riparti.
	• Sono presenti contenitori di alimenti o liquidi aperti.	• Coprire sempre alimenti e liquidi.
	• Gli sportelli non sono chiusi.	• Accertarsi che lo sportello e le guamizioni garantiscano una chiusura corretta.
	• Gli sportelli vengono aperti frequentemente.	• Evitare di aprire gli sportelli inutilmente per un certo periodo di tempo.
Presenza di acqua nel cassetto della frutta.	• Circolazione d'aria assente.	• Verificare che l'elettrodomestico non sia troppo pieno.
	• Frutta e verdura contengono troppa umidità.	• Avolgare la frutta e la verdura in materiali plastici, ad es. pellicola trasparente, sacchetti o contenitori.
Il motore rimane continuamente in funzione	• Gli sportelli non sono chiusi.	• Accertarsi che gli sportelli siano chiusi e che la tenuta delle guamizioni sia adeguata.
	• Gli sportelli vengono aperti frequentemente.	• Evitare di aprire gli sportelli inutilmente per un certo periodo di tempo.
	• La temperatura ambiente è molto alta.	• Verificare che la temperatura ambiente rientri nell'intervalo indicato nelle specifiche riportate sull'etichatta dell'elettrodomestico.• Impostare lo schermo del display il termostato su una temperatura più calda.
	• L'elettrodomestico è stato spento (senza pote per un po' di tempo.	• Normalmente felettrodomestico implega 8-12 ore per raffreddarsi completamente.
Il cibo congelato si scongela.	• La temperatura ambiente è troppo bassa.	• Spostare l'unità in un ambiente più caldo o riscaldare l'ambiente attuate.
	• Lo sportello del congelatore non è chiuso.	• Accertarsi che lo sportello sia chiuso e che la tenuta della guamizione sia adeguata.
Allarme dello sportello del frigorifero.	• L'allarme dello sportello del frigorifero (segnal acustico) si attiva ogni volta che lo sportello via lasciato aperto per più di 3 minuti.	• Evitare di lasciare lo sportello aperto quando non è necessario. Il segnale acustico cessa quando lo sportello viene chiuso.
L'elettrodomestico emette rumori come gorgoglio, ronzio, clic, scricchiolio.	• Nessun guasto. Un motore è in funzione, ad e frigorifero, ventola. Il refrigerante scorre nei tut Motore, interruttori ed elettrovalvole vengono accesi o spenti.	• Nessuna azione necessaria.
	• L'elettrodomestico non è a livello.	• Regolare i piedini per collocare l'elettrodomestico a livello.
	• L'elettrodomestico urta un oggetto vicino.	• Rimuovere gli oggetti attorno alfelettrodomestico.
L'elettrodomestico non raffredda, gli indicato di temperatura e illuminazione sono accesi.	• La modalità DEMO è attivata.	• Disattivare la modalità DEMO.
Presenza di molto ghiaccio e brina nel compa congelatore.	• Gli alimenti non sono stati confezionati adeguatamente.	• Imballare sempre bene gli alimenti.
	• Uno sportello o un cassetto dell'elettrodomest non è chiuso bene.	• Chiudere lo sportello o il cassetto.
	• Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.	• Non aprire lo sportello o il cassetto troppo spesso.
	• Le guarnizioni dello sportello o del cassetto sc sporche, usurate, danneggiate o inadeguate.	• Pulire la guarnizione dello sportello/cassetto oppure sostiturià.
	• Qualcosa all'interno impedisce la chiusura corretta dello sportello/cassetto.	• Risistemare i ripiani, i cassetti incassati nello sportello o contentori interni per consentire la chiusura dello sportello o del cassetto.
I lati dell'elettrodomestico sono caldi.	• È normale.
