MANUALE UTENTE 303717 Bearware

Grazie per aver scelto un prodotto di BEARWARE. Per utilizzare con soddisfazione l'apparecchio acquistato, si prega di leggere attentamente le seguenti istruzioni per l'uso. Prima della messa in funzione della merce consegnata, verificare che sia integra, esente da difetti e non danneggiata.

1. Contenuto della confezione

• Stazione meteorologica con proiezione
- Istruzioni per l'uso

2. Dati tecnici

Alimentazione di tensione	Unità principale: 1x alimentatore DC 5V, alimentatore con spina cava 500mA (3,5mm/1,25mm) /// Polarità: - ---(o--- + oppure 3x batterie 1,5V AAASensore: 2x batterie AA da 1,5V
Campo di temperatura	Unità principale: da -5°C a 50°CSensore: da -40°C a +60°C
Intervallo barometro	da 540 a 1100hPada 405 a 825mmHgda 15,95 a 32,49inHg
Risoluzione temperatura	0,1°C
Classe di protezione sensore esterno	IPX4
Potenza di trasmissione	Unità principale: 0 dBmSensore: -10,83dBm
Campo di frequenza 433 MHz

3. Istruzioni aggiuntive per questo apparecchio

Non utilizzare questo apparecchio se è danneggiato. Non esporre l'unità principale all'umidità o all'irraggiamento solare diretto. Il sensore esterno è resistente agli spruzzi e non deve essere esposto a pioggia continua e diretta. Un luogo ideale sarebbe quindi coperto e all'ombra. Prima di utilizzare il prodotto accertarsi che la tensione di rete disponibile corrisponda alla tensione d'esercizio indicata sulla targhetta. Prima del primo utilizzo, accertarsi che non vi siano cavi danneggiati.

L'apparecchio deve essere collegato a una presa facilmente accessibile, in modo tale che in caso di emergenza possa essere staccato.

Questo prodotto è adatto unicamente per l'uso con un adattatore di rete da 5V DC. La polarità e la dimensione del connettore sono riportate nei dati tecnici al punto 2 "Dati tecnici" sul lato anteriore.

L'apparecchio non è adatto per scopi medici o per l'informazione pubblica ma solo per l'uso privato.

Attenzione!

Conservare le batterie e l'apparecchio fuori dalla portata dei bambini. Le batterie contengono acidi pericolosi per la salute. Le batterie esauste devono essere sostituite nel più breve tempo possibile per evitare la fuoriuscita del liquido! Non utilizzare in nessun caso batterie nuove e vecchie di tipo diverso contemporaneamente. Non buttare le batterie in nessun caso nel fuoco né cortocircuitarle. Non caricare le batterie e non separarle. Pericolo d'esplosione!

1. Dettagli del prodotto

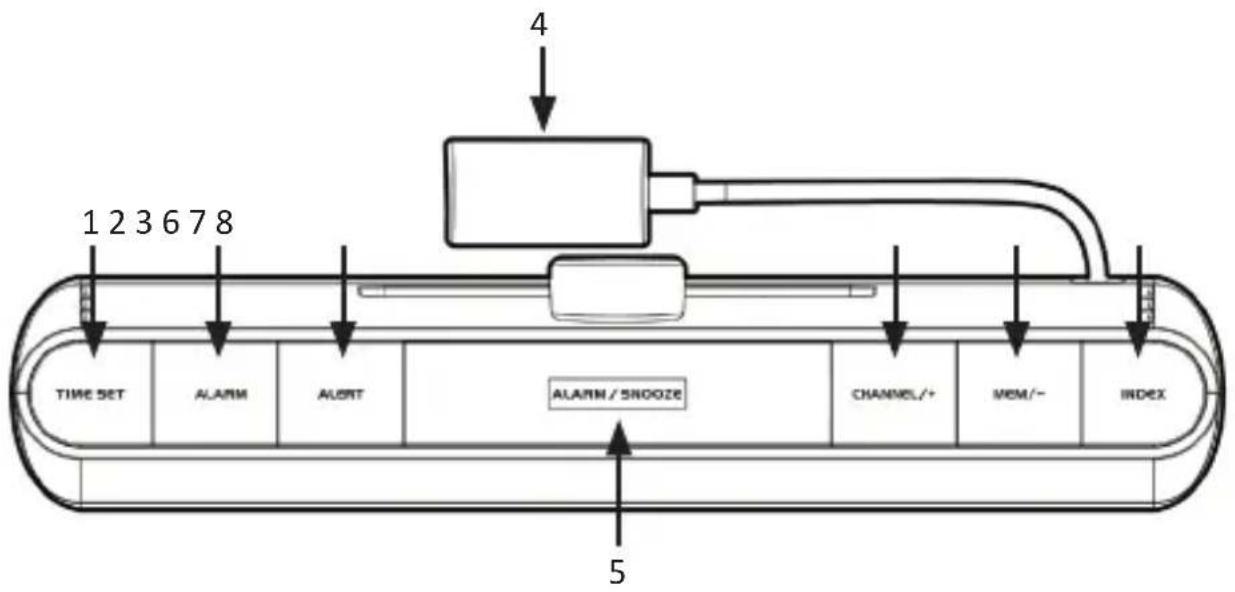

123678 TIME SET ALARM ALERT ALARM/SNOOZE CHANNEL/+ MEM/- INDEX 4 5

N. Tasto
1 Tasto "TIME SET"
2 Tasto "ALARM"
3 Tasto "ALERT"
4	Connessione all'alimentazione
5 Tasto "ALARM/SNO	OZE"
6 Tasto "CHANNEL/+"
7 Tasto "MEM"
8 Tasto "INDEX"

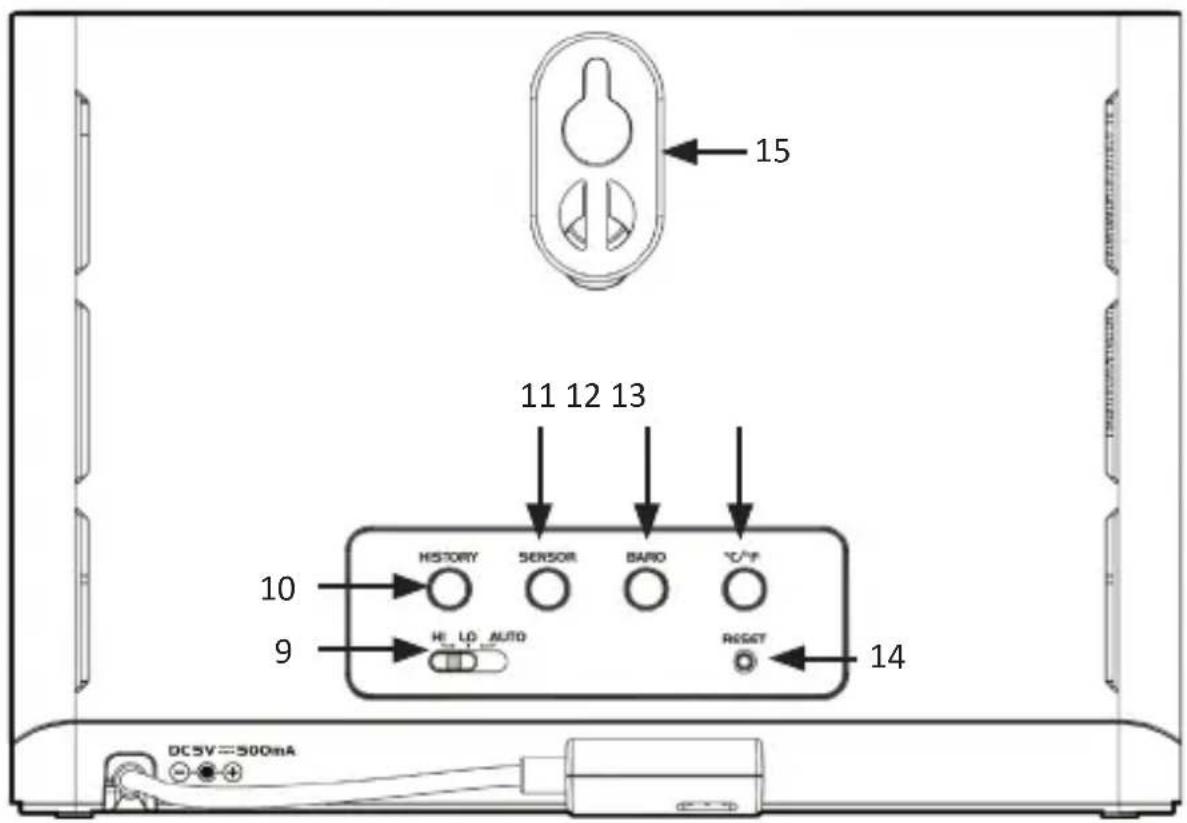

15 11 12 13 10 9 HISTORY SENSOR BARD °C/F HE LD AUTO RESET 14 DC 5V=500mA

N. Descrizione
9 Interruttore retroilluminazione
10 Tasto "HISTORY"
11 Tasto "SENSOR"
12 Tasto "BARO"
13 Tasto "°C / °F"
14 Tasto "RESET"
15 Supporto da parete

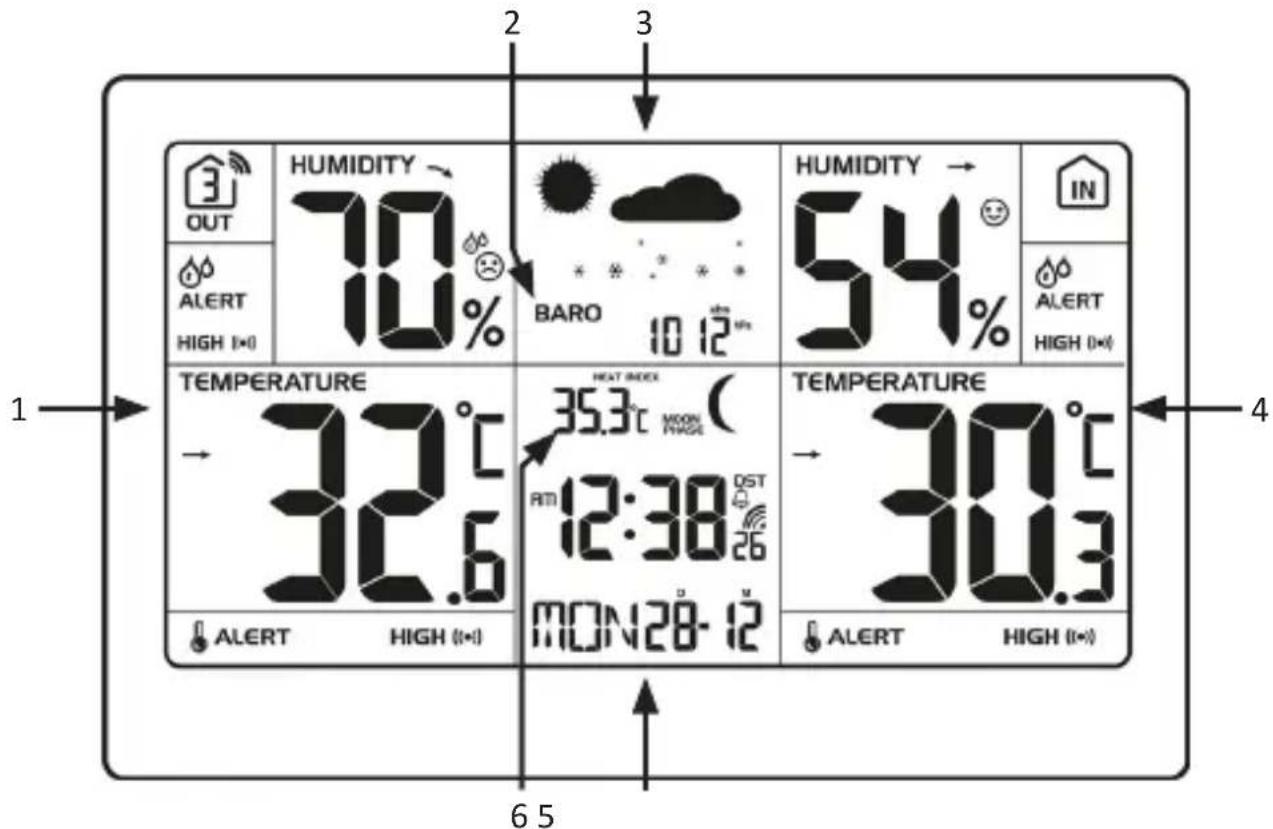

HUMIDITY 70% 10 12 HUMIDITY → 54% IN 1 OUT ALERT HIGH (I×0) BARO 35.3°C MON 12:38 PST 26 MON28-12 TEMPERATURE 32.6 HEAT INDEX 30.3°C 30.3 TEMPERATURE → 30.3 ALERT HIGH (I×0) 6 5

N.	Descrizione
1 Temperatura esterna / umidità
2 Barometro
3 Previsioni meteorologiche
4 Temperatura interna / umidità
5 Orario / Allarme / Data
6 Indice termico / Punto di rugiada

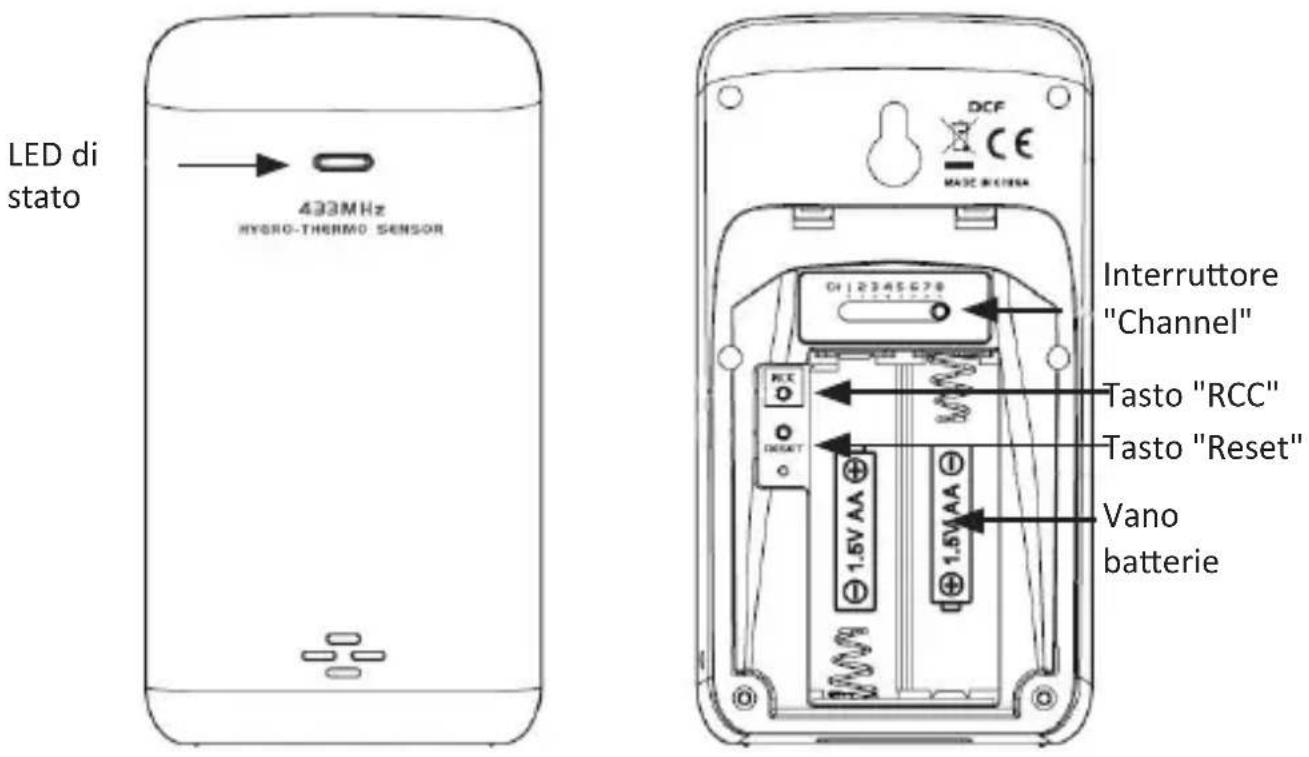

LED di stato 433MHz HYDRO-THERMO SENSOR DCF CE MODE METERNA CH12345678 Interruttore "Channel" Tasto "RCC" Tasto "Reset" Vano batterie

5. Messa in funzione

1. Rimuovere il prodotto dalla confezione e togliere qualsiasi materiale di imballaggio. Aprire il vano batterie del sensore esterno e inserire 2 x batterie AA da 1,5V. Prestare attenzione alla corretta polarità dei contatti.
2. Aprire il vano batterie della stazione meteo e inserire 3 x batterie AAA da 1,5V. Prestare attenzione alla corretta polarità dei contatti. In alternativa collegare quindi l'alimentatore a spina da 5V CC in dotazione alla stazione meteorologica.
3. Inserire l'alimentatore in una presa regolarmente collegata.

Nota: Se si utilizzano solo batterie da 1,5V del tipo AAA la retroilluminazione non resta accesa in modo permanente. Per attivare brevemente la retroilluminazione premere il tasto "ALARM/SNOOZE".

5.1 Collegamento col sensore esterno

1. Nel vano batteria del sensore esterno impostare il canale desiderato usando l'interruttore "Channel".
2. Dopo la messa in funzione la stazione meteorologica inizia a collegarsi con il sensore esterno. Accertarsi che entrambi gli apparecchi si trovino in prossimità tra loro. Nel "Display Temperatura esterna" dell'unità principale si accende il simbolo di collegamento "3". Per avviare la ricerca automaticamente, premere il tasto "Sensore" sul retro dell'apparecchio.

Se l'unità principale non è in grado di creare un collegamento con il sensore esterno entro 2 minuti la ricerca viene interrotta. Il simbolo di collegamento smette di lampeggiare e il display della temperatura indica "--%" e "--.°C" nel display.

Se non è possibile creare un collegamento ciò dipende, ad esempio, da pareti rinforzate o da una distanza troppo grande del sensore dall'unità principale. In questo caso avvicinare il sensore e l'unità di base tra loro. Per riavviare il riconoscimento, premere e tenere premuto il tasto "Sensore" sul retro dell'unità principale per ca. 2 secondi fino a quando il segnale di collegamento nel display lampeggia.

Se il segnale del sensore esterno subisce un'interruzione e non è possibile ripristinarlo entro un'ora sul display della temperatura e dell'umidità appare la scritta "Er" (Error). Se l'interruzione del segnale continua anche dopo le 48 ore, il display mostra "Er" in modo permanente. Premere il tasto "Sensor" sul retro dell'apparecchio per ricollegare l'unità.

6. Impostazioni di base

Nota: Quando l'illuminazione dello sfondo del relativo interruttore è disattivata (posizione Off) premendo il pulsante grande "SNOOZE/LIGHT" sul lato superiore dell'unità si accende l'illuminazione dello sfondo per ca. 5 secondi.

Premere e tenere premuto il tasto "TIME SET" per circa 3 secondi per adattare le impostazioni di base. Con i tasti "CHANNEL / +" e "MEM / " è possibile adattare i valori di conseguenza.

Premendo brevemente il tasto "TIME SET" nelle impostazioni dell'ora, si conferma l'immissione e si passa all'opzione successiva. In questo modo è possibile modificare e adattare le impostazioni successive nella seguente sequenza:

• Formato 12/24 ore
• Ora
• Minuto

• Secondi
• Anno
• Formato mese/giorno
• Mese
• Giorno

- Fuso orario - Nota: Quando si imposta il fuso orario, ad esempio su +01 e la stazione meteorologica viene attivata tramite il segnale DCF, l'orologio indica un'ora più tardi rispetto al segnale DCF.

- Impostazione lingua - Per l'impostazione del giorno della settimana nel display. Le seguenti sigle possono essere impostate e selezionate con i tasti "CHANNEL/+" e "MEM/-": EN (Inglese), RU (Russo), NL (Olandese), IT (Italiano), ES (Spagnolo), DE (Tedesco), FR (Francese)

- RC - Segnale DCF attivare o disattivare la funzione.

- DST - Commutazione automatica per attivare o disattivare l'ora legale.

6.1 Impostazione allarme

Impostazioni orario allarme

Premere brevemente il tasto "ALARM" per visualizzare l'orario dell'allarme. Azionare e tenere premuto per ca. 2 secondi il tasto fino a quando l'orario dell'allarme inizia a lampeggiare. Con i tasti "CHANNEL/+" e "MEM/-" è possibile adattare le impostazioni desiderate. Confermare l'immissione premendo il tasto "ALARM". Premere nuovamente il tasto "ALARM" per disattivare di nuovo l'allarme. Dopo aver impostato l'orario dell'allarme, questo sarà attivato automaticamente.

Attivare/disattivare l'allarme

Premere brevemente il tasto "ALARM" per visualizzare l'orario dell'allarme. Durante la visualizzazione dell'orario dell'allarme premere di nuovo il tasto per attivare o disattivare l'allarme. Non appena sul display dell'allarme appare il simbolo della campana, l'allarme è attivato.

Disattivare l'allarme

Se l'allarme dell'orario impostato viene attivato, si accende automaticamente anche la retroilluminazione. Il suono dell'allarme diventa attivo per 2 minuti prima di essere disattivato automaticamente.

Premere il tasto "SNOOZE/LIGHT" per interrompere l'allarme. Nel display lampeggia il simbolo della campana, indicando che è attivata la funzione sonnellino e l'allarme suonerà di nuovo dopo 5 minuti.

Per disattivare l'allarme, quando suona la sveglia premere il tasto "ALARM".

Premere e tenere premuto il tasto "Snooze/Light" fino a quando il simbolo della campana non smette di lampeggiare. L'allarme suonerà il giorno seguente allo stesso orario.

6.2 Retroilluminazione

Spostare l'interruttore "Retroilluminazione" nella posizione desiderata:

• AUTO = retroilluminazione automatica (i livelli di luminosità si adattano ad ogni situazione di luminosità)
  • LO = retroilluminazione livello 1
  • HI = retroilluminazione livello 2

Se l'unità è usata senza adattatore di rete, esclusivamente con batterie, la retroilluminazione sarà attivata soltanto quando si premere il tasto "ALARM/SNOOZE". Dopo 5 secondi si spegne di nuovo la retroilluminazione.

6.3 Segnale DCF

Questa funzione può essere attivata (auto) o disattivata (off) nelle impostazioni di base come penultimo punto.

Il segnale DCF è un segnale temporale che viene emesso da uno degli orologi più precisi del mondo. Questo si trova nelle vicinanze di Francoforte sul Meno. In condizioni ideali, la vostra stazione meteorologica può ricevere il segnale da una distanza fino a 1500 km.

Quando la stazione meteorologica ha riconosciuto il segnale, a seconda delle impostazioni dibaseindica l'oraattualedell'Europa centrale, ladata eil giornodella settimana. Il simbolo DCF "appare successivamente sul display.

La stazione meteorologica cerca ogni giorno alle ore 02:00, e alle ore 17:00 un segnale con cui sincronizzarsi.

La ricerca del segnale può essere avviata automaticamente, premendo il tasto "RCC" nel vano batteria.

Non appena il tentativo di ricevere un segnale fallisce, la stazione meteorologica termina la ricerca dopo circa 5 minuti. Il simbolo DCF si spegne nel display.

Attenzione! Ricordarsi che alcuni apparecchi elettrici possono essere una fonte di interferenza per la ricezione del segnale, per es. televisori, computer. Negli ambienti chiusi quali aeroporti, fabbriche, cantine o simile, si possono verificare dei problemi con la ricezione del segnale.

7. Visualizzazione

Visualizzazione ora:

L'orario può essere visualizzato in 12 o 24 ore. Il formato desiderato può essere selezionato nelle impostazioni di base.

Data e giorno:

La stazione meteorologica dispone di un display per data e giorno della settimana. Il giorno viene contrassegnato con "D" e il mese con "M".

Previsioni meteorologiche:

La stazione meteorologica calcola una previsione per ca. 12 ore basata sullo sviluppo della pressione atmosferica. Ovviamente questa previsione non può essere paragonata a satelliti o calcolatori ad alte prestazioni. La previsione mostra unicamente un'indicazione approssimativa dello sviluppo attuale.

Simbolo	Descrizione
	Sole
	Sole/Nuvole
	Nuvoloso
Simbolo Descrizione
	Nuvole / Pioggia
	Neve

Barometro:

La stazione meteo è dotata di un barometro. Per modificare l'unità di misura del barometro usare il tasto "BARO" sul retro della stazione meteo e modificare i valori tra "hPa", "inHg" e "mmHg".

In tal modo è possibile scegliere valori assoluti o relativi della pressione dell'aria. Premere e tenere premuto per ca. 2 secondi il tasto "BARO" sulla parte posteriore del dispositivo fino a quando sul display del barometro non inizia a lampeggiare "REL" o "ABS". Con i tasti "CHANNEL/+" e "MEM/-" è possibile selezionare le impostazioni desiderate. Confermare l'immissione premendo il tasto "BARO".

Punto di rugiada (DEWPOINT)

Il "DEWPOINT" (punto di rugiada) è la temperatura in funzione dell'umidità in cui si comincia a formare la rugiada. La temperatura del punto di rugiada è tanto più elevato quanta più umidità è contenuta nell'aria.

Premere il tasto "INDEX" per cambiare tra il display del punto di rugiada e l'indice termico (HEAT INDEX).

Indice termico (HEAT INDEX)

L'indice termico (HEAT INDEX) descrive la temperatura percepita sulla base della temperatura e dell'umidità dell'aria effettivamente misurate. Premere il tasto "INDEX" per cambiare tra il display del punto di rugiada e l'indice di calore (HEAT INDEX).

Simbolo DCF:

La stazione meteorologica sincronizza l'ora ogni notte. Durante la sincronizzazione il simbolo lampeggia. Se l'ora è stata ricevuta con successo, il simbolo è illuminato permanentemente fino alla sincronizzazione successiva.

Visualizzazione temperatura interna:

La temperatura interna viene misurata dalla stazione di base e visualizzata con precisione al decimo di grado. L'unità di temperatura impostata appare a destra di fianco al valore misurato. L'unità di temperatura può essere cambiata tra °C e °F. A questo scopo spostare l'interruttore °C/°F sul retro della stazione meteorologica nella posizione desiderata. Se la temperatura misurata supera il valore massimo, sul display appare "HI". Se è superato il valore minimo, sul display appare "Lo".

Premere il tasto "°C/°F" per cambiare tra Celsius e Fahrenheit.

Stato batteria basso:

Se appare il simbolo della batteria significa che le batterie inserite sono esauste e devono essere sostituite quanto prima con delle nuove. Ciò vale sia per il sensore esterno sia per la stazione di base. Quando in presenza della temperatura interna appare il simbolo della batteria esaurita, la batteria è esaurita.

Visualizzazione temperatura esterna:

La temperatura esterna viene misurata dal sensore esterno e visualizzata con precisione al decimo di grado. L'unità di temperatura impostata appare a destra di fianco al valore misurato. L'unità di temperatura può essere cambiata tra °C e °F. A questo scopo spostare l'interruttore °C/°F sul retro della stazione meteorologica nella posizione desiderata. Se la temperatura misurata supera il valore massimo, sul display appare "HI". Se è superato il valore minimo, sul display appare "Lo".

Premere il tasto "°C/°F" per cambiare tra Celsius e Fahrenheit.

Visualizzazione Channel

La stazione meteo riceve il segnale del sensore esterno automaticamente. Con il tasto "CHANNEL/+" è possibile scorrere tra i vari canali. Selezionare lo stesso canale scelto sul sensore esterno. I canali del sensore esterno possono essere selezionati sull'apparecchio direttamente tramite un commutatore. Per lo scorri- mento automatico dei canali, tenere premuto il pulsante „CHANNEL/+“ per circa 3 secondi.

Ricezione del sensore esterno

I sensore esterno invia due volte al minuto un segnale che la stazione di base riceve automaticamente. La ricezione del segnale può essere attivata anche manualmente. A tale scopo premere e tenere premuto il tasto "Sensor" sul retro dell'unità fino a quando lampeggia il simbolo della connessione. Dopo la ricezione riuscita il simbolo resta acceso e nel display della stazione meteorologica vengono visualizzate la temperatura e l'umidità dell'aria.

Simbolo del gelo

Al superamento per difetto del simbolo 3°C, sul display esterno appare sul display un simbolo "

8. Impostazioni ampliate

Stabilire la pressione atmosferica

Si può adattare la pressione atmosferica in base al bollettino meteo della località in cui ci si trova. Premere e tenere premuto per ca. 2 secondi il tasto "BARO" fino a quando sul display del barometro lampeggiano "REL" o "ABS". Usando i tasti "CHANNEL/+" e "MEM/-" immettere la pressione relativa (REL)e confermare con il tasto "BARO".

Infine lampeggia il valore della pressione atmosferica. Tale valore è modificabile usando i tasti "CHANNEL/+" e "MEM/-". Confermare e salvare l'immissione premendo il tasto "BARO".

Temperatur Trend

La funzione Temperatur Trend mostra le possibili variazioni di temperatura come andamento grafico.

significa "in aumento" significa "costante" significa "in calo"

REGISTRAZIONI TEMPERATURA MAX/MIN

L'unità principale conserva le registrazioni MAX/MIN della temperatura a partire dall'ultimo reset manuale.

1. In modalità orario premere una volta il tasto "MEM / -", per mostrare nel canale attuale la temperatura più alta misurata
2. Premere ripetutamente il tasto "MEM / -" per visualizzare il valore MAX/MIN con la seguente sequenza: La temperatura massima del canale attuale --> La temperatura minima del canale attuale --> L'umidità massima --> L'umidità minima --> La temperatura interna massima --> La temperatura interna minima --> L'umidità massima --> L'umidità minima --> La pressione massima --> La pressione minima.
3. Se le registrazioni MAX/MIN sono visualizzate, il display torna dopo 5 secondi di nuovo nel funzionamento normale.
4. Per cancellare le registrazioni MAX/MIN dell'ambiente interno o del canale attuale, ad unità accesa e nel display MAX/MIN, tenere premuto il tasto "MEM / -".per 2 secondi.

Impostare l'allarme temperatura/umidità

L'unità può impostare l'allarme di temperatura HIGH/LOW per ambienti interni e per un massimo di 8 canali esterni.

1. Nella modalità orario tenere premuto il tasto "ALERT" per circa 3 secondi per accedere alla modalità di impostazione allarme. Il simbolo "IN" lampeggia.
2. Con i tasti "CHANNEL / +" o "MEM / -" si può selezionare il canale da elaborare. Con il tasto "ALERT" avviare l'elaborazione del canale.

3. Premere nuovamente il tasto "CHANNEL / +" o il tasto "MEM / -" per cambiare il valore. Premere il tasto "ALERT" nuovamente per confermare le impostazioni e per accedere alla successiva voce del menu. La sequenza di impostazione è la seguente: Temperatura "HIGH" -> Temperatura "LOW" -> Umidità "HIGH" -> Umidità "LOW" -> selezione canale.

4. Quando s'imposta un valore di allarme premere il tasto "ALARM" sul lato superiore della stazione meteorologica per accendere o spegnere l'allarme della temperatura. Sul display, accanto al rispettivo allarme della temperatura, appare il simbolo " (lose) la funzione è attivata.

ALERT

HIGH ((●))

1. Quando la procedura è conclusa, tenere premuto il tasto "ALERT" per ca. 3 secondi. Il display torna alla modalità orario. In alternativa l'unità torna dopo ca. 60 secondi dall'ultima pressione dei tasti in modalità orario.

Quando l'allarme viene rilasciato, è emesso l'allarme e il simbolo sul display lampeggia. Premere "ALARM / SNOOOZE", "ALARM" oppure il tasto "ALARM", per arrestare il tono di allarme. Se si ignora l'allarme, sarà interrotto dopo 2 minuti.

Nota: Nell'impostazione non si possono mettere valori HIGH/LOW contraddittori. Se per esempio il valore della temperatura HiGH è pari a per esempio a 40°C, l'allarme LOW non può superare i 39,9°C, ecc.

Se nella modalità Auto-Cycle è rilasciato un allarme, il display passa al canale corrispondente. Si può premere "ALARM / SNOOZE", "ALARM" oppure "ALERT". In alternativa non usare l'unità per 2 minuti, per arrestare l'allarme. Il display ritorna alla modalità Auto-Cycle.

Cronologia (History)

L'unità principale memorizza tutti i valori misurati nelle ultime 24 ore. Per richiamare la cronologia premere il tasto "HISTORY" sul retro dell'apparecchio. Sul display, al posto dell'orario effettivo, appare l'orario e i valori in cui sono stati misurati i valori visualizzati. Premere il tasto "HISTORY" ripetutamente per commutare tra le ultime 24 ore della cronologia.

Attenzione!

9. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o trasformazioni. Evitare il contatto con le tensioni di rete. Non cortocircuitare il prodotto. L'apparecchio non è impermeabile, utilizzarlo solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, acqua e neve. In ogni caso, tenere l'apparecchio lontano da elevate temperature.

Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo. Rispettare le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle istruzioni. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate.

Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

10. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio. Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

11. Note sullo smaltimento delle batterie

Con la vendita di batterie o con la consegna di apparecchi che contengono batterie, il fornitore è tenuto a richiamare l'attenzione del cliente su quanto segue: Quale utente finale, il cliente è obbligato per legge a restituire le batterie usate. Può restituire gratuitamente le batterie vecchie, che il fornitore tiene o ha tenuto nel proprio assortimento come batterie nuove, presso il magazzino (indirizzo di spedizione) del fornitore. I simboli riportati sulle batterie hanno il seguente significato: Pb = la batteria contiene più dello 0,004% in peso di piombo, Cd = la batteria contiene più dello 0,002% in peso di cadmio, Hg = la batteria contiene più dello 0,0005% in peso di mercurio.

Il simbolo del cassonetto barrato significa che la batteria non deve essere smaltita come rifiuto domestico.

Direttiva RAEE 2012/19/UE Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che il dispositivo 303717/20200528HK016 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia come stabilito dalla direttiva 2014/53/UE. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover; https://downloads.ganzeinfach.de/
