MANUALE UTENTE TEL695WP 125 Gala Edition MIELE
⚠️ Pericolo di ribaltamento a causa dell'assenza di statica della colonna bucato.
La lavatrice non deve mai essere installata sopra l'asciugatrice. La colonna bucato non è più strutturalmente solida.
Utilizzare sempre la lavatrice come base per la colonna bucato.

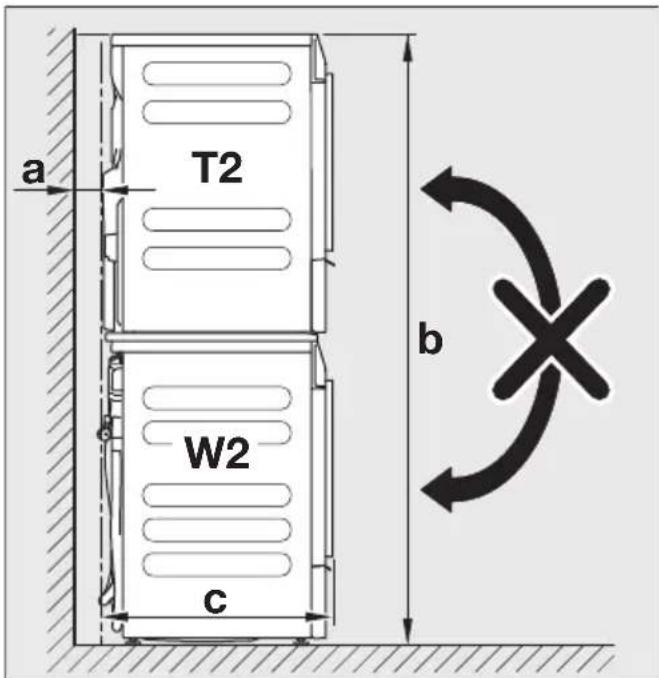

Dimensioni della colonna buca- to
b = 172 cm
c = 65 cm

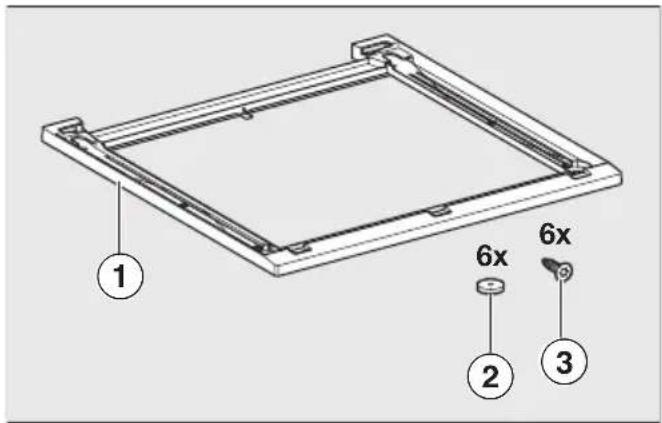

Componenti del kit di giunzione per la colonna bucato

① Telaio
② Anelli di tenuta
③ Viti a testa svasata per il fissaggio del kit di giunzione
Preparare il kit di giunzione


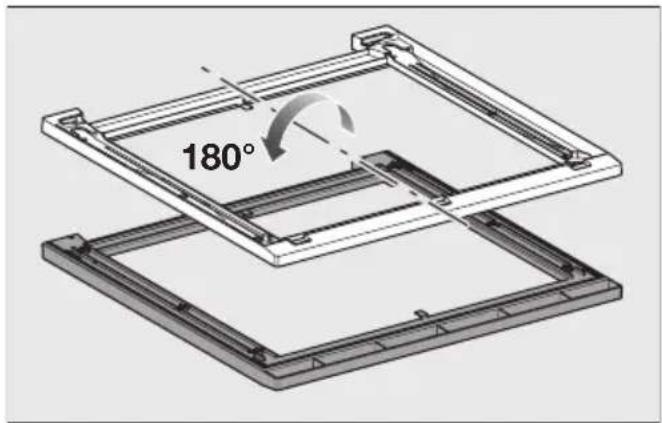

180°■ Posizionare il kit di giunzione su una superficie morbida, p.es. una coperta, con il lato inferiore rivolto verso l'alto.

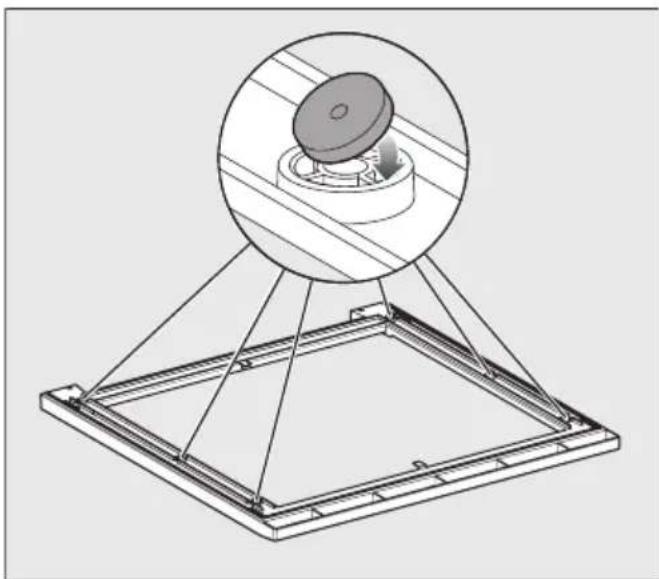

■ Incollare i sei anelli di tenuta sul lato inferiore del kit di giunzione.


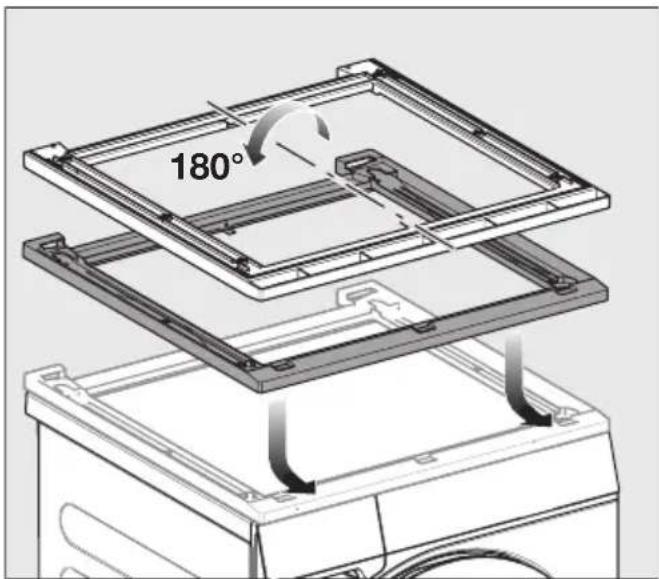

180°Girare il kit di giunzione e posizionarlo sul coperchio della lavatrice.
Registrare il kit di giunzione

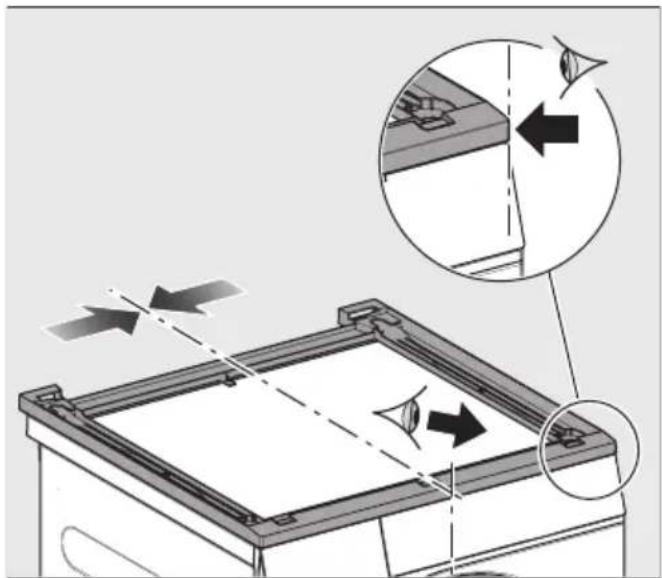

■ Registrare il kit di giunzione a filo della lavatrice a sinistra e a destra e nella parte anteriore.

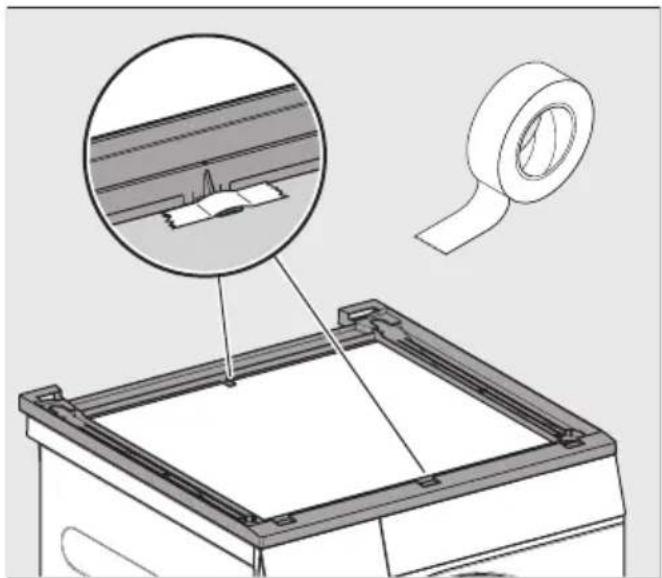

■ Fissare al coperchio il kit di giunzione registrato utilizzando delle strisce adesive
Fissare il kit di giunzione

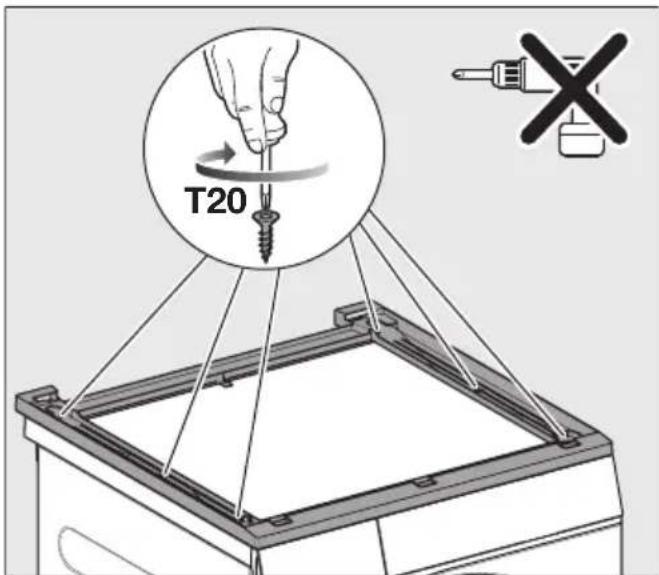

■ Per il fissaggio utilizzare le sei viti a testa svasata in dotazione.
Preparare l'asciugatrice

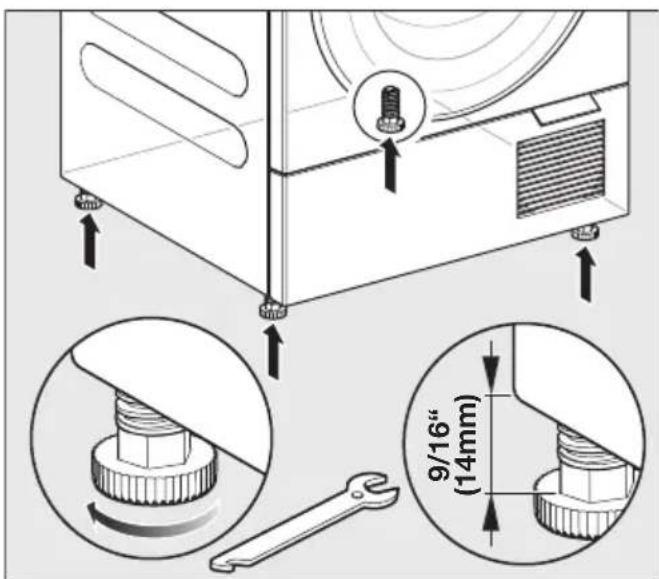

■ Svitare i quattro piedini dell'asciuga-trice.
Montare l'asciugatrice sul kit di giunzione per la colonna bucato

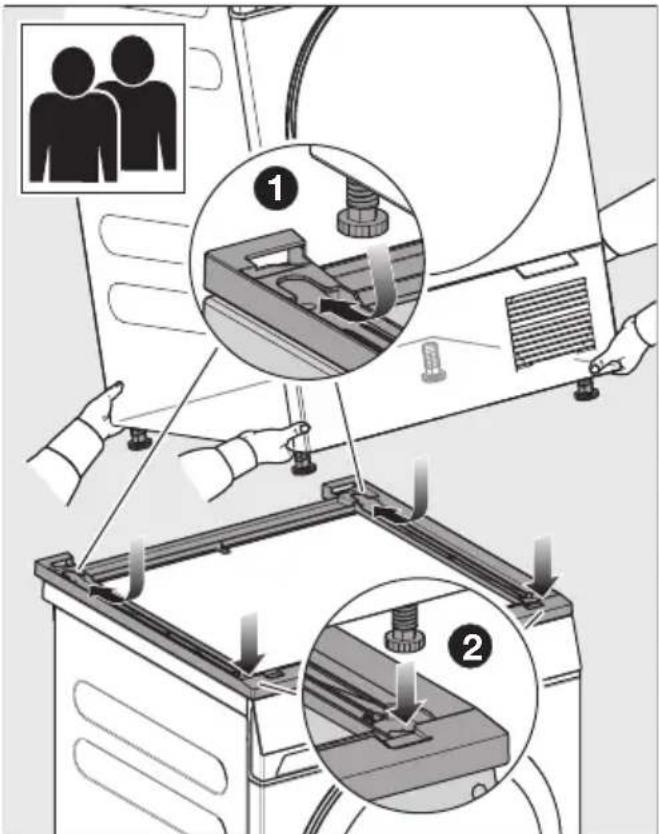

Posizionare l'asciugatrice sopra la lava-trice
Per questa fase sono necessarie due persone.
■ Sollevare l'asciugatrice e inclinarla leggermente all'indietro mentre la si installa.

1 Posizionare prima i piedini posteriori nel kit di giunzione e spingerli completamente indietro.
② Quindi posare i piedini anteriori.
I piedini dell'asciugatrice sono fissati nel kit di giunzione.
Smontare il kit di giunzione
Quando il kit di giunzione viene smonta-to, rimangono dei fori sul coperchio del-la lavatrice. I fori del coperchio fanno sì che la lavatrice non sia più a tenuta sta-gna. La lavatrice non può più funzionare.
Possibilità di chiudere i fori:
- Chiudere i fori con silicone.
- Fare montare un nuovo coperchio da uno specialista.
