BEDIENUNGSANLEITUNG TEL695WP 125 Gala Edition MIELE
⚠️ Kippgefahr durch fehlerhafte Statik der Wasch-Trocken-Säule.
Die Waschmaschine darf nie auf den Trockner montiert werden. Die Statik der Wasch-Trocken-Säule ist nicht mehr gegeben.
Verwenden Sie immer die Waschmaschine als Basis für die Wasch-Trocken-Säule.

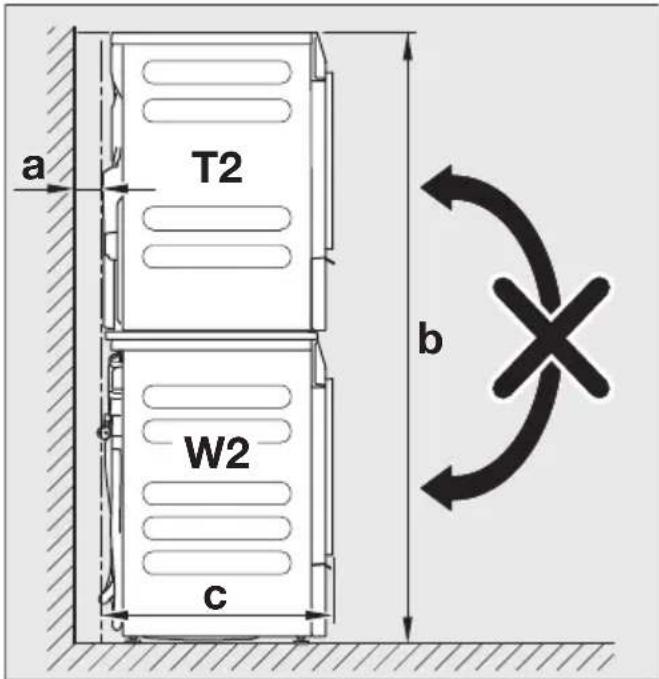

Maße Wasch-Trocken-Säule
b = 172 cm
c = 65 cm

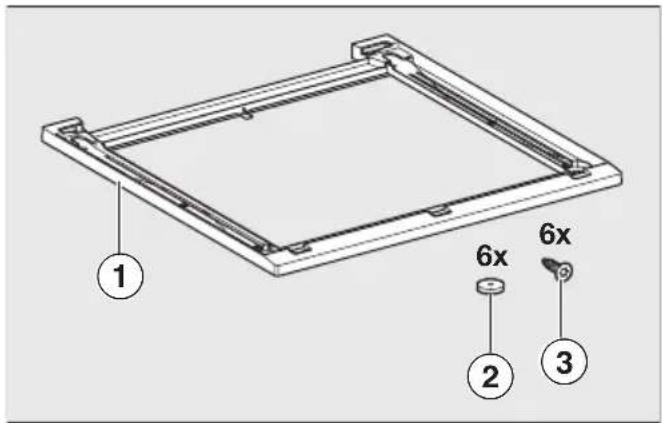

Bestandteile des Wasch-Trocken-Verbindungssatzes
① Rahmen
② Dichtringe
③ Senkkopfschrauben für die Befestigung des Verbindungssatzes
Verbindungssatz vorbereiten


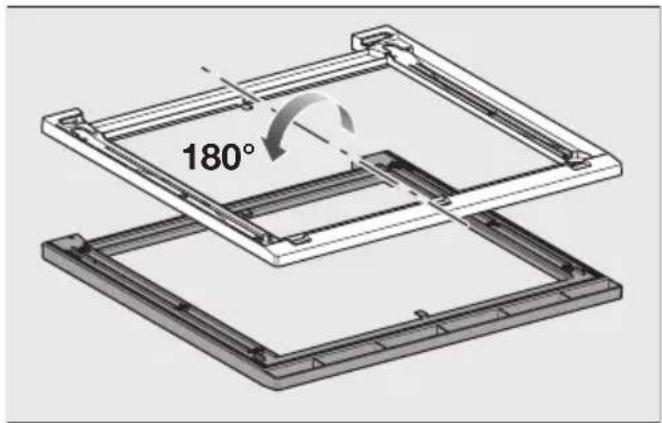

180°■ Legen Sie den Verbindungssatz mit der Unterseite nach oben auf einen weichen Untergrund z. B. eine Decke.

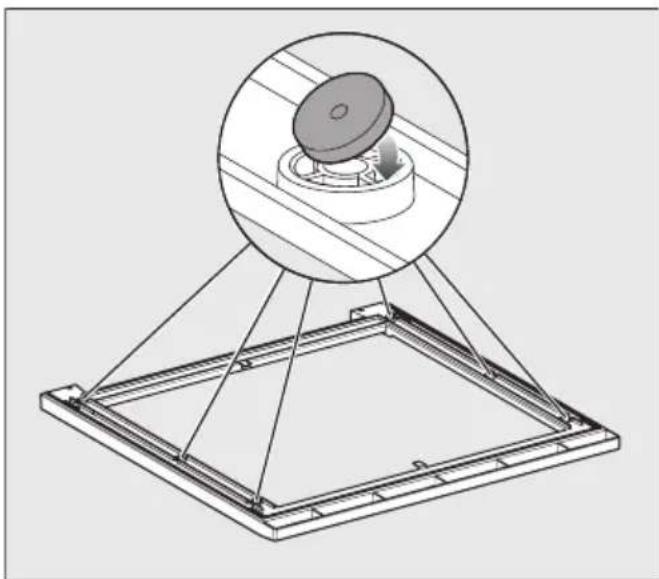

■ Kleben Sie die 6 Dichtringe auf die Unterseite des Verbindungssatzes.


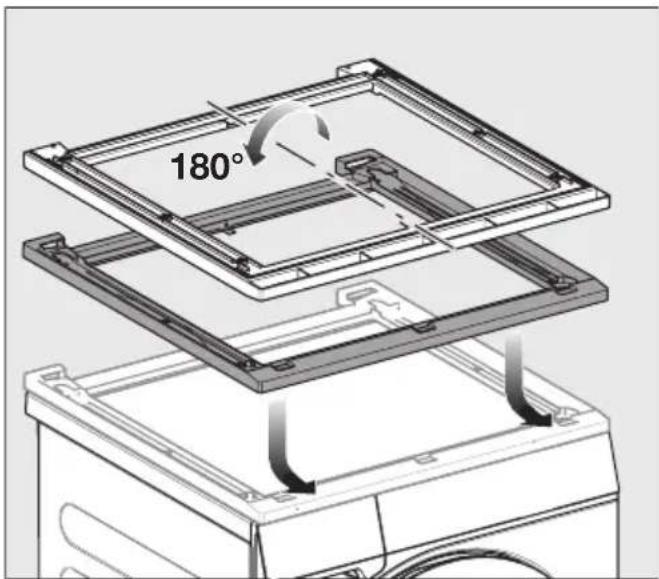

180°■ Drehen Sie den Verbindungssatz und setzen Sie den Verbindungssatz auf den Deckel der Waschmaschine.

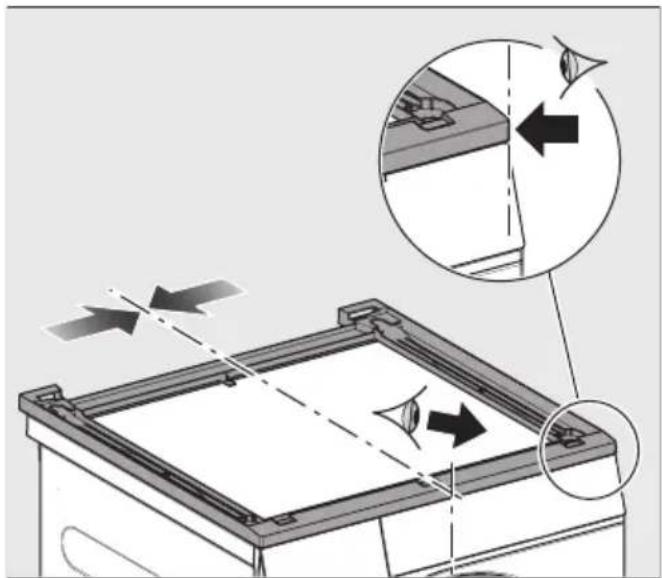

Verbindungssatz ausrichten
■ Richten Sie den Verbindungssatz links und rechts und vorne bündig mit der Waschmaschine aus..

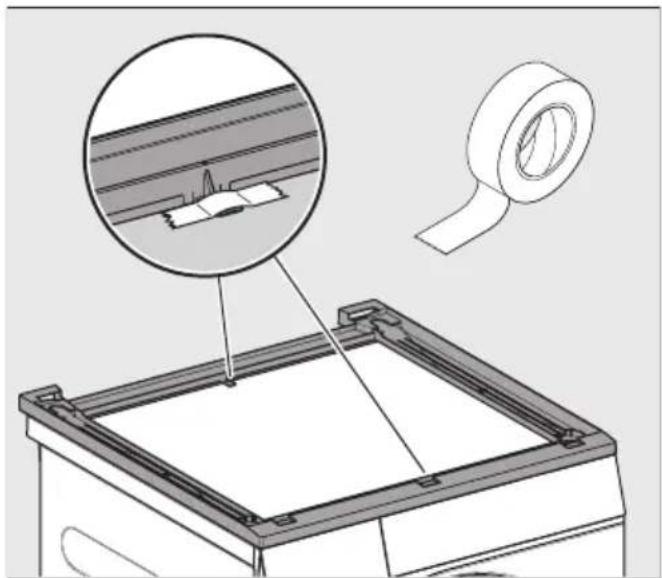

■ Fixieren Sie den ausgerichteten Verbindungssatz mit Klebestreifen auf dem Deckel

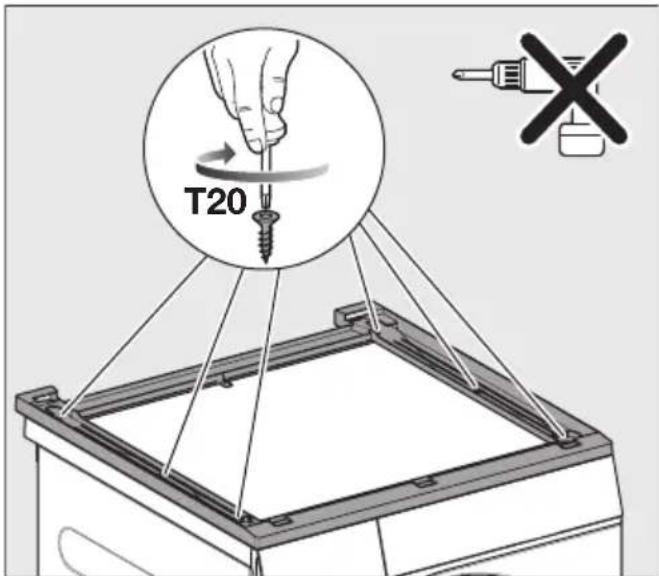

Verbindungssatz befestigen
■ Verwenden Sie für die Befestigung die mitgelieferten 6 Senkkopfschrauben.
Trockner vorbereiten

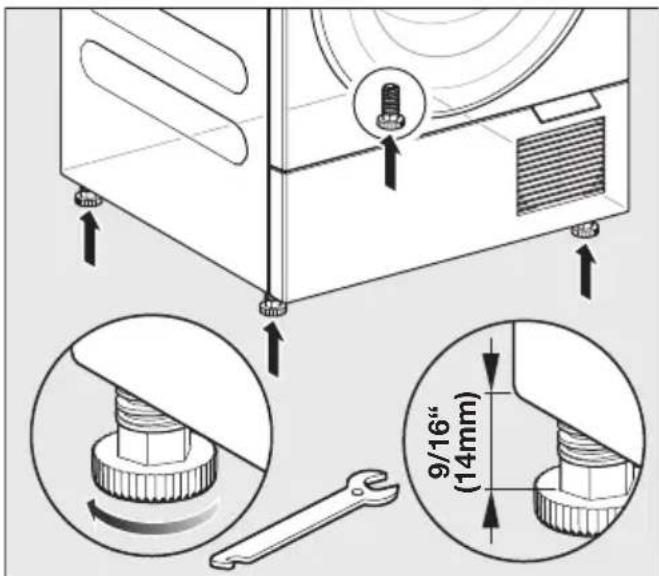

■ Drehen Sie die 4 Füße des Trockners heraus.
Trockner auf Wasch-Trocken-Verbindungssatz montieren

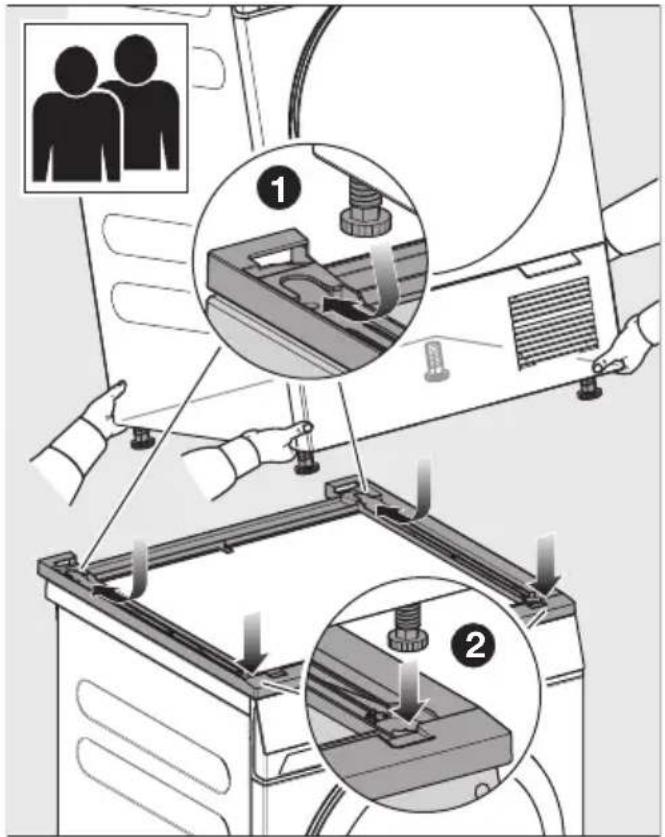

Trockner auf Waschmaschine stellen
Für diesen Schritt werden 2 Personen benötigt.
■ Heben Sie den Trockner hoch und kippen Sie den Trockner bei der Aufstellung leicht nach hinten.
1 Stellen Sie die hinteren Füße zuerst in den Verbindungssatz und schieben Sie die hinteren Füße ganz nach hinten.
2 Stellen Sie anschließend die vorderen Füße ab.
Die Füße des Trockners stehen fest im Verbindungssatz.
Wasch-Trocken-Verbindungssatz demontieren
Wenn der Wasch-Trocken-Verbindungssatz demontiert wird, verbleiben Löcher im Deckel der Waschmaschine. Durch die Löcher im Deckel ist die Dichtigkeit der Waschmaschine nicht mehr gegeben. Die Waschmaschine darf nicht mehr betrieben werden.
Möglichkeiten die Löcher zu verschießen:
- Verschließen Sie die Löcher mit Silikon.
- Lassen Sie einen neuen Deckel von Fachleuten montieren.
