Tipo di prodotto	Stampante multifunzione a getto d'inchiostro (stampa, scansione, copia)
Marca	Canon
Modello	Pixma TS5353a
Dimensioni (L x P x A)	435 x 327 x 145 mm
Peso	4,5 kg
Alimentazione	CA 100-240 V, 50/60 Hz
Consumo elettrico (stampa)	Circa 15 W
Consumo elettrico (standby)	Circa 0,3 W
Risoluzione di stampa massima	4800 x 1200 dpi
Cartucce d'inchiostro	2 cartucce FINE: nero e colore (modelli PG-545XL / CL-546XL)
Tipi di carta supportati	Carta comune, carta fotografica, buste
Formati carta	A4, A5, B5, Lettera, 10x15 cm, 13x18 cm
Connettività	Wi-Fi (802.11 b/g/n), USB 2.0
Funzioni wireless	Stampa da smartphone (Canon PRINT Inkjet/SELPHY), Wi-Fi Direct
Scansione	Scanner piatto, risoluzione 600 x 1200 dpi
Copia	Copia a colori, impostazioni di qualità e dimensione
Manutenzione	Pulizia delle teste di stampa tramite software o pannello di controllo
Avvertenze di sicurezza	Non toccare l'inchiostro né i contatti elettrici; scollegare prima della pulizia
Parti di ricambio e riparabilità	Cartucce d'inchiostro sostituibili; manuale d'uso disponibile; indice di riparabilità non comunicato
Informazioni generali	Manuale in più lingue; assistenza online tramite Canon

Domande frequenti - Pixma TS5353a CANON

Come installare le cartucce d'inchiostro sulla Canon Pixma TS5353a?

Aprire l'unità di scansione, pizzicare il coperchio di blocco della cartuccia, rimuovere la cartuccia nuova dalla confezione, rimuovere il nastro protettivo, quindi inserirla nel supporto cartuccia e abbassare il coperchio fino al clic. Ripetere per la seconda cartuccia.

Come collegare la mia stampante alla rete Wi-Fi?

Installare l'app Canon PRINT Inkjet/SELPHY sul proprio smartphone, quindi seguire le istruzioni dell'app per aggiungere la stampante. Assicurarsi che il Wi-Fi dello smartphone sia attivato e di essere connessi al router.

Cosa fare se la stampante non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato alla stampante e alla presa a muro. Premere il pulsante ACCENSIONE (ON). Se non succede nulla, provare un'altra presa o contattare l'assistenza Canon.

Come caricare la carta nel cassetto?

Rimuovere il cassetto, far scorrere le guide carta, caricare la carta con il lato da stampare rivolto verso il basso, regolare le guide contro il bordo della pila, rimettere il coperchio e reinserire il cassetto. Per la carta fotografica, utilizzare il vassoio posteriore.

Come pulire le teste di stampa?

Dal pannello di controllo della stampante, andare nelle impostazioni di manutenzione (Maintenance) e selezionare Pulizia teste. È possibile farlo anche dal software Canon sul computer.

Come scansionare un documento con questa stampante?

Aprire il coperchio dello scanner, posizionare il documento con il lato rivolto verso il basso sul vetro, chiudere il coperchio, premere il pulsante OK, selezionare Scansione e seguire le istruzioni. È possibile scansionare anche dall'app Canon PRINT.

Quali tipi di carta posso utilizzare?

È possibile utilizzare carta comune (A4, Lettera), carta fotografica (10x15 cm, 13x18 cm) e buste. Per la carta fotografica, caricarla nel vassoio posteriore, con il lato stampabile rivolto verso l'alto.

Come risolvere un inceppamento carta?

Spegnere la stampante, rimuovere il cassetto e il vassoio di uscita, quindi rimuovere delicatamente la carta inceppata. Verificare che non ci siano piccoli pezzi. Reinserire i vassoi e riaccendere la stampante.

Posso stampare dal mio smartphone senza Wi-Fi?

Sì, la stampante supporta il Wi-Fi Direct. Attivare questa funzione dal pannello di controllo, quindi collegare lo smartphone alla rete Wi-Fi Direct della stampante.

Dove trovare il numero di serie della stampante?

Il numero di serie si trova su un'etichetta sul retro della stampante o all'interno del vano cartucce d'inchiostro. Viene inoltre visualizzato nelle impostazioni del dispositivo (Informazioni sistema).

MANUALE UTENTE Pixma TS5353a CANON

Leggere innanzitutto Informazioni importanti e sulla sicurezza (addendum).

Installazione della stampante....pagina 1

Come tenere la stampante

Segurando a impressora

Impostazione della stampante

1. Contenuto della scatola

- Cartucce FINE

Colore Nero

• Cavo di alimentazione • CD-ROM di installazione per Windows • Informazioni importanti e sulla sicurezza • Guida Rapida (questo manuale)

2. Rimozione del materiale da imballaggio

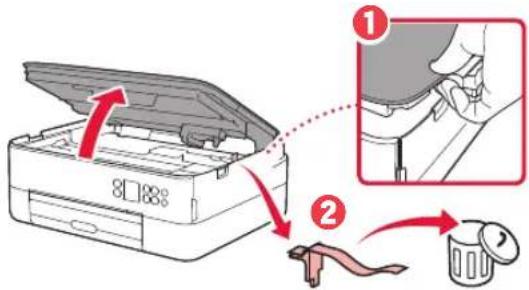

1 Rimuovere e disfarsi di eventuale materiale da imballaggio e del nastro arancione. 2 Aprire l'unità di scansione / coperchio, rimuovere e disfarsi del nastro arancione e del materiale di protezione all'interno.

3 Chiudere l'unità di scansione / coperchio.

- Aprire completamente l'unità di scansione / coperchio, quindi chiuderla.

Attenzione Fare attenzione alle dita.

3. Accensione della stampante

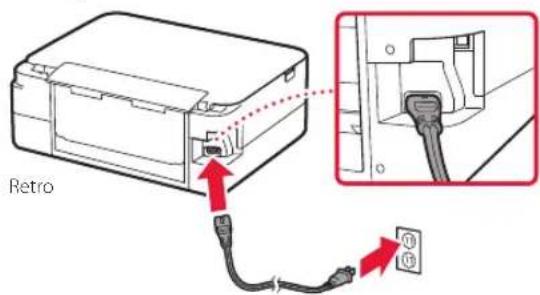

1 Collegare il cavo di alimentazione.

Importante In questa fase, non collegare altri cavi.

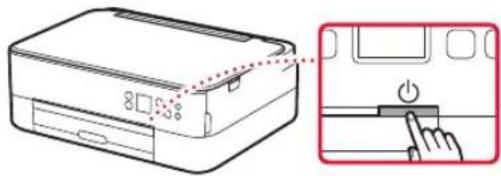

2 Premere il pulsante ON.

3 Utilizzare i pulsanti ▲, ▼ e OK per selezionare una lingua.

4 Premere il pulsante OK.

Importante

Eseguire la scansione del codice QR per un video tutorial della procedura di impostazione.

5 Utilizzare i pulsanti ▲ e ▼ per controllare il contenuto sullo schermo e premere il pulsante OK.

Impostazione della stampante

4. Installazione delle cartucce FINE

1 Aprire l'unità di scansione / coperchio.

Non toccare il supporto cartuccia FINE fino a che non si ferma.

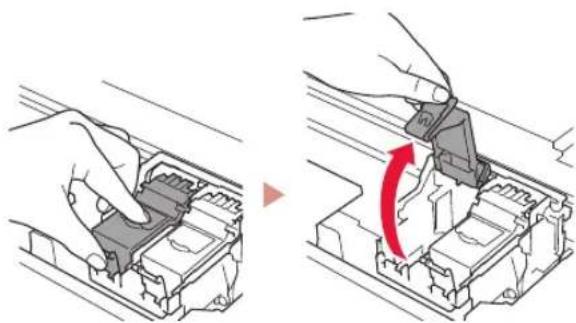

2 Prendere con due dita e aprire il coperchio di bloccaggio della cartuccia di inchiostro sul lato sinistro.

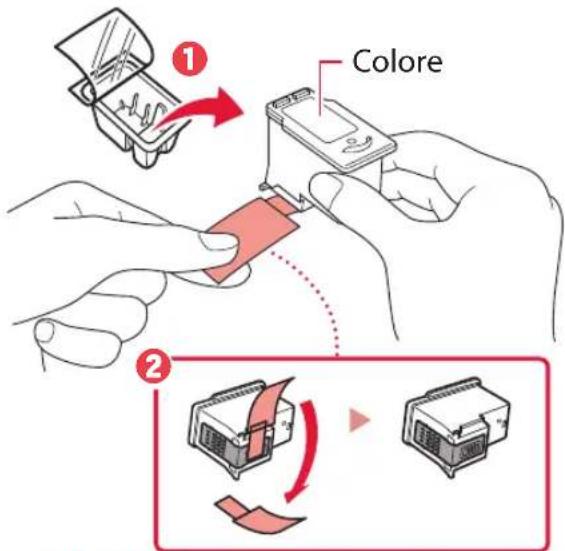

3 Rimuovere la cartuccia FINE del colore dal contenitore e rimuovere il nastro protettivo.

• Non toccare l'inchiostro presente sul nastro protettivo. Potrebbe macchiare le mani o altri oggetti vicini.
• Non toccare le aree mostrate nella figura. Altrimenti, la stampante potrebbe non stampare correttamente.

4 Installare la cartuccia FINE del colore nel supporto cartuccia FINE.

Non scuotere la cartuccia FINE. Ciò potrebbe causare un malfunzionamento.

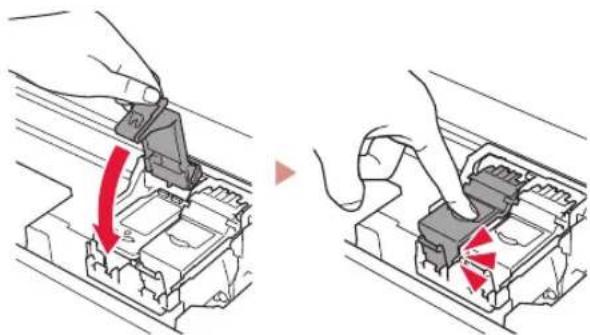

5 Spingere con fermezza verso il basso il coperchio di bloccaggio della cartuccia di inchiostro finché non scatta in posizione per chiuderlo completamente.

6 Ripetere i passi da 2 a 5 e installare anche la cartuccia FINE del nero sul lato destro.

7 Chiudere l'unità di scansione / coperchio.

• Verrà avviata l'inizializzazione della stampante.

Fare attenzione alle dita.

5. Caricamento della carta

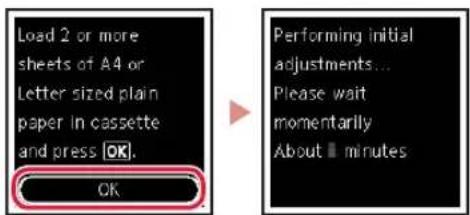

1 Premere il pulsante OK.

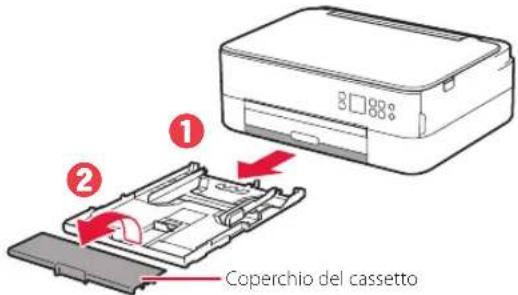

2 Rimuovere il cassetto dalla stampante, quindi rimuovere il coperchio del cassetto.

3 Far scorrere le guide della carta.

- Far scorrere la guida della carta di destra verso il margine destro. Allineare la guida della carta anteriore con il segno Letter o A4.

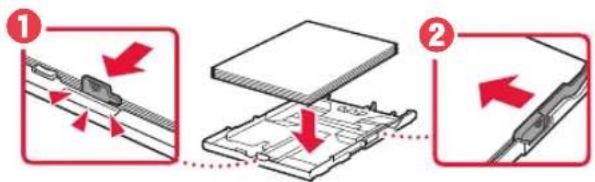

4 Caricare la carta.

• Caricare 2 o più fogli di carta comune in formato Letter o A4 con il lato di stampa rivolto verso il basso.
• Posizionare la carta contro la guida della carta anteriore e allineare la guida della carta di destra alla larghezza della carta.

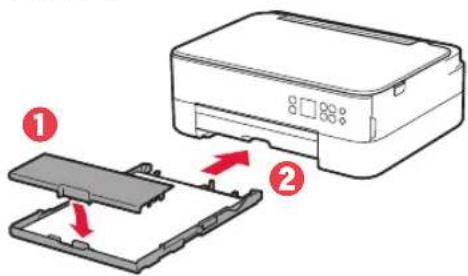

5 Collegare il coperchio del cassetto e reinserire il cassetto.

- Guardarlo lateralmente per assicurarsi che assomigli al disegno.

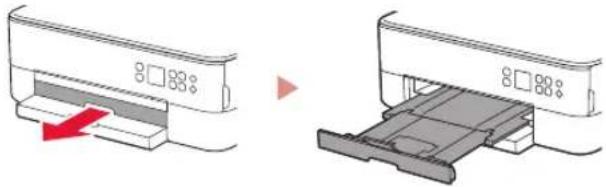

6 Estrarre il vassoio di uscita della carta.

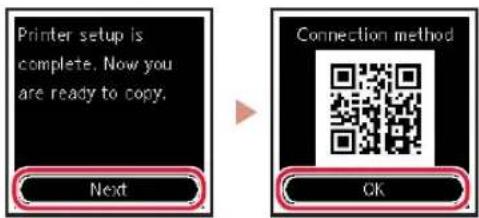

7 Premere il pulsante OK.

8 Premere il pulsante OK.

Eseguire la scansione del codice QR per un video tutorial della procedura di impostazione.

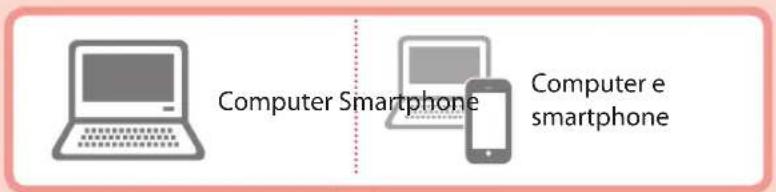

9 Verificare che venga visualizzata la schermata seguente.

Se si intende utilizzare la stampante senza connettersi ad altre periferiche, l'impostazione è ora completata.

Quale periferica si sta connettendo?

Connessione a un computer

Se si utilizzano più computer, eseguire questi passaggi su ciascun computer.

1 Accedere al sito Web di Canon da un computer.

https://ij.start.canon

2 Selezionare Impostazione. 3 Immettere il nome del modello della stampante e fare clic su Vai. 4 Fare clic su Avvio. 5 Fare clic su Se la stampante è già preparata, connettersi.

Nota

Le seguenti procedure sono destinate agli utenti Windows (tranne Windows 10 in S mode) e macOS. Per gli altri sistemi operativi, continuare l'impostazione seguendo le istruzioni visualizzate.

6 Fare clic su Scarica. 7 Eseguire il file scaricato. 8 Fare clic su Avvia impostazione (Start Setup).

9 Seguire le istruzioni visualizzate sullo schermo.

• Queste operazioni possono richiedere del tempo.
• Per connettersi anche a uno smartphone, vedere "6-b. Connessione a uno smartphone" a pagina 5.

Utilizzo del CD-ROM di installazione per Windows

Fare doppio clic su EasySetup.exe nel CD-ROM, quindi continuare dal passo 3. Se non si dispone di una connessione Internet, aprire la cartella win nel CD-ROM e fare doppio clic su SETUP.exe. Verrà installato il driver della stampante.

6-b

Connessione a uno smartphone

Se si utilizzano più smartphone, eseguire questi passaggi su ciascuno smartphone.

Prima di iniziare, effettuare quanto segue.

① Abilitare l'impostazione Wi-Fi sullo smartphone. ② Connettere lo smartphone al router wireless (se si dispone di un router wireless).

Per ulteriori informazioni, fare riferimento ai manuali dello smartphone e del router wireless.

1 Installare l'app "Canon PRINT Inkjet/SELPHY" sullo smartphone.

- Eseguire la scansione del codice QR sulla destra per accedere al sito Web di Canon e scaricare l'app.

2 Aprire l'app installata.

3 Per aggiungere la stampante, attenersi alle istruzioni visualizzate nell'app.

Una volta aggiunta la stampante, è possibile stampare dallo smartphone.

Per stampare foto, vedere "Caricamento della carta fotografica" a pagina 6.

Caricamento della carta fotografica

La carta fotografica può essere caricata solo nel vassoio posteriore.

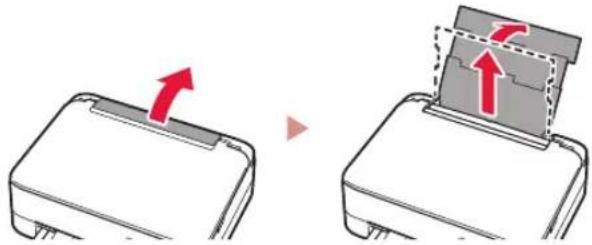

1 Aprire il coperchio del vassoio posteriore ed estendere il supporto per la carta.

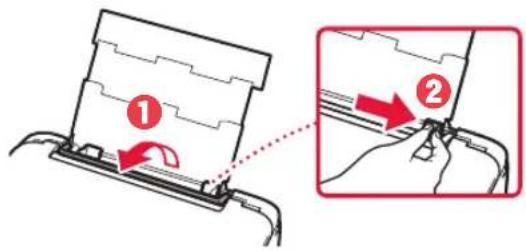

2 Aprire il coperchio dell'alimentatore manuale e far scorrere la guida della carta di destra verso l'estrema destra.

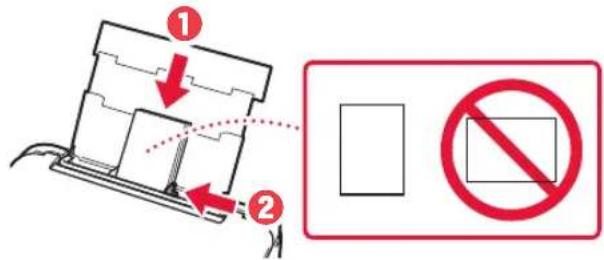

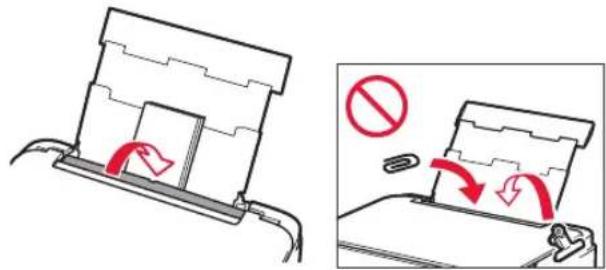

3 Caricare diversi fogli di carta fotografica con il lato di stampa rivolto verso l'alto e far scorrere la guida della carta laterale contro il bordo della risma di carta.

4 Chiudere il coperchio dell'alimentatore manuale.

- Seguire le istruzioni visualizzate sullo schermo per impostare le informazioni per la carta caricata.

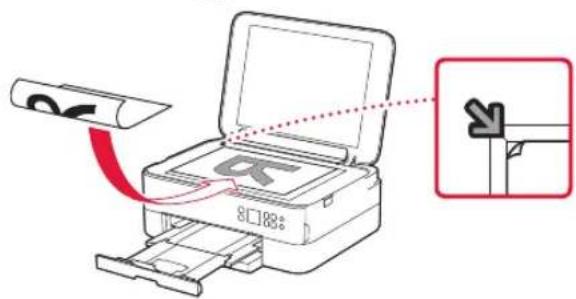

1 Accendere la stampante. 2 Caricare carta comune in formato Letter o A4. 3 Aprire il coperchio dei documenti e posizionare il documento rivolto verso il basso sul piano di lettura. Allineare il documento al segno di allineamento (

4 Chiudere il coperchio dei documenti. 5 Premere il pulsante OK. 6 Selezionare Copia impostazioni (Copy settings), quindi premere il pulsante OK. 7 Specificare le impostazioni di stampa utilizzando i pulsanti ▲, ▼ e OK.

8 Premere il pulsante Avvio (Start).

Configurazione della stampante

1 Premere il pulsante OK.
