| Marca | CMI |
| Modello | KS 1840/1 |
| Categoria | Motosega elettrica |
| Potenza nominale | 1800 W |
| Tensione di alimentazione | 230 V ~ 50 Hz |
| Lunghezza di taglio massima | 40 cm (400 mm) |
| Velocità di taglio (nominale) | 9 m/s |
| Capacità del serbatoio dell'olio | 200 ml |
| Peso (senza barra e catena) | 3,9 kg |
| Freno catena | Tempo di arresto: 0,1 secondi |
| Livello di potenza acustica (sotto carico) | 106 dB(A) |
| Livello di pressione acustica (sotto carico) | 84 dB(A) |
| Categoria di sicurezza | II |
| Accelerazione impugnatura posteriore (sotto carico) | 4,6 m/s² |
| Accelerazione impugnatura anteriore (sotto carico) | 3,5 m/s² |
| Barra di guida (rif.) | 45.003.31 |
| Catena della sega (rif.) | 45.003.11 |
| Garanzia | 2 anni |
| Dispositivi di sicurezza | Paramanoprime anteriore e posteriore, freno catena, blocco di avviamento |
| Tipo di lubrificazione | Automatico |
| Manutenzione ordinaria | Controllare il livello dell'olio, la tensione della catena, affilare la catena regolarmente |
| Prolunga per esterno | Utilizzare una prolunga omologata per uso esterno |
Domande frequenti - KS 1840/1 CMI
Domande degli utenti su KS 1840/1 CMI
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sega in formato PDF gratuitamente! Trova il tuo manuale KS 1840/1 - CMI e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KS 1840/1 del marchio CMI.
MANUALE UTENTE KS 1840/1 CMI
①Avvertenze per una migliore comprensione
Il segnale triangolare di pericolo contrassegna tutte le avvertenze importanti per la sicurezza. Rispettatele sempre altrimenti ne possono derivare gravi lesioni! I disegni nominati nel testo sono riportati all'interno della prima pagina di copertina. Tenetela aperta leggendo le istruzioni.
1

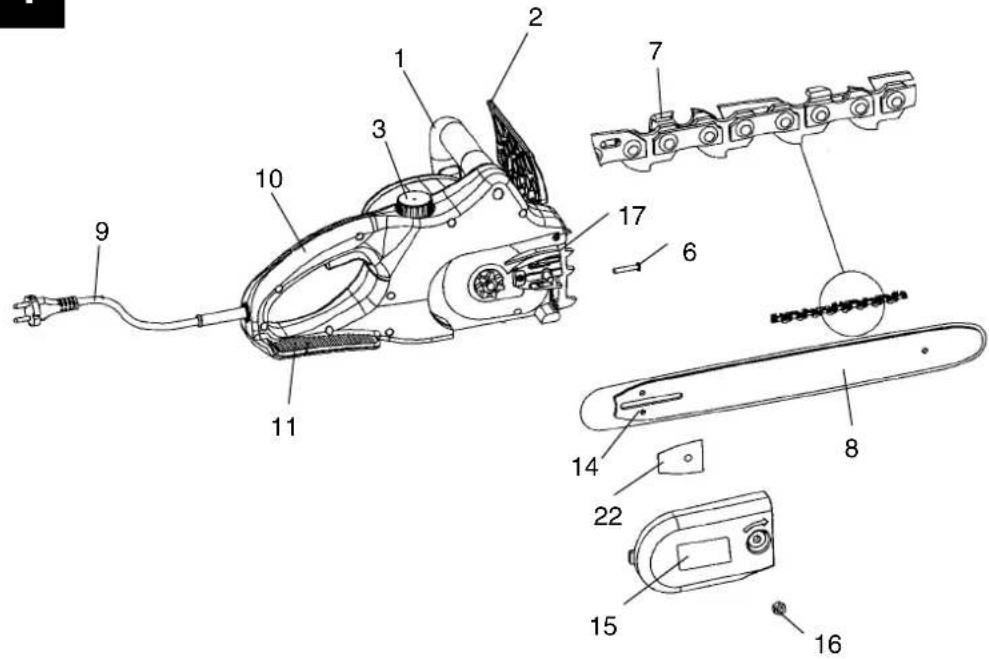

1. Elementi di comando
1 impugnatura anteriore
2 salvamano anteriore
3 tappo del serbatoio dell'olio
4 canale di uscita dell'olio
5 Guida della lama
6 vite di tensionamento della catena
7 catena tagliente
8 corsia di guida
9 Cavo di alimentazione
10 impugnatura posteriore
11 salvamano posteriore
12 pignone della catena
13 perno di tensionamento della catena
14 foro di tensionamento della catena
15 copertura
16 vite a testa esagonale
17 arresto ad uncini
18 Interruttore acceso/spento
19 interruttore per evitare l'avviamento accidentale
20 protezione della catena
21 indicatore del livello dell'olio
22 Guarnizione
2. Caratteristiche tecniche
| Tipo KS 1840/1 | |
| Collegamento rete elettrica 230 v ~ 50 Hz | |
| potenza nominale: 1800 W | |
| lunghezza max. taglio: 40 cm | |
| velocità di taglio con numero giri nominale 9 m/s | |
| capienza serbatoio olio 200 ml | |
| Peso senza lama+catena 3,9 kg | |
| Freno della catena 0,1 sec | |
| classe di protezione II / | |
| livello garantito di potenza sonora sotto carico 106 dB(A) | |
| livello di pressione acustica sotto carico | 84 dB(A) |
| accelerazione: impugnatura posteriore sotto carico | 4,6 m/s ^2 |
| (accertati secondo EN 50144) impugnatura anteriore sotto carico | 3,5 m/s ^2 |
3. Spiegazione dei simboli
- Lunghezza massima di taglio:
per PKS 1840/1 max. 400 mm - Portare gli occhiali protettivi, il casco protettivo e la cuffia antirumore
- Attenzione! Leggere le istruzioni per l'uso e attenersi alle avvertenze di sicurezza
- Se il cavo è danneggiato staccarlo dalla presa di corrente!
- Proteggere l'utensile dall'umidità
4. Avvertenze di sicurezza
Usando l'utensile tenete presenti le avvertenze di sicurezza. Tenete presenti queste avvertenze per la sicurezza vostra e di terzi prima di usarlo. Conservate le avvertenze in un posto sicuro per usarle anche in un secondo momento. Usate la sega elettrica a catena solamente per tagliare il legno (pezzi in legno). Tutti gli altri impieghi avvengono a proprio rischio e possono essere pericolosi. Il costruttore non è responsabile per danni che siano stati causati da un uso improprio oppure da un azionamento sbagliato.
Avvertenze di sicurezza e protezione antinfortuni
Leggete attentamente tutte le istruzioni per l'uso prima della prima
messa in esercizio per evitare di maneggiare la sega a catena in modo sbagliato. Tutte le avvertenze su come maneggiare la sega a catena servono anche per la vostra sicurezza personale! Chiedete ad un esperto di fare una dimostrazione pratica!
- Prima di allentare il freno della catena disinserite l'apparecchio.
- Per evitare danni all'udito indossate delle protezioni contro i rumori; sono utili i caschi con dispositivo di protezione per il viso.
- Durante il lavoro fate attenzione ad una posizione sicura.
- Prima di posarlo, disinserite l'apparecchio.
- Prima di tutti i lavori sull'apparecchio staccate la spina dalla presa di corrente.
●Inserite la spina nella presa di corrente solo quando l'apparecchio è disinserito.
●La sega a catena deve essere operata da una sola persona. Ad altre persone è vietato sostare nella zona di movimento della sega a catena. Prestate particolare attenzione a bambini e animali domestici. - Alla messa in moto la sega deve essere libera.
●Durante il lavoro tenete ferma la sega a catena con entrambe le mani!
●Bambini e ragazzi non devono utilizzare la sega a catena. Sono esclusi da questo divieto i ragazzi sopra i 16 anni che vengono istruiti sotto supervisione. Consegnate (prestate) la sega solo a persone che conoscano bene questo tipo e il suo maneggiamento. In ogni caso consegnate anche le istruzioni per l'uso! - Devono lavorare con la sega a catena solo persone sane e riposate, dunque in buona condizio-
ne fisica. Quando siete stanchi a causa del lavoro, fate per tempo una pausa. Non si deve lavorare con la sega a catena dopo l'assunzione di alcolici.
- Se l'apparecchio non viene momentaneamente utilizzato deve essere posato in modo tale che nessuno possa essere in pericolo.
- Ad ogni taglio appoggiate bene la battuta della lama prima di iniziare a segare.
- Il cavo va tenuto fondamentalmente dietro l'utilizzatore.
- Tenete il cavo sempre dietro l'apparecchio.
●Utilizzate solo accessori originali.
●Gli apparecchi che vengono impiegati all'aperto devono essere collegati ad un interruttore di sicurezza per correnti di guasto.
●Cavi di prolunga all'aperto: usate all'aperto solo cavi di prolunga omologati per questo e contrassegnati in modo corrispondente. - Quando segate legname tagliato e rami sottili utilizzate un supporto sicuro (cavalletto, Fig. 4). Non si devono segare pezzi di legno accatastati e questi non devono essere tenuti fermi da altre persone o con i piedi.
●Dovete fissare i pezzi di legno di forma cilindrica.
●Su un pendio lavorate sempre rivolti al pendio stesso. - Estraete il dispositivo di taglio dal legno solo con la catena della sega in movimento.
- Se vengono eseguiti più tagli dovete disinserire la sega elettrica tra uno e l'altro.
●Fate attenzione quando tagliate legno scheggiato. Si possono staccare dei pezzi di legno segati (pericolo di lesioni!).
●La sega a catena elettrica non va usata per allontanare pezzi di legno e simili oggetti sollevandoli o spingendoli da parte.
●La rimozione dei rami deve essere eseguita solo da personale istruito! Pericolo di lesioni!
●Fate assolutamente attenzione ai rami sotto tensione. Non recidete da sotto i rami sospesi.
●Non eseguite la rimozione dei rami stando sul tronco.
●La sega elettrica non deve essere impiegata per lavori forestali - cioè per abbattere alberi e rimuovere rami nei boschi. Il cavo non garantisce la mobilità e la sicurezza necessarie all'utilizzatore della sega in questi casi! - Durante l'abbattimento state solo a lato dell'albero che cade.
- Quando arretrate dopo il taglio di caduta badate ai rami che si cadono.
- Se si lavora su un pendio, l'utilizzatore della sega deve stare al di sopra o a lato del tronco su
cui lavora o dell'albero steso.
- Se il cavo di alimentazione viene danneggiato, deve essere sostituito dal produttore stesso o dal suo rappresentante per il servizio di assistenza in modo da evitare rischi.
Per evitare contraccolpi attenersi a quanto segue:
●Non iniziare mai a tagliare con la punta della guida! Osservare sempre la punta della guida.
●Non tagliare mai con la punta della guida!
Attenzione nel continuare tagli già iniziati.
●Iniziare a tagliare con la catena già in movimento!
●Affilare sempre bene la catena.
●Non tagliare più rami in una volta! Nel segare via i rami fare attenzione che non se ne tocchino altri.
●Nel tagliare a misura fare attenzione ai tronchi vicini. Se possibile usare il cavalletto.
5. Trasporto della sega a catena
Per trasportare la sega a catena togliere la spina dalla presa di corrente e mettere la protezione della catena sulla guida e sulla catena. Se con la sega a catena si tagliano diversi pezzi, essa deve venire spenta fra l'esecuzione di un taglio ed il successivo.
6. Prima della messa in funzione
La tensione della fonte di alimentazione deve corrispondere alle indicazioni della targhetta dell'apparecchio. Ogni volta, prima di cominciare a lavorare, controllare che la sega a catena funzioni perfettamente e sia in uno stato sicuro e corrispondente alle norme. Prima di iniziare a lavorare controllare il funzionamento della lubrificazione della catena ed il livello dell'olio (vedi Fig. 9). Se il livello dell'olio è a circa 5 mm dal bordo inferiore (contrassegnato da „min“) si deve aggiungere olio. Al di sopra di questo livello non ci sono problemi. Accendere la sega a catena e tenerla contro uno sfondo chiaro. Attenzione: la sega a catena non deve toccare il suolo; tenere perciò una distanza di sicurezza di ca. 20 cm. Se compare una traccia di olio crescente, allora la lubrificazione della catena funziona in modo corretto. Se non si vede alcuna traccia d'olio, pulire eventualmente il canale di uscita dell'olio (4), il foro superiore di tensionamento della catena ed il canale dell'olio oppure rivolgersi al servizio assistenza clienti. (Al riguardo leggere in ogni caso anche i paragrafi „Come riempire l'olio per la catena e lubrificazione della catena“). Controllare il tensionamento della catena e, se necessario, tenderla di nuovo (vedi paragrafo „Come tendere la catena tagliente“).
Controllare il funzionamento del freno della catena (vedi anche il paragrafo „Come sbloccare il freno della catena“).
7. Montaggio della corsia di guida e della catena tagliente
La spina deve essere staccata dalla presa di alimentazione.
- Attenzione! Il salvamano anteriore (2) deve trovarsi sempre in alto (posizione verticale).
La corsia di guida e la catena tagliente non sono già montate al momento dell'acquisto. Per montarle svitare prima il dado (16) e togliere la copertura del freno (15). Il perno di tensionamento della catena (13) deve trovarsi al centro della guida (5). Serrare eventualmente il perno di tensionamento della catena con la vite corrispondente (6). Durante le operazioni di montaggio, di tensione e poi di controllo portare i guanti per proteggersi da lesioni causate dal filo tagliente. Ora, prima di montare la corsia di guida con la catena tagliente, tenere presente la direzione di taglio dei denti! La direzione di scorrimento è contrassegnata da una freccia sulla copertura (15).
Girare eventualmente la catena tagliente (7) per determinare la direzione di taglio. Tenere la corsia di guida (8) in verticale con la punta verso l'alto e appoggiarvi la catena (7) cominciando dalla punta della guida. Montare poi la guida con la catena nel modo seguente: appoggiare la guida con la catena rispettivamente sulla guida (5) e sul perno di tensionamento della catena (13). Avvolgere la catena intorno al pignone (12), controllare se la catena è montata in modo corretto (vedi disegno 1 / punto 7).
Appoggiare la copertura (15) e serrare leggermente con il dado (16).
Poi tendere in modo corretto la catena tagliente.
8. Come tendere la catena tagliente
Prima di qualsiasi lavoro sull'apparecchio staccate la spina dalla presa! Indossate guanti protettivi!
Fate attenzione che la catena della sega (7) si trovi nella scanalatura della barra di guida (8)! Con un cacciavite per intaglio a croce girate la vite di serraggio della catena (6) verso destra in senso orario fino a che la catena sia tesa correttamente. Poi premete verso l'alto la barra di guida mentre serrate il dado (16). Verificate ancora una volta la tensione della catena (vedi Fig. 10). Non serrate eccessivamente la sega della catena. Quando è fredda, la catena deve lasciarsi sollevare di circa 3 mm al centro della barra di guida. Serrate bene il dado (16). Quando si riscalda, la catena si espande e pende leggermente. Vi è il rischio che la catena della sega
si stacchi. In caso di bisogno tendetela di nuovo. Se tendete di nuovo la catena quando è calda, al termine dei lavori deve essere assolutamente allentata.
Con il calore la catena si dilata e diventa lasca. Sussiste quindi il pericolo che la catena esca dalla sede. Eventualmente tenderla di nuovo. Se la catena viene tesa a caldo, al termine del lavoro deve venire eseguita l'operazione contraria. Altrimenti la contrazione della catena causata dal raffreddamento potrebbe provocare notevoli tensioni. Una catena nuova ha bisogno di un rodaggio di ca. 5 minuti. La lubrificazione della catena è molto importante in questo! Dopo il rodaggio controllare la tensione della catena ed eventualmente tenderla.
9. Come riempire l'olio per la catena
Pulire il tappo di chiusura del serbatoio dell'olio (3) prima di aprirlo per evitare che le impurità vadano nel serbatoio. Mentre la sega viene usata controllare il contenuto del serbatoio guardando l'indicatore del livello dell'olio (21). Chiudere bene il tappo del serbatoio (3) e togliere l'olio eventualmente traboccato.
10. Lubrificazione della catena
Durante le operazioni di taglio la catena tagliente e la corsia di guida devono venire lubrificate in modo omogeneo per evitare un'usura eccessiva. La lubrificazione avviene in modo automatico. Non lavorare mai senza che la catena venga lubrificata. Se la catena scorre a secco si rovinano rapidamente tutti gli elementi di taglio. Controllare perciò sempre la lubrificazione della catena ed il livello dell'olio prima di cominciare a lavorare (Fig. 9). Non usare mai la sega se il livello dell'olio è inferiore al minimo. (Fig. 9)
- Minimo: quando il livello dell'olio è a ca. 5 mm dal bordo inferiore dell'indicatore di livello (21) bisogna aggiungere olio.
- Massimo: aggiungere olio finché il tubo di livello non è pieno.
11. Come controllare la lubrificazione automatica
Prima di cominciare a lavorare controllare il funzionamento della lubrificazione della catena ed il livello dell'olio. Accendere la sega e tenerla contro uno sfondo chiaro. Attenzione: la sega a catena non deve toccare il suolo; tenere perciò una distanza di sicurezza di ca. 20 cm. Se compare una traccia di olio crescente, allora la lubrificazione della catena funziona in modo corretto. Se non si vede alcuna traccia di olio, pulire eventualmente il canale di uscita dell'olio (4), il foro superiore di tensionamento della catena (14) ed il canale dell'olio oppure rivolgersi al servizio assistenza clienti. (Fig. 3)
12. Olio per la lubrificazione della catena
La durata della catena tagliente e della corsia di guida dipende in gran misura dalla qualità dell'olio lubrificante usato.
Non si deve impiegare olio usato! Impiegare solamente olio lubrificante non inquinante. Tenere l'olio solo in recipienti corrispondenti alle norme.
13. Corsia di guida
La corsia di guida (8) è sottoposta ad un'usura particolarmente intensa nella zona di rinvio e sul lato inferiore. Per evitare l'usura su un solo lato, girare ogni volta la corsia di guida (8) dopo aver affilato la catena.
14. Pignone della catena
Il pignone (12) è sottoposto a sollecitazioni molto intense. Deve essere sostituito se presenta forti tracce di usura. Un pignone che non sia in perfette condizioni riduce la durata della catena. Fare sostituire il pignone da un rivenditore specializzato o dal servizio assistenza.
15. Protezione della catena
Appena finito il lavoro e per il trasporto mettere subito la protezione (20) sulla catena e sull'estremità allungata.
16. Freno della catena
In caso di contraccolpo viene attivato il freno della catena tramite il salvamano anteriore (2). Il salvamano anteriore (2) viene premuto in avanti dal dorso della mano. In questo modo il freno della catena fermerà la catena, o meglio il motore, in 0,10 sec.
17. Come sbloccare il freno della catena
Per permettere alla sega di funzionare di nuovo bisogna allentare il blocco della catena. Per prima cosa spegnere l'utensile. Poi riportare il salvamano anteriore (2) nella posizione verticale originaria finché scatta in posizione. In tal modo il freno della catena è di nuovo pronto a funzionare.
18. Come affilare la catena della sega
La catena viene affilata in modo rapido e corretto presso i rivenditori specializzati. Presso i rivenditori specializzati troverete anche gli attrezzi per affilare le catene da sé. Seguire le corrispondenti istruzioni per l'uso.
Tenere l'apparecchio con cura. Tenere l'apparecchio pulito e affilato per poter lavorare bene ed in modo sicuro. Seguire le norme per la manutenzione e le avvertenze per la sostituzione degli utensili.
19. Messa in esercizio
Durante il lavoro portare sempre occhiali e guanti protettivi, cuffie antirumore ed indumenti da lavoro robusti!
È vietato lavorare su una scala, sull'albero o su una base altrettanto instabile. Non segate al di sopra delle vostre spalle e con una mano.
Usare la sega solo con una prolunga omologata e con il grado di isolamento e gli attacchi prescritti per l'uso all'aperto (cavi con rivestimento di gomma) e adatti alla spina dell'apparecchio. Per l'accensione la mano sinistra tiene l'impugnatura anteriore (1), la mano destra tiene l'impugnatura posteriore (10). Per attivarlo: premere la sicura (19) insieme all'interrutto-re di ON/OFF (18). Controllare il funzionamento del freno della catena.
Se la sega a catena non funziona, si deve allentare il freno della catena per mezzo del salvamano anteriore (2). Leggete assolutamente in merito il paragrafo „Freno della catena“ e „Come sbloccare il freno della catena“.
Subito dopo l'accensione la sega comincia a funzionare a grande velocità.
Per disattivarlo: mollare l'interruttore ON/OFF (18). Appoggiate la sega a catena, solo quando la catena si sia fermata!
Ogni volta, dopo aver usato la sega: pulire la catena della sega e la corsia di guida. Mettere la protezione della catena.
Protezione dell'apparecchio
L'apparecchio non deve essere usato sotto la pioggia o in caso di umidità.
Se il cavo di prolunga si danneggia, staccate subito la spina dalla presa di corrente. Non dovete utilizzare di nuovo un cavo danneggiato.
Se la prolunga del cavo viene danneggiata, togliere subito la spina dalla presa di alimentazione. Un cavo danneggiato non deve più venire usato.
Controllare che l'apparecchio non presenti danni. - Prima di usare l'elettroutensile controllare con cura che i dispositivi di protezione oppure le parti eventualmente leggeremnte danneggiate funzionino in modo corretto e conforme allo scopo. Controllare che le parti mobili funzionino in modo regolare. Tutte le parti devono essere montate in modo corretto e soddisfare tutte le condizioni per garantire un funzionamento corretto dell'apparecchio. I dispositivi e gli elementi di sicurezza danneggiati devono venire subito sostituiti o riparati in modo appropriato da un'officina del servizio assistenza clienti o dalla ISC-
GmbH, se nelle istruzioni per l'uso non viene indicato altrimenti.
Avvertenze per l'uso
Contraccolpo della sega
- In caso di tagli trasversali dovete appoggiare la battuta della lama sul pezzo di legno da tagliare (vedi Fig. 4).
- Prima di ogni taglio trasversale appoggiate bene la battuta della lama e poi segate penetrando nel legno con la catena in movimento. Durante tale operazione la sega viene sollevata con l'impugnatura posteriore e guidata con quella anteriore. La battuta della lama funge da fulcro. La lama viene appoggiata per continuare a segare esercitando una leggera pressione sull'impugnatura anteriore e tirando leggermente indietro la sega. Mettete la battuta della lama più in profondità e sollevate di nuovo l'impugnatura posteriore (vedi Fig. 5).
- I tagli di incisione e longitudinali devono essere eseguiti solo da personale appositamente istruito (maggior rischio di un contraccolpo; vedi Fig. 6).
- Eseguite tagli longitudinali ad un'inclinazione il più possibile piatta. In questo caso si deve procedere con una particolare attenzione poiché non si può usare la battuta della lama.
●La sega a catena elettrica può venir spinta in direzione dell'utilizzatore quando si taglia con il lato superiore della barra di guida, se la catena si incastra. Per questo, se possibile, si deve segare con il lato inferiore della barra di guida, poiché la sega viene allontanata dal corpo, in direzione del legno (vedi Fig. 7 e 8).
●Durante la rimozione dei rami la sega elettrica a catena deve appoggiare il più possibile al tronco. Non si deve quindi segare con la punta della barra di guida (pericolo di contraccolpi, vedi Fig. 6).
●Fate attenzione ai tronchi degli alberi che rotolano.
Contraccolpo!
●La catena della sega può creare un contraccolpo quando la punta della barra di guida (in particolare il quarto superiore) tocca involontariamente il legno o altri oggetti rigidi. La sega elettrica viene così spinta in modo incontrollato e con elevata energia in direzione dell'utilizzatore (pericolo di lesioni!!).
Fig. 6
Evitate incidenti con la sega se non lavorate con la punta della barra di guida; la sega può andare di colpo verso l'alto. Quando usate la sega indossate tutti i dispositivi di protezione.
Fissate bene il pezzo da lavorare. Utilizzate dispositivi di serraggio per tenere fermo il pezzo da lavorare. Ciò consente un impiego sicuro dell'apparecchio con ent- rambe le mani.
Il contraccolpo provoca un comportamento incontrollato della sega. Questo porta ad un rischio di lesioni gravi. Non segate con la catena poco tesa e consumata. Una catena non affilata in modo appropriato aumenta il rischio di contraccolpi. Non segate mai al di sopra delle spalle.
20. Suggerimenti per l'uso
Come tagliare un pezzo di legno (vedi Fig. 4 e 5)
Seguire tutte le norme di sicurezza e eseguire il lavoro nel modo seguente
Appoggiare il pezzo di legno in modo sicuro. Fissare bene i tronchetti piccoli prima di segarli. Segare solo legno o oggetti di legno. Nel segare fare attenzione che non vengano toccati sassi, chiodi ecc. Questi possono venire scagliati via e danneggiare la catena della sega. Evitare che la sega in movimento venga a contatto con il terreno o con recinzioni. Per segare i rami cercare di tenere l'apparecchio appoggiato. Non segare con la punta. Fare attenzione agli ostacoli come per es. ceppi, radici, infossamenti e rialzi perché si corre il pericolo di inciamparvi! Da tenere presente:
la sega deve funzionare immediatamente prima di toccare il legno!
Per attivarlo: premere la sicura (19) e l'interruttore di ON/OFF (18). Appoggiare l'uncino più basso (17) al legno. Con l'impugnatura posteriore (10) tirare verso l'alto la sega e cominciare a segare il legno. Spostare un po' indietro la sega e appoggiare l'uncino (17) più in basso. Attenzione nel segare legno scheggiato. Si possono staccare pezzi di legno. Per disattivarlo: mollare l'interruttore ON/OFF. togliere la spina dalla presa di corrente.
Estraete la sega a catena dal legno solo con la catena in movimento. Chi lavora senza battuta può essere tirato improvvisamente in avanti.
Legno in tensione
Fig. 10.1: tronco in tensione sul lato superiore
Pericolo: l'albero si alza di colpo!
Fig. 10.2: tronco in tensione sul lato inferiore
Pericolo: l'albero si abbassa di colpo!
Fig. 10.3: tronchi grossi e molta tensione
Pericolo: l'albero si sposta di colpo e con grande forza!
Fig. 10.4: il tronco è teso lateralmente
Pericolo: l'albero si sposta di colpo verso quel lato.
Come abbattere gli alberi
Tenere presenti tutte le norme di sicurezza e procedere nel modo seguente per tagliare gli alberi. Con la sega a catena si possono tagliare solo quegli alberi il cui diametro sia inferiore alla lunghezza della corsia di guida! Non cercare mai di liberare la sega rimasta incastrata con il motore in moto. Liberarla con un cuneo di legno!
Da tenere presente:
zona di pericolo: gli alberi che cadono possono trascinarne con sé degli altri, perciò la zona di pericolo si estende per la doppia lunghezza
dell'albero. (Fig. 11)
Attenzione:
prima di tagliare ci si deve assicurare di non rimanere intrappolati quando l'albero cadrà (A). La via di fuga dovrebbe trovarsi dietro il lato posteriore della direzione di caduta (B) prevista (Fig. 13).
Attenzione:
prima di eseguire il taglio definitivo verificate che nell'area di caduta non ci siano spettatori, animali o ostacoli.
Tagliare gli alberi è pericoloso ed è una tecnica che deve essere imparata. I principianti e le persone senza esercizio non devono cimentarvisi! Seguire prima un corso relativo. (Fig. 12)
Direzione di caduta:
- Calcolare prima la direzione di caduta tenendo conto del baricentro della chioma e della direzione del vento. La sega a catena deve funzionare immediatamente prima di toccare il legno. Accendere la sega. Segare una tacca dal lato di caduta dell'albero. Dalla parte opposta della tacca eseguire un taglio orizzontale.
- Eseguire l'intaglio di caduta: dà all'albero direzione e guida.
- Controllare la direzione di caduta: se si deve correggere l'intaglio di caduta, farlo su tutta la larghezza.
●Gridare „Attenzione, l'albero cade“. - Solo ora eseguire il taglio per l'abbattimento: Viene eseguito più in alto della base dell'intaglio di caduta. Mettere per tempo i cunei.
●Lasciare la fascia di rottura: ha la funzione di una cerniera. Se viene tagliata l'albero cade in modo non controllato.
●Inserire i cunei, non segare completamente il tronco. - Spostarsi quando l'albero cade. Tenere in osservazione la zona della chioma e aspettare che smetta di oscillare. Non continuare a lavorare sotto ai rami rimasti appesi.
Non abbattere gli alberi:
- se non si riconoscono i particolari nella zona di caduta, come per es. in caso di nebbia, pioggia, neve od oscurità
- se la direzione di caduta non si può tenere con sicurezza a causa di vento o di raffiche di vento. L'abbattimento degli alberi su un pendio o su terreno ghiacciato, ricoperto di ghiaccio e di brina è
possibile solo se si può stare veramente bene in equilibrio
Per spegnere: togliere la spina dalla presa di corrente. Per abbattere l'albero bisogna poi inserire un cuneo nel taglio orizzontale. Spostandosi indietro dopo il taglio per abbattere l'albero fare attenzione ai rami che cadono.
Accessori:
Usare solamente ricambi originali
Corsia di guida KS 1840/1 45.003.31 Catena per sega KS 1840/1 45.003.11
Manutenzione e pulizia
Togliere sempre la spina dalla presa di corrente prima di eseguire tutti i lavori sull'apparecchio! Tenere pulite e libere le fessure di areazione. Sulla sega a catena si possono eseguire solo quei lavori di manutenzione che sono descritti nelle istruzioni per l'uso. I lavori ulteriori devono venire eseguiti dal servizio assistenza clienti. Non devono venire eseguite modifiche alla sega elettrica. In tal modo ne potrebbero derivare pericoli per la sicurezza. Se l'apparecchio non dovesse funzionare nonostante i procedimenti accurati di produzione e di prova, le riparazioni devono venire eseguite da un'officina autorizzata per il servizio assistenza clienti. Se si desiderano ulteriori chiarimenti e per l'ordinazione di pezzi di ricambio indicare la denominazione del tipo ed il numero di ordinazione di 9 cifre.
Deposito
Tenere la sega a catena in luogo sicuro Gli utensili non usati si devono conservare puliti, su una superficie piana, in un ambiente asciutto e fuori dalla portata dei bambini.
Eliminazione dei problemi
Tenete presenti anche le avvertenze di sicurezza alle pagine 7 e 8
| Problema Causa Rimedio | ||
| Il motore non funziona Manca corrente Controllare la Freno della catena Vedi | Freno della catena Vedi | presa, il cavo, il filo e la spina.Cavo danneggiato: farlo riparare dal servizio assistenza. È proibito riparare il cavo con il nastro isolante. Gli interruttori difettosi devono venire sostituiti dall'officina del servizio assistenza.punti 16 e 17 „Freni della catena“ e „Come sbloccare il freno della catena“ |
| La catena non funziona Freno della catena Controllare il freno della catena, eventualmente sbloccarlo. | ||
| Il taglio non viene Catena non affilata Affilare la catena eseguito bene Catena montata male Controllare che la catena sia ben montata.Tensione della catena Controllare il tensionamento della catena. | ||
| La sega funziona male La catena esce dalla sede | Tensione della catena Controllare il tensionamento della catena. | |
| La catena si riscalda Lubrificazione Controllare il livello dell'olio.(si secca) della catena Controllare la lubrificazione della catena. | ||
Non usare alcun utensile laddove l'interruttore non permetta di accenderlo/spegnerlo.
Per tutti gli altri malfunzionamenti mettevevi in contatto con un'officina autorizzata del servizio assistenza, il nostro servizio centrale o il vostro rivenditore.
Per l'apparecchio indicato nelle istruzioni concediamo una garanzia di 2 anni, nel caso il nostro prodotto dovesse risultare difettoso. Questo periodo di 2 anni inizia con il trapasso del rischio o la presa in consegna dell'apparecchio da parte del cliente. Le condizioni per la validità della garanzia sono una corretta manutenzione secondo le istruzioni per l'uso così come un utilizzo appropriato del nostro apparecchio.
Naturalmente in questo periodo di 2 anni continuiamo ad assumerci gli obblighi di responsabilità previsti dalla legge.
La garanzia vale per il territorio della Repubblica Federale Tedasca o dai rispettivi paesi del principale partner di distribuzione di zona a completamento delle norme di legge in vigore sul posto. Rivolgersi all'addetto del servizio assistenza clienti incaricato della rispettiva zona o all'indirizzo di assistenza clienti riportato in basso.
Technische Änderungen vorbehalten
⑤ Sous réserve de modifications
① Con riserva di apportare modifiche tecniche
La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della ISC GmbH.
Made for OBI / www.obi.de
