MANUALE UTENTE Black Steel 86725 UNOLD

Istruzioni per l'uso Modello 86725

Dati tecnici 38

Significato dei simboli 38

Per la vostra sicurezza....38

Montaggio....41

Uso dell'apparecchio....42

Cura e pulizia....43

Norme die garanzia....45

Smaltimento / Tutela dell'ambiente ..... 45

Service 13

Lunghezza cavo: Circa 160 cm

Materiale: Metallo

Livello di rumore: 63,7 db

Dotazioni: 3 velocità, oscillazione attivabile, m scocca, altezza regolabile tra 93 e 120 cm

Accessori: Istruzioni per l'uso

Con riserva di modifiche ed errori relativi a caratteristiche delle dotazioni, tecnica, colore e design.

SIGNIFICATO DEI SIMBOLI

Questo simbolo segnala possibili pericoli in grado di provocare lesioni a persone o danni all'apparecchio.

PER LA VOSTRA SICUREZZA

Si raccomanda di leggere e conservare le presenti istruzioni.

Persone in ambito domestico

1. Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni di età e da persone che presentano ridotte capacità fisiche, sensoriali o mentali o che difettano della necessaria esperienza e/o conoscenze solo se adeguatamente sorvegliati o addestrati sull'uso in sicurezza dell'apparecchio e se a conoscenza dei rischi correlati.
2. I bambini non devono giocare con l'apparecchio.
3. La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini, a meno che non abbiano più di 8 anni e non vengano sorvegliati.
4. Conservare l'apparecchio e il cavo fuori dalla portata dei bambini di età inferiore agli 8 anni.

Avvertenze di sicurezza per l'installazione e l'esercizio dell'apparecchio

1. Accendere l'apparecchio soltanto se è stato correttamente montato.

2. Fare attenzione che nel posto in cui l'apparecchio è installato sia disponibile uno spazio sufficiente. Tra l'apparecchio e altri oggetti deve essere mantenuta una distanza di almeno 50 cm.

3. Non utilizzare l'apparecchio in spazi particolarmente polverosi o nelle vicinanze di sostanze infiammabili.
4. Collegare l'apparecchio soltanto a corrente alternata con la tensione indicata sulla targhetta.
5. Questo apparecchio non deve essere comandato tramite timer esterni o sistemi di telecomando.
6. Non immergere mai l'apparecchio o il cavo di alimentazione in acqua o altri liquidi – sussiste pericolo di morte!
7. Non aprire mai la scocca dell'apparecchio, sussiste il pericolo di scosse elettriche!
8. L'apparecchio è progettato esclusivamente per l'uso domestico o per impieghi similari, ad es.
   ■ in aree cucina di negozi, uffici o altri luoghi di lavoro,
   ■ per l'uso da parte degli ospiti di hotel, motel o altre strutture ricettive,
   ■ in pensioni private o case di vacanza.
9. Fare attenzione che il cavo di alimentazione sia posato in modo da escludere che si possa inciamparvi sopra.
10. Per evitare danni al cavo, non avvolgere mai il cavo di alimentazione attorno all'apparecchio.
11. Per evitare danni al cavo, staccare la spina di rete dalla presa elettrica afferrando sempre la spina, mai il cavo di alimentazione.
12. Fare attenzione che la presa elettrica usata sia facilmente accessibile, in modo che in caso di pericolo la spina possa essere staccata velocemente.
13. Prestare attenzione a non incastrare il cavo di alimentazione o a non tirarlo sugli spigoli, al fine di evitare di danneggiarlo.
14. Per evitare il rischio di incendi o scosse elettriche, questo ventilatore non deve essere utilizzato con un regolatore di velocità esterno.
15. Non utilizzare l'apparecchio in caso di ventilazione carente, come all'interno di armadi, su superfici irregolari o in prossimità di sostanze infiammabili.

16. Non lasciare mai l'apparecchio incustodito.

17. Se si utilizza una prolunga, sistemare il cavo in modo che nessuno possa inciamparvi.

18. Non far funzionare l'apparecchio in ambienti umidi o umidi e freddi – pericolo di scossa elettrica!
19. Evitare radiazioni solari intense sull'apparecchio.
20. Non introdurre mai oggetti come dita, aghi, spine ecc. attraverso la griglia all'interno dell'apparecchio – pericolo di ferirsi!
21. Prestare attenzione che i capelli lunghi non possano impigliarsi nella ruota a pale.
22. Controllare regolarmente che l'apparecchio, la spina e il cavo di alimentazione non presentino tracce di usura o danni. Qualora il cavo di collegamento o altri componenti siano danneggiati inviare l'apparecchio alla nostra assistenza clienti per la verifica e la riparazione. Riparazioni non idonee possono infatti causare notevoli pericoli per l'utente e comportano il decadere della garanzia.
23. Per evitare danni, l'apparecchio non deve essere utilizzato con accessori di altri produttori o altri marchi.
24. Dopo l'utilizzo, nonché prima della pulizia, staccare la spina dalla presa elettrica. Non lasciare mai l'apparecchio incustodito quando la spina è inserita.

Non introdurre mai oggetti come dita, aghi, spine ecc. attraverso la griglia all'interno dell'apparecchio – pericolo di ferirsi!

Far funzionare l'apparecchio soltanto su un sottofondo piano e stabile, di modo che non si rovesci.

Il produttore declina qualunque responsabilità in caso di montaggio errato, utilizzi errati o non idonei o qualora le riparazioni siano eseguite da terzi non autorizzati.

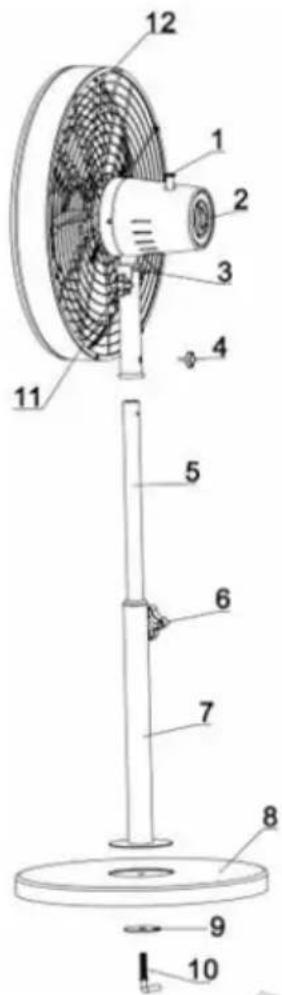

MONTAGGIO

1 Tasto di oscillazione

2 ON/OFF/Velocità

3 Regolazione dell'angolo di inclinazione

4 Vite di arresto

5 Tubo interno

6 Vite per la regolazione dell'altezza

7 Tubo e sterno

8 Base

9 Rondella

10 Vite per il fissaggio della base

11 Manopola di fissaggio (non svitare!)

12 Maniglia per sporto

1. Prima del montaggio, accertarsi che l'apparecchio sia collocato in un punto piano e asciutto.
2. Rimuovere tutti i materiali d'imballaggio, gli eventuali fissaggi utilizzati per il trasporto e gli adesivi (non la targhetta segnaletica o il numero di serie!). Tenere lontano dai bambini il materiale d'imballaggio - Pericolo di soffocamento! In caso di necessità, smaltire il materiale d'imballaggio in conformità alle direttive locali. Suggerimento: Conservare il materiale d'imballaggio per un'eventuale spedizione dell'apparecchio a scopo di riparazione.
3. Verificare che l'apparecchio sia integro. In presenza di danni visibili, non mettere in funzione l'apparecchio e rivolgersi al nostro servizio clienti.
4. Verificare che tutti i componenti necessari siano effettivamente presenti. Nota: l'eventuale guaina in tessuto infilata sull'asse ha solo una funzione di protezione per il trasporto e può essere rimossa.
5. Rimuovere la vite di fissaggio della base n° 10 e la rondella n° 9 dal lato inferiore del tubo esterno n° 7 (Fig. 1).
6. Infilare il tubo esterno nella base n° 8 (la sporgenza del tubo e l'incavo della base devono coincidere, Fig. 1) e girare entrambi tenendo fermo il tubo esterno.

Copyright UNOLD AG | www.unold.de

1. Infilare la rondella nell'apertura sul lato inferiore della base. Quindi inserire la vite per il fissaggio della base e serrare la vite (Fig. 2).
2. A questo punto, allentare la vite di arresto n° 4. Inserire il lato superiore del tubo interno n° 5 nel tubo della testa del ventilatore e allineare la testa del ventilatore. I due fori dei tubi devono coincidere, in modo tale che sia possibile avvitare la vite di arresto. Avvitare la vite di arresto per fissare la testa del ventilatore (Fig. 3).
3. Controllare che tutte le parti siano state montate e fissate correttamente.

1. Accertarsi che l'apparecchio sia stato installato su una superficie piana adatta, in una posizione stabile e sicura in prossimità di una presa elettrica.
2. L'apparecchio non può essere installato all'interno di bagni o altri ambienti umidi!
3. Inseri re la spina nella presa elettrica (220-240 V AC\~, 50 Hz).
4. Se si desidera collocare l'apparecchio in un altro luogo, occorre spegnerlo e poi staccare la spina dalla presa elettrica.
5. Non infilare oggetti nell'apparecchio.

Regolazione dell'angolo di inclinazione

1. L'alloggiamento del motore può essere inclinato in verticale con una certa escursione. A tale scopo, allentare leggermente il dado di fissaggio dell'angolo di inclinazione (n° 3), portare l'alloggiamento del motore nella posizione desiderata e fissare nuovamente il dado.

Regolazione dell'altezza

1. L'altezza dell'apparecchio può essere modificata con una certa escursione.
2. A tale scopo, per prima cosa spegnere l'apparecchio.
3. Svitare la vite di regolazione dell'altezza (n° 6) del tubo esterno e far scorrere il tubo interno verso l'alto o verso il basso fino all'altezza desiderata. Stringere la vite di regolazione dell'altezza per fissare il ventilatore.

Regolazione della velocità

1. Accendere l'apparecchio selezionando uno dei tre livelli di velocità sul selettore:

■ Livello "1": ventilazione leggera
■ Livello "2": ventilazione media
■ Livello "3": ventilazione forte
■ Il livello "O" spegne l'apparecchio.

1. È possibile passare da un livello di velocità all'altro in qualsiasi momento.

Funzione di oscillazione

1. Spingere verso il basso il tasto di oscillazione che si trova sul lato posteriore della testa dell'apparecchio. A questo punto l'apparecchio oscilla autonomamente.
2. Per disattivare la funzione di oscillazione, spingere il tasto di oscillazione verso l'alto.

Spegnimento

1. Ruotare il selettore sul livello "O" per spegnere l'apparecchio. Al termine dell'utilizzo staccare la spina dalla presa elettrica.

CURA E PULIZIA

Spegnere l'apparecchio ruotando il selettore su "O" e staccare la spina dalla presa elettrica.

Attendere che l'apparecchio sia completamente fermo.

Assicurarsi che l'apparecchio non venga mai immerso in acqua. Il motore o i componenti elettrici dell'apparecchio non devono inumidirsi.

1. Non utilizzare prodotti abrasivi, pagliette, oggetti metallici, prodotti detergenti caldi o disinfettanti.

2. Strofinare il tubo verticale e la griglia del ventilatore con un panno leggermente inumidito.

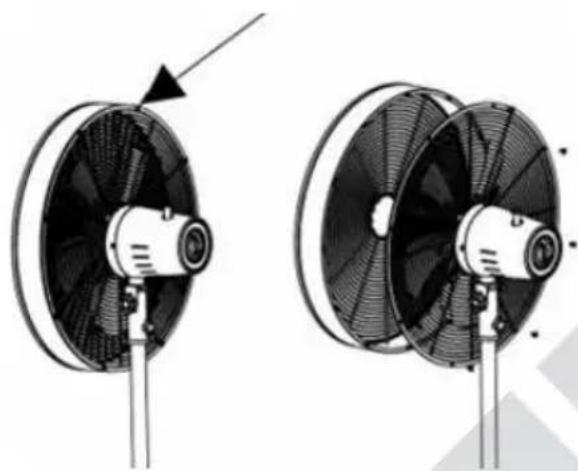

3. È possibile pulire la girante allentando le piccole viti sulla gabbia e rimuovendo la metà anteriore della gabbia. Pulire con cautela la girante con un panno morbido e riassemblare correttamente tutti gli elementi.

1. Conservare il ventilatore all'asciutto in un luogo sicuro per proteggerlo da polvere, urti, calore intenso e umidità.

NORME DIE GARANZIA

I nostri prodotti sono garantiti per 24 mesi, 12 mesi in caso di uso professionale, dalla data di acquisto per i guasti manifestatisi durante un utilizzo conforme alle disposizioni e attribuibili in modo dimostrabile a difetti di fabbricazione. Nel periodo di garanzia porremo rimedio ai difetti materiali e di produzione secondo la nostra valutazione, procedendo alla riparazione o alla sostituzione dell'apparecchio. Le nostre prestazioni di garanzia valgono esclusivamente per gli apparecchi venduti in Germania e Austria. In tutti gli altri casi rivolgersi all'importatore. Gli apparecchi per i quali si richiede la riparazione di guasti ci devono essere e debitamente imballati, unitamente a una copia del documento di acquisto redatto a macchina dal quale risulti la data di vendita, nonché la descrizione del guasto. È possibile stampare un modulo di reso sul nostro sito Web https://unold.de/pages/rucksendungen. (solo per voci provenienti da Germania e Austria). Sono esclusi dalla garanzia i guasti dovuti all'usura, all'uso inappropriato o al mancato rispetto delle regole di manutenzione. Il diritto di garanzia decade qualora siano state effettuate riparazioni o interventi da parte di terzi. Eventuali diritti del consumatore finale verso il venditore o negoziante non vengono limitati dalla presente garanzia.

SMALTIMENTO / TUTELA DELL'AMBIENT E

I nostri apparecchi vengono prodotti rispettando un elevato standard qualitativo per una lunga durata di utilizzo. Una corretta manutenzione e riparazioni adeguate a cura dal nostro servizio clienti possono prolungare la durata di utilizzo del prodotto. Se un apparecchio è difettoso e non più riparabile, per il suo smaltimento si presti attenzione ai punti che seguono. Questo prodotto non deve essere smaltito unitamente ai comuni rifiuti domestici. È obbligatorio smaltire i rifiuti

di apparecchiature elettriche ed elettroniche (RAEE), nonché le pile e gli accumulatori, separatamente dai rifiuti domestici. Queste apparecchiature sono riconoscibili dal simbolo del cassonetto barrato (simbolo RAEE). Consegnare il prodotto a un centro di raccolta per il riciclaggio dei rifiuti elettrici o elettronici. Con la raccolta differenziata dei rifiuti e dei prodotti riciclabili è possibile contribuire alla tutela delle risorse naturali e far smaltire il prodotto nel rispetto dell'ambiente e della salute.

MANUAL DE INSTRUCCIONES MODELO 86725

DATOS TÉCNICOS

Potencia: 50 vatios, 220–240 V\~, 50 Hz

Medidas: Aprox. 40 x 43,5 x 120 cm (Pr/An/Al)

Peso: Aprox. 6,1 kg

Diámetro: 44 cm
