MANUAL DE USUARIO Black Steel 86725 UNOLD

Manual de instrucciones Modelo 86725

Datos técnicos ......46

Explicación de símbolos 46

Para su seguridad 46

Montaje 49

Manejo 51

Limpieza y cuidado.... 52

Condiciones de Garantía.... 53

Disposición/Protección del

medio ambiente 53

Service 13

Longitud del cable: Aprox. 160 cm

Material: Metal

Nivel de ruido: 63,7 db

Equipamiento: 3 niveles de velocidad, directos conectable adicionalmente, asa de transporte en la carcasa, ajuste de altura entre 93 y 120 cm

Accesorios: Manual de instrucciones

Salvo modificaciones y errores a nivel de las características de equipamiento, la tecnología, los colores y el diseño

EXPLICACIÓN DE SÍMBOLOS

Este símbolo se asocia con riesgos eventuales que pueden provocar lesiones o daños en el aparato.

PARA SU SEGURIDAD

Lea y conserve las siguientes instrucciones.

Personas en el hogar

1. Este aparato puede ser usado por niños a partir de 8 años, así como por personas con una capacidad física, mental o sensorial reducida o carentes de experiencia y/o conocimientos siempre que estén supervisados o hayan sido correspondientemente instruidos en el manejo seguro de dicho aparato y comprendan los peligros que conlleva.
2. El aparato no es un juguete.
3. No está permitido que los niños lleven a cabo la limpieza o el mantenimiento del usuario a no ser que tengan más de 8 años y estén supervisados.
4. Guarde el aparato y el cable fuera del alcance de niños menores de 8 años.

Indicaciones de seguridad para la colocación y el uso del aparato

1. Conecte el aparato solamente si está correctamente montado.

2. Asegúrese de que haya espacio suficiente en el lugar de emplazamiento del aparato. Como mínimo debe haber 50 cm entre el aparato y otros objetos.

3. No utilice el aparato en recintos con mucho polvo o cerca de sustancias inflamables.
4. Conecte el aparato solo a corriente alterna con una tensión de acuerdo con la placa de características.
5. Este aparato no debe utilizarse con un reloj programador externo ni con un sistema de mando a distancia.
6. No sumerja nunca el aparato o el cable de alimentación en agua o en otros líquidos. ¡Peligro mortal!
7. De ninguna manera abra la carcasa del aparato. ¡Existe peligro de descarga eléctrica!
8. El aparato está destinado exclusivamente a un uso doméstico o similares, p. ej.

■ en cocinas tipo office en comercios, oficinas u otros lugares de trabajo,
■ para el uso por parte de clientes en hoteles, moteles u otros establecimientos de alojamiento colectivo,
■ en pensiones privadas o en casas vacacionales.

1. Asegúrese de tender el cable de alimentación de manera que quede excluido el riesgo de tropiezos.
2. No enrolle nunca el cable de alimentación alrededor del aparato para evitar daños en el mismo.
3. Con el fin de evitar daños en el cable, desenchufe el aparato sujetando siempre la clavija. No tire nunca del cable de alimentación.
4. Asegúrese de que la toma de corriente utilizada sea fácilmente accesible, de manera que pueda desenchufar rápidamente el aparato en caso de peligro.
5. Preste atención a que el cable de alimentación no quede aprisionado ni tendido en las esquinas para evitar daños en el mismo.

6. Para evitar el riesgo de incendio o descarga eléctrica, no se debe utilizar este ventilador con un regulador de velocidad externo.

7. No utilice el aparato en áreas con mala ventilación, como armarios, sobre superficies irregulares o cerca de sustancias inflamables.

8. No deje nunca el aparato en funcionamiento sin vigilancia.

9. Si usa un cable de prolongación, tienda el cable de modo que nadie pueda tropezar con él.

10. El aparato no se debe operar en ambientes húmedos, mojados y fríos. ¡Peligro de descarga eléctrica!

11. Evite exponer el aparato a la radiación solar excesiva.

12. No se deben introducir nunca los dedos ni objetos como agujas, bolígrafos, etc. por la rejilla hasta el interior del aparato. ¡Peligro de lesiones!

13. Asegúrese de que el cabello largo no pueda enredarse en la rueda de aletas.

14. Controle periódicamente si el aparato, el enchufe y el cable de alimentación presentan desgaste o daños. En caso de daños en el cable de alimentación o en otras piezas envíe el aparato para su verificación y reparación a nuestro servicio de atención al cliente. Las reparaciones inadecuadas pueden ocasionar considerables peligros para el usuario y tienen como consecuencia la exclusión de la garantía.

15. Para evitar daños en el aparato, este no debe ser usado con accesorios de otros fabricantes o marcas.

16. Desenchufe el aparato después de su uso y antes de la limpieza. No deje nunca el aparato sin vigilancia cuando esté enchufado.

No se deben introducir nunca los dedos ni objetos como agujas, bolígrafos, etc. por la rejilla hasta el interior del aparato. ¡Peligro de lesiones!

Operar el aparato solo sobre una base plana y estable para que no vuelque.

El fabricante no es responsable en caso de montaje erróneo, uso inapropiado o equivocado o después de haber sido efectuadas reparaciones por terceros no autorizados.

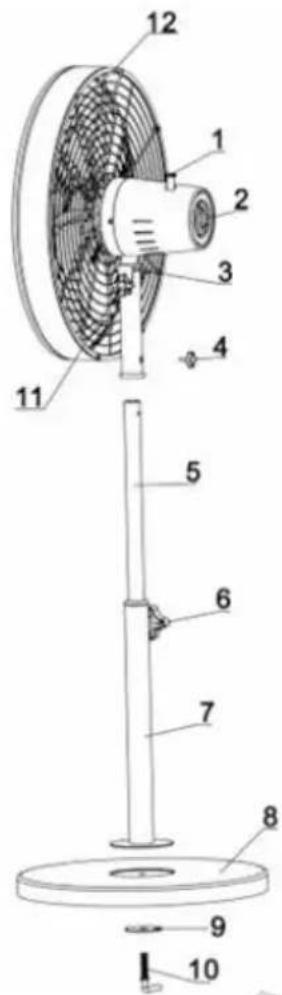

MONTAJE

1 Botón de oscilación

2 CON/DES/Velocidad

3 Ajuste del ángulo de inclinación

4 Tornillo de bloqueo

5 Tubo interior

10 Tornillo para la fijación de la base

11 Pomo para la fijación del cuello (¡no desatornillar!)

12 Asa de transport

1. Antes de mon tar el aparato, asegúrese de hacerlo en un lugar nivelado y seco.
2. Retire todos los materiales de embalaje y, dado el caso, los seguros de transporte y las etiquetas adhesivas (¡no la placa de características o el número de serie!). Mantenga el material de embalaje fuera del alcance de los niños. ¡Peligro de asfixia! En caso necesario, deseche el material de embalaje de acuerdo con las disposiciones locales vigentes. Consejo: Guarde el material de embalaje por si alguna vez quiere enviar el aparato para su reparación.
3. Compruebe el aparato en busca de posibles daños. No utilice el aparato si presenta daños visibles; diríjase a nuestro servicio de atención al cliente.
4. Compruebe que todas las piezas necesarias estén disponibles. Indicación: El tubo flexible de tela, que puede estar fijado al eje, tiene solamente una función de protección para el transporte y se puede desmontar.
5. Retire el tornillo de la fijación de la base n.° 10 y la arandela n.° 9 de la parte inferior del tubo exterior n.° 7 (fig. 1).
6. Introduzca el tubo exterior en la base n.° 8 (el resalto en el tubo vertical y la entalladura en la base deben encajar entre sí, fig. 1) y dé la vuelta a ambos mientras sujeta el tubo exterior.

Copyright UNOLD AG | www.unold.de

1. Coloque la arandela sobre el orificio de la parte inferior de la base. A continuación, introduzca el tornillo de fijación de la base y enrósquelo fijamente (fig. 2).
2. Ahora, afloje el tornillo de bloqueo n.° 4. Introduzca la parte superior del tubo interior n.° 5 en el tubo del cabezal del ventilador y alinee el cabezal del ventilador en línea recta. Los dos orificios de los tubos deben colocarse uno encima del otro para poder enroscar el tornillo de bloqueo. Apriete el tornillo de bloqueo para fijar el cabezal del ventilador (fig. 3).
3. Compruebe si todas las piezas están correctamente montadas y fijadas.

1. Asegúrese de que el aparato esté sobre una base adecuada y plana y de que se haya colocado de forma segura y estable cerca de la toma de corriente.
2. El aparato no debe instalarse en cuartos de baño ni en otras habitaciones húmedas.
3. Inserte el enchufe en la toma de corriente (220-240 V CA\~, 50 Hz).
4. Si desea colocar el aparato en otro lugar desconéctelo primero y, después, retire la clavija de la toma de corriente.
5. No introduzca ningún objeto en el aparato.

Ajustar el ángulo de inclinación

1. Puede inclinar la carcasa del motor verticalmente hasta cierto punto. Para ello, afloje un poco la tuerca de bloqueo del ángulo de inclinación (n.° 3), coloque la carcasa del motor en la posición deseada y vuelva a apretar la tuerca.

Ajustar la altura

1. Puede ajustar la altura del aparato ha sta cierto punto.
2. Para ello, desconecte primero el a parato.
3. Afloje el tornillo de ajuste de altura (n.º 6) del tubo exterior y deslice el tubo interior hacia arriba o hacia abajo hasta la altura deseada. Apriete el tornillo de ajuste de altura para fijar el ventilador.

Ajuste de velocidad

1. Conecte el aparato seleccionando uno de los tres niveles de velocidad en el interruptor giratorio:

■ Nivel « 1 »: aire suave
■ Nivel «2»: aire medio
■ Nivel «3»: aire potente
■ Nivel «O» desconecta el aparato.

1. Puede pasar de un nivel de velocidad a otro en cualquier momento.

Función de giro/oscilación

1. Mueva hacia abajo el botón de oscilación situado en la parte posterior del cabezal del aparato. Ahora, el aparato gira automáticamente.

2. Si desea desconectar de nuevo la función de giro, mueva el botón de oscilación hacia arriba.

Desconectar

1. Gire el interruptor giratorio hasta el nivel «O» para desconectar el aparato. Retire el enchufe de la toma de corriente cuando no utilice el aparato.

LIMPIEZA Y CUIDADO

Desconecte el aparato girando el interruptor giratorio a «O» y retire el enchufe de la toma de corriente.

Espere hasta que el dispositivo se haya detenido completamente.

Procure no sumergir nunca el aparato en agua. Ni el motor ni los componentes eléctricos del aparato se deben mojar nunca.

1. No utilice productos de limpieza agresivos, lana o estopa de acero, objetos metálicos, productos de limpieza calientes ni desinfectantes.
2. Limpie el tubo vertical y la rejilla del ventilador con un paño ligeramente húmedo.

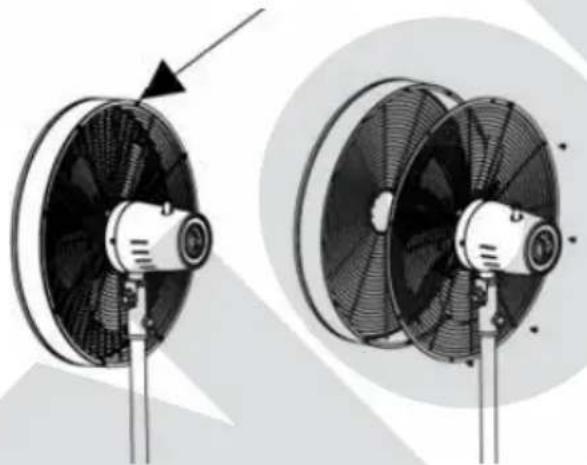

3. Puede limpiar la rueda de aletas aflojando los pequeños tornillos de la rejilla de cesta y retirando la mitad delantera de la cesta. Limpie la rueda de aletas cuidadosamente con un paño suave y vuelva a atornillar todas las piezas correctamente.

1. Guarde el ventilador en un lugar seco y seguro para protegerlo contra el polvo, los golpes, el calor y la humedad.

CONDICIONES DE GARANTIA

La garantía para nuestros equipos es de 24 meses, y de 12 meses en el caso de uso comercial, a partir de la fecha de compra, cubriendo los daños que con un uso acorde a lo prescrito pueden atribuirse fehicientemente a defectos de fabricación. Dentro del período de garantía, solucionamos errores de material y de fabricación a consideración nuestra mediante reparación o cambio. Nuestros servicios de garantía son válidos únicamente para los aparatos que han sido vendidos en Alemania y Austria. Para todos los demás casos diríjase por favor al importador correspondiente. Aquellos aparatos que se presentan para eliminar errores, por favor enviarlos junto a una copia del comprobante de compra extendido a máquina, del cual debe desprenderse la fecha de compra, así como una breve descripción de las deficiencias, apropiadamente embalado a nuestro servicio al cliente. Puede imprimir un comprobante de devolución en nuestro sitio web https://unold.de/pages/rucksendungen. (solo para entradas de Alemania y Austria). Aquellos daños causados por desgaste están excluidos de la garantía, así como manipulación incorrecta, e incumplimiento de las condiciones de mantenimiento y cuidado. El derecho a garantía expira si las reparaciones o mantenimiento son realizadas por terceros. Todo reclamo del consumidor final ante el vendedor, comerciante no se ve afectado por esta garantía.

DISPOSICIÓN/PROTECCIÓN DEL MEDIO AMBIENTE

Nuestros aparatos se fabrican con un alto nivel de calidad por un largo período de uso. El mantenimiento regular y las reparaciones de tipo técnico a través de nuestro servicio al cliente pueden prolongar la duración del aparato. Cuando un aparato está defectuoso y ya no puede repararse, por favor considere en la disposición final los siguientes puntos: Este producto no puede ser eliminado junto a la basura domiciliaria. Existe la obligación legal de eliminar los residuos de aparatos eléctricos y electrónicos (RAEE), así como las pilas y acumuladores, por separado de la basura doméstica. Puede reconocer estos residuos por el símbolo del cubo de basura tachado (símbolo RAEE). Usted debe entregar este producto a un lugar oficial para el reciclaje de aparatos eléctricos o electrónicos. Mediante la clasificación por separado y el reciclaje de productos residuales, Usted contribuye a proteger los recursos naturales y asegura que el producto sea eliminado de forma salubre y acorde con el medio ambiente.
