MANUALE UTENTE X5 INVICTUS

IT Istruzioni per l'uso da pag 78

1 Avvertenze di sicurezza....78

1.1 Uso corretto....79
1.2 Avvertenze di sicurezza....79

2 Prima del primo utilizzo....82

3 Componenti del prodotto 83
4 Dispositivo portatile....84
5 Applicazione degli accessori....85
6 La messa in....87

6.1 Messa in funzione ....87
6.2 Caricare la batteria ricaricabile....88

7 Utilizzo 89
8 Pulizia e manutenzione effettuata dall'utente....91
9 Rimedio errori 94
10 Smaltimento....95
11 Dati tecnici 96

Assistenza clienti 96

Si prega di prendersi il tempo per leggere attentamente queste istruzioni per l'uso.

Per la tutela propria e di terze persone, si prega di attenersi soprattutto al capitolo Avvertenze di sicurezza e alle avvertenze contenute nel documento.

Conservare le istruzioni per l'uso per l'eventuale consultazione futura. Consegnare il prodotto a terzi sempre insieme alle presenti istruzioni per l'uso.

Le figure contenute nella presente istruzione per l'uso sono previste come rappresentazioni schematiche per un'applicazione corretta. Alcuni dettagli possono essere rappresentati diversamente di come si presenta il prodotto stesso.

1 Avvertenze di sicurezza

LEGENDA DEI SIMBOLI

AVVERTENZA!

Sussiste il pericolo di lesioni gravi o letali in caso di non rispetto di queste avvertenze.

CAUTELA!

Sussiste il pericolo di lesioni in caso di non rispetto di queste avvertenze.

ATTENZIONE!

Possibili danni materiali.

1.1 Uso corretto

apparecchio è previsto esclusivamente per l'uso domestico. Non è adatto all'utilizzo commerciale o industriale. Utilizzate l'apparecchio esclusivamente per pulire superfici asciutte.
apparecchio non è adatto per:

- spolverare persone, animali, piante o abbigliamenti indossati – elevato rischio di lesioni

• aspirare ceneri ardenti/carbone, sigarette, fiammiferi o altre sostanze combustibili o leggermente infiammabili – pericolo di incendio
• aspirare acque e altri liquidi - pericolo di corto circuito
• aspirare polveri molto fini (ad es. polvere di cemento o cenere)

- essere utilizzato in vicinanza di sostanze esplosive o leggermente infiammabili – pericolo di incendio ed esplosione

Utilizzate l'apparecchio solo con accessori originali per non danneggiare l'apparecchio o ridurre la sua sicurezza.
Utilizzate l'apparecchio solo come descritto nell'istruzione per l'uso. Tutti gli altri impieghi sono considerati utilizzi abusivi.

1.2 Avvertenze di sicurezza

SICUREZZA ELETTRICA - PERICOLO DI SCOSSA O DI INCENDIO

Non utilizzate l'apparecchio se dovesse essere caduto o essere stato danneggiato diversamente. La manutenzione e/o riparazione dell'apparecchio deve essere effettuata esclusivamente da un tecnico qualificato. Riparazioni effettuate da persone non qualificate possono provocare lesioni o gravi guasti.

controllate il cavo di alimentazione prima dell'utilizzo per verifica-re che non sia danneggiato. Non utilizzate alimentatori o cavi d'alimentazione danneggiati. Collegate l'alimentatore solo a prese che hanno la tensione indicata sull'alimentatore.

Se il cavo di alimentazione dovesse essere danneggiato, deve essere sostituito da un cavo di collegamento speciale disponibile presso il produttore o presso la rispettiva assistenza clienti.

Per togliere l'alimentatore dalla presa, afferrate l'alimentatore stesso e non il cavo di alimentazione. Non tirate il cavo!

Non appoggiate il cavo di alimentazione su spigoli vivi di metallo, non ponete oggetti pesanti sul cavo e proteggetelo contro calore. Non piegate, distorcete o annodate il cavo di alimentazione. Non avvolgete il cavo di alimentazione attorno all'apparecchio o all'alimentatore.

apparecchio, l'alimentatore e il cavo di alimentazione non devono mai essere immersi in acqua o altri liquidi.

Per la pulizia e manutenzione l'apparecchio deve sempre essere disinserito e separato dalla rete elettrica.

la batteria ricaricabile deve essere caricata esclusivamente con l'alimentatore in dotazione. Non caricare altri apparecchi con l'alimentatore in dotazione. Utilizzate esclusivamente batterie ricaricabili originali visto che altrimenti si deteriorerebbe la sicurezza dell'apparecchio.

Non utilizzate l'apparecchio se è ancora collegato all'alimentatore e/o alla rete elettrica.

SICUREZZA PER DETERMINATI GRUPPI DI PERSONE

Questo apparecchio può essere utilizzato da bambini a partire dall'età di 8 anni nonché da persone con capacità fisiche, sensori-che o mentali ridotte o persone con mancanza di esperienza e conoscenza se queste sono sorvegliate o state istruite in merito all'utilizzo sicuro dell'apparecchio e se hanno capito quali possono essere i rischi risultanti dall'utilizzo.

Bambini non devono giocare con l'apparecchio.

Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini senza la supervisione di un adulto.

Conservate l'apparecchio e l'alimentatore fuori dalla portata di bambini e animali.

SICUREZZA DURANTE L'UTILIZZO

Mantenete distanza da fonti di calore (ad es. piastre di cottura o forni) e da fuoco per evitare che l'apparecchio venga danneggia-to.

■apparecchio non è adatto all'uso esterno. Conservatelo in un ambiente secco.

apparecchio non deve essere utilizzato in località nelle quali si trovano sostanze leggermente infiammabili o velenose nonché vapori esplosivi.

Non toccate l'apparecchio, l'alimentatore e la spina di alimentazione con mani umide.

Non spolverate persone, animali o piante. Tenete lontano da parti mobili o aperture dell'apparecchio parti del corpo o abbigliamento. Altrimenti questi potrebbero essere afferrati e causare lesioni.

Non passate le spazzole elettriche sopra cavi, tubazioni ecc.

Potrebbero impigliarsi nelle spazzole rotanti ed essere così danneggiati.

Non inserite oggetti nelle aperture dell'apparecchio. Non utilizzate l'apparecchio se un'apertura dovesse essere bloccata. Eliminate gli ostacoli come polvere, fili, cordicelle e capelli ecc. visto che questi potrebbero ridurre la prestazione di aspirazione.

Non utilizzate l'apparecchio senza contenitore della polvere e filtro.

Applicate elevata cautela lavorando su scale.

Disinserite l'apparecchio prima di sostituire i pezzi accessori.

controllate l'apparecchio prima di ogni messa in funzione se sussistono eventuali danneggiamenti. Non utilizzate apparecchi danneggiati.

PERICOLO DI LESIONE RISULTANTE DALLE BATTERIE RICARICABILI:

Se una batteria dovesse avere delle perdite, evitare il contatto dell'acido della batteria con la pelle, gli occhi e le mucose. In caso di contatto con l'acido della batteria, sciacquare immediatamente le parti interessate con molta acqua pulita e contattare subito un medico.

Non è permesso smontare la batteria ricaricabile, gettarla nel fuoco, immergerla in liquidi o applicare un corto circuito.

2 Prima del primo utilizzo

CAUTELA!

Pericolo di soffocamento a causa di pellicole e sacchetti di plastica! Tenere fuori dalla portata di bambini e animali.

■Controllate se il set è completo e se sussistono eventuali danni di trasporto. Gli elementi in dotazione del set da Voi acquistato figurano sulla confezione o sul foglietto separato nella confezione. In caso di reclami Vi preghiamo di voler contattare il nostro servizio di assistenza alla clientela.
- fogliete il materiale d'imballaggio nonché eventuali etichette sul prodotto che fungono da protezione durante il trasporto o da pubblicità.
Inserite la batteria ricaricabile e caricatela.

3 Componenti del prodotto

Attrezzatura portatile X5

Spazzola elettrica motorizzata con spazzole rotanti ultra morbide

Batterie ricaricabile a ioni di litio

Mini-spazzole elettriche motorizzate

Spazzola combinata 2 in 1

Beccuccio per fughe

prolungamento flessibile

Spazzola elettrica motorizzata con spazzole rotanti universali

Adattatore ad angolo flessibile

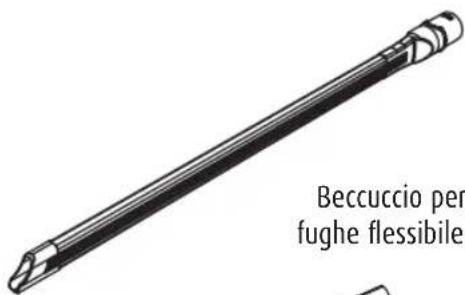

Beccuccio per fughe flessibile

Fissaggio a parete

Cavo di alimentazione

Sistema di stoccaggio con caricabatteria

Nella presente istruzione per l'uso vengono considerate tutte le componenti dell'apparecchio. Troverete gli elementi in dotazione per il set da Voi acquistato sulla confezione o sul foglietto separato che si trova nella confezione. Naturalmente potete acquistare successivamente le parti che non sono in dotazione per il Vostro set.

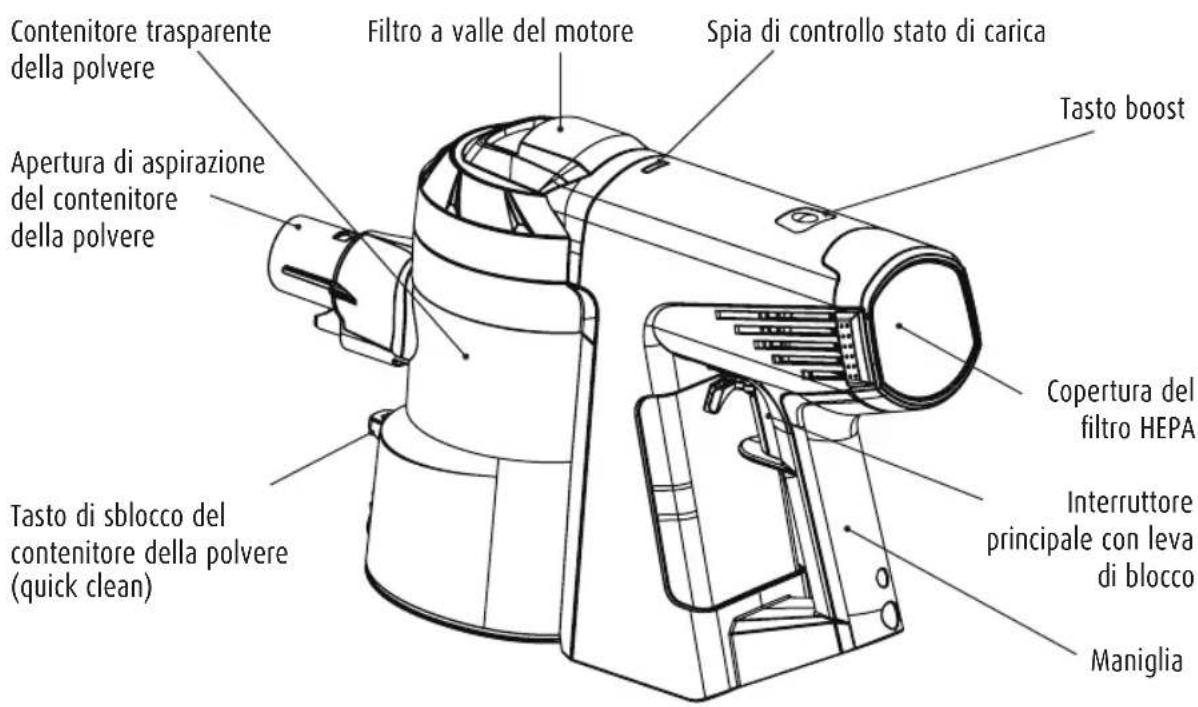

4 Dispositivo portatile

Contenitore trasparente della polvere Filtro a valle del motore Spia di controllo stato di carica Tasto boost Apertura di aspirazione del contenitore della polvere Copertura del filtro HEPA Interruttore principale con leva di blocco Tasto di sblocco del contenitore della polvere (quick clean) Maniglia

Veduta dell'apparecchio dal basso:

Tasto di sblocco per togliere il contenitore della polvere Batteria a ioni di litio Supporto per il fissaggio a parete Tasto di sblocco per togliere la batteria ricaricabile

5 Applicazione degli accessori

Accessori Immagine Applicazione

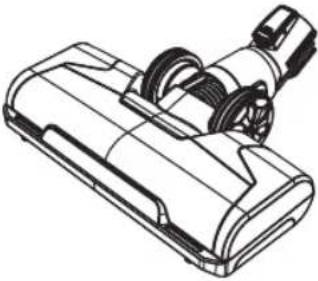

Spazzola elettrica motorizzata		- Dispone di un elettromotore integrato che aziona le spazzole rotanti fino a max. 10.000 giri/min.- Può essere dotato facoltativamente con spazzole rotanti universali o spazzole rotanti ultra morbide- Per pulire grandi superfici, come pavimenti duri e tappeti
Spazzole rotanti universali		- Da inserire nelle spazzole elettriche- Ideale per tappeti/moquette- Anche per pulire pavimenti lisci
Spazzole rotanti ultra morbide		- Da inserire in spazzole elettriche- Ideale per pulire pavimenti duri, assorbe allo stesso momento sporcizia grossolana e fine- Adatto anche a pavimenti delicati
Mini spazzola elettrica motorizzata		- Dispone di un elettromotore integrato che aziona le spazzole rotanti fino a max. 8.000 giri/min.- Per pulire cuscini, materassi ecc.- Elimina anche sporcizia in profondità
Spazzola combinata 2 in 1		- Telaio con setole sul bordo che può essere tolto premendo il tasto di sblocco- Per pulire cuscini, tende ecc.
Spazzola da spolvero extra morbida		- Setole extra morbide per pulire superfici delicate, come tastiere, lampade ecc.

Accessori Immagine Applicazione
Beccuccio per fughe	- Per pulire nicchie o angoli stretti e difficilmente raggiungibili
Beccuccio flessibile per fughe	- Pieghevole, per aumentare il campo d'azione in caso di pulizia di nicchie e angoli stretti e difficilmente raggiungibili
Adattatore ad angolo flessibile	- Aumenta il campo d'azione e flessibilità - Può essere regolato in continuo
Tubo flessibile di prolungamento	- Per aumentare il campo d'azione
Fissaggio a parete	- Per uno stoccaggio semolice e pratico
Sistema di stoccaggio con caricabatteria	- Per uno stoccaggio a basso ingombro e ricarica contemporanea della batteria ricaricabile
Cavo di alimentazione	- Per il caricare della batteria

6 La messa in

6.1 Messa in funzione

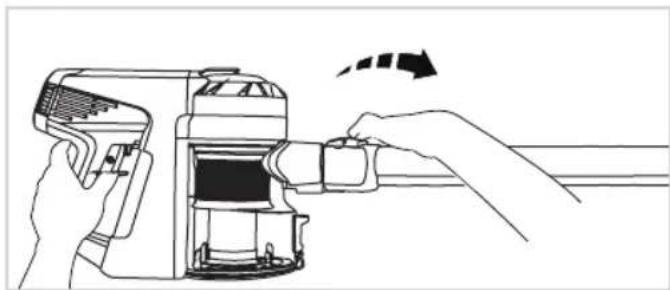

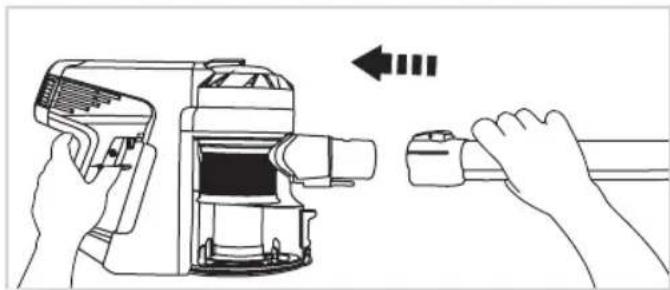

Inserire il tubo di aspirazione

Togliere il tubo di aspirazione

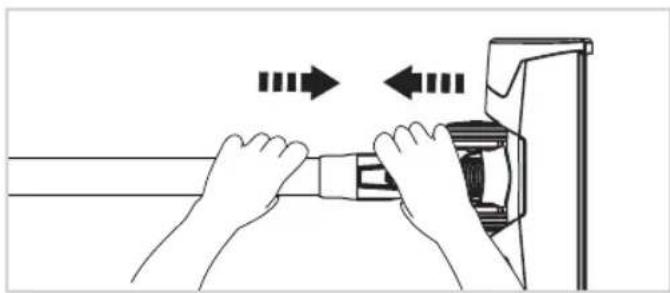

Inserire le spazzole elettriche

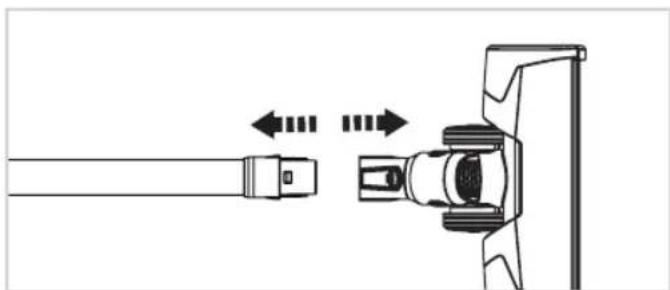

Togliere le spazzole elettriche

le spazzole elettriche e le mini spazzole elettriche sono azionate in aggiunta da un proprio motore integrato e devono per questo motivo essere o collegate direttamente al dispositivo portatile o essere collegate al tubo di aspirazione per assicurare l'alimentazione di corrente elettrica.
- tutte le altre componenti possono o essere collegate direttamente all'attrezzatura portatile o, per aumentare il campo d'azione, al tubo di aspirazione, al tubo di prolungamento o all'adattatore ad angolo.

Nota: Prima di utilizzare una componente su una superficie molto delicata, effettuate un test in un punto non vistoso. Vi preghiamo di tener conto delle indicazioni di pulizia del produttore.

6.2 Caricare la batteria ricaricabile

ATTENZIONE!

Caricare la batteria esclusivamente con il cavo di ricarica in dotazione. Utilizzare solo le batterie ricaricabili originali. Togliete il cavo di ricarica dalla presa se non utilizzato per un periodo più lungo.

Durante l'utilizzo dell'aspirapolvere la spia di controllo dello stato di carico è accesa a luce blu. In caso di basso stato di carico della batteria il colore diventa rosso.

Per caricare la batteria ricaricabile collegare la presa di ricarica all'aiuto del cavo di ricarica ad una presa adatta.

Durante la procedura di ricarica la spia è accesa e blu. Quando si spegne, la batteria è completamente caricata.

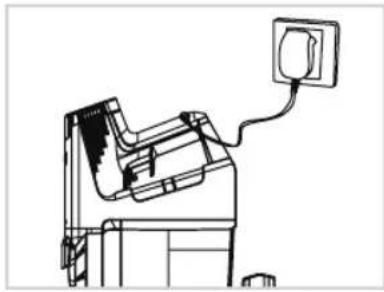

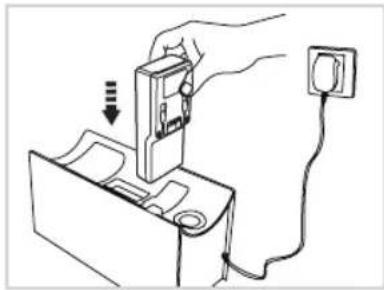

La batteria ricaricabile può anche essere caricata in una stazione di ricarica separata. A questo fine, togliere la batteria dal dispositivo portatile premendo e togliendo il tasto di sblocco all'estremità della batteria.

Collegate la stazione esterna di ricarica tramite il cavo di ricarica in dotazione ad una presa adatta e inserite la batteria nel rispettivo alloggiamento. Appoggiate la stazione in maniera tale che nessuno possa inciampare in essa o nel cavo.

Durante la procedura di ricarica la spia di controllo dello stato di carico lampeggia. Quando si spegne, la batteria è completamente caricata e può essere reinserita nel dispositivo portatile.

7 Utilizzo

CAUTELA!

Non utilizzate l'apparecchio su superfici bagnate e non aspirate liquidi.

Tenete lontano da parti mobili o aperture dell'apparecchio inserito parti del corpo o abbigliamento. Non utilizzate l'apparecchio quando il cavo di ricarica è collegato.

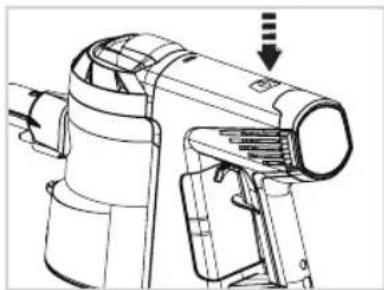

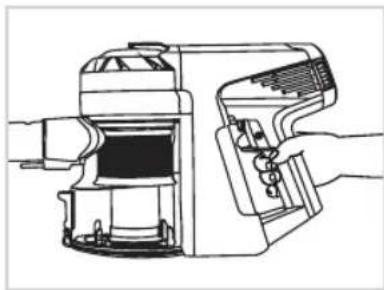

Inserire/disinserire l'apparecchio - tasto boost

Per inserire l'aspirapolvere, premere l'interruttore principale. L'aspirapolvere funziona fino a che rimane premuto l'interruttore. Potete anche utilizzare la leva i bloccaggio per portare l'apparecchio in funzione permanente.

Premendo il tasto boost la prestazione di aspirazione viene portata al massimo. Quando di disinserisce l'apparecchio il modo boost viene disattivato automaticamente. Potete anche disinserire il modo boost ripremendo una seconda volta il tasto boost.

Pulizia di tappeti e pavimenti duri

Prima della pulizia di pavimenti e tappeti Vi preghiamo di leggere le informazioni di pulizia del produttore.
Spazzole rotanti possono causare danni in determinati tappeti e pavimenti duri. Alcuni tappeti si sfilano se puliti a spazzole rotanti. Effettuate dapprima un test in un punto non vistoso.
- Prima della pulizia di pavimenti lucidati (pannelli di legno, linoleum, ecc.) assicuratevi che non si trovino particelle estranee sul lato inferiore della spazzola elettrica dal momento che ciò potrebbe causare graffi.

Stazione di stoccaggio con funzione di caricamento

Appositamente sviluppato per stoccare l'apparecchio senza ingombro e in maniera sicura. Separate il tubo di aspirazione dal dispositivo portatile e inserite – come su figura – l'attrezzatura portatile nel supporto.

Sul lato anteriore si trova un alloggiamento per inserire le spazzole elettriche (con o senza tubo di aspirazione) nonché 2 supporti per le parti accessorie.

Inoltre, la stazione di stoccaggio può essere utilizzata anche da stazione di ricarica (vedi „Caricare la batteria“).

Fissaggio a parete

Fissate il supporto a parete con le viti in dotazione nel punto desiderato. Assicuratevi che dietro alla superficie di montaggio non ci siano tubi o cavi elettrici.

L'alloggiamento nel supporto può essere utilizzato da supporto per il cavo, affinché il cavo di ricarica non penda per terra quando non è in uso.

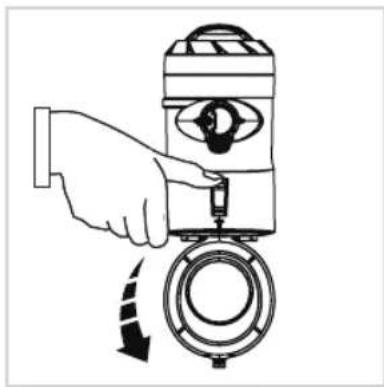

Svuotamento del contenitore della polvere (Quick Clean)

Svuotate il contenitore della polvere prima che la polvere raccolta raggiunga il livello massimo. Togliete il tubo di aspirazione e/o gli accessori prima di svuotare il contenitore della polvere.

Ponete l'apparecchio con il contenitore della polvere al di sopra di una pattumiera. Premete lo sblocco del contenitore della polvere. Lo sportellino si apre verso il basso e la sporcizia cade fuori.

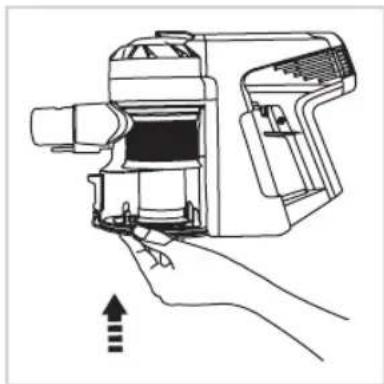

Richiudete come previsto lo sportellino del contenitore della polvere dopo averlo svuotato.

8 Pulizia e manutenzione effettuata dall'utente

AVVERTENZA!

Scossa elettrica!

Disinserite l'apparecchio prima della pulizia o della manutenzione effettuata dall'utente e separatolo dalla rete elettrica. Non mettere mai né il dispositivo portatile né la batteria ricaricabile sotto acqua e non immergerle in acqua o in altri liquidi.

ATTENZIONE!

Per pulire il filtro a valle del motore e il filtro HEPA non utilizzate sapone o detergenti, altrimenti i filtri verrebbero danneggiati!

Asciugate i filtri esclusivamente ad aria, non utilizzate fon o altri apparecchi.

Per pulire la scatola non utilizzate detergenti aggressivi o abrasivi. Potrebbero danneggiare la superficie. All'occorrenza, pulite l'apparecchio con un panno morbido e umido.

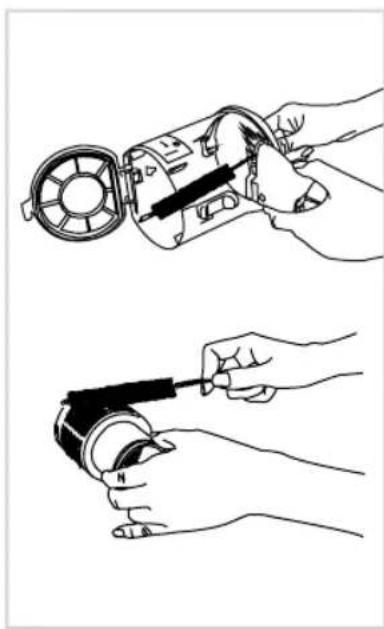

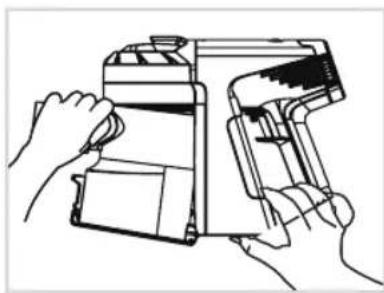

Pulire il contenitore della polvere e il filtro ciclone

Per una pulizia approfondita, il contenitore della polvere può essere tolto dal dispositivo portatile.

Aprite d'innanzitutto il contenitore della polvere e togliete il filtro ciclone allentandolo in senso antiorario ed estraendolo verso il basso. Chiudete il contenitore della polvere e premete il tasto di sblocco sul fondo del dispositivo portatile. Tenete premuto il tasto, tirate il contenitore della polvere allontanandolo dall'attrezzatura portatile ed estraetelo con l'altra mano.

Per il montaggio, collegate il contenitore della polvere dapprima al lato superiore anteriore dell'attrezzatura portatile (fate attenzione che il posizionamento sia esatto). Premete il contenitore della polvere verso l'attrezzatura portatile affinché si innesti con un clic. Inserite poi il filtro ciclone. Tenete conto delle marcatura sul filtro e all'interno del contenitore della polvere.

Pulite il contenitore della polvere con una spazzola o un panno umido.

Nel contenitore della polvere si trovano i cavi per l'alimentazione delle spazzole elettriche. Durante la pulizia Vi preghiamo di far attenzione che questi cavi non si bagnino.

Il filtro ciclone può essere pulito con una spazzola o, all'occorrenza, sciacquandolo con acqua pulita.

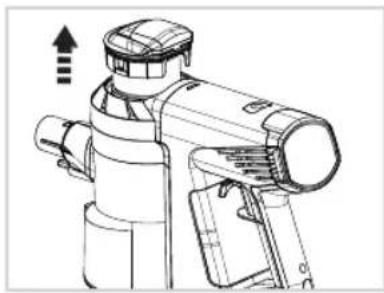

Pulire il filtro a valle del motore

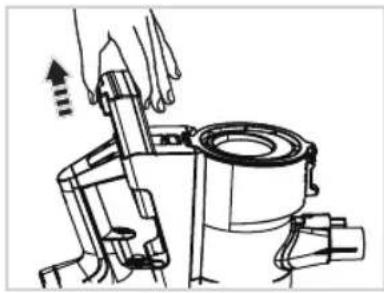

Estraete semplicemente il filtro a valle del motore verso l'alto dal dispositivo portatile. Entrambe le parti (l'anello esterno di tessuto e l'anello interno di schiuma) possono essere battuti o, all'occorrenza, sciacquati ad acqua.

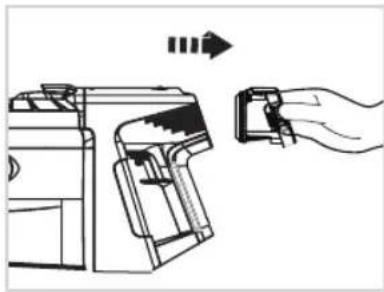

Pulire/sostituire il filtro HEPA

Per garantire la piena funzionalità, il filtro HEPA deve essere pulito regolarmente e deve essere sostituito ogni 4-6 mesi.

Togliete l'unità del filtro comprimendo con due dita il serraggio ed estraendolo dal dispositivo portatile.

Allentando le viti all'interno dell'unità del filtro potete togliere il filtro HEPA.

Per pulire il filtro HEPA batterlo, o in caso di sporcizia grave, sciacquarlo.

Inserire il filtro pulito o il filtro nuovo nell'unità del filtro e riavvitare le viti per fissarlo.

ATTENZIONE!

Per pulire i filtri utilizzata acqua fredda e fate asciugare tutte le parti COMPLETAMENTE prima di rimontarle.

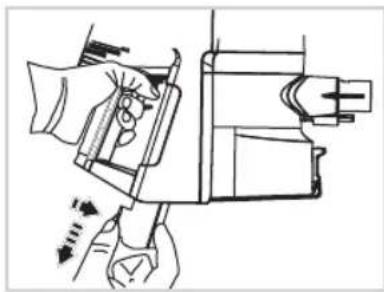

Sostituire la batteria ricaricabile

Disinserite l'apparecchio. Premete e tenete premuto il tasto di sblocco che si trova sulla batteria ricaricabile. Togliete la batteria.

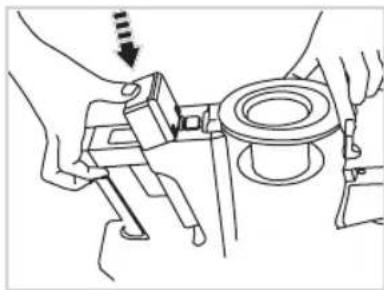

Inserite una nuova batteria facendo attenzione che la batteria si innesti con un clic. Se non dovesse essere possibile inserire completamente la batteria nel dispositivo portatile, controllare che il suo posizionamento sia giusto.

ATTENZIONE!

Se l'apparecchio non sarà utilizzato per un periodo prolungato, conservare la batteria ricaricabile in un luogo fresco e secco.

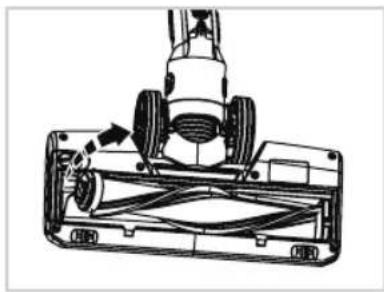

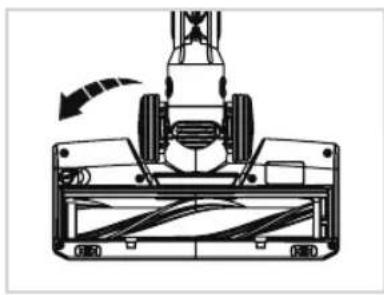

Pulire le spazzole elettriche/sostituire le spazzole rotanti

Allentate le viti e togliete la copertura al fianco.

Togliete le spazzole rotanti in direzione della freccia ed eliminate la sporcizia. All'occorrenza, è possibile pulire le spazzole rotanti sciacquandole con acqua.

Fate asciugare completamente le spazzole rotanti prima di rimontarle.

Al momento dell'inserimento delle spazzole rotanti nella spazzola elettrica fate attenzione che il posizionamento sia esatto. Tenete conto dei rispettivi alloggiamenti. Reinserite la copertura e chiudetela con le viti.

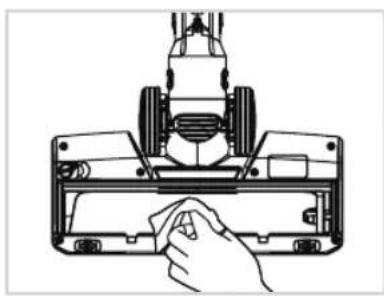

Pulite la spazzola elettrica solo con un leggero panno umido o una spazzola morbida.

A causa del motore integrato la spazzola elettrica non deve essere sciacquata ad acqua.

9 Rimedio errori

AVVERTENZA!

Prima di riparare un guasto, disinserire l'apparecchio e togliere la spina dalla presa! Altrimenti potrebbero sorgere lesioni o scosse.

PROBLEMA CAUSA/SOLUZIONE POSSIBILE
L'apparecchio non funziona. Controllate se	la batteria è carica, all'occorrenza ricaricarla.
	Controllate se le spazzole rotanti sono bloccate e togliete eventualmente sporcizia esistente.
Non è possibile carica la batteria. Controllate	che il cavo di alimentazione sia ben inserito nella presa di ricarica.
	Verificate se l'alimentatore è collegato in maniera corretta ad una presa funzionante.
	Eventualmente è difettosa la presa, provate un'altra.
	Verificate se state utilizzando l'alimentatore corretto.
Prestazione di aspirazione debole. Controllate	l'apertura di aspirazione presso il contenitore della polvere e pulitela in caso di necessità.
	Svuotate il contenitore della polvere e pulite anche il filtro ciclone e il filtro a valle del motore.
	Verificate se attorno alle spazzole rotanti si sono avvolti capelli, fibre o simile; all'occorrenza toglieteli.
Rumori anormali del motore. Verificate se	il tubo di aspirazione oppure l'apertura di aspirazione presso il contenitore della polvere sono intasati; all'occorrenza puliteli.

ATTENZIONE!

Se non dovesse essere possibile risolvere il guasto, Vi preghiamo di rivolgervi al nostro servizio di assistenza alla clientela. Non aprite mai l'apparecchio!

10 Smaltimento

Confezione

Il materiale d'imballaggio è riciclabile. Smaltite l'imballaggio in maniera ecologica e portatelo alla raccolta separata di rifiuti.

Elettrodomestici

Il simbolo della pattumiera barrata indica che questo prodotto non deve essere smaltito assieme ai normali rifiuti solidi urbani. Smaltite apparecchi elettrici ed elettronici nel rispettivo centro di raccolta.

Per ulteriori informazioni relative allo smaltimento e al riciclaggio di questo apparecchio sono disponibili presso i centri comunali di smaltimento, nel negozio in cui avete acquistato il prodotto o presso il produttore.

Prima dello smaltimento dell'apparecchio, le batterie e le batterie ricaricabili devono essere tolte e smaltite in maniera separata. Ai sensi della protezione dell'ambiente batterie e batterie ricaricabili non devono essere smaltite con i normali rifiuti solidi urbani, bensì essere portati presso i rispettivi centri di raccolta. Vi preghiamo di informarvi quali sono le normative locali relativi allo smaltimento separato di batterie e batterie ricaricabili.

Anche le batterie scariche contengono ancora energia residua. Per questo motivo, coprite prima dello smaltimento i poli della batteria con nastro isolante per evitare un cortocircuito, che di sua volta potrebbe causare un incendio o un'esplosione.

11 Dati tecnici

Modello	X5
Dimensione (altezza x larghezza x profondità)	123 x 22,5 x 26 cm
Lunghezza del tubo di aspirazione circa 71 cm
Potenza (delle spazzole elettriche) 180 W
Batterie ricaricabili Batteria a ioni di litio 21,6 V
Capacità della batteria 2.000 mAh
Durata di caricamento delle batterie 3 - 4 ore
Durata di funzionamento max. 30 min. (nella modalità boost: 15 min.)
Capacità del contenitore della polvere circa 0,5 l
ALIMENTATORE
Alimentazione di tensione: IN 100 - 240 V ~50/60 Hz
Alimentazione di tensione: OUT 26 V,	-- 400 mA
Classe di protezione II

ASSISTENZA CLIENTI

In caso di domande sull'apparecchio, le parti di ricambio e/o gli accessori Vi preghiamo di contattare il vostro rivenditore locale.

ÍNDICE
