MANUALE UTENTE Warm Slim 1500 Create

Istruzioni di sicurezza 38

Installazione e montaggio 40

Installazione a muro 40

Montaggio 40

Utilizzo dell'articolo 41

Pannello di controllo 42

Operazioni per il telecomando 43

Pulizia 43

Funzione wi-fi 44

Caratteristiche 45

DEUTSCH

Grazie per aver scelto il nostro riscaldatore. Prima di usare l'apparecchio, leggere attentamente le istruzioni al fine di garantirne l'uso corretto.

Rispettando le misure di sicurezza riportate si riduce il rischio di morte, lesioni e scosse elettriche. Conservare il manuale in un posto sicuro per future consultazioni, insieme alla scheda di garanzia compilata, la prova di acquisto e l'imballaggio. Se necessario, consegnare le presenti istruzioni al prossimo proprietario dell'apparecchio. Quando si utilizza un elettro-domestico seguire sempre le misure di sicurezza di base, nonché quelle di prevenzione degli infortuni. Decliniamo ogni responsabilità per i clienti che non rispettano questi requisiti.

ISTRUZIONI DI SICUREZZA

Quando si utilizza un elettrodomestico, osservare sempre le misure di sicurezza di base.

- Estrarre la spina dalla presa di alimentazione per scollegare il riscaldatore. Non tirare il cavo.

- Non lasciare il cavo di alimentazione a contatto con il riscaldatore quando esso è acceso.

- Durante il suo funzionamento, tenere il riscaldatore lontano da materiali infiammabili, come tende, tappeti, mobili, ecc.

- Non coprire il riscaldatore. Non usare il riscaldatore per asciugare i vestiti. Se il riscaldatore è coperto, c'è il serio rischio di surriscaldamento.

- Pericolo: se il cavo di alimentazione è danneggiato, dovrà essere sostituito dal fabbricante, dal servizio postvendita o da personale altamente qualificato per prevenire eventuali situazioni pericolose.

- Se collocato in una sala da bagno, il riscaldatore dovrà essere installato da un elettricista qualificato.

- Il riscaldatore non dovrà trovarsi sotto o di fronte alla presa di alimentazione.

- Per lo smaltimento del riscaldatore è d'obbligo seguire tutti i requisiti stabiliti dalla legislazione vigente per la trasformazione e il riciclaggio dei rifiuti.

- L'installazione deve essere eseguita nel rispetto della legislazione del settore elettrico in vigore.

- Il riscaldatore deve essere dotato di messa a terra.

- Il riscaldatore deve essere installato in modo che la spina di alimentazione sia sempre accessibile.

- Il riscaldatore non può essere incassato nel muro. Rispettare sempre le distanze di sicurezza.

- È previsto un sistema di blocco per evitare che i bambini giochino con i comandi del riscaldatore.

- Il riscaldatore non è stato progettato per essere maneggiato da bambini o persone con disabilità fisiche, mentali o sensoriali e con una scarsa esperienza o conoscenza, se non sotto la supervisione di una persona

responsabile per la loro sicurezza e in possesso delle relative istruzioni per l'uso. I bambini devono essere supervisionati per evitare che giochino con il riscaldatore.

• I bambini di età inferiore a tre anni devono essere tenuti lontano dal riscaldatore, a meno che non siano controllati costantemente.
• I bambini di età inferiore a tre anni devono essere tenuti lontano, a meno che non siano controllati continuamente. I bambini di età compresa tra tre e otto anni potranno solo accendere o spegnere l'apparecchio, se esso è stato installato nella sua posizione normale di funzionamento, supervisionati od opportunamente istruiti sull'uso sicuro dell'apparecchio comprendendone i relativi rischi. I bambini di età compresa tra tre e otto anni non possono inserire la spina, regolare e pulire l'apparecchio o eseguire operazioni di manutenzione.
• Questo apparecchio può essere adoperato da bambini a partire dagli otto anni e da persone con disabilità fisiche, sensoriali o mentali o prive di esperienza o conoscenza, a condizione che siano stati opportunamente istruiti e siano supervisionati da qualcuno che ne comprende i rischi. La pulizia e la manutenzione devono essere eseguite dall'utente ma non da bambini. I bambini non devono giocare con l'apparecchio.
• Avvertenza: alcune parti del riscaldatore possono riscaldarsi notevolmente durante il funzionamento e causare scottature. E necessario prestare particolare attenzione in presenza di bambini e persone vulnerabili.

Attenzione: mantenere borse e altri accessori ben lontani dalla portata dei bambini.

• Non toccare l'esterno del riscaldatore quando è in funzione.
• È abbastanza normale notare un odore di nuovo quando il riscaldatore viene acceso per la prima volta. Provvedere a far funzionare il riscaldatore in una zona ben ventilata per due o tre ore.
• All'inizio di ogni stagione fredda, o se il riscaldatore è stato spento per diversi giorni/mesi, dovrà essere pulito prima di essere acceso nuovamente (seguire i passi indicati nella sezione 10 “manutenzione”). Questa pulizia eviterà che la polvere accumulata e altri residui si brucino.
• Il riscaldatore non può essere avviato mediante unità esterne programmabili o qualunque altro dispositivo di controllo terzo.
• A causa dell'effetto convettivo del riscaldatore, unito ad altri fattori esterni, in prossimità dell'apparecchio il metallo o altre superfici potrebbero subire scolorimenti. L'apparecchio può causare scolorimenti in superfici di metallo o plastica.
• Le variazioni di temperatura possono causare scoppiettii o rumorosità del termoconvettore. Ciò non indica un malfunzionamento.
• La garanzia del riscaldatore non copre nessun danno causato dall'inos-servanza di queste istruzioni.

INSTALLAZIONE E MONTAGGIO

• Questo riscaldatore può essere installato su piedini (in dotazione) o sul muro (accessori di fissaggio in dotazione).
• Il riscaldatore non deve mai essere installato sotto una presa di corrente.
• Il riscaldatore non deve mai essere installato in una posizione dove interruttori e altri comandi possano essere raggiunti da qualcuno nella vasca da bagno o nella doccia.

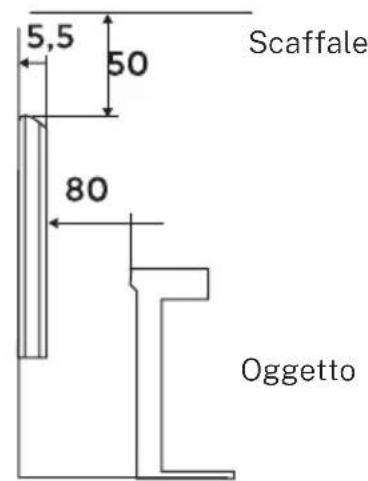

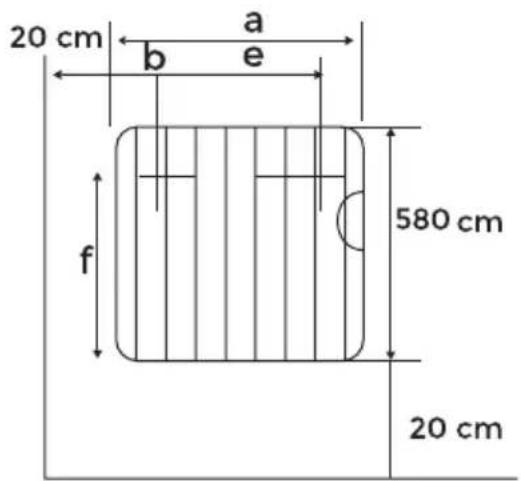

• Il riscaldatore funziona a convezione naturale di aria. Per una corretta prestazione e una distribuzione uniforme del calore, se il riscaldatore viene installato sul muro, la parte inferiore deve trovarsi ad almeno 20 centimetri dal pavimento, 20 centimetri dai lati, 50 centimetri da un ripiano più alto ed inoltre ad un minimo di 20 centimetri da qualsiasi altro muro od oggetto (arredamento, tende, ecc.).

20 cm a b e f 580 cm 20 cm

5,5 50 80 Scaffale Oggetto

INSTALLAZIONE A MURO

1. Scegliere una posizione adeguata su una parete stabile e piana. Controllare che ci sia una presa di corrente nelle vicinanze.
2. Le distanze variano a seconda del modello di riscaldatore.
3. Aprire la scatola dell'imballaggio e assicurarsi che siano presenti tutti gli accessori di fissaggio; sarebbe meglio conservare la scatola del prodotto per metterlo via fuori stagione.

MONTAGGIO

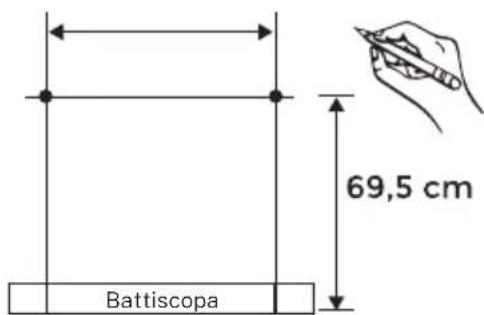

1. Una volta rispettate tutte le misure di sicurezza precedentemente indicate, eseguire due segni sul muro secondo le misure "e" indicate nella Tabella 1 e ad un'altezza di 695 mm dal pavimento (non dal battiscopa).
2. Eseguire sull'area segnata due fori del diametro di 10 mm e una profondità minima di 60 mm.
3. Inserire i due tasselli (D) nei due fori e serrare i due ganci (C) con le due viti (D).

69,5 cm Battiscopa

1. Avvitare le due staffe di supporto (A) (o una staffa di supporto, a seconda del modello) alla parte posteriore del riscaldatore con le quattro viti (E) (o due viti, a seconda del modello).

Nota: Le due staffe (A) sono avvitate ai fori situati nella parte bassa posteriore del riscaldatore, ad entrambe le estremità.

1. Appendere il riscaldatore ai due ganci (C) sul muro. Assicurarsi che il riscaldatore sia correttamente fissato ad entrambi i ganci.
2. Quando il riscaldatore è appeso al suo posto, eseguire due segni sulla parete dove le due staffe (A) saranno fissate per garantire che esso sia ben saldo al muro.
3. Rimuovere il riscaldatore ed eseguire due fori del diametro di 4 mm e una profondità minima di 25 mm nei due segni sulla parete.
4. Inserire i due tasselli e avvitarli con le due viti (B) per fissare completamente il riscaldatore al muro.

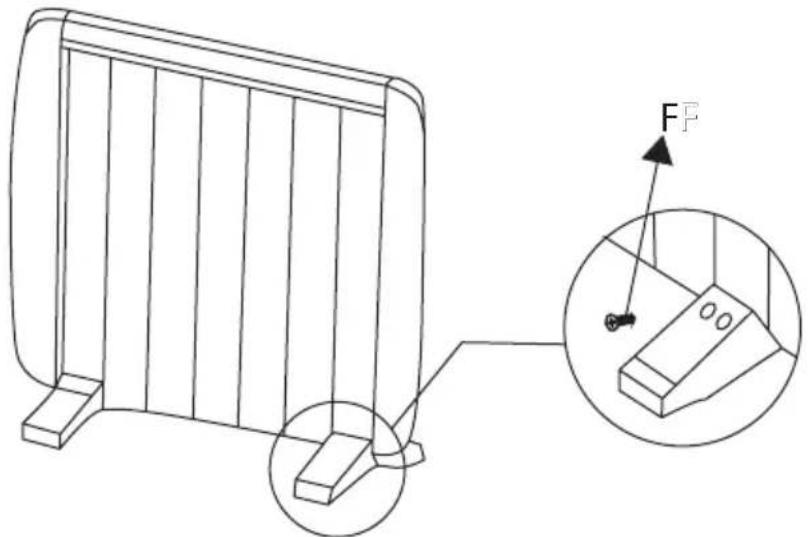

INSTALLAZIONE DEI PIEDINI

1. Avvitare i due piedini alla parte bassa posteriore del riscaldatore con le quattro viti in dotazione (F): due viti per ogni piedino.

• Posizionare il riscaldatore su una superficie piana e stabile.
• Inserire la spina in una qualsiasi presa da 220-240 V, 50 Hz, CA, poi accendere l'interrutto-re laterale; si sentirà il suono "Di".
• Accendere l'apparecchio premendo il pulsante di alimentazione “il LED mostrerà sul display la temperatura della stanza - poi usare i comandi tattili o il telecomando per impostare la potenza, la temperatura ed il tempo.
• Se l'apparecchio non viene utilizzato per lungo tempo, spegnerlo mediante l'interruttore di alimentazione e staccare la spina.
• Attenzione! Non coprire l'apparecchio! Il convettore non deve essere posizionato sotto la doccia o in una piscina.

Inserire la spina in una idonea presa di corrente. I pulsanti dello schermo tattile situati sul prodotto corrispondono alle funzioni del telecomando.

Il display si spegnerà automaticamente dopo pochi minuti.

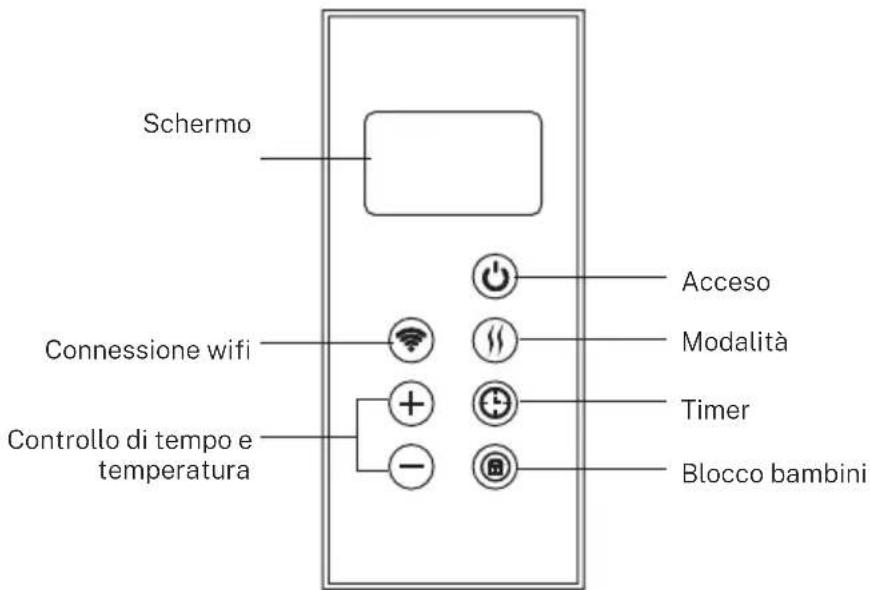

Schermo Connessione wifi Controllo di tempo e temperatura Acceso Modalità Timer Blocco bambini

POTENZA

Quando il prodotto è acceso, premere “potenza”. La parte superiore del display mostra la temperatura. Il riscaldatore sta funzionando alle condizioni di potenza minima.

© MODALITÀ

Basso grado, alto grado.

TEMPERATURA

La temperatura può essere impostata tra 5 °C e 40 °C.

La temperatura interna viene mostrata ogni volta che il dispositivo viene avviato. La temperatura può essere impostata quando l'apparecchio è in stand by o sta riscaldando. Quando la temperatura della stanza raggiunge il livello impostato, la potenza ad alta temperatura si ferma mentre la potenza a bassa temperatura rimane attiva. Quando la temperatura della stanza supera di due gradi la temperatura impostata, sia l'alta sia la bassa temperatura smettono di funzionare. L'apparecchio riprenderà a funzionare nuovamente solo quando la temperatura scenderà di due gradi rispetto a quella impostata.

TIMER

Il pulsante del timer può essere impostato per far partire o interrompere l'apparecchio all'ora desiderata, con un intervallo di tempo tra 1 e 24 ore.

BLOCCO BAMBINI

Premere il pulsante Blocco bambini per tre secondi per bloccare il riscaldatore. Dopo aver premuto nuovamente il pulsante Blocco bambini per tre secondi, il riscaldatore viene sbloccato.

È inoltre possibile premere il pulsante modalità sul pannello di controllo per 3 secondi per bloccare lo schermo o sbloccarlo.

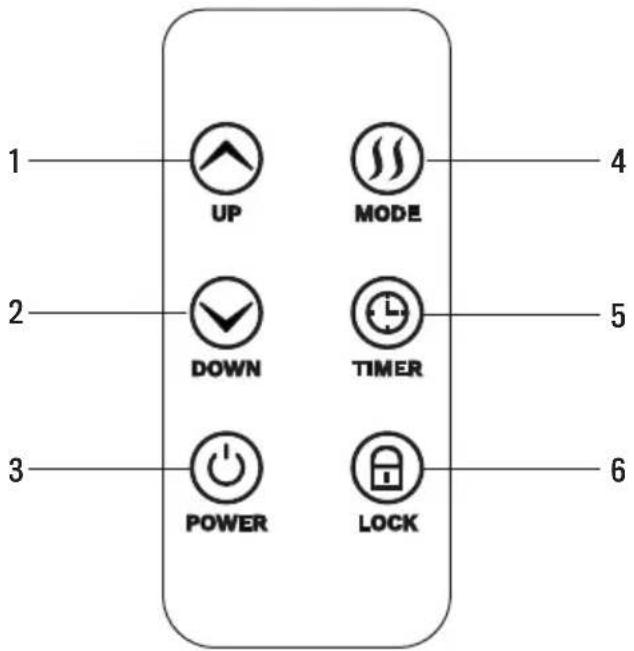

OPERAZIONI PER IL TELECOMANDO

Inserire la spina in una idonea presa di corrente.

I pulsanti dello schermo tattile situati sul prodotto corrispondono alle funzioni del tele- comando.

1. Aumentare la temperatura / il tempo
2. Bassa temperatura / tempo
3. Tasto di accensione
4. Modalità
5. Timer
6. Blocco bambini

1 UP MODE 2 DOWN TIMER 3 POWER LOCK 4 5 6

PULIZIA

• Prima di pulire l'apparecchio attendere che si sia raffreddato e staccare la spina.
• Non usare abrasivi né solventi. Pulire il prodotto con un panno umido e morbido.
• La polvere deve essere regolarmente rimossa dalla superficie.
  • Non lavare il prodotto o metterlo in acqua!
• Se il riscaldatore non si usa per molto tempo, pulire la superficie e riporlo nella scatola.
• Conservarlo in un luogo secco e ventilato. Evitare forte umidità e urti meccanici sull'apparecchio.

Attenzione: non lasciare mai il riscaldatore incustodito!

L'importatore si riserva il diritto di cambiare l'aspetto e l'integrità dell'articolo senza preavvisare il cliente.

L'articolo è solo per uso domestico.

Attenzione! Il fabbricante non si assume alcuna responsabilità per eventuali danni causati direttamente o indirettamente dal mancato rispetto del manuale di istruzioni o delle norme generali di sicurezza, o dall'aver interferito con la costruzione del prodotto.

1. Usare il proprio telefono per scannerizzare il codice QR sotto riportato e installare l'app.

1. Selezionare il prefisso del proprio paese, digitare il proprio numero di telefono e premere "Ottieni" per ricevere un messaggio con il codice di verifica.
2. Inserire il codice di verifica contenuto nel messaggio e premere "entra" per accedere all'app.
3. Aprire l'app e premere "aggiungi dispositivo" nella parte inferiore.

4. Vi sono due modi per connettersi all'app (modalità hotspot e modalità connessione rapida). La modalità connessione rapida è quella predefinita. Gli utenti possono premere l'angolo superiore destro per cambiare il metodo di connessione alla modalità hotspot.

5. Per la modalità connessione rapida, assicurarsi che l'indicatore luminoso del dispositivo stia lampeggiando velocemente.

6. Per la modalità hotspot, assicurarsi che l'indicatore luminoso del dispositivo stia lampeggiando lentamente.

7. Se la luce non lampeggia come descritto sopra, premere il pulsante reset del dispositivo °C per cinque secondi o più fino a che non inizia a lampeggiare correttamente.

8. Selezionare il Wi-Fi, inserire la password e premere "Successivo".

9. Per una modalità veloce di connessione, l'interfaccia dell'app attuerà le modifiche durante i processi di configurazione di rete.

10. Il dispositivo è ora connesso correttamente.
11. A connessione effettuata, premere "Dispositivi" nella parte inferiore. Il nome del dispositivo è mostrato nella lista. Premerlo per entrare nel pannello di controllo della presa smart.

Note:

• Quando il dispositivo è online, comparirà un punto verde davanti all'icona del dispositivo.
• Quando il dispositivo è offline, il punto sarà grigio.

• Se il dispositivo viene condiviso con altri, vi sarà un doppio loop.

• "Il mio profilo" è dove gli utenti possono gestire le informazioni personali.

- Informazioni personali: comprendono il nome dell'account e il numero di telefono.

- Informazioni sui dispositivi condivisi.

- Centro messaggi.

- Accedere per inoltrare commenti.

• Domande frequenti.

- Vincolo con il telefono: se ci si registra tramite un account di un social network, è possibile vincolare il proprio numero di telefono al proprio account.

- Aggiungi condivisione: Come mostrato nell'immagine, gli utenti possono inserire il numero di cellulare di un nuovo membro e condividere il dispositivo con lui. Il nuovo membro può controllare il dispositivo con il proprio account.

Questo prodotto è adatto solo per spazi isolati o per uso occasionale.

Uscita del Calore	WARM SLIM 1500	Tipo d'ingresso del calore, solo per stufe elettriche locali (seleziona una)	WARM SLIM 1500
Uscita del calore normale	1.5 KW	Controllo manuale della carica termica, con termostato integrato.	NO
Uscita del calore minima (indicativa)	1.5 KW	Controllo della carica termica manuale, con spazio e retroalimentazione della temperatura esterna.	NO
Massima uscita del calore	1.5 KW	Controllo elettrico della carica termica con spazio e retroalimentazione della temperatura esterna.	NO
Consumo elettricità ausiliare		Uscita del calore assistita dal ventilatore.	NO
Uscita del calore normale	N/A	Tipo di uscita del calore / controllo della temperatura ambiente (Seleziona uno).
Uscita del calore minima	N/A	Uscita del calore di un solo stato e senza controllo della temperatura ambiente.	NO
En modo de espera Stand-by	0.00094 KW	Due o più stadi manuali, senza controllo della temperatura ambiente.	NO
		Due o più funzioni manuali, senza controllo della temperatura ambiente.	NO
		Con termostato meccanico del controllo della temperatura ambiente.	NO
		Con controllo elettrico della temperatura ambiente. NO
		Controllo elettrico della temperatura ambiente e timer giornaliero.	SI
		Oltre opzioni di controllo (possibili selezioni multipli).
		Controllo della temperatura ambiente, con sensore che avverte la presenza.	NO
		Controllo della temperatura ambiente, con sensore che avverte la finestra aperta.	SI
		Con opzione di controllo a distanza. NO
		Con controllo di avvio opzionale. NO
		Con limitazione del tempo di funzionamento. NO
		Con sensore di lampada nero. NO

In conformità con le direttive: 2012/19 / UE e 2015/863 / UE sulla restrizione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché sul loro smaltimento dei rifiuti. Il simbolo con la pattumiera incrociata mostrato sulla confezione indica che il prodotto al termine della sua vita utile verrà raccolto come rifiuto separato. Pertanto, qualsiasi prodotto che ha raggiunto la fine della sua vita utile deve essere consegnato a centri specializzati di smaltimento dei rifiuti per la raccolta selettiva di rifiuti di apparecchiature elettriche ed elettroniche o restituito al rivenditore al momento dell'acquisto di nuove apparecchiature simili, in un'unica per una base. Una corretta raccolta separata per la successiva messa in servizio di apparecchiature spedite per essere riciclate, trattate e smaltite in modo ecologico aiuta a prevenire potenziali effetti negativi sull'ambiente e sulla salute e ottimizza il riciclaggio e il riutilizzo di i componenti che compongono il dispositivo. . L'eliminazione abusiva del prodotto da parte dell'utente implica l'applicazione di sanzioni amministrative in conformità con le leggi.
