MANUALE UTENTE Wind Cup Create

Requisiti di posizione e installazione 46

Consigli del meccanico 46

Suggerimenti elettrici 46

Istruzioni di sicurezza 47

Elenco delle parti 48

Telecomando 49

Istruzioni per l'installazione 50

Preparazione dell'installazione 50

Installazione della staffa di montaggio 50

Scelta del tipo di montaggio 51

Montaggio e sospensione del ventilatore 51

Collegamento cablaggio 52

Montaggio del rosone 52

Assemblaggio della lama 53

Montaggio su pannello patch 53

Assemblaggio copertura decorativa 54

Assemblaggio leggero 54

Controllare l'installazione 54

Connessione all'app 55

Come connettersi all'app 55

NEDERLANDS

Alterna tra i tre tipi di temperature di colore della luce disponibili (calda, neutra e fredda).

ALLUMÉ ÉTEINT

Grazie per aver scelto il nostro ventilatore da soffitto. Prima di utilizzare questo apparecchio e per garantirne il miglior utilizzo, leggere attentamente le istruzioni.

Le misure di sicurezza qui elencate riducono il rischio di incendio, scosse elettriche e lesioni se seguite correttamente. Si prega di conservare il manuale in un luogo sicuro per riferimento futuro, così come la ricevuta di vendita e la scatola. Se applicabile, consegnare queste istruzioni al futuro proprietario dell'apparecchio.

Seguire sempre le istruzioni di sicurezza di base e le misure di prevenzione dei rischi quando si utilizza un apparecchio elettrico. Il produttore non sarà responsabile per eventuali danni derivanti dalla mancata osservanza di queste istruzioni da parte dell'utente.

REQUISITI DI POSIZIONE E INSTALLAZIONE

CONSIGLI DEL MECCANICO

- Secondo le norme di sicurezza, il punto più basso delle pale del ventilatore deve trovarsi ad almeno 2,3 metri da terra.

- Assicurarsi che la posizione scelta non consenta alle lame rotanti di entrare in contatto con alcun oggetto.

- Controllare che i travetti del soffitto siano sicuri, grandi e sufficientemente robusti da sostenere il peso del ventilatore.

- Per ridurre il rischio di incendio, scosse elettriche o lesioni personali, assicurarsi che la staffa di montaggio della ventola sia fissata direttamente alla struttura dell'edificio. NON montare in una scatola di distribuzione.

- La staffa di montaggio deve essere fissata saldamente a una struttura di supporto, come un tetto in cemento, una struttura in acciaio o un telaio in legno. Se viene aggiunta una cornice di legno, questa deve essere inchiodata o avvitata saldamente tra due travetti.

- Per ridurre il rischio di lesioni personali e danni materiali, non piegare o danneggiare l'asta verticale o le pale della ventola durante la movimentazione o l'installazione della ventola. Se si riscontrano danni al prodotto, contattare il nostro servizio post-vendita prima di procedere con l'installazione del ventilatore.

- Assicurarsi che il ventilatore sia fissato saldamente al soffitto. Tutte le viti di fissaggio devono essere controllate e serrate nuovamente quando necessario prima di avviare il ventilatore.

SUGGERIMENTI ELETTRICI

- Spegnere l'alimentazione prima di eseguire qualsiasi intervento sul ventilatore da soffitto e spegnere l'interruttore di alimentazione. Per evitare possibili scosse elettriche, verificare che l'alimentazione sia disattivata nella scatola dei fusibili o nel pannello dell'interruttore prima di eseguire il cablaggio.

- Il ventilatore, la staffa di montaggio e l'apparecchio di illuminazione devono essere collegati a terra. Controllare che tutte le giunzioni siano ben isolate.

- Controllare e confermare che tutte le connessioni siano corrette e sicure. Una volta effettuati tutti i collegamenti elettrici, conservare tutti i cavi in modo sicuro.

- Non tentare di controllare questo ventilatore da un interruttore a parete o da un telecomando non approvato dal produttore per l'uso con il ventilatore. NON utilizzare un controller a stato solido. L'uso di un interruttore a parete o di un telecomando non approvato annullerà la garanzia.

• Non collegare il ventilatore da soffitto a un dimmer.

Quando si utilizza qualsiasi apparecchio elettrico, è necessario osservare sempre le seguenti precauzioni di sicurezza di base.

• Per ridurre il rischio di lesioni personali, fissare il ventilatore direttamente alla struttura di supporto dell'edificio seguendo queste istruzioni e utilizzare solo il materiale fornito.
• Per evitare possibili scosse elettriche, prima di installare il ventilatore, scollegare l'alimentazione spegnendo gli interruttori di alimentazione del pannello elettrico e i relativi interruttori a parete. Se non è possibile spegnere gli interruttori di alimentazione, utilizzare un dispositivo di segnalazione come un'etichetta sul quadro elettrico.
• Tutti i cavi devono soddisfare le specifiche stabilite dai codici elettrici locali e nazionali e ANSI/NFPA 70. Se non si ha familiarità con le installazioni elettriche, consultare un elettricista qualificato.
• Non piegare il sistema di attacco della lama durante l'installazione, l'inclinazione o la pulizia delle lame.
• Non inserire altri oggetti tra le pale del ventilatore.
• Per ridurre il rischio di incendio, scosse elettriche o danni al motore, non utilizzare un regolatore di velocità a stato solido con questa ventola. Utilizzare solo i regolatori di velocità originali.
• Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza o conoscenza limitata, a condizione che siano supervisionati da una persona responsabile della loro sicurezza o che sia stata addestrata all'uso IT.l'apparecchio in modo sicuro.
• I bambini non dovrebbero giocare con questo dispositivo. Inoltre, non dovrebbero svolgere attività di pulizia e manutenzione a meno che non abbiano più di 8 anni e siano supervisionati. I bambini devono essere attentamente sorvegliati durante l'utilizzo di qualsiasi apparecchio.

NOTA: Le istruzioni e le precauzioni di sicurezza contenute in questo manuale potrebbero non coprire tutti i possibili problemi e situazioni. È necessario comprendere che sia il buon senso che la cautela sono essenziali nell'installazione e nell'uso del ventilatore.

ELENCO DELLE PARTI

• Aprire con attenzione la confezione ed estrarre le parti contenute all'interno.
• Posizionateli sul pavimento su un tappeto o su un pezzo di plastica abbastanza grande da evitare danni.
• Verificare che all'interno dell'imballo siano presenti gli oggetti sotto elencati.

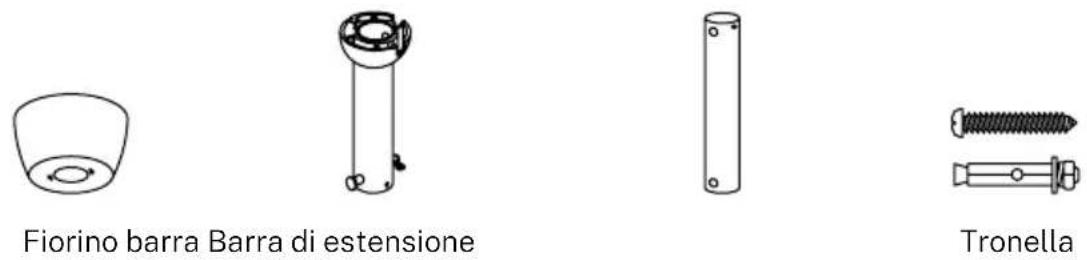

Fiorino barra Barra di estensione Tronella

Staffa di fissaggio Telecomando e controller

Pannello di connessione

Opzione con luce: Opzione senza luce:

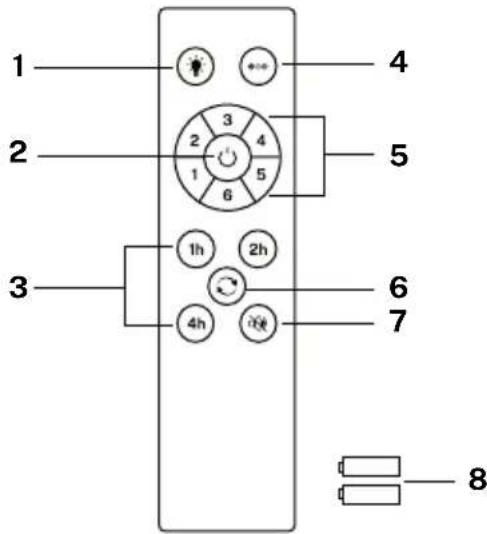

1. **Leggero
2. Tasto ON/OFF
3. Timer
4. **Controllo della temperatura del colore
5. Controllo dell'intensità della ventola
6. Funzione inversa
7. Pulsante di disattivazione dell'audio
8. Batterie (2 x AAA)

**Funzione disponibile solo per l'opzione CON LUCE.

1 2 3 4 5 6 7 8

Associazione del controller

1. Spegnere l'interruttore principale della stanza in cui è stato installato il ventilatore per almeno 10 secondi.
2. Accendere l'interruttore e sentire un segnale acustico; entro 3 secondi, tenere premuto il pulsante di accensione/spegnimento fino a quando non si sente un segnale acustico.
3. Se il processo di accoppiamento non ha successo, ripetere nuovamente i passaggi sopra descritti dopo aver spento l'interruttore a parete per almeno 1 minuto.

LUCE

Accende e spegne la luce della ventola indipendentemente dal fatto che la ventola sia in funzione o meno.

TEMPERATURA COLORE

Alterna tra i tre tipi di temperature di colore della luce disponibili (calda, neutra e fredda).

ACCESO SPENTO

Accende o spegne completamente la ventola, indipendentemente dal fatto che abbia la luce accesa o spenta.

INTENSITÀ DELLA VENTOLA

Aumentare o diminuire la velocità di rotazione delle pale del ventilatore.

TIMER

Pianifica lo spegnimento automatico scegliendo tra le opzioni disponibili.

FUNZIONE INVERSA

Cambiare il senso di rotazione delle pale del ventilatore. La funzione inverno (svolta a des-tra) spinge verso il basso l'aria calda accumulata nel soffitto e la funzione estate (svolta a sinistra) genera una brezza che raffredda l'ambiente.

DISABILITA SUONODISABILITA SUONO

Premendo il pulsante di disattivazione del suono è possibile silenziare i suoni emessi dalla ventola quando si preme un tasto qualsiasi sul telecomando.

PREPARAZIONE DELL'INSTALLAZIONE

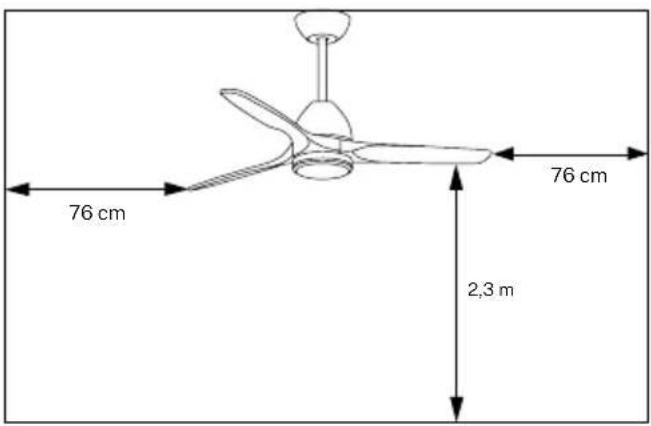

76 cm 76 cm 2,3 m

• Per evitare lesioni personali e lesioni, assicurarsi che il ventilatore sia appeso in una posizione che consenta alle pale di trovarsi a 2,3 m o più dal pavimento e a 76 cm dalla parete o dall'ostacolo più vicino.
• Assicurarsi che la staffa di montaggio sia adeguatamente fissata alla struttura dell'edificio e possa sostenere l'intero peso del ventilatore.

INSTALLAZIONE DELLA STAFFA DI MONTAGGIO

• Verificare che il soffitto dove si intende montare il ventilatore sia stabile e capace di sostenere in sicurezza il peso del ventilatore.
• Non fissare la staffa di montaggio direttamente su soffitti di spessore inferiore a 10 mm per evitare il rischio che la vite si allenti e fuoriesca.

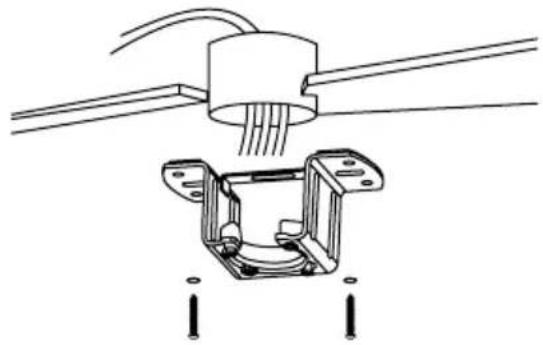

Praticare i fori necessari e quindi fissare la staffa di montaggio con le viti e le rondelle per legno ai giunti del soffitto.

tetto in cemento

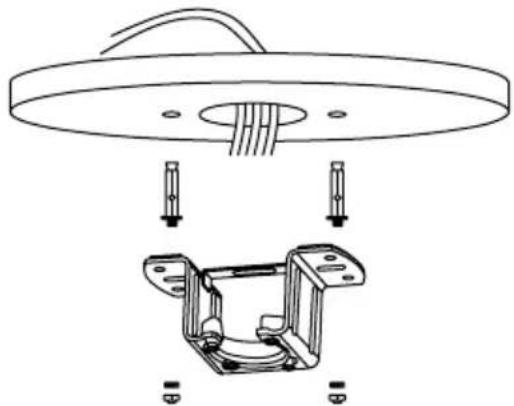

Praticare i fori con una punta da 8 mm, in base alla lunghezza delle viti ad espansione. Quindi, fissare la staffa di montaggio al soffitto con le viti ad espansione.

NOTA: Questo ventilatore può essere installato anche a controsoffitto, per questo è necessario utilizzare viti di fissaggio con leva a molla (non incluse).

• Segnare la corretta posizione dei fori e fissare la Staffa di Montaggio utilizzando le viti con tasselli metallici oppure viti e rondelle adatte al tipo di soffitto scelto.
• Verificare la corretta installazione della staffa prima di appendere la ventola. La staffa di montaggio deve sostenere l'intero peso del ventilatore.

SCELTA DEL TIPO DI MONTAGGIO

Assemblaggio tradizionale Montaggio ad angolo

L'installazione tradizionale è appesa al soffitto con un'asta.

20°

Si consiglia il montaggio ad angolo su soffitti inclinati o a volta.

Questo ventilatore può essere installato sia su un soffitto normale che a volta e può estendere la lunghezza di sospensione con l'asta di sospensione più lunga (in dotazione). Per installare la barra appendiabiti avrai bisogno dei seguenti strumenti: un cacciavite, un cacciavite a testa piatta, una pinza o una chiave regolabile, una scala a pioli, un tronchese e del nastro isolante.

MONTAGGIO E SOSPENSIONE DEL VENTILATORE

• Se desideri estendere la lunghezza di sospensione del tuo ventilatore, rimuovi la sfera dall'asta di sospensione e utilizza l'asta di prolunga aggiuntiva (inclusa).

• Se desideri utilizzare la barra di estensione, segui le seguenti istruzioni:

• Per rimuovere la sfera dall'asta di sospensione, allentare la vite di fissaggio e rimuovere le coppiglie.

• Abbassare la sfera e rimuovere il perno di bloccaggio.
• Togli la sfera dalla barra di sospensione e inseriscila nella barra di sospensione più lunga (la parte superiore della barra ha un foro per la vite di fissaggio; usalo per fissare la barra).

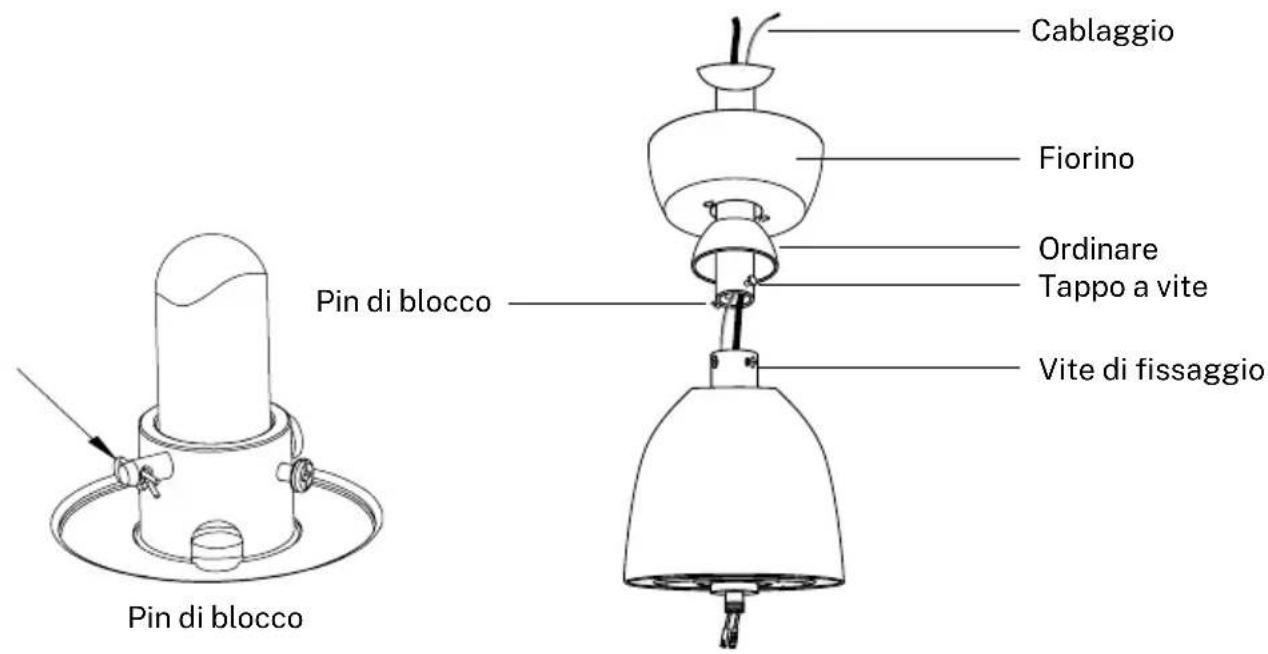

Cablaggio Fiorino Ordinare Tappo a vite Vite di fissaggio Pin di blocco Pin di blocco

1. Inserire il perno di bloccaggio nell'estremità dell'asta di sospensione e sollevare la sfera. Assicurarsi che il perno di bloccaggio sia allineato con le scanalature all'interno della sfera e fissare la vite di fissaggio.

Consiglio: Per facilitare l'inserimento dei fili nella barra, posizionare del nastro isolante attorno ai fili. Questo ti aiuterà a tenerli insieme mentre li inserisci nella barra.

1. Allentare le viti di montaggio e la rondella dalla parte superiore dell'alloggiamento del motore. Rimuovi i perni della barra (se non l'hai già fatto). Inserire la rosetta attraverso la barra.

2. Infilare i cavi attraverso la barra e tirare i cavi in eccesso dalla parte superiore della barra per stringerli.

3. Posiziona la barra all'interno dell'alloggiamento del motore e inserisci i perni rimossi in precedenza. Stringere le viti e le rondelle.

4. Abbassare il tettuccio verso l'alloggiamento del motore.

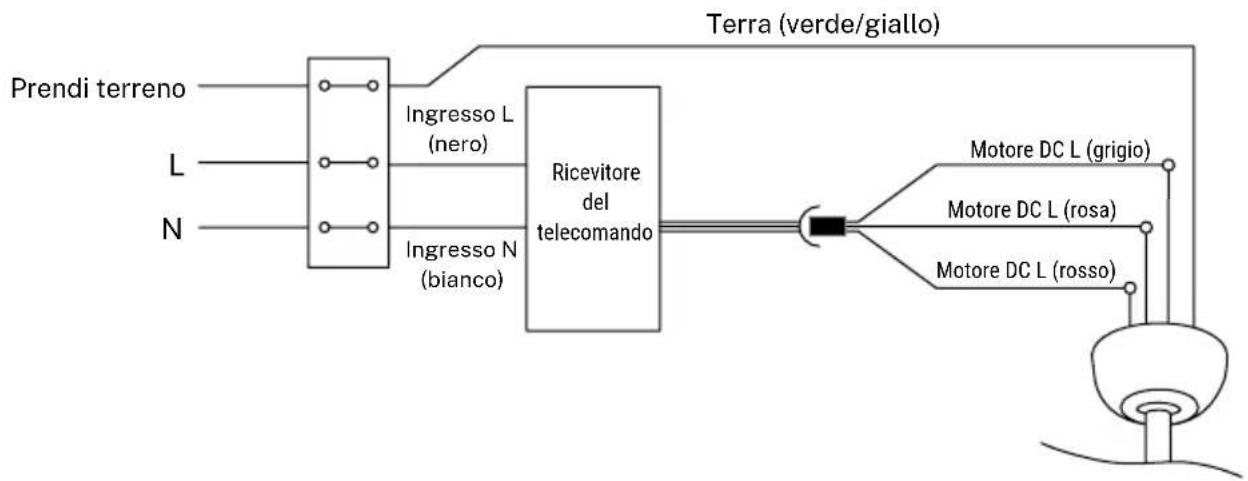

Effettuare il collegamento tra i cavi del ricevitore ed i cavi del motore del ventilatore seguendo le indicazioni dei colori. Assicurati che la connessione sia salda.

MONTAGGIO DEL ROSONE

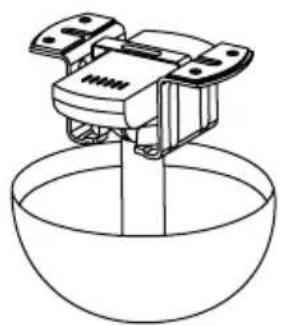

1. Sollevare la calotta sulla staffa di montaggio e allineare le viti allentate sulla staffa di montaggio con i fori nella calotta.
2. Ruota il terminale per regolarlo. Reinserire le viti e fissarle con un cacciavite.
3. Una volta fissata la staffa di montaggio alla scatola di giunzione, è possibile procedere ad appendere la ventola.
4. Afferrare saldamente la ventola con entrambe le mani. Passare la barra attraverso l'apertura nella staffa di montaggio e lasciare che la sfera poggi sulla staffa di montaggio.
5. Ruotare il giunto a sfera finché non si allinea con la linguetta sulla staffa di montaggio.

Consiglio: Un'altra persona dovrebbe aiutarti a tenere la scala e consegnarti il ventilatore una volta che avrai salito la scala.

ASSEMBLAGGIO DELLA LAMA

Allineare i fori nel supporto delle lame con i fori nelle lame e nel corpo del motore e avvitarli in posizione, ma non serrare le viti finché non sono tutte in posizione e avvitate.

Consiglio: Per risparmiare tempo, puoi posizionare le rondelle su ciascuna vite prima di installare le lame.

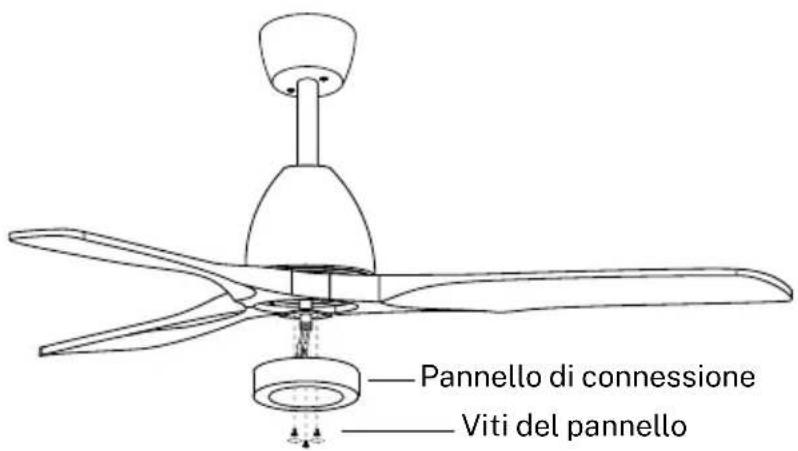

• Fissare la piastra alla parte inferiore della ventola inserendo le teste delle viti nei fori forniti.
- Quindi avvitare le viti e fissarle in modo che siano fissate saldamente.

Pannello di connessione Viti del pannello

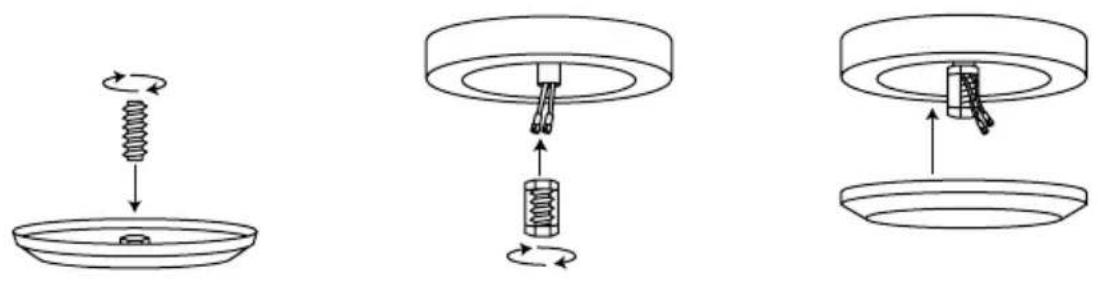

ASSEMBLAGGIO COPERTURA DECORATIVA

*Solo per il modello SENZA LUCE

- Una volta assemblata e fissata la piastra di connessione, riavvitare la copertura decorativa alla piastra di connessione utilizzando la vite centrale.

ASSEMBLAGGIO LEGGERO

*Solo per il modello SENZA LUCE

- Collegare le prese a pin singolo sulla breakout board a quelle sul pannello LED. Il pannello LED è magnetizzato quindi si collega alla scheda di connessione semplicemente mettendo insieme entrambi i pezzi.

Nota: Durante l'installazione o la rimozione della scheda LED, fare attenzione a non toccare le linguette isolanti. Non stringere eccessivamente le viti né avvitarle troppo velocemente poiché ciò potrebbe causare danni alle linguette isolanti.

- Infine, posiziona il paralume decorativo avvitandolo sulla piastra LED.

CONTROLLARE L'INSTALLAZIONE

• Controllare il corretto funzionamento del ventilatore da soffitto, controllando che non si osservino movimenti strani o disallineamenti in nessuna parte del ventilatore.
• Se notate qualsiasi tipo di ronzio/vibrazione potete procedere alla regolazione delle pale con il kit di bilanciamento.
• Questo kit è dotato di contrappesi autoadesivi e clip a forma di "U".
• Spegni il ventilatore da soffitto.
• Puoi mettere la clip al centro di qualsiasi lama e controllare se la vibrazione diminuisce.
• Accendi la ventola e controlla. Se non si nota alcun cambiamento, spegnere la ventola e aggiungere un'altra clip su un'altra pala o utilizzare i pesi adesivi.

\*Solo per modelli con Wi-Fi

L'app CREATE è disponibile sia per Android che per iOS (cerca l'app su Google Play o App Store o scansiona il codice QR qui sotto). Potrebbero esserci costi aggiuntivi a seconda del fornitore.

Questo dispositivo viene utilizzato tramite la rete domestica. Come requisito essenziale devi avere una rete Wi-Fi sempre connessa al tuo router 2.4 Gh e l'applicazione gratuita CREATE. (I provider Internet attualmente offrono sia 5Gh che 2,4Gh contemporaneamente.)

Si consiglia di scollegare l'apparecchio dalla rete elettrica quando si è fuori casa per evitare che si avvii accidentalmente durante la vostra assenza.

1. Installa l'app CREATE e crea un account utente.
2. Imposta una password di accesso e accedi all'app.
3. Fare clic su "Aggiungi dispositivo" (+) e quindi fare clic sulla categoria del ventilatore da soffitto.
4. Sul telecomando, tieni premuti i pulsanti 1H e 4H per circa 5 secondi finché non senti un segnale acustico.
5. Successivamente, fai clic su "Conferma".
6. Inserisci la password della tua rete Wi-Fi e conferma.
7. Durante la connessione, assicurati che il router, il telefono cellulare e il dispositivo siano il più vicini possibile. Infine, il ventilatore da soffitto verrà aggiunto con successo alla tua applicazione CREATE.

In conformità con le direttive: 2012/19 / UE e 2015/863 / UE sulla restrizione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché sul loro smaltimento dei rifiuti. Il simbolo con la pattumiera incrociata mostrato sulla confezione indica che il prodotto al termine della sua vita utile verrà raccolto come rifiuto separato. Pertanto, qualsiasi prodotto che ha raggiunto la fine della sua vita utile deve essere consegnato a centri specializzati di smaltimento dei rifiuti per la raccolta selettiva di rifiuti di apparecchiature elettriche ed elettroniche o restituito al rivenditore al momento dell'acquisto di nuove apparecchiature simili, in un'unica per una base. Una corretta raccolta separata per la successiva messa in servizio di apparecchiature spedite per essere riciclate, trattate e smaltite in modo ecologico aiuta a prevenire potenziali effetti negativi sull'ambiente e sulla salute e ottimizza il riciclaggio e il riutilizzo di i componenti che compongono il dispositivo. L'eliminazione abusiva del prodotto da parte dell'utente implica l'applicazione di sanzioni amministrative in conformità con le leggi.
