Tipo di prodotto	Proiettore LCD
Marca	Sony
Modello	VPL-EX222
Alimentazione	Rete (cavo di alimentazione a 3 fili con messa a terra)
Lampada	Lampada a mercurio ad alta pressione, modello di ricambio LMP-E212 (non inclusa)
Connettività	RGB (Mini D-sub 15 pin), HDMI, USB Tipo A e B, LAN, modulo LAN wireless USB (opzionale IFU-WLM3)
Funzioni principali	Proiezione di immagini, correzione trapezoidale automatica e manuale, zoom e messa a fuoco manuali, visualizzazione di prova, modalità ECO, presentazione in rete
Accessori forniti	Telecomando RM-PJ8, batteria al litio CR2025, cavo di alimentazione rete, cavo Mini D-sub 15 pin (1,8 m), guida rapida, CD-ROM manuale di istruzioni
Manutenzione e pulizia	Pulire l'obiettivo con un panno morbido (tipo panno per vetri). Pulire il corpo con un panno morbido leggermente inumidito. Non utilizzare solventi.
Filtro dell'aria	Pulibile con un aspirapolvere; sostituire se necessario (contattare un tecnico Sony autorizzato)
Sicurezza	Non guardare nell'obiettivo durante il funzionamento; non ostruire le aperture di ventilazione; installazione a soffitto da parte di un professionista; utilizzare un cavo di sicurezza per l'installazione a soffitto
Condizioni di installazione	Temperatura ambiente, evitare luce solare diretta, polvere e umidità; inclinazione massima di 15°; altitudine >1500 m: attivare la modalità alta quota
Proiezione senza fili	Tramite modulo LAN wireless USB IFU-WLM3 (opzionale) o tramite rete locale con app per smartphone/tablet

Domande frequenti - VPL-EX222 SONY

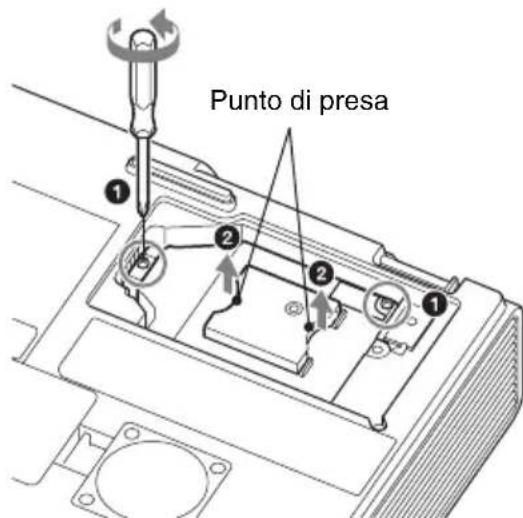

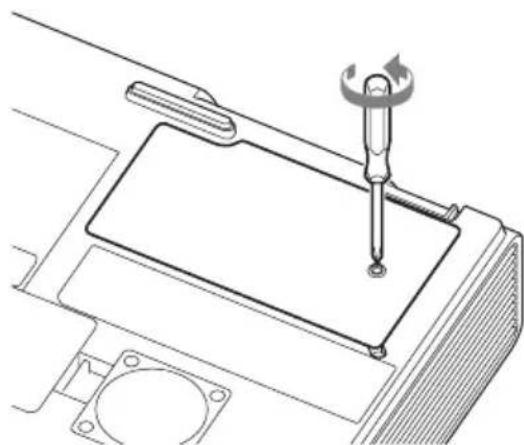

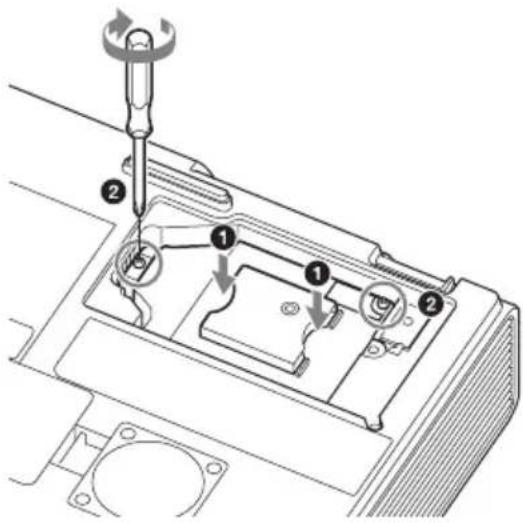

Come cambiare la lampada del proiettore Sony VPL-EX222?

Spegnere il proiettore e scollegare il cavo di alimentazione. Attendere almeno un'ora che la lampada si raffreddi. Aprire il coperchio della lampada allentando una vite, svitare le due viti della lampada, quindi rimuoverla dal suo punto di presa. Inserire la nuova lampada (modello LMP-E212) fino in fondo e riavvitare. Richiudere il coperchio. Collegare l'apparecchio, accendere e azzerare il contatore della lampada tramite il menu Funzione -> Lamp Timer Reset.

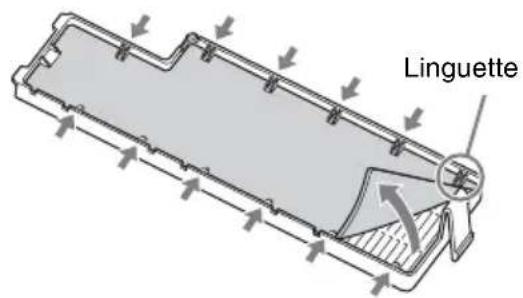

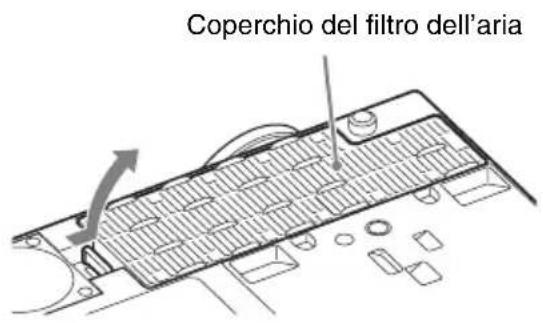

Come pulire il filtro dell'aria?

Spegnere il proiettore e scollegare il cavo di alimentazione. Rimuovere il coperchio del filtro dell'aria facendolo scorrere. Pulire il filtro con un aspirapolvere. Riposizionare il coperchio assicurandosi che sia ben fissato. Se la polvere persiste, sostituire il filtro con uno nuovo (contattare un tecnico Sony autorizzato).

Come collegare un computer al proiettore?

Utilizzare il cavo Mini D-sub a 15 pin fornito per collegare l'uscita RGB del computer al connettore INPUT del proiettore. È inoltre possibile utilizzare una connessione HDMI o USB (Tipo B) per un collegamento diretto. Accendere il proiettore, selezionare la sorgente di ingresso appropriata con il tasto INPUT, quindi passare il display del computer a un monitor esterno.

Come proiettare in modalità wireless da uno smartphone o tablet?

Il proiettore supporta la proiezione wireless tramite un modulo LAN wireless USB IFU-WLM3 (opzionale) o tramite una rete locale. Scaricare l'app dedicata dall'URL indicata nel manuale. Collegare il dispositivo alla stessa rete del proiettore o al punto di accesso del proiettore (SSID predefinito: indirizzo VPL + MAC, password: sony1 per WEP 64 bit). Aprire l'app e selezionare i file da proiettare.

Cosa fare se l'immagine proiettata è deformata (effetto trapezio)?

La funzione Trapezio corregge automaticamente la distorsione. Se necessario, regolarla manualmente: premere il tasto KEYSTONE del telecomando o selezionare Trapezio V nel menu Installazione. Utilizzare i tasti freccia per regolare. Notare che la correzione elettronica può alterare leggermente l'immagine.

Come cambiare la lingua dei menu?

Assicurarsi che il proiettore sia acceso. Premere MENU, selezionare il menu Marche (usando i tasti freccia su/giù), quindi premere ENTER. Scegliere Language (A), premere ENTER, selezionare la lingua desiderata con i tasti freccia e confermare con ENTER. Premere nuovamente MENU per chiudere.

Come utilizzare la funzione USB Media Viewer?

Collegare una chiavetta USB contenente file immagine (JPEG, ecc.) al connettore USB Tipo A del proiettore. Selezionare la sorgente di ingresso USB Tipo A con il tasto INPUT. Utilizzare i tasti di navigazione per sfogliare e visualizzare i file. Premere ENTER per avviare la proiezione.

Cosa significano gli indicatori ON/STANDBY e LAMP/COVER?

L'indicatore ON/STANDBY indica lo stato: rosso fisso (standby), verde fisso (acceso), arancione fisso (modalità senza ingresso), verde lampeggiante (pronto o raffreddamento), rosso lampeggiante (anomalia). Il numero di lampeggiamenti indica il problema: 2 lampeggi = surriscaldamento, 6 lampeggi = guasto elettrico, altri = contattare un tecnico. L'indicatore LAMP/COVER lampeggia rosso: 2 lampeggi = coperchio non chiuso correttamente, 3 lampeggi = lampada surriscaldata o bruciata.

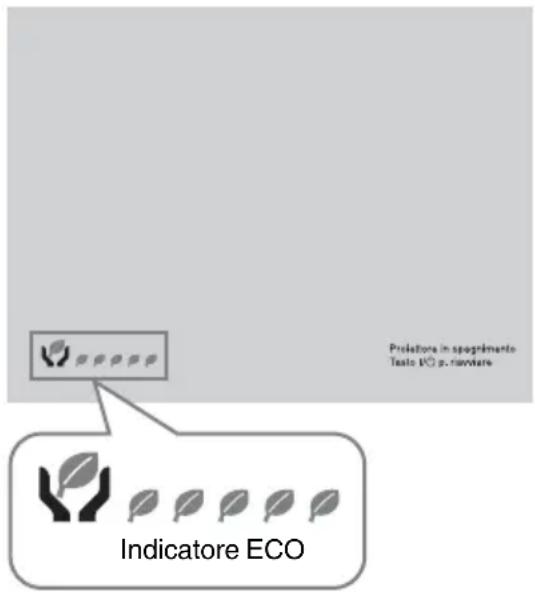

Come risparmiare energia con la modalità ECO?

Premere il tasto ECO MODE del telecomando per attivare la modalità economica. Ciò riduce la luminosità e il consumo energetico. L'indicatore ECO mostra icone a forma di foglia per visualizzare i risparmi ottenuti. È inoltre possibile configurare il timer di spegnimento nel menu Funzione.

Dove trovare il manuale di istruzioni completo del Sony VPL-EX222?

Il manuale completo è fornito su un CD-ROM incluso con il proiettore. Inserire il CD in un computer, si avvia automaticamente. In caso contrario, aprire il file index.htm nella radice del disco. È necessario Adobe Acrobat Reader 5.0 o successivo per leggere il PDF. Il manuale è anche disponibile per il download sul sito notice-facile.com.

MANUALE UTENTE VPL-EX222 SONY

Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparato alla pioggia o all'umidità.

Per evitare scosse elettriche, non aprire l'involucro. Per l'assistenza rivolgersi unicamente a personale qualificato.

AVVERTENZA: QUESTO APPARECCHIO DEVE ESSERE COLLEGATO A MASSA.

AVVERTENZA

Durante l'installazione dell'apparecchio, incorporare un dispositivo di scollegamento prontamente accessibile nel cablaggio fisso, oppure collegare la spina di alimentazione a una presa di corrente facilmente accessibile vicina all'apparecchio. Qualora si verifichi un guasto durante il funzionamento dell'apparecchio, azionare il dispositivo di scollegamento in modo che interrompa il flusso di corrente oppure scollegare la spina di alimentazione.

ATTENZIONE

Informazioni sul connettore LAN

Per ragioni di sicurezza, non collegare il connettore per il cablaggio del dispositivo periferico che potrebbe avere una tensione eccessiva in questa porta.

AVVERTENZA

1. Utilizzare un cavo di alimentazione (a 3 anime)/connettore per l'apparecchio/spina con terminali di messa a terra approvati che siano conformi alle normative sulla sicurezza in vigore nel paese, se applicabili. 2. Utilizzare un cavo di alimentazione (a 3 anime)/connettore per l'apparecchio/spina conforme alla rete elettrica (voltaggio, ampere).

In caso di domande relative all'uso del cavo di alimentazione/connettore per l'apparecchio/spina di cui sopra, rivolgersi al personale qualificato.

IMPORTANTE

La targhetta di identificazione è situata sul fondo.

Per i clienti in Europa

Questo prodotto è stato fabbricato da o per conto di Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Giappone. Eventuali richieste in merito alla conformità del prodotto nell'ambito della legislazione europea dovranno essere indirizzate al rappresentante autorizzato, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Per qualsiasi informazione relativa al servizio o alla garanzia, si prega di fare riferimento agli indirizzi riportati separatamente sui documenti relativi all'assistenza o sui certificati di garanzia.

Precauzioni

Sicurezza

• Verificare che la tensione di funzionamento dell'unità corrisponda alla tensione della rete elettrica locale. Se è necessaria una regolazione della tensione, rivolgersi a personale Sony qualificato.
• Se dei liquidi o degli oggetti dovessero cadere nel mobile, scollegare l'unità e, prima di utilizzarla nuovamente, farla controllare da personale Sony qualificato.
• Se l'unità non sarà utilizzata per diversi giorni, scollegarla dalla presa di rete.
• Per scollegare il cavo, tirarlo fuori afferrando la spina. Non tirare mai direttamente il cavo.
• La presa di rete dovrebbe essere vicina all'unità e facilmente accessibile.
• Finché l'unità è collegata alla presa a muro, non è elettricamente isolata dall'alimentazione CA, anche se l'unità è stata spenta.
• Non guardare dentro l'obiettivo quando la lampada è accesa. Non avvicinare mani o oggetti alle prese di ventilazione: l'aria che ne fuoriesce è molto calda.
• Nel regolare l'altezza dell'unità, prestare attenzione a non pizzicare le dita nei piedini anteriori (regolabili). Non premere con forza la parte superiore dell'unità quando i piedini anteriori (regolabili) sono allungati. Non usare un cavo di prolunga di tensione nominale inferiore che potrebbe causare corti circuiti e infortuni.
• Nello spostare il proiettore installato sul pavimento, non pizzicare le dita fra l'unità e la superficie del pavimento. Non muovere il proiettore quando è acceso e quando il coperchio dell'unità è aperto. Non installare l'unità in una posizione prossima a sorgenti di calore quali radiatori o condotti di aria, oppure in un luogo esposto alla luce solare diretta, a polvere o umidità eccessiva, vibrazione meccanica o urti.

Non montare mai il proiettore sul soffitto o spostarlo da soli. Rivolgersi a personale qualificato Sony (incaricato). - Se i fori di aerazione sono ostruiti, il calore potrebbe accumularsi all'interno e causare incendi o danni all'unità. Per consentire un'adeguata circolazione dell'aria e impedire l'accumulo di calore all'interno, attenersi alle indicazioni riportate di seguito: - Lasciare dello spazio attorno all'unità (pagina 4).

• Evitare di coprire i fori di aerazione (scarico/aspirazione).

Non collocare l'unità sull'imballaggio originale, su tessuti morbidi, carta, tappeti o frammenti di carta. I fori di aerazione potrebbero aspirare tali materiali.

Non mettere alcun oggetto davanti all'obiettivo affinché non oscuri la luce durante la proiezione. Il calore dovuto alla luce potrebbe danneggiare l'oggetto. Utilizzare il tasto della funzione di disattivazione dell'immagine per escludere l'immagine.

Non utilizzare la barra di sicurezza, pensata per impedire il furto, al fine di trasportare o installare l'unità. Se l'unità viene sollevata o viene appesa per mezzo della barra di sicurezza, l'unità potrebbe cadere e danneggiarsi, provocando eventualmente infortuni.

Per rivenditori

• Fissare saldamente il coperchio dell'unità per un'installazione sul soffitto sicura.

Precauzioni di sicurezza per l'installazione dell'unità sul soffitto

Non montare mai il proiettore sul soffitto né spostarlo da soli. Per l'installazione rivolgersi a personale Sony qualificato (a pagamento). - Se si installa l'unità sul soffitto, accertarsi di utilizzare un cavetto di sicurezza, ecc., per impedire la caduta dell'unità. Affidare l'installazione a un installatore specializzato.

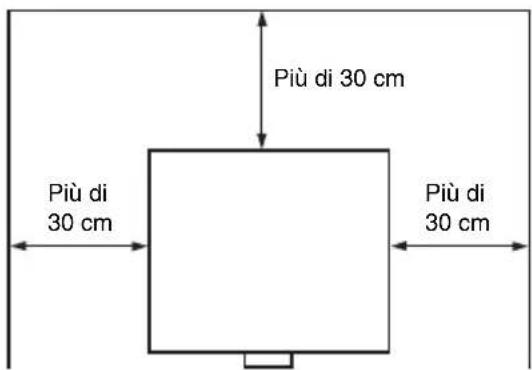

Informazioni sull'installazione

• Durante l'installazione dell'unità, lasciare uno spazio tra qualsiasi parete, ecc. e l'unità come illustrato.

• Evitare di utilizzare l'unità se è inclinata di più di 15 gradi in orizzontale.

• Evitare di utilizzare l'unità in un ambiente in cui la temperatura o l'umidità è molto elevata o in cui la temperatura è molto bassa.

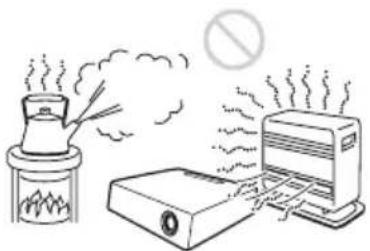

• Evitare di installare l'unità in un luogo su cui è diretta l'aria fredda o calda di un climatizzatore. L'installazione in una posizione di quel genere potrebbe provocare problemi di funzionamento dell'unità, dovuti alla condensazione dell'umidità o all'aumento della temperatura.

• Evitare di installare l'unità in prossimità di un sensore di calore o di fumo. L'installazione in tali posizioni potrebbe causare problemi di funzionamento del sensore.

Non installare l'unità in un ambiente molto polveroso o estremamente fumoso. Ciò potrebbe intasare il filtro dell'aria, causando un malfunzionamento o guasto dell'unità.

• Quando si usa l'unità a un'altitudine di 1500 m o superiore, impostare "Modo quota el." su "Inser." nel menu Installazione. Se non viene impostato questo modo quando l'unità è usata a quote elevate, potrebbero presentarsi effetti negativi, come la riduzione dell'affidabilità di alcuni componenti.
• Impostare correttamente "Modo installazione" sul menu Installazione per adeguarsi all'angolo di installazione. Continuare a utilizzare impostazioni non corrette potrebbe ridurre l'affidabilità del componente.

Pulizia dell'obiettivo e del telaio

• Scollegare il cavo di alimentazione CA alla presa CA prima della pulizia. Non sfregare l'unità con un panno non pulito, onde evitare di graffiarla.
• Se l'unità è esposta a materiali volatili, come gli insetticidi, o se rimane in contatto con un prodotto in gomma o resina di vinile per un periodo prolungato, l'unità potrebbe deteriorarsi e il rivestimento potrebbe staccarsi.
• Non toccare l'obiettivo a mani nude.
• Pulizia della superficie dell'obiettivo: Pulire delicatamente l'obiettivo con un panno morbido, ad esempio un panno per la pulizia degli occhiali. Rimuovere le macchie persistenti con un panno morbido leggermente inumidito con acqua. Non utilizzare solventi quali alcol, benzina o diluenti, detergenti alcalini, abrasivi o acidi, oppure panni per pulizia contenenti agenti chimici. Pulizia del telaio:

Pulire delicatamente il telaio con un panno morbido. Rimuovere le macchie ostinate utilizzando un panno morbido leggermente inumidito con una soluzione detergente delicata e strizzato, quindi asciugare con un panno morbido asciutto. Non utilizzare solventi quali alcol, benzina o diluenti, detergenti alcalini, abrasivi o acidi, oppure panni per pulizia contenenti agenti chimici.

Illuminazione

Per ottenere l'immagine migliore, la parte anteriore dello schermo non dovrebbe essere esposta a illuminazione diretta o alla luce del sole.

Schermo

Se si utilizza uno schermo avente una superficie non uniforme, talvolta potrebbero apparire dei motivi a strisce in funzione della distanza fra lo schermo e l'unità o dell'ingrandimento dello zoom. Non si tratta di un malfunzionamento dell'unità.

Ventola

Il proiettore è munito di ventole interne per impedire l'innalzamento della temperatura interna, pertanto potrebbe produrre qualche rumore. È un risultato normale del processo di fabbricazione e non è indice di problemi di funzionamento. Tuttavia, in caso di rumori anomali è consigliabile rivolgersi a personale Sony qualificato.

Lampada

La lampada utilizzata come sorgente luminosa contiene mercurio ad alta pressione interna. Una lampada a mercurio ad alta pressione presenta le caratteristiche indicate di seguito:

• La luminosità della lampada diminuisce con il trascorrere del tempo.
• La lampada potrebbe rompersi, producendo un forte rumore, a seguito di urti, danni o deterioramenti causati dal trascorrere del tempo. La lampada può spegnersi e bruciarsi.
• La durata della lampada dipende dalle singole differenze e dalle condizioni di utilizzo di ciascuna lampada. Potrebbe quindi rompersi o non illuminare correttamente anche prima del tempo di sostituzione specificato.
• Potrebbe inoltre rompersi dopo che è trascorso il tempo di sostituzione. Effettuare la sostituzione con una lampada nuova il prima possibile nel caso venga visualizzato un messaggio sull'immagine proiettata, anche se la lampada illumina ancora normalmente.

Per il trasporto

Si tratta di apparecchiatura di precisione. Quando si trasporta l'unità, non sottoporla a urti o cadute. Potrebbe danneggiarsi.

Proiettore LCD

Il proiettore LCD è prodotto con una tecnologia di alta precisione. Tuttavia potrebbero essere visibili dei puntini neri e/o luminosi (rossi, blu o verdi) che appaiono in modo permanente sul proiettore LCD. È un risultato normale del processo di fabbricazione e non è indice di problemi di funzionamento.

Inoltre, usando più proiettori LCD per proiettare su uno schermo, anche se sono dello stesso modello, la risoluzione dei colori dei vari proiettori potrebbe essere impostata diversamente da un proiettore all'altro.

Informazioni sulla condensa

Se la temperatura dell'ambiente dove il proiettore è installato cambia rapidamente, o se il proiettore viene improvvisamente spostato da una stanza fredda a una calda, è possibile che sul proiettore si formi condensa. Dato che la condensa può provocare malfunzionamenti, prestare attenzione alle regolazioni delle impostazioni di temperatura del condizionatore d'aria. Se si forma condensa, lasciare il proiettore acceso per circa due ore prima dell'uso.

Verifica degli accessori in dotazione

Telecomando RM-PJ8 (1)

Batteria al litio (CR2025) (1)

La batteria è già installata. Prima di utilizzare il telecomando, rimuovere la pellicola di isolamento.

Cavo di alimentazione CA (1)

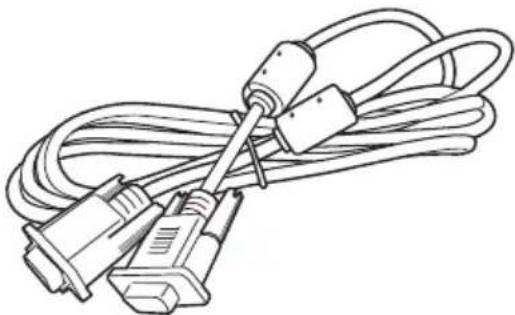

Cavo Mini D-sub a 15 piedini (1,8 m) (1)

Guida rapida all'uso (questo manuale) (1)

Istruzioni d'uso (CD-ROM) (1)

Applicazione Projector Station for Network

Presentation (CD-ROM) (1)

Uso dei manuali su CD-ROM

Inserire il CD-ROM in dotazione nell'unità CD-ROM del computer; il CD-ROM viene avviato automaticamente entro pochi secondi. Selezionare le istruzioni d'uso che si desidera leggere. Se il CD-ROM non si avvia automaticamente, aprire il file "index.htm" sul CD-ROM.

Per leggere le istruzioni d'uso sul CD-ROM

Adobe Acrobat Reader 5.0 o versioni successive deve essere installato sul computer.

Installazione di Projector Station for Network Presentation

1 Chiudere tutte le applicazioni in esecuzione. 2 Inserire il CD-ROM in dotazione nell'unità CD-ROM del computer. 3 Aprire il CD-ROM e fare doppio clic sul file .exe.

Quando viene visualizzato il messaggio "Controllo account utente", fare clic su "Consenti" o "Sì".

4 Attenersi alle istruzioni a schermo per installare il software.

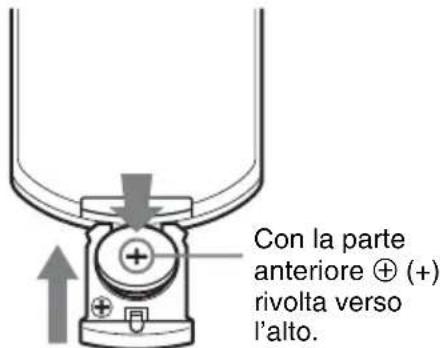

Inserimento delle pile

1 Estrarre la batteria al litio dal relativo alloggiamento.

Estrarre dall'alloggiamento la batteria con un bastoncino come illustrato.

2 Inserire una batteria al litio.

3 Chiudere l'alloggiamento della batteria al litio.

ATTENZIONE

Se una batteria non viene sostituita correttamente vi è il rischio di esplosione. Sostituire una batteria con una uguale o simile seguendo le raccomandazioni del produttore. Per lo smaltimento della batteria, attenersi alle norme in vigore nel paese di utilizzo.

Inserimento delle pile

Una batteria al litio (CR2025) è in dotazione con il telecomando RM-PJ8. Per evitare rischi di esplosione, utilizzare una batteria al litio (CR2025).

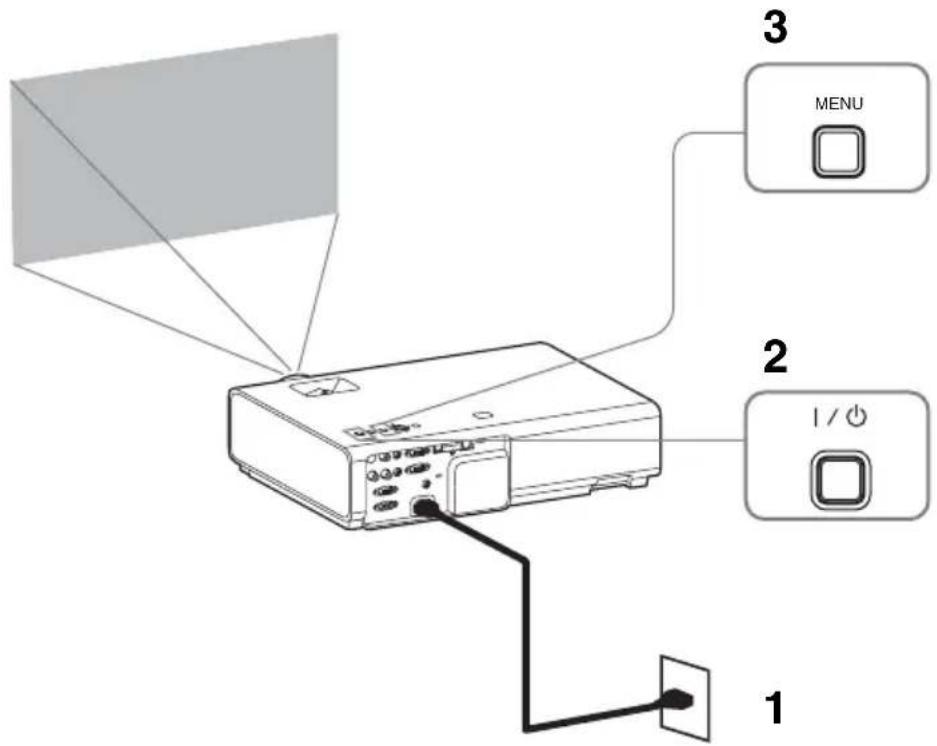

Selezione della lingua del menu

L'impostazione di fabbrica relativa alla lingua di visualizzazione di menu, messaggi e simili è l'inglese.

Per cambiare la lingua delle indicazioni a schermo, procedere come indicato di seguito:

1 Inserire il cavo di alimentazione CA in una presa a muro.

2 Accendere il proiettore. Premere il tasto I/0

3 Premere il tasto MENU per visualizzare il menu. Se non è possibile visualizzare correttamente le indicazioni, regolare la messa a fuoco, la dimensione e la posizione dell'immagine proiettata (pagina 14).

4 Selezionare la lingua per i menu.

① Premere il tasto ↓ o ↑ per selezionare il menu Funzionamento (quindi premere il tasto ENTER).

② Premere il tasto ↓ o ↑ per selezionare "Language" (quindi premere il tasto ENTER).

③ Premere il tasto ▼/▼/▼/▲ per selezionare una lingua, quindi premere il tasto ENTER.

5 Premere il tasto MENU per chiudere la schermata di menu.

Collegamento del proiettore

Il proiettore può essere connesso a dispositivi esterni tramite un connettore di uscita RGB o HDMI. Inoltre, per connettere il proiettore a dispositivi esterni è possibile adottare i seguenti metodi:

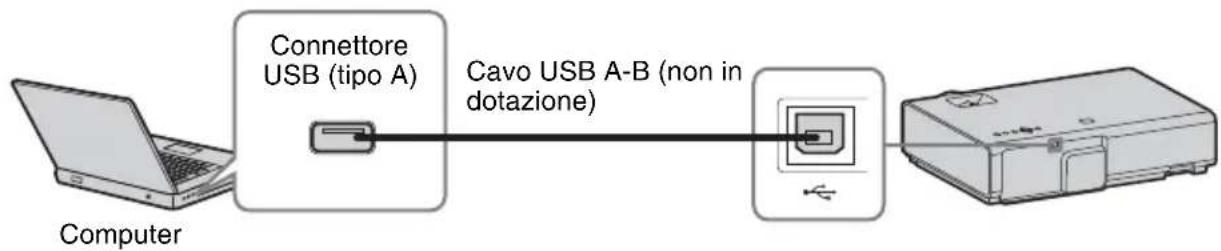

Connettore USB (tipo B) ()

Per il collegamento a un computer con un connettore USB ("Proiezione di un'immagine tramite la connessione USB").

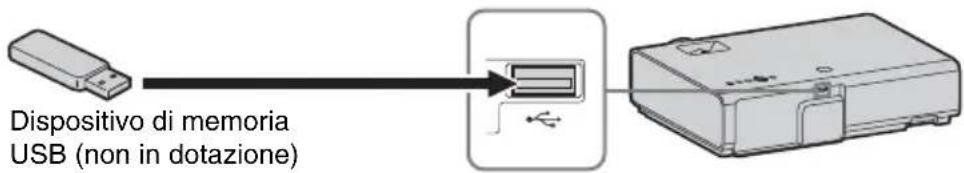

Connettore USB (tipo A)

Per il collegamento di un dispositivo di memoria USB ("Utilizzo di USB Media Viewer").

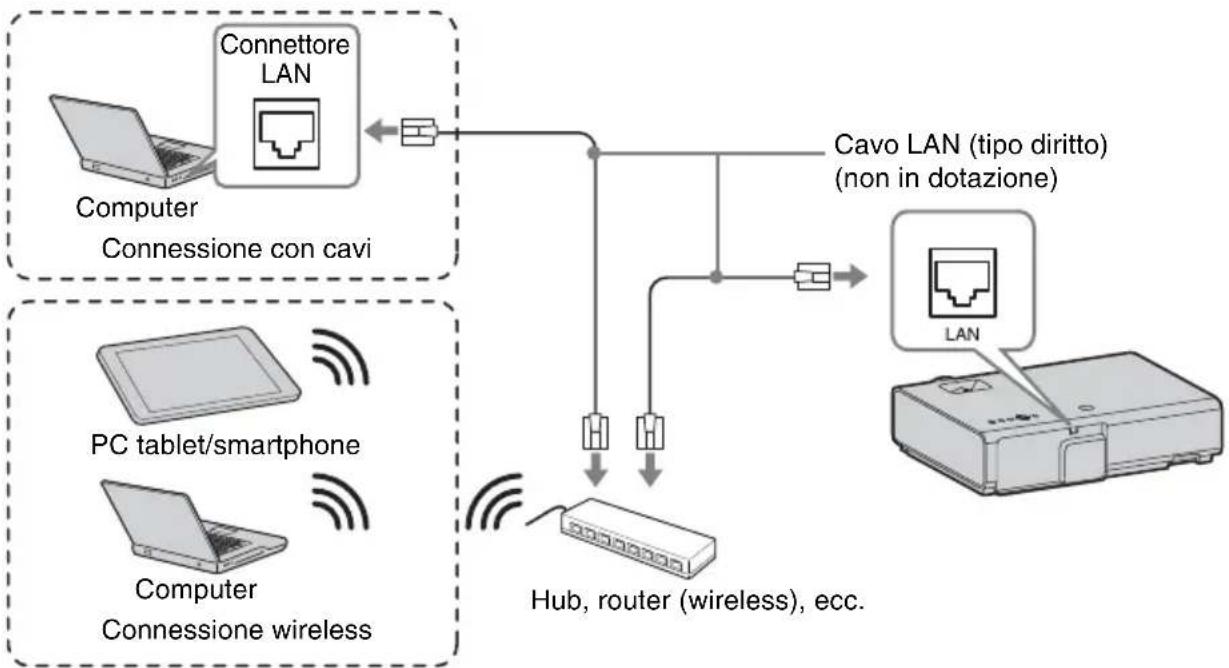

Connettore LAN

Per il collegamento con un computer, PC tablet o smartphone tramite un hub o router ("Funzione di presentazione tramite rete").

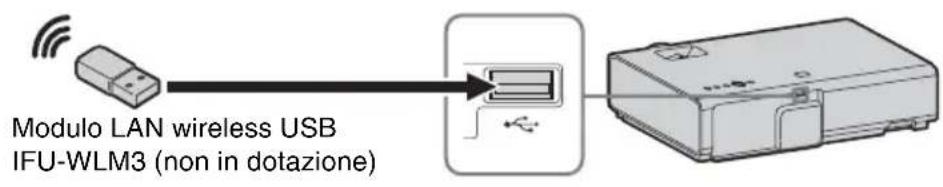

Connettore USB (tipo A)

Per il collegamento di un modulo LAN wireless USB IFU-WLM3 (non in dotazione) ("Funzione di presentazione tramite rete").

Note

• I moduli LAN wireless USB non specificati non funzionano.
• Quando si collega/scollega il modulo LAN wireless USB, accertarsi che il proiettore sia in Modo di attesa (Modo di attesa: "Basso") o che il cavo di alimentazione CA sia scollegato alla presa a muro.
• Per effettuare il collegamento tra un PC, tablet/smartphone e il proiettore tramite un modulo LAN wireless USB IFU-WLM3 (non in dotazione), impostare "Imp. p.to accesso" su "Manuale" nelle "Imp. WLAN" del proiettore.
• Di seguito sono riportate le impostazioni predefinite per "Manuale". SSID: VPL + indirizzo MAC della LAN
• Metodo di sicurezza: WEP (64 bit)
• Password: sony1

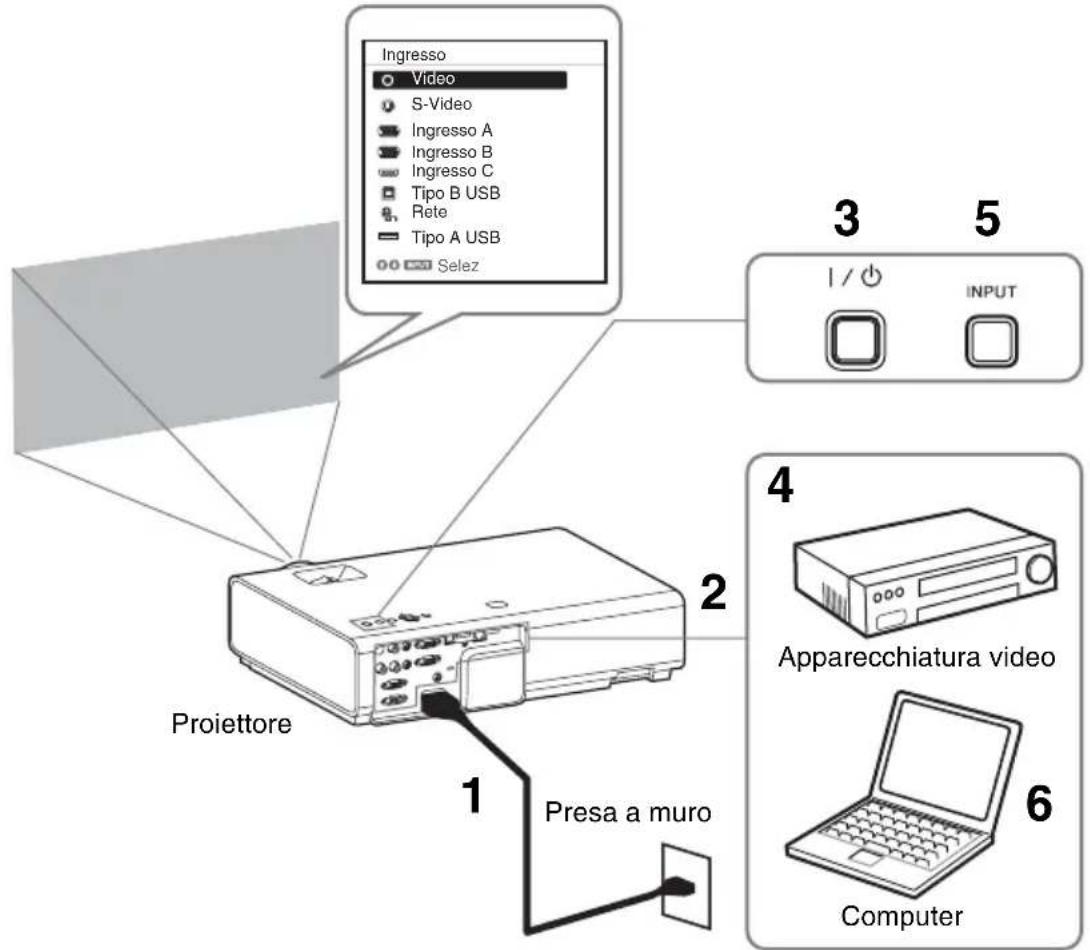

Proiezione dell'immagine

Le dimensioni dell'immagine proiettata dipendono dalla distanza tra il proiettore e lo schermo. Installare il proiettore in modo che l'immagine proiettata rientri nelle dimensioni dello schermo. Per i dettagli sulle distanze di proiezione e sulle dimensioni dell'immagine proiettata, vedere "Distanza di proiezione".

1. Inserire il cavo di alimentazione CA nella presa a muro. 2. Collegare tutte le apparecchiature al proiettore. 3. Premere il tasto per accendere l'unità. 4. Accendere l'apparecchiatura collegata. 5. Selezionare la sorgente d'ingresso. Premere il tasto INPUT sul proiettore per visualizzare sullo schermo il menu di commutazione del segnale di ingresso. Premere più volte il tasto INPUT oppure

premere il tasto ↓ / ↓ per selezionare un'immagine da proiettare.

6. Per proiettare un'immagine proveniente da un computer, commutare l'uscita del computer sul monitor esterno. Il metodo di commutazione dell'uscita varia in funzione del tipo di computer.

(Esempio)

Per proiettare file di immagini salvati su un dispositivo di memoria USB, vedere "USB Media Viewer". Per proiettare un'immagine tramite la connessione USB, vedere "Proiezione di un'immagine tramite la connessione USB". Per utilizzare la Funzione di presentazione tramite rete, vedere "Funzione di presentazione tramite rete".

7. Regolare la messa a fuoco, le dimensioni e la posizione dell'immagine proiettata (pagina 14).

Visualizzazione di immagini o file inviati da un PC, tablet/smartphone

Utilizzando un'applicazione specifica, è possibile proiettare immagini JPEG, file PDF ecc. archiviati su un PC, tablet/smartphone in modalità wireless. Per il download o per informazioni dettagliate sull'uso dell'applicazione, visitare il seguente sito Web: http://PWPresenterpixelworks.com

*1: per poter utilizzare l'applicazione deve sussistere una delle seguenti condizioni:

• connessione a una rete, qualora sia possibile stabilire una connessione wireless (pagina 10).
• connessione a una rete wireless utilizzando il modulo LAN wireless USB IFU-WLM3 (non in dotazione) connesso al proiettore (pagina 11).

*2: potrebbe essere applicata una tariffazione dati, a seconda della connessione Internet in uso.

Regolazione dell'immagine proiettata

Messa a fuoco Dimensioni (Zoom) Posizione
Ghiera della messa a fuoco	Pulsante di regolazione piedino Piedini anteriorsi (regolabili)

Regolazione dell'inclinazione del proiettore tramite i piedini anteriori (regolabili)

Modificando l'inclinazione del proiettore con i pulsanti di regolazione piedino/i piedini anteriori (regolabili), è possibile regolare la posizione dell'immagine proiettata.

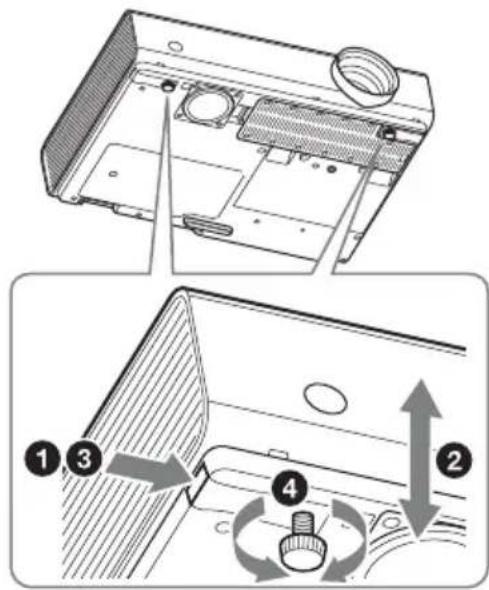

Come regolare l'angolazione

1 Tenere premuti i pulsanti di regolazione piedino. 2 Alzare la parte anteriore del proiettore per regolare l'angolazione. 3 Rilasciare i pulsanti di regolazione piedino. 4 Ruotare i piedini anteriori (regolabili) per impostare con precisione l'angolazione del proiettore.

Note

• Prestare attenzione a non pizzicare le dita sotto il proiettore.
• Non premere con forza la parte superiore del proiettore quando i piedini anteriori (regolabili) sono allungati.

Modifica del rapporto di formato dell'immagine proiettata

Premere il tasto ASPECT sul telecomando per modificare il rapporto di formato dell'immagine proiettata. È possibile modificare anche l'impostazione in Formato del menu Schermo.

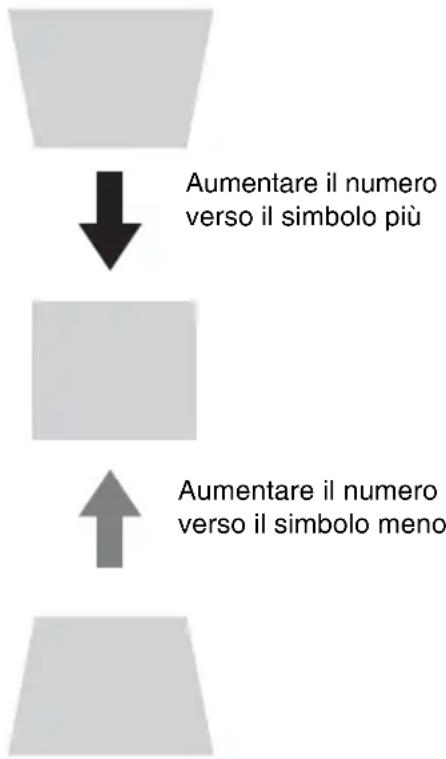

Correzione della distorsione trapezoidale dell'immagine proiettata (funzione Trapezio)

Normalmente la funzione Trapezio regola automaticamente l'immagine proiettata. Se lo schermo è inclinato, la funzione Trapezio potrebbe non funzionare automaticamente. In quel caso, impostare la funzione manualmente.

1 Premere il tasto KEYSTONE sul telecomando o selezionare Trapezio V nel menu Installazione. 2 Utilizzare i tasti freccia su/giù per impostare il valore. Maggiore è il valore, più stretta è la parte superiore dell'immagine proiettata. Minore è il valore, più stretta è la parte inferiore.

Nota

Poiché la regolazione Trapezio è una correzione elettronica, l'immagine potrebbe risultare deteriorata.

Visualizzazione di un motivo

Premendo il tasto PATTERN sul telecomando, è possibile visualizzare un motivo per regolare l'immagine proiettata o un motivo a griglia. Premere nuovamente il tasto PATTERN per ripristinare l'immagine precedente. È possibile utilizzare il motivo a griglia come guida per scrivere o per tracciare linee o forme sulla lavagna bianca o nera, ad esempio quando si utilizza un computer.

Nota

Questo tasto non può essere utilizzato se come ingresso è selezionato "USB tipo A", "USB tipo B" o "Rete".

Consente di regolare automaticamente la Fase, il Passo e lo Spostamento dell'immagine proiettata durante l'ingresso di un segnale da un computer (APA - Allineamento pixel automatico).

Premere il tasto APA sul telecomando. Per annullare la regolazione durante l'impostazione, premerlo una seconda volta.

È anche possibile impostare APA nel menu Schermo. Se APA intelligente nel menu Funzione è impostato su "Inser.", la funzione APA viene eseguita automaticamente quando si riceve un segnale in ingresso.

Spegnimento

1 Premere il tasto I/ (alimentazione) sull'unità o sul telecomando.

Il proiettore si spegne e l'alimentazione viene disattivata. Premendo nuovamente il tasto I/ entro 10 secondi, lo spegnimento viene annullato.

Nota

Non spegnere il proiettore subito dopo l'accensione della lampada. In caso contrario potrebbe verificarsi un malfunzionamento della lampada (non si accende ecc.).

2 Scollegare il cavo di alimentazione CA dalla presa a muro.

Spagnereenza che venga visualizzato il messaggio di conferma

Tenere premuto il tasto I/O sull'unità per alcuni secondi.

Indicatore ECO

Questo indicatore mostra l'attuale efficacia della funzione ECO del proiettore. (Per informazioni sulla funzione ECO, vedere "Tasto ECO MODE" e "ECO".)

Le icone a forma di foglia vengono visualizzate quando il proiettore si spegne. Il numero di icone a forma di foglia varia a seconda della quantità di energia risparmiata grazie all'intervento della funzione ECO.

Spie

Le spie consentono di verificare lo stato del proiettore segnalando eventuali anomalie di funzionamento.

Se il proiettore si trova in uno stato anomalo, cercare di risolvere il problema in base alla seguente tabella.

Spia ON/STANDBY

Stato Significato/Soluzione

Accesa, rossa Il proiettre è nel Mode di attesa.

Lampeggiante, verde • Dopà l'accensione, il proiettre sareà pronto per essere utilizzato. • Dopà che il proiettre sareà stato spento, la lampada si raffredda.

Accesa, verde Il proiettre è accesso.

Accesa, arancione Il proiettre è in modalità No s. ingr. (Speg. lampada).

Lampeggiante, rossa Il proiettre è in uno stato anomalo. I sintomi sono indicati dal numero di lampeggi. Cercare di risolverve il problema in base alle seguentiindicazioni. Se il problema persistsente, rivolgersi a personale Sony qualificato.

Due lampeggi La temperature interna è insolitamente elevata. Controllare le voci sottostanti. • Verificare che le prese di ventilazione non siano ostruito. • Verificare che il filtrò dell'aria non sia ostruito. (pagina 21) • Verificare che l'opzione Modo installazione nel menu Installazione sa impostata correttamente.

Sei lampeggi Scollegare il cavo di alimentazione CA alla presa a muro. Dopà aververificato che la spia ON/STANDBY si via spendita, ricollegare il cavo di alimentazione a una presa a muro, quando accendere il proiettre.

Altro numero di lampeggi Consultare il personale Sony autorizzato.

Spia LAMP/COVER

Stato Significato/Soluzione

Lampeggiante, rossa I sintomi sono indicati dal numero di lampeggi. Cercare di risolverre il problema in base alle seguentiindicazioni.

Due lampeggi Il pannello della lampada non è fissato saldamente. (pagina 19)

Tre lampeggi La temperature della lampada è insolitamente elevata. Spagnere il proiettre e attendere che la lampada si raffreddi, quando accenderlo nuovamente. Se il problema persistsiste, è possibile che la lampada sia bruciata. In tal caso, sostuire la lampada con una nuova (pagina 19).

Sostituzione della lampada

Sostituire la lampada con una nuova se viene visualizzato un messaggio sull'immagine proiettata (pagina 18).

Per la sostituzione, utilizzare una lampada per proiettore LMP-E212 (non in dotazione).

Attenzione

• La lampada resta calda dopo aver spento il proiettore. Toccando la lampada, ci si potrebbe ustionare le dita. Quando si sostituisce la lampada, aspettare almeno un'ora dopo lo spegnimento del proiettore affinché si raffreddi a sufficienza. Non consentire la penetrazione di oggetti metallici o infiammabili nell'alloggiamento della lampada dopo la rimozione di quest'ultima, per evitare scosse elettriche o incendi. Non inserire le mani nell'alloggiamento.

Nota

Se la lampada si rompe, rivolgersi a personale Sony qualificato. Non sostituire personalmente la lampada. - Durante la rimozione della lampada, afferrarne il punto di presa e tirarla nella posizione prevista. Se si tocca una parte della lampada diversa dalla posizione prevista, si potrebbero riportare infortuni o ustioni. Se la lampada viene tirata quando il proiettore è inclinato, in caso di rottura i frammenti potrebbero disperdersi, causando infortuni.

1 Spegnere il proiettore e scollegare il cavo di alimentazione CA dalla presa a muro. 2 Quando la lampada si è raffreddata sufficientemente, aprire il pannello della lampada allentando 1 vite.

3 Allentare le 2 viti sulla lampada, quindi estrarre la lampada afferrando il punto di presa.

4 Inserire completamente la nuova lampada finché è saldamente in posizione. Serrare le 2 viti.

5 Chiudere il pannello della lampada e serrare 1 vite.

Nota: L'alimentazione non viene attivata se la lampada non è fissata correttamente.

6 Collegare il cavo di alimentazione CA a una presa a muro e accendere il proiettore.

7 Azzerare il timer della lampada per la notifica della successiva sostituzione. Selezionare "Lamp Timer Reset" nel menu Funzione, quindi premere il tasto ENTER. Quando viene visualizzato un messaggio, selezionare "Yes" per azzerare il timer della lampada.

Pulizia del filtro dell'aria

Se sull'immagine proiettata viene visualizzato un messaggio in cui si richiede di pulire il filtro dell'aria, procedere alla pulizia del filtro (pagina 18).

Se non è possibile togliere la polvere dal filtro dell'aria anche dopo la pulizia, sostituirlo con un filtro nuovo. Per i dettagli sul nuovo filtro dell'aria, rivolgersi al personale Sony qualificato.

Attenzione

Se si trascura la pulizia del filtro dell'aria, la polvere può accumularsi e provocare ostruzioni. Di conseguenza, la temperatura interna dell'unità potrebbe aumentare, comportando problemi di funzionamento o incendi.

1 Spegnere il proiettore e scollegare il cavo di alimentazione CA dalla presa CA. 2 Estrarre e rimuovere il coperchio del filtro dell'aria dall'unità.

3 Pulire il filtro dell'aria con un aspirapolvere.

Tirare fuori e rimuovere il coperchio del filtro dell'aria e pulirlo con un aspirapolvere.

4 Fissare nuovamente il coperchio del filtro dell'aria sull'unità.

Note

Fissare saldamente il coperchio del filtro dell'aria, in caso contrario, potrebbero verificarsi problemi di funzionamento.
