MANUALE UTENTE THX-6000-LCR-R KLIPSCH

1. LEGGERE queste istruzioni.
2. CONSERVARLE.
3. RISPETTARE toute le awertenze.
4. SEGUILRE toutes le struzioni.
5. NON usare Anything apparetto vicino all'acqua.
6. PULIRE SOLO con un panno ascutto.
7. NON ostruire tessuna apertura per l'aria. Installare seguendo le istruzioni del produttore.
8. NON installare l'apparecchio presso fonti di calore come ad esempio radiatori, bocchette di uscita dell'aria di riscaldamento, forn o altri apparecchi (compresi amplificatori) che generano calore.
   9.USARE SOLO gli accessori specificati dal produttore.
9. USARE solo con i supporti (carrello, sostegno, treppiede, staffa o tavolo) specificati dal produttore o venduti con l'apparecchio. Se si usa un carrello, fare attenzione quando lo si sposta assemente all'apparecchio, per prevenir infortuni causati da un ribaltamento.
10. NON esporre l'apparecchio a gocciolamenti o spruzzi e accertar si che su diesso non siano collocati contentitori di liquido, per esempio vasi da fiori.

Il punto esclamativo all'interno di un triangolo equilatoro segnala che il manuale allelgato all'apparecchio contiene informazioni importanti sull'uso, sulla manutenzione e sulle riparazioni.

Il significato il fulmine all'interno di un triangolo equilatero avvisa nella presenza di alte tensioni non isolate all'interno dell'apparecchio, di livello tale da comportare il rischio di folgorazione.

AVVERTENZA - per ridurre il rischio di scosse elettriche, non esporre l'apparecchio ne alla pioggia ne all'umidità.

AVVERTENZA - non collocare sull'apparecchio sorgenti di fiamme libere, come candele.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE - non aprire: rischio di folgorazione. Le tensioni all'interno di quello apparecchio sono mortali. All'interno non vi sono parti riparabili dall'utente. Per qualsiasi intervento rivolgersi a personale qualifica to.

INFORMAZIONI SULL'ACQUISTO DEL PRODOTTO KLIPSCH

Grazie per aver acquistato quosti altoparlanti THX Ultra2TM Klipsch. Dopo la lettura di quello manuale e il collegamento delsystema, gli altoparlanti saranno pronti per fornire le prestazioni garantite da olette 60 anni di progettazione rigrosa e di ricerca e sviluppo all'avanguardia. Come tutti i prodotti Klipsch, quosti altoparlanti includono la technologia di caricamento a tromba Klipsch Tractrix, il concotto progettua alla base della prima Klipschorn sviluppata nel 1946 e di tutti i prodotti successivi. Il caricamento a tromba permette agli altoparlanti di fornire alta sensibilità, Bassa distorsione, risposta in frequenza piatta e ampia dispersione, il che si traduce nelle ineguagliabili caratteristiche di potenza, dettaglio e dinamica che sono il marchio del suono Klipsch.

DISIMBALLAGGIO

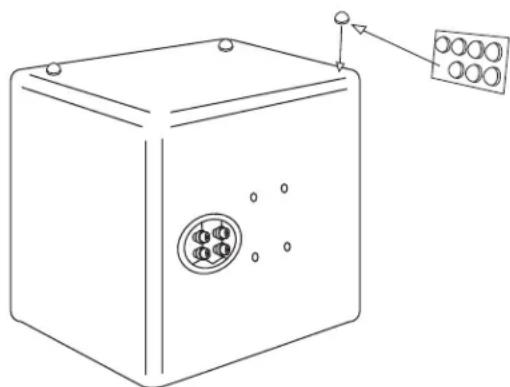

Per estrarre gli alltoparanti dall'imballaggio, aprire la scatola e capovolveria in modo che la parte aperta sia appoggiata su un ravolo o sul pavimento, e i lembi della scatola siano aperti verso l'esterno. Sollevare la scatola e allontanaria dall'unità. Rimuovere dall'altoparlante e alla griglia il materiale di imballaggio e rimetterlo nella scatola per conservarlo nel caso in cui l'apparecchio debba essere spedito in futuro. Per evitare di danneggiare l'altoparlante o la superficie su cui viene collocato, si consiglia di applicare i piedini di gomma adesivi forniti in dotazione (vedi figura 1).

Figure 1

COLLOCAZIONE

Questi altoparlanti THX Ultra2 raggiungono prestazioni ottimali quando vengono positatori in conformità alle linee guidha THX, sulle quali si basano queste istruzioni. è possible che sia necessario fare quale compromises o quale piccolo adattamento affinché l'aspetto del systema nellaStanza sia più gradevole. Gli altoparlanti sono stati progettati per produrre suono eccellente in una gamma relativamente ampia di collocazioni nel formato base di una configurazione surround a 5.1,6.1, o 7.1 canali. Questo èvero in particular modo per gli altoparlanti surround WDST™ (Wide Dispersion Surround Technology), che offrono molte più opzioni pratiche per il loro collocamento rispetto alle casse di concezione convenzionale. Alla fin fine, ciò che conta veramente è che il suono si di alta qualità è adatto all'home theater in uso.

Prima di trattare argomenti specifici, offriamo di seguito alcune considerazioni generali sulla collocazione degli altoparlanti.

Regole generali

• Gli altoparlanti anteriors normalmente suonano meglio quando i tweetere sono approximativamente all'altezza degli orecchi di un ascoltatore in posizione seduta. Se ciò non è possible, come spesso accade per gli altoparlanti del canale centrale, perché essere utile inclinari leggermente in modo che puntino in direzione dell'area di ascolto. Gli altoparlanti del canale surround normalmente danno risultati migliorie se collocati a un livello leggermente superiore a quello degli orecchi di chi ascolta.
• Se si mettono gli atolparanti su uno scaffale, cercare di sistemarli in modo che il margine anteriore delle casse sa almeno a filo con il davanti dello scaffale.
• Se possible, posizionare ciascun altoparlante in modo che le distanze tra il woofer e il pavimento, la parete retrostande e la parete a bianco non siano tutte uguali. Puo essere utile anche sistemare gli altoparlanti anteriori destro e sinistro a distanze diverse delle rispettive pareti laterali più vicine. Questa sistematicione sfalsata aiuita a rendere più lineare la gamma dei bassi.
• La risposta e l'uscita dei bassi di qualiasi altoparlante dipendono fortemente dalla sua distanza dai lati (pareti, pavimento, ecc.) del locale in cui si trovare. Spostando l'altoparlante più vicino a una parete, si aumento l'uscita dei bassi; allontanandolo, l'uscita si riduce. Pertanto, il livello dei bassi dell'altoparlante sarebbe massimo se questo viene posto in un angolo; sare è minimo al centro della stanza.

Configurazione del sistema

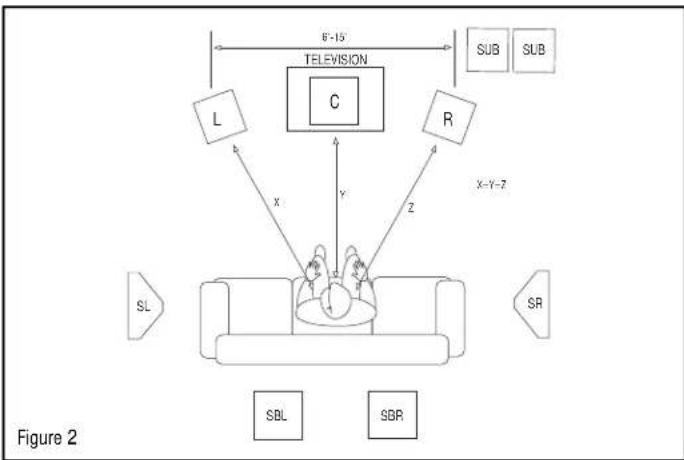

La figura 2 illustra una configurazione di altoparlanti a 7.1 canali a norma THX Ultra2 (la configurazione a 5.1 canali è identica. ma sono gli altoparlanti surround posteriori. dietro l'area di ascolto). Per i canali anteriors sinistro, centrale e destro vengono usati diffusori LCR KL-650-THX o KL-525-THX. Gli altoparlanti surround sinistro e destro sono diffusori WDST™ modello KS-525-THX. Gli altoparlanti surround posteriori sono LCR KL-650-THX o KL-525-THX, posti a distanza rawcinata l'uno dall'altro. In alcune installations, più essere preferibile useare il modello KS-525-THX per i canali surround posteriori, dato che sono di dimensioni minori. Inoltre,essoando concezione WDST, sono particolaremente adatti a questa applicazione. I due subwoofer KW-120-THX sono necessari per soddisfare i requisiti di uscita massima THX Ultra2. Tuttavia,questa specifica presumere l'uso di un locale molto ampio; cioggio che in molte installazioni un solo KW-120-THX risulta essere più che sufficiente. L' amplificatore KA-1000-THX è adatto per l' amplificazione di uno o due subwoofer. Nei sistemi a due subwoofer, di solito è meglio collocarli a bianco l'uno dell'alto, piuttosto che distanziati.

Altoparanti LCR anteriori

Normalmente, la configurazione predeve I'uso dello stesso modello (KL-650-THXs o KL-525-THX) per tutti gli altoparlanti, ma I'altoparlante centrale più essere diverso dagli altri. Ad esempio, si possono abbinare due KL-650-THX per i canali anteriors festro e sinistro e un KL-525-THX per il canale centrale. L'altoparlante per il canale centrale deve essere posizionato al centro rispetto alla larghezza dello schermo teilevisivo, direttamente sopra o sost voestilimo; nel caso di uno schermo di proiezione frontale acusticamente trasparente, vanno messi dietro adesso. Gli altoparlanti festro e sinistro devono essere equidistanti dallo schermo del teilevisore. La distanza dipende dalle dimensioni dello schermo. Indicativamente, collocarli in modo che i deduire altoparlanti festro e sinistro e la posizione di ascolto formino un triangolo equilatero. Poiché l'altoparlante centrale aiuita ad ancorare il sono allo schermo, di solito è meglio tenere le casse laterali più distanti, anziche ravicinarici. Gli altoparlanti festro e sinistro devono essere rivolti verso la posizione di ascolto, comme illustrato nella figura 2. In alcune installationi, più essere preferibile montare a parete gli altoparlanti LCR anteriori, piuttosto che appoggiarii su basi o su uno scaffare. I modellli KL-650-THX e KL-525-THX sono predisposti per I'uso di staffe OmniMount® series 60.0 per il fissaggio a parete o a soffitto (vedi figura 3). Consultare il manuale OmniMount per istruzioni dettagliate per l'installazione.

Altoparlanti surround destro e sinistro

Nelle installazioni a 5.1 o 7.1 canali, si consiglia il modello KS-525-THX per gli altoparlanti surround destro e sinistro. che vanno collocati contro le pareti ai lati dell'area di ascolto, o fissati ad esse. Devono essere leggermente al di sopra degli orecchi di chi ascolta, ossia a 150-180 cm circa dal pavimento. Facoltativamente, specialmente nella configurazione a 5.1 canali, gli altoparlanti possono essere spostati posteriormente lungo la parete, sono a un angolo di 20 gradietro la posizione di ascolto. Il design Wide Dispersion Surround Technology, su cui si basa il modello KS-525-THX, offre una flessibilità notevamente maggiore, dando buoni risultati in configurazioni che si discostano significativamente da那一 ideae, se necessario. Il modello KS-525-THX dispone di scanalature per l'eventuale montaggio a parete. Basta inseire nel muro una vite o un chiodo delle dimensioni appropriate, lasciando la testa sporgere un poco alla parete per poter essere agganciata alla scanalatura. La vite o il chiodo devono essere anticorati saldamente, ad esempio usando dei tasselli. Gli altoparlanti KS-525-THX sono anche predisposti per l'uso di staffe OmniMount®serie 20.0 per il fissaggio a parete o a soffitto (vedi figura 3). Consultare il manuale OmniMount per istruzioni dettagliate per l'installazione.

Alltoparlanti surround posteriori

Oltre ai diffusori surround destro e sinistro, le specifiche THX Ultra2 per unsystema a 7.1 canali prevedono I'uso di due altoparlanti surround posteriori a irradianto frontale, posizionati a circa umetro I'uno dall'alto dietro I'area di ascolto. Si consiglia I'uso di LCR KL-650-THX o KL-525-THX, posti su basi o, preferibilmente, montati sulla parete posteriore. Come i diffusori surround destro e sinistro, dovrebbero essere leggermente al di sopra degli orecchi di chi ascolta, ossia a 150-180 cm circa dal pavimento. In alcune installazioni, cui essere preferibile usare altoparlanti modello KS-525-THX per i canali surround posteriori, dato che sono di dimensioni minori. Inoltre, esendo di concezione WDST, sono particolarmente adatti a questa applicazione. La distanza tra i diffusori surround KS-525-THX dovrebbe essere leggermente maggiore rispetto alla distance tra gli LCR.

Subwoofer

I due subwoofer KW-120-THX e l'amplificatore KA-1000-THX sono necessari per soddisfare i requisiti di uscita massima THX Ultra2. Tuttavia, esta specifica presume l'uso di un locale molto ampio; cià significà che in molte installazioni un solo KW-120-THX risultata essere più che sufficiente. Questi diffusori garantisco eccelleni prestazioni in una vasta gamma di collocazioni, e si possono ottenere risultati ottimali seguito le semplici direttive indicate quello.

• Sebbene l'orientamento del subwoofer non sua affatto fondamentale, evitare di collocare la parte anteriore (driver) della cassa contro una parete.
  L'uscita del subwoofer augmente con l'avicinarsi dell'altoparlante alle pareti circostanti; la sua uscita è massima quando viene posto in un angolo. Se possible, posizionario sempre contro o vicino a una parete.
• Nella maggior parte dei locali, il subwoofer produce la risposta ai bassi più uniforme quando viene installato in un angolo, lontano da aperture come porte, ecc. Se possibile, questa è la collocazione consigilabile.
• Se si usa più di un subwoofer, normalmente si hanno i risultati migliori positiziondoli affian CATI, piuttosto che distanziati l'uno dall'alto. Naturalmente, vi sono eccezioni a queste regole generali poché agli locale e agli sistema ha crateriteristiche che lo differenziano da qualiasiamente. Collegato il subwoofer alsysteme e completata la regolazione iniziale (consultare il manuale del KA-1000-THX per dettagli), è consigliabile continuare a spermatore con i comandi fornà alla messa a punto più soddisfacente.

COLLEGAMENTI

Note - Il corretto collegamento degli atoparlanti all'amplificatore o al ricevitore è una compo- nente essenziale della qualità del suono. Seguire queste istruzioni con attenzione. Connessioni scadenti sono causare malfunzionamenti o danni all'amplificatore.

Gli altoparlanti THX Ultra2 Klipsch sono cablati internamente con un apposto cavo. che impiega fili di rame purissimo di sezioni diverse, selezionati e avolti con cura per garantire la conduzione ottimale del segnale a tutte le frequenze. Per ottenere le migliorie prestazioni, collegare gli altoparlanti all'amplificatore o al ricevitore con un cavo. o con un cavo di qualità equivalente, disponibile presso il rivenditore. (In dotazione congni subwoofer KW-120-THX viene fornito un cavo per altoparlanti da 6,10 m, certificato THX Ultra, con connettori di tipo professionale, per il facile collegamento con i jack del subwoofer e dell' amplificatore KA-1000-THX.) Si consiglia di usare un cavo in corda di rame di sezione paro superiore a 1,30 mm2 (16 AWG). Usare un

THX ULTRA2 LOUDSPEAKERS

cavo di sezione magiore per lunghe distance, in modo da mantenere la corretta risposta in fre-quenza e limitare al minimo la perdita di potenza.

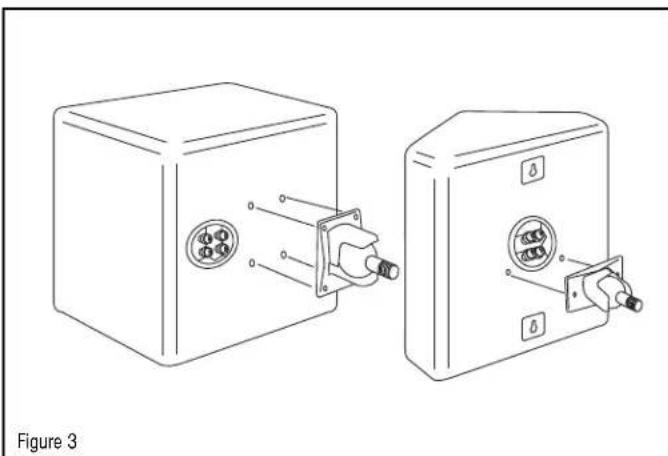

Sul retro di agli alltoparfante KL-650-THX, KL-525-THX e KS-525-THX, sono presenti due coppi di morsetti: una per l'alimentazione del tweeter e l'altra per i woofer. Nel cablaggio convenzionale, queste coppi sono collegate assieme con ponticelli metallici placati oro, che sono essere asportati per effettuare il biwiring o la bianfilacenza. Più avanti viene spiegato il normale collegamento singolo, seguito delle istruzioni per i collegamenti alternativi. Tutte le informazioni riguardanti il collegamento singolo valgonoanche per il biwiring.

TIPI DI CONNECTORI

Filo nudo. Separare i due conduttori I'uno dall'alto per circa 2-3 cm e asportare approximativamente 5-6 mm di isolamento dall'estremità di ciacuno di essi (I'uso di uno spellacavi facita esta operazione, ma si più sono uscere un normale collettino a serramanico per tagliare l'isolamento lungo la circonferenza fino a toccare il conduttor). Avolgere bene i fili di ciascun conduttor. Allentare i dadi di una coppià di morsetti fino a espore i fori e quindi insertivi i fili nudi. Avitare con le dità i dadi sui conduttori. Accertarsi che i fili di un morsetto non tocchino l'alto morsetto o i fili dell'alto conduttor. La mancata osservanza di但这a precauzione alluna o all'altra estremità del collegamento può causare malfunzionamenti o danni all' amplificatore.

Spinotti. Molti cavi per allotoparlanti con connettori preinstallati sono terminati con spinotti di metallo. Allentare i dadi di una coppiia di morsetti fino a espore i fori e quindi inserirvi gli spinotti. Awitare con le dita i dadi sugli spinotti,enza serrariccessivamente.

Accertarsi che non vi si fatto metallo su metallo tra i due spinotti o tra i morsetti. La manca-ta osservanza di esta precauzione all'una o all'altra estremita del collegamento cui causare malfunzionamenti o danni all'amplificatore.

Forcelle. Alcuni cavi per altoparlanti sono terminati con connettori a forcella. Allentare i dadi di una copbia di morsetti e inseire le forcelle in modo che i morsetti di metallo si trovino tra i denti delle forcelle. Avitare con le dità i dadi sulle forcelle, verificando che queste non si spostino durante l'avvitamento. Accertarsi che non vi sa contatto metallo su metallo tra le due forcelle o tra i morsetti. La mancata osservanza di这对于a precauzione all'una o all'altra estremita del collegamento cui causare malfunzionamenti o danni all'amplificatore.

Sono inoltre disponibili altri tipi di connettori speciali per agevolare il collegamento degli altoparlanti. Rivolgersi al rivenditore autorizzato Klipsch per consigli e ulteriori dettagli in merito.

COLLEGAMENTO TRA ALTOPARLANTI E AMPLIFICATORE

Uno degli aspetti più importanti da considerare durante il collegamento degli alltoparanti è il mantenimento della polarità, o fase, corretta. Se sono collegati fuori fase, si assiste a uno scadimento dei bassi e dell'imagine del suono.

Il modo più simplice per garantire che gli altoparlanti siano collegati in fasse e connettere sempre i terminali di uscita positivo e negativo dell'amplificatore o ricevitore ai corrispondenti terminali di ingresso degli altoparlanti: positivo con positivo (terminali contrassegnati da un "+" o dal colore rosso) e negativo con negativo (terminali contrassegnati da un "-" o dal colore nero) (vedi figura 4).

La maggior parte dei cavi per altoparanti con terminazioni preinstallate dispone di connettori codificati a colori, che rendono semplice il collegamento corretto tra entrare e uscite. Se i cavi in uso non sono di quello tipo, o se sono cavi fatti artigianamente con una piattina bipolare, osservare eventuali contrassegni sull'isolamento dei due conduttori. Normalmente l'isolamento riporta delle scritte, una striscia o una nervatura stampata lungo i conduttori.

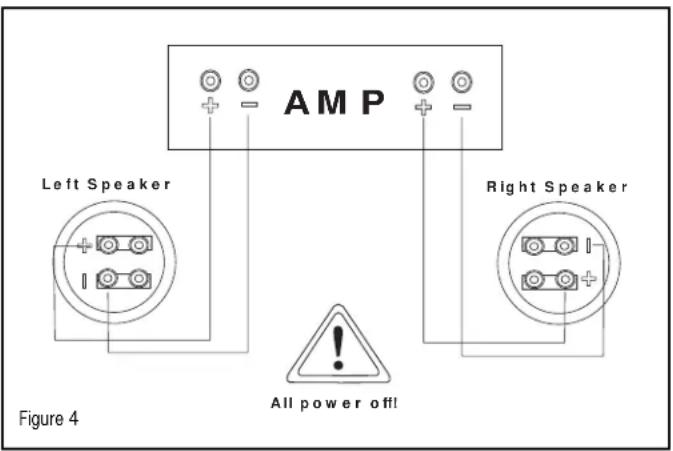

Biwiring - Nel cosiddetto biwiring, si collegano cavi separati ai terminali di uscita dell'amplificatore o ricevitore e ai terminali di ingresso del tweeter e dei woofer sugli altoparlanti (vedi figura 5). Rispetto al collegamento con un solo cavo della stessa sezione, quello tipo di connessione riduce la resistenza elettrica tra l'amplificatore e gli altoparlanti. In alcuni casi, può essere preferibile il biwiring piuttosto che il collegamento singolo con un cavo di sezione maggiore, cheesso do più spesso probabilitmente è anche meno flessibile.

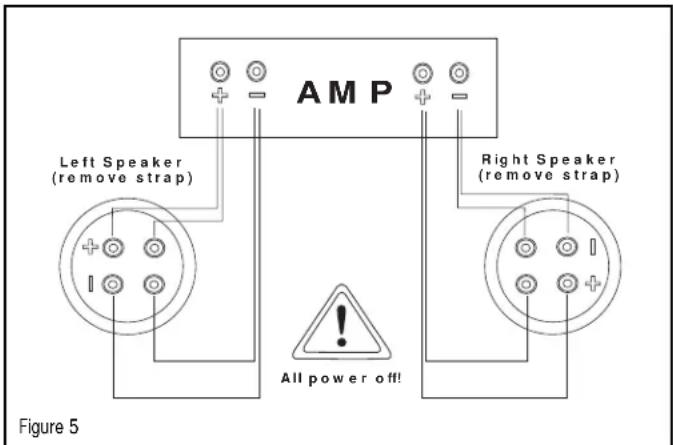

Per fare la connessione in biwiring degli altoparlanti THX Ultra2, allentare i dadi dei morsetti e togliere i ponticelli metallici che collegano i terminali dei woofer e del tweeter. Osservando la corretta polarita, collegare un cavo ai morsetti del tweete e l'alto ai morsetti dei woofer.

Collegare quindi i cavi agli stessi canali sull' amplificatore o ricevitore (evitare, ad esempio, di collegare un cavo all'uscita dell'altoparlante A e l'altro all'uscita dell'altoparlante B di un amplificatore o ricevitore con commutatore per altoparlanti A/B). Se non si rimuvono i ponticelli, gli amplificatori possono subire gravi danni.

Biamplificazione - Nella biamplificazione, il tweeter e i woofer sono collegati ad amplificatori separati, alimentati alla stessa uscita sul preamplificatore. Sconsiglio la bianplificazione dei nostri altoparanti in quanto, generalmente, non produce alcunBeneficio ulteriori rispetto al semplice collegamento con un singolo amplificatore di potenza maggiore, eanzi peggiorare gravamente il suo se non viene effettuata correttamente. Se si intende procedere alla bianplificazione, usare lo stesso modello di amplificatore sa per la sezione tweeter che la sezione woofer (per evitare erroni di risposta in frequenza causati da guidgni diversi fra i due amplificatori); inoltre, accertarsi di aver rimioso i ponticelli che collegano i due gruppi di terminali di ingresso dell'altoparlante. Se non si rimuvovo i ponticelli, gli amplificatori possono subire gravi danni.

IMPOSTAZIONI PER LA GESTIONE DEI BASSI

I processori e i ricevitori surround sound si basano sul concetto di gestione dei bassi per garantire l'invio differenziato delle basse frequence dei vari canali agli altoparlanti che sono in grado di gestirle, e non gli altoparlanti di dimensioni più piccole che non hanno thisa capacité. Gli altoparlanti THX Ultra2 Klipsch sono ottimizzati per l'impostazione della funzione di crossover THX. (In pratica, si tratta di unattro di crossover da 80Hz , con una sezione passa alto da 12 dB per ottava che alimenta gli amplificatori per gli altoparlanti satellite, e una sezione passa basso da 24 dB per ottava che alimenta I'amplificatore del subwoofer.) Tutti i ricevitori i processori con certificazione THX includono esta impostazione per il crossover nei rispetti sistemi di gestione dei bassi. I componenti surround sound non certificati THX normalmente hanno fre-quenze di crossover tra 80 e 100 Hz, con una pendenza tra 12 e 24 dB per ottava. Sebbene il crossover THX sia l'ideale per gli altoparlanti THX Ultra2 Klipsch,queste altre Frequenze di crossover generalmente producono risultati accettabili. Indipendentemente da cio, è buona norma impostare su "Small" tutti gli altoparlanti LCR e surround THX Ultra2 Klipsch nel menu di configurazione del ricevitore o del processore.

CUBA E PULIZIA

L'unica cura che gli altoparlanti richiedono è una spolverata di tanto in tanto. Non usare mai né sostanze abrasive né detergenti forti o a base di solventi. Le griglie possono essere pulite con la spazzola accessoria di un aspirapolvere.

THX e Ultra2 sono marchi di fabbrica o depositati della THX LTD. Tutti i diritti riservati.

GARANZIA APPLICABILE FUORI DEGLI USA E DEL CANADA

Se questo prodotto viene venduto fuori degli USA o del Canada,esso è coperto da una garanzia conforme alle leggi locali e la validità di tale garanzia è di esclusiva responsabilità del distributore del prodotto stesso. Per richiedere un intervento in garanzia rivolgersi al rivenditore o al distributore.

THX ULTRA2 LOUDSPEAKERS

INSTRUÇOES DE SEGURANCA IMPORTANTES
