MANUALE UTENTE 303907 Brandson

ITA: Manuale, Istruzioni, driver e ulteriori informazioni in italiano é possibile scaricarli nel nostro sito: www.ganzeinfach.de nella sezione "download".

Importanti istruzioni sulla sicurezza di questo apparecchio

- Utilizzare l'apparecchio esclusivamente per l'uso privato e per lo scopo previsto. Questo prodotto non è destinato all'uso commerciale. Non utilizzare all'aperto e tenere lontano l'apparecchio da fonti di calore nonché dalla luce solare diretta.

- Non posizionare l'apparecchio nelle immediate vicinanze di fonti d'acqua come vasca da bagno, doccia, lavandino o piscina.

- Non utilizzare il prodotto con le mani bagnate.

- Scollegare immediatamente il cavo di alimentazione se l'apparecchio è diventato umido o bagnato. Prestare

attenzione alla propria sicurezza e non toccare i materiali conduttivi sull'apparecchio.

• Proteggere il prodotto dall'umidità (non deve essere immerso in nessun caso in liquidi), bordi taglienti o le principali fonti di polvere.
• Non collocare l'apparecchio nelle immediate vicinanze di fonti di calore (per es., stufe o riscaldamento).
• Scegliere una superficie adatta in modo che non possa ribaltarsi.
• Staccare la spina dalla presa di corrente nel caso di non utilizzo, trasporto, oppure pulizia.
• Non lasciare mai il ventilatore incusto- dito e scegliere una posizione lontana dalla portata di animali e bambini.
• Utilizzare l'apparecchio solo con la

tensione corrispondente al contrasse- gno di identificazione.

- Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni di età e da persone con limitate capacità fisiche, sensoriali o cognitive o prive di esperienza e conoscenza, premesso che ricevano precise istruzioni sull'utilizzo dell'apparecchio e comprendano i rischi che ne derivano.

- L'apparecchio non è un giocattolo. Gli interventi di pulizia e manutenzione da parte dell'utente possono essere eseguiti dai bambini soltanto sotto adeguata sorveglianza.

- L'apparecchio e il cavo di collegamento devono essere tenuti lontani dalla portata dei bambini fino a 8 anni.

- Per la sicurezza dei bambini, impedire

che gli imballaggi (sacchetti di plastica, pellicole, cartone o polistirolo) sia-no accessibili.

• Impedire che i bambini piccoli giochi-no con la pellicola o i sacchetti di plastica! Rischio di soffocamento!
• Azionare l'apparecchio solo con la griglia di protezione chiusa.
• Il ventilatore, la manopola di orientamento e gli interruttori non devono essere bloccati.
• Accertarsi che il ventilatore venga scollegato dall'alimentazione di rete prima della rimozione del dispositivo di protezione
• Non inserire parti del corpo (per es., le dita) od oggetti attraverso la griglia di protezione.
  • Assicurarsi che i capelli non giungano

nella portata della griglia di protezione, in quanto potrebbero essere aspirati dal flusso d'aria.

- Se il cavo di alimentazione di questo apparecchio è danneggiato, deve essere sostituito dal produttore o dal suo rappresentante o da una persona qualificata al fine di evitare pericoli.

- Lasciare raffreddare l'apparecchio prima di pulirlo o staccare la spina dalla presa di corrente.

- Pulire l'esterno dell'apparecchio con un panno umido e poi asciugarlo con un panno asciutto e pulito. Non immergere l'alloggiamento nell'acqua per la pulizia.

Grazie per aver scelto un prodotto di Brandson. Per utilizzare con soddisfazione il prodotto acquistato a lungo, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso.

1. Contenuto della confezione

• Ventilatore
  • Telecomando inclusa batteria a bottone (CR2025)
• Brevi istruzioni per l'uso

2. Dati tecnici

Tensione d'ingresso 220-240 VAC 50Hz
Potenza assorbita 30W
Rumorosità	Valore di emissione relativo al posto di lavoro LpA < 70dB(A)
Diametro rotore ca. 38,5cm
Oscillazione commutabile a circa 80°
Angolo di inclinazione ca. 35°
Dimensioni	Larghezza ca. 45,5cm, profondità ca. 41cm, altezza ca. 115 - 134,5cm (regolabile)
Caratteristiche	24 livelli di velocitàoscillazione attivabileFunzione timerMotore DC (motore a corrente continua)Funzionamento silenzioso

3. Funzioni

Il ventilatore a piantana Brandson, con un efficiente motore DC e la pala del rotore di ca 38,5cm, procura una ventilazione ottimale anche nei giorni caldi. Con 24 livelli di velocità, un angolo di inclinazione regolabile e funzione di oscillazione è possibile adattare il ventilatore individualmente alle proprie esigenze.

Rispetto a ventilatori AC tradizionali, con il ventilatore con motore a corrente continua è possibile risparmiare fino al 60% di energia con portata d'aria in m³ identica. La tensione d'ingresso di 220-240VAC viene trasformata da un alimentatore interno nei 24V DC richiesti dal motore DC.

4. Dettagli del prodotto

Montaggio

Considerazione

Vite di bloccaggio (3) con filettatura sinistra!

Sta- bile

Lento

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 — 18 — 19

1 Griglia	di protezione anteriore
2 Anello	griglia di protezione
3 Vite di	fissaggio rotore
4 Pala del rotore
5 Dado di bloccaggio
6 Griglia	di protezione posteriore
7 Asse motore
8 Unità	motore
9 Unità	di controllo ventilatore
10 Vite	di regolazione
11	Tubo interno (allo stato di consegna, inserito nel tubo esterno (13))
12 Dado	per la regolazione dell'altezza
13 Tubo	esterno
14 Copertura della base d'appoggio
15 Peso	base d'appoggio
16 Elemento di bloccaggio piede d'appoggio
17 Vite di fissaggio della base di appoggio
18 Vite di bloccaggio griglia di protezione
19 Meccanismo di bloccaggio griglia di protezione

5. Montaggio

Rimuovere il ventilatore dalla confezione e verificare l'apparecchio e il contenuto elencato nella tabella. Se una parte è mancante o danneggiata, si prega di contattare il venditore.

1. Per montare il ventilatore correttamente, avvitare dapprima il piede d'appoggio (14, 15) al tubo esterno (13).
2. Prendere il peso del piede d'appoggio (15), applicare la copertura (14) e avvitare il tubo esterno (13) da sotto al piede d'appoggio (14, 15) con l'ausilio del fissaggio (16, 17).
3. Per unire l'unità motore (8,9) con il tubo interno (11), inserire quest'ultimo nell'ingresso dell'unità di controllo del ventilatore (9) e fissarlo con la vite di regolazione (10).
4. Ora applicare la griglia di protezione posteriore (6) sul ventilatore. Assicurarsi che la maniglia di trasporto sia rivolta verso l'alto.
5. Avvitare la griglia posteriore con l'ausilio del dado di bloccaggio (5).
   6.Quindi applicare la pala (4) sull'asse motore (7) e bloccarla con la vite di fissaggio corrispondente (3). Prestare attenzione affinché i singoli componenti vengano montati correttamente sull'asse motore (7) per evitare vibrazioni!

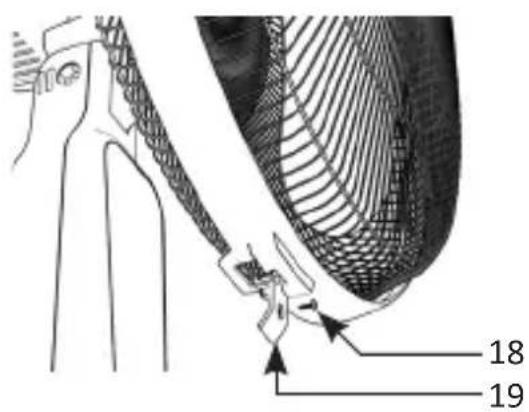

6. Fissare l'anello della griglia di protezione (2) con la griglia di protezione anteriore (1) e collegarla con la griglia di protezione posteriore (6). Sul lato inferiore di entrambe le griglie si trova il meccanismo di bloccaggio della griglia di protezione (19).
7. Fissare il meccanismo di bloccaggio (19) con la vite di sicurezza della griglia di protezione (18).

6. Utilizzo

Posizionare il ventilatore in un luogo adeguato e collegare l'apparecchio a una presa da 220-240V AC installata secondo le prescrizioni.

Inclinando la griglia di protezione è possibile cambiare l'angolo di inclinazione a piacere fino a 35°.

Premere il tasto "Oscillazione" ( ) sul pannello di controllo o sul telecomando per attivare l'oscillazione.

Il ventilatore è provvisto di 24 diversi livelli di velocità, che possono essere cambiati con il tasto "Livelli di velocità" (⊕, —) sull'elemento di comando o sul telecomando.

6.1 Funzioni dei tasti

Tasto Funzione
(Tasto livelli di velocità)	Commutare tra 24 diversi livelli di velocità
(Tasto di oscillazione)	Oscillazione On/Off
(Tasto Timer)	Accendere il timer
(Tasto ON/OFF)	Apparecchio On/Off

6.3 Funzione timer

Il ventilatore dispone di 15 diverse fasi del timer che possono essere regolate a mezze ore fino a un tempo massimo di 7,5 ore. Per regolare le fasi, premere il tasto "Timer" sul telecomando o sul pannello di controllo del ventilatore. Il tempo residuo viene visualizzato tramite LED accesi sul display del timer. Premendo ripetutamente si aumenta la durata del timer.

Esempio: Se si desidera impostare un timer di 5,5 ore, premere il tasto "Timer" fino a quando i LED "4" "1" e "0,5" si accendono. Questi, sommati, indicano il tempo residuo del timer.

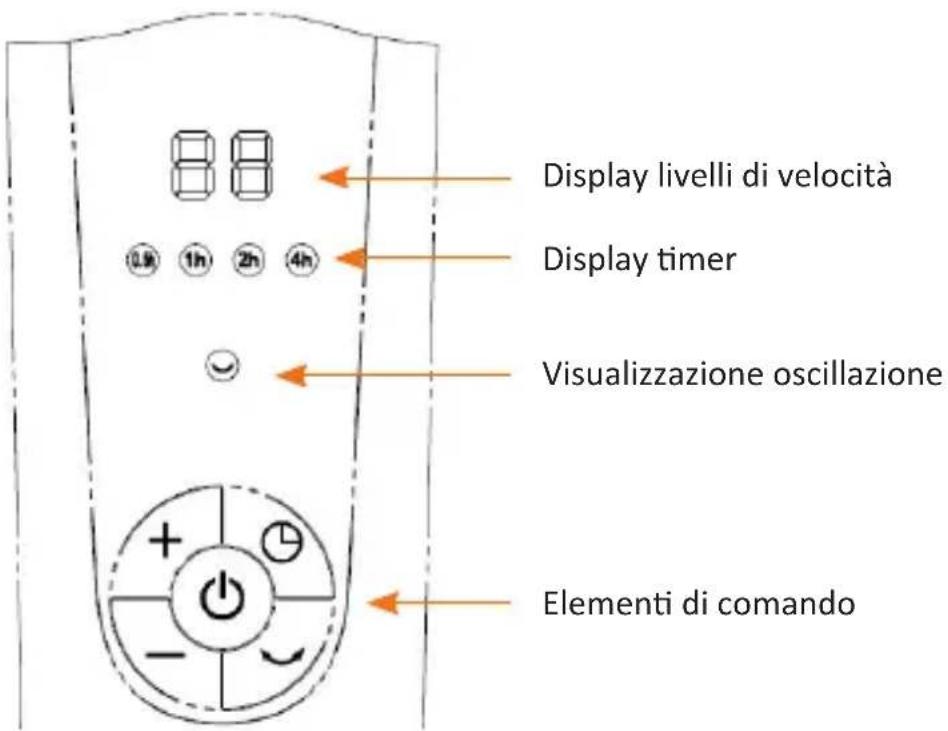

6.4 Unità di controllo ventilatore

Display livelli di velocità Display timer Visualizzazione oscillazione Elementi di comando

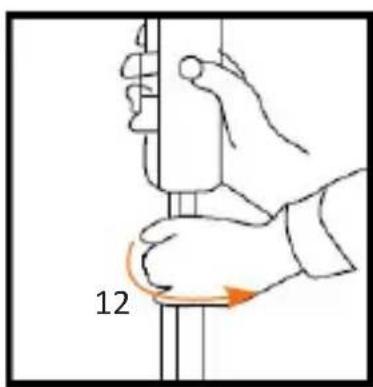

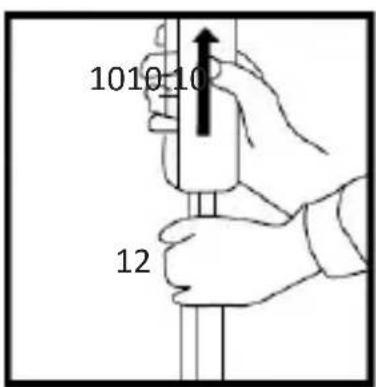

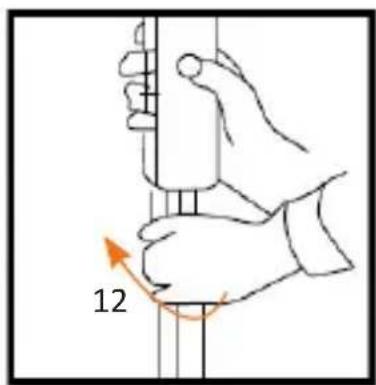

6.5 Regolazione altezza

Per regolare l'altezza del ventilatore, dapprima allentare leggermente il dado per la regolazione altezza (12). Successivamente è possibile regolare l'altezza del ventilatore, afferrando l'unità di controllo del ventilatore (10) e spingendo l'apparecchio leggermente verso l'alto. Non appena è raggiunta l'altezza desiderata, stringere nuovamente il dado per la regolazione altezza (12).

12

1010-10 12

12

Attenzione! Spegnere l'apparecchio durante la regolazione dell'altezza.

7. Pulizia

Scollegare il cavo di alimentazione dalla presa prima di iniziare la pulizia. Per la pulizia, utilizzare un panno leggermente umido. L'apparecchio non deve assolutamente essere immerso nell'acqua per effettuare la pulizia. Ciò potrebbe causare una scossa elettrica o un incendio!

8. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o trasformazioni di propria iniziativa. Evitare il contatto con tensioni di rete. L'apparecchio non conduce corrente solo quando la spina è staccata. Non cortocircuitare il prodotto. Inoltre, non dimenticare di togliere completamente la spina in caso di inutilizzo o temporale.

Il dispositivo non può essere usato all'aperto. Utilizzarlo esclusivamente in ambiente asciutto. Proteggerlo da elevata umidità dell'aria, acqua e neve. Tenere in ogni caso l'apparecchio lontano da temperature alte. Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo. Rispettare anche le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle presenti istruzioni per l'uso. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

9. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio. Secondo la legge sull'elettricità e apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

Direttiva RAEE: 2012/19/UE Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che l'apparecchio 303369, 303909, 303907 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://downloads.ganzeinfach.de/
