SHX59PTC1800 - Riscaldamento SHX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Riscaldamento ad aria calda in ceramica
Marca	SHX
Modello	SHX59PTC1800
Dimensioni (L x P x A)	210 x 240 x 130 mm
Peso	1,8 kg
Alimentazione elettrica	220-240 V~, 50 Hz
Potenza nominale	1800 W (piena potenza), 900 W (mezza potenza)
Intervallo di riscaldamento	da 10 a 35 °C
Funzioni principali	Solo ventilazione, riscaldamento a mezza potenza, riscaldamento a piena potenza, termostato regolabile
Tipo di controllo	Interruttore meccanico (spento/ventilatore/I/II) + termostato rotativo
Sicurezza	Sicurezza antiribaltamento, protezione contro il surriscaldamento, classe di protezione II
Distanza di sicurezza	Almeno 1 metro da oggetti infiammabili
Manutenzione ordinaria	Pulire l'esterno con un panno asciutto o leggermente umido; aspirare le griglie di entrata e uscita dell'aria
Parti di ricambio e riparabilità	Utilizzare solo ricambi consigliati dal produttore; riparazione presso officina autorizzata in garanzia
Utilizzo consigliato	Ambienti ben isolati o uso occasionale; solo interni asciutti
Garanzia	2 anni (valida in Austria e Germania) dietro presentazione dello scontrino d'acquisto e del certificato di garanzia

Domande frequenti - SHX59PTC1800 SHX

Come installare il riscaldatore SHX59PTC1800?

Posizionare l'apparecchio su una superficie stabile, piana e orizzontale, ad almeno 1 metro da qualsiasi ostacolo o materiale infiammabile. Srotolare completamente il cavo e collegarlo a una presa 230 V adatta. Non collegare altri apparecchi sullo stesso circuito.

Quali sono le posizioni dell'interruttore di funzione?

L'interruttore (4) ha tre posizioni: Ventilatore (solo ventilazione, termostato al massimo), I (riscaldamento a mezza potenza 900 W), II (riscaldamento a piena potenza 1800 W).

Come regolare la temperatura con il termostato?

Ruotare la manopola del termostato (5) al massimo in riscaldamento. Quando viene raggiunta la temperatura desiderata, riportarla lentamente indietro fino a sentire un clic. L'apparecchio si accende e si spegne automaticamente per mantenere questa temperatura.

Cosa fare se l'apparecchio si spegne durante l'uso?

Ciò può essere dovuto alla sicurezza antiribaltamento (se l'apparecchio è caduto) o alla protezione contro il surriscaldamento. Spegnere l'apparecchio, scollegarlo, lasciarlo raffreddare, quindi verificare che nessuna griglia sia ostruita o che l'apparecchio non sia coperto. Se il problema persiste, interrompere l'uso e farlo controllare.

Posso usare una prolunga elettrica?

No, evitare di usare una prolunga perché potrebbe surriscaldarsi e causare un incendio. Collegare direttamente l'apparecchio a una presa a muro adatta.

Come pulire il riscaldatore ad aria calda?

Scollegare l'apparecchio e lasciarlo raffreddare. Pulire l'esterno con un panno asciutto o leggermente umido (niente prodotti chimici). Usare un aspirapolvere per aspirare delicatamente la polvere dalle griglie di entrata e uscita dell'aria.

Posso coprire l'apparecchio durante il funzionamento?

No, è severamente vietato coprire l'apparecchio. Il simbolo « Non coprire » è indicato sull'apparecchio per evitare qualsiasi rischio di surriscaldamento e incendio.

Qual è la potenza massima e il consumo?

La potenza massima è di 1800 W (piena potenza). A mezza potenza è di 900 W. Il consumo energetico ausiliario non è specificato per questo modello.

Come riporre l'apparecchio a fine stagione?

Spegnere l'apparecchio, scollegarlo e lasciarlo raffreddare. Imballarlo preferibilmente nella sua confezione originale e conservarlo in un luogo fresco e asciutto, al riparo dalla polvere.

La garanzia copre tutti i difetti?

La garanzia di 2 anni copre i difetti di fabbricazione, ma non i danni dovuti a uso scorretto, usura normale, urti o apertura non autorizzata. In caso di falso intervento può essere applicata una fattura forfettaria di 60 €.

MANUALE UTENTE SHX59PTC1800 SHX

Questo prodotto è adatto soltanto per ambienti ben isolati o per l'uso occasionale.

Informazioni importanti su sicurezza, luogo di installazione e collegamento elettrico

Riciclaggio, smaltimento, dichiarazione di conformità

Contenuto della fornitura

Descrizione del dispositivo

Messa in funzione

Istruzioni per la pulizia

Attività da svolgere all’inizio/alla fine della stagione

Informazioni tecniche

Informazioni necessarie relative agli apparecchi elettrici per il riscaldamento d’ambiente locale

Garanzia

PRIMA DI PROCEDERE CON IL MONTAGGIO, L'INSTALLAZIONE, L'UTILIZZO O LA MANUTENZIONE, LEGGERE ATTENTAMENTE LE PRESENTI ISTRUZIONI PER L'USO. PROTEGGERE SÉ STESSI E GLI ALTRI OSSERVANDO LE AVVERTENZE DI SICUREZZA. L'INOSSERVANZA DELLE ISTRUZIONI E DELLE AVVERTENZE PUÒ PROVOCARE LESIONI PERSONALI E/O DANNI MATERIALI E/O LA PERDITA DEL DIRITTO DI GARANZIA!

Uso previsto

Questo dispositivo è concepito esclusivamente per il riscaldamento di ambienti abitativi in abitazioni private.

L'uso per altri scopi non è consentito.

INFORMAZIONI IMPORTANTI SU SICUREZZA, LUOGO DI INSTALLAZIONE E COLLEGAMENTO ELETTRICO

1. Utilizzare questo dispositivo esclusivamente in conformità alle indicazioni contenute nelle istruzioni per l'uso. Qualsiasi altro utilizzo non consigliato dal produttore può provocare incendi, scosse elettriche o lesioni personali.

2. Questo dispositivo è concepito esclusivamente per il riscaldamento di ambienti abitativi in abitazioni private.

L'uso per altri scopi non è consentito.

1. Rimuovere l'imballaggio e assicurarsi che il dispositivo non sia danneggiato. In caso di dubbi, non usare il dispositivo e contattare il proprio rivenditore.

2. Prima dell'allacciamento alla rete elettrica, occorre verificare se il tipo di corrente e la tensione di rete

corrispondono ai dati riportati sulla targhetta del dispositivo.

1. La presa di corrente a cui si collega il dispositivo non deve essere difettosa, deve essere ben fissata ed essere idonea alla corrente necessaria per il funzionamento e soprattutto provvista di efficace messa a terra.
2. Evitare l'uso di un cavo di prolunga, poiché questo potrebbe surriscaldarsi e provocare un incendio.
3. Non posizionare il dispositivo direttamente sotto una presa a muro. In caso di dubbi, far controllare l'installazione elettrica a un elettricista qualificato.
4. È vietato apportare adeguamenti o modifiche di qualsiasi tipo alle caratteristiche di questo dispositivo. Utilizzare solo accessori e parti di ricambio consigliati dal produttore (l'inosservanza di tale obbligo porta alla perdita del diritto di garanzia).

5. Non utilizzare questo dispositivo se presenta segni visibili di danneggiamento.

6. Non lasciare incustodito il dispositivo mentre è in funzione. Se si lascia il locale in cui si trova il dispositivo, spegnerlo sempre.

7. Non utilizzare il dispositivo in ambienti piccoli in cui si trovano persone che non sono in grado di lasciare il locale autonomamente a meno che non siano costantemente sorvegliate.

8. Ai bambini non è consentito giocare con il dispositivo.

Tenere i bambini con un'età inferiore ai 3 anni lontani dal dispositivo, a meno che non siano costantemente sorvegliati.

1. Tenere il materiale d'imballaggio fuori dalla portata dei bambini.

Sussiste il pericolo di soffocamento in caso di ingestione!

1. Il dispositivo non è indicato per l'uso permanente o di precisione.
2. Non utilizzare questo dispositivo se è caduto.
3. Questo dispositivo è adatto esclusivamente al funzionamento in ambienti interni asciutti.
4. Non usare il dispositivo nelle vicinanze di acqua o in presenza di umidità eccessiva, per es. in cantine umide, accanto a piscine, vasche da bagno o docce. Accertarsi che l'acqua non possa penetrare nel dispositivo.
5. Non usare il dispositivo nelle dirette vicinanze di benzina, gas, olio, alcol o altri liquidi o gas esplosivi e facilmente infiammabili.
6. Per ridurre il pericolo di incendio, mantenere l'uscita dell'aria del dispositivo a una distanza di almeno un metro da tutte le sostanze facilmente infiammabili, per es.:

a. recipienti pressurizzati (per es. serbatoi di nebulizzazione)
b. mobili
c. tessuti di qualsiasi tipo

1. Utilizzare questo dispositivo su una superficie piana e stabile.

2. Non coprire mai il dispositivo mentre è in funzione e durante la fase di raffreddamento.

3. Assicurarsi che nessun oggetto finisca tra il dispositivo e la parete di montaggio a contatto con la superficie riscaldante.

4. Spegnere sempre il dispositivo prima di staccare la spina dalla presa di corrente.

5. Per staccare il dispositivo dalla rete di corrente, non afferrare il cavo di rete. Per sfilare il cavo di rete, afferrare sempre la spina.
6. Staccare la spina in caso di inutilizzo del dispositivo, prima di pulirlo o se si devono eseguire lavori di manutenzione.

La pulizia e la manutenzione a carico dell'utilizzatore non devono essere eseguite da bambini privi di sorveglianza.

1. Per evitare scosse elettriche, non toccare la spina con le mani umide.

Simboli presenti sul dispositivo

Simbolo:

Significato:

Attenzione! Non coprire!

Il simbolo sul dispositivo indica che non è consentito appendere oggetti (per es. asciugamani, vestiti, ecc.) sopra o direttamente davanti al dispositivo. Non coprire il dispositivo al fine di evitare il surriscaldamento e il pericolo di incendio!

Simbolo:

Significato:

Classe di isolamento 2

Il simbolo indica che il dispositivo è assegnato alla classe di isolamento 2. I dispositivi della classe di isolamento 2 non sono collegati al conduttore di terra. Hanno invece un isolamento rinforzato o doppio pari alla tensione di isolamento nominale tra le parti in tensione e quelle accessibili. Le superfici elettricamente conduttive o le parti accessibili conduttive sono separate dalle parti sotto tensione per mezzo di un isolamento rinforzato o doppio.

ATTENZIONE	PERICOLO DI LESIONIIl dispositivo si surriscalda durante il funzionamento!Non toccare mai il dispositivo durante il funzionamento → ciò potrebbe causare USTIONI gravi.
ATTENZIONE	PERICOLO DI INCENDIONon coprire il dispositivo durante il funzionamento!
ATTENZIONE	DISTANZA DI SICUREZZAGarantire una distanza di sicurezza minima di un metro dagli oggetti facilmente infiammabili come mobili, tende, carta, ecc.!LUOGO DI INSTALLAZIONEPosizionare sempre il dispositivo in modo che l’aria possa entrare e uscire senza ostacoli.PERICOLO DI USTIONIIl dispositivo si surriscalda durante il funzionamento e può causare ustioni. Prestare particolare attenzione quando sono presenti bambini e persone vulnerabili.PERICOLO DI SURRISCALDAMENTONon riscaldare stanze con un’area inferiore a 4 m^3

Riciclaggio, smaltimento, dichiarazione di conformità

	RICICLAGGIOI materiali d’imballaggio possono essere riciclati. Pertanto si consiglia di fare la raccolta differenziata.
	SMALTIMENTOIl simbolo del “bidone della spazzatura barrato” richiede uno smaltimento separato delle apparecchiature elettriche ed elettroniche dismesse (RAEE). Le apparecchiature elettriche ed elettroniche possono contenere sostanze pericolose e nocive per l’ambiente. Pertanto, non smaltire il dispositivo insieme ai rifiuti domestici, bensì presso un centro di raccolta apposito per apparecchiature elettriche ed elettroniche dismesse. In tal modo si contribuisce alla protezione delle risorse e dell’ambiente. Per ulteriori informazioni rivolgersi al proprio rivenditore o alle autorità locali. Direttiva 2012/19/UE
	DICHIARAZIONE DI CONFORMITÀCon la presente dichiariamo che questo articolo è conforme ai requisiti, alle disposizioni e alle direttive UE. La dichiarazione di conformità completa può essere consultata in qualsiasi momento al seguente link:https://www.schuss-home.at/downloads

Con riserva di errori e modifiche tecniche.

Contenuto della fornitura

■ Termoventilatore in ceramica
■ Istruzioni per l'uso

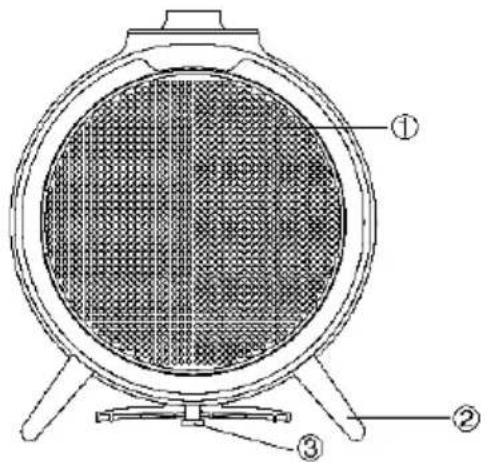

Descrizione del dispositivo

(1) Uscita dell'aria
(2) Base
(3) Base con interruttore a levetta
(4) Tasto funzione
Ventilatore / I (metà potenza) / II (piena potenza)
(5) Termostato

Prima della messa in funzione

1. Aprire il cartone d'imballaggio ed estrarre il dispositivo.
2. Rimuovere completamente l'imballaggio dal dispositivo.
3. Infine controllare se il dispositivo è danneggiato.
4. Srotolare completamente il cavo di rete e assicurarsi che non sia danneggiato.

Luogo di installazione e collegamento

1. Scegliere un luogo di installazione idoneo per il termoventilatore in ceramica ad almeno un metro di distanza da tutti gli ostacoli, dalle pareti e dai materiali infiammabili (vedere anche le norme di sicurezza).
2. Assicurarsi che il termoventilatore in ceramica si trovi sempre in posizione verticale su una superficie stabile, piana e orizzontale.
3. Controllare che la manopola di controllo sia su OFF.
4. Srotolare completamente il cavo di collegamento e inserire la spina in una presa adatta da 230 V. Per evitare sovraccarichi, non collegare altri dispositivi allo stesso circuito elettrico.

Messa in funzione e funzionamento

④ ⑤

• Ruotare la manopola del termostato (5) al massimo (per quanto possibile in senso orario).
• Mettere in funzione il termoventilatore impostando il tasto funzione in una delle tre posizioni:

Solo ventilazione (termostato al massimo) I Riscaldamento con metà potenza (900 W) II Riscaldamento con piena potenza (1800 W)

Termostato

È più economico riscaldare la stanza alla piena potenza (max.) e poi passare a metà potenza per regolare la temperatura.

Il ventilatore funziona alla stessa velocità sia a piena che a metà potenza; la differenza risiede nel numero di elementi riscaldanti impiegati.

Una volta raggiunta la temperatura desiderata, ruotare lentamente all'indietro la manopola del termostato finché non si sente un clic. La temperatura è stata impostata.

Il termoventilatore si accende e spegne automaticamente per regolare la temperatura impostata.

Per impostare una temperatura superiore o inferiore, ruotare la manopola del termostato (5) in senso orario o antiorario.

Dispositivi di sicurezza

Il termoventilatore in ceramica è dotato di una protezione dal ribaltamento che spegne il dispositivo in caso di caduta inaspettata. Se in seguito lo si rimette in posizione verticale, il dispositivo riprenderà a funzionare.

Ma prima spegnere il dispositivo, staccare la spina dalla presa e controllare se il termoventilatore in ceramica è danneggiato. Non utilizzarlo in caso di danni o se non funziona correttamente, bensì farlo controllare/riparare.

AVVISO La protezione dal surriscaldamento spegne il termoventilatore in ceramica se il dispositivo diventa troppo caldo!

Ciò può accadere se il termoventilatore in ceramica non rilascia abbastanza calore o se non riesce ad aspirare sufficiente aria fresca. Solitamente le cause sono una copertura (parziale) del termoventilatore in ceramica, l'ostruzione della griglia di aspirazione dell'aria e/o una griglia per l'uscita dell'aria, lo sporco, il posizionamento troppo vicino a una parete, ecc.

Se il termoventilatore in ceramica viene spento dalla protezione dal surriscaldamento, posizionare il regolatore del funzionamento su OFF, staccare la spina dalla presa e, se possibile, far raffreddare il termoventilatore in ceramica. Eliminare la causa del surriscaldamento prima di rimettere in funzione il termoventilatore in ceramica.

Se non è possibile trovare la causa del surriscaldamento e il problema persiste, non utilizzare più il termoventilatore in ceramica e faro controllare/riparare.

Manutenzione e pulizia

Tenere pulito il termoventilatore in ceramica. I depositi di polvere e sporco nel dispositivo sono una delle cause più frequenti del surriscaldamento. Rimuoverli regolarmente. Prima di effettuare i

lavori di pulizia e manutenzione, spegnere il termoventilatore in ceramica, staccare la spina dalla presa e farlo raffreddare.

• Pulire regolarmente l'esterno del dispositivo utilizzando un panno asciutto o leggermente inumidito. Non utilizzare saponi aggressivi, spray, detersivi, abrasivi, cere, prodotti per lucidare o altre soluzioni chimiche.
• Utilizzare l'aspirapolvere per aspirare con cura la polvere e lo sporco dalle griglie e verificare che le prese e le uscite dell'aria siano pulite. Durante la pulizia assicurarsi di non toccare o danneggiare le parti interne.
• Il termoventilatore in ceramica non contiene altre parti che richiedono manutenzione.
• Riporre il temoventilatore in ceramica alla fine della stagione, se possibile nel suo imballaggio originale. Conservarlo in posizione verticale in un luogo fresco, asciutto e privo di polvere.
• Se il dispositivo ha raggiunto il termine della sua vita utile, non smaltirlo insieme ai rifiuti domestici. Portarlo al centro di raccolta per apparecchiature elettriche del proprio comune, garantendo così il riciclaggio dei materiali eventualmente riutilizzabili.

Attività da svolgere all'inizio della stagione

Controllare se il cavo di alimentazione funziona correttamente e se la messa a terra è funzionante.

Osservare rigorosamente le istruzioni di installazione e le avvertenze di sicurezza.

Attività da svolgere alla fine della stagione

Spegnere il dispositivo e staccare la spina dalla presa di corrente.

Far raffreddare il dispositivo.

Imballare il dispositivo e conservarlo in un luogo asciutto e fresco.

INFORMAZIONI TECNICHE

Informazioni tecniche
Numero articolo:	SHX59PTC1800
Tensione in ingresso:	220-240 V~
Frequenza:	50 Hz
Potenza nominale assorbita:	1.800 W
Intervallo di riscaldamento:	10 – 35 C°
Peso	1,8 kg
Dimensioni	210 x 240 x 130 mm
Indirizzi di contatto per ulteriori informazioni e linea di assistenza:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 ViennaLinea di assistenza: [phone]www.schuss-home.atN° Reg. Imp.: 236974 t / Tribunale di commercio: Vienna

Informazioni necessarie relative agli apparecchi elettrici per il riscaldamento d'ambiente locale

Numero articolo SHX59PTC1800
Indicazione	Simbolo	Valore	Unità		Indicazione	Unità
Potenza termica					Solo per apparecchi elettrici per il riscaldamento d'ambiente locale ad accumulo: Tipo di controllo della fornitura di calore
Potenza termica nominale	P_nom	1,8	kW		Controllo manuale della fornitura di calore con termostato integrato	No
Potenza termica minima (valore di riferimento)	P_min	N/A	kW		Controllo manuale della fornitura di calore con feedback sulla temperatura ambiente e/o esterna	No
Potenza termica continua massima	P_max,c	1,8	kW		Controllo elettronico della fornitura di calore con feedback sulla temperatura ambiente e/o esterna	No
Consumo di energia ausiliaria					Emissione di calore con supporto della ventola	No
Con Potenza termica nominale	el_max	N/A	kW		Tipo di potenza termica/controllo della temperatura ambiente
Con Potenza termica minima	el_min	N/A	kW		Potenza termica a un livello, nessun controllo della temperatura ambiente	No
Nella modalità standby	el_sB	N/A	kW		Due o più livelli regolabili manualmente, nessun controllo della temperatura ambiente	No
					Controllo della temperatura ambiente con termostato meccanico	No
					Con controllo elettronico della temperatura ambiente	Sì
					Controllo elettronico della temperatura ambiente e regolazione dell'ora	No
					Controllo elettronico della temperatura ambiente e regolazione del giorno	No
					Altre opzioni di regolazione
					Controllo della temperatura ambiente con rilevamento di presenza	No
					Controllo della temperatura ambiente con rilevamento della finestra aperta	No
					Con opzione telecomando (Wi-Fi)	No
					Con regolazione adattiva dell'inizio del riscaldamento	No
					Con limitazione del tempo di funzionamento	No
					Con sensore a sfera nero	No
Informazioni di contatto:	Schuss Home Electronic GmbH Scheringgasse 3 - 1140 Vienna -Austria https://www.schuss-home.at/

GARANZIA

Con questo prodotto di qualità SHX avete optato per innovazione, una lunga durata di vita utile e affidabilità.

Per questo dispositivo SHX concediamo una garanzia di 2 anni a partire dalla data di acquisto. La garanzia è valida in Austria e in Germania!

Se in questo periodo, contro ogni aspettativa, si rendessero necessari interventi di manutenzione al dispositivo, garantiamo una riparazione gratuita (pezzi di ricambio e manodopera) o (a discrezione dell'azienda Schuss) una sostituzione del prodotto. Se per motivi economici non fossero possibili né una riparazione né la sostituzione, ci riserviamo il diritto di emettere un accredito del valore corrente.

Per qualsiasi necessità, rivolgersi innanzitutto al numero verde dell'assistenza clienti (vedere istruzioni per l'uso "Indirizzi di contatto per ulteriori informazioni e linea di assistenza").

N.B.: Gli interventi di riparazione non eseguiti da centri di riparazione autorizzati invalidano immediatamente la presente garanzia.

La presente garanzia non copre quanto segue:

• Danni causati dalla mancata osservanza delle istruzioni per l'uso;
- Riparazione o sostituzione di componenti in seguito a comune usura;
- Dispositivi che, anche solo parzialmente, siano usati a scopo commerciale;
- Dispositivi danneggiati meccanicamente da agenti esterni (caduta, urti, rottura, utilizzo improprio ecc.) e segni di usura antiestetici;
- Dispositivi trattati in modo improprio;
- Dispositivi non aperti dalla nostra officina di assistenza autorizzata;
- Aspettative non soddisfatte da parte del consumatore;
- Danni riconducibili a forza maggiore, acqua, fulmini, sovratensione;
- Dispositivi nei quali la denominazione del tipo e/o il numero di serie sul dispositivo sono stati rimossi, modificati, cancellati o resi illeggibili;
- Difetti dovuti a sporcizia fuori dal comune;
- Servizi non prestati dalle nostre officine di riparazione autorizzate, costi di trasporto a un'officina di riparazione autorizzata o a noi e resi, nonché i rischi connessi.

Facciamo esplicitamente presente che, durante il periodo di garanzia, in caso di errori di utilizzo o se non è stato riscontrato un malfunzionamento, sarà addebitato un importo forfettario pari a 60 € (indice dei prezzi al consumo indicizzato 2015, giugno 2020).

Con la fornitura di un servizio di garanzia (riparazione o sostituzione del dispositivo), la durata assoluta di garanzia di 2 anni a decorrere dalla data di acquisto non sarà prorogata.

La garanzia di 2 anni è valida solo previa presentazione dello scontrino di acquisto (contenente il nome e l'indirizzo del rivenditore nonché la denominazione completa del dispositivo) e del certificato di garanzia corrispondente, sul quale sono indicati il tipo di dispositivo e il numero di serie (visibili sul cartone di imballaggio e sul retro/fondo del dispositivo)! Senza la presentazione del certificato di garanzia, si applica soltanto la garanzia legale!

Facciamo esplicitamente presente che i diritti di garanzia legale non sono influenzati dalla presente garanzia e permarranno con lo stesso valore.

L'obbligo del risarcimento del danno da parte di Schuss Home Electronic GmbH e dei suoi ausiliari sussiste solo in caso di negligenza grave o dolo. Si esclude inoltre la responsabilità per mancato guadagno, risparmi previsti ma non presentatisi, danni indiretti e danni subiti da terzi.

L'indirizzo di contatto delle rispettive officine di assistenza sono disponibili sulla nostra homepage www.schuss-home.at.

Congratulazioni per il prodotto acquistato! Ci auguriamo che il dispositivo SHX soddisfi le vostre aspettative!

INDIRIZZO

SHX Vertrieb

Schuss Home Electronic GmbH

A-1140 Vienna, Scheringgasse 3

Tel.: [phone]

Denominazione del tipo:......

Numero di serie:

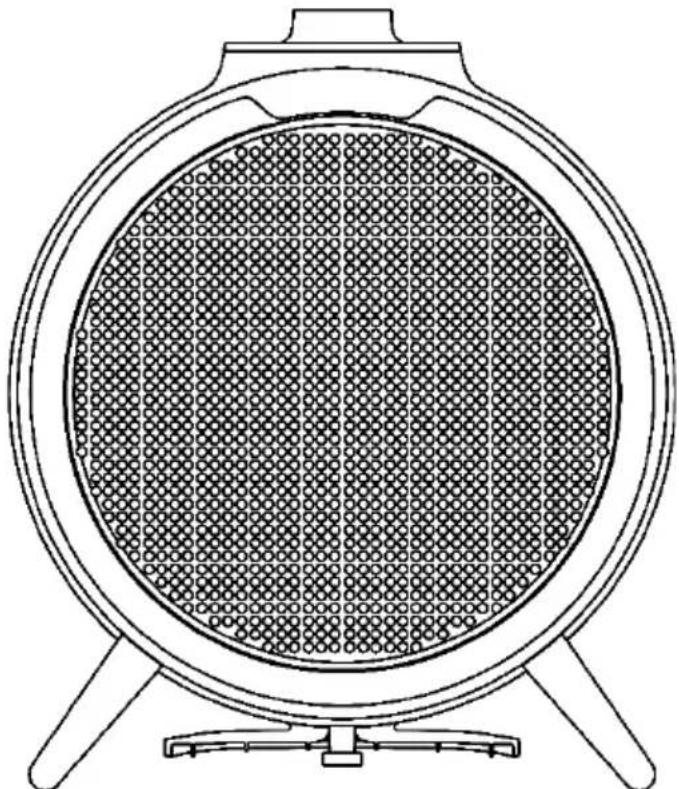

GEBRUIKSAANWIJZING KERAMISCHE HETELUCHTKACHEL SHX59PTC1800
