Tipo di prodotto	Piano cottura a induzione
Marca	Bertazzoni
Modello	P302I23NV
Numero di zone di cottura	2 zone
Potenza elettrica installata	3500 W
Tensione di alimentazione	220-240 V~ 50/60 Hz
Dimensioni del prodotto (L x P x H)	300 x 520 x 60 mm

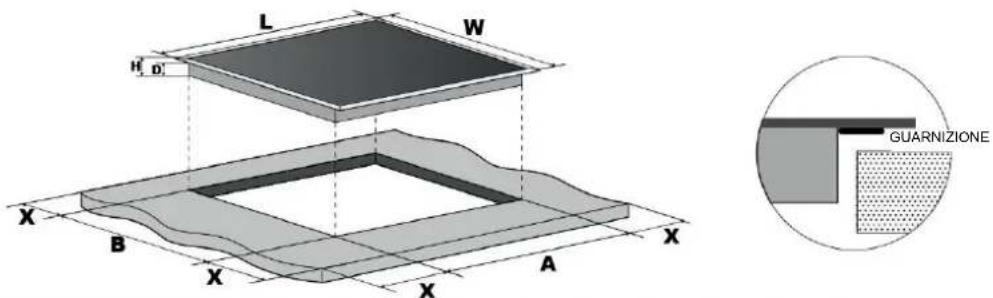

Dimensioni per installazione (A x B)	265 x 495 mm
Potenza massima per zona (anteriore/posteriore)	1200/1500 W (Boost 1500/2300 W)
Funzione Boost	Sì, attivazione con tasto dedicato (durata max 5 min)
Funzione timer	Sì, fino a 99 minuti, con spegnimento automatico o allarme
Sicurezza bambini	Sì, blocco dei comandi (visualizzazione Lo)
Spegnimento automatico di sicurezza	Sì, secondo livello di potenza (240 min per livelli 1-3, fino a 90 min per livello 9)
Rilevamento pentola	Automatico, spegnimento dopo 1 min senza pentola adatta
Protezione contro il surriscaldamento	Sì, sensore di temperatura interno
Materiale della superficie	Vetroceramica
Tipo di comandi	Comandi tattili (cursore + tasti)

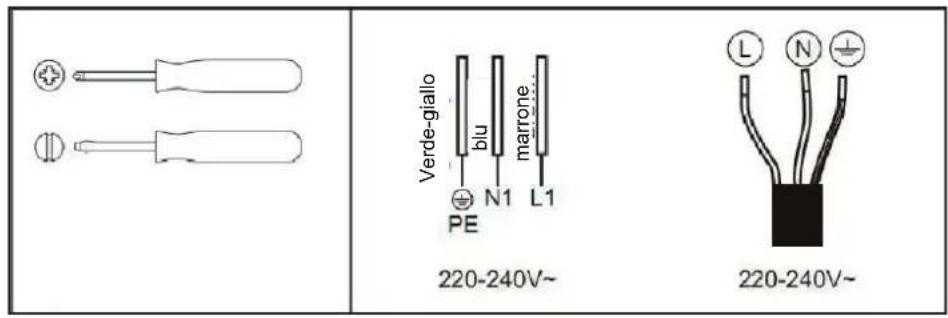

Allacciamento elettrico	Monofase, richiede interruttore omnipolare con apertura di 3 mm
Pulizia	Superficie liscia, detergente delicato e panno umido (non usare pulitore a vapore)
Regolazione della potenza massima (opzione)	1,5 kW / 2,8 kW / 3,5 kW (regolabile da un tecnico)

Domande frequenti - P302I23NV BERTAZZONI

Come accendere il piano cottura?

Premere il tasto ON/OFF per 3 secondi. Il display mostra '-' per indicare la modalità standby. Quindi posizionare una pentola adatta su una zona e selezionarla con il tasto A, quindi regolare la potenza con il cursore D.

Cosa fare se il display mostra 'U'?

Il codice 'U' significa che nessuna pentola è rilevata o che la pentola non è adatta all'induzione. Verificare che la pentola sia magnetica e ben centrata sulla zona. Se il problema persiste, utilizzare una pentola compatibile.

Come attivare la sicurezza bambini?

Premere il tasto Sicurezza bambini (B) per 3 secondi. L'indicatore mostra 'Lo'. Per sbloccare, tenere premuto lo stesso tasto per alcuni istanti. Il tasto OFF rimane funzionante in modalità bloccata.

Posso usare pentole in alluminio?

No, le pentole in alluminio puro, rame o acciaio inox senza base magnetica non sono adatte. Utilizzare solo utensili con simbolo induzione o base magnetica.

Come utilizzare la funzione Boost?

Selezionare la zona di cottura desiderata con il tasto A, quindi premere il tasto Boost (E). Il display mostra 'P.' e la potenza è massima per 5 minuti, dopodiché torna automaticamente al livello 9.

Il piano cottura si spegne da solo, è normale?

Sì, è la funzione di spegnimento automatico di sicurezza. Ad esempio, al livello 9, il piano si spegne dopo 90 minuti. Se si rimuove la pentola, si spegne dopo 2 minuti. Verificare anche che non ci sia surriscaldamento.

Come pulire la vetroceramica?

Utilizzare un panno umido e un detergente delicato adatto per superfici vetroceramiche. Non usare mai pulitore a vapore né oggetti abrasivi. Pulire dopo ogni utilizzo per evitare macchie.

Cosa significa il codice di errore F3E?

F3E indica un guasto del sensore di temperatura della bobina. Contattare un tecnico autorizzato per sostituire il sensore. Non tentare di riparare da soli.

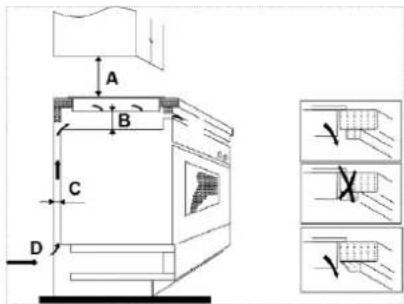

Qual è la distanza minima sopra il piano?

Lasciare almeno 700 mm tra il piano cottura e qualsiasi mobile o cappa situata sopra. Rispettare anche le distanze indicate nel manuale della cappa.

Posso installare il piano sopra un forno?

Sì, a condizione che il forno sia dotato di ventilatore di raffreddamento integrato e che l'installazione rispetti gli spazi di ventilazione (ingresso e uscita aria non ostruiti).

MANUALE UTENTE P302I23NV BERTAZZONI

Avvertenze per la sicurezza

La vostra sicurezza è molto importante per noi. Leggere attentamente queste informazioni prima di utilizzare il piano cottura.

- Questo elettrodomestico non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o mancanza di esperienza e conoscenza, a meno che non siano fornite loro supervisione o istruzioni sull'uso dell'elettrodomestico. I bambini dovrebbero essere controllati per assicurarsi che non giochi con l'elettrodomestico.

- Avvertenza: se la superficie è incrinata, spegnere l'elettrodomestico per evitare il rischio di scosse elettriche per le superfici di cottura in vetroceramica o materiale simile che proteggono i componenti sotto tensione per evitare il rischio di scosse elettriche per le superfici di cottura in vetroceramica o materiale simile che proteggono i componenti sotto tensione.

- Avvertenza: Non adoperare apparecchi per la pulizia a vapore.

- Non collocare oggetti metallici, ad es. coltelli, forchette, cucchiai e coperchi, sulla superficie del piano cottura perché potrebbero surriscaldarsi

- Dopo l'uso, spegnere l'elemento del piano cottura tramite il relativo comando e non fare affidamento sulla funzione di rilevazione pentola.

- L'elettrodomestico non è concepito per funzionare con temporizzatori esterni o con sistemi di comando a distanza separati.

- Pericolo di incendio: non appoggiare alcun oggetto sulle superfici di cottura.

- ATTENZIONE: il processo di cottura deve essere tenuto sotto controllo. Se il processo di cottura è breve, deve essere sorvegliato costantemente.

- AVVERTENZA: la cottura con oli o grassi può essere pericolosa e può causare incendi se il piano cottura rimane incustodito.

- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da un tecnico qualificato per evitare possibili rischi.

- Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei rischi che derivano dall'uso dello stesso.

I bambini non devono giocare con l'elettrodomestico. Le operazioni di pulizia e manutenzione dell'elettrodomestico non possono essere eseguite da bambini se non assistiti da un adulto.

- AVVERTENZA: l'elettrodomestico e i suoi componenti accessibili diventano molto caldi durante l'uso.

- Fare attenzione a non toccare le resistenze.

- Tenere lontani i bambini di età inferiore a 8 anni se non possono essere sorvegliati di continuo.

- AVVERTENZA: la cottura con oli o grassi può essere pericolosa e può causare incendi se il piano cottura rimane incustodito.

- In caso di incendio, non provare MAI a estinguerlo con l'acqua; spegnere l'elettrodomestico e coprire la fiamma ad es. con un coperchio o una coperta ignifuga.

- ATTENZIONE: il processo di cottura deve essere tenuto sotto controllo. Se il processo di cottura è breve, deve essere sorvegliato costantemente.

- AVVERTENZA: per evitare il rischio di incendi, non collocare oggetti sulle superfici di cottura.

- AVVERTENZA: Usare esclusivamente le strutture di protezione del piano cottura previste dal produttore del piano cottura o designate dal produttore come idonee a tale scopo nelle istruzioni per l'uso, oppure le barre di protezione integrate nell'apparecchio. L'uso di protezioni inadatte può causare incidenti.

- Il cavo di alimentazione non deve essere accessibile dopo l'installazione.

Congratulazioni per l'acquisto del nuovo piano cottura a induzione.

Si consiglia di leggere attentamente questo manuale di istruzioni e di installazione per comprendere appieno come montarlo correttamente e farlo funzionare al meglio.

Per l'installazione, consultare l'apposita sezione.

Leggere attentamente tutte le istruzioni di sicurezza prima dell'uso e conservare il manuale di istruzioni/installazione per future consultazioni.

Panoramica del prodotto

Vista dall'alto

Riferimento	Descrizione
A	Tasti selezione della zona da scaldare
B	Tasto blocco bambini
C	Tasto di accensione/spegnimento
Tasto di regolazione potenza/timer
E	Tasto della funzione Boost
F	Tasto timer

Potenza della zona scaldante

Zona scaldante	Potenza max. (220–240 V - 50/60 Hz)
	1200/1500 W (Boost)
	1800/2300 W (Boost)
Totale potenza nominale	3500 W

Come funziona la cottura a induzione

La tecnologia della cottura a induzione è una metodologia sicura, tecnologicamente avanzata, efficiente ed economica. Funziona tramite vibrazioni elettromagnetiche che generano il calore direttamente nella pentola invece che indirettamente riscaldando la superficie in vetro. Il vetro si surriscalda solo perché si riscalda anche la pentola.

circuito magnetico piatra in vetroceramica bobina a induzione correnti indotte

Prima di utilizzare il nuovo piano cottura a induzione

• Leggere questa guida, prestando particolare attenzione alla sezione delle "Avvertenze per la Sicurezza".
• Togliere la pellicola protettiva che potrebbe essere presente sul piano cottura a induzione.

Utilizzo dei comandi touch

• I comandi rispondono al tocco, per cui non occorre applicare pressione.
• Utilizzare il polpastrello del dito e non la punta.
• Ogni tocco rilevato produce un segnale acustico.
• Accertarsi che i comandi siano sempre puliti, asciutti e non coperti da oggetti (ad es. utensili o asciugapiatti). Anche un sottile velo d'acqua può impedire il corretto funzionamento dei comandi.

Scelta dei recipienti di cottura più appropriati

- Adoperare solo utensili da cucina idonei per la cottura a induzione. Verificare che sia presente il simbolo della cottura a induzione sull'imballo o sul fondo della pentola.

- È possibile accertarsi che il recipiente di cottura sia idoneo effettuando una prova magnetica. Avvicinare una calamita al fondo della pentola. Se questa viene attratta, la pentola è adatta per la cottura ad induzione.

- Se non si ha a disposizione una calamita:

1. Mettere un certo quantitativo di acqua nella pentola da controllare.

2. Se non lampeggia sul display e l'acqua si scalda, la pentola si può usare.

- Non si possono utilizzare recipienti di cottura realizzati con i seguenti materiali: puro acciaio inossidabile, alluminio o rame senza base magnetica, vetro, legno, porcellana, ceramica e terracotta.

Non utilizzare recipienti di cottura con fondo ruvido o base curva.

Accertarsi che la base della pentola sia liscia, si appoggi uniformemente sul vetro e abbia le stesse dimensioni della zona di cottura. Utilizzare pentole di diametro adeguato, come illustrato nella figura della zona selezionata. La massima efficienza energetica si ottiene adoperando una pentola di diametro leggermente superiore a quello della zona di cottura. Se si utilizza invece una pentola più piccola l'efficienza potrebbe essere inferiore a quanto previsto. Una pentola di dimensioni inferiori a 140 mm potrebbe non essere rilevata dal piano cottura.

Togliere sempre le pentole dal piano cottura a induzione sollevandole - non farle strisciare, in quanto si rischia di graffiare il vetro.

Uso del piano cottura a induzione

Per iniziare la cottura

1. Tenere premuto il comando di accensione/spegnimento (ON/OFF) (C) per 3 secondi. Dopo l'accensione, viene emesso un segnale acustico e tutto il display visualizza "-" a indicare che il piano cottura a induzione è in modalità di standby.

2. Collocare una pentola idonea sulla zona di cottura da utilizzare.

- Accertarsi che il fondo della pentola e la superficie della zona di cottura siano puliti e asciutti.

1. Toccare il tasto di selezione zona di riscaldamento (A) relativo alla zona scaldante su cui si trova la pentola. Il simbolo O selezionato rimane completamente acceso.
2. Regolare il livello di riscaldamento toccando il comando a cursore (D).

DIMINUZIONE POTENZA

AUMENTO POTENZA

• Se non si imposta la potenza entro 1 minuto, il piano cottura a induzione si spegne automaticamente. In tal caso, occorre ricominciare dal punto 1.
• È possibile modificare l'impostazione della temperatura in qualunque momento durante la cottura.

Il display visualizza l'indicazione ≧U≤ lampeggiante alternativamente all'impostazione della temperatura

Significa che:

• la pentola è stata collocata nella zona di cottura sbagliata, oppure
• la pentola che state utilizzando non è adatta per cottura a induzione, oppure
• la pentola è troppo piccola o non è centrata correttamente sulla zona di cottura.
  Il piano non si riscalda se sulla zona di cottura non è stata collocata una pentola adatta. Se non viene collocata una pentola adatta sulla zona di cottura, il display si spegne automaticamente dopo 1 minuto.

Al termine della cottura

1. Toccare il tasto di selezione (A) della zona di riscaldamento che si vuole spegnere.
2. Premere il comando a cursore (D) portandolo al livello "O",
3. Attenzione alle superfici calde

Verrà visualizzata una "H" per indicare quale zona di cottura è calda e non può essere toccata. L'indicazione scompare quando la superficie si è raffreddata a una temperatura sicura. Se occorre scaldare altre pentole, per risparmiare energia è possibile utilizzare il piano cottura ancora caldo.

Uso della funzione Boost

Attivazione della funzione Boost

1. Selezionare la zona di riscaldamento toccando il tasto di selezione zona (A).
2. Toccare il tasto di comando della funzione Boost (E); l'indicatore zona mostrerà "P." e la potenza aumenterà fino al livello Max.

Annullamento della funzione Boost

1. Toccare il tasto di selezione (A) relativo alla zona che si vuole annullare.
2. Toccare il comando a cursore (D) per annullare la funzione Boost; la zona di cottura a questo punto tornerà al livello di potenza "9".
3. Questa funzione è attivabile per qualsiasi zona di cottura.
4. La zona di cottura torna al livello "9" dopo 5 minuti.

Utilizzo della funzione di Blocco bambini

• I comandi possono essere bloccati per impedire utilizzi indesiderati (ad es.i bambini potrebbero accendere accidentalmente le zone di cottura).
• Quando i comandi sono bloccati, sono tutti disabilitati tranne quello di spegnimento.

Per bloccare i comandi

Tenere premuto per 3 secondi il comando di blocco dei tasti (B). L'indicatore del timer riporta "Lo" (basso)

Per sbloccare i comandi

1. Accertarsi che il piano cottura a induzione sia acceso.
2. Tenere premuto per qualche istante il comando di blocco dei tasti (B)
3. A questo punto, è possibile cominciare a utilizzare il piano cottura a induzione.

Quando il piano cottura è in modalità blocco, sono disabilitati tutti i comanditranne quello di spegnimento. In caso di emergenza, sarà sempre possibile spegnere il piano cottura a induzione con il comando di spegnimento, ma prima del successivo utilizzo occorrerà sbloccare il piano cottura stesso

Protezione contro il surriscaldamento

Il sensore di temperatura incorporato è in grado di monitorare la temperatura all'interno del piano cottura a induzione. Se viene rilevata una temperatura eccessiva, il piano cottura a induzione si spegne automaticamente.

Rilevamento di oggetti di piccole dimensioni

Quando viene rilevata la presenza di pentole di dimensioni non idonee o non magnetiche (ad es. alluminio) o altri piccoli oggetti (ad es. coltelli, forchette, chiavi), il piano cottura passa automaticamente alla modalità di standby entro 1 minuto. La ventola continua a raffreddare il piano cottura a induzione per un altro minuto.

Protezione tramite autospegnimento

L'autospegnimento è una funzione di sicurezza per il piano cottura a induzione. Si attiva automaticamente ogni volta che si dimentica acceso il piano cottura. I tempi di funzionamento predefiniti per i vari livelli di intensità di potenza sono indicati nella tabella seguente:

Livello di potenza	1~3	4~6	7~8	9
Timer di funzionamento predefinito (min)	240	180	120	90

Quando si toglie la pentola, il piano cottura a induzione cessa immediatamente di riscaldarsi e si spegne automaticamente dopo 2 minuti.

I portatori di pacemaker cardiaco devono utilizzare questo elettrodomestico dopo consultato il proprio medico.

Rilevamento automatico delle pentole

Questa funzione rileva automaticamente la posizione di una pentola o di una padella. La funzione ponte viene attivata immediatamente a seconda delle dimensioni della pentola o della padella. Basta solo aumentare la potenza con il cursore.

Utilizzo del timer

Il timer può essere adoperato in due modi diversi:

• Si può utilizzare come contaminuti. In questo caso, il timer non spegne alcuna zona di cottura quando il tempo impostato è attivo.
• Si può impostare per spegnere una zona di cottura al termine del tempo impostato.
• È possibile impostare il timer fino a 99 minuti.

Utilizzo del timer come contaminuti

Se non viene selezionata nessuna zona di cottura

1. Accertarsi che il piano cottura sia acceso.
   Nota: si può utilizzare il contaminuti anche se non è stata selezionata nessuna zona di cottura.
2. Toccare il tasto del timer (F). L'indicatore del contaminuti inizia a lampeggiare e il display del timer visualizza "10"; a questo punto è possibile impostare il timer.

3. Impostare il tempo da 1 a 99 minuti toccando i tasti "-" o "+" del timer.
   Suggerimento: toccare il tasto "-" o "+" una sola volta per aumentare o ridurre il tempo con incrementi di 1 minuto.
   Tenere premuto il tasto "-" o "+" del timer per aumentare o ridurre il tempo con incrementi di 10 minuti.
   Toccando i tasti "-" e "+" insieme, il timer si cancella e l'indicatore del timer si spegne.

4. Una volta impostato il tempo, il conto alla rovescia inizia immediatamente. Il display visualizzerà il tempo rimanente.

Nota: il contaminuti funziona solo nella modalità normale.

Impostazione del timer per lo spegnimento di una o più zone di cottura

Se il timer è impostato per una zona:

1. Selezionare la zona di riscaldamento toccando il tasto di selezione zona (A).

2. Premere il tasto del timer (F); l'indicatore del contaminuti inizia a lampeggiare e il display del timer visualizza "10"; a questo punto è possibile impostare il timer.

3. Impostare il tempo da 1 a 99 minuti toccando i tasti "-" o "+" del timer.

Suggerimento: toccare il tasto "-" o "+" una sola volta per aumentare o ridurre il tempo con incrementi di 1 minuto.

Tenere premuto il tasto "-" o "+" del timer per aumentare o ridurre il tempo con incrementi di 10 minuti.

Toccando i tasti "-" e "+" insieme, il timer si cancella e l'indicatore del timer si spegne.

1. Una volta impostato il tempo, il conto alla rovescia inizia immediatamente. Il display visualizza il tempo rimanente e l'indicatore del timer lampeggia per 5 secondi.

NOTA: Il puntino rosso vicino all'indicatore di livello di potenza si accende ad indicare che la zona è stata selezionata.

1. Quando il tempo impostato sul timer di cottura finisce, la corrispondente zona di cottura si spegne automaticamente.

Le altre zone di cottura rimangono in funzione se erano state accese in precedenza.

1. Quando si utilizza contemporaneamente “il timer come allarme” e “il timer per spegnere le zone”, il display visualizza come prima priorità il tempo rimanente dell'allarme. Premere la zona di cottura per visualizzare il tempo rimanente del timer di spegnimento.

Istruzioni per la regolazione della limitazione di potenza (1,5 kW / 2,8 kW / 3,5 kW)

ATTENZIONE! : Solo il rappresentante dell'assistenza autorizzato può effettuare questa regolazione!

Accertarsi che il piano cottura sia spento. Il livello di potenza richiesto può essere impostato effettuando i seguenti passaggi entro 60 secondi:

Passaggio	Utilizzo del pannello di comando	Display
1	Con il piano cottura spento, premere il tasto selezione zona e il tasto timer
2	Il LED indicherà
3	Premere il tasto di selezione della zona per scegliere la limitazione di potenza.	Selezionare in alternativa 1,5/2,8/3,5 kW
4		Uscire dall'impostazione

Indicazione dei guasti e significato

Se si verifica un'anomalia, il piano cottura a induzione si mette automaticamente in autoprotezione e visualizza i seguenti codici di errore:

Messaggio di errore	Possibili cause	Rimedi
U	Nessuna padella o padella inadatta;	Sostituire la padella:
ER03	Un oggetto o un liquido copre i tasti dei comandi	Pulire il pannello comandi
Fi	Problema di connessione tra la scheda display e la scheda madre	1. Cavo di collegamento non inserito correttamente o difettoso;2. Sostituire il sensore della bobina se il cavo dicollegamento è a posto;3. Sostituire la scheda madre o l'alimentatore se il sensore della bobina è a posto.
F3E	Guasto del sensore della temperatura della bobina. (nella zona di cottura per la quale l'indicatore visualizza "E")	Sostituire il sensore della bobina
F4E	Guasto del sensore dellatemperatura della scheda madre. (nella zona di cottura per la quale l'indicatore visualizza "E")	Sostituire la scheda madre
EIE	Temperatura elevata del sensore di temperatura della piastra in vetroceramica	Riavviare dopo che il piano cottura a induzione si è raffreddato.
E2 E	Temperatura alta del sensore di te mperatura IGBT	Riavviare dopo che il piano cottura a induzione si è raffreddato.
E3 E	Tensione di alimentazione anomala (troppo alta)	Controllare se la fonte di alimentazione è normale;Accendere quando la fonte di alimentazione è normale.
E4 E	Tensione di alimentazione anomala (troppo bassa)	Controllare se la fonte di alimentazione è normale;Accendere quando la fonte di alimentazione è normale.
E5 E	Guasto del sensore di temperatura (nella zona di cottura per la quale l'indicatore visualizza "E")	Cavo di collegamento non inserito correttamente o assemblaggio difettoso;

Le indicazioni precedenti sono fornite per valutare e comprendere il significato di guasti comuni. Non smontare da soli l'elettrodomestico per evitare rischi e danni al piano cottura a induzione; rivolgersi al fornitore.

Specifiche tecniche

Zone di cottura	2 zone
Tensione di alimentazione	220–240 V~
Potenza elettrica installata	3500 W
Dimensioni del prodotto LxWxH (Lun×Lar×Alt) (mm)	300x520x60
Dimensioni con incasso AxB (mm)	265x495

Dimensioni e pesi sono approssimativi. Le specifiche e i modelli potranno variare senza preavviso in quanto siamo costantemente impegnati nella ricerca di continue innovazioni dei nostri prodotti.

Installazione

Scelta delle attrezzature per l'installazione

Praticare un foro sul top cucina attenendosi alle dimensioni indicate nel disegno.

Per l'installazione e l'uso è necessario lasciare uno spazio libero intomo al foro pari ad almeno 5 cm.

Accertarsi che lo spessore del top cucina sia di almeno 30 mm. Scegliere un materiale del top cucina resistente al calore, per evitare deformazioni causate dall'irradiazione del calore prodotto dal piano cottura. Attenersi alle indicazioni seguenti:

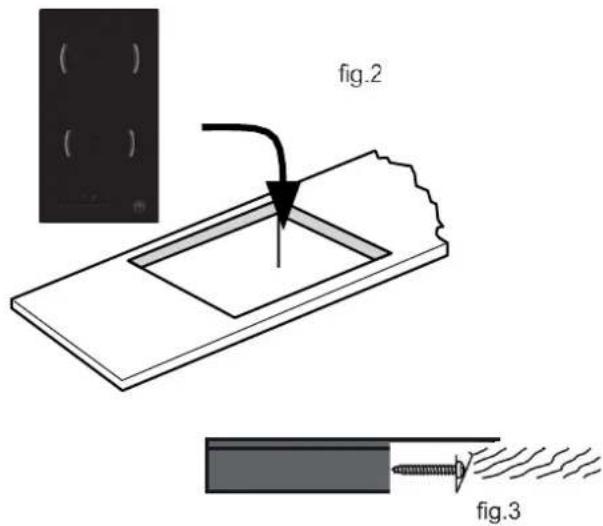

Stendere la guarnizione autoadesiva fornita lungo il bordo inferiore del piano cottura, facendo in modo di sovrapporne le estremità.

02

Non utilizzare adesivi per fissare il piano cottura nel top cucina.

Una volta applicata la guarnizione autoadesiva, posizionare il piano cottura nell'incavo del top cucina. Premere delicatamente il piano cottura verso il basso per spingerlo nel top cucina e assicurare una corretta tenuta lungo il bordo esterno (fig. 3)

Accertarsi sempre che il piano cottura a induzione sia adeguatamente ventilato e che i fori di ingresso e uscita dell'aria non siano ostruiti. Assicurarsi che il piano cottura a induzione funzioni correttamente. Attenersi alle illustrazioni seguenti.

Nota: tra il piano cottura e i pensili sovrastanti deve essere lasciata una distanza di sicurezza di almeno 700 mm.

Se al di sopra del piano cottura è installata una cappa, mantenere come riferimento la distanza indicata nel manuale d'uso della cappa.

A B C D

A (mm)	B (mm)	C (mm)	D
700	20 min.	20 min.	Entrata aria

Controlli da effettuare prima dell'installazione del piano cottura

• Il top cucina deve essere in squadro e livellato, senza elementi strutturali che interferiscono con i requisiti di spazio
  • Il top cucina deve essere realizzato in materiale resistente al calore
• Se il piano cottura viene installato al di sopra di un forno, il forno deve essere dotato di ventola di raffreddamento
• L'installazione deve essere conforme a tutti i requisiti di ingombro, oltre che a tutte le normative e disposizioni vigenti
• Nel cablaggio permanente deve essere incorporato un apposito interruttore sezionatore che permetta di staccare completamente l'elettrodomestico dalla rete di alimentazione principale; tale interruttore deve essere montato e posizionato in accordo con le normative e le disposizioni locali in materia di impianti elettrici.

L'interruttore sezionatore deve essere di tipo approvato e deve fornire una separazione dei contatti in aria di 3 mm in tutti i poli (o in tutti i conduttori attivi [fase] se le normative e locali sugli impianti elettrici permettono questa variazione rispetto alle specifiche)

• Una volta installato il piano cottura, l'interruttore sezionatore deve essere facilmente accessibile per il cliente
• In caso di dubbi relativi all'installazione, rivolgersi agli enti locali e attenersi alle norme vigenti
• Per le superfici delle pareti circostanti al piano cottura scegliere finiture resistenti al calore e facili da pulire (ad es. piastrelle di ceramica).

Controlli da effettuare dopo l'installazione del piano cottura

• Il cavo di alimentazione non deve essere accessibile tramite sportelli o cassetti dei mobiletti
• Deve esserci un flusso adeguato di aria fresca dall'esterno dei mobiletti verso la base del piano cottura
• Se il piano cottura è installato sopra una cassettera o a dei mobiletti, sotto la base del piano cottura deve essere installata una barriera di protezione termica
• L'interruttore sezionatore deve essere facilmente accessibile per il cliente

Precauzioni

1. Il piano cottura a induzione deve essere installato solo da personale o tecnici qualificati.
   Il produttore può mettere a disposizione tecnici professionisti. In nessun caso effettuare l'operazione da soli.
2. Il piano cottura non deve essere installato direttamente su lavastoviglie, frigoriferi, congelatori, lavatrici o asciugatrici, in quanto l'umidità potrebbe danneggiare i componenti elettronici del piano cottura
3. Il piano cottura a induzione deve essere installato in modo da ottimizzare l'irradiazione del calore e quindi incrementarne l'affidabilità.
4. La parete e la zona scaldante a induzione sopra il top cucina devono essere resistenti al calore.
5. Per evitare danni, lo strato a sandwich e l'adesivo devono essere resistenti al calore.

Collegamento del piano cottura alla rete elettrica

Questo piano cottura deve essere collegato alla rete elettrica solo da una persona qualificata. Controlli da effettuare prima del collegamento del piano cottura alla rete elettrica:

1. L'impianto elettrico dell'abitazione deve essere adeguato alla potenza consumata dal piano cottura.

2. La tensione deve corrispondere a quella specificata sulla targhetta dei dati tecnici

3. Le sezioni dei cavi di alimentazione devono resistere al carico specificato sulla targhetta dei dati tecnici. Per collegare il piano cottura alla rete elettrica, non adoperare adattatori, riduttori o dispositivi di derivazione, in quanto possono causare surriscaldamenti e incendi.

Il cavo di alimentazione non deve entrare a contatto con componenti surriscaldati e deve essere collocato in modo che la sua temperatura non superi mai, in nessun punto, i 75°C.

Verificare con un elettricista che l'impianto elettrico domestico sia idoneo senza bisogno di modifiche. Eventuali modifiche dovranno sempre essere eseguite solo da un elettricista qualificato.

Verde-giallo blu marrone PE N1 L1 220-240V~ 220-240V~

• Se il cavo è danneggiato o deve essere sostituito, l'operazione deve essere effettuata da un tecnico dell'assistenza con appositi utensili, in modo da evitare qualsiasi incidente.
• Se l'elettrodomestico è collegato direttamente alla rete è necessario installare un interruttore automatico multipolare con un'apertura minima di 3 mm tra i contatti.
• L'installatore deve accertarsi che il collegamento elettrico sia corretto e che sia conforme alle normative di sicurezza.
  • Il cavo non deve essere piegato o schiacciato.
• Il cavo deve essere controllato con regolarità. E sostituito unicamente da tecnici autorizzati.

SMALTIMENTO: Non smaltire questo prodotto come rifiuto urbano indifferenziato. È necessaria una raccolta differenziata di questi rifiuti al fine di sottoporli a un trattamento specifico.

Sull'elettrodomestico è riportato il simbolo di conformità alla Direttiva europea 2002/96/CE in materia di Rifiuti di apparecchiature elettriche e elettroniche - RAEE (Waste Electrical and Electronic Equipment - WEEE). Il corretto smaltimento di questo elettrodomestico permette di evitare possibili danni all'ambiente e alla salute dell'uomo, che potrebbero altrimenti verificarsi in caso di smaltimento non appropriato.

Il simbolo sul prodotto indica che non può essere trattato come normale rifiuto domestico. Deve essere conferito presso un punto di raccolta appropriato per il riciclaggio di dispositivi elettrici ed elettronici.

Questo elettrodomestico richiede uno smaltimento specializzato. Per ulteriori informazioni relative al trattamento, al recupero e al riciclaggio di questo prodotto, si consiglia di contattare il proprio comune, il proprio servizio di smaltimento rifiuti domestici o il negozio presso il quale è stato acquistato.

Per informazioni più dettagliate relative al trattamento, al recupero e al riciclaggio di questo prodotto, si consiglia di contattare l'ufficio comunale preposto, il proprio servizio di smaltimento rifiuti domestici o il negozio presso il quale è stato acquistato il prodotto.

Safety Warnings
