MANUALE UTENTE DCH254 DEWALT

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

		DCH143 DCH243 DCH253 DCH254 DCH273 DCH274
Tensione V		14,4 18 18 18 18
Tipo 1 1 2 2 1 1
Potenza assorbita W 400 400 400 400 400 400
Velocità a vuoto min		-1	0-1100 0-1150 0-1200 0-1200 0-1100 0-1100
Colpi senza carico per min bpm 0-4350 0-4400 0-4500 0-4500 0-4600 0-4600
Energia a impatto singolo (EPTA 05/2009) J 2,0 2,1 2,1 2,1 2,1 2,1
Max, capacità di foraturaacciaio/legno/calcestruzzo	mm	10/20/20	13/26/20	13/26/24	13/26/24	13/26/24	13/26/24
Mandrino		SDS Plus*	SDS Plus*	SDS Plus*	SDS Plus*	SDS Plus*	SDS Plus*
Diametro collare mm	54 54 54 54 54 54
Tipo batterie		Li-Ion	Li-Ion	Li-Ion	Li-Ion	Li-Ion	Li-Ion
Peso (senza pacco batteria)	kg	2,5	2,4	2,5	2,7	2,5	2,7
Valori di rumorosità e valori di vibrazione (somma vettore triassiale) secondo EN60745-2-6:
Lax(livello pressione sonora delle emissioni)	dB(A)	86 86 86 86 86 86
Lw(x(livello potenza sonora)	dB(A)	97 97 97 97 97 97
K(incertezza per il livello sonoro dato)	dB(A)	3 3 3 3 3 3
Foratura nel calcestruzzo
Valore di emissione delle vibrazioni ah,IID= m/s2		6,6 7,4 6,6 6,6 6,6 6,6
Incertitude K=	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Scalpellatura
Valore di emissione delle vibrazioni ahCheq=	m/s2	5,4 6,0 5,4 5,4 5,4 5,4
Incertitude K=	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Foratura nel metallo
Valore di emissione delle vibrazioni ahD=	m/s2	≤ 2,5	≤ 2,5	≤ 2,5	≤ 2,5	≤ 2,5	≤ 2,5
Incertitude K=	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Avvitamento
Valore di emissione delle vibrazionie ah=	m/s2	≤ 2,5	≤ 2,5	≤ 2,5	≤ 2,5	≤ 2,5	≤ 2,5
Incertitude K=	m/s2	1,5	1,5	1,5	1,5	1,5	1,5

Il livello di emissione di vibrazioni indicato in questo foglio informativo è stato misurato con un test standard fornito in EN60745 e può essere

utilizzato per confrontare utensili fra di loro. Può essere utilizzato per una valutazione preliminare dell'esposizione.

AVVERTENZA: il livello di emissioni delle vibrazioni dichiarato rappresenta le applicazioni principali dell'utensile. Tuttavia, se l'utensile viene utilizzato per diverse applicazioni, con diversi accessori o non viene mantenuto adeguatamente, l'emissione delle vibrazioni può essere diversa. Ciò potrebbe aumentare sensibilmente il livello di esposizione in un dato periodo di lavoro.

Una stima del livello di esposizione alle vibrazioni dovrebbe anche considerare i periodi in cui l'utensile è spento o quando è acceso ma non in funzione. Ciò potrebbe ridurre sensibilmente il livello di esposizione in un dato periodo di lavoro.

Identificare misure di sicurezza addizionali per proteggere l'operatore dagli effetti delle vibrazioni, come: manutenzione dell'utensile e degli accessori, evitare il raffreddamento delle mani, organizzazione dei modelli di lavoro.

Pacco batteria DCB140 DCB141 DCB142
Tipo batterie Li-Ion Li-Ion Li-Ion
Tensione VDC	14,4 14,4 14,4
Capacità Ah 3,0 1,5 4,0
Peso kg	0,53 0,30 0,54
Pacco batteria	DCB143 DCB144 DCB145
Tipo batterie Li-Ion Li-Ion Li-Ion
Tensione VDC	14,4 14,4 14,4
Capacità Ah 2,0 5,0 1,3
Peso kg	0,30 0,52 0,30
Pacco batteria	DCB180 DCB181 DCB182
Tipo batterie Li-Ion Li-Ion Li-Ion
Tensione VDC	18	18	18
Capacità Ah 3,0 1,5 4,0
Peso kg	0,64 0,35 0,61
Pacco batteria	DCB183/B	DCB184/B	DCB185
Tipo batterie Li-Ion Li-Ion Li-Ion
Tensione VDC	18	18	18
Capacità Ah 2,0 5,0 1,3
Peso kg	0,40/0,45 0,62/0,67		0,35

Caricabatteria		DCB105
Tensione di rete	V_AC		230
Tipo batterie			10,8/14,4/18 Li-Ion
Tempo di caricamento approssimativo dei pacchi batteria	min	25 (1,3 Ah)	30 (1,5 Ah)	40 (2,0 Ah)
		55 (3,0 Ah)	70 (4,0 Ah)	90 (5,0 Ah)
Peso	kg 0,49
Caricabatteria		DCB107
Tensione di rete	V_AC		230
Tipo batterie			10,8/14,4/18 Li-Ion
Tempo di caricamento approssimativo dei pacchi batteria	min	60 (1,3 Ah)	70 (1,5 Ah)	90 (2,0 Ah)
		140 (3,0 Ah)	185 (4,0 Ah)	240 (5,0 Ah)
Peso	kg		0,29
Caricabatteria		DCB112
Tensione di rete	V_AC		230
Tipo batterie			10,8/14,4/18 Li-Ion
Tempo di caricamento approssimativo dei pacchi batteria	min	40 (1,3 Ah)	45 (1,5 Ah)	60 (2,0 Ah)
		90 (3,0 Ah)	120 (4,0 Ah)	150 (5,0 Ah)
Peso kg	0,36
Caricabatteria		DCB113
Tensione di rete	V_AC		230
Tipo batterie			10,8/14,4/18 Li-Ion
Tempo di caricamento approssimativo dei pacchi batteria	min	30 (1,3 Ah)	35 (1,5 Ah)	50 (2,0 Ah)
		70 (3,0 Ah)	100 (4,0 Ah)	120 (5,0 Ah)
Peso	kg		0,4
Caricabatteria		DCB115
Tensione di rete	V_AC		230
Tipo batterie			10,8/14,4/18 Li-Ion
Tempo di caricamento approssimativo dei pacchi batteria	min	22 (1.3 Ah)	22 (1.5 Ah)	30 (2.0 Ah)
		45 (3.0 Ah)	60 (4.0 Ah)	75 (5.0 Ah)
Peso	kg		0,5
Fusibili:
Europa	Utensili a 230 V		10 A, rete elettrica

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

ITALIANO

PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personali gravi.

AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.

AVVISO:indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

Segmara il pericolo di scosse elettriche.

Segna rischio di incendi.

Dichiarazione di conformità CE

DIRETTIVA MACCHINE

TASSELLATORE ELETTROPNEUMATICO A BATTERIA A USO INTENSIVO DCH143, DCH243, DCH253, DCH254, DCH273, DCH274

DEWALT dichiara che i prodotti qui descritti nei Dati tecnici sono conformi alle normative: 2006/42/CE, EN60745-1:2009+A11:2010, EN60745-2-6:2010

Questi prodotti sono anche conformi alla Direttiva 2004/108/CE (fino al 19.04.2016), 2014/30/UE (dal 20.04.2016) e 2011/65/UE. Per ulteriori informazioni, contattare DEWALT all'indirizzo seguente o vedere sul retro del manuale.

Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DEWALT.

Mr. Rergel

Markus Rompel

Direttore Progettazione

DEWALT, Richard-Klinger-Strase 11,

D-65510, Idstein, Germania

06.11.2015

AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale di istruzioni.

Avvertenze generali relative alla sicurezza degli elettroutensili

AVVERTENZA! Leggere

attentamente le avvertenze e le istruzioni. La mancata osservanza delle istruzioni seguenti può causare scosse elettriche, incendio e/o gravi lesioni personali.

CONSERVARE TUTTE LE AVVERTENZE E LE ISTRUZIONI PER RIFERIMENTO FUTURO

Il termine “elettroutensile” utilizzato nelle avvertenze fa riferimento sia agli elettroutensili alimentati da rete (tramite cavo), sia a quelli alimentati a batteria (cordless).

1) SICUREZZA DELL'AMBIENTE DI LAVORO

a) Mantenere l'ambiente di lavoro pulito e ben illuminato. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono provocare l'accensione di polvere o fumi.
c) Durante l'uso di un elettroutensile, tenere lontani i bambini e qualsiasi altra persona che si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

2) SICUREZZA DAL PUNTO DI VISTA ELETTRICO

a) Le spine dell'elettroutensile devono essere adatte alla presa di rete. Non modificare mai la spina in alcun modo. Non utilizzare adattatori con gli elettroutensili con collegamento a terra (a massa). Per ridurre il rischio di scosse elettriche evitare di modificare le spine e utilizzare sempre le prese appropriate.
b) Evitare il contatto delle parti del corpo con superfici collegate a terra, quali condotti, radiatori, fornelli e frigoriferi. Se il proprio corpo è collegato a terra, il rischio di scosse elettriche aumenta.
c) Non esporre gli elettroutensili alla pioggia o all'umidità. L'ingresso di acqua in un elettroutensile aumenta il rischio di scosse elettriche.
d) Utilizzare il cavo correttamente. Non utilizzare mai il cavo per spostare, tirare o scollegare l'elettroutensile.

Tenere il cavo al riparo da calore, olio, spigoli o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scosse elettriche aumenta.

e) Durante l'uso dell'elettroutensile in ambienti esterni, utilizzare una prolunga adatta all'uso esterno. Per ridurre il rischio di scosse elettriche, utilizzare un cavo adatto ad ambienti esterni.

f) Se è inevitabile l'uso di un elettroutensile in una zona umida, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L'uso di un interruttore differenziale riduce i rischi di scosse elettriche.

3) SICUREZZA PERSONALE

a) Quando si utilizza un elettroutensile, prestare sempre la massima attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare un elettroutensile se si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso di tali elettroutensili potrebbe provocare gravi lesioni personali.

b) Usare le protezioni antinfortunistiche. Indossare sempre protezioni oculari. L'uso di protezioni antinfortunistiche quali mascherine per la polvere, scarpe antiscivolo, elmetti o cuffie protettive, in condizioni opportune consente di ridurre le lesioni personali.

c) Evitare la messa in funzione non intenzionale. Assicurarsi che l'interruttore sia in posizione off prima di connettere la fonte di corrente e/o il blocco batteria e prima di afferrare o trasportare l'utensile. Se gli elettroutensili vengono trasportati tenendo il dito sull'interruttore o collegati alla rete elettrica con l'interruttore nella posizione on, il rischio di incidenti aumenta.

d) Prima di accendere l'elettroutensile, rimuovere eventuali chiavi o chiavistelli di regolazione. Un chiavistello o una chiave fissati su una parte rotante dell'elettroutensile possono provocare lesioni personali.

e) Prestare attenzione a non perdere l'equilibrio. Mantenere costantemente un buon equilibrio, evitando sbilanciamenti. In questo modo si detiene un maggiore controllo sull'elettroutensile nelle situazioni impreviste.

f) Indossare un abbigliamento adatto. Non indossare abiti larghi o gioielli. Tenere capelli, abiti e guanti lontano dalle parti in movimento. Gli abiti larghi, i gioielli o i capelli

lunghi possono rimanere impigliati nelle parti in movimento.

g) Se la dotazione comprende dispositivi per il collegamento di sistemi di estrazione e raccolta della polvere, collegarli e utilizzarli in modo corretto. La raccolta della polvere può ridurre i pericoli legati alla polvere.

4) USO E MANUTENZIONE DELL'ELETTROUTENSILE

a) Non forzare l'elettroutensile. Utilizzare l'elettroutensile adatto alla situazione. L'elettroutensile svolge il lavoro nel modo migliore e più sicuro quando usato nelle condizioni per cui è stato progettato.

b) Non utilizzare l'elettroutensile se l'interruttore non consente di accenderlo e spegnerlo. Qualsiasi elettroutensile che non possa essere controllato con l'interruttore è pericoloso e deve essere riparato.

c) Disconnettere la presa dalla fonte di corrente e/o dal il blocco batteria dell'elettroutensile prima di effettuare qualsiasi tipo di regolazione, prima di cambiare accessori o riporre l'elettroutensile. Tali misure di sicurezza preventive riducono il rischio di accensione accidentale dell'elettroutensile.

d) Tenere gli elettroutensili lontano dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'elettroutensile e con le presenti istruzioni. Gli elettroutensili sono pericolosi nelle mani di persone non addestrate.

e) Effettuare la manutenzione degli elettroutensili. Verificare che non vi siano errori di allineamento o grippaggio delle parti in movimento, parti rotte e altre situazioni che potrebbero influire sull'uso dell'elettroutensile. In caso di danni, riparare l'elettroutensile prima dell'uso. Molti incidenti sono provocati da elettroutensili su cui non è stata effettuata la corretta manutenzione.

f) Tenere gli utensili da taglio affilati e puliti. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di grippaggio e facilita il controllo.

g) Utilizzare l'elettroutensile, gli accessori, gli utensili da taglio e così via secondo le presenti istruzioni e tenendo in considerazione le condizioni di lavoro e il lavoro da eseguire. L'uso dell'elettroutensile per operazioni diverse da quelle previste può provocare situazioni pericolose.

ITALIANO

5) USO E MANUTENZIONE DELLO STRUMENTO A BATTERIA

a) Effettuare la ricarica solo con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di blocco batteria può provocare un rischio di incendio se utilizzato con un altro blocco batteria.
b) Utilizzare gli elettroutensili solo con blocchi batteria specifici. L'uso di altri blocchi batteria può provocare il rischio di lesioni e incendi.
c) Quando il blocco batteria non è in uso, tenerlo lontano da altri oggetti metallici quali fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono determinare un collegamento tra i terminali. Il cortocircuito dei terminali della batteria può provocare ustioni o incendi.
d) In condizioni di abuso, è possibile che la batteria espella del liquido; evitare il contatto. Se dovesse verificarsi un contatto, sciacquare con acqua. Se il liquido entra in contatto con gli occhi, consultare un medico. Il liquido espulso dalla batteria può causare irritazioni o ustioni.

6) RIPARAZIONI

a) L'elettroutensile deve essere riparato da personale qualificato, utilizzando parti di ricambio identiche. In questo modo viene garantita la sicurezza dell'elettroutensile.

Norme di sicurezza aggiuntive specifiche per tassellatori

• Indossare protezioni acustiche. L'esposizione al rumore può causare danni all'udito.
• Utilizzare le impugnature ausiliarie fornite con l'apparato. La perdita di controllo può causare lesioni personali.
• Sostenere gli apparati elettrici con supporti aventi superfici isolanti quando si eseguono lavorazioni in cui l'accessorio di taglio potrebbe toccare cavi elettrici nascosti. Il contatto con un cavo sotto tensione trasmette la corrente elettrica alle parti metalliche dell'apparato e potrebbe provocare la folgorazione dell'operatore.

• Utilizzare morse o altre attrezzature adatte per sostenere e bloccare il pezzo in lavorazione su un supporto stabile. Il pezzo da lavorare tenuto con le mani o contro il proprio corpo è instabile e può far perdere il controllo dell'apparato.

• Indossare occhiali di sicurezza o altre protezioni per gli occhi. Le operazioni di percussione possono emettere schegge. Tali schegge possono causare danni permanenti alla vista. Indossare una mascherina antipolvere o un respiratore per operazioni che generano polveri. La maggior parte delle applicazioni richiede l'utilizzo di protezioni acustiche.

• Impugnare saldamente l'apparato, sempre. Non tentare di azionare l'apparato sostenendolo con una mano sola. Si consiglia di utilizzare sempre l'impugnatura laterale. Azionare questo apparato con una mano sola causa la perdita di controllo. Anche lo sfondamento o l'impatto con materiali duri come ad esempio sbarre può essere pericoloso. Stringere saldamente l'impugnatura laterale prima dell'utilizzo.
• Non azionare l'apparato per lunghi periodi senza interruzioni. Le vibrazioni causate dall'azionamento del martello possono essere dannose a mani e braccia. Indossare guanti per fornire ulteriore smorzamento e limitare l'esposizione effettuando frequenti pause.
• Non ricondizionare le punte da soli. Il ricondizionamento degli scalpelli deve essere eseguito da un tecnico autorizzato. Gli scalpelli non correttamente ricondizionati possono causare lesioni.
• Indossare i guanti quando l'apparato è in funzione o mentre si sostituiscono gli accessori. Le parti in metallo esposte dell'apparato e gli accessori possono diventare roventi durante il funzionamento. Pezzi di piccole dimensioni di materiale frantumato possono provocare danni alle mani nude.
• Non posare mai l'apparato finché l'accessorio non si sia completamente arrestato. Le punte ancora in movimento potrebbero causare lesioni.
• Non utilizzare il martello per rimuovere eventuali accessori incastrati. Frammenti di metallo o schegge di materiale possono staccarsi e causare lesioni.
• Gli scalpelli leggermente consumati possono essere affilati tramite molatura.
• Tenere il cavo elettrico lontano dalla punta rotante. Non avvolgere il cavo attorno a nessuna parte del corpo. Un cavo elettrico avvolto intorno alla punta rotante può causare lesioni personali e la perdita di controllo.

Altri rischi

I seguenti rischi riguardano l'utilizzo dei trapani a rotopercussione:

- Lesioni causate dal contatto con parti in rotazione o calde dell'elettroutensile.

L'adozione delle norme di sicurezza pertinenti e l'installazione di dispositivi di sicurezza non consentono comunque di eliminare tutti i rischi correlati, ovvero:

• Diminuzione dell'udito.
• Rischio di schiacciamento delle dita durante la sostituzione degli accessori.
• Rischi per la salute causati dall'inalazione di polveri generate da lavori eseguiti su calcestruzzo e/o muratura.

Riferimenti sull'apparato

Sull'apparato sono presenti i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Utilizzare protezioni acustiche.

Utilizzare protezioni oculari.

POSIZIONE DEI CODICI DEI DATI

I codici dei dati, che comprendono anche l'anno di fabbricazione, sono stampati sulla superficie dell'alloggiamento che fa da giunto tra apparato e batteria.

Esempio:

2016 XX XX

Anno di fabbricazione

Istruzioni di sicurezza importanti per tutti i caricabatteria

CONSERVARE LE PRESENTI ISTRUZIONI: Il presente manuale contiene importanti istruzioni di sicurezza e d'uso per caricatori compatibili.

- Prima di utilizzare il caricatore, leggere tutte le istruzioni e gli avvertimenti contrassegnati sul caricatore, la batteria e il prodotto che funziona con la batteria.

AVVERTENZA: rischio di scossa elettrica. Non far penetrare alcun liquido dentro al caricabatterie. Pericolo di scossa elettrica.

ENZA: consigliamo l'utilizzo di un dispositivo di corrente residua con una corrente nominale residua di 30mA o inferiore.

ATTENZIONE: rischio di incendio. Per ridurre il rischio di lesioni, caricare solamente batterie ricaricabili DEWALT. Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali e danni.

ATTENZIONE: i bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.

AVVISO: in certe condizioni, con il caricabatterie inserito nella presa elettrica, il caricabatterie può essere cortocircuitato da corpi estranei. Materiali estranei di natura conduttiva come, a titolo esemplificativo ma non esaustivo, polvere di smerigliatura, schegge metalliche, lana di acciaio, lamine di alluminio o qualsiasi accumulo di particelle metalliche, dovrebbero essere eliminati dalle cavità del caricabatterie. Staccare sempre il caricabatterie dalla presa quando il pacco batteria non è in sede. Staccare il caricabatterie dalla presa prima di cominciare a pulirlo.

• NON provare a caricare il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specificatamente per lavorare insieme.
• Questi caricabatteria non sono previsti per alcun altro utilizzo diverso dal caricare le batterie ricaricabili DEWALT. Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica o folgorazione.
• Non esporre il caricabatteria a pioggia o neve.
• Per staccare dalla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si danneggino entrambi.
• Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altro che lo possa danneggiare o sollecitare.
• Non utilizzare un cavo di prolunga se non è strettamente necessario. L'utilizzo di cavi di prolunga non idonei può dar luogo a rischio di incendio, scossa elettrica o folgorazione.

ITALIANO

• Non mettere alcun oggetto sopra il caricabatteria e non appoggiare il caricabatteria su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare calore interno eccessivo. Tenere il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria viene ventilato con le fessure sopra e sotto l'alloggiamento.
• Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati — farli sostituire immediatamente.
• Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenza autorizzato.
• Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione o incendio.
• Nel caso in cui il cavo di alimentazione fosse danneggiato, è necessario farlo sostituire immediatamente dal produttore, o dal suo agente o da persone qualificate per evitare pericoli.
• Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce tale rischio.
  • Non tentare MAI di collegare fra loro 2 caricabatteria.
• Il caricabatteria è progettato per funzionare con la corrente elettrica da 230 V standard di rete. Non tentare di utilizzarlo con una tensione diversa. Ciò non vale per i caricabatterie da veicolo.

CONSERVARE QUESTE ISTRUZIONI

Caricabatterie

I caricabatteria DCB105, DCB107, DCB112, DCB113 e DCB115 sono compatibili con pacchi batteria agli ioni di litio da 10.8V, 14,4V e 18V XR (DCB123, DCB127, DCB140, DCB141, DCB142, DCB143, DCB144, DCB145, DCB180, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B e DCB185).

I caricabatteria DEWALT non richiedono alcuna regolazione e sono progettati per funzionare nel modo più semplice possibile.

Procedura di carica (Fig. 3)

1. Innestare il caricabatterie in una presa adatta prima di inserire il pacco batteria.
2. Inserire il pacco batteria (F) nel caricabatteria. La luce rossa (in carica) lampeggia continuamente, indicando che è iniziato il processo di carica.
3. Il completamento della carica è indicato dalla spia rossa che rimane ACCESA di continuo. Il pacco è completamente carico e va utilizzato subito o lasciato nel caricabatteria.

NOTA: per garantire la massima prestazione e durata delle batterie Li-lon, caricare completamente la batteria prima di utilizzarla per la prima volta.

Procedura di ricarica

Consultare la tabella sottostante per lo stato di carica del pacco batteria.

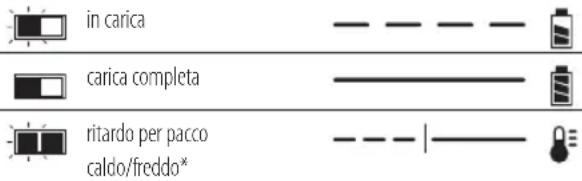

Indicatori di carica: DCB105

in carica carica completa ritardo per pacco caldo/freddo sostituire il pacco batteria

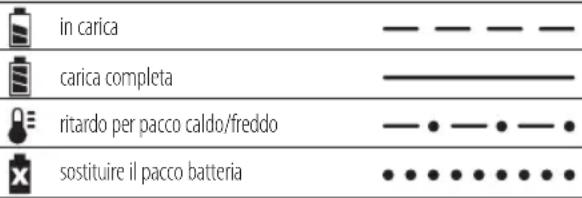

Indicatori di carica: DCB107, DCB112, DCB113, DCB115

in carica carica completa ritardo per pacco caldo/freddo*

* DCB107, DCB112, DCB113, DCB115: la spia rossa continuerà a lampeggiare, ma una spia dell'indicatore gialla sarà illuminata durante questa operazione. Una volta che la batteria avrà raggiunto una temperatura adeguata, la spia gialla si spegnerà e il caricabatteria riprenderà la procedura di caricamento.

I caricabatteria compatibili non caricheranno un pacco batteria difettoso. Il caricabatteria indicherà una batteria difettosa non illuminandosi o visualizzando un motivo lampeggiante con la dicitura pacco batteria o caricabatteria difettoso.

NOTA: questo potrebbe anche indicare un problema del caricabatteria.

Se il caricabatteria indica un problema, portare il caricatore e il pacco batteria presso un centro di assistenza autorizzato per essere testati.

RITARDO PACCO CALDO/FREDDO

Quando il caricabatteria rileva una batteria troppo calda o troppo fredda avvia automaticamente un ritardo pacco caldo/freddo, sospendendo il caricamento finché la batteria non ha raggiunto la temperatura appropriata. Il caricabatteria quindi passa automaticamente alla modalità di caricamento del pacco. Questa funzione garantisce la massima durata della batteria.

Un pacco batteria freddo si caricherà a una velocità circa dimezzata rispetto a un pacco batteria caldo. Il pacco batteria si caricherà a una velocità rallentata per tutto il ciclo di caricamento e non tornerà alla velocità di caricamento massima anche se la batteria si scalda.

SOLO PACCHI BATTERIA AGLI IONI DI LITIO

Gli apparati XR Li-lon (agli ioni di litio) sono progettati con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo.

L'apparato si spegnerà automaticamente se dovesse scattare il Sistema di Protezione Elettronico. In tal caso, riporre la batteria agli ioni di litio sul caricatore finché non è completamente carica.

Istruzioni di sicurezza importanti per tutti i pacchi batteria

Con l'ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione.

Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descritte.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L'inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o i fumi.
• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesioni personali.
• Caricare i pacchi batteria solo nei caricabatteria DEWALT.
  • NON spruzzare o immergere in acqua o in altri liquidi.

- Non immagazzinare o non utilizzare l'apparato e il pacco batteria in posti dove la temperatura raggiunge o supera 40 °C (105 °F) (come nei capannoni o nelle costruzioni metalliche in estate).

AVVERTENZA: non cercare mai di aprire il pacco batteria per alcun motivo. Se l'involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

ZIONE: quando non viene usato, appoggiare l'apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero cadere facilmente.

ISTRUZIONI DI SICUREZZA SPECIFICHE PER IONI DI LITIO (Li-Ion)

• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.
• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l'irritazione. Se sono necessarie cure mediche, l'elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.
• Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche.

AVVERTENZA: rischio di incendio. Il liquido della batteria si può incendiare se esposto a scintilla o a fiamma.

Trasporto

Le batterie DEWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell'Associazione di trasporto aereo internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l'Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state testate conformemente alla sezione 38.3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di merci pericolose.

Nella maggior parte dei casi, il trasporto di un pacco batteria DEWALT sarà esente dalla classificazione nella categoria pienamente regolamentata di Materiale pericoloso di classe 9. In generale, le due casistiche che richiedono il trasporto di Classe 9 sono:

1. Trasporto aereo di più di due pacchi batteria agli ioni di litio DEWALT quando la confezione contiene soltanto pacchi batteria (senza utensili) e
2. Qualsiasi spedizione contenente una batteria agli ioni di litio con una classificazione energetica superiore a 100 Watt ore (Wh). Tutte le batterie agli ioni di litio hanno la classificazione Watt ore contrassegnata sul pacco.

A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concerni i requisiti di imballaggio/etichettatura/contrassegno e documentazione.

Il trasporto delle batterie può causare incendi se i terminali della batteria entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un corto circuito.

Le informazioni contenute nella presente sezione sono fornite in buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È di responsabilità dell'acquirente assicurarsi che le proprie attività sia conformi alle normative in vigore.

Pacco batteria

TIPO BATTERIE

Il modello DCH143 funziona con batterie da 14,4 volt. I modelli DCH243, DCH253, DCH254, DCH273 e DCH274 funzionano con batterie da 18 V.

I pacchi batteria DCB140, DCB141, DCB142, DCB143, DCB144 o DCB145 (14,4 V) possono essere utilizzati sul DCH143.

I pacchi batteria DCB180, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B o DCB185 (18 V) possono essere utilizzati sul DCH243, DCH253, DCH254, DCH273 e DCH274.

Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo fresco e asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando non utilizzati.
2. Per la conservazione nel lungo periodo, si raccomanda di ritirare un pacco batteria completamente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali.

NOTA: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell'uso.

Targhette sul caricabatterie e sul pacco batteria

Oltre ai simboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Vederei Dati Tecnici per il tempo di ricarica.

Batteria in carica.

Batteria carica.

Batteria difettosa.

Ritardo per pacco caldo/freddo.

Non toccare con oggetti conduttivi.

Non caricare pacchi batteria danneggiati.

Non esporre all'acqua.

Far sostituire immediatamente i cavi difettosi.

Caricare esclusivamente a temperature tra 4 °C e 40 °C.

Solo per uso interno.

Smaltire il pacco batteria con la dovuta attenzione per l'ambiente.

Caricare i pacchi batteriaDEWALT esclusivamente con i caricabatteria designati da DEWALT. Il caricamento di pacchi batteria diversi da quelli designati da DEWALT con un caricabatteria DEWALT potrebbero causare un'esplosione o comportare altre situazioni di pericolo.

Non bruciare il pacco batteria.

Contenuto della confezione

La confezione contiene:

1 Tassellatore elettropneumatico a batteria
1 Impugnatura laterale e asta di profondità
1 Caricabatteria
1 Pacco batteria (D1, L1, M1, P1)
2 Pacchi batteria (D2, L2, M2, P2)
3 Pacchi batteria (D3, L3, M3, P3)
1 Mandrino autoserrante (DCH254, DCH274)
1 Kit box
1 Manuale d'istruzioni

NOTA: i pacchi batteria, i caricabatteria e le cassette di trasporto sono inclusi nei modelli-N.

• Verificare eventuali danni all'utensile, ai componenti o agli accessori che possano essere avvenuti durante il trasporto.
• Prima di utilizzare il prodotto, è bene leggere e comprendere interamente questo manuale.

Descrizione (Fig. 1, 3, 7)

AVVERTENZA: non modificare

! l'utensile o alcuna parte di esso. Ciò potrebbe causare a danni o a lesioni personali.

A. Interruttore a velocità variabile
B. Pulsante avanti/indietro
C. Selettore di modalità
D. Torcia (DCH143, DCH253, DCH254, DCH273, DCH274)
E. Impugnatura laterale
F. Pacco batteria
G. Pulsante di rilascio
H. Impugnatura principale

I. Simbolo della punta del trapano (modalità foratura rotativa)
J. Simbolo foratura a percussione (modalità percussione rotativa)
K. Simbolo del martello (modalità solo percussione)

L. Portapunte SDS Plus®

M. Manicotto

N. Pulsante dell'indicatore di carburante

O. Coperchio per la polvere

P. Collare di bloccaggio

Q. Mandrino autoserrante (DCH273, DCH274)

R. Gancio per cinghia (DCH273, DCH274)

S Pulsante di selezione della modalità

T. Collegamento elettrico del sistema di aspirazione della polvere

DESTINAZIONE D'USO

I tassellatori elettropneumatici a batteria DCH143, DCH243, DCH253, DCH254, DCH273 e DCH274 sono stati progettati per eseguire in modo professionale foratura, tassellatura, avvitamento e per scheggiatura leggera.

NON utilizzare in ambienti umidi o in presenza di liquidi o gas infiammabili.

Questi tassellatori elettropneumatici sono apparati elettrici per uso professionale.

NON CONSENTIRE ai bambini di avvicinarsi all'utensile. Se inesperti, non utilizzare questo utensile previa sorveglianza.

- Questo prodotto non è destinato per l'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che

ITALIANO

non abbiano ottenuto sorveglianza o istruzioni riguardo all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.

Sicurezza elettrica

Il motore elettrico è predisposto per operare con un'unica tensione. Verificare sempre che la tensione del blocco batteria corrisponda alla tensione sulla targhetta. Verificare inoltre che la tensione del caricabatteria corrisponda a quella della rete elettrica.

IlcaricabatteriaD EWALT è dotato di doppio isolamento secondo la norma EN60335; pertanto non è necessaria la messa a terra.

Se il cavo di alimentazione è danneggiato, è necessario sostituirlo con un cavo apposito, disponibile presso il centro di assistenza DEWALT.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II (doppio isolamento) - utensili elettrici

Tipo 12 per la classe I (messa a terra) - utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Uso di una prolunga

È preferibile non utilizzare una prolunga, tranne nei casi in cui sia assolutamente necessario. Utilizzare una prolunga approvata, adatta per la tensione in ingresso del caricabatteria (vedere i Dati tecnici). La dimensione minima del conduttore è 1 mm²; la lunghezza massima è 30 m.

Se si utilizza un avvolgitore, estrarre il cavo per l'intera lunghezza.

MONTAGGIO E REGOLAZIONI

AVVERTENZA: prima di effettuare montaggio e regolazioni, rimuovere sempre il blocco batteria. Spegnere sempre l'utensile prima di inserire o rimuovere il blocco batteria.

AVVERTENZA: usare solo blocchi batteria e caricabatteria DEWALT.

Inserimento e rimozione del pacco batteria dall'utensile (Fig. 3)

AVVERTENZA: per ridurre il rischio di lesioni, non premere mai il pulsante di rilascio della batteria senza rimuovere il pacco batteria. La pressione del pulsante di rilascio della batteria senza rimuovere il pacco batteria può causare la caduta improvvisa del pacco batteria.

NOTA: per risultati ottimali, assicurarsi che il pacco batteria sia completamente carico.

PER INSTALLARE IL PACCO BATTERIA NELL'IMPUGNATURA DELL'APPARATO

1. Allineare il pacco batteria (F) alle guide all'interno dell'impugnatura dell'apparato (Fig. 3).
2. Farlo scorrere nell'impugnatura finché il pacco batteria non è saldamente posizionato nell'apparato e assicurarsi che non si disinnesti.

PER RIMUOVERE IL PACCO BATTERIA DALL'APPARATO

1. Premere il pulsante di rilascio della batteria (G) ed estrarre il pacco batteria dall'impugnatura dell'apparato.
2. Inserire il pacco batteria nel caricatore come descritto nella sezione caricabatteria di questo manuale.

PACCHI BATTERIA CON INDICATORE DEL LIVELLO DI CARBURANTE (FIG. 3)

Alcuni pacchi batteria DEWALT comprendono un indicatore del livello di carburante costituito da tre spie LED verdi che indicano il livello di carica rimanente nel pacco batteria.

Per azionare l'indicatore del carburante, premere e tenere premuto il pulsante dell'indicatore del carburante (N). Una combinazione di tre spie LED verdi si illumina per designare il livello di carica residua. Quando il livello di carica nella batteria scende al di sotto del limite utilizzabile, l'indicatore del carburante non si illumina e sarà necessario ricaricare la batteria.

NOTA: l'indicatore del carburante è solo un'indicazione del livello di carica residua sul pacco batteria. Non indica la funzionalità dell'apparato ed è soggetto a variazioni in base ai componenti prodotto, alla temperatura e all'applicazione dell'utente finale.

Interruttore di azionamento a velocità variabile (Fig. 1)

Per accendere l'utensile premere l'interruttore a grilletto (A). Per spegnere l'utensile rilasciare l'interruttore a grilletto. L'utensile è dotato di freno.

Il portapunte si arresta non appena l'interruttore di azionamento viene rilasciato completamente.

L'interruttore a velocità variabile permette di selezionare la velocità più adatta al tipo di applicazione che si sta eseguendo. Più si preme l'interruttore, maggiore sarà la velocità di funzionamento dell'apparato. Per massimizzare la durata dell'apparato, utilizzare la velocità variabile solamente per fori di partenza o di fissaggio.

NOTA: l'utilizzo prolungato a velocità variabile è sconsigliato. Ciò potrebbe danneggiare l'interruttore e deve essere evitato.

Impugnatura laterale (Fig. 1)

AVVERTENZA: per ridurre il rischio di lesioni personali, utilizzare SEMPRE l'utensile con l'impugnatura laterale installata correttamente. In caso contrario l'impugnatura potrebbe scivolare durante il funzionamento causando la perdita di controllo dell'utensile. Afferrare l'utensile con entrambe le mani per aumentare il controllo.

L'impugnatura laterale (E) si aggancia alla parte anteriore dello scomparto cambio marce e può essere ruotata per permettere l'uso con la mano destra o sinistra. L'impugnatura laterale deve essere stretta a sufficienza per resistere all'azione di torsione dell'apparato, in caso di grippaggio o blocco dell'accessorio. Assicurarsi di afferrare l'impugnatura laterale all'estremità opposta per controllare l'utensile in fase di stallo.

Per allentare l'impugnatura laterale, ruotare in senso anti-orario.

Pulsante avvitamento/svitamento (Fig. 1, 2)

AVVERTENZA: attendere sempre che il motore sia completamente fermo prima di invertire il senso di rotazione.

Il pulsante avvitamento/svitamento (B) determina la direzione di rotazione della punta dell'utensile e viene inoltre utilizzato come pulsante di blocco.

Per selezionare la rotazione diretta, rilasciare l'interruttore a grilletto e premere il pulsante di avvitamento/svitamento sul lato destro dell'utensile.

Per selezionare la rotazione inversa, rilasciare l'interruttore a grilletto e premere il pulsante di avvitamento/svitamento sul lato destro dell'utensile.

La posizione centrale del pulsante di controllo blocca l'utensile in posizione spenta. Quando si modifica la posizione del pulsante di controllo assicurarsi di aver rilasciato il grilletto.

NOTA: La prima volta che l'utensile viene messo in moto dopo un cambio della direzione di rotazione, è possibile sentire uno scatto al momento dell'avvio. Questa è una condizione normale e non indica la presenza di problemi.

Luce di lavoro (Fig. 1)

DCH143, DCH253, DCH254, DCH273, DCH274

C'è una torcia (D) situata sul davanti dell'apparato. La torcia viene attivata appena si preme l'interruttore di azionamento. La torcia viene attivata quando si preme l'interruttore di azionamento e si spegnerà automaticamente 20 secondi dopo che l'interruttore di azionamento è stato rilasciato. Se l'interruttore di azionamento rimane premuto, la torcia rimarrà accesa.

NOTA: la torcia è intesa per la superficie immediata di lavoro e non deve essere usata come torcia per illuminazione.

Selezione della modalità di funzionamento (Fig. 1)

AVVERTENZA: non selezionare la modalità di funzionamento quando l'utensile è in funzione.

L'apparato è dotato di un selettore di modalità separato (C) per passare dalla foratura rotativa, alla foratura a percussione rotativa e alla sola percussione.

ratura rotativa: per avvitatura, lavorisu acciaio, legno e plastica.

Foratura a percussione: per lavori sucalcestruzzo e muratura.

Solo martellamento: per scalpellaturaleggera.

Prima di tentare di ruotare il pulsante di selezione della modalità, premere il pulsante di selezione della modalità (S). Per la foratura rotativa, ruotare il selettore di modalità (C) finché la freccia non punta al simbolo della punta del trapano (I). Per la modalità foratura a percussione rotativa, allineare la freccia al simbolo del martello a percussione (J). Per la modalità di solo martellamento, allineare la freccia al simbolo del martello (K).

ITALIANO

NOTA: il selettore di modalità (C) deve sempre trovarsi in modalità foratura rotativa, foratura a percussione rotativa o solo martellamento. Non vi sono posizioni di funzionamento tra l'una e l'altra.

Controllo attivo delle vibrazioni (Fig. 1)

Il controllo attivo delle vibrazioni neutralizza levibrazioni di rimbalzo dal meccanismo del tassellatore. Riducendo le vibrazioni sulla mano e sul braccio, permette un uso più confortevole per periodi maggiori di tempo ed aumenta la durata dell'unità. Durante il funzionamento, un meccanismo a molla controbilancia le forze di vibrazione. Questa può essere rilevata dall'effetto ammortizzante quando viene applicata pressione sull'apparato. Assicurarsi che la molla sia innestata, ma non troppo saldamente. Il meccanismo deve essere lasciato libero di "muoversi."

Gancio per la cinghia (Fig. 1, 4) DCH273, DCH274

Un gancio per la cinghia (R) è montato al di sotto dell'impugnatura principale (H) sul lato sinistro dell'apparato. Per estendere la cinghia, estrarla dal lato dell'apparato. Per riporre la cinghia, spingerla indietro a filo con il lato dell'apparato. Il gancio per la cinghia (R) può essere posizionato a sinistra o a destra dell'apparato per adattarsi agli utenti mancini o destrorsi.

1. Posizionare il gancio della cinghia in posizione estesa e rimuovere la vite a testa esagonale che si trova sul lato inferiore dell'impugnatura principale.
2. Estrarre il gancio della cinghia fino a quando non si sgancia dall'unità.
3. Reinserire il gancio della cinghia nel lato desiderato e spingerlo nella scanalatura. NOTA: su alcuni modelli, la scanalatura può essere coperta con un adesivo. Rimuovere l'adesivo o perforarlo per esporre la scanalatura al di sotto.
4. Reinserire la vite esagonale e serrarla saldamente.

Se non si desidera utilizzarle il gancio, è possibile rimuoverlo completamente.

Portapunte SDS Plus® (Fig. 5)

Per inserire la punta di un trapano o di uno scalpello, inserire la punta di perforazione di circa 19 mm (3/4") nel portapunte SDS Plus® (L). Spingere e ruotare la punta finché non si blocca in posizione. La punta verrà tenuta saldamente.

Per rilasciare la punta, tirare il manicotto (M) all'indietro e rimuovere la punta.

Sostituzione del portapunte SDS Plus® con il mandrino senza chiave (Fig. 7)

DCH254, DCH274

1. Ruotare il collare di bloccaggio (P) fino alla posizione di sblocco ed estrarre il portapunte SDS Plus® (L).
2. Spingere il mandrino senza chiave (Q) sull'albero e ruotare il collare di bloccaggio fino a bloccarlo.
3. Per sostituire il mandrino senza chiave con il portapunte SDS Plus® smontare prima il mandrino senza chiave seguendo la stessa procedura usata per rimuovere il portapunte SDS Plus®. Poi riposizionare il portapunte SDS Plus® seguendo la stessa procedura usata per sostituire il mandrino senza chiave.

AVVERTENZA: non impiegare mai mandrini standard nel modo operativo di foratura con percussione.

Limitatore di coppia

Vi sono diverse tipologie di limitatori di coppia montati. I modelli DCH143, DCH243, DCH253 e DCH254 hanno un limitatore di coppia meccanico montato, mentre quello sui modelli DCH273 e DCH274 è di tipo elettronico.

In caso di inceppamento di una punta da trapano, la trasmissione al mandrino del trapano viene interrotta. Sulle unità dotate di una frizione meccanica l'indicazione di attivazione della frizione sarà un suono sibilante udibile insieme a una maggiore vibrazione. Se la frizione elettronica si attiva, il motore viene ripetutamente acceso e spento per alcuni secondi per replicare il meccanismo di rimando associato ad una frizione meccanica. Rilasciare e premere il grilletto per innestare nuovamente la trasmissione.

A causa delle forze risultanti, tenere sempre l'apparato con entrambe le mani e adottare una posizione stabile.

Sistema di aspirazione delle polveri (Fig. 1)

Un apposito sistema di aspirazione delle polveri integrato (D25303DH) è disponibile e può essere acquistato separatamente.

Per il funzionamento, il modello D25303DH utilizza un collegamento elettrico (T) al tassellatore elettropneumatico.

I modelli dei tassellatori elettropneumatici DCH253, DCH254 (solo TIPO 2), DCH273 e DCH274 sono dotati di un collegamento elettrico (T).

NOTA: il modello D25303DH non è compatibile con le versioni DCH143, DCH243 o di TIPO 1 dei modelli DCH253 e DCH254.

Il modello DCH274 è fornito insieme al modello D25303DH e a un kit box completo come il modello DCH275.

FUNZIONAMENTO

Istruzioni per l'uso

AVVERTENZA: • Osservare sen

• Oceivare sempre le istruzioni per la sicurezza e le normative vigenti.
• Accertarsi di non forare in prossimità di tubi o fili elettrici.
• Esercitare una pressione adeguata sull'utensile (circa 5 kg). La pressione eccessiva non solo non aumenta la velocità di foratura ma diminuisce anche la durata dell'utensile.
• Per non danneggiare il parapolvere (O), si eviti di trapanare o di spingere l'elettroutensile troppo a fondo.
• Impugnare sempre l'elettroutensile con entrambe le mani e garantire una posizione sicura. Far funzionare sempre l'elettroutensile con l'impugnatura laterale montata correttamente.

'ENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/ installazione di dotazioni o accessori.

Corretto posizionamento delle mani (Fig. 1, 6)

AVVERTENZA: per ridurre il rischio di lesioni personali gravi, tenere le mani SEMPRE nella posizione corretta, come illustrato in figura 6.

AVVERTENZA: per ridurre il rischio di lesioni personali gravi, mantenere SEMPRE l'apparato con presa sicura per prevenire reazioni improvise.

La corretta posizione delle mani richiede che una mano sia posizionata sull'impugnatura principale (H), mentre l'altra sull'impugnatura laterale (E).

Funzionamento del trapano (Fig. 1)

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'utensile e scollegarlo dall'alimentazione elettrica prima di eseguire qualsiasi regolazione o rimuovere/installare un accessorio.

AVVERTENZA: per ridurre il rischio di lesioni personali, accertarsi SEMPRE che il pezzo sia stato ancorato o fissato perfettamente. Durante la foratura di materiali di piccolo spessore utilizzare un blocco di legno come supporto per evitare di danneggiare il materiale.

FORATURA CON PERCUSSIONE (FIG. 1)

1. Mettere il selettore di modalità (C) in posizione di "foratura a percussione".
2. Inserire la punta appropriata. Per ottenere i migliori risultati impiegare punte al carburo di alta qualità.
3. Regolare l'impugnatura laterale (E).
4. Fare un segno laddove si intende praticare il foro.
5. Collocare la punta sull'area prescelta e accendere l'elettroutensile.

FORATURA CON ROTAZIONE (FIG. 1)

1. Mettere il selettore di modalità (C) in posizione di "foratura rotativa".
2. Attenersi, tra le istruzioni successive, a quelle pertinenti all'elettoutensile in uso:
3. Installare il gruppo mandrino / adattatore (DCH143, DCH243, DCH253, DCH273). Sono disponibili speciali adattatori SDS Plus® a sezione filettata per mandrini standard da 10 o 13 mm che consentono di impiegare punte a gambo rettilineo.
4. Sostituzione del portapunte SDS Plus® con il mandrino senza chiave (DCH254, DCH274)
5. Procedere come descritto per la foratura con percussione.

AVVERTENZA: non impiegare mai mandrini standard nel modo operativo di foratura con percussione.

AVVITATURA (FIG. 1)

1. Mettere il selettore di modalità (C) in posizione di "foratura rotativa".
2. Selezionare il senso di rotazione.
3. Attenersi, tra le istruzioni successive, a quelle pertinenti all'elettoutensile in uso:

- Inserire lo speciale adattatore di avvitatura SDS Plus® per le applicazioni con punte di avvitatura esagonali (DCH143, DCH243, DCH253, DCH273).

- Sostituzione del portapunte SDS Plus con il mandrino senza chiave (DCH254, DCH274)

1. Inserire la punta di avvitatura adatta. Per l'avvitatura/svitatura di viti a testa con intaglio, impiegare sempre punte provviste di manicotto instradatore.
2. Premere dolcemente il grilletto a velocità variabile (A) per evitare di danneggiare la testa della vite. Durante la rotazione all'indietro (sinistrorsa) la velocità di rotazione viene automaticamente ridotta per facilitare la rimozione della vite.
3. Quando la vite è a filo con il pezzo da lavorare, rilasciare l'interruttore a velocità variabile per evitare che la testa della vite penetri nel pezzo da lavorare.

SCALPELLATURA (FIG. 1)

1. Mettere il selettore di modalità (C) in posizione di "solo martellamento".
2. Inserire lo scalpello adatto e verificare che sia correttamente bloccato.
3. Regolare l'impugnatura laterale (E).
4. Accendere l'elettroutensile e iniziare a lavorare.

Dopo aver commutato per passare da percussione a foratura potrebbe essere necessario far girare brevemente il motore per consentire l'innesto degli ingranaggi.

AVVARTENZA:

• Non impiegare il presente elettroutensile per miscelare o pompare fluidi altamente combustibili o esplosivi (benzin, alcool, ecc.).
• Non utilizzare per miscelare o agitare liquidi infiammabili indicati come tali.

MANUTENZIONE

Questo apparato DEWALT è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell'apparato e sottoporlo a pulizia periodica.

ENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

Le operazioni di riparazione e manutenzione di questo utensile non possono essere realizzate dall'utente. Portare l'utensile da un riparatore autorizzato DEWALT dopo circa 40 ore d'uso. Se sorgono problemi prima di questo termine, rivolgersi ad un riparatore DEWALT autorizzato.

Il caricabatteria e il pacco batteria non sono parti riparabili. Non vi sono parti riparabili all'interno.

Lubrificazione

L'apparato non richiede alcuna ulteriore lubrificazione.

Pulizia

AVVERTENZA: soffiare via la

polvere dall'alloggiamento con aria compressa, non appena vi sia sporco visibile all'interno e intorno alle prese d'aria di ventilazione. Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati.

AVVERTENZA: non utilizzare solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

ISTRUZIONI PER LA PULIZIA DEL CARICABATTERIA

AVVERTENZA: rischio di scossa elettrica. Staccare il caricabatteria dalla presa di corrente prima della pulizia. Sporco e grasso vengono rimossi dall'esterno del caricabatteria con un panno o uno spazzolino non metallico. Non utilizzare acqua né detergenti di alcun tipo.

Accessori su richiesta

AVVERTENZA: su questo prodotto sono stati collaudati soltanto gli accessori offerti da DEWALT, quindi l'utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati DEWALT.

Sono disponibili come accessori opzionali vari tipi di scalpelli e punte da trapano SDS Plus®.

Gli accessori e le prolunghe utilizzati devono essere lubrificati regolarmente; in particolare gli accessori SDS Plus®.

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

Rispetto ambientale

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i normali rifiuti domestici.

Prodotti e batterie contengono materiali che possono essere recuperati o riciclati diminuendo la domanda di materie prime. Si prega di riciclare prodotti elettrici e batterie secondo le disposizioni locali. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.

Pacco batteria ricaricabile

Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria va smaltito con la dovuta cura per l'ambiente.

• Far scaricare completamente il pacco batterie, poi rimuoverlo dall'apparato.
• Le batterie Li-Ion, NiCd e NiMH sono riciclabili. Consegnarle al proprio concessionario o presso un'apposita stazione di riciclaggio. Le batterie raccolte verranno riciclate o smaltite in modo appropriato.

SNOERLOZE ROTERENDE HAMERBOOR VOOR ZWARE TOEPASSINGEN

DCH143, DCH243, DCH253, DCH254, DCH273, DCH274
