MANUALE UTENTE VÄLBILDAD 204.675.92 IKEA

Consultare l'ultima pagina di questo manuale dove è riportato l'elenco completo dei Centri Assistenza IKEA Autorizzati con i relativi numeri telefonici nazionali.

Contents

Informazioni sulla sicurezza 73		Funzione di Gestione della potenza 85
Installazione	77	Guida all'uso delle pentole 86
Collegamento elettrico 78		Pulizia e manutenzione 87
Descrizione del prodotto 79		Risoluzione dei problemi 88
Indicatori	79	Dati tecnici 90
Pannello comandi 80		Efficienza energetica del piano cottura 90
Limitazione della potenza 81		Targhetta dati 91
Funzioni	82	Aspetti ambientali 92
Tabella di cottura 84		GARANZIA IKEA 92

Informazioni sulla sicurezza

Per la propria sicurezza e per assicurare il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio. Questi piani cottura dispongono di sistemi di induzione conformi ai requisiti delle direttive EMC e EMF e non dovrebbero interferire con altri dispositivi elettronici. I portatori di pacemaker o altri impianti elettronici devono consultare il proprio medico o il produttore del dispositivo impiantato per valutarne il grado di suscettibilità alle interferenze.

⚠️ I collegamenti elettrici devono essere eseguiti da un tecnico competente. Prima di eseguire il collegamento elettrico, leggere la sezione COLLEGAMENTO ELETTRICO.

Per gli apparecchi con cavo di alimentazione, i morsetti o la sezione dei fili tra il punto di ancoraggio del cavo e i morsetti devono essere disposti in modo tale da consentire di estrarre il conduttore sotto tensione a monte del cavo di terra in caso di fuoriuscita dal suo ancoraggio.

- Il fabbricante non potrà essere ritenuto responsabile per

eventuali danni risultanti da un'installazione o utilizzazione impropria.

• Controllare che l'alimentazione di rete corrisponda a quella indicata sulla targhetta dati fissata all'interno del prodotto.
• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di una adeguata messa a terra
• Collegare il prodotto alla rete elettrica utilizzando un interruttore onnipolare.
• Se il cavo di alimentazione è danneggiato, è necessario farlo sostituire dal produttore, da un centro assistenza autorizzato o da un tecnico competente per evitare qualsiasi rischio o situazione di pericolo.

AVVERTENZA: Prima di installare l'apparecchio, rimuovere le pellicole di protezione.

- Usare solo le viti e gli altri articoli di ferramenta forniti insieme all'apparecchio.

AVVERTENZA: La mancata installazione delle viti o dei dispositivi di fissaggio come descritto nelle presenti istruzioni può comportare rischi di scosse elettriche.

• Le operazioni di pulizia e manutenzione non devono essere effettuate da bambini, a meno che non siano sorvegliati da un adulto.
• I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.
• Questo apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o prive di esperienza e conoscenze, a meno che non siano attentamente sorvegliate e istruite in merito all'utilizzo sicuro dell'apparecchio da una persona responsabile per la loro

sicurezza.

- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti in merito all'utilizzo sicuro dell'apparecchio e ai pericoli che ciò comporta. Non lasciare che i bambini giochi con l'apparecchio.

⚠ AVVERTENZA: L'apparecchio e le sue parti accessibili diventano molto caldi durante l'uso.

Prestare grande attenzione a non toccare le resistenze.

Tenere lontani i bambini di età inferiore a 8 anni, a meno che non siano costantemente sorvegliati.

AVVERTENZA: Se la superficie presenta incrinature, spegnere l'apparecchio per evitare il rischio di scosse elettriche.

• Non azionare l'apparecchio se la superficie è incrinata o se vi sono danni visibili nello spessore del materiale.
• Non toccare l'apparecchio con le mani o parti del corpo bagnate.
• Non utilizzare apparecchi a vapore per la pulizia del prodotto.
• Non appoggiare sulla superficie del piano cottura oggetti metallici come coltelli, forchette, cucchiai e coperchi, perché possono surriscaldarsi.
• Utilizzare l'apposito comando per spegnere il piano cottura dopo l'uso; non affidarsi ai sensori delle pentole.

AVVERTENZA: È pericoloso lasciare incustodito il piano cottura quando si utilizzano olio o grassi, perché potrebbe crearsi una situazione di pericolo e svilupparsi un incendio. Non tentare MAI di estinguere eventuali fiamme con acqua, ma spegnere l'apparecchio e soffocare le fiamme per esempio con un coperchio o una coperta antifiamma.

ATTENZIONE: Il processo di cottura deve essere sorvegliato. Un breve procedimento di cottura deve essere sorvegliato costantemente.

- L'apparecchio non è progettato per essere messo in funzione per mezzo di un timer esterno o un sistema di telecomando separato.

AVVERTENZA: Pericolo di incendio: non appoggiare oggetti sulle superfici di cottura.

- L'apparecchio deve essere installato in modo da permettere il sezionamento dall'alimentazione elettrica con un'apertura tra i contatti (3 mm) che assicuri il sezionamento completo in condizioni di sovraccarico di categoria III.

- L'apparecchio non deve mai essere esposto agli agenti atmosferici (pioggia, sole).

- Tenere gli imballaggi fuori dalla portata dei bambini e di animali domestici.

- Assicurarsi che il dispositivo sia collegato direttamente alla presa di corrente.

- Non utilizzare adattatori, prese multiple o prolunghe per collegare il dispositivo.

- Non usare mai l'apparecchio per scopi diversi da quelli per i quali è stato progettato.

- Le friggitrici devono essere costantemente sorvegliate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

- Non azionare l'apparecchio utilizzando un timer esterno o un sistema di telecomando separato.

- L'apparecchio non deve mai essere installato dietro uno sportello decorativo, per evitare che possa surriscaldarsi.

- Non stare in piedi sull'apparecchio, perché si potrebbe danneggiare.

- Non appoggiare pentole e padelle sul bordo, perché potrebbero danneggiarsi i giunti in silicone.

Installazione

Per la procedura di installazione è obbligatorio attenersi alle leggi, ordinanze, direttive e norme (regolamenti per la sicurezza degli impianti elettrici, il corretto riciclaggio dei componenti, ecc.) in vigore nel paese di utilizzo!

• Per maggiori informazioni sull'installazione, consultare le Istruzioni di montaggio.
• Non utilizzare un sigillante siliconico tra l'apparecchio e il piano di lavoro.
• Verificare che lo spazio sottostante il piano cottura sia sufficiente per la circolazione dell'aria. Fare riferimento alle Istruzioni di montaggio.
• Il fondo dell'apparecchio può diventare molto caldo. Se l'apparecchio è installato sopra cassetti, assicurarsi di installare un pannello di separazione ignifugo sotto l'apparecchio per impedire l'accesso al fondo. Fare riferimento alle Istruzioni di montaggio.
• La ventilazione dell'apparecchio deve essere conforme alle istruzioni del produttore.
• Creare un'apertura anteriore di almeno 28 cm2 nel blocco cucina che deve alloggiare il piano cottura per permettere una corretta aerazione del prodotto.

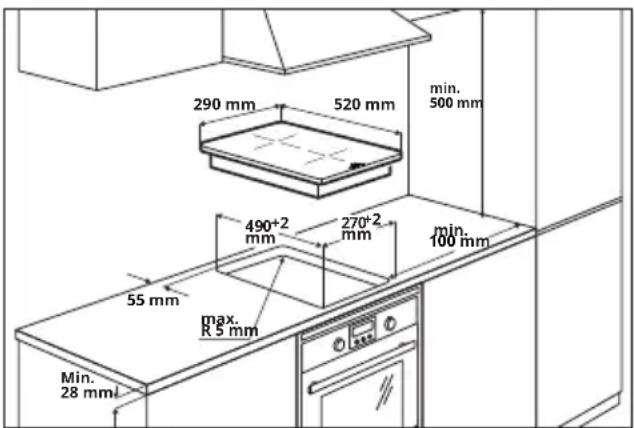

Requisiti del blocco cucina

- Se l'apparecchio è montato su materiali infiammabili, è necessario osservare rigorosamente le linee guida e i regolamenti relativi agli impianti in bassa tensione e le norme di prevenzione degli incendi.

• Per le unità da incasso, i componenti (in materiale plastico e legno impiallacciato) devono essere applicati con collanti termoresistenti (min. 85 °C): l'uso di materiali e collanti non idonei può causare deformazioni o distacchi dei componenti.
• È consentito l'uso di profili in legno massiccio attorno al piano di lavoro dietro l'apparecchio, a condizione che le distanze minime siano sempre conformi alle indicazioni fornite nei disegni di installazione.

290 mm 520 mm min. 500 mm 490+2 mm 270+2 mm min. 100 mm 55 mm max. R 5 mm Min. 28 mm

- Per maggiori informazioni sull'installazione, consultare le Istruzioni di montaggio.

- Se non c'è un forno sotto il piano cottura, installare un pannello di separazione sotto l'apparecchio come illustrato nelle Istruzioni di montaggio.

Collegamento elettrico

AVVERTENZA: Tutti i collegamenti elettrici devono essere eseguiti da un installatore autorizzato.

• Prima di eseguire i collegamenti, verificare che la tensione nominale dell'apparecchio indicata sulla targhetta dati corrisponda alla tensione della rete di alimentazione. La targhetta dati è applicata sul lato inferiore del piano cottura.
• Seguire lo schema di collegamento (collocato sul lato inferiore del piano cottura).
• Usare esclusivamente componenti originali forniti dal servizio ricambi.
  • L'apparecchio è fornito con un cavo di collegamento.
• Se il cavo di alimentazione è danneggiato, sostituirlo con il ricambio originale appropriato. Contattare il call center del proprio negozio IKEA.

Attenzione! Non effettuare saldature sui cavi!

Collegamento elettrico

• I collegamenti elettrici devono essere eseguiti da un tecnico specializzato.
- Questo apparecchio presenta un collegamento del tipo a "Y" con un cavo di tipo H05V2V2-F. Connessione MONOFASE: sezione min. dei conduttori: 3x1,5 mm².
- I morsetti di collegamento sono accessibili rimuovendo la copertura della scatola di giunzione.

• Verificare che le caratteristiche dell'impianto elettrico domestico (tensione, potenza massima e corrente) siano compatibili con quelle dell'apparecchio.
• Collegare l'apparecchio come mostrato nello schema (in conformità alle norme di riferimento per la tensione di rete vigenti a livello nazionale).

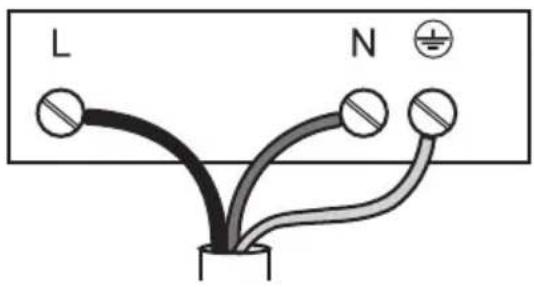

Schema di collegamento

220V-240V 1N \~

L N

L Marrone

N Blu

Giallo / Verde

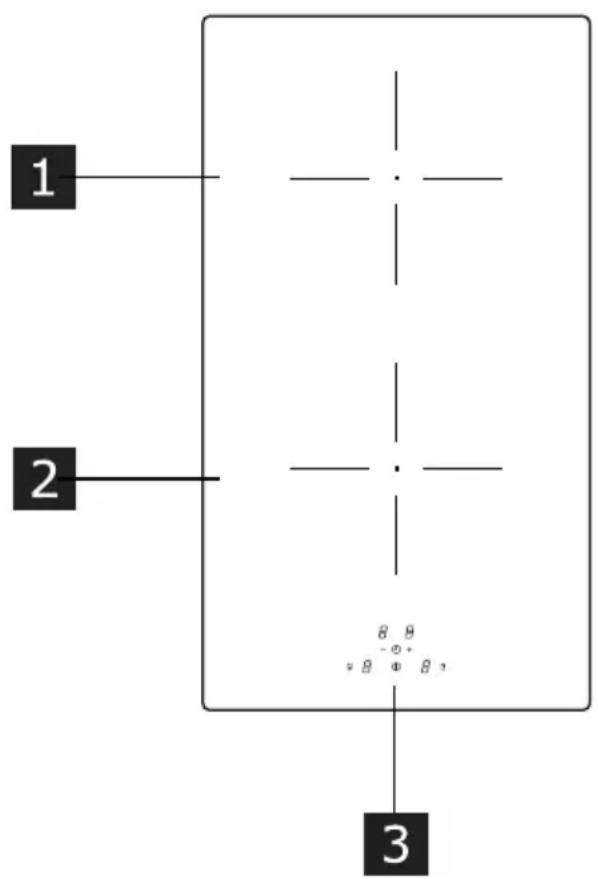

Descrizione del prodotto

Disposizione della superficie di cottura

1 2 3

1 Zona di cottura singola (160 mm) 1400 W, con funzione Booster da 2100 W.
2 Zona di cottura singola (160 mm) 1400 W, con funzione Booster da 2100 W.
3 Pannello comandi

Indicatori

Rilevamento di presenza pentola

Ogni zona di cottura è dotata di un sistema che rileva la presenza di una pentola sul piano cottura.

Il sistema di rilevamento è in grado di riconoscere le pentole con fondo magnetizzabile di tipo idoneo per l'uso sui piani cottura a induzione.

Se la pentola viene rimossa durante il funzionamento o si utilizza una pentola non idonea, sul display appare il simbolo

Indicatore di calore residuo

L'indicatore di calore residuo è una funzione di sicurezza per segnalare che la superficie della zona di cottura è ancora a una temperatura pari o superiore a 50 °C e potrebbe quindi causare ustioni al contatto con le mani nude. Il digit della zona di cottura corrispondente indica H

Pannello comandi

1 Acceso/Spento
2 Indicatore del livello di potenza
3 Tasto di selezione della zona di cottura
4 Livello di potenza / Controllo del timer
5 Indicatore del tempo di cottura

Limitazione della potenza

8 8 - ⏻ + □ 8 ① 8 □

Al primo collegamento dell'apparecchio all'alimentazione di rete domestica, l'installatore deve impostare la potenza delle zone cottura in base alle capacità effettive dell'impianto elettrico domestico.

Se questo non è necessario, si può accendere direttamente il piano cottura utilizzando ⓛ, in alternativa, seguire la procedura descritta sotto per accedere al menu.

• Collegare il piano cottura alla rete domestica.
• Tutti i digit si illuminano per alcuni secondi.
• Non appena i digit si spengono, premere i tasti di selezione del piano cottura mantenerli premuti per 5 secondi finché appare l'impostazione corrente nei digit del timer.
• Usare " + " e " - " per selezionare un consumo di potenza appropriato, seguendo la tabella fornita di seguito.
• Premere nuovamente i tasti di selezione del piano cottura e mantenerli premuti per 5 secondi per confermare la selezione.

Tabella dei valori...:

Configurazione kW Note
0 3,7 kW	Impostazione iniziale standard
1 3,5 kW
2 3 kW
3 2,5 kW
4 2 kW
5 1,5 kW

Funzioni

- ⏻ +
			broad

Funzione di limitazione della potenza/ tempo	Questa funzione di sicurezza consente di spegnere una zona di cottura che non ha subito variazioni per certo periodo di tempo. Tabella dei tempi di spegnimento:
	Livello di potenza	Tempo di spegnimento (minuti)
	1 516
	2 402
	3 318
	4 258
	5 210
	6 138
	7 138
	8 108
	9 90
	P	5

FunzioneBoost	La funzione Boost può essere utilizzata per fornire un livello di potenza supplementare a una zona di cottura per un tempo pari a 5 minuti.Questa funzione è utile per bollire grandi quantità d'acqua.
	Attivazione:- Selezionare una delle zone di cottura.- Premere “ + “ fino a raggiungere il livello “ 9 ”.- Premere nuovamente per impostare la funzione Boost- Il digit corrispondente indicaP.La funzione Boost è programmata per un tempo pari a di 5 minuti.
	Disattivazione:- Selezionare una delle zone di cottura con la funzione Boost attiva.- Premere “ - “.La funzione si disattiva inoltre automaticamente dopo 5 minuti.
Dispositivo di sicurezza bambini	Questa funzione impedisce l'azionamento accidentale dell'apparecchiatura. La conferma è fornita quando il digit indica Se una zona è ancora calda, e si alternano.
	Attivazione:Accendere il piano cottura e assicurarsi che nessuna delle zone di cottura sia attiva.- Premere contemporaneamente " - " e rilasciare.- Premere nuovamente "- I digit delle zone di cottura indicano.
	Disattivazione temporanea:Premere contemporaneamente il tasto il tasto " - " e rilasciare.La funzione viene disattivata con il piano cottura acceso. Se si spegne e riaccende il piano cottura, la funzione rimane attiva.
	Disattivazione permanente:Accendere il piano cottura e assicurarsi che nessuna delle zone di cottura sia attiva.- Premere contemporaneamente " - " e rilasciare.- Premere nuovamente " -.La funzione si disattiva. Se si spegne e riaccende il piano cottura, non viene più visualizzata.
Timer (generico)	Il timer avvia un conto alla rovescia che può essere impostato tra 1 e 99 minuti.Al termine del tempo impostato, viene emesso un segnale acustico che può essere silenziato premendo qualsiasi tasto.Le zone di cottura funzionano autonomamente durante il funzionamento del timer.
	Attivazione:Con il piano cottura acceso, assicurarsi che nessuna delle zone di cottura sia attiva.- Premere contemporaneamente il tasto " + " e il tasto " - "- Il digit del timer indica " 0 0 "- Impostare il tempo usando " + " e " - "- Non toccare nulla per 10 secondi, scaduti i quali il timer avvia il conto alla rovescia.Quando il valore è " 0 0 ", premendo " - " si imposta il tempo a 30 minuti.Ripetere queste operazioni per modificare un valore già programmato.
	Disattivazione:Con il piano cottura acceso, assicurarsi che nessuna delle zone di cottura sia attiva.- Premere contemporaneamente " + " e " - "- Impostare " 0 0 " usando " + " e " - "- Non toccare nulla per 10 secondi.
Timer dellezone dicottura	Questo timer avvia un conto alla rovescia per lo spegnimento di una specifica zona dicottura e può essere impostato tra 1 e 99 minuti. Durante questo intervallo di tempo,la zona di cottura funzionerà normalmente. Le zone di cottura sono autonome e possono essere quindi programmate singolarmente.Al termine del tempo impostato, viene emesso un segnale acustico che può esseresilenziato premendo qualsiasi tasto.
	Attivazione:Con il piano cottura acceso, una pentola in posizione e la zona di cottura in funzione:- Selezionare la zona di cottura richiesta e impostare la potenza desiderata.- Premere contemporaneamente “+” e “-”.- Il digit del timer che indica “0 0” e il punto accanto alla corrispondente zona di cotturainiziano a lampeggiare.- Impostare il tempo usando “+” e “-”.- Non toccare nulla per 10 secondi, scaduti i quali il timer avvia il conto alla rovescia.Quando il valore è “0”, premendo “-” si imposta il tempo a 30 minuti.Ripetere queste operazioni per modificare un valore già programmato.Il timer può essere impostato per entrambe le zone di cottura.Il timer mostrerà il conto alla rovescia minore tra i due.
	Disattivazione:Con il piano cottura acceso, una pentola in posizione e la zona di cottura in funzione:- Selezionare la zona di cottura richiesta.- Premere contemporaneamente “+” e “-”.- Impostare “0 0” usando “+” e “-”.- Non toccare nulla per 10 secondi.

Tabella di cottura

Livello di potenza	Metodo di cottura Da usare per
1 Sciogliere, riscaldare leggermente Burro, cioccolata, gelatina, salse
2 Sciogliere, riscaldare leggermente Burro, cioccolata, gelatina, salse
3 Portare a temperatura Riso
4 Cottura prolungata, addensare, stufare Verdure, patate, salse, frutta, pesce
5 Cottura prolungata, addensare, stufare Verdure, patate, salse, frutta, pesce
6 Cottura prolungata, brasare Pasta, minestre, carne brasata
7 Frittura leggera		Rösti (frittelle) di patate, omelette, cibi impanati e fritti, salsiccia
8 Frittura, frittura in immersione Carne, patatine		fritte
9 Frittura rapida ad alta temperatura Bistecche
P Riscaldamento veloce Bollitura acqua

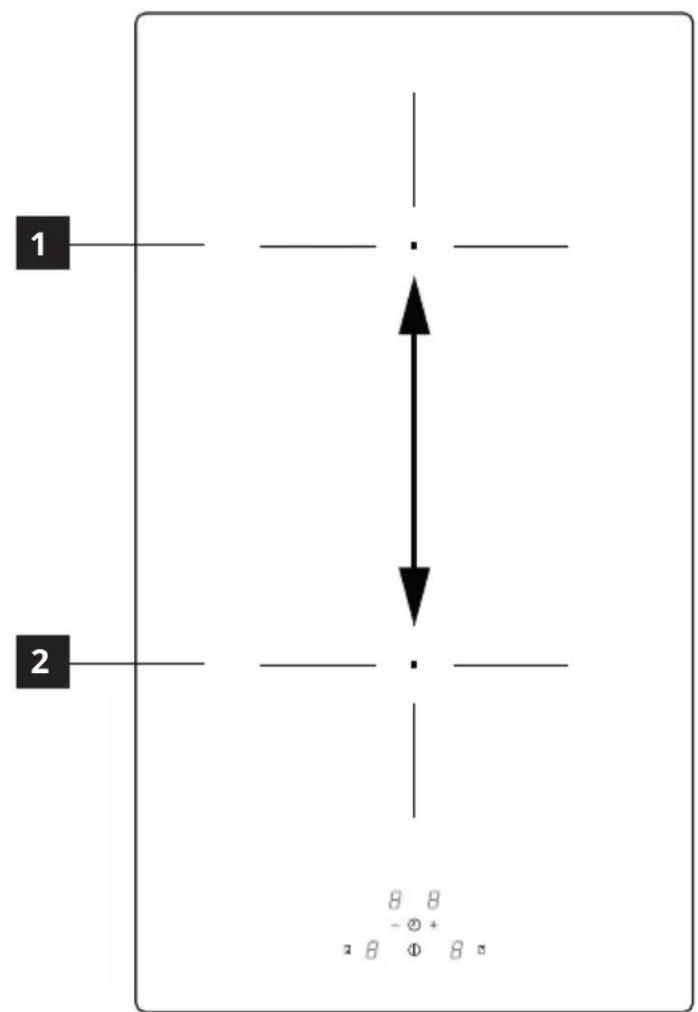

Funzione di Gestione della potenza

"Questo prodotto è dotato di una funzione di gestione della potenza a controllo elettronico. Vedere illustrazione.

Questa funzione controlla l'erogazione della potenza massima di 3700 W tra le zona di cottura 1 e 2, ottimizzando la distribuzione di potenza ed evitando situazioni di sovraccarico del sistema.

Piano cottura al massimo livello di potenza - la funzione ripartisce la potenza tra le zone di cottura e automaticamente riduce la potenza di una zona di cottura, se necessario (all'ultimo comando è assegnata la priorità più alta).

Piano cottura con limitazione della potenza - la funzione ripartisce la potenza tra le zone di cottura, impedendo di impostare la potenza di una zona di cottura a un livello superiore al limite (per aumentare la potenza di una particolare zona di cottura, è necessario ridurre manualmente il livello di potenza impostato per l'altra). Esempio:

Se per la zona di cottura 1 si seleziona il livello di potenza supplementare (boost) (P), la zona di cottura 2 non potrà contemporaneamente superare il livello di potenza 9 e verrà automaticamente limitata."

Guida all'uso delle pentole

Quali pentole utilizzare

Utilizzare esclusivamente pentole con il fondo in materiale ferromagnetico idoneo per l'uso sui piani cottura a induzione:

• ghisa
• acciaio smaltato
• acciaio al carbonio
• acciaio inossidabile (anche non interamente)
• alluminio con rivestimento ferromagnetico o fondo con piastra ferromagnetica

Per stabilire l'idoneità di una pentola, controllare che sia presente il simbolo (generalmente stampigliato sul fondo). Si può anche avvicinare una calamita al fondo della pentola. Se rimane attaccata, significa che la pentola è utilizzabile su un piano cottura a induzione.

Per garantire un'efficienza ottimale, usare sempre pentole con fondo piatto in grado di distribuire uniformemente il calore. Un fondo non perfettamente piano può influire sulla conduzione della potenza e del calore.

Come utilizzare le pentole

Diametro minimo della pentola/padella per le diverse zone di cottura

Per garantire che il piano cottura funzioni correttamente, la pentola deve coprire uno o più dei punti di riferimento indicati sulla superficie del piano cottura e deve essere di diametro minimo idoneo.

Usare sempre la zona di cottura che meglio corrisponde al diametro del fondo della pentola.

Zona di cottura	Diametro del fondo pentola
	∅ min.(consigliato)	∅ max(consigliato)
Tutte 110	mm 160 mm

Pentole/padelle vuote o con fondo sottile

Non usare pentole/padelle vuote o con fondo sottile sul piano cottura, perché ciò non consentirebbe di controllare la temperatura o spegnere automaticamente la zona di cottura se la temperatura è troppo elevata, con il rischio di danneggiare la pentola o la superficie del piano cottura. Se ciò dovesse accadere, non toccare nulla e attendere che tutti i componenti si raffreddino.

Se appare un messaggio di errore, consultare la sezione "Guida alla risoluzione dei problemi".

Consigli/suggerimenti

Rumori durante il funzionamento

Quando si attiva una zona di cottura, è possibile udire un breve ronzio. Questo fenomeno è tipico delle zone di cottura in vetroceramica e non influisce né sul funzionamento né sulla durata in servizio dell'apparecchiatura. Il rumore può dipendere dalla pentola utilizzata. In presenza di un forte disturbo, può essere utile sostituire la pentola.

Normali rumori del piano cottura a induzione

La tecnologia a induzione si basa sulla creazione di campi elettromagnetici per generare calore direttamente sul fondo delle pentole. Pentole e padelle possono dar luogo a rumori o vibrazioni a seconda di come sono state prodotte. Questi rumori si possono descrivere come segue:

Leggero ronzio (come quello di un trasformatore)

Questo rumore si verifica quando la temperatura di cottura è elevata. Dipende dalla quantità di energia trasferita dal piano cottura alla pentola. Il rumore cessa o si attenua quando il livello di calore viene ridotto.

Leggero fischio

Questo rumore si verifica quando il recipiente di cottura è vuoto. Il rumore cessa quando versi liquidi o alimenti nel recipiente.

Crepitio

Questo rumore si verifica quando la pentola è costituita da diversi strati sovrapposti. È causato dalle vibrazioni delle superfici formate da diversi materiali a contatto tra

loro. Il rumore viene prodotto dalla pentola e può variare a seconda della quantità di cibo o di liquidi e del metodo di cottura (es. bollitura, cottura a fuoco lento, frittura).

Fischio forte

Questo rumore si verifica quando la pentola è costituita da materiali diversi, stratificati l'uno sull'altro, e quando questa viene utilizzata sul piano cottura alla massima potenza e, anche, su due zone di cottura. Il rumore cessa o si attenua quando il livello di calore viene ridotto.

Questi rumori sono normali Rumori della ventola

Per il corretto funzionamento del sistema elettronico, è necessario regolare la temperatura del piano cottura. A tale scopo, il piano cottura è dotato di una ventola di raffreddamento che si attiva per ridurre

e regolare la temperatura del sistema elettronico. La ventola può continuare a funzionare anche dopo lo spegnimento del piano cottura se la temperatura rilevata è ancora troppo alta.

Rumori ritmici, simili a quelli delle lancette di un orologio.

Questo rumore si verifica solo quando almeno tre zone di cottura sono in funzione e scompare o si attenua quando due vengono spente. Questi rumori, descritti come fenomeni normali della tecnologia a induzione, non sono da ritenersi dei difetti.

Pulizia e manutenzione

• Non usare mai spugnette abrasive, lana di acciaio, acido cloridrico o altri prodotti che potrebbero graffiare o lasciare segni sulla superficie.
• Non consumare gli eventuali residui di cibo caduti o accumulati sulla superficie e sugli elementi funzionali o estetici del piano cottura.
• Spegnere o scollegare l'apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire l'apparecchio dopo ogni utilizzo per evitare che eventuali residui di cibo si carbonizzino. È molto più difficile rimuovere le tracce di sporco indurite o bruciate.
• Per rimuovere lo sporco quotidiano, usare un panno morbido o una spugnetta con un detergente appropriato. Seguire le raccomandazioni del produttore in merito ai detergenti da utilizzare. Si raccomanda l'uso di detergenti neutri.
• Rimuovere le tracce di sporco indurite, ad esempio latte traboccato in fase di bollitura, usando un raschietto per superfici in vetroceramica quando il piano cottura è ancora caldo. Seguire le raccomandazioni del produttore in merito ai raschietti da

utilizzare.

• Rimuovere i residui di cibo ricchi di zucchero, ad esempio schizzi di marmellata in cottura, usando un raschietto per superfici in vetroceramica quando il piano cottura è ancora caldo. Tali residui, se non rimossi, potrebbero danneggiare la superficie in vetroceramica.
• Rimuovere eventuali residui di plastica fusa usando un raschietto idoneo per superfici in vetroceramica quando il piano cottura è ancora caldo. Tali residui, se non rimossi, potrebbero danneggiare la superficie in vetroceramica.
• Rimuovere le macchie di calcare utilizzando una piccola quantità di soluzione anticalcare, per esempio aceto o succo di limone, una volta che il piano cottura si è raffreddato. Quindi pulire nuovamente con un panno umido.
• Non tagliare o preparare gli alimenti sulla superficie ed evitare che vi cadano sopra oggetti duri. Non trascinare pentole o stoviglie sulla superficie.
  • Non utilizzare pulitori a vapore.

Risoluzione dei problemi

Codice di errore	Descrizione Possibile causa dell'errore Soluzione
ER03	Il piano cottura si spegne dopo 10 secondi.	Rilevata un'attivazione continua dei tasti.Acqua o pentola presente sul pannello dei comandi.	Rimuovere l'acqua o la pentola dalla superficie in vetroceramica e dal pannello dei comandi.
ER21	Il piano cottura si spegne.	La temperatura interna dei componenti elettronici è troppo alta.	Lasciare raffreddare il piano cottura. Controllare se il piano cottura dispone di sufficiente ventilazione.Se l'errore permane, contattare il Servizio Assistenza.
E2	La zona di cottura corrispondente si spegne.	Pentola vuota o non idonea.Temperatura della pentola o della superficie in vetroceramica troppo alta.Temperatura dei componenti elettronici troppo alta.	Lasciare raffreddare il piano cottura. Usare una pentola appropriata.Non riscaldare pentole vuote.
E3	La zona di cottura corrispondente si spegne.	Pentola non idonea.La pentola sta perdendo le sue proprietà magnetiche e può causare danni al piano cottura a induzione.	Usare una pentola appropriata.L'errore si annulla automaticamente dopo 8 s e la zona di cottura può essere nuovamente utilizzata.In caso di ulteriori errori è necessario sostituire la pentola.Se l'errore permane, contattare il Servizio Assistenza.
E6	La zona di cottura non si accende.	Tensione e/o frequenza di alimentazione fuori intervallo.	Controllare la tensione e/o la frequenza di rete.Se necessario, contattare il Servizio Assistenza.
E8	Le zone di cottura si spengono.	Guasto della ventola.Ventola ostruita da polvere o filamenti.	Pulire la ventola e rimuovere gli eventuali corpi estranei.Se l'errore permane, contattare il Servizio Assistenza.
EH	La zona di cottura corrispondente si spegne.	Sensore di temperatura della zona di cottura bloccato.Non viene rilevata una variazione di temperatura sufficiente dopo l'accensione del piano cottura.	Spegnere il piano cottura e riaccenderlo dopo che si è raffreddato.Se l'errore permane, contattare il Servizio Assistenza.
E4E5E7E9ER20ER22ER31ER36ER47EA	Scollegare il piano cottura dall'alimentazione.Attendere alcuni secondi, quindi ricollegare il piano cottura all'alimentazione.Se il problema permane, contattare il centro di assistenza e specificare il codice di errore che appare sul display.

Manutenzione e riparazioni

• Assicurarsi che la manutenzione dei componenti elettrici sia affidata esclusivamente al costruttore o ai tecnici del servizio assistenza.
• Assicurarsi che i cavi danneggiati siano sostituiti esclusivamente dal produttore o dai tecnici del servizio assistenza.

In presenza di un guasto, cercare di trovare una soluzione seguendo le indicazioni fornite nella guida alla risoluzione dei problemi. Se non è possibile risolvere il problema, contattare il proprio negozio IKEA o il Servizio Assistenza.

Un elenco completo dei centri di assistenza nominati da IKEA e delle relative informazioni di contatto è fornito nell'ultima pagina di questo manuale.

Quando si contatta il Servizio Assistenza, si prega di fornire le seguenti informazioni:

- tipo di guasto - modello dell'apparecchio (Art./Cod.) - numero di serie (S.N.)

Queste informazioni si trovano sulla targhetta dati. La targhetta dati è applicata sul fondo dell'apparecchio.

In caso di utilizzo improprio dell'apparecchio o installazione non effettuata da un installatore autorizzato, potrebbe essere necessario pagare la visita del tecnico del Servizio Assistenza o del rivenditore anche durante il periodo di validità della garanzia.

Dati tecnici

		Unità Valore
Tipo di prodotto Piano cottura integrato
Dimensioni	Larghezza mm		290
	Profondità mm		520
	Altezza min./max mm		54
Potenza totale W			3700

Parametro Valore
Tensione/frequenza di alimentazione	220-240 V, 50 Hz;220 V; 60 Hz;
Peso dell'apparecchio 4,5 kg

Efficienza energetica del piano cottura

Identificativo del modello	VÄLBILDAD204.675.92
Numero di zone di cottura	2
Tecnologia di cottura	Induzione
Diametro delle zone di cottura	∅ 160 mm
Consumo di energia elettrica per zona di cottura (funzionamento elettrico)	187 Wh/kg
Consumo di energia elettrica del piano cottura (funzionamento elettrico)	187 Wh/kg

Informazioni sul prodotto ai sensi del regolamento n° 66/2014

Norme di riferimento:

EN/IEC 60350-2

EN/IEC 50564

Questo apparecchio è stato progettato, fabbricato e commercializzato in conformità alle Direttive CEE.

"I dati tecnici sono forniti sulla targhetta dati applicata sul fondo del prodotto."

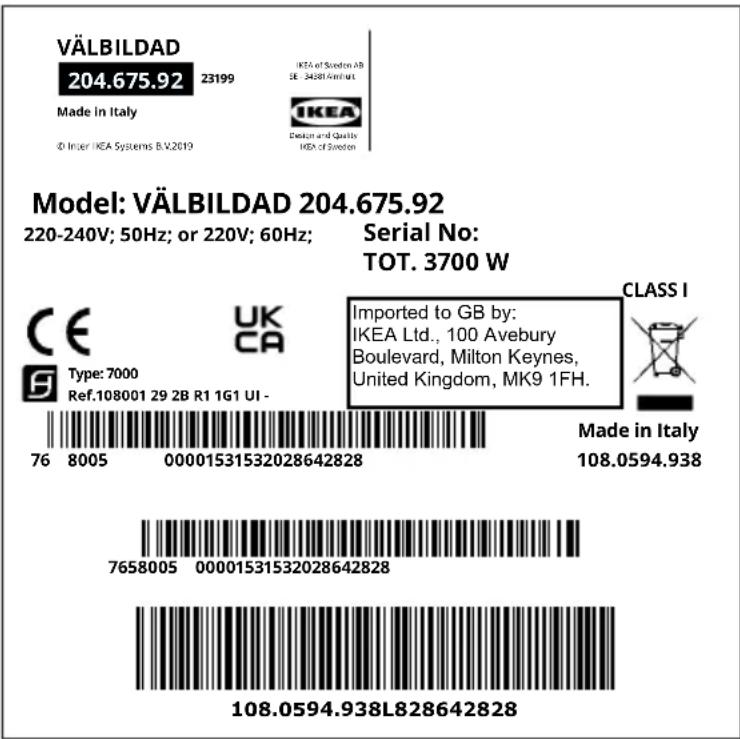

Targhetta dati

L'immagine riportata sopra raffigura la targhetta dati dell'apparecchio.

Il numero di serie è specifico per ogni prodotto.

Gentile Cliente, La preghiamo di conservare la targhetta dati aggiuntiva applicata sulla copertina del Libretto di sicurezza fornito all'interno del prodotto.

In tal modo potremo assisterla meglio identificando con precisione il piano cottura da Lei acquistato, nel caso in cui necessiti in futuro della nostra assistenza.

La ringraziamo per la collaborazione!

Aspetti ambientali

Smaltimento degli elettrodomestici

- Il simbolo su prodotto o sulla sua confezione indica che il prodotto non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve essere smaltito presso un centro specializzato nel riciclaggio di componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare da uno smaltimento inadeguato.

Per informazioni più dettagliate su come riciclare questo prodotto, rivolgersi alle autorità municipali, al locale servizio di smaltimento rifiuti oppure al negozio dove è stato acquistato il prodotto.

Smaltimento dei materiali d'imballaggio

I materiali con il simbolo sono riciclabili. Smaltire i materiali d'imballaggio in appositi contenitori di raccolta per il riciclaggio.

Risparmio energetico

È possibile risparmiare quotidianamente energia durante la cottura, seguendo i suggerimenti che seguono.

• Quando si riscalda l'acqua, utilizzare solo la quantità necessaria.
• Se possibile, coprire sempre le pentole con il coperchio.
• Prima di attivare la zona di cottura, sistemare la pentola.
• Sistemare le pentole più piccole sulle zone di cottura più piccole.
• Posizionare le pentole direttamente al centro della zona di cottura
• Utilizzare il calore residuo per mantenere caldi gli alimenti o per scioglierli.

GARANZIA IKEA

Per quanto è valida la garanzia IKEA?

Questa garanzia è valida per cinque (5) anni dalla data originale di acquisto dell'apparecchio presso IKEA. Lo scontrino originale è indispensabile come ricevuta d'acquisto. Una riparazione effettuata nell'ambito della garanzia non estende il periodo di garanzia per l'apparecchio.

Chi fornisce l'assistenza?

L'assistenza ai clienti sarà garantita dal fornitore del servizio nominato da IKEA attraverso la propria organizzazione o la propria rete di partner di assistenza autorizzati.

Cosa copre la garanzia?

La garanzia copre gli eventuali difetti legati ai materiali e o alla costruzione

dell'elettrodomestico ed è valida a partire dalla data di acquisto dell'elettrodomestico presso un punto vendita IKEA. La garanzia è valida solo su elettrodomestici destinati all'impiego domestico. Le eccezioni sono descritte alla voce "Cosa non copre la garanzia". Nel periodo di validità della garanzia, i costi di riparazione (pezzi di ricambio, manodopera e trasferte del personale tecnico) saranno sostenuti dal servizio assistenza, a patto che l'accesso all'apparecchio per l'intervento di riparazione non comporti spese particolari. Queste condizioni sono conformi alle direttive UE (N. 99/44/CE) e alle norme e disposizioni locali applicabili. Le parti sostituite diventeranno di proprietà di IKEA.

Come interverrà IKEA per risolvere il problema?

Il fornitore del servizio assistenza incaricato da IKEA esaminerà il prodotto e deciderà, a propria esclusiva discrezione, se lo stesso rientra nella copertura di garanzia. In caso affermativo, il fornitore del servizio assistenza IKEA o il suo partner di assistenza autorizzato, tramite i propri centri di assistenza, provvederà a propria esclusiva discrezione a riparare il prodotto difettoso o a sostituirlo con un prodotto uguale o di pari valore.

Cosa non copre la garanzia?

• Normale usura.
• Danni provocati deliberatamente o dovuti a negligenza, danni causati dalla mancata osservanza delle istruzioni di funzionamento, da un'installazione non corretta o da collegamento a un voltaggio errato, danni provocati da reazioni chimiche o elettrochimiche, ruggine, corrosione o danni causati da acqua, inclusi a titolo non limitativo i danni causati dalla presenza di eccessivo calcare nelle condutture idriche, e danni causati da eventi atmosferici e naturali.
• Parti soggette ad usura, per esempio batterie e lampadine.
• Parti decorative e non funzionali che non influiscono sul normale utilizzo dell'elettrodomestico, compresi graffi e variazioni di colore.
• Danni accidentali provocati da sostanze o corpi estranei e pulizia o liberazione dei filtri, sistemi di scarico o cassetti del detersivo.

• Danni a parti come vetroceramica, accessori, cesti per stoviglie e posate, tubi di alimentazione e scarico, guarnizioni, lampadine e relative coperture, schermi, pomelli, rivestimenti e parti di rivestimenti, salvo qualora si possa dimostrare che tali danni siano stati causati da difetti di produzione.

• Casi in cui non siano rilevati difetti durante la visita di un tecnico.

• Riparazioni non effettuate dal fornitore del servizio nominato da IKEA o da un partner di assistenza autorizzato o riparazioni in cui siano state utilizzate parti non originali.
• Riparazioni causate da installazione impropria o non conforme alle specifiche.
• Uso dell'elettrodomestico in ambiente non domestico, per esempio per uso professionale.
• Danni dovuti al trasporto. In caso di trasporto effettuato dal cliente presso la propria abitazione o un altro recapito, IKEA non potrà ritenersi responsabile per eventuali danni verificatisi durante il trasporto. Tuttavia, se il trasporto presso il recapito del cliente è effettuato da IKEA, gli eventuali danni dovuti al trasporto rientreranno nella presente garanzia.
• Costo di installazione iniziale dell'apparecchio IKEA. Tuttavia, se un fornitore di servizio nominato da IKEA o un suo partner di assistenza autorizzato effettua una riparazione o sostituzione dell'apparecchiatura nell'ambito della garanzia, il fornitore o il partner di assistenza autorizzato dovrà provvedere anche alla reinstallazione dell'apparecchiatura riparata o all'installazione dell'apparecchiatura sostitutiva, ove necessario.

Tali limitazioni non si applicano a lavori eseguiti a regola d'arte da personale qualificato e con l'uso di parti originali per adattare l'apparecchio alle norme di sicurezza di un'altra nazione dell'UE.

Applicabilità delle leggi nazionali

La garanzia IKEA conferisce al cliente diritti legali specifici in aggiunta ai diritti previsti dalla legge e variabili a seconda dei paesi. Tuttavia, tali condizioni non limitano in

alcun modo i diritti del consumatore descritti nella legislazione locale.

Area di validità

Per gli elettrodomestici acquistati in una nazione UE e trasferiti in un'altra nazione UE, i servizi saranno forniti in base alle condizioni di garanzia applicabili nella nuova nazione. L'obbligo di fornire il servizio in base alle condizioni della garanzia sussiste solo se l'apparecchio è conforme e installato conformemente alle:

• specifiche tecniche del paese in cui è richiesta l'applicazione della garanzia;
• informazioni per la sicurezza contenute nel Manuale d'uso.

Servizio Assistenza post-vendita dedicato agli elettrodomestici IKEA:

Non esitate a contattare il Servizio Assistenza post-vendita IKEA per:

1. chiedere assistenza usufruendo della garanzia;
2. chiedere chiarimenti sull'installazione degli elettrodomestici IKEA nei mobili da cucina specifici di IKEA. Il servizio non fornirà assistenza o chiarimenti in merito a:
3. installazione di cucine complete IKEA;

4. collegamenti elettrici (se l'apparecchio è fornito senza cavi e spine), allacciamenti idraulici e collegamenti all'impianto del gas che devono essere eseguiti da un tecnico di assistenza autorizzato.

5. chiedere chiarimenti sul contenuto del manuale d'uso e sulle specifiche dell'elettrodomestico IKEA.

Per garantirvi la migliore assistenza, Vi preghiamo di leggere attentamente le Istruzioni di montaggio e/o il Manuale d'uso prima di contattarci.

Come contattarci se avete bisogno del nostro intervento

Consultare l'elenco completo dei fornitori di servizio IKEA e dei relativi numeri di telefono nazionali nell'ultima pagina del presente manuale.

Importante! Per garantire un servizio più rapido, raccomandiamo di utilizzare i numeri di telefono elencati alla fine del presente manuale. Per richiedere assistenza, fate sempre riferimento ai codici specifici dell'apparecchio che trovate nel presente manuale. Prima di contattarci, assicuratevi di avere a portata di mano il codice prodotto IKEA (8 cifre) relativo all'elettrodomestico per il quale richiedete assistenza.

Importante! CONSERVATE LO

SCONTRINO! È la Vostra prova di acquisto ed è necessario esibirlo per poter usufruire della garanzia. Sullo scontrino sono riportati anche il nome e il codice (a 8 cifre) di ciascun elettrodomestico IKEA che avete acquistato.

Vi serve altro aiuto?

Per ulteriori domande non inerenti il servizio assistenza sulle apparecchiature, contattare il più vicino punto vendita IKEA. Vi preghiamo di leggere attentamente la documentazione dell'apparecchiatura prima di contattarci.

Country name in local languages Telephone number Opening times
Australia	Victoria: [phone]New South Wales: [phone]Queensland: [phone]IKEA Perth: [phone]IKEA Adelaide: [phone]
Österreich 13602771461 Mo-Fr: 8 - 20
België / Belgique 26200311 Ma-Vr: 8 - 20 / Lun-Ven: 8 - 20
България	02 4003536 ПОН-ПТ: 8 - 20
Canarias	913754126	Lunes-Viernes: 8 - 20
Кůпроç	http://www.ikea.com	8 - 20
Hrvatska 0800 3636 Pon-Pet: 8 - 20
Česká republika 225376400 Po-Pá: 8 - 20
Danmark 70150909 Man.-Fre.: 9 - 20
Eesti http://www.ikea.com	____	E-R: 8 - 20
Suomi 981710374 Lu-Ve: 8 - 20
France	170480513	Lun-Ven: 9 - 21
Deutschland	6929993602	Mo-Fr: 8 - 20
Great Britain	2076601517	Mon-Fri: 8 - 20
ΕΛλάδα	2109696497	Δευτ-Παρ: 8 - 20
Magyarország	(06-1)-3285308	Hétfő-Péntek: 8 - 20
Italia	+39 02/38591334	Lun-Ven: 8 - 20
Ireland	2076601517	Mon-Fri: 8 - 20
Ísland	5852409	Mánudagur-Föstudagur Kl.: 8 - 20
Latvija	http://www.ikea.com	P.- Pk.: 8 - 20
Lietuva	(0) 520 511 35	Pirm.-Penkt.: 8 - 20
Mayorca	913754126	Lunes-Viernes: 8 - 20
Malta	[phone]	Mon-Fri: 8 - 20
Norge 23500112	Man-Fre: 8 - 20
Nederland	050-7111267 / [phone]	Ma-Vr: 8 - 20
Polska	225844203	Poniedziałek-Piątek: 8 - 20
Portugal	213164011	Seg.-Sex.: 9 - 21
România	021 2044888	Luni-Vineri: 8 - 20
Россия	84957059426	ПОН-ПЯТН: 9 - 21
Србија	011 7 555 444	ПОН-Пет: 8 - 20
Slovensko	[phone]	Pon-Pia: 8 - 20
Slovenija	[phone]	Ponedeljek-Petek: 8 - 20
España	913754126	Lunes-Viernes: 8 - 20
Sverige	0775-700 500	Mån-Fre: 8 - 20
Schweiz / Suisse / Svizzera (Ticino)	225675345	8 bis 20 Werktage / Lun-Ven: 8 - 20
Türkiye	+90/262/644 65 95	Pzt-Cuma: 8 - 20
Україна	http://www.ikea.com	Понеділок-П'ятниця: 8 - 20
Maroc / المغرب	[phone]www.ikea.com
