MANUALE UTENTE MSZ-EF18VGKW MITSUBISHI

Signifi cati dei simboli esposti nell'unità interna e/o nell'unità esterna

	AVVERTENZA(Rischio di incendio)	Questa unità utilizza un refrigerante infi ammabile.Qualora dovesse fuoriuscire o entrare in contatto con il fuoco o con una fonte di calore, il refrigerante darà origine a gas nocivo e rischio di incendio.
	Prima dell'utilizzo, leggere attentamente le ISTRUZIONI PER L'USO.
	Prima dell'utilizzo, il personale di assistenza deve leggere le ISTRUZIONI PER L'USO e il MANUALE PER L'INSTALLAZIONE.
	È possibile trovare ulteriori informazioni nel manuale delle ISTRUZIONI PER L'USO, nel MANUALE PER L'INSTALLAZIONE e documenti simili.

• Dato che il prodotto contiene parti in movimento e parti attraversate da tensione di livello pericoloso, leggere attentamente le seguenti "Precauzioni per la sicurezza" prima dell'uso.
• Le seguenti norme sono importanti per la vostra sicurezza ed è quindi imperativo seguirle.
• Dopo aver letto il presente libretto, conservarlo a portata di mano insieme al manuale di installazione, in modo da poterlo consultare facilmente in caso di necessità.

Simboli precauzionali e relativi signifi cati

AVVERTENZA:

Esiste un'alta probabilità che un uso scorretto provochi lesioni gravi o mortali.

ATTENZIONE:

L'uso scorretto può causare lesioni gravi in determinate circostanze.

Signifi cati dei simboli usati in questo manuale

: Non fare assolutamente.

: Seguire imperativamente le istruzioni.

: Non inserire le dita o oggetti appuntiti.

: Non salire sull'unità interna o esterna, né poggiarvi oggetti.

: Pericolo di scosse elettriche. Fare attenzione.

: Ricordarsi di scollegare la spina d'alimentazione dalla presa di corrente.

: Ricordarsi di togliere la corrente.

: Rischio di incendio.

: Non toccare mai con le mani bagnate.

: Non spruzzare mai acqua sull'unità.

AVVERTENZA

Non collegare il cavo di alimentazione ad un punto intermedio, né utilizzare cavi di prolunga o collegare più dispositivi ad una stessa presa CA. • Vi è altrimenti un rischio di surriscaldamento, incendio o scosse elettriche.

La spina del cavo di alimentazione deve essere ben pulita ed inserita saldamente nella presa.

- Una spina sporca può provocare incendi o scosse elettriche.

Non avvolgere, tirare, danneggiare, modifi care o riscaldare il cavo di alimentazione, né appoggiare oggetti pesanti su di esso.

- Vi è altrimenti un rischio d'incendio o di scosse elettriche.

Non SPEGNERE/ACCENDERE l'interruttore di circuito, né scollegare/collegare la spina di alimentazione durante il funzionamento.

- Queste operazioni possono provocare scintille che possono a loro volta dar luogo ad incendi.

- Dopo aver SPENTO l'unità interna con il telecomando, non dimenticare di SPEGNERE l'interruttore o di staccare la spina di alimentazione.

Non esporsi direttamente al fl usso d'aria fresca per lungo tempo. - Potrebbe non far bene alla salute.

Per l'installazione, lo spostamento, lo smontaggio, la modifi ca o la riparazione dell'unità è richiesto l'intervento di un tecnico.

- Un uso improprio del condizionatore d'aria può dar luogo a incendi, scosse elettriche, lesioni personali o perdite d'acqua, ecc. Consultare il proprio concessionario.

- Nel caso in cui il cavo di alimentazione fosse danneggiato, andrebbe sostituito da parte del produttore o da un suo tecnico, al fi ne di evitare qualsiasi rischio.

Quando si installa o si riposiziona l'unità, nonché quando se ne esegue la manutenzione, accertarsi che nessuna sostanza oltre il refrigerante specifi cato (R32/R410A) penetri nel circuito refrigerante

- La presenza di sostanze estranee come l'aria potrebbe provocare un anomalo aumento della pressione, con conseguente rischio di esplosione o lesioni personali.

- L'uso di refrigeranti diversi rispetto a quello specifici cato per il sistema darà luogo a guasti meccanici, malfunzionamenti del sistema o avaria dell'unità. Nell'ipotesi più grave, ciò potrebbe gravemente compromettere la sicurezza d'uso del prodotto.

Questo apparecchio non è destinato ad essere utilizzato da persone (bambini compresi) dalle capacità fi siche, sensorie o mentali ridotte, o senza esperienza e conoscenze, a meno che tali persone non siando state specificamente istruite all'uso dell'apparecchio dalla persona responsabile della loro sicurezza.

Sorvegliare i bambini per evitare che giochino con l'apparecchio.

Non inserire le dita, matite o altri oggetti nella presa o nell'uscita d'aria del condizionatore.

- Si rischiano altrimenti lesioni, in quanto il ventilatore interno gira molto velocemente durante il funzionamento.

In caso di situazioni anomale (se si avverte per esempio odore di bruciato), spegnere il condizionatore e staccare la spina di alimentazione o SPEGNERE l'interruttore.

- La prosecuzione del funzionamento in condizioni anomale può dar luogo a problemi di funzionamento, incendi o scosse elettriche. In questo caso, rivolgersi al rivenditore.

Se il condizionatore non raffredda o non riscalda, è possibile che vi sia una perdita di refrigerante. Qualora venissero rilevate perdite di refrigerante, arrestare il funzionamento, aerare bene la stanza e rivolgersi immediatamente al proprio rivenditore. Se la riparazione prevede che l'unità sia ricaricata di refrigerante, chiedere informazioni al tecnico della manutenzione.

- Il refrigerante utilizzato nel condizionatore non è pericoloso. Di norma, non si producono perdite. Tuttavia, qualora dovesse fuoriuscire o entrare in contatto con il fuoco o con una fonte di calore come generatore d'aria calda, una stufa al kerosene o un formello da cucina, il refrigerante darà origine a gas nocivo e rischio di incendio.

L'utente non deve mai tentare di lavare internamente l'unità interna. Per l'eventuale pulizia della parte interna dell'unità, rivolgersi al proprio concessionario.

- L'impiego di detergenti non idonei potrebbe danneggiare le parti in plastica all'interno dell'unità, con conseguenti possibili perdite d'acqua. L'eventuale contatto del detergente con i componenti elettrici o il motore, causa anomalie e la generazione di fumo o incendi.

- Questo apparecchio deve essere conservato in una stanza priva di fonti di accensione in continuo funzionamento (ad esempio: fi amme libere, un apparecchio a gas in funzione o una stufa elettrica in funzione).

- Si tenga presente che i refrigeranti potrebbero essere inodori. - Non utilizzare mezzi diversi da quelli consigliati dal produttore per accelerare il processo sbrinamento o per la pulizia dell'apparecchio.

• Non forare né bruciare.

Installare l'unità interna in stanze la cui superfi cie interna non sia inferiore ai valori specifi cati. Consultare il proprio rivenditore.

Questo apparecchio deve essere utilizzato da utenti esperti o appositamente formati, per negozi, industria leggera e aziende agricole, oppure da persone comuni nell'ambito di un uso commerciale.

ATTENZIONE

Non toccare la presa d'aria o le alette di alluminio dell'unità interna/ esterna.

- Si rischiano altrimenti lesioni.

Non utilizzare insetticidi o spray infi ammabili sull'unità.

- Si rischia altrimenti di provocare incendi o deformazioni delle fi niture dell'unità.

Non esporre direttamente animali domestici o piante al fl usso d'aria. • Gli animali possono ammalarsi e si rischia di danneggiare le piante.

Non collocare altre apparecchiature elettriche o mobili al di sotto dell'unità interna/esterna.

- Dall'unità potrebbe scolare acqua, con rischio di danni o problemi di funzionamento.

Non collocare l'unità su un supporto instabile.

• L'unità rischia di cadere e provocare lesioni.

Non salire su un supporto instabile per attivare o pulire l'unità.

• Si rischia di cadere e farsi male.

Non tirare il cavo di alimentazione.

- Si rischia altrimenti di spezzare l'anima del cavo, con conseguente rischio di surriscaldamento o incendio.

PRECAUZIONI PER LA SICUREZZA

	Non caricare o smontare le batterie e non gettarle nel fuoco.Si rischiano perdite delle batterie, incendi o esplosioni.
	Non far funzionare per più di 4 ore l'unità in un ambiente molto umido (um. rel. pari o superiore all'80%) e /o lasciando una porta o le fi nestre aperte.Ciò potrebbe causare la formazione di condensa all'interno del condizionatore, che potrebbe colare, bagnando o danneggiando i mobili.La condensa all'interno del condizionatore potrebbe favorire la proliferazione di funghi, come la muffa.
	Non utilizzare l'apparecchio per fi ni non previsti, quali la conservazione di cibo, l'allevamento di animali, la coltura di piante o la protezione di dispositivi di precisione o di oggetti d'arte.Quest'uso Improprlo può determinare un deterioramento della qualità degli oggetti o danni ad animali e piante.
	Non esporre apparecchi a combustione al fl usso d'aria diretto.Si rischia altrimenti una combustione incompleta.
	Non introdurre in nessun caso le batterie nella bocca onde evitare ingestioni accidentali.L'ingestione delle batterie può provocare soffocamento e/o avvelenamento.
	Prima di pulire l'unità, SPEGNERLA e staccare la spina di alimentazione o SPEGNERE l'interruttore.Si rischiano altrimenti lesioni, in quanto il ventilatore interno gira molto velocemente durante il funzionamento.
	Quando si prevede di non utilizzare l'unità per un lungo periodo, staccare la spina di alimentazione o SPEGNERE l'interruttore.Sull'unità può depositarsi sporcizia, con conseguente rischio di surriscaldamento o incendio.
	Sostituire tutte le batterie del telecomando con batterie nuove di tipo identico.L'uso di una vecchia batteria insieme ad una nuova può provocare surriscaldamento, perdite o esplosioni.
	In caso di contatto del liquido delle batterie con la pelle o gli indumenti sciacquare abbondantemente con acqua pulita.In caso di contatto del liquido delle batterie con gli occhi, sciacquarli abbondantemente con acqua pulita e rivolgersi immediatamente al medico.
	Quando nella stanza in cui si trova il condizionatore è in uso un apparecchio a combustione, assicurarsi che la ventilazione della stanza sia suffi ciente.Una ventilazione insuffi ciente può provocare una carenza di ossigeno.
	Se si sente tuonare e vi è il rischio che cadano fulmini, SPEGNERE l'interruttore.In caso di caduta di fulmini, l'unità può riportare danni.
	Dopo aver utilizzato il condizionatore d'aria per diverse stagioni, eseguire, oltre alla normale pulizia, anche il controllo e la manutenzione.La presenza di sporcizia o polvere all'interno dell'unità può dar luogo ad un odore sgradevole, contribuire alla proliferazione di funghi, come la muffa, oppure ostruire il passaggio di scarico, con conseguenti perdite d'acqua dall'unità interna. Per il controllo e la manutenzione, operazioni che richiedono specifi che conoscenze e competenze, rivolgersi al rivenditore.
	Non azionare i comandi a mani bagnate.Si rischiano altrimenti scosse elettriche.
	Non pulire il condizionatore d'aria con acqua, né porre su di esso oggetti contenenti acqua, come ad esempio vasi con fi ori.Vi è altrimenti un rischio d'incendio o di scosse elettriche.
	Non salire sull'unità esterna, né porre oggetti su di essa.Se si cade, o in caso di caduta di eventuali oggetti, vi è il rischio di danni.

IMPORTANTE

I fi ltri sporchi causano la formazione di condensa all'interno del condizionatore, che favorisce la proliferazione di funghi, come la muffa. Si consiglia pertanto di pulire i fi ltri dell'aria ogni 2 settimane.

Prima di avviare il funzionamento, assicurarsi che le alette orizzontali siano in posizione di chlusura. Le alette orizzontali potrebbero non ritornare nella posizione corretta se il funzionamento viene avviato mentre le alette sono in posizione di apertura.

Per l'installazione

⚠ AVVERTENZA
[740Z]	Per l'installazione del condizionatore d'aria, rivolgersi al rivenditore.• Non è opportuno che sia l'utente ad installare il condizionatore, in quanto questa operazione richiede specifi che conoscenze e competenze Un'installazione inadeguata del condizionatore d'aria può dar luogo a perdite d'acqua, incendi o scosse elettriche.
	Alimentare il condizionatore d'aria da una sorgente di alimentazione dedicata.• L'uso di una sorgente di alimentazione non dedicata può provocare surriscaldamento o incendi.
	Non installare il condizionatore in luoghi in cui possono verifi carsi perdite di gas infi ammabile.• In caso di perdite di gas, questo potrebbe accumularsi attorno all'unità esterna e dar luogo a esplosioni.
	Mettere adeguatamente a terra l'unità.• Non collegare il fi lo di messa a terra ad una tubazione del gas o dell'acqua, ad un parafulmine o ad un fi lo di messa a terra del telefono. Una messa a terra inadeguata può dar luogo a scosse elettriche.
⚠ ATTENZIONE
	Installare un interruttore di messa a terra se la localizzazione dell'installazione del condizionatore d'aria lo richiede (ad esempio in zone molto umide).• La mancata installazione di un interruttore di messa a terra può dar luogo a scosse elettriche.
	Assicurarsi che l'acqua di scarico sia adeguatamente evacuata.• Se il passaggio di scarico è inadatto, può gocciolare acqua dall'unità intema/esterna, bagnando o danneggiando i mobili.

In situazioni anomale

Spegnere immediatamente il condizionatore d'aria e rivolgersi al rivenditore.

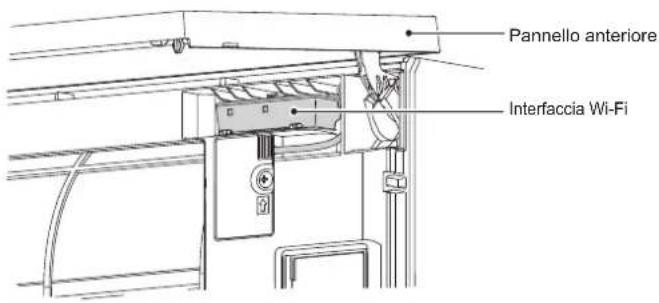

Per l'interfaccia Wi-Fi

⚠ AVVERTENZA(Un uso improprio può avere conseguenze gravi, comprese lesioni gravi o morte.)
	Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con facoltà fi siche, sensoriali o mentali ridotte o scarsa esperienza e conoscenza solo se viene fornita loro supervisione e istruzioni relative all'uso sicuro dell'apparecchio e sono a conoscenza dei pericoli che ne derivano.
	I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini senza la necessaria supervisione.
	Non utilizzare l'interfaccia Wi-Fi vicino ad apparecchiature mediche elettriche o a persone con dispositivi medici quali pacemaker o defi brillatore cardioverter impiantabile.• Potrebbe causare incidenti determinati da malfunzionamenti delle apparecchiature mediche o del dispositivo medico.
	Non installare l'interfaccia Wi-Fi vicino a dispositivi di controllo automatico quali porte automatiche o allarmi antincendio.• Vi è il rischio di incidenti dovuti a malfunzionamenti.
	Non toccare l'interfaccia Wi-Fi con le mani bagnate.• Vi è il rischio di danneggiare il dispositivo, di scosse elettriche o incendio.
	Non spruzzare acqua sull'interfaccia Wi-Fi né utilizzarla in una stanza da bagno.• Vi è il rischio di danneggiare il dispositivo, di scosse elettriche o incendio.
[263C]	Quando l'interfaccia Wi-Fi viene fatta cadere o il supporto o il cavo sono danneggiati, staccare la spina di alimentazione o SPEGNERE l'interruttore.• Vi è altrimenti un rischio d'incendio o di scosse elettriche. In questo caso, rivolgersi al rivenditore.
⚠ ATTENZIONE(Un uso improprio può avere conseguenze gravi, comprese lesioni o danni all'edifi cio.)
	Non salire su rialzi non stabili per la confi gurazione o la pulizi dell'interfaccia Wi-Fi.• Vi è il rischio di cadere e farsi male.
	Non utilizzare l'interfaccia Wi-Fi vicino ad altri dispositivi wireless, forni a microonde, telefoni cordless o simili.• Possono verifi carsi malfunzionamenti.

SMALTIMENTO

Fig. 1

Per smaltire il prodotto, rivolgersi al rivenditore.

Nota:

Questo simbolo è destinato solo ai paesi dell'UE. Il simbolo è conforme alla direttiva 2012/19/UE, Articolo 14, "Informazioni per utenti" e Allegato IX, e/o alla direttiva 2006/66/EC, Articolo 20, "Informazioni per utenti fi nali" e Allegato II.

Questo prodotto MITSUBISHI ELECTRIC è stato progettato e fabbricato con materiali e componenti di alta qualità, che possono essere riciclati e/o riutilizzati.

Questo simbolo signifi ca che i prodotti elettrici ed elettronici, le batterie e gli accumulatori, devono essere smaltiti separatamente dai rifi uti casalinghi alla fi ne della loro vita di servizio.

Se sotto il simbolo (Fig. 1) è stampato un simbolo chimico, il simbolo chimico signifi ca che la batteria o l'accumulatore contiene un metallo pesante con una certa concentrazione. Ciò viene indicato come segue:

Hg: mercurio (0,0005%), Cd: cadmio (0,002%), Pb: piombo (0,004%)
Nell'Unione Europea ci sono sistemi di raccolta differenziata per i prodotti elettrici ed elettronici, le batterie e gli accumulatori usati.
Per disfarsi di questo prodotto, delle batterie e degli accumulatori, portarli al centro locale di raccolta/riciclaggio dei rifi uti.

Aiutateci a conservare l'ambiente in cui viviamo!

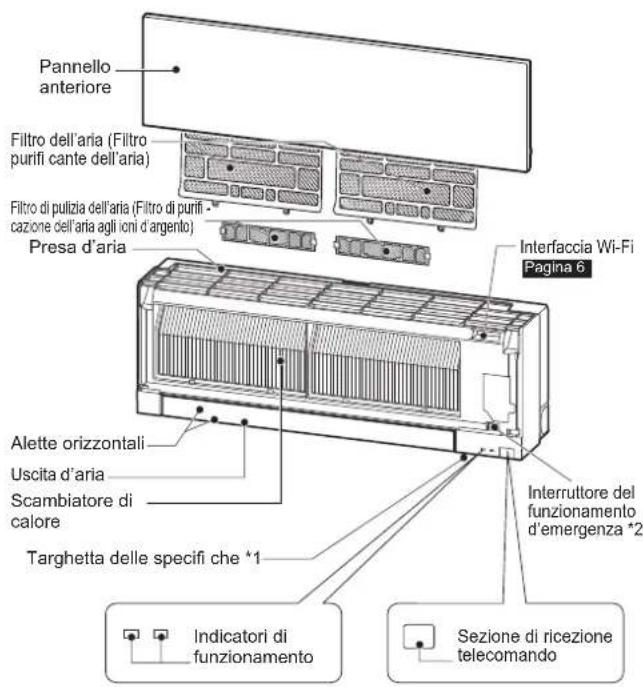

NOMI DELLE VARIE PARTI

Unità interna

Pannello anteriore Filtro dell'aria (Filtro purifi cante dell'aria) Filtro di pulizia dell'aria (Filtro di purifi - cazione dell'aria agli ioni d'argento) Presa d'aria Interfaccia Wi-Fi Pagina 6 Alette orizzontali Uscita d'aria Scambiatore di calore Targhetta delle specifi che *1 Interruttore del funzionamento d'emergenza *2 Indicatori di funzionamento Sezione di ricezione telecomando

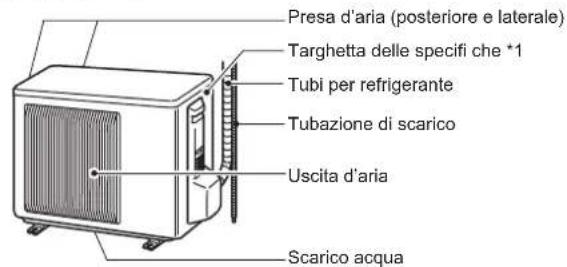

Unità esterna

Presa d'aria (posteriore e laterale) Targhetta delle specifi che *1 Tubi per refrigerante Tubazione di scarico Uscita d'aria Scarico acqua

L'aspetto delle unità esterne può variare.
*1 L'anno e il mese di produzione sono indicati sulla targhetta delle specifi che.

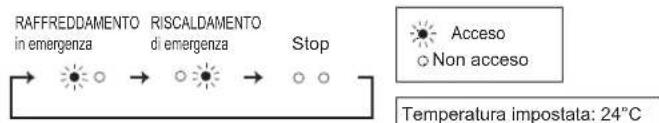

^2 Quando non è possibile utilizzare il telecomando...

È possibile attivare il funzionamento d'emergenza premendo l'apposito interruttore (E.O. SW) sull'unità interna.

Ad ogni pressione del tasto E.O. SW, il funzionamento cambia nell'ordine seguente:

RAFFREDDAMENTO in emergenza RISCALDAMENTO di emergenza Stop Acceso Non acceso Temperatura impostata: 24°C

Temperatura impostata: 24°C Velocità del ventilatore: Media Alette orizzontali: Auto

PREPARATIVI PER L'USO

Prima dell'uso: inserire la spina di alimentazione nella presa di corrente e/o accendere l'interruttore.

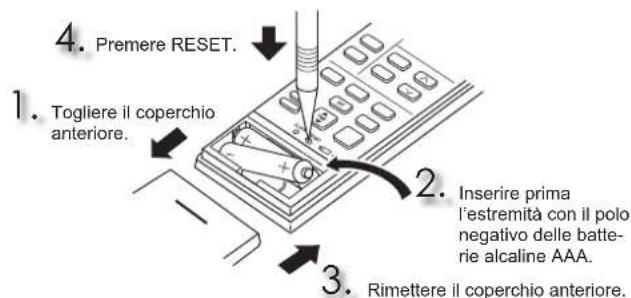

Installazione delle batterie del telecomando

4. Premere RESET. 1. Togliere il coperchio anteriore. 2. Inserire prima l'estremità con il polo negativo delle batterie alcaline AAA. 3. Rimettere il coperchio anteriore.

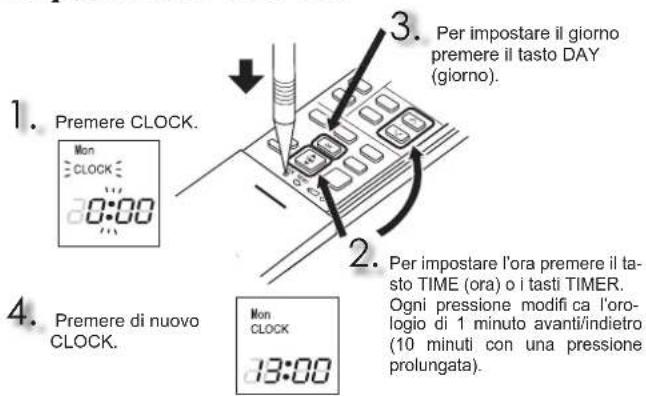

Impostazione dell'ora

1. Premere CLOCK. Mon CLOCK 0:00 2. Per impostare il giorno premere il tasto DAY (giorno). 3. Per impostare il giorno premere il tasto DAY (giorno). 4. Premere di nuovo CLOCK. Mon CLOCK 13:00 2. Per impostare l'ora premere il tasto TIME (ora) o i tasti TIMER. Ogni pressione modifi ca l'orologio di 1 minuto avanti/indietro (10 minuti con una pressione prolungata).

PREPARATIVI PER L'USO

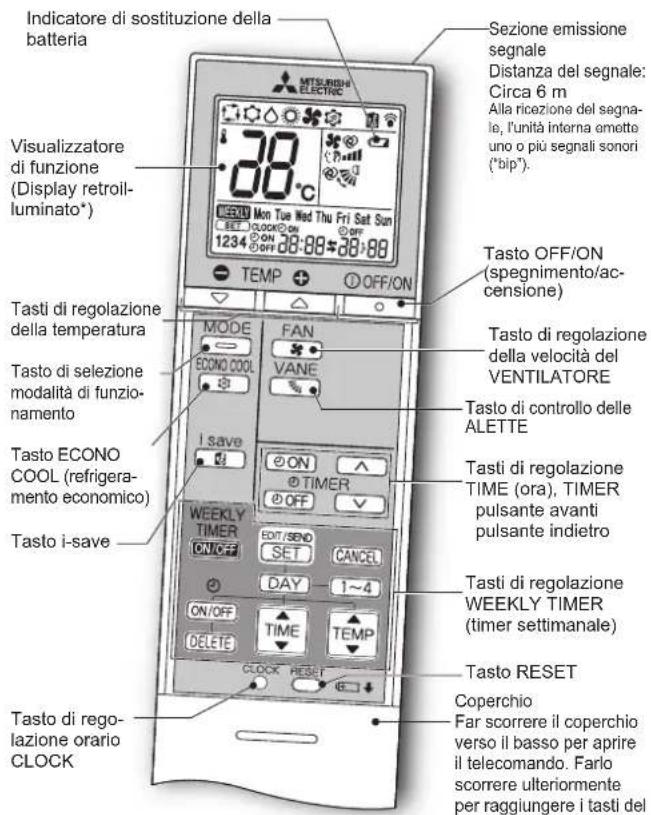

Telecomando

Indicatore di sostituzione della batteria Sezione emissione segnale Distanza del segnale: Circa 6 m Alla ricezione del segna- le, l'unità interna omette uno o più segnali sonori ("bip"). Visualizzatore di funzione (Display retroil- luminato*) 30°C MINI Mon Tue Wed Thu Fri Sat Sun 1234 ON OFF 1234 ON OFF TEMP OFF/ON Tasto OFF/ON (spegnimento/ac- censione) Tasti di regolazione della temperatura MODE FAN ECONO COOL VANE Tasto di selezione modalità di funzio- namento i save ON TIMER Tasto di controllo delle ALETTE Tasti di regolazione TIME (ora), TIMER pulsante avanti pulsante indietro Tasto ECONO COOL (refrigera- mento economico) WEEKLY TIMER EDIT/SEND CANCEL ON/OFF SET DAY 1~4 ON/OFF TIME TEMP DELETE CLOCK RESET Tasto i-save Tasto RESET Coperchio Far scorrere il coperchio verso il basso per aprire il telecomando. Farlo scorrere ulteriormente per raggiungere i tasti del Tasto di rego- lazione orario CLOCK

* La retroilluminazione si attiva con l'utilizzo del telecomando. La retroilluminazione si spegne quando il telecomando non viene utilizzato per un certo periodo di tempo.

Utilizzare esclusivamente il telecomando fornito con l'unità. Non utilizzare altri telecomandi. Se 2 o più unità interne vengono installate una vicino all'altra, è possibile che risponda al telecomando un'unità che non si intende azionare.

Tasto di regolazione TIME (ora), TIMER— Spostare l'ora avanti/indietro

ON (timer ACCENSIONE) : L'apparecchio si ACCENDE all'ora impostata.
OFF (timer SPEGNIMENTO): L'apparecchio si SPEGNE all'ora impostata. Per impostare l'ora del timer, premere (avanti) e (indietro).

Tasti di regolazione WEEKLY TIMER (timer settimanale)

Premere entrare nella modalità di impostazione del timer settimanale.

Premere DAY e per selezionare l'impostazione del giorno e della data.

Premere ON/OPE per impostare ON/OFF (accensione/spegnimento), TIME (ora) e TEMPERATURE (temperatura).

Premere del completare e trasmettere l'impostazione del timer settimanale.

Premere per accendere il timer settimanale. ( si a cce ande.) Premere di nuovo per spegnere il timer settimanale. ( si s degle.)

① OFF/ON

Tasto OFF/ON (spegnimento/accensione)

Tasto di selezione modalità di funzionamento

Tasti di regolazione della temperatura

Ad ogni pressione, la temperatura aumenta o scende di 1°C.

Tasto di regolazione della velocità del VENTILATORE

Pulsante di comando fl usso aria sinistra-destra

Direzione fl usso d'aria verso sinistra-verso destra

Spostare manualmente le alette verticali prima di avviare il funzionamento.

Una funzione di richiamo semplificata consente di richia- mare l'impostazione preferita (predefinita) con la semplice pressione del tasto leme re nuovamente il tasto per tornare in un attimo all'impostazione precedente.

Tasto ECONO COOL (refrigeramento economico)

La temperatura impostata e la direzione del fl usso d'aria vengono modifi cate automaticamente dal microprocessore.

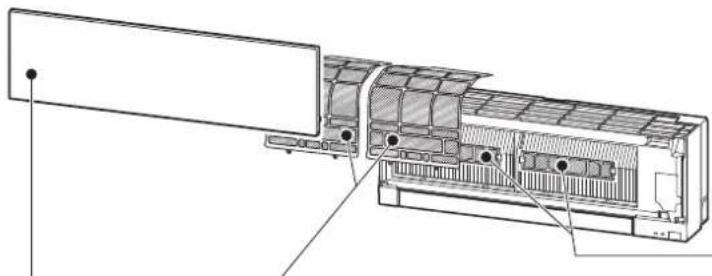

PULIZIA

Istruzioni:

• Prima di procedere alla pulizia, staccare l'alimentazione o spegnere l'interruttore.
• Fare attenzione a non toccare le parti metalliche con le mani.
  • Non usare benzina, diluenti, polveri abrasive o insetticidi.
• Utilizzare esclusivamente detergenti delicati diluiti.
  • Non usare spazzole, spugne dure o simili.

• Non immergere o bagnare l'aletta orizzontale.
• Non utilizzare acqua di temperatura superiore a 50°C.
• Per l'asciugatura, non esporre i pezzi alla luce solare diretta, a calore diretto o fi amme.
- Non applicare una forza eccessiva sul ventilatore, per evitare di causare crepe o rotture.

Filtro dell'aria (Filtro purifi cante dell'aria)

• Pulire ogni 2 settimane
- Eliminare lo sporco con un aspirapolvere o sciacquare con acqua.
- Dopo il lavaggio con acqua, farlo asciugare perfettamente, all'ombra.

Pannello anteriore

1. Sollevare il pannello anteriore fi nché non si avverte uno scatto.
2. Chiudere saldamente il pannello anteriore ed esercitare una pressione nei punti indicati dalle frecce.
3. Pulire il pannello anteriore senza staccarlo dall'unità.

- Pulire con un panno morbido ed asciutto. Un apposi-

to panno morbido asciutto è fornito soltanto con il modello MSZ-EF**VGB.

- Utilizzare l'apposito PANNELLO MORBIDO ASCIUTTO. Numero pezzo

MAC-1001CL-E

• Non immergere il pannello anteriore in acqua.

Importante

• La superfi cie dell'unità interna si riga facilmente, evitare quindi di strofi narla o urtarla con oggetti duri. Inoltre, in occasione dell'installazione o rimozione del pannello anteriore, maneggiarlo con cura per evitare di rigarlo.
• Non usare detergenti abrasivi per evitare di rigare la superfi cie dell'unità interna.
• Le impronte digitali rimangono facilmente impresse sulla superfi cie dell'unità interna. Quando si nota la presenza di impronte, rimuoverle strofi nando con cautela un panno morbido asciutto.
• In caso di impiego di un panno impregnato di sostanze chimiche, disponibile in commercio, attenersi alle relative istruzioni.
• Non lasciare aperto il pannello anteriore per un periodo di tempo prolungato.

Filtro di pulizia dell'aria (Filtro di purifi cazione dell'aria agli ioni d'argento)

Ogni 3 mesi:

• Eliminare la sporcizia con un aspirapolvere.
  Se non si riesce ad eliminare lo sporco con l'aspirapolvere:
• Immergere il fi Itro con il relativo telaio in acqua tiepida prima di sciacquarlo.
• Dopo il lavaggio, farlo asciugare perfettamente, all'ombra. Installare tutte le alette del fi itro aria.

Ogni anno:

• Per ottenere sempre prestazioni ottimali, sostituire il fi Itro di pulizia dell'aria con un nuovo fi Itro.

- Numero pezzo MAC-2370FT-E

Tirare per staccare dal fi ltro aria

Importante

• Per ottimizzare i risultati e ridurre il consumo di corrente, pulire regolarmente i fi ltri.
• I fi ltri sporchi causano la formazione di condensa all'interno del condizionatore, che favorisce la proliferazione di funghi, come la muffa. Si consiglia pertanto di pulire i fi ltri dell'aria ogni 2 settimane.

Le presenti informazioni si basano sul REGOLAMENTO (UE) N. 528/2012

NOME DEL MODELLO	Articolo trattato (Nomi delle parti)	Sostanze attive (N. CAS)	Proprietà	Istruzioni per l'uso (Informazioni per un utilizzo sicuro)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWSMZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	FILTRO	Zeolite d'argento-zinco (130328-20-0)Fosfato di argento sodio idrogeno zirconio (265647-11-8)2-ottil-2H-isotiazol-3-one (OIT)(26530-20-1)	AntibattericoAntimuffa	Utilizzare il presente prodotto secondo le indicazioni riportate nel manuale di istruzioni e unicamente per lo scopo previsto.Non mettere in bocca. Tenere lontano dalla portata dei bambini.
MAC-2370FT-E FILTRO		Zeolite d'argento-zinco(130328-20-0)	Antibatterico	Utilizzare il presente prodotto secondo le indicazioni riportate nel manuale di istruzioni e unicamente per lo scopo previsto.Non mettere in bocca. Tenere lontano dalla portata dei bambini.

CONFIGURAZIONE DELL'INTERFACCIA Wi-Fi (solo tipo VGK)

Pannello anteriore Interfaccia Wi-Fi

L'interfaccia Wi-Fi comunica le informazioni sullo stato e controlla i comandi da MELCloud mediante il collegamento all'unità interna.

Nota:

• Confi gurare una connessione tra l'interfaccia Wi-Fi e il router. Fare riferimento al MANUALE DI CONFIGURAZIONE e a SETUP QUICK REFERENCE GUIDE (GUIDA RAPIDA DI CONFIGURAZIONE) in dotazione con l'unità.
• Per il MANUALE DI CONFIGURAZIONE consultare il sito internet indicato di seguito. http://www.melcloud.com/Support
• Per il Manuale utente MELCloud consultare il sito internet indicato di seguito. http://www.melcloud.com/Support

SPECIFICHE

Modello	Nome modello		— MSZ-EF25VG(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Interno		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)		MSZ-EF25VG(K)(W/B/S)		MSZ-EF35VG(K)(W/B/S)		MSZ-EF42VG(K)(W/B/S)		MSZ-EF50VG(K)(W/B/S)
	Esterno — MUZ-EF25VG(H) MUZ-EF35VG(H) MUZ-EF42VG MUZ-EF50VG
Funzione			Raffreddamento	Riscalda-mento	Raffreddamento	Riscalda-mento	Raffreddamento	Riscalda-mento	Raffreddamento	Riscalda-mento	Raffreddamento	Riscalda-mento
Alimentazione ~ /N, 230 V, 50 Hz
Capacità		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Ingresso		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540	1,560
Peso	Interno	kg	11,5
	Esterno	kg	—		31		34		35		40
Capacità fluido refrigerante (R32)		kg	—		0,62		0,74		0,74		1,05
Codice IP	Interno		IP 20
	Esterno		—		IP 24
Eccesso di pressio-ne di funzionamen-to consentito	LP ps	MPa —			2,77
	HP ps	MPa	4,17
Livello di rumore(SPL)	Interno (Molto alto/Alto/Medio/Basso/Silenzioso)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Esterno	dB(A)	—		47	48	49	50	50	51	52	52

Specifiche interne per connessione multipla REGOLAMENTO (UE) 2016/2281

Modello	Interno			MSZ-EF18VG(K)(W/B/S)	MSZ-EF22 VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)
Capacità	Raffred-damento	Sensibile	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latente	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Riscaldamento		kW	2,10	2,50	2,90	4,00	4,80	5,70
Ingresso			kW	0,027	0,027	0,027	0,031	0,031	0,034
Livello di rumore(Livello di potenza sonora)	Molto alto/Alto/Medio/Basso/Silenzioso		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Gamma di funzionamento garantita

		Interno	Esterno
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Raffred-damento	Limite superiore	32°C DB23°C WB	46°C DB—	46°C DB—
	Limite inferiore	21°C DB15°C WB	-10°C DB—	-10°C DB—
Riscalda-mento	Limite superiore	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Limite inferiore	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: termometro a secco
WB: termometro bagnato

Nota:

1. Temperatura di funzionamento

Raffreddamento — Interno: 27°C con termometro a secco (DB).

Esterno: 35°C con termometro a secco (DB)

Riscaldamento — Interno: 20°C con termometro a secco (DB)

Esterno: 7°C con termometro a secco (DB).

1. I modelli EF18/22 non dispongono di specifici che per la combinazione singola. Questi modelli a unità interna sono utilizzabili soltanto con sistemi di condizionamento multipli.

Per le specifi che relative ai sistemi multipli, chiedere al distributore e/o consultare il catalogo.

Interfaccia Wi-Fi

Modello	MAC-577IF2-E
Tensione in entrata	CC 12,7 V (dall'unità interna)
Assorbimento	MAX. 2 W
Dimensioni LxAxP (mm)	73,5×41,5×18,5
Peso (g)	46 (cavo incluso)
Livello di potenza trasmettitore (MAX.)	20 dBm @IEEE 802.11b
Canale RF	1 can. ~ 13 can. (2412-2472 MHz)
Protocollo radio	IEEE 802.11b/g/n (20)
Cifratura	AES
Autenticazione	WPA2-PSK
Versione software	XX.00

Per la Dichiarazione di conformità consultare il sito web indicato di seguito. http://www.melcloud.com/Support

IN CASO DI PROBLEMI

Nei seguenti casi, smettere di utilizzare il condizionatore d'aria e rivolgersi al rivenditore.

• Dall'unità interna cola o gocciola acqua.

• La spia dell'indicatore di funzionamento lampeggia.
• L'interruttore del circuito scatta spesso.
- Il segnale del telecomando non viene ricevuto in stanze in cui vi siano lampadine elettroniche fi uorescenti di tipo ON/OFF (lampadine fi uorescenti del tipo a inversione, ecc.).
- Il funzionamento del condizionatore d'aria interferisce con la ricezione radio o TV. È possibile che risulti necessario dotare di un amplifi catore l'apparecchio disturbato.
- Si sentono rumori inconsueti.
- Quando si rilevano eventuali perdite di refrigerante.

ΜΕΤΡΑ ΑΣΦΑΛΕΙΑΣ

Centro Direzionale Colleoni, Palazzo Sirio-Ingresso 1

Viale Colleoni 7, 20864 Agrate Brianza (MB), Italy

Norwegian Branch

DICHIARAZIONE DI CONFORMITA CE

conferma con la presente, sotto la sua esclusiva responsabilità, che i condizionatori d'aria e le pompe di calore descritti di seguito e destinati all'utilizzo in ambienti residenziali, commerciali e semi-industriali:

DICHIARAZIONE DI CONFORMITA CE

conferma con la presente, sotto la sua esclusiva responsabilità, che i condizionatori d'aria e le pompe di calore descritti di seguito e destinati all'utilizzo in ambienti residenziali, commerciali e semi-industriali:
