MANUALE UTENTE 86830 UNOLD

Istruzioni per l'uso Modello 86830

Dati tecnici 31

Significato dei simboli 31

Per la vostra sicurezza....31

Montaggio....33

Uso 34

Pulizia e cura....35

Norme die garanzia....36

Smaltimento / Tutela dell'ambiente ....36

Service 12

Scocca del motore: Metallo, colori cromati

Lunghezza cavo: Circa 180 cm

Dotazioni: 3 velocità, oscillazione attivabile, manico da trasporto

Accessori: Istruzioni per l'uso

Con riserva di modifiche ed errori relativi a caratteristiche delle dotazioni, tecnica, colore e design

SIGNIFICATO DEI SIMBOLI

Questo simbolo segnala possibili pericoli in grado di provocare lesioni a persone o danni all'apparecchio.

PER LA VOSTRA SICUREZZA

Si raccomanda di leggere e conservare le presenti istruzioni.

Persone in ambito domestico

1. Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni di età e da persone che presentano ridotte capacità fisiche, sensoriali o mentali o che difettano della necessaria esperienza e/o conoscenze solo se adeguatamente sorvegliati o addestrati sull'uso in sicurezza dell'apparecchio e se a conoscenza dei rischi correlati.
2. I bambini non devono giocare con l'apparecchio.
3. La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini, a meno che non abbiano più di 8 anni e non vengano sorvegliati.
4. Conservare l'apparecchio e il cavo fuori dalla portata dei bambini di età inferiore agli 8 anni.

Avvertenze di sicurezza per l'installazione e l'esercizio dell'apparecchio

1. Accendere l'apparecchio soltanto se è stato correttamente montato.

2. Fare attenzione che nel posto in cui l'apparecchio è installato sia disponibile uno spazio sufficiente. Tra l'apparecchio e altri oggetti deve essere mantenuta una distanza di almeno 50 cm.

3. Non utilizzare l'apparecchio in spazi particolarmente polverosi o nelle vicinanze di sostanze infiammabili.

4. Collegare l'apparecchio soltanto a corrente alternata con la ten- sione indicata sulla targhetta.
5. Questo apparecchio non deve essere comandato tramite timer esterni o sistemi di telecomando.
6. Non immergere mai l'apparecchio o il cavo di alimentazione in acqua o altri liquidi – sussiste pericolo di morte!
7. Non aprire mai la scocca dell'apparecchio, sussiste il pericolo di scosse elettriche!
8. L'apparecchio è progettato esclusivamente per l'uso domestico o per impieghi similari, ad es.
   ■ in aree cucina di negozi, uffici o altri luoghi di lavoro,
   ■ per l'uso da parte degli ospiti di hotel, motel o altre strutture ricettive,
   ■ in pensioni private o case di vacanz
9. Fare attenzione che il cavo di alimentazione sia posato in modo da escludere che si possa inciamparvi sopra.
10. Per evitare danni al cavo, non avvolgere mai il cavo di alimentazione attorno all'apparecchio.
11. Per evitare danni al cavo, staccare la spina di rete dalla presa elettrica afferrando sempre la spina, mai il cavo di alimentazione.
12. Fare attenzione che la presa elettrica usata sia facilmente accessibile, in modo che in caso di pericolo la spina possa essere staccata velocemente.
13. Prestare attenzione a non incastrare il cavo di alimentazione o a non tirarlo sugli spigoli, al fine di evitare di danneggiarlo.
14. Se possibile, non usare prolunghe. Se ciò è inevitabile, si racco-manda di srotolare completamente la prolunga e di osservare i limiti prestazionali del relativo cavo.
15. Non far funzionare l'apparecchio in ambienti umidi o umidi e freddi – pericolo di scossa elettrica!
16. Evitare radiazioni solari intense sull'apparecchio.
17. Non introdurre mai oggetti come dita, aghi, spine ecc. attraverso la griglia all'interno dell'apparecchio – pericolo di ferirsi!
18. Prestare attenzione che i capelli lunghi non possano impigliarsi nella ruota a pale.
19. Controllare regolarmente che l'apparecchio, la spina e il cavo di alimentazione non presentino tracce di usura o danni. Qualora

l'apparecchio è danneggiato inviare l'apparecchio alla nostra assistenza clienti per la verifica e la riparazione. Riparazioni non idonee possono infatti causare notevoli pericoli per l'utente e comportano il decadere della garanzia.

1. Se il cavo è danneggiato, deve essere sostituito solo dal costruttore o dal suo agente di servizio o qualsiasi altra persona professionista qualificato al fine di evitare situazioni pericolose.
2. Per evitare danni, l'apparecchio non deve essere utilizzato con accessori di altri produttori o altri marchi.
3. Dopo l'utilizzo, nonché prima della pulizia, staccare la spina dalla presa elettrica. Non lasciare mai l'apparecchio incustodito quando la spina è inserita.

Non introdurre mai oggetti come dita, aghi, spine ecc. attraverso la griglia all'interno dell'apparecchio – pericolo di ferirsi! Far funzionare l'apparecchio soltanto su un sottofondo piano e stabile, di modo che non si rovesci.

Il produttore declina qualunque responsabilità in caso di montaggio errato, utilizzi errati o non idonei o qualora le riparazioni siano eseguite da terzi non autorizzati.

MONTAGGIO

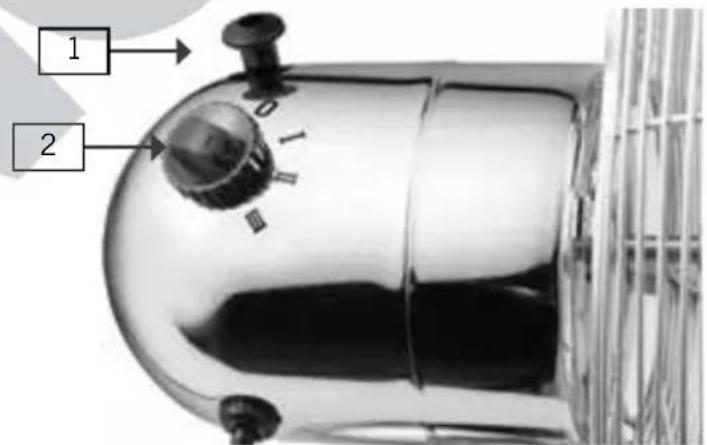

1 | Pulsante oscillazione 2 | Selettore di velocità

1 2

Attenzione: Gli spigoli della ruota a pale possono essere molto taglienti – pericolo di ferite!

Per il montaggio serve un cacciavite a stella.

1. Prima del montaggio accertarsi che l'apparecchio sia montato su un sotto-fondo piano e asciutto.

2. Rimuovere tutti i materiali da imballo e le protezioni da trasporto. Tenere i materiali da imballo, come ad es. sacchetti in plastica o polistirolo, fuori dalla portata dei bambini – pericolo di soffocamento!

3. Controllare che tutte le parti richieste siano presenti. Se delle parti mancano o sono danneggiate, contattare il rivenditore di fiducia o la nostra assistenza clienti.

4. Rimuovere le viti premontate sulla scocca del motore.

5. Fissare la griglia di copertura posteriore sulla scocca del motore. Il manico da trasporto della griglia di copertura deve essere rivolto verso l'alto. I fori presenti sulla copertura devono essere perfettamente a filo con quelli della scocca del motore.

6. Fissare la griglia di copertura con le viti.

7. Inserire la ruota a pale sull'asse e fissarla con l'anello di fissaggio. L'anello deve trovarsi sul lato appiattito dell'asse.

8. Collegare la griglia di copertura anteriore con quella posteriore agganciando il gancio della griglia anteriore nella scanalatura della griglia posteriore.

9. Sotto le due coperture sono presenti dei fori per la vite di fissaggio. Tali fori devono trovarsi esattamente uno sopra all'altro.

10. Fissare le due griglie di copertura chiudendo le graffe sul bordo.

11. Per bloccare la copertura, stringere la vite di fissaggio con dado presente sul lato inferiore della copertura.

USO

1. Assicurarsi che l'apparecchio sia posizionato su un sottofondo piano idoneo e che sia stato installato in maniera stabile e sicura.

2. Inserire la spia in una pesa elettrica.

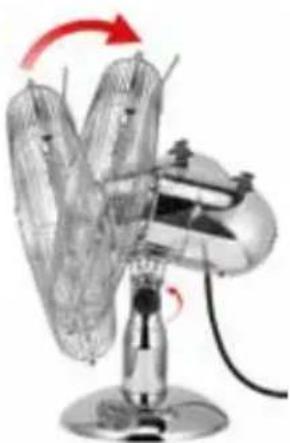

Regolazione dell'angolo di inclinazione

1. Allentare leggermente le viti a testa zigrinata (vedere la figura).

2. Inclinare la grigliadi copertura fino all'angolo desiderato. Attenzione: Inclinare la copertura soltanto nella zona prevista e senza forzare oltre alla resistenza percettibile, in modo da non danneggiare l'apparecchio.

3. Bloccare l'angolo di inclinazione impostato stringendo le viti a testa zigrinata.

Regolazione della velocità

1. Accendere l'apparecchio selezionando uno dei tre livelli di velocità e pre- mendo il corrispondente tasto. Il regolatore di velocità è ubicato sulla parte posteriore in alto della scocca del motore.

■ Livello 1: flusso d'aria leggero
■ Livello 2: flusso d'aria medio
■ Livello 3: flusso d'aria forte
■ Livello „0“ disattiva l'apparecchio.

1. E' possibile commutare tra le differenti velocità in qualunque momento.

Funzione Swing/oscillazione

1. Abbassare il pulsante oscillazione posto dietro la testa dell'apparecchio. Così facendo l'apparecchio oscilla autonomamente.

2. Se si desidera disattivare nuovamente la funzione oscillazione, sollevare nuovamente il pulsante di oscillazione.

Spegnimento

1. Portare il regolatore di velocità sullo „0“ in modo da spegnere l'apparecchio. Quando l'apparecchio non viene più utilizzato staccare la spina dalla presa elettrica.

PULIZIA E CURA

Portare il regolatore di velocità sullo „0“ in modo da spegnere l'apparecchio e staccare la spina dalla presa elettrica.

Attendere che l'apparecchio si sia completamente arrestato.

Prestare attenzione a non immergere l'apparecchio in acqua. Il motore o i componenti elettrici dell'apparecchio non devono diventare umidi.

1. In linea di principio non bisogna usare prodotti abrasivi, lana d'acciaio, oggetti metallici, disinfettanti o detergenti caldi.
2. Strofinare la colonna montante e la griglia del ventilatore con un panno leggermente inumidito.
3. Conservare il ventilatore in un luogo asciutto e sicuro al riparo da polvere, urti, calore e umidità.

NORME DIE GARANZIA

I nostri prodotti sono garantiti per 24 mesi, 12 mesi in caso di uso professionale, dalla data di acquisto per i guasti manifestatisi durante un utilizzo conforme alle disposizioni e attribuibili in modo dimostrabile a difetti di fabbricazione. Nel periodo di garanzia porremo rimedio ai difetti materiali e di produzione secondo la nostra valutazione, procedendo alla riparazione o alla sostituzione dell'apparecchio. Le nostre prestazioni di garanzia valgono esclusivamente per gli apparecchi venduti in Germania e Austria. In tutti gli altri casi rivolgersi all'importatore. Gli apparecchi per i quali si richiede la riparazione di guasti ci devono essere e debitamente imballati, unitamente a una copia del documento di acquisto redatto a macchina dal quale risulti la data di vendita, nonché la descrizione del guasto. È possibile stampare un modulo di reso sul nostro sito Web www.unold.de/ruecksendung. (solo per voci provenienti da Germania e Austria). Sono esclusi dalla garanzia i guasti dovuti all'usura, all'uso inappropriato o al mancato rispetto delle regole di manutenzione. Il diritto di garanzia decade qualora siano state effettuate riparazioni o interventi da parte di terzi. Eventuali diritti del consumatore finale verso il venditore o negoziante non vengono limitati dalla presente garanzia.

SMALTIMENTO / TUTELA DELL'AMBIENTE

I nostri apparecchi vengono prodotti rispettando un elevato standard qualitativo per una lunga durata di utilizzo. Una corretta manutenzione e riparazioni adeguate a cura dal nostro servizio clienti possono prolungare la durata di utilizzo del prodotto. Se un apparecchio è difettoso e non più riparabile, per il suo smaltimento si presti attenzione ai punti che seguono. Questo prodotto non deve essere smaltito unitamente ai comuni rifiuti domestici. Consegnare il prodotto a un centro di raccolta per il riciclaggio dei rifiuti elettrici o elettronici. Con la raccolta differenziata dei rifiuti e dei prodotti riciclabili è possibile contribuire alla tutela delle risorse naturali e far smaltire il prodotto nel rispetto dell'ambiente e della salute.
