| Tipo di prodotto | Refrigeratore a condensazione ad aria (chiller) |
| Marca | Daikin |
| Modello | EWADC13CZXR |
| Refrigerante | R134a, GWP = 1430 |
| Compressori | Compressori a vite (2 o 3 a seconda della versione) |
| Alimentazione elettrica | Trifase, tensione da verificare sulla targa |
| Protezione antigelo | Resistenza elettrica termostatata sull'evaporatore (fino a -25°C) |
| Intervallo di temperatura ambiente (funzionamento) | Da -18°C a 50°C (secondo configurazione) |
| Intervallo di temperatura ambiente (stoccaggio) | -20°C a 57°C, U.R. max 95% senza condensa |
| Temperatura di uscita dell'acqua | Da 4°C a 28°C (secondo versione glicole) |
| Portata d'acqua evaporatore | 50% a 140% della portata nominale |
| Livello sonoro | Variabile secondo modello, fare riferimento alla documentazione commerciale |
| Installazione | Esterna, su soletta in cemento (spessore min. 250 mm) |
| Distanze tecniche minime | 2500 mm da ostacoli di stessa altezza, 3000 mm se più alti |
| Manutenzione | Pulizia delle batterie, verifica delle perdite, analisi dell'olio e dell'acqua |
| Garanzia | 12 mesi dalla messa in servizio, 18 mesi max dopo la consegna |
| Dichiarazione di conformità | Direttiva PED 2014/68/UE, categoria IV |
| Peso | Variabile secondo configurazione, consultare la targa |
| Riparabilità | Ricambi disponibili tramite rete autorizzata Daikin |
Domande frequenti - EWADC13CZXR DAIKIN
Consultare il manuale per le istruzioni di sollevamento, i collegamenti idraulici ed elettrici.
Domande degli utenti su EWADC13CZXR DAIKIN
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Climatizzazione in formato PDF gratuitamente! Trova il tuo manuale EWADC13CZXR - DAIKIN e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. EWADC13CZXR del marchio DAIKIN.
MANUALE UTENTE EWADC13CZXR DAIKIN
Questo manuale costituisce un importante documento di supporto per il personale qualificato, ma non può mai sostituirsi a esso.
Grazie per aver acquistato questo chiller
PRIMA DI PROCEDERE CON L'INSTALLAZIONE E L'AVMO DELL'UNITA' LEGGERE ATTENTAMENTE IL PRESENTE MANUALE.
UN'INSTALLAZIONE IMPROPRIA PUO' CAUSARE SCOSSE ELETTRICHE, CORTOCIRCUITI, PERDITE, INCENDI O DANNI DI ALTRO TIPO ALL'APPARECCHIATURA O LESIONI ALLE PERSONE.
L'UNITA' DEVE ESSERE INSTALLATA DA UN OPERATORE/TECNICO PROFESSIONISTA. L'AVVIO DELL'UNITA' DEVE ESSERE ESEGUITO DA PROFESSIONISTI AUTORIZZATI E PREPARATI.
TUTTE LE ATTIVITA' DEVONO ESSERE EFFETTUATE NEL RISPETTO DELLE LEGGI E DELLE NORMATIVE LOCALI.
SE LE ISTRUZIONI CONTENUTE NEL PRESENTE MANUALE NON FOSSERO CHIARE, E' ASSOLUTAMENTE VIETATO PROCEDERE CON L'INSTALLAZIONE E L'AVVIO DELL'UNITA'.
IN CASO DI DUBBIO E PER MAGGIORI INFORMAZIONI E CONSIGLI CONTATTARE IL RAPPRESENTANTE DEL PRODUTTORE.
Descrizione
L'unità acquistata è un "chiller condensato ad aria", una macchina pensat eventuali danni che si verificano successivamente all'accettazione dell'unità. Raffreddare l'acqua (o una miscela di acqua-glicole) entro determinati limiti che verranno indicati più avanti. L'unità funziona basandosi sulla compressioni limiti operativi
condensazione ed evaporazione del vapore, secondo il ciclo di Camot inverso, ed è composta principalmente da:
- Un compressore a vite che aumenta la pressione del vapore refrigerante da quella di evaporazione a quella di condensazione.
- Un evaporatore nel quale il refrigerante liquido a bassa pressione evapora raffreddando l'acqua.
- Un condensatore dove il vapore dell'alta pressione si condensa eliminando nell'atmosfera il calore rimosso dall'acqua raffreddata a uno scambiatore di calore raffreddato ad aria.
- Una valvola di espansione che consente di ridurre la pressione del liquido condensato da quella di condensazione a quella di evaporazione.
Informazioni generali
Tutte le unità vengono consegnate accompagnate da schemi elettrici, disegni dotati di certificazione, targhetta identificativa e DOC (Dichiarazione di conformità). Questi documenti riportano dati tecnici dell'unità acquistata e SONO DA CONSIDERARE
PARTE INTEGRANTE ED ESSENZIALE DEL PRESENTE MANUALE.
In caso di discrepanza tra il presente manuale e i documenti dell'apparecchiatura, fare riferimento ai documenti che accompagnano la macchina. In caso di dubbio contattare il rappresentante del produttore.
Lo scopo del presente manuale è far si che l'installatore e l'operatore qualificato garantiscano un'installazione, una messa in servizio e una manutenzione corretti dell'unità, senza causare rischi a persone, animali e/od oggetti.
Ricezione dell'unità
Non appena l'unità giunge al sito finale di installazione deve essere ispezionata per individuare la presenza di eventuali danni. Tutti i componenti descritti nella bolla di consegna devono essere ispezionati e controllati.
Se l'unità presenta dei danni, non rimuovere il materiale danneggiato ma comunicare immediatamente l'entità e la tipologia del danno alla compagnia di trasporti, chiedendole di ispezionare l'unità, e al rappresentante del produttore, inviando se possibile delle foto che possano essere utili per individuare le responsabilità.
Il danno non deve essere riparato finché non viene effettuata l'ispezione da parte del rappresentante della compagnia di trasporti.
Prima di installare l'unità verificare che il modello e la tensione elettrica indicata sulla targhetta siano corretti. Il produttore declina ogni responsabilità per
a eventuali danni che si verificano successivamente all'accettazione dell'unità. miti che Limiti operativi
Stoccaggio
Le condizioni ambientali devono rientrare nei seguenti limiti:
Temperatura ambiente minima : -20°C
Temperatura ambiente massima : 57°C
Umidità relativa massima : 95% senza condensa
Se l'unità viene riposta a una temperatura inferiore al minimo i componenti potrebbero danneggiarsi, mentre a una temperatura superiore al massimo le valore di sicurezza potrebbero aprisi. Lo stoccaggio in un'atmosfera di condensa, infine, può danneggiare i componenti elettronici.
Funzionamento
Il funzionamento è consentito entro i limiti indicati nella Figura 2.
L'unità deve essere utilizzata con una portata dell'acqua dell'evaporatore compresa tra il 50% e il 140% della portata nominale (in condizioni operative standard).
Il funzionamento al di fuori dei limiti indicati può danneggiare l'unità.
tutticaso di dubbio contattare il rappresentante del produttore.

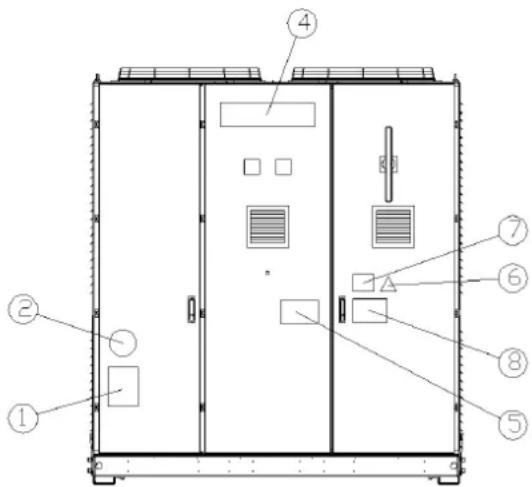

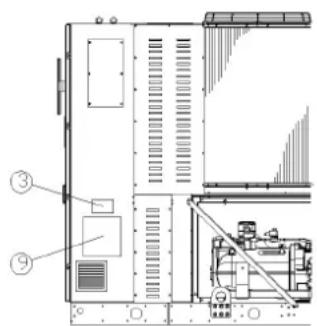

Figura 1 – Descrizione delle etichette applicate al pannello elettricoldentificazione dell'etichetta
| 1 – Simbolo del gas non infiammabile | 6 – Simbolo di pericolo elettrico |
| 2 – Tipo di gas | 7 – Avvertenza tensione pericolosa |
| 3 – Dati della targa identificativa dell'unità | 8 – Avvertenza serraggio dei cavi |
| 4 – Logo del produttore | 9 – Istruzioni di sollevamento |
| 5 – Avviso riempimento circuito dell'acqua |

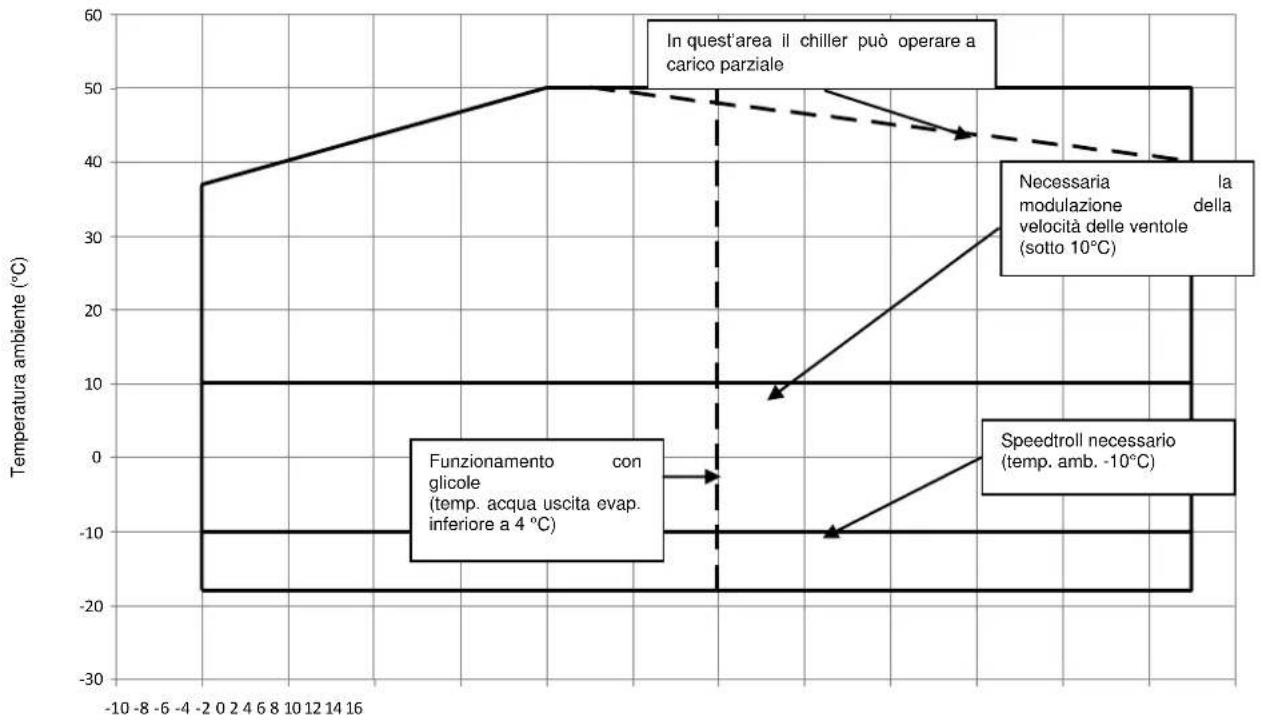

Figura 2 – Limiti operativi
Temperatura acqua in uscita evap (°C)
Sicurezza
L'unità deve essere saldamente ancorata al suolo.
È essenziale osservare le seguenti istruzioni:
- L'unità può essere sollevata usando solo i punti appositi segnalati in giallo e fissati alla sua base.
- È vietato accedere ai componenti elettrici senza aver prima aperto l'interruttore principale dell'unità e disattivato l'alimentazione elettrica.
È vietato accedere ai componenti elettrici senza l'impiego di una piattaforma isolante. Non accedere ai componenti elettrici in presenza di acqua e/o umidità. Rumore Il rumore
- I bordi taglienti e la superficie della sezione del condensatore possono causare lesioni. Evitare il contatto diretto e usare dispositivi di protezione adeguati. Compressori e delle ventole. Livello sonoro di ogni modello è riportato nella relativa documentazione di vendita.
- Scollegare l'alimentazione elettrica aprendo l'interruttore principale prima di eseguire operazioni di assistenza sulle ventole di raffreddamento compressori. Il mancato rispetto di questa regola può causare gravi lesioni personali. - Non introdurre oggetti solidi nei tubi dell'acqua quando l'unità è collegata al sistema. Se l'unità è installata, usata e sottoposta a manutenzione correttamente, il livello di emissione sonora non richiede l'impiego di nessun dispositivo di protezione speciale per il lavoro continuativo vicino alla stessa. Nei casi in cui l'installazione sia sottoposta al rispetto di requisiti sonori speciali potrebbe essere necessario impiegare dispositivi di attenuazione del rumore aggiuntivi.
- Installare un filtro meccanico sul tubo dell'acqua collegato all'ingresso dello scambiatore di calore.
- L'unità è dotata di valvole di sicurezza installate sui lati di alta e bassa pressione del circuito del refrigerante.
È assolutamente vietato rimuovere tutte le protezioni delle parti mobi
In caso di arresto improvviso dell'unità, seguire le istruzioni Manuale d'istruzioni del pannello di controllo che fa parte della documentazione di accompagnamento della macchina consegnata all'utilizzatore finale.
Si consiglia vivamente di eseguire le operazioni di installazione e manutenzione insieme ad altre persone. In caso di lesioni problemi, comportarsi come segue:
- Mantenere la calma
- Premere il pulsante di allarme, se presente nel sito di installazione
- Spostare la persona ferita in un luogo caldo, lontano dall'unità e adagiaria in posizione di riposo.
- Contattare immediatamente il personale di emergenza presente nell'edificio o presso un servizio di pronto soccorso.
- Attendere l'arrivo degli operatori di soccorso senza lasciare il ferito da solo.
- Fomire tutte le informazioni necessarie agli operatori del pronto soccorso.
Evitare di installare il chiller in aree che potrebbero presentare dei pericoli durante le operazioni di manutenzione, come piattaforme senza parapetti, guide o aree non conformi ai requisiti che impongono di lasciare uno spazio libero intorno al chiller.
Runmore
Il rumore generato dall'unità è dovuto principalmente alla rotazione dei compressori e delle ventole.
Zionello sonoro di ogni modello è riportato nella relativa documentazione di vendita.
Se l'unità è installata, usata e sottoposta a manutenzione correttamente, il livello di emissione sonora non richiede l'impiego di nessun dispositivo di protezione speciale per il lavoro continuativo vicino alla stessa.
Nei casi in cui l'installazione sia sottoposta al rispetto di requisiti sonori speciali potrebbe essere necessario impiegare dispositivi di attenuazione del rumore aggiuntivi.
Movimento e sollevamento
Evitare di urtare e/o scuotere l'unità durante le operazioni di movimentazione e di carico/scarico dal veicolo di trasporto. Spingere o tirare l'unità
esclusivamente dal telaio della base. Fissare l'unità all'interno del veicolo di trasporto per evitare che si muova causando danni. Fare in modo che nessuna parte dell'unità cada durante il trasporto e il carico/scarico.
Tutte le unità della serie, sono dotate di punti di sollevamento segnalati in
giallo. Solo questi possono essere usati per il sollevamento, come mostrato nella seguente Figura 3.
Utilizzare le barre di spaziatura per prevenire danni al banco di condensazione. Posizionare le barre sopra le griglie delle ventole a una distanza di almeno 2,5 metri.
Le funi di sollevamento e le barre di spaziatura devono essere sufficientemente resistenti da sostenere l'unità in sicurezza. Verificare il peso dell'unità sulla targhetta identificativa della stessa.
L'unità deve essere sollevata con massima attenzione e cura, osservando le istruzioni di sollevamento riportate sull'etichetta. Sollevare l'unità molto lentamente, tenendola perfettamente in piano.
Posizionamento e assemblaggio
L'unità deve essere installata su fondazioni robuste e perfettamente livellate.
Tutte le unità sono progettate per usi esterni, su balconi o a terra, a condità che unità viene installata su balconi o tetti, potrebbe essere necessario usare che l'area di installazione sia priva di ostacoli che possano ridurre il flusso ravadadistribuzione del peso. verso le batterie condensanti.

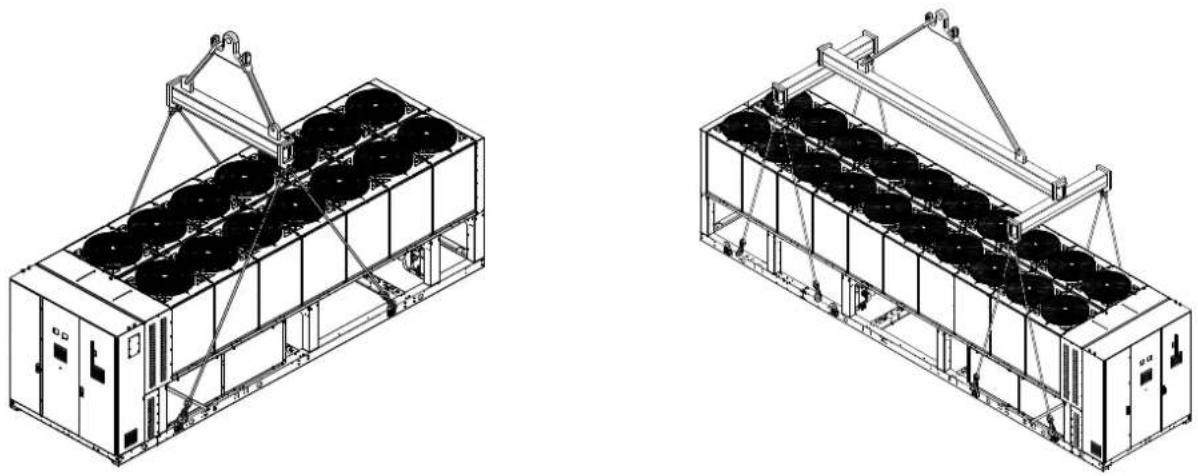

Figura 3 – Sollevamento dell'unità
Unità con 2 compressori Unità con 3 compressori
Per l'installazione a terra deve essere realizzata una base resistente di cemento dello spessore minimo di 250 mm e di larghezza superiore a quella dell'unità, che sia in grado di sostenere il peso di quest'ultima. Se l'unità viene installata in luoghi facilmente accessibili da persone e animali, è consigliabile installare griglie di protezione per le sezioni del condensatore e del compressore.
Affinché l'unità possa garantire, una volta installata, le prestazioni migliori, osservare le precauzioni e le istruzioni seguenti:
Evitare il ricircolo del flusso d'aria.
- Assicurarsi che non vi siano ostacoli che impediscano il corretto flusso d'aria.
- Assicurarsi di fornire fondazioni resistenti e solide per ridurre il rumore e le vibrazioni.
- Evitare di installare l'unità in ambienti particolarmente polverosi per limitare la contaminazione delle batterie condensanti con lo sporco.
- L'acqua nel sistema deve essere particolarmente pulita e tutte le tracce di olio e ruggine devono essere rimosse. Installare un filtro dell'acqua meccanico sul tubo di ingresso dell'unità.
Requisiti di spazio minimi
Per tutte le unità è fondamentale rispettare le distanze minime al fine di garantire una ventilazione ottimale delle batterie condensanti.
Una volta stabilito il sito in cui posizionare l'unità, e per garantire un adeguato flusso d'aria, evitare quanto segue:
Ricircolo di aria calda
- Alimentazione pneumatica insufficiente al condensatore raffreddato ad aria.
Entrambe le condizioni citate precedentemente possono causare un aumento della pressione di condensa, la quale a sua volta genera una riduzione dell'efficienza energetica e della capacità refrigerante.
Ogni lato dell'unità deve essere accessibile per l'esecuzione delle operazioni di manutenzione post-installazione, e lo scarico verticale dell'aria non deve essere ostruito. La Figura 3 mostra lo spazio minimo richiesto.
Se l'unità è circondata da pareti od ostacoli della stessa altezza, deve essere installata a una distanza non inferiore a 2500 mm. Se questi ostacoli sono più alti, deve essere installata a una distanza non inferiore a 3000 mm.
Se l'unità viene montata senza osservare le distanze minime consigliate da pareti e'od ostacoli verticali, potrebbe verificarsi un
ricircolo di aria calda e/o un'alimentazione insufficiente al condensatore raffreddato ad aria con conseguente riduzione della capacità e dell'efficienza.
Il microprocessore consentirà comunque all'unità di adattarsi alle nuove condizioni operative offrendo la capacità massima in qualsiasi circostanza, anche nei casi in cui la distanza laterale sia inferiore a quella consigliata, a condizione però che queste condizioni operative non influiscano negativamente sulla sicurezza del personale o sull'affidabilità dell'unità.
Quando due o più unità vengono posizionate l'una di fianco all'altra, si consiglia di rispettare una distanza di almeno 3600 mm tra i banchi del condensatore.
Per ulteriori soluzioni, consultare un rappresentante del produttore.
Protezione sonora
Quando i livelli di emissione sonora richiedono un controllo speciale, è necessario isolare l'unità dalla sua base con estrema cura, applicando correttamente gli elementi antivibrazione (forniti come optional). I giunti flessibili devono essere installati anche sui collegamenti idraulici.
Tubi dell'acqua
I tubi devono essere progettati limitando il più possibile le curve e i cambiamenti verticali di direzione. In questo modo i costi di installazione si riducono notevolmente e le prestazioni del sistema migliorano.
Il sistema idraulico deve essere dotato di:
- Montaggi antivibrazione che riducano la trasmissione delle vibrazioni alle strutture.
- Valvole isolanti che isolino l'unità dal sistema idraulico durante le operazioni di manutenzione.
- Flussostato.
- Dispositivo di sfato dell'aria manuale o automatico e dispositivo di drenaggio che siano montati rispettivamente nel punto più alto e più basso del sistema.
- Evaporatore e dispositivo di recupero di calore che non siano posizionati nel punto più alto del sistema.
- Un dispositivo adatto che possa mantenere il sistema idraulico sotto pressione (vasca di espansione ecc.).
- Indicatori di pressione e temperatura dell'acqua che assistano l'operatore durante le operazioni di assistenza e manutenzione.

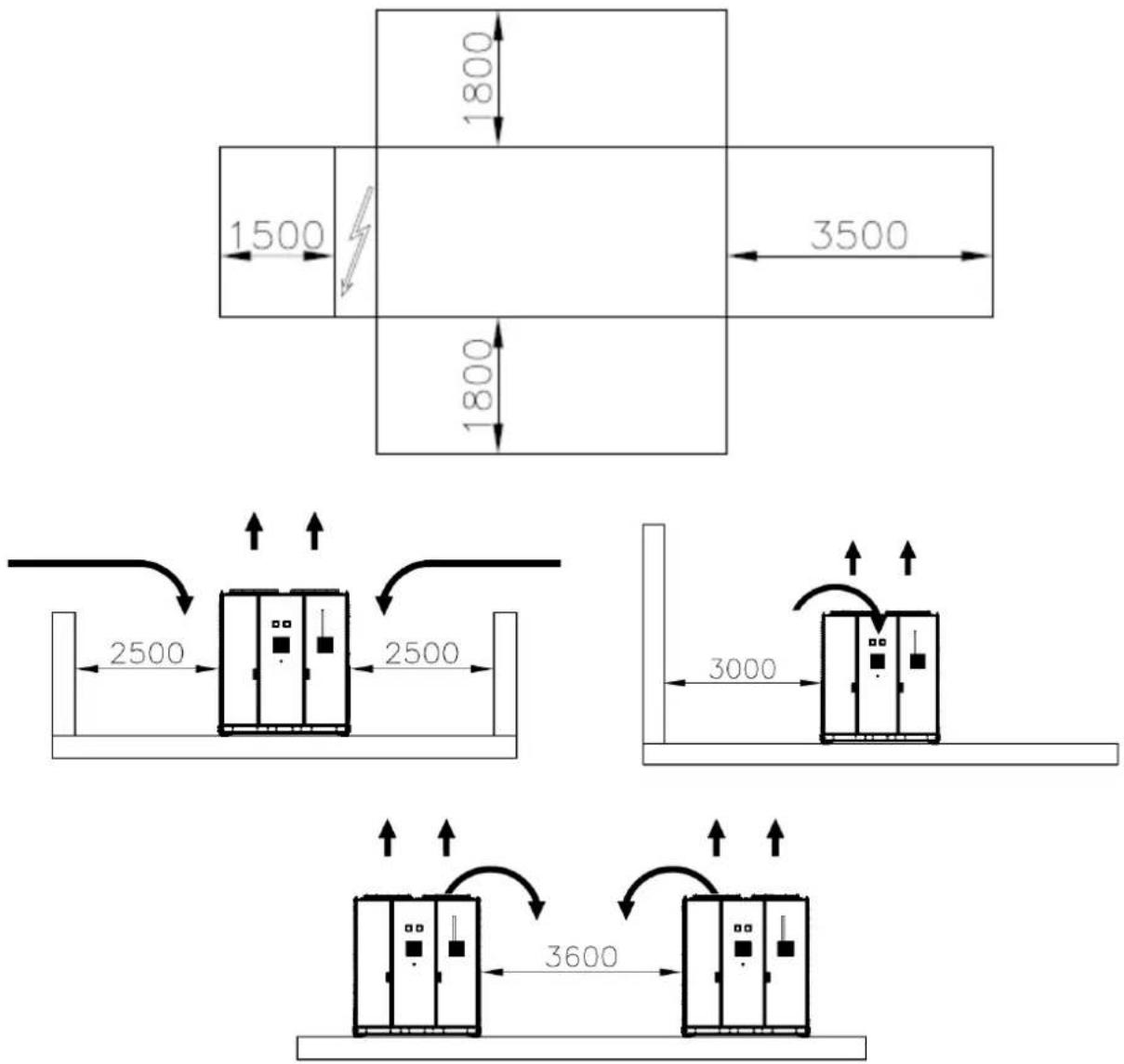

Figura 4 – Requisiti di spazio minimi
- Un filtro o un dispositivo che possa rimuovere le particelle dal liquido. L'uso di un filtro allunga la vita dell'evaporatore e della pompa contribuendo a mantenere il sistema idraulico nelle condizioni migliori.
- Evaporatore dotato di resistenza elettrica con un temostato che garantisca la protezione contro il congelamento dell'acqua a una temperatura ambiente minima di -25°C. Tutti gli altri tubi dell'acqua/dispositivi idraulici esterni all'unità devono quindi essere protetti contro il gelo.
-
Il dispositivo di recupero di calore deve essere svuotato e privato dell'acqua durante la stagione invernale, salvo se viene aggiunta al circuito idraulico una miscela di etilene glicole nella percentuale appropriata.
-
In caso di sostituzione dell'unità, svuotare e pulire l'intero sistema idraulico prima di installarne una nuova e precedentemente all'avvio di quest'ultima eseguire, se possibile, test regolari e trattamenti chimici adeguati dell'acqua.
- Qualora si aggiunga al sistema idraulico del glicole per fornire una protezione antigelo, si sappia che la pressione di aspirazione sarà più bassa, le prestazioni dell'unità inferiori e i cali di pressione maggiori. Sarà necessario inoltre regolare nuovamente tutti i sistemi di protezione dell'unità, come l'antigelo e il dispositivo per contrastare la bassa pressione.
- Prima di isolare i tubi dell'acqua, controllare che non vi siano perdite.
Figura 5 – Collegamento dei tubi dell'acqua per l'evaporatore
- Manometro
- Connettore flessibile
- Flussostato
-
Sonda di temperatura
-
Valvola di isolamento
- Pompa
- Filtro

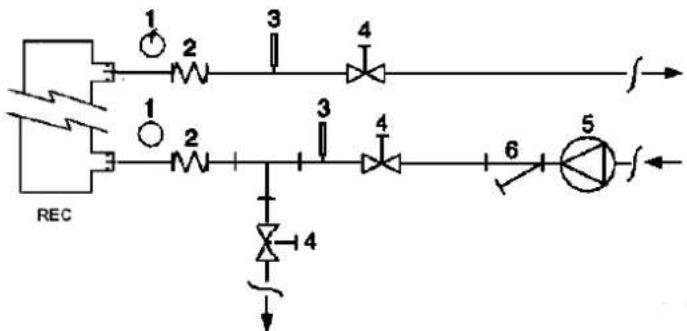

Figura 6 - Collegamento dei tubi dell'acqua per gli scambiatori di recupero di calore
- Manometro
- Connettore flessibile
-
Sonda di temperatura
-
Valvola di isolamento
- Pompa
- Filtro
Trattamento dell'acqua
Prima di azionare l'unità pulire il circuito idraulico. Sporco, calcare, detriti da corrosione e altro materiale possono accumularsi all'interno dello scambiatore di calore riducendone la capacità di scambio termico. Può verificarsi anche un aumento del calo pressione, con conseguente riduzione del flusso dell'acqua. Un trattamento adeguato dell'acqua può quindi ridurre il rischio di corrosione, erosione, formazione di
calcare ecc. E' necessario scegliere il trattamento più adeguato in loco, considerando il tipo di sistema e le caratteristiche dell'acqua.
Il produttore non sarà responsabile per eventuali danni o malfunzionamenti dell'apparecchiatura causati da mancato o improprio trattamento dell'acqua.
Tabella 1 – Limiti di qualità dell'acqua accettabili
| pH (25°C) | 6,8÷8,0 | Durezza totale (mg CaCO_3 /l) | < 200 | |
| Conduttività elettrica μS/cm (25°C) | <800 | Ferro (mg Fe / l) | < 1,0 | |
| lone cloruro (mg Cl−/l) | <200 | lone solfuro (mg S^2- /l) | Nessuno | |
| lone solfato (mg SO_4^2- /l) | <200 | lone ammonio (mg NH_4^+ /l) | < 1,0 | |
| Alcalinità (mg CaCO_3 /l) | <100 | Silice (mg SiO_2 /l) | < 50 |
Protezione antigelo per scambiatori di recupero ed evaporatore
Tutti gli evaporatori sono dotati di una resistenza elettrica a controllo termostatico che fornisce una protezione antigelo adeguata a temperatura minime di -25°C. Possono essere usati tuttavia ulteriori metodi per contrastare il fenomeno del congelamento, a condizione che gli scambia di calore non siano stati svuotati completamente e puliti con soluzione antigelo.
Quando si progetta l'intero sistema vanno considerati due o più metodi d'protezione descritti di seguito:
Circolo continuo del flusso d'acqua all'interno dei tubi e degli scambiatori.
- Aggiunta della quantità appropriata di glicole all'interno del circuito idraulico.
- Riscaldamento e isolamento termico aggiuntivo dei tubi esposti.
- Svuotamento e pulizia dello scambiatore di calore durante la stagione invernale
L'installatore e/o il personale locale addetto alla manutenzione dovranno accertarsi dell'impiego dei metodi di protezione antigelo e assicurarsi che vengano eseguite sempre le operazioni di manutenzione appropriate dei dispositivi di protezione antigelo. Il mancato rispetto delle istruzioni riporti sopra può essere causa di guasti all'unità. I danni causati dal gelo non si coperti dalla garanzia.
Installazione del flussostato
Per garantire un flusso d'acqua sufficiente in tutto l'evaporatore, è essenziale installare un flussostato nel circuito idraulico che possa esser posizionato sui tubi dell'acqua in ingresso o in uscita. Lo scopo del flussostato è arrestare l'unità in caso di interruzione del flusso dell'acqua, proteggendo così l'evaporatore dal congelamento.
Il produttore offre, come optional, un flussostato selezionato appositame per svolgere questa funzione.
Si tratta di flussostato a paletta adatto per un uso continuativo all'esterno (IP67) e compatibile con tubi di diametro compreso tra 1" e 6".
E dotato di un contatto pulito da collegare elettricamente ai terminali indi nello schema elettrico, e deve essere tarato in modo tale da intervenire quando il flusso dell'acqua dell' evaporatore scende sotto al 50% della portata nominale.
Recupero di calore
Volendo, le unità possono essere dotate anche di un sistema di recupere calore costituito da uno scambiatore di calore raffreddato ad acqua situata sul tubo di scarico del compressore e un apposito dispositivo di gestione della pressione di condensazione.
Per garantire il corretto funzionamento del compressore, la temperatura dell'acqua all'interno delle unità di recupero del calore non deve essere inferiore a 28°C.
Il progettista dell'impianto e l'installatore del chiller dovranno garant rispetto di tale valore (es. usando una valvola bypass di ricircolo)
Impianto elettrico
Specifiche generali
Tutti i collegamenti elettrici sull'unità devono essere eseguiti nel rispetto di quanto disposto dalle leggi e dalle normative in vigore. Tutte le attività di installazione, gestione e manutenzione devono essere eseguite da personale qualificato.
Consultare lo schema elettrico specifico per l'unità acquistata. Se lo schema elettrico non si trova sull'unità o se è stato perso, contattare il proprio rappresentante del produttore che provvederà a inviarne una copia.
In caso di discrepanza tra quanto riportato sullo schema elettrico e l'aspetto del pannello/dei cavi elettrici, contattare il rappresentante del produttore.
La contemporaneità di carichi mono e trifase e lo squilibrio tra fasi possono causare perdite verso terra fino a 150mA nel corso del normale funzionamento delle unità della serie.
Se l'unità contiene dispositivi che generano armoniche superiori (come VFD e taglio di fase), le perdite verso terra possono aumentare taggiungendo valori molto più alti (circa 2 Ampere).
Le protezioni per il sistema di alimentazione elettrico devono essere progettate in base ai valori sopra menzionati.
Funzionamento
Responsabilità dell'operatore
È essenziale che l'operatore riceva un'adeguata formazione professionale e acquisisca familiarità con il sistema prima di usare l'unità. Oltre a leggere il presente manuale, l'operatore deve studiare il manuale operativo del microprocessore e lo schema elettrico per poter comprendere la sequenza di avvio e di arresto, il funzionamento generale e quello di tutti i dispositivi di sicurezza.
Durante la fase di avvio iniziale dell'unità, il produttore metterà a disposizione un proprio tecnico autorizzato che potrà rispondere a qualsiasi domanda e impartire istruzioni sulle corrette procedure di funzionamento.
Se l'operatore deve tenere una registrazione dei dati operativi di ogni unità installata e di tutte le attività periodiche di manutenzione e assistenza. Se l'operatore nota condizioni operative anomale o insolite, deve consultare il servizio tecnico autorizzato dal produttore.
Manutenzione di routine
Le attività di manutenzione minime sono elencate nella Tabella 2.
Assistenza e garanzia limitata
Tutte le unità sono testate in fabbrica e garantite per 12 mesi dal primo avvio o 18 mesi dalla data di consegna.
Queste unità sono state sviluppate e costruite nel rispetto degli standard qualitativi più elevati e con la garanzia pluriennale di un funzionamento corretto e privo di guasti. È importante, tuttavia, assicurare periodicamente una manutenzione adeguata nel rispetto di tutte le procedure elencate nel presente manuale e delle buone pratiche di manutenzione delle macchine. Si consiglia vivamente di stipulare un contratto di manutenzione con un servizio autorizzato dal produttore. L'esperienza e la competenza del nostro pelisonale, infatti, potrà garantire un funzionamento efficiente e senza
toroblemi.
Non va dimenticato inoltre che l'unità necessita di manutenzione anche durante il periodo di garanzia.
Si tenga presente che un uso improprio dell'apparecchio, per esempio oltre i limiti operativi, o una manutenzione nulla o inadeguata, per esempio che non rispetta quanto indicato nel presente manuale, renderà nulla la
tigarahzia.
È importante osservare i seguenti punti per rispettare i limiti della garanzia:
- L'unità non può funzionare oltre i limiti specificati.
- L'alimentazione elettrica deve rientrare nei limiti di tensione ed essere priva di armoniche o improvvisi cambiamenti di tensione.
- L'alimentazione trifase non deve presentare uno squilibrio tra fasi superiore al 3%. L'unità deve rimanere spenta finché il problema elettrico non è stato risolto.
- Non disabilitare o annullare nessun dispositivo di sicurezza, sia esso meccanico, elettrico o elettronico.
- L'acqua usata per riempire il circuito idraulico deve essere pulita e trattata adeguatamente. Installare un filtro meccanico nel punto più vicino all'ingresso dell'evaporatore.
- Salvo se concordato specificamente al momento dell'ordine, la portata dell'acqua dell'evaporatore non deve mai essere superiore al 120% né inferiore all'80% della capacità nominale.
Usare solo conduttori di rame per evitare il surriscaldamento o la corrosione nei punti di collegamento, con conseguente rischio di danni all'unità.
Per evitare interferenze tutti i cavi di comando devono essere collegati separatamente da quelli elettrici usando a tale scopo diverse canaline. Prima di eseguire le operazioni di assistenza dell'unità, aprire l'interrutt disconnessione generale posto sull'alimentazione principale.
Se l'unità è spenta, ma l'interruttore di disconnessione è in posizione chi i circuiti non utilizzati saranno comunque attivi.
Non aprire mai la morsettiera dei compressori prima dell'interruttore disconnessione generale dell'unità.
Controlli obbligatori periodici e avviamento delle apparecchiature sotto pressione
Le unità sono incluse nella categoria IV della classificazione stabilita dalla Direttiva Europea 2014/68/UE (PED).
Per i gruppi frigoriferi appartenenti a tale categoria, il D.M. n. 329 del user 01/12/2004, prescrive che le unità installate sul territorio italiano siano sottoposte, da parte di "soggetti abilitati (ISPESL, USL, ASL)", a visite periodiche con scadenze triennali.
Contattare pertanto uno dei "soggetti abilitati" per chiedere l'autorizzazione alla messa in funzione del gruppo frigorifero.
©
Istruzioni per le unità caricate in fabbrica e in loco
(Informazioni importanti relative al refrigerante in uso)
Il sistema refrigerante verrà caricato con gas serra fluorurati.
Non sfogare i gas nell'atmosfera.
1 Compilare con inchiostro indelebile l'etichetta della carica del refrigerante fornita con il prodotto in base alle seguenti istruzioni:
- la carica del refrigerante per ciascun circuito (1; 2; 3)
- la carica del refrigerante totale (1 + 2 + 3)
- calcolare l'emissione di gas serra con la seguente formula:
valore GWP del refrigerante x Carica del refrigerante totale (in kg) / 1000
a Contiene gas fluorurati ad effetto serra
b Numero circuito
c Carica in fabbrica
d Carica in loco
e Carica del refrigerante per ciascun circuito (in base al numero dei circuiti)
f Carica del refrigerante totale
g Carica del refrigerante totale (in fabbrica + in loco)
h Emissione di gas serra della carica del refrigerante totale espressa
in tonnellate di CO2 equivalente
m Tipo di refrigerante
n GWP = potenziale di riscaldamento globale (Global Warming Potential)
p Numero di serie dell'unità
2 L'etichetta compilata deve essere applicata all'interno del pannello elettrico.
In base alle disposizioni della legislazione europea o locale, potrebbero essere necessarie ispezioni periodiche per individuare eventuali perdite di refrigerante. Contattare il rivenditore locale per maggiori informazioni.
AVVISO
In Europa, l'emissione di gas serra della carica del refrigerante totale nel sistema
(espressa in tonnellate di CO _2 equivalente) è utilizzata per determinare la frequenza degli interventi di manutenzione.
Attenersi alle normative vigenti.
Formula per calcolare l'emissione di gas serra:
valore GWP del refrigerante x Carica del refrigerante totale (in kg) / 1000
Utilizzare il valore GWP riportato sull'etichetta dei gas serra. Questo valore GWP
si basa sul 4° Rapporto di Valutazione dell'IPCC. Il valore GWP riportato nel manuale potrebbe essere non aggiornato (ovvero, basato sul 3° Rapporto di Valutazione dell'IPCC)
Smaltimento
L'unità è realizzata con componenti metallici, plastici ed elettronici. Tutte queste parti devono essere smaltite conformemente alle normative locali in vigore in materia.
Le batterie al piombo devono essere raccolte e inviate a specifici centri di raccolta dei rifiuti.
L'olio deve essere raccolto e inviato a specifici centri di raccolta dei rifiuti.
Il presente manuale costituisce un supporto tecnico e non rappresenta un'offerta vincolante. Non si può garantire in modo esplicito o implicito la completezza, la precisione o l'affidabilità del suo contenuto. Tutti i dati e le specifiche ivi riportati sono passibili di modifica senza preavviso. I dati comunicati al momento dell'ordine saranno considerati definitivi.
Il produttore non si assumerà alcuna responsabilità per eventuali danni diretti o indiretti, nel senso più ampio del termine, derivanti o collegati all'uso e/o all'interpretazione del presente manuale.
Ci riserviamo il diritto di apportare modifiche progettuali e strutturali in qualsiasi momento senza preavviso. Di conseguenza l'immagine in copertina non è vincolante.
Identificarea etichetei
