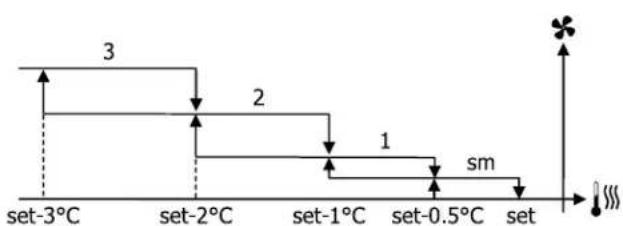

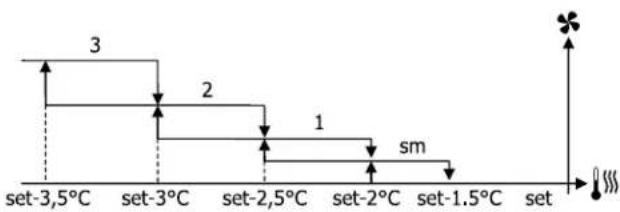

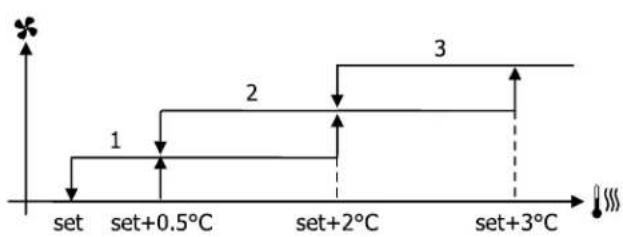

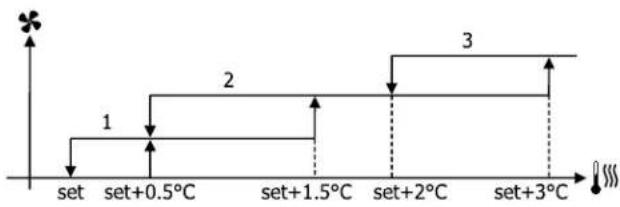

6.2.3 Ventilazione a gradini p. 39

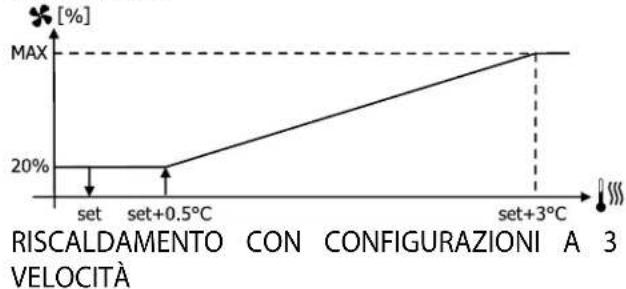

6.2.4 Ventilazione modulante.... p. 40

6.2.5 Velocità forzata p. 41

6.2.6 Consenso ventilazione da sonda acqua ..... p. 41

6.3 VALVOLA p. 42

6.3.1 Valvola ON/OFF.... p. 42

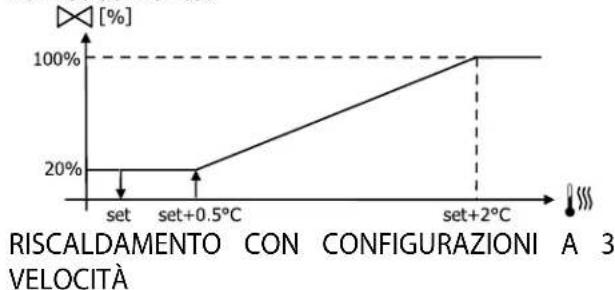

6.3.2 Valvola modulante....p. 42

6.3.3 Consenso valvola da sonda acqua ..... p. 42

6.4 RESISTENZA ELETTRICA....p. 42

6.4.1 Attivazione....p. 42

6.4.2 Consenso resistenza da sonda acqua ..... p. 43

6.5 ECONOMY....p. 43

6.6 CONTROLLO MINIMA TEMPERATURA ..... p. 43

6.6.1 Attivazione....p. 43

6.7 DEUMIDIFICA p. 44

6.7.1 Logica p. 44

6.7.2 Consenso deumidifica da sonda acqua ..... p. 44

6.8 ALLARMI p. 44

7 RETI E CONNETTIVITÀ.... p. 45

10 INSTALLAZIONE E MANUTENZIONE.....p. 50

10.1 INSTALLAZIONE DELLE SONDE....p. 50

10.2 INSTALLAZIONE DELLA SONDA ARIA REMOTA p. 51

10.3 INSTALLAZIONE DELLA SONDA ACQUA....p. 51

10.4 INSTALLAZIONE DELL'INTERFACCIA UTENTE...p.52

10.5 INSTALLAZIONE A BORDO DELLA SCHEDA DI POTENZA....p. 52

10.6 COLLEGAMENTI ELETTRICI....p. 52

10.7 MANUTENZIONE....p. 53 Pulizia....p. 53

10.8 RISOLUZIONE PROBLEMI....p.53

10.9 TABELLA I/O DELLA SCHEDA....p. 54

10.10 ESEMPI DI CONFIGURAZIONE....p.55

11 FIGURE....p. 144

1 AVVERTENZE GENERALI

Leggere attentamente questo manuale.

L'installazione e la manutenzione dell'apparecchio devono essere effettuati esclusivamente da personale tecnico qualificato per questo tipo di macchina, in conformità con le normative vigenti.

Al ricevimento dell'apparecchio controllarne lo stato verificando che non abbia subito danni dovuti al trasporto.

Per l'installazione e l'uso di eventuali accessori si rimanda alle relative schede tecniche degli stessi.

Il presente manuale può subire variazioni, in qualsiasi momento e senza preavviso, orientate al miglioramento del prodotto.

Daikin si ritiene sollevata da ogni responsabilità nei casi in cui l'apparecchio sia installato da personale non qualificato, venga utilizzato impropriamente o in condizioni non ammesse, non venga effettuata manutenzione prevista dal presente manuale o non siano stai utilizzati ricambi originali.

SIMBOLI DI SICUREZZA

Leggere attentamente il manuale

Attenzione

Utilizzare dispositivi di protezione individuale

UTILIZZARE DPI ADEGUATI (GUANTI PER REFRIGERANTE, OCCHIALI DI PROTEZIONE)

ATTENZIONE I prodotti elettrici ed elettronici non possono essere mescolati con i rifiuti casalinghi non separati. NON provate a smantellare il sistema da soli: lo smantellamento del sistema, il trattamento del refrigerante, dell'olio e di altre parti, dev'essere effettuato da un installatore

autorizzato e deve rispettare la legislazione applicabile. Le unità devono essere trattate presso un impianto specializzato di lavorazione per il riutilizzo, il riciclaggio e il recupero. Assicurandovi che questo prodotto sia smaltito correttamente, aiuterete a prevenire possibili conseguenze negative per l'ambiente e la salute umana. Per ulteriori informazioni contattate il vostro installatore o l'autorità locale.

2 CARATTERISTICHE GENERALI

Il comando FWTOUCH è progettato per comandare tutti i terminali idronici di impianto della gamma Daikin con motore monofase plurivelocità o accoppiato ad un inverter per la modulazione della velocità.

Il comando FWTOUCH è un sistema composto da:

— Scheda di potenza contenente il circuito di alimentazione, il sistema a microprocessore e i connettori (estraibili a vite) per il collegamento dei dispositivi di ingresso e di uscita; — Interfaccia utente touch screen dotata di orologio e sonde per la lettura di temperatura e umidità relativa dell'aria ambiente.

ATTENZIONE: Il collegamento tra la scheda di potenza e l'interfaccia utente si effettua attraverso gli appositi connettori utilizzando un cavo per trasmissione dati dotato di una coppia di conduttori twistati e con schermatura.

Il comando consente la possibilità di comunicazione serialie in due tipologie di reti:

— Soluzione con collegamento ad un sistema di supervisione esterno con protocollo MODBUS RTU su seriale RS485;

— Soluzione SMALL: collegamento di più comandi FWTOUCH in due possibili configurazioni:

1. MASTER/SLAVE su seriale RS485
2. MASTER/SLAVE su OC (Onde Convogliate).

— Soluzione RETE MISTA: collegamento di più co-2. MASTER di zona (FWTOUCH), ricezione istruzio- mandi FWTOUCH a vari livelli di autonomia: ne da MASTER di rete RS485, invio istruzioni agli

1. MASTER di rete RS485 (supervisione o FWTOUCH), invio istruzioni agli SLAVE RS485 (detti MASTER di zona);

2. SLAVE di rete OC, funzionamento identico a master di zona.

3 FUNZIONI PRINCIPALI

— Variazione automatica o manuale (selezionabile da tastiera) della velocità del ventilatore;
— Gestione di valvole ON/OFF o modulanti per impianti a due o quattro tubi;
— Gestione di una resistenza elettrica di supporto in riscaldamento;
— Commutazione ESTATE/INVERNO (= raffreddamento/ riscaldamento) secondo quattro possibili modalità:

1. manuale mediante tastiera;
2. manuale a distanza (da ingresso digitale);
3. automatica in funzione della temperatura dell'acqua;
4. automatica in funzione della temperatura dell'aria.

— Gestione della funzione di deumidifica;
— Funzionamento con FASCE ORARIE.

Inoltre è dotato di:

— Ingresso digitale pre consenso esterno (ad esempio: contatto finestra, ON/OFF remoto, sensore di presenza ecc.) che può abilitare o disabilitare il funzionamento del terminale idronico (logica del contatto: vedi parametri configurazione scheda di potenza);
— Ingresso digitale per commutazione Raffreddamento/ Riscaldamento remota centralizzata (logica del contatto: vedi parametri configurazione scheda di potenza);
— Ingresso digitale per abilitazione della funzione ECONOMY da remoto (logica del contatto: vedi parametri configurazione scheda di potenza);
— Una uscita digitale (contatto pulito) completamente configurabile;
— Sonda di temperatura aria ambiente di serie-(si tuata all'interno dell'interfaccia utente);
— Sonda di temperatura acqua (accessorio), una oppure due (opzionale in caso di impianto a 4 tubi);
— Sonda remota di temperatura aria ambiente (accessorio) la quale, se collegata, può venire

utilizzata al posto di quella installata di serie nell'interfaccia utente;

— Sonda remota di umidità relativa aria ambiente (accessorio).

4 SCHERMATE E FUNZIONALITÀ

4.1 INTERFACCIA UTENTE

La schermata principale si compone nelle seguenti aree:

— tasto di accesso al menu utente;
— temperatura ambiente (letta dalla sonda remota a bordo dell'interfaccia utente oppure dalla sonda collegata alla morsettiera della scheda di potenza secondo quanto configurato);

— tasto di ON/OFF;
— valore del SET di temperatura attuale, modificabile;
— stato della ventilazione, modificabile;
— simboli di stato:

Fasce orarie attive

Funzione minima temperatura ambiente attiva

Resistenza elettrica attiva

Valvola aperta

Funzione economy attiva

Collegamento Supervisione

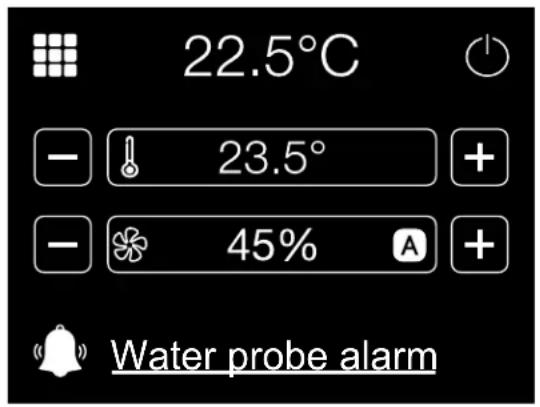

Presenza allarme (nessun altro simbolo della riga viene visualizzato, compare il testo descrittivo del tipo di allarme)

Collegamento Smartphone

Collegamento Rete Locale

Modalità estate (raffreddamento)

Modalità inverno (riscaldamento)

4.1.1 Accesso al menu utente

L'accesso al menu utente è consentito solo nel caso in cui la tastiera non sia stata bloccata o non sia stata attivata la funzione di limitazione utente.

Tastiera bloccata:

Modalità limitazione utente:

4.1.2 Modifica del set di temperatura aria

Per modificare il SET di temperatura aria è necessario visualizzare la schermata HOME con terminale idronico acceso, quindi procedere come segue:

— premere tasti + / - situati ai lati dell'area di visualizzazione del SET per modificarne il valore.

4.1.3 Modificare la velocità di ventilazione

Per modificare la velocità di ventilazione è necessario visualizzare la schermata HOME con terminale idronico acceso, quindi procedere come segue:

— premere tasti + / - situati ai lati dell'area di visualizzazione della ventilazione per modificarne il valore.
— nel caso di ventilazione modulante, al posto dei gradini verrà visualizzata la velocità di ventilazione in percentuale. La pressione dei tasti + / - consente di variare tale valore dal limite minimo impostato al limite massimo (vedere MENU REGOLAZIONE); oltre i limiti viene automaticamente impostata la modalità di ventilazione automatica;
— qualora la differenza tra la temperatura aria ambiente rilevata ed il set impostato sia compresa entro 0.5°C la ventilazione viene disattivata e visualizzata la scritta STDBY;

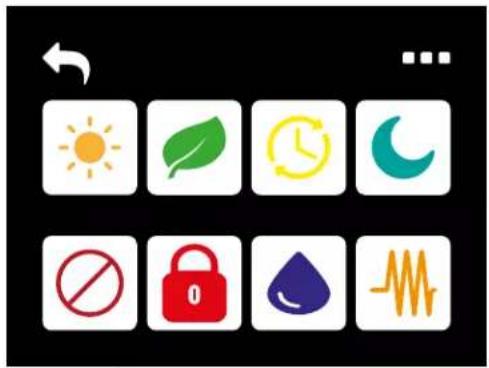

4.2 MENU UTENTE

Tasto di accesso al menu manutenzione.

Tasti per il cambio di modalità Estate/Inverno.

Tasto per attivazione/disattivazione modalità Economy.

Tasto per impostazioni e attivazione/disattivazione fasce orarie.

Tasto di accesso alla schermata di impostazione e attivazione/disattivazione della funzione antigelo ambiente.

Tasto per abilitazione/disabilitazione della modalità limitazioni utente (password = 66).

Tasto per abilitazione/disabilitazione del blocco tastiera (password=99).

Tasto di accesso alla scheramta di impostazione e attivazione/disattivazione della deumidifica.

Tasto per abilitazione/disabilitazione al funzionamento delle resistenze elettriche. Il tasto è visualizzato SOLO se le resistenze elttriche sono presenti.

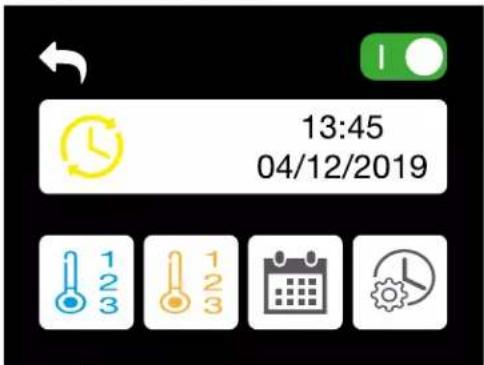

4.2.1 Menu fasce orarie

	Selettore di attivazione/disattivazione funzionamento con fasce orarie
	Tasto di accesso alla schermata di impostazione delle 3 temperature estive
	Tasto di accesso alla schermata di impostazione delle 3 temperature invernali
	Tasto di accesso alle schermate di occonfigurazione oraria e giornaliera
	Tasto di accesso alla schermata di impostazione di orario e data

4.2.2 Configurazione delle fasce orarie

Premendo il tasto dal menu fasce orarie si accede alla schermata seguente:

— Premere i tasti SET per impostare uno dei 3 set di temperatura in modalità estiva e in modalità invernale per ogni ora di ogni giorno della settimana (da lunedì a domenica).

— Premere i tasti COPY per copiare il profilo estivo e invernale di un giorno della settimana su uno o più altri giorni della settimana.

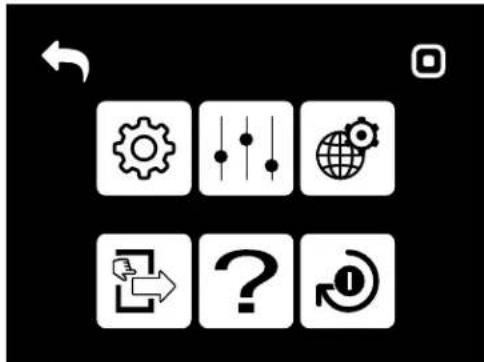

4.3 MENU MANUTENZIONE

Tasto di ritorno alla schermata principale

Tasto di accesso all'elenco dei parametri di configurazione (password = 10) vedi paragrafo p. 36

Tasto di accesso all'elenco dei parametri di regolazione (password = 77) vedi paragrafo p. 37

Tasto di accesso all'elenco dei parametri di rete e connessioni (password = 20) vedi paragrafo p. 38

Tasto di accesso alle schermate di test delle uscite (pas- sword = 30)

Tasto di accesso al menu delle informazioni

Tasto di ripristino dei valori di default (password = 15)

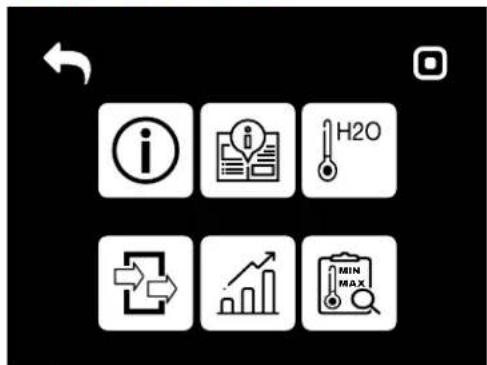

4.3.1 Menu informazioni

Tasto di ritorno alla schermata principale

Tasto di accesso alla schermata delle versioni software

Tasto di accesso alle pagine del manuale

Tasto di accesso alla schermata della temperatura dell'acqua

Tasto di accesso alla schermata di visualizzazioni di ingressi e uscite

Tasto di accesso alla schermata di visualizzazione dell'andamento grafico delle grandezze principali

Tasto di accesso alla schermata di visualizzazione dei valori minimo e massimo delle grandezze principali

5.1 ELENCO PARAMETRI DI CONFIGURAZIONE

5.1.1 Modalità di scorrimento e modifica

— per scorrere l'elenco premere tasto OK in alto a destra;
— in fase di modifica del parametro il valore NON salvato appare di colore arancione;
— per salvare le impostazioni premere tasto OK in'alto a destra e le scritte passano da colore arancione a bianco.

5.1.2 Tabella parametri

ID Descrizione Default Valori possibili
C1 Tipo unità 3 velocità			3 velocità4 velocità
C2 Numero tubi 2 tubi			2 tubi4 tubi
C3 Sonda aria Display			DisplayScheda
C4 Visualizzazione temperatura		Celsius	CelsiusFahrenheit
C5 Tipo ventilazione Step			StepModulante
C6 Tipo valvola Non presente			Non presenteOn/OffModulante
C7 CommutazioneEstate/Inverno		Da tastiera/seriale	Da tastiera/serialeDa ingresso digitaleAuto su temp. acquaAuto su temp. aria
C8 Configurazione uscita 07		Nessun utilizzo	(vedi paragrafo dedicato)
C9 Logica uscita 07 N.A			N.AN.C
C10 Resistenza presente No			No/Si
C11 Sonda acqua presente		No	No/Si
C12 Numero sonde acqua unità 4 tubi		1	1/2
C13 Sonda umidità Display			Display/Scheda
C14 Economy da contatto		No	No/Si
C15 ON/OFF da contatto		No	No/Si
C16 Deumidifica da contatto		No	No/Si
C17 Modalità ventilazione in STANDBY		Standard	Sempre ON,Sempre OFF,Accensioni cicliche

ID Descrizione Default Valori possibili
C18	Velocità ventilazione in STANDBY	Minima	MinimaMediaMassima
C19 Convezione naturale No			No/Si
C20	Stato con seriale disconnessa	Tastiera / seriale	Tastiera / serialeDa supervisore
C21 Lingua	Italiano		Italiano,Inglese,Francese,Tedesco,Spagnolo
C22 Display Stand-by Spento			SpentoOrologio,Temperatura

5.1.3 Vincoli di configurazione

La configurazione del terminale idronico deve tenere conto delle seguenti esigenze:

— se è presente la resistenza è necessario che sia presente anche la sonda acqua;
— se è presente la resistenza ed anche la valvola questa deve essere a 3 VIE (NO VALVOLA 2VIE);
— se la commutazione ESTATE/INVERNO è impostata su "Auto su temp. acqua" è necessario che sia presente anche la sonda acqua;
— nei terminali a 4 tubi non può essere presente la resistenza;
— nei terminali a 4 tubi con una sola sonda acqua non si può impostare la commutazione estate/inverno su "Auto su temp. acqua";
— è possibile impostare la commutazione estate/inverno su "Auto su temp. aria" solo se è presente la resistenza elettrica oppure se il terminale idronico è a 4 tubi;
— se la commutazione ESTATE/INVERNO è impostata su "Auto su temp. acqua" non è possibile utilizzare una valvola a 2 vie. La sonda acqua deve essere installata in un punto del circuito idraulico con circolazione minima.

5.1.4 Uscita digitale configurabile

La scheda di potenza presenta una uscita digitale (indicata con O7 nello schema elettrico) il cui stato può essere legato ad uno degli stati di funzionamento del terminale idronico riportati nel seguente elenco:

— Modalità funzionamento
— Richiesta di raffreddamento o riscaldamento
— Richiesta di raffreddamento
— Richiesta di riscaldamento
— Stato ON/OFF del terminale idronico
— Presenza di allarme
— Chiamata deumidifica
— Chiamata umidifica
— Alta temperatura ambiente
— Bassa temperatura ambiente
— Mancanza consenso acqua al riscaldamento
— Mancanza consenso acqua al raffreddamento
— Da supervisore e selezionabili tramite il parame tro di configurazione "Configurazione O7". Inoltre è possibile scegliere, con l'impostazione del parametro successivo "Logica uscita digitale", se lo stato del relè deve seguire la logica NA (Normalmente Aperto) o NC (Normalmente Chiuso).

5.1.5 Modo Stand-by

Dopo 30 secondi in cui non viene eseguita alcuna operazione sulla tastiera dell'interfaccia utente la schermata principale si porta in modalità stand-by, visualizzando la temperatura ambiente. Toccando lo schermo in qualsiasi punto, ritorna la schermata HOME.

5.1.6 Interruzione collegamento seriale

In caso di interruzione del collegamento seriale con comando impostato come SLAVE, FWTOUCH manterrà le impostazioni di ON/ OFF e di modalità ESTATE/INVERNO da supervisore o ripristinerà le ultime impostazioni da tastiera a seconda della selezione del corrispondente parametro di configurazione.

5.2 ELENCO PARAMETRI DI REGOLAZIONE

ID Descrizione Default
R1 Limite minimo SET di raffreddamento 10.0°C
R2 Limite massimo SET di raffreddamento 35.0°C
R3 Limite minimo SET di riscaldamento 5.0°C
R4 Limite massimo SET di riscaldamento	30.0°C
R5 Limite minimo SET di umidità	35%
R6 Limite massimo SET di umidità	75%
R7 Isteresi umidità	5%
R8 Offset su lettura umidità	0%
R9	Minimo valore della ventilazione modulante	20%
R10	Massimo valore della ventilazione modulante - Raffreddamento	100%
R11	Massimo valore della ventilazione modulante - Riscaldamento	100%
R12 Offset sonda aria	0.0°C
R13 Offset sonda acqua	0.0°C
R14 Offset sonda acqua riscaldamento	0.0°C
R15 Offset stratificazione aria	0.0°C
R16 Isteresi Economy	0.0°C
R17 SET consenso acqua raffreddamento	17.0°C
R18 Isteresi consenso acqua raffreddamento 5.0°C
R19 SET consenso acqua riscaldamento	37.0°C
R20 Isteresi consenso acqua riscaldamento	7.0°C
R21 SET consenso acqua deumidifica	10.0°C
R22 Isteresi consenso acqua deumidifica	2.0°C
R23 SET consenso acqua valvola	30°C
R24 Isteresi consenso acqua valvola	5.0°C
R25 SET consenso acqua resistenza	39.0°C

ID Descrizione Default
R26 Isteresi consenso acqua resistenza	2.0°C
R27 SET controllo minima temperatura	9.0°C
R28 Isteresi controllo minima temperatura	1.0°C
R29 Zona neutra	5.0°C
R30 %ventilazione modulante in standby	20%
R31 Tipo di regolazione	Proporzionale

5.3 ELENCO PARAMETRI DI RETE E CONNESSIONI (PASSWORD 20)

ID Descrizione Default Valori possibili
	SETUP RS485
N1 MST/SLV nessuno			NessunoMasterSlave localeSlave da SPV
N2 Protocollo Modbus Modbus
N3 Indirizzo seriale 0			0-255(MASTER = 0; SLAVE = 1-255)
N4 Velocità 9600			12002400480096001920038400
N5 Controllo temperaura da Master Si			NoSi
	SETUP OC
N7 MST/SLV Master			MasterSlave
N8 Indirizzo seriale 0			FWTOUCH master:0
			FWTOUCH Slave: 2-255
	SETUP rete Wireless
N9 Abilitazione WI-Fi/BLE (Bluetooth) No			NoSi

6 LOGICHE DI REGOLAZIONE

6.1 COMMUTAZIONE ESTATE/INVERNO

Sono presenti 4 differenti ed alternative logiche di selezione della modalità di funzionamento del termostato definite in base alla configurazione impostata sul comando:

— Locale: scelta dall'utente agendo sul tasto MO DE
— Distanza: in funzione dello stato dell'ingresso digitale DI1
— in funzione della temperatura dell'acqua

INFO: Nel caso di allarme sonda acqua il

controllo della modalità torna temporaneamente nella modalità Locale.

— in funzione della temperatura dell'aria:

Dove:

— Set è la temperatura aria impostata con le frecce
— ZN è la zona neutra

La modalità di funzionamento del termostato è indicata sul display dai simboli di RAFFREDDAMENTO e di RISCALDAMENTO

6.2 VENTILAZIONE

6.2.1 Aspetti generali

Il controllo può gestire due tipologie di ventilazione:

— ventilazione a gradini con un numero fisso di velocità selezionabili (3 o 4);
— ventilazione modulante con velocità variabile da 0 a 100%

L'utilizzo dell'una o l'altra tipologia di gestione è legata al tipo di ventilatore (a gradini o modulante) montato a bordo macchina. A sua volta la regolazione a gradini segue due logiche diverse in base al tipo di valvola/e (ON/OFF oppure modulante).

Riassumendo, le logiche di regolazione automatica gestite dal comando (e descritte in dettaglio nel seguito) sono le seguenti:

— ventilazione a 3 velocità con variazione automatica a gradini e valvola ON/OFF (o assente), in modalità raffreddamento e riscaldamento;
— ventilazione a 4 velocità con variazione automatica a gradini e valvola ON/OFF (o assente), in modalità estate e inverno;
— ventilazione a 3 velocità con variazione automatica a gradini e valvola modulante, in modalità estate e inverno;
— ventilazione a 4 velocità con variazione automatica a gradini e valvola modulante, in modalità estate e inverno;

— regolazione della ventilazione modulante con valvola ON/OFF, in modalità estate e inverno;
— regolazione della ventilazione modulante con valvola modulante.

6.2.2 Convezione naturale

Abilitando il parametro da menu configurazione nelle unità con valvola, la ventilazione in riscaldamento viene ritardata di 0.5°C per consentire una prima fase di convezione naturale.

6.2.3 Ventilazione a gradini

Utilizzando i tasti UP/DOWN è possibile scegliere fra le seguenti velocità:

— Velocità AUTOMATICA: in funzione della temperatura impostata e quella dell'aria ambiente;
— Velocità SUPERMINIMA: selezionabile solo se il terminale idronico ha 4 velocità;
— Velocità MINIMA
— Velocità MEDIA
— Velocità MASSIMA

FUNZIONAMENTO AUTOMATICO PER TERMINALI IDRONICO A 3 VELOCITA' E VALVOLA/E ON/OFF (O ASSENTE/I):

1. Velocità MINIMA

2. Velocità MEDIA

3. Velocità MASSIMA Raffreddamento:

Riscaldamento:


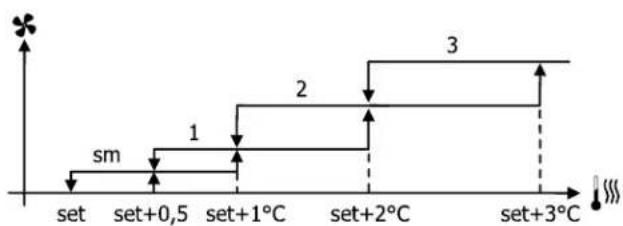

FUNZIONAMENTO AUTOMATICO PER TERMINALE IDRONICO A 4 VELOCITA' E VALVOLA/E ON/OFF (O ASSENTE/I):

1. Velocità MINIMA
2. Velocità MEDIA
3. Velocità MASSIMA

sm. Velocità SUPERMINIMA

Raffreddamento:

Riscaldamento:

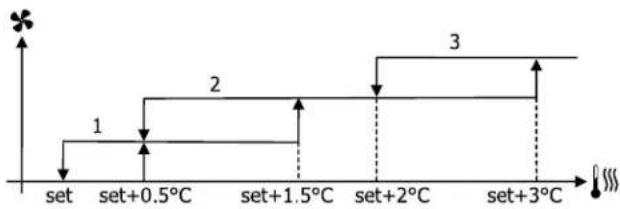

FUNZIONAMENTO AUTOMATICO PER TERMINALE IDRONICO A 3 VELOCITA' E VALVOLA/E MODULANTE/I

1. Velocità MINIMA
2. Velocità MEDIA
3. Velocità MASSIMA

Raffreddamento:

Riscaldamento:

FUNZIONAMENTO AUTOMATICO PER TERMINALE IDRONICO A 4 VELOCITA' E VALVOLA/E MODULANTE/I:

1. Velocità MINIMA
2. Velocità MEDIA
3. Velocità MASSIMA sm. Velocità SUPERMINIMA

Raffreddamento:

Riscaldamento:

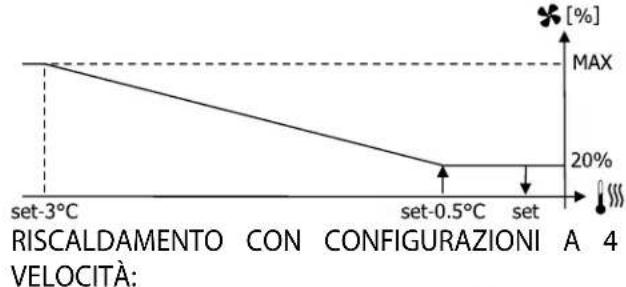

6.2.4 Ventilazione modulante

La logica di gestione della ventilazione modulante prevede, come per la ventilazione a gradini, due possibili modalità di funzionamento:

— funzionamento AUTOMATICO
— funzionamento a VELOCITÀ FISSA

La selezione della percentuale di funzionamento avviene agendo sui tasti + e -, mentre impostando un valore di ventilazione inferiore al minimo (20%) o superiore al massimo (100%) viene attivata la ventilazione automatica.

TABELLA CON MANUALE AUTO E FORZATA FUNZIONAMENTO AUTOMATICO PER TERMINALE IDRONICO A 3 O 4 VELOCITA' E VALVOLA/E ON/OFF O ASSENTE/I:

6.2.5 Velocità forzata

La normale logica di ventilazione (sia modulante che non modulante) verrà ignorata nel caso di particolari situazioni di forzatura che possono essere necessarie per il corretto controllo della temperatura o funzionamento del terminale.

Si possono avere:

— con sonda aria a bordo macchina e configurazioni con valvola: viene mantenuta la minima velocità disponibile anche a temperatura raggiunta

— con sonda aria a bordo macchina e configurazioni senza valvola: ogni 10 minuti di ventilatore fermo viene eseguito un lavaggio di 2 minuti

alla velocità media per permettere alla sonda aria una lettura più corretta della temperatura ambiente

— se impostata ventilazione in standby sempre ON viene mantenuta la velocità selezionata una volta raggiunto il setpoint di temperatura.

— in RISCALDAMENTO:

— con resistenza attiva: viene forzata la ventilazio ne alla velocità media

— una volta spenta la resistenza: viene mantenuta, per 2 minuti, una post ventilazione alla velocità media. (NB: tale ventilazione verrà completata anche se il termostato dovesse venir spento o si passasse alla modalità raffreddamento).

— se impostata ventilazione in standby sempre ON viene mantenuta la velocità selezionata una volta raggiunto il setpoint di temperatura.

6.2.6 Consenso ventilazione da sonda acqua

Indipendentemente dal tipo di ventilatore presente (a gradini o modulante), il funzionamento della ventilazione è vincolato al controllo della temperatura acqua dell'impianto. In base alla modalità di lavoro si hanno differenti soglie di consenso in riscaldamento e raffreddamento.

L'assenza di tale consenso alla chiamata del termo- stato, verrà indicata sul display con il lampeggio del simbolo della modalità attiva Raffreddamento e Riscaldamento. Tale consenso viene ignorato in caso di:

— sonda acqua non prevista o in allarme perché scollegata

— in raffreddamento con configurazioni a 4 tubi

6.3 VALVOLA

Il controllo può gestire valvole a 2 o 3 vie, di tipo ON/ OFF (cioè tutta aperta o tutta chiusa) oppure modulante (l'apertura della valvola può variare tra 0% e 100%).

6.3.1 Valvola ON/OFF

L'apertura della valvola (2 o 3 vie) viene comanda- ta in funzione del set di lavoro e della temperatura dell'aria.

Raffreddamento:

On Off set set+0,5°

Riscaldamento:

On set-0,5° Set Off

6.3.2 Valvola modulante

L'apertura della valvola (2 o 3 vie) viene comanda- ta in funzione del set di lavoro e della temperatura dell'aria.

La logica di regolazione dell'apertura segue i diagrammi riportati di seguito.

Raffreddamento:

6.3.3 Consenso valvola da sonda acqua

Il controllo della temperatura dell'acqua per il consenso all'apertura interessa solo configurazioni con valvole a 3 vie e resistenza elettrica. In tali configurazioni verrà fatto un controllo della temperatura dell'acqua in caso di:

— Riscaldamento con resistenza: il funzionamento della resistenza comporta la forzatura della ventilazione; è necessario quindi evitare l'eventuale passaggio di acqua troppo fredda nel terminale:

— Post ventilazione dovuta allo spegnimento resistenza: mantenuta fino allo scadere del tempo stabilito, anche nel caso di cambio della modalità di funzionamento. Durante la post ventilazione il consenso dell'acqua coinciderà con quello visto per la ventilazione.

6.4 RESISTENZA ELETTRICA

6.4.1 Attivazione

Qualora impostata preventivamente la presenza da parametro di configurazione e abilitato l'utilizzo da tasto nel MENU UTENTE, la resistenza elettrica viene utilizzata su chiamata del termostato in base alla temperatura ambiente:

INFO: L'attivazione comporta una forzatura della ventilazione.

6.4.2 Consenso resistenza da sonda acqua

Il consenso per l'attivazione della resistenza è legato al controllo della temperatura dell'acqua.

Di seguito la logica di consenso relativa: RISCALDAMENTO

Tale consenso non verrà dato nel caso di sonda dell'acqua non prevista o scollegata.

6.5 ECONOMY

La funzione di Economy ha l'obiettivo di ridurre la rumorosità ed il consumo elettrico del terminale idronico (ad esempio durante il funzionamento notturno). Qualora impostata preventivamente la presenza da parametro di configurazione e abilitato l'utilizzo da tasto nel MENU UTENTE, la funzione Economy prevede una correzione del setpoint di 2.5°C e una forzatura alla minima velocità disponibile:

— Raffreddamento: set + 2.5°C
— Riscaldamento: set – 2.5°C

6.6 CONTROLLO MINIMA TEMPERATURA

Qualora impostata preventivamente la presenza da parametro di configurazione e abilitato l'utilizzo da tasto nel MENU UTENTE, tale logica permette di impedire, con termostato spento, che la temperatura ambiente non scenda al di sotto di una soglia impostabile all'interno della stessa schermata di abilitazione, forzando il terminale in modalità riscaldamento per il tempo necessario.

Se la resistenza elettrica è presente, essa verrà utilizzata solo nel caso in cui fosse stata precedente-mente selezionata come risorsa in riscaldamento.

6.6.1 Attivazione

Se tale controllo è selezionato, il terminale si accenderà nel caso in cui la temperatura ambiente scenda al di sotto dei 9°C:

Una volta riportata la temperatura sopra i 10°C il termostato ritornerà nella situazione di Off.

INFO: Un eventuale OFF da ingresso digitale inibirà tale logica.

6.7 DEUMIDIFICA

Il display FWTOUCH presenta una sonda di umidità interna, pertanto è sempre possibile abilitare la funzione di deumidifica.

La funzione di deumidifica, utilizzabile nella sola modalità raffreddamento, qualora abilitata nella schermata dedicata accessibile dal MENU UTENTE, prevede di far funzionare il terminale con lo scopo di ridurre l'umidità presente in ambiente fino a raggiungere il setpoint imbostabile nella stessa schermata di abilitazione.

6.7.1 Logica

La velocità di ventilazione verrà forzata alla minima o, nel caso di temperatura aria molto superiore al set impostato, alla media velocità:

Dovendo riportare l'umidità al valore impostato, la ventilazione (e la valvola, se presente) verrà attivata anche nel caso in cui la temperatura ambiente abbia già raggiunto il set relativo (visibile sul display). Nel caso si scenda troppo al di sotto di tale

soglia tale logica verrà momentaneamente inibita.

6.7.2 Consenso deumidifica da sonda acqua

Il consenso per l'attivazione della deumidifica è legato al controllo della temperatura dell'acqua. Di seguito la logica di consenso relativa:

Il mancato consenso prevede l'inibizione momentanea della funzione di deumidifica. Lo stesso verrà fatto nel caso la sonda venga scollegata.

INFO: Una volta raggiunta l'umidità di riferimento o messo in OFF il comando, la deumidifica verrà disattivata.

6.8 ALLARMI

Gli allarmi gestiti dal comando e segnalati a display sono i seguenti:

— Allarme sonda aria
— Allarme sonda acqua
— Allarme sonda umidità
— Allarme lieve da ID (originato dalla chiusura dell'ingresso ID4)
— Allarme grave da ID (originato dalla chiusura dell'ingresso ID5)
— Allarme connessione OC (originato dalla perdi ta di connessione del display con la scheda)

22.5°C - 23.5° + - 45% A + Water probe alarm

7 RETI E CONNETTIVITÀ

FWTOUCH offre la possibilità d'interfacciarsi in reti del tipo:

1. rete RS485 con supervisore. Vedi figura 11.1 p. 144

2. rete SMALL: rete SMALL RS485 e rete SMALL on-de convogliate

3. rete MISTA (Supervisore + OC oppure RS485 + OC). Vedi figura 11.4 p. 144

Attraverso la porta seriale RS485 è possibile collegare i comandi FWTOUCH (fino a 247 terminali idronici) ad un software di gestione che utilizza come protocollo di comunicazione lo standard MODBUS RTU con le seguenti caratteristiche:

— baudrate impostabile (default: 9600);
— nessuna parità
— 8 bit di dati
— 1 bit di stop

All'interno di una rete di supervisione, ciascun comando FWTOUCH si comporta come uno SLAVE nei confronti del sistema di gestione centralizzato che costituisce il MASTER della rete. Vedi figura 11.1 p. 144.

Una volta eseguito il cablaggio della rete, è necessario configurare ciascun comando FWTOUCH. Entrare nell'elenco dei parametri di rete e connessioni (accessibile da tasto del MENU UTENTE) ed impostare i parametri di SETUP RS485 come segue:

— MST/SLV = "Slave da SPV"
— Protocollo="Modbus"
— Indirizzo seriale = impostare un valore da 1

255

— Velocità = impostare in base alle esigenze del Master lasciare inalterati i parametri di SETUP OC (MST/SLV = nessuno).

INFO: per i dettagli sul cablaggio della rete si raccomanda la lettura del documento "Linee giuda rete RS485", disponibile sull'area download del sito Daikin.

Le funzioni riconosciute e gestite dal comando come SLAVE sono le seguenti:

Codice Descrizione

01	lettura di coil status
02	lettura di input status
03	lettura di holding register
04	lettura di input register
15	scrittura multipla di coil status
16	scrittura multipla di holding register

AVVERTENZA: A seguito dell'utilizzo di standard diversi del protocollo MODBUS, gli indirizzi riportati nelle tabelle seguenti potrebbero differire di una unità.

^a Le variabili disponibili sono le seguenti:

» Coil status (digitali di lettura/scrittura)

Descrizione
1	comando ON/OFF
2	comando ESTATE/INVERNO
3	comando ECONOMY
4	comando ABILITAZIONE ANTIGELO
5	comando ABILITAZIONE RESISTENZE ELETTRICHE
6	comando MAN/AUTO della ventilazione modulante
7	abilitazione ON/OFF da MASTER
8	abilitazione ECONOMY da MASTER
9	abilitazione ESTATE/INVERNO da MASTER
10	abilitazione ANTIGELO da MASTER

Descrizione
11	abilitazione RESISTENZE ELETTRICHE da MASTER
12	abilitazione SETPOINT da MASTER
13	abilitazione LIMITI DEL SETPOINT da MASTER
14	abilitazione VELOCITA' VENTILAZIONE da MASTER
15	comando BLOCCO TASTIERA
16	consenso abilitazione CONTROLLO UMIDITÀ da MASTER
17	abilitazione CONTROLLO UMIDITÀ
18	comando USCITA DIGITALE CONFIGURABILE NO7
19	comando abilitazione FASCE ORARIE

» Input status (digitali di sola lettura)

Descrizione
1	ON/OFF terminale idronico
2	ESTATE/INVERNO

Descrizione
3	ECONOMY attivo
4	ANTIGELO attivo
5	presenza di ALLARME
6	Allarme sonda temperatura ambiente
7	Allarme sonda temperatura acqua
8	Allarme sonda temperatura acqua calda (solo se terminale idronico a 4 tubi)
9	Allarme sonda umidità ambiente
10	Numero velocità (3/4)
111	Numero tubi (2/4)
12	Tipo ventilazione (STEP/MODULANTE)
13	Sonda di regolazione (INTERFACCIA UTENTE/SCHEDA DI POTENZA)
14	Presenza resistenze elettriche
15	Presenza sonda umidità
16	Stato uscita digitale 1 (01)
17	Stato uscita digitale 2 (02)

Descrizione
18	Stato uscita digitale 3 (03)
19	Stato uscita digitale 4 (04)
20	Stato uscita digitale 5 (05)
21	Stato uscita digitale 6 (06)
22	Stato uscita digitale 7 (07)
23	Presenza sonda acqua
24	Presenza sonda acqua calda (terminale idronico a 4 tubi)
25	Deumidifica attiva
26	Valvola aperta
27	Terminale idronico spento da contatto remoto
28	Regolazione ventilazione (MANUALE/AUTOMATICA)
29	Resistenza attiva
30	Presenza valvola
31	Abilitazione ECONOMY da contatto

» Holding register (interne/analogiche di lettura/scritture)

Descrizione
1	SET di temperatura estivo (raffreddamento)
2	Limite minimo SET di temperatura estivo
3	Limite massimo SET di temperatura estivo
4	SET di temperatura invernale (riscaldamento)
5	Limite minimo SET di temperatura invernale
6	Limite massimo SET di temperatura invernale
7	SET di temperatura unico(se EST/INV su temp.acqua/aria)
8	SET di umidità

Descrizione
9	Limite minimo SET di umidità
10	Limite massimo SET di umidità
11	Velocità della ventilazione a gradino:0 = vel. superminima1 = vel. minima2 = vel. media3 = vel. massima4 = vel. AUTO
12	Velocità della ventilazione modulante

» Input register (Interne/analogiche di sola lettura)

Descrizione
1 Temperatura ambiente
2 Umidità ambiente
3 Temperatura acqua
4 Temperatura acqua calda (solo se terminale idronico a 4 tubi)
5	Stato della ventilazione a gradini:0 = ventilazione ferma1 = vel. superminima2 = vel. minima3 = vel. media4 = vel. massima
6 Valore % della ventilazione modulante

Descrizione

7 Valore % della uscita analogica 1

8 Valore % della uscita analogica 2

9 Valore % della uscita analogica 3

10 SET di temperatura attivo

11 SET di temperatura estivo

12 SET di temperatura invernale

13 SET di temperatura unico (se EST/INV su temp.acqua/aria)

14 SET di umidità attivo

15 Tipo valvola (ASSENTE/ON-OFF/MODULANTE)

7.2 SOLUZIONI DI RETE "SMALL"

Le soluzioni di rete "SMALL" costituiscono un sistema di rete Master/SlavE in cui uno dei comandi FWTOUCH svolge la funzione di MASTER mentre tutti gli altri comandi FWTOUCH della rete svolgono la funzione di SLAVE. Vi sono due possibilità di realizzazione, ciascuna con

differenti funzionalità e tipologia di connessione:

— Rete SMALL su RS485
— Rete SMALL su ONDE CONVOGLIATE

7.2.1 Rete SMALL su RS485

La connessione si realizza in questo caso mediante

il bus RS485, costituito da un cavo dati schermato e twistato a 2 conduttori. Vedi 11.2 p. 144

INFO: Per i dettagli sul cablaggio della rete si raccomanda la lettura del documento "Linee Guida Rete RS485" disponibile sull'area download del sito Daikin.

Il comando MASTER invia ai comandi SLAVE le seguenti impostazioni:

— MST/SLV = impostare "Master" sul comando FWTOUCH che costituisce il MASTER della rete, mentre impostare "Slave locale" su tutti i comandi FWTOUCH costituiscono gli SLAVE della rete.
— Protocollo = "Modbus"
— Indirizzo seriale = impostare un valore da 1 a 255 solamente nei comandi SLAVE.
— Velocità = non modificare (9600)

— Modalità di funzionamento: (Raffreddamento oLasciare inalterati i parametri di setup oc (MST/SLV riscaldamento); = nessuno).

— Stato ON/OFF del comando: tutti i comandi
SLAVE si adeguano allo stato ON/OFF del comando MASTER;
— Abiltazione del controllo della minima temperatura ambiente;
— SET di temperatura ambiente;

oppure (in base al parametro "Controllo temperatura da MASTER" all'interno del menu "Reti e Connessioni"):

— Limiti per la modifica del SET di temperatura ambiente (sia ESTIVO che INVERNALE): su ciascun comando SLAVE la variazione del SET è consentita con un delta di ± 2°C intorno al valore del SET impostato sul comando MASTER.

Per quanto riguarda lo stato ON/OFF, su ciascun comando SLAVE è consentito:

— ON locale automatico in caso di richiesta dalla funzione di controllo della minima temperatura dell'aria ambiente
— ON/OFF locale automatico secondo le fasce orarie, qualora abilitate;
— OFF su comando SLAVE da ingresso digitale nel caso in cui questo sia abilitato.

Ciascun comando SLAVE conserva autonomia nella gestione della velocità della ventilazione, nell'attivazione della funzione ECONOMY e nell'impostazione del valore del SET (con le limitazioni sopra descritte).

Questo tipo di rete non consente la presenza anche di una rete di supervisione in quanto le porte seriali RS485 di tutti i comandi (sia il MASTER che gli SLAVE) sono già occupate per la realizzazione della rete SMALL.

Una volta eseguito il cablaggio della rete, è necessario configurare ciascun comando FWTOUCH. Entrare all'interno dell'elenco e i parametri di rete e connessioni (accessibili da tasto dal MENU UTENTE) ed impostare i parametri di SETUP RS485 come segue:

7.2.2 Rete SMALL su onde convogliate

Questo tipo di configurazione permette di controllare fino ad un massimo di 32 terminali idronici tramite una sola interfaccia utente.

La connessione si realizza mediante un bus OC, co- stituito da un cavo dati schermato e twistato a 2 conduttori. Vedi 11.3 p. 144.

Il comando MASTER, in questo caso, impone a tutti i comandi SLAVE collegati alla rete un funzionamento (istante per istante) identico a quello del comando MASTER stesso. Ciascun comando SLAVE non possiede quindi alcuna autonomia decisionale e inoltre non è dotato di una propria interfaccia utente.

Prima di eseguire il collegamento delle schede di potenza alla rete è necessario configurare ciascuna scheda di potenza.

Collegare l'interfaccia utente a ciascuna scheda di potenza.

Entrare all'interno dell'elenco e i parametri di rete e connessioni (accessibili da tasto dal MENU UTENTE) ed impostare i parametri di SETUP OC come segue:

— MST/SLV = impostare "Master" sulla scheda di potenza che costituisce il MASTER della rete e "Slave" su tutti gli SLAVE della rete.
— Indirizzo seriale = impostare un valore da 2 a 34 sui comandi SLAVE.

A questo punto è possibile collegare tutte le schede di potenza alla rete.

AVVERTENZA: una volta impostata la scheda di potenza come SLAVE, questa non può più comunicare con qualunque interfaccia utente al successivo riavvio del comando. In questo caso è necessario eseguire un RESET tramite la seguente procedura: scollegare la scheda di potenza dalla rete e, mantenendola alimentata, mettere in cortocircuito per 15 secondi l'ingresso digitale 10 (morsetti I10 e IC).

AVVERTENZA: tutti i terminali idronici (quindi sia il MASTER che gli SLAVE) collegati alla rete

devono avere la stessa configurazione.

7.3 RETE MISTA

La rete SMALL su onde convogliate può essere collegata anche ad una rete di supervisione (soluzione con supervisore oppure SMALL) su RS485 attraverso la porta seriale RS485 del comando MASTER, ottenendo in questo modo una cosidetta

RETE MISTA. In figura 11.4 p. 144 è riportato lo schema della rete mista costituita da rete SMALL su ONDE CONVOGLIATE abbinata ad una rete di supervisione.

» Tabella riassuntiva parametri

RS485 Supervisore BMS SMALL RS485					SMALL OC	Rete mista
MST/SLV Slave da SPV			FWTOUCH Master:Master		-	FWTOUCH Master:Master
			FWTOUCH Slave SLAVE da PSV		-	FWTOUCH Slave SLAVE da PSV
Protocollo Modbus Modbus - Modbus
Indirizzo seriale 1...255			FWTOUCH Master:0 - FWTOUCH Master:0
			FWTOUCH Slave: 1...255 - FWTOUCH Slave: 1...255
Velocità	In base al Master		9600		- 9600
OC
MST/SLV		-		-	FWTOUCH Master: MasterFWTOUCH Master: Slave
Indirizzo Seriale		-		-	FWTOUCH Master: 0FWTOUCH Master: 2...255

8 SIGNIFICATO LED

	Blu Verde Rosso
Status led Terminale idronico off Terminale idronico on Presenza allarme
Network led Master OC Comunicazione ok			Assenza di comunicazione

INFO: Guardando frontalmente la scheda di potenza, lo NETWORK LED è posto a sinistra mentre il STATUS LED è posto a destra.

9 DATI TECNICI

Alimentazione	230Vac 50/60Hz
Temperatura Funzionamento	Potenza 2,5 W
Temperatura Stoccaggio	Range 0-50°C
Grado di protezione IP	Range -10-60°C
Tipo scheda di potenza	IP30 (interfaccia utente)
Relè di uscita	Tipo 1.C
Ingressi	Normal Open 5A @ 240V (Resistivo)Temperatura ambiente max.: 105°CMicro-interruzione
Sonde di Temperatura	Sonde di Temperatura NTCSonde attive 0-5VContatti puliti (ingressi digitali)

Sonda di umidità	Sonde NTC 10K Ohm @25°C Range -25-100°C
Sezione max cavi per morsetti	1,5 mm ^2
Grado di inquinamento	Grado II
Categoria di resistenza a calore/fuoco	Categoria D
Categoria di sovratensione	Categoria II
Norme di conformità EMC	EN 61000-6-1(2007)EN 61000-6-3(2007) + A1(2011)
Norme SAF	EN 60730-2-9:2010EN 60730-1:2000 + A1:2004 + A2:2008 + A12:2003 + A13:2004 + A14:2005 + A16:2007

10 INSTALLAZIONE E MANUTENZIONE

⚠️ ATIENZIONE l'installazione e l'avviamento dell'unità devono essere effettuati da personale competente, secondo le regole della corretta pratica impiantistica, in conformità alle normative vigenti.
Per ogni unità, prevedere sulla rete di alimentazione un interruttore (IL) con contatti di apertura con distanza di almeno 3 mm e un fusibile (F) di protezione adeguato.
ATTENZIONE Installare l'unità, l'interruttore di linea (IL), e/o gli eventuali comandi a distanza in una posizione non raggiungibile da persone che si trovino nella vasca da bagno o nella doccia.
ATTENZIONE i filtri di rete associati agli inverter (allo scopo di ridurre le emissione condotte e garantire quindi la conformità della macchina alla direttiva EMC) producono correnti di

dispersione verso terra. Ciò può provocare, in alcuni casi, l'intervento dell'interruttore differenziale di sicurezza. E' consigliabile prevedere un interruttore differenziale aggiuntivo, con taratura modificabile, dedicato alla sola linea di alimentazione della macchina.

ATTENZIONE: Le operazioni di manutenzione devono essere effettuate esclusivamente da un centro assistenza autorizzato dal costruttore o da personale qualificato. Per motivi di sicurezza, prima di compiere qualsiasi manutenzione o pulizia, spegnere l'apparecchio ponendo il controllo elettronico su "OFF" e l'interruttore di linea su 0 (OFF).

A seguire verranno descritte le procedure d'instaòllazione dell'interfaccia utente, della scheda di potenza e delle sonde, con istruzioni specifiche per i singoli terminalil idronici della gamma Daikin.

10.1 INSTALLAZIONE DELLE SONDE

Il comando FWTOUCH gestisce le seguenti sonde:

— Sonda per la lattura della temperatura aria integrata all'interno dell'interfaccia utente; non necessita di alcuna operazione particolare d'installazione.

— Sonda (opzionale ed alternativa alla precedente) collegata alla scheda di potenza per la lettura della temperatura dell'aria aspirata dalla macchina oppure in qualunque altro punto nell'ambiente soggetto alla regolazione della temperatura (SONDA ARIA REMOTA)

— Sonde (opzionali) per la lettura della

temperatura acqua: è possibile connettere una o due sonde a seconda che il terminale sia connesso ad un impianto a 2 o a 4 tubi.

— Sonda (opzionale) per la lettura dell'umidità relativa ambiente collegata alla scheda di potenza

ATTENZIONE Al fine di evitare disturbi e conseguenti anomalie di funzionamento, i cavi delle sonde NON devono trovarsi in prossimità di cavi di potenza (230V)

10.2 INSTALLAZIONE DELLA SONDA ARIA REMOTA

L'utilizzo della sonda d'aria remota per la regolazione della temperatura ambiente è opzionale. Qualora utilizzata, essa diventa la sonda di regolazione principale al posto della sonda situata all'interno dell'interfaccia utente. In ogni caso è sempre possibile scegliere la sonda principale di regolazione della temperatura ambiente intervenendo sul parametro "sonda aria" contenuto all'interno del MENU CONFIGURAZIONE.

La sonda aria remota va sempre collegata ai

morsetti L1-IC della scheda di potenza.

Utilizzare il portasonda adesivo in plastica fornito in dotazione:

— Ventilconvettore senza zoccolo (11.5 p. 145)
— Ventilconvettore con zoccolo (11.6 p. 145)
— Ventilconvettore con aspirazione frontale (11.7 p. 145)

10.3 INSTALLAZIONE DELLA SONDA ACQUA

La sonda per la lettura della temperatura dell'acqua (cavo di colore bianco) è un accessorio opzionale. Nel caso di terminali idronici a 2 tubi (singola batteria) la sonda acqua va collegata ai morsetti L2 - IC della scheda di potenza.

Nel caso di terminali idronici a 4 tubi è possibile scegliere (mediante il parametro "Numero sonde acqua" del MENU CONFIGURAZIONE) quante son-de (una o due) utilizzare.

Se si sceglie di utilizzare una sonda acqua, questa va installata in modo tale da leggere la temperatura dell'acqua di riscaldamento (quindi installata sulla batteria acqua calda) e va collegata ai morsetti L2 - IC della scheda di potenza.

Se invece si sceglie di utilizzare due sonde acqua, la sonda per la lettura della temperatura acqua fredda va collegata ai morsetti L2 - IC della scheda di potenza mentre la sonda per la lettura della temperatura dell'acqua calda va collegata ai morsetti L3-IC della scheda di potenza.

Utilizzare l'apposito portasonda in rame per la son- da dell'acqua e sistemarlo, a seconda dei casi, co- me descritto di seguito.

Ventilconvettori per:

— Impianto a 2TUBI - NO VALVOLA o VALVOLA 2

VIE: la sonda dell'acqua deve essere posizionata sullo scambiatore (Fig.11.8);

— Impianto a 4TUBI - NO VALVOLE o VALVOLE 2

VIE: la sonda dell'acqua (se unica) va posizionata sullo scambiatore del circuito di riscaldamento (11.9 p. 146); l'eventuale seconda sonda va posizionata sullo scambiatore del circuito di raffreddamento;

— Impianto a 2TUBI - CON VALVOLA 3 VIE: la

sonda dell'acqua va posizionata all'entrata della valvola, sul ramo proveniente dall'impianto (11.10 p. 146);

— Impianto a 4TUBI - CON VALVOLE 3 VIE: la sonda dell'acqua (se unica) va posizionata all'entrata della valvola di riscaldamento, sul ramo proveniente dal circuito (11.11 p. 146); l'eventuale seconda sonda va posizionata all'entrata della valvola di raffreddamento sul ramo proveniente dal circuito.

FWD-A/FWN-A

Esempio, valvole montate sulla fiancata sinistra (11.12 p. 146):

— Per terminale idronico FWD-A/FWN-A privo di valvole, per impianti a due tubi, la sonda acqua va posizionata sul tubo all'ingresso dello scambiatore.

— Per terminale idronico FWD-A/FWN-A privo di valvole, per impianti a quattro tubi, la sonda acqua va posizionata sul tubo all'ingresso dello scambiatore del circuito di riscaldamento.

FWB-C / FWP-C

Esempio, valvole montate sulla fiancata sinistra (11.13 p. 147):

— Per terminale idronico FWB-C/FWP-C privo di valvole, per impianti a due tubi, la sonda acqua va posizionata sul tubo all'ingresso dello scambiatore.

— Per terminale idronico FWB-C/FWP-C privo di valvole, per impianti a quattro tubi, la sonda acqua va posizionata sul tubo all'ingresso dello scambiatore del circuito di riscaldamento.

10.4 INSTALLAZIONE DELL'INTERFACCIA UTENTE

Scegliere una zona per l'installazione dell'interfaccia utente facilmente accessibile per l'impostazione delle funzioni ed efficace per la rilevazione della temperatura ambiente (almeno 1,5 m dal pavimento). Evitare quindi:

— posizioni esposte direttamente all'irraggiamento to solare;
— posizioni soggette a correnti dirette di aria calda o fredda;
— di interporre ostacoli che impediscano la rilevazione corretta della temperatura (tendaggi o mobili);

— presenza costante di vapore d'acqua (cucinedi ecc.); 2 — di coprire o incassare a muro. tra

Per l'installazione dell'interfaccia utente a parete è consigliabile l'utilizzo di una scatola elettrica da incasso portafrutti 503, dietro al comando, per l'alloggiamento dei cavi. Per il montaggio seguire le seguenti istruzioni:

— Togliere la vite di chiusura dell'interfaccia uten-schermatura. Si raccomanda inoltre il collegamento (11.14 p. 147). to del conduttore di schermatura al morsetto (-) sia
— In caso di utilizzo di una scatola da incasso por-sul lato dell'interfaccia utente sia sulla scheda di tafrutti 503, far passare i cavi attraverso la ferito-potenza (p. 149 e p. 150).
-schermatura. Si raccomanda inoltre il collegamento del conduttore di schermatura al morsetto (-) sia
sul lato dell'interfaccia utente sia sulla scheda di potenza (p. 149 e p. 150).

ia della base dell'interfaccia utente ed utilizzare

per il fissaggio gli appositi fori (11.14 p. 147).

— Altrimenti forare la parete dove si vuole installare l'interfaccia utente, in corrispondenza delle asole di fissaggio poste nella base del comando. Utilizzare la base dell'interfaccia utente come dima per la foratura. Passare i cavi attraverso la feritoia della base e fissarla con dei tasselli alla parete precedentemente forata (11.15 p. 147).

— Collegare il morsetto all'interfaccia utente.

— Richiudere il comando utilizzando la vite di chiusura.

Il collegamento tra l'interfaccia utente e la scheda edi potenza va eseguito utilizzando i connettori a 2 morsetti delle onde convogliate presenti su en- trambi i dispositivi (vedere schema elettrico). Nel caso di collegamento fra schede di potenza i con- nettori per il collegamento sono due: è indifferente collegarsi all'uno o all'altro connettore.

Si raccomanda l'utilizzo di un cavo per reti di dati costituito da una coppia di conduttori twistati e

10.5 INSTALLAZIONE A BORDO DELLA SCHEDA DI POTENZA

Sui terminali idronici FWV/L/M-D & FWZ/R/S-A e FWD-A/FWN-A montare la scheda di potenza sull'apposita staffa di fissaggio con le viti in dotazione lunghe 9,5 mm (FWV/L/M-D & FWZ/R/S-A 11.17 p. 148; FWD-A/FWN-A-A/FWN-A 11.19 p. 148);

— Avvitare la morsettiera 3 vie sulla staffa

utilizzando le viti in dotazione lunghe 25 mm;

— Montare la staffa sulla fiancata del terminale opposta ai collettori di ingresso/uscita acqua;

— Eseguire i collegamenti elettrici come da schema elettrico; per il collegamento tra la morsettiera del terminale idronico (CN) e la scheda di potenza utilizzare cavo di sezione 1,5 mm².

10.6 COLLEGAMENTI ELETTRICI

AVVERTENZA: Tutte le operazioni devono essere eseguite da personale qualificato, nel rispetto delle norme vigenti. Per qualsiasi intervento di natura elettrica fare riferimento agli schemi elettrici a corredo del terminale idronico.
NOTA: Si suggerisce inoltre di verificare che le caratteristiche della rete elettrica siano adeguate agli assorbimenti indicati nella tabella dati elettrici.
ATTENZIONE: Prima di effettuare qualsiasi

operazione su parti elettriche assicurarsi che non vi sia tensione. Verificare che la tensione della rete corrisponda ai dati nominali del terminale idronico (tensione, numero di fasi, frequenza) riportati sulla targhetta a bordo macchina. La tensione di alimentazione non deve subire variazioni superiori a ±5% rispetto al valore nominale. I collegamenti elettrici devono essere realizzati in accordo con lo schema elettrico allegato al terminale idronico specifica e con le normative vigenti.

10.7 MANUTENZIONE

ATTENZIONE Le operazioni di manutenzione devono essere effettuate esclusivamente da un centro assistenza autorizzato dal costruttore o da personale qualificato. Per motivi di sicurezza, prima di compiere qualsiasi manutenzione o pulizia, spegnere l'apparecchio.

Pulizia

Nel caso sia necessario pulire il pannello di controllo (interfaccia utente):

— utilizzate un panno morbido;
— non versare mai liquidi sull'apparecchio, perché si potrebbero provocare scariche elettriche e danneggiare le parti interne;
— non utilizzare mai solventi chimici aggressivi;
— non introdurre parti metalliche attraverso le-gri glie dell'involucro plastico dell'interfaccia utente.

10.8 RISOLUZIONE PROBLEMI

Se il terminale a cui è collegato il comando FWTOUCH non funziona correttamente, prima di richiedere l'intervento del servizio assistenza, eseguite i controlli indicati nella tabella riportata all'interno del manuale di installazione, uso e manutenzione del terminale. Se il problema non può

essere risolto, rivolgetevi al rivenditore o al centro assistenza.

INFO: Per ulteriori informazioni relative a manutenzione, pulizia e risoluzione problemi fare riferimento al manuale della macchina sulla quale il comando è installato.

PROBLEMA SOLUZIONE
Il pannello di comando non si accende	Verificare il corretto collegamento alla scheda di potenza a bordo (cablaggio e polarità)
	Verificare l'alimentazione della scheda di potenza (accensione dello STATUS LED)
	Sostituire il cavo di collegamento alla scheda di potenza
Il pannello di comando visualizza un allarme sonda Verificare il corretto cablaggio della scheda di potenza
Lettura non corretta della temperatura acqua	Verificare il corretto posizionamento della sonda all'interno degli appositi pozzetti
Lettura non corretta della temperatura aria sul pannello di comando	Verificare che il flusso d'aria attraverso il pannello di comando non sia ostacolatoVerificare che il pannello di comando non sia influenzato da sorgenti termiche esterneIntervenire sul paramentro offset sonda aria per calibrare la sonda
Assenza di comunicazione con il sistema di supervisione	Verificare il corretto cablaggio della linea RS485Verificare la corretta parametrizzazione del comando SLAVEverificare la corretta impostazione dei parametri di comunicazione sul sistema di supervisione
Assenza di comunicazione con il MASTER in una rete SMALL su RS485	Verificare il corretto cablaggio della linea OCVerificare la corretta parametrizzazione di tutti i comandi della rete

10.9 TABELLA I/O DELLA SCHEDA

ALIMENTAZIONE

L Fase
N Neutro

INGRESSI

11 Sonda NTC aria ambiente
12 Sonda NTC acqua
13 Sonda NTC acqua calda (terminale idronico 4 tubi)
14 Non utilizzato
15 Non utilizzato
1C Comune per sonde	NTC
+5 Non utilizzato
16 Ingresso per ON/OFF remoto
17 Ingresso per EST/INV remoto
18 Ingresso per ECONOMY remoto
19 Non utilizzato
110 Non utilizzato
1C Comune per 16-17-18
SU-SU Sonda umidità

USCITE

A1 Modulazione ventilatore brushless
A2 Modulazione valvola acqua (fredda per terminale idronico 4 tubi)
A3	Modulazione valvola acqua calda (solo terminale idronico 4 tubi)
CA Comune per le uscite 0-10V
01 Velocità Superminima
02 Velocità Minima
03 Velocità Media
04 Velocità Massima
05 Valvola acqua (fredda per terminale idronico 4 tubi)
06	Valvola acqua calda (solo terminale idronico 4 tubi) o resistenza
C1 Comune per le uscite a relè 01-06
07 Uscita configurabile di segnalazione
C7 Comune per l'uscita a relè 07

PORTE (FRONTE SCHEDA DI POTENZA)

A/B/GND Seriale RS485 protocollo MODBUS
+/-	Collegamento interfaccia utente o seconda scheda di potenza
+/-	Collegamento interfaccia utente o seconda scheda di potenza

10.10 ESEMPI DI CONFIGURAZIONE

» Esempio 1

DESCRIZIONE DEFAULT VALORE MODIFICATO
Tipo terminale idronico 3 velocità -
Numero tubi 2 Tubi -
Sonda aria Display Display/Scheda
Visualizzazione temperatura Celsius -
Tipo di ventilazione Step -
Configurazione valvola	Non presente	ON/OFF
Commutazione
Estate/Inverno	Da tastiera/seriale	-
Configurazione DOUT	Nessun utilizzo	-
Logica uscita digitale	N.A.	-
Resistenza presente	No	-
Sonda acqua presente	No	Si
Numero sonde acqua terminale idronico 4 tubi	1	-
Sonda umidità presente	Display Display/Scheda
Attivazione Economy da ingresso digitale	No	-
Attivazione ON/OFF da ingresso digitale	No	-
Deumidifica da DIN	No	-
Ventilazione in STANDBY	Standard	Sempre OFF
Velocità ventilazione in standby	Minima	-
Convezione naturale	No	-
ON/OFF e EST/INV con seriale disconnessa	Da tastiera	-
Lingua	Italiano	-
Modo Stand-by	Spento	-

» Esempio 2

DESCRIZIONE DEFAULT VALORE MODIFICATO
Tipo terminale idronico 3 velocità -
Numero tubi 2 Tubi -
Sonda aria Display Display/Scheda
Visualizzazione temperatura Celsius -
Tipo di ventilazione Step Modulante
Configurazione valvola	Non presente	ON/OFF
Commutazione Estate/Inverno Da tastiera/seriale	-
Configurazione DOUT	Nessun utilizzo	-
Logica uscita digitale	N.A.	-
Resistenza presente	No	-
Sonda acqua presente	No	Si
Numero sonde acqua terminale idronico 4 tubi	1	2
Sonda umidità presente	No	-
Attivazione Economy da ingresso digitale	Display Display/Scheda
Attivazione ON/OFF da ingresso digitale	No	-
Deumidifica da DIN	No	-
Ventilazione in STANDBY	Standard	Sempre OFF
Velocità ventilazione in standby	Minima	-
Convezione naturale	No	-
ON/OFF e EST/INV con seriale disconnessa	Da tastiera	-
Lingua	Italiano	-
Modo Stand-by	Spento	-

» Esempio 3

DESCRIZIONE DEFAULT VALORE MODIFICATO
Tipo terminale idronico 3 velocità -
Numero tubi 2 Tubi 4 tubi
Sonda aria Display Display/Scheda
Visualizzazione temperatura Celsius -
Tipo di ventilazione Step -
Configurazione valvola	Non presente	ON/OFF
Commutazione Estate/Inverno Da tastiera/seriale	-
Configurazione DOUT	Nessun utilizzo	-
Logica uscita digitale	N.A.	-
Resistenza presente	No	-
Sonda acqua presente	No	Si
Numero sonde acqua terminale idronico 4 tubi	1	2
Sonda umidità presente	Display -
Attivazione Economy da ingresso digitale	Display Display/Scheda
Attivazione ON/OFF da ingresso digitale	No	-
Deumidifica da DIN	No	-
Ventilazione in STANDBY	Standard	Sempre OFF
Velocità ventilazione in standby	Minima	-
Convezione naturale	No	-
ON/OFF e EST/INV con seriale disconnessa	Da tastiera	-
Lingua	Italiano	-
Modo Stand-by	Spento	-

1 RECOMMANDATIONS GÉNÉRALES....p. 59

2 CARACTÉRISTIQUES GÉNÉRALES ...... p. 59

3 FONCTIONS PRINCIPALES.... p. 60

4 PAGES ET FONCTIONS ...... p. 61

4.1 INTERFACE UTILISATEUR.... p. 61
