FX-DS8L - Spruzzatore Fuxtec - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Spruzzatore a pressione
Marca	Fuxtec
Modello	FX-DS8L
Capacità totale	8,0 litri
Quantità di riempimento massima	5 litri
Pressione di esercizio consentita	2,5 bar
Portata volumetrica max.	1,5 l/min a 2,5 bar
Temperatura di esercizio consentita	1°C a 30°C
Angolo di spruzzo	35°
Foro dell'ugello	1,3 mm
Forza di rinculo	< 20 N
Alimentazione	Manuale (pompa a leva)
Uso previsto	Domestico e giardino
Materiale del serbatoio	Plastica
Sicurezza	Non utilizzare con solventi, sostanze corrosive o prodotti petroliferi; temperatura del liquido 1-30°C; indossare indumenti protettivi
Manutenzione	Pulire con acqua dopo ogni utilizzo; lubrificare la pompa una volta all'anno
Conservazione	Proteggere dal gelo e da fonti di calore
Prodotti compatibili	Fertilizzanti liquidi, erbicidi e prodotti fitosanitari omologati BBA
Garanzia	Consultare il manuale

Domande frequenti - FX-DS8L Fuxtec

Come aprire e chiudere lo spruzzatore FX-DS8L?

Per aprire, svitare la testa della pompa ruotando in senso antiorario. Per chiudere, riavvitare saldamente dopo il riempimento. Assicurarsi che la guarnizione sia in posizione.

Cosa fare se la pompa non sale in pressione?

Azionare più volte la leva della pompa mentre la lancia è chiusa, quindi aprire la lancia. Se il serbatoio contiene poco liquido, continuare a pompare fino a sentire pressione. Verificare anche che tutti i raccordi siano ben avvitati e che le guarnizioni siano in buono stato.

Perché non esce liquido mentre la pompa è in pressione?

Il filtro o l'ugello della lancia è probabilmente intasato. Pulire il filtro e l'ugello con acqua pulita.

Che tipo di prodotto posso usare nel FX-DS8L?

L'apparecchio è progettato per miscele di acqua con prodotti fitosanitari omologati BBA (fertilizzanti liquidi, erbicidi, ecc.). Non utilizzare mai solventi, sostanze corrosive o prodotti petroliferi.

Come pulire lo spruzzatore dopo l'uso?

Svuotare il serbatoio, sciacquarlo con acqua pulita, quindi far funzionare la pompa con acqua pulita fino a quando tutti i componenti sono lavati. Lasciare asciugare all'aria. Una volta all'anno, pulire la pompa e lubrificare le parti mobili.

Quali precauzioni di sicurezza devo prendere?

Indossare indumenti protettivi e rispettare i dosaggi dei prodotti. Non spruzzare su persone o animali. Non fumare e non mangiare durante l'uso. Lavarsi accuratamente le mani dopo l'uso. Tenere l'apparecchio fuori dalla portata dei bambini.

Posso usare l'apparecchio con vento?

No, è vietato usare lo spruzzatore nei giorni di vento forte per evitare la deriva dei prodotti.

Come conservare lo spruzzatore in inverno?

Proteggere assolutamente l'apparecchio dal gelo. Svuotare completamente il liquido e conservarlo in un luogo al riparo dal gelo e da fonti di calore.

Qual è la capacità massima di riempimento?

La capacità totale è di 8 litri, ma la quantità di riempimento massima consigliata è di 5 litri per consentire la pressurizzazione.

Cosa fare se una guarnizione è danneggiata?

Sostituire la guarnizione difettosa. Controllare regolarmente lo stato delle guarnizioni e dei raccordi. Se necessario, contattare il servizio post-vendita.

MANUALE UTENTE FX-DS8L Fuxtec

Prima della prima messa in esercizio leggere con cura le presenti istruzioni sull'uso. Le stesse sono un'importante parte integrante dell'apparecchio.

L'apparecchio è stato ideato solo per l'espulsione di agenti acquosi da nebulizzare nel campo domestico e in quello del piccolo giardinaggio. E' permesso l'uso di concimi liquidi, di erbicidi e di fitofarmaci ammessi dalla "Biologische Bundesanstalt für Land- und Forstwirtschaft" (Istituto federale germanico di agricoltura ed economia forestale). Al momento della produzione dell'apparecchio non erano note ripercussioni dannose di questi fitofarmaci consentiti sui materiali usati. In caso di dubbio siete pregati di mettervi in contatto con la ditta produttrice del rispettivo fitofarmaco.

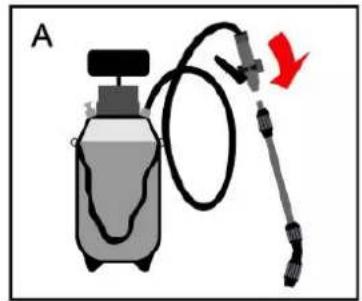

Montaggio

Prima di ogni uso occorre controllare se l'apparecchio si trova in uno stato sicuro e pronto al funzionamento e in ogni caso se sono presenti danni visibili dall'esterno. Va preparata solo la quantità di liquido da spruzzare di cui si ha bisogno. Nel riempire fare attenzione che nessun liquido scoli o spruzzi indietro. Per farlo, usare un imbuto ed un setaccio.

Apertura e chiusura dello spruzzatore a pressione
1.

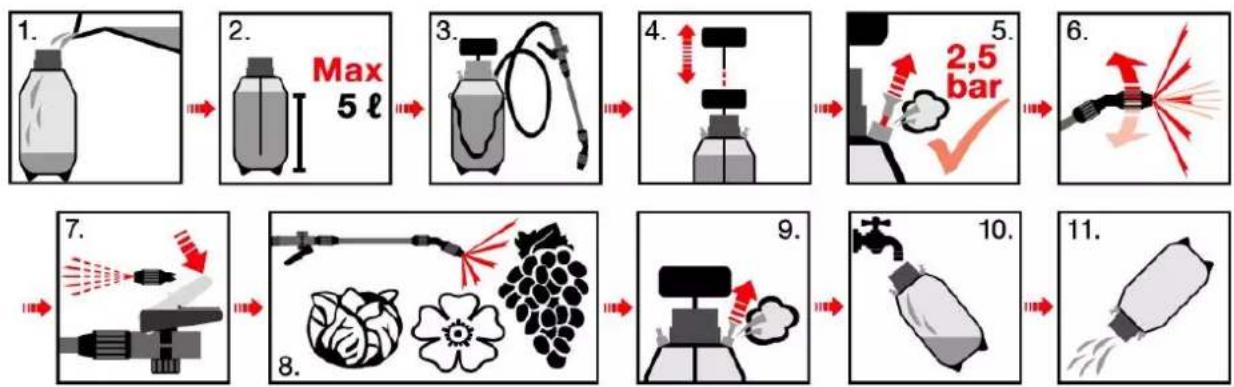

Istruzioni per l'uso

Manutenzione

Dopo l'uso pulire il contenitore con acqua pulita. Fare quindi funzionare l'apparecchio con acqua pura fino a quando tutte le sue parti sono per-fettamente pulite. Aprire e lasciare asciugare.

Pulire accuratamente la pompa almeno una volta l'anno e ingrassare o lubrificare tutte le parti mobili.

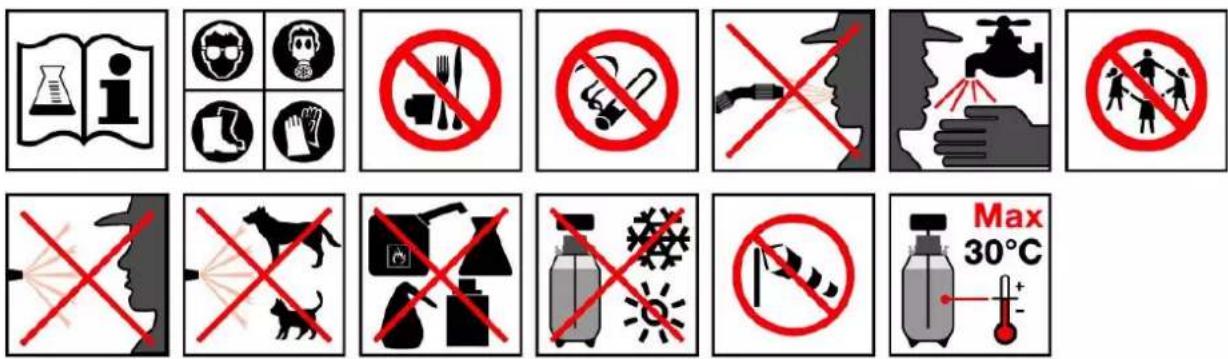

Avvertimenti di sicurezza

• Siete pregati di osservare le indicazioni relative al dosaggio e all'impiego riportate nelle istruzioni per l'uso del rispettivo fitofarmaco, e nel caso necessario, indossare indumenti di protezione.
• Non mangiare, né bere e non fumare durante il lavoro con fitofarmaci.
  • Non soffiare mai negli ugelli o in altri piccoli pezzi con la bocca.
• Compiuto il lavoro, lavare con cura viso e mani.
• Tenere l'apparecchio ed I fitofarmaci lontani da bambini.
  • Non spruzzare su persone o animali.
• Non è adatto per spruzzare solventi, sostanze chimiche di tipo acido o corrosive e prodotti di petrolio.
• Proteggere l'apparecchio da fonti termiche e dal gelo.
• È vietato l'uso dell'apparecchio durante giorni di vento.
• Temperature consentite per il liquido 1°C – 30°C.

Ricerca di errori

La pompa è sotto pressione, ma il liquido non fuoriesce:

b) Controllare, se il filtro e l'ugello della lancia da spruzzo sono puliti. Nel caso necessario pulire.

Nella pompa non si crea della pressione:

e) Azionare la leva della pompa varie volte con la lancia da spruzzo chiusa e aprire solo poi la lancia da spruzzo.
f) Se si trova poco liquido nel contenitore, azionare la leva della pompa finché si sente una certa resistenza.
g) Controllare se tutte le chiusure sono ben chiuse.
h) Controllare se tutte le guarnizioni sono illese. Nel caso necessario sostituirle.

Dati tecnici

Quantità massima di riempimento: 5 Litri

Volume complessivo: 8,0 Litri

Pressione di esercizio ammissible: 2,5 bar

Portata massima in volume: 1,5l/min, 2,5 bar

Temperatura di esercizio ammissibile: 1°C – 30°C

Immagine spruzzo: Cavità conica

Foratura : 1,3 mm

Reazione del getto sull'ugello: <20N

Angolo di spruzzo: 35°
