MANUALE UTENTE BRD27713EWW SAMSUNG

Manuale di manutenzione dell'utente

1. Per acquistare eventuali ricambi vedere http://samsung.com

2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per verificare i ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.

3. É possible verificare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

4. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in question manuale.

I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le quarznizioni, i cassetti e le cerniere.

NOTA

Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsable per eventuali danni al prodotto, lesions a persona o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto.

Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certificati Samsung non sare coperto da garanzia.

ATTENZIONE

• Il nome del ricambio elencato nel site vuo differire da quello riportato in questo manuale. Accertarsi di selezioneare il ricambio corretto.
• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta
  Per effettuare la riparazione indossare i quanti protettivi

Panorama del frigorifero

Le immagini effettive e le parti dei componenti forniti del frigorifero sono variare in base al modello ed al paese di acquire.

Frigo (con reparto Freezer)

05 Pannello principale
06 Ripiano
07 Balconcino della porta
08 Humidity Fresh+
09 Optimal Fresh+
10 Etichetta con codice a barre
11 Cassetto congelatore

• solo modelli relativi

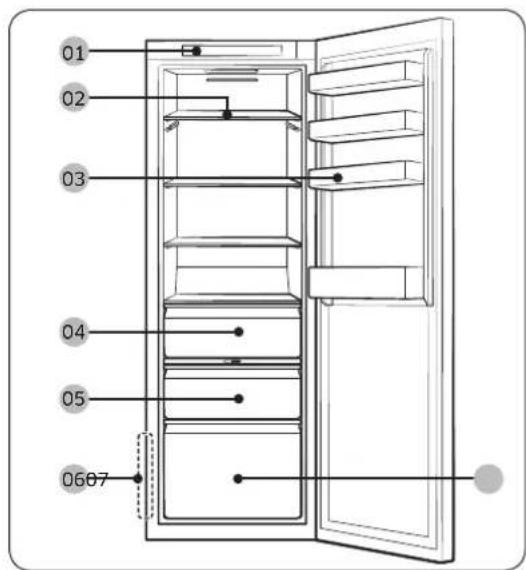

Larder (senza contentatore freezer)

01 Pannello principale
02 Ripiano
03 Balconcino della porta
04 Humidity Fresh+
05 Optimal Fresh+
06 Etichetta con codice a barre
07 Cassetto
* solo modelli relativi

Italiano

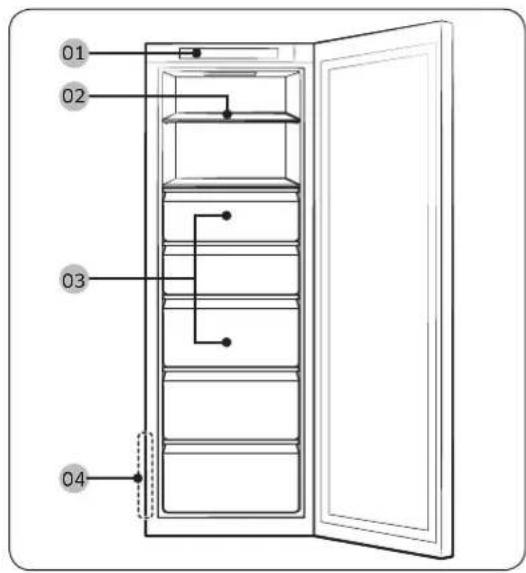

Freezer

01 Pannello principale
02 Ripiano
03 Cassetto (Normale/Grande)
04 Etichetta con codice a barre

Italiano

Sostituzione della guarnizione

ATTENZIONE

Accertarsi di fissare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda.

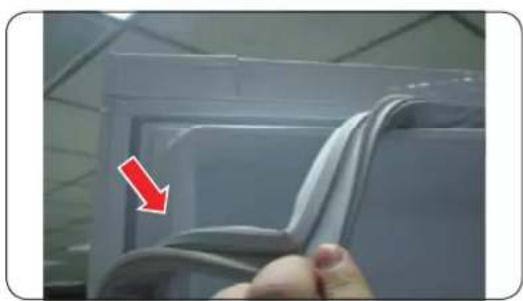

Per rimuovere la guarnizione

Aprière la porta e rimuovere la guarnizione.

Sostituire la guarnizione

Montare la nuova guarnizione alla porta.

Accertarsi che non vi sia spazio tra le nuove guarnizioni e la porta.

Italiano

Sostituire un cassetto

ATTENZIONE

Verificare che il cassetto sia correttamente inserito nella guida durante il montaggio.

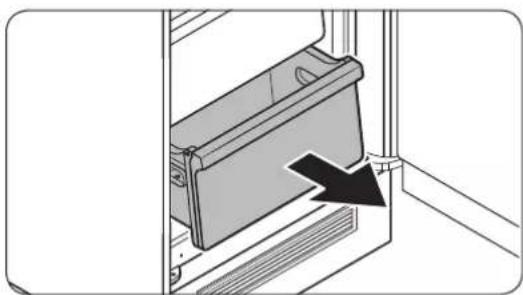

Per rimuovere il cassetto

Sollevare delicatamente la parte anteriore del cassetto ed estrarlo.

Per rimontare i cassetti

Rimontare i cassetti segundo l'ordine contrario seguito per la rimozione.

Sostituzione delle cerniere

Per sostituire le cerniere, rimuovere prima la porta.

AVVERTENZA

ATTENZIONE

L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due personne.
- Scollegare il cavo di alimentazione prima di invertire le porte.
- Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.
- Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di graffiare la porta nell'appoggiarla.
- Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più personne, si consiglia di chiarem un servizio di assistenza professionale.
Rimuvendo la cerniera senza trattenera la porta, la porta potrebbe cadere e ferire qualcuno.
- Accertarsi che il perno sia saldamente fissato alla cerniera.
- Verificare che la cerniera sia fissata saldamente all'armadio.
Assicurarsi che i connettori siano collegati correttamente.
- Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

Italiano

Strumenti necessari (non forniti)

Cacciavite a croce Cacciavite piatto

Tipoccnernierefisseoachiusurallallentata

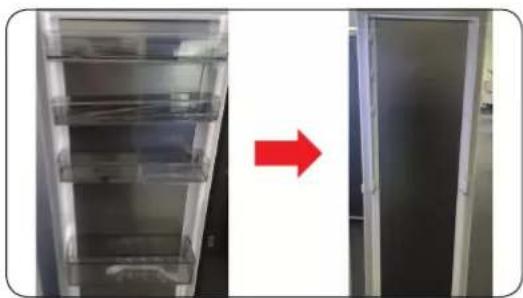

1. Aprire la porta del frigorifero e staccare il balconcino della porta.

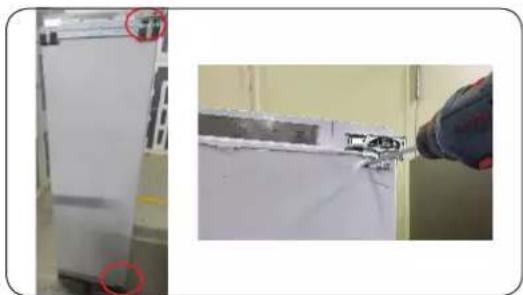

1. Rimuovere le viti. (4 in totale)

ATTENZIONE

É fortemente ragcomandato di chiedere l'ausilio di una seconda persona per trattenere la porta durante la rimozione della cerniera.

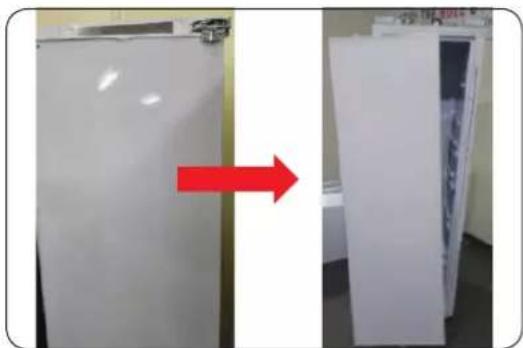

1. Separare la porta del frigorifero.

ATTENZIONE

• Prestareattenzioneanongraffiarla.
  Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.
• Rimontare seguendo l'ordine opposto dopo aver sostituito la cerniera.

Italiano

Tipoccnerniera scorrevole

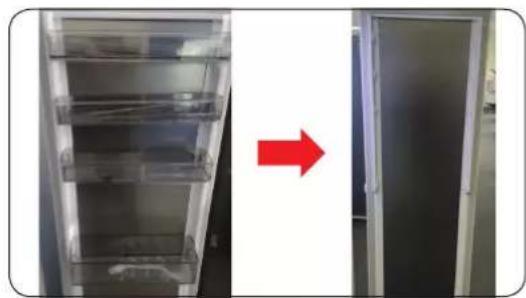

1. Aprire la porta del frigorifero e staccare il balconcino della porta.

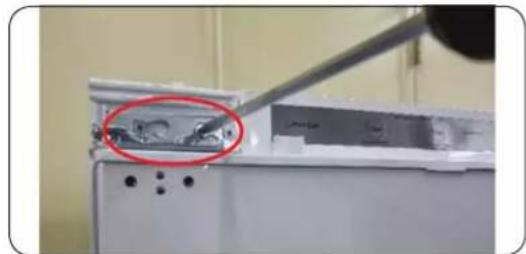

1. Rimuovere le viti e分开are la cerniera superiore.

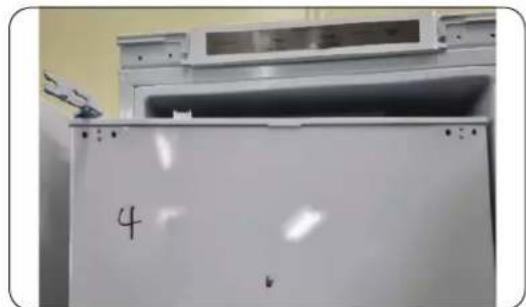

1. Separare la porta del frigorifero.

ATTENZIONE

• E fortemente raccomandato di chiedere l'ausilio di una seconda persona per trattenere la porta durante la rimozione della cerniera.
  Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.
• Rimontare segundo l'ordine opposto dopo aver sostituito la cerniera.

Italiano

Aveti grijä sa nu il zgariati.

• Asigurati-va cã sunt conectati corect conectorii cu fir.

• Aveti grijä sa nu deteriorati firele cand fixati capacul superior.

• Reasamblati in ordine inversa dezasamblarii dupa ce inlocui balamaua.
