MANUALE UTENTE INV600N Pro-User
TRASFORMATORE DI TENSIONE della PRO USER
Siamo lieti che abbiate optato per un nostro prodotto
Questaserie ditrasformatori di tensione è stata progettata e prodotta con cura per consentire un uso affidabile. Prima di usare il nuovo prodotto leggere attendamente queste istruzioni, poiché contengono informazioni sul prodotto e una series diindicazioni per l'uso. Conservare accuratamente queste istruzioni per consultagioni successive.
Suitrasformatori di tensione
I trasformatori di tensione della PRO USER fanno parte di una nuova linea di trasformatori ultraefficienti con grandissima capacità di assorbimento di tensione. Queste unità estremamente avanzate, azionate da microprocessor, funzionano in modo più fidabile e sviluppano meno calore rispetto ad altre della loro classe. Con la loro eccezionale capacité di assorbire la tensione, avviano persino le utenze più difficili, compresi TV a colori, combinazioni TV / VCR, apparecchi a microonde, combinazioni di congelamento e addirittura piccoli climatizzatori. Grazie allo straordinario rendimento (fino al 90%), si ottiene un'autonomia più ampia e una maggiore durata della batteria.
Questo trasformatatore di tensione trasforma 12V di corrente continua a bassa tensione in 230V/240V di corrente alternata. Scegliere il tipo appropriato di trasformatatore di tensione adatto al modello della propria auto o barca.
La maggior parte delle batterie di auto e barche contengono un trasformatore di tensione con un alimentatore di altissima qualità.
In caso di funzionamento del trasformatore di tensione con una batteria a ciclo profondo di scarica, avviare il motore agli 30-60 minuti e lasciarlo funzionare per ca. 10-15 minuti per ricaricare la batteria e proteggerla casi alla scarica completa.
- Al tempo stesso auspichiamo che il trasformatore di tensione possa essere fatto funzionare con la batteria nelle quale viene ricaricata.
Se il trasformatore di tensione non viene usato, disinserirlo.
Misure per la protezione del trasformatatore di tensione
Condizioni insolite vengono segnalate con un LED ROSSO.
- Se la batteria scende a10,5V scatta un segnale acustico.
Se la tensione della batteria supera i 15.5V, disinserire l'apparecchio.
La tensione d'ingresso dell'apparecchio è troppo alla per avviare il trasformatore di tensione. - La temperatura ambiente sale a 165^ = 74^
Misure di sicurezza
Per ottenere risultati ottimali, collocare il trasformatore di tensione su una superficie piana. NON USARE MAI l'apparecchio se la superficie d'appoggio è bagnata e potrebbe venire in contatto con una qualiasi fonte di energia elettrica. L'acqua e altri liquidi possono condurre
elettricità che può causare lesioni gravi o la morte. Non sistemare il trasformatore di tensione su o nei pressi di termoventilatori, radiatori o altre sorgenti termiche. Per dissipare efficacemente il calore generatosi durante il funzionamento del trasformatore di tensione, assicurare una Buona ventilazione. Per proteggere l'ambiente che circonda il trasformatore di tensione, tenere quest'ultimo lontano da materiali inflammabili, specialmente da fumo e gas inflammabili. Se non in funzione, staccare sempre il trasformatore di tensione. Non esporlo a pioggia e umidità e non sistemarlo nelle vicinanze di sorgenti termiche o alla luce solare diretta.
Avverenze sulla sicurezza
utilizzare il trasformatatore di tensione solo con la tensione continua indicata sull'etichetta;
- usare il trasformatatore di tensione solo con i cavi acclusi;
- durante anni collegamento del lato della tensione continua, non invertire la polarità;
ad anni uso assicurarsi che nelle vicinanze non ci siano materiali inflammabili;
- utilisezzare il trasformatatore di tensione solo con appearecchi che non ne superino la potenza;
- se durante il funzionamento si usa un carica-batterie, assicurarsi a intervalli regolari che non si surriscaldi;
- usare solo dispositivi di protezione del medesimo tipo;
- se si utilizza il trasformatatore di tensione a motore spento, consigliamo di riavviarlo a intervalli regolari per caricare la batteria;
- se il trasformatatore di tensione si disinserisce, non riavviarlo semplicamente ma eliminare daprima il problema.
Collegamento del trasformatatore di tensione
- Assicurarsi che l'interruttore ON/OFF che si trova sulla piastra frontale sia posizionato su OFF (0).
- Collegare il trasformatore di tensione a una sorgente di corrente continua di 12V, per esempio ad un accendisigari oppure a un collegamento della batteria.
- Dopo l'allacciamento posizionare l'interruttore su ON. Per assicurarsi che il trasformatore di tensione sua in funzione, controllare se il LED è illuminato in verde.
- Posizionare l'interruttore su OFF e quindi collegare l'apparecchio.

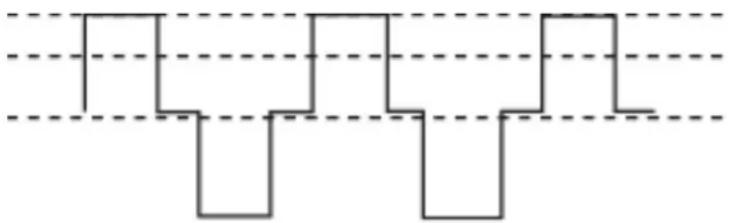

Curva sinusoidale modificata
La curva sinusoidale modificata, in caso di alto rendimento del trasformatore di tensione produce una tensione efficace (RMS) di 110 volt. La maggior parte dei voltmetri AC sono calibrati su una tensione RMS e presuppongono che la forma d'onda misurata sia una pura curva sinusoidale. Questi strumenti di misura non leggono quindi correttamente la tensione efficace della curva sinusoidale modificata e, in caso di misurazione della potenza d'uscita del trasformatatore di tensione, lo strumento misurerà da 20 a 30 volt in meno. Per una misura esatta della tensione di uscita del trasformatore di tensione, utilizzato un voltmetro in grado di misurare la tensione RMS corretta, per esempio un Fluke 87, Fluke 8060^ , Beckman 4410,
| Tipo/Specificazione(W) | INV150N150 W | INV300N300 W | INV600N600 W | INV-1000N1000 W | INV-1500N1500 W | INV-2000N2000 W |
| Efficacia ditrasformazione (%) | 90±1 | 90±1 | 90±1 | 90±1 | 90±1 | 90±1 |
| Tensione d'ingresso(12V/DC) | 11-15 | 11-15 | 11-15 | 11-15 | 11-15 | 11-15 |
| Corrente a vuoto (A) | <0.20 <0.35 | <0.65 | <1.10 | <1.10 | <1.10 | |
| Potenza d'uscitaeuropea (V/AC) | 230 | 230 | 230 | 230 | 230 | 230 |
| Peso (kg) 0.75 0.85 | 1.40 1.90 | 1.90 | 1.90 | |||
| Protezione contro il surriscaldamento (℃) | 85±5 | 85±5 | 85±5 | 85±5 | 85±5 | 85±5 |
| N. temperatura ambiente (℃) | -20 - 40 | -20 - 40 | -20 - 40 | -20 - 40 | -20 - 40 | -20 - 40 |
| Protezione contro i sovraccarichi | Si | Si | Si | Si | Si | Si |
| Protezione contro i cortocircuito | Si | Si | Si | Si | Si | Si |
Triplett 4200 oppure un altro multimetro che riconosce la "vera RMS".
Notabene
Il cavo originale sfrutta interamente le risorse del trasformatore di tensione e massimizza il rendimento. Il cavo di collegamento non dovrebbe superare i 10 m di lunghezza, altrimenti il rendimento ne viene influenzato.
Importante
Non fare mai funzionare il trasformatore di tensione con una fonte di energia elettrica diversa da una batteria da 12 volt. Non sostituire a caso il cavo da 12V DC. Quando il trasformatore di tensione è allacciato a una fonte di energia elettrica,fare attenzione che non si trovi nelle vicinanze di fumo o gas infiammabili. Assicurarsi che il consumo di corrente dell'apparecchio da far funzionare sia compatibile con la capacité del trasformatore di tensione. Utilizzare solo dispositivi di protezione a spina piatta. In caso di un allarme acustico perdurance o di un disinserimento automatico, commutare immediatamente il trasformatore di tensione su OFF. Non reinserire il trasformatore di tensione sono all'identificazione e l'eliminazione del problema, per evitare che la batteria si scarichi.
Osservare quanto segue
Se dispone di una vite di presa di terra, mettere a terra il trasformatatore di tensione.
Posizione l'interruttore ON/OFF sempre su "0".
La vite di presa di terra dovrebbe essere collegata con il telao della vettura.
Se si usa l'apparecchio all'aperto, con un cavo collegare la vite di presa di terra ad un'asta di ferro conficcata nel terreno. Se un sistema audio emette un ronzio continuo, usare un trasformatatore di tensione con un seno puro.
Fusibili bruciati
Ogni trasformatore di tensione è dotato di fusibili. Nei trasformatori di tensione sono a 1000 W, i fusibili sono sistematii a lato dei cavi di collegamento. A partire da 1400 W, si trovano nel
corpo. Il motivo più frequente della rottura dei fusibili è l'inversione della polarità dei cavi di collegamento.
Osservare quanto segue
Se si dovesse sostituire un fusibile, assicurarsi che il trasformatore di tensione sua staccato alla rete della corrente continua.
Sostituire i fusibili solo con altri equivalenti.
Eliminare il guasto prima di reinserire e avviare il trasformatatore di tensione.
Fonte di energia / Batteria
La maggior parte delle batterie sono progettate in modo da fare funzionare il trasformatore di tensione per 30 - 60 minutianche a motore spento. La durata dipende sempre dallo stato della batteria e dall'assorbimento di potenza del trasformatore di tensione.
Se si desidera fare funzionare il trasformatore di tensione a motore spento, consigliamo di riaccendere regolarmente il motore per ca. 10 minuti per ricaricare la batteria.
In caso di non utilizzato, non è imperativamente necessario staccare il trasformatatore di tensione. Se il trasformatatore di tensione è inserito ma non viene condotta alcuna corrente sul lato della tensione alternata, ha bisogno solo di una quantità trascurabile di energia elettrica. Se il trasformatatore di tensione non viene usato per più di 3 ore, consigliamo di disinserirlo o staccarlo.
Eliminazione delle anomalie
| Problema | Motivo | Rimedio |
| scarsa o inesistente | Cattivo collegamento tra batteria e trasformatore di tensione o 230V troppo lasco | Staccare il trasformatore di tensione alla batteria e riattacarlo. Tensione di uscita t |
| Usato multimetro errato per la misurazione della tensione di uscita | Usare un multimetro con RMS | |
| LED si illumina in rosso | Tensione della batteria inferiore a 9,5V | Necessaria ricarica o sostituzione della batteria |
| L'apparecchio richiede troppo potenza | Usare un trasformatore di tensione più potente | |
| Il trasformatore di tensione è surriscaldato | Mettere l'apparecchio in un luogo più fresco e controllare se il trasformatore è ben ventilato | |
| Il trasformatore di tensione è difettoso | Rivolgersi al rivenditore | |
| La TV non funziona correttamente | Disturbi nell'imagine | Usare unhetto antidisturbo nel cavo |
| Allarme tensione batteria | Tensione d'ingresso inferiore a 10,5V. | Ricaricare la batteria o usarne una più potente |
| Cattivo stato della batteria Sostituire la batteria | ||
| Troppa perdita sulla linea | Controllare le linee di collegamento |
