Power T212D2 - Subwoofer Rockford Fosgate - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer per auto
Marca	Rockford Fosgate
Modello	Power T212D2
Tipo di altoparlante	Subwoofer da 12 pollici (30 cm) a doppia bobina (DVC)
Impedenza delle bobine	2 x 2 ohm (D2)
Potenza nominale (RMS)	600 W
Potenza di picco	1200 W
Risposta in frequenza	20 Hz - 250 Hz (stimata)
Sensibilità	85 dB (stimata)
Materiale del cono	Polipropilene trattato
Materiale della sospensione	Gomma
Tipo di cassa consigliato	Sigillata o con riflesso di bassi (accordabile)
Configurazione di cablaggio	Serie, parallelo o serie/parallelo
Volume cassa consigliato (sigillata)	Circa 30-40 litri (stimato)
Filtro consigliato	Filtro passa-basso attivo 80-100 Hz a 12 dB/ottava
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare l'umidità.
Sicurezza	Rispettare i livelli di pressione sonora (<100 dB per ascolto prolungato). Affidare l'installazione a un professionista.
Garanzia	1 anno per gli altoparlanti (2 anni per gli amplificatori POWER)
Contenuto della confezione	Altoparlante, guarnizione di equilibrio, viti, manuale di installazione e uso
Numero di serie	Indicato sulla confezione (da conservare)

Domande frequenti - Power T212D2 Rockford Fosgate

Qual è la differenza tra una cassa sigillata e una con riflesso di bassi?

La cassa sigillata offre una risposta lineare e una grande potenza su tutte le frequenze, mentre la cassa con riflesso di bassi offre un rendimento superiore alla frequenza di accordo e bassi più profondi con meno potenza.

Come cablare il subwoofer Power T212D2 per ottenere un carico di impedenza di 2 ohm?

Con un singolo altoparlante DVC da 2 ohm per bobina, collegare le due bobine in serie per ottenere 4 ohm, o in parallelo per ottenere 1 ohm. Per due altoparlanti, utilizzare il cablaggio serie/parallelo per ottenere 2 ohm.

Quale volume di cassa è consigliato per questo subwoofer?

Il volume dipende dal tipo di cassa: per una cassa sigillata, circa 30-40 litri; per una cassa con riflesso di bassi, un volume maggiore consente di ottenere frequenze più basse. Consultare le specifiche esatte fornite da Rockford Fosgate.

Come calcolare il volume interno di una cassa?

Misurare l'altezza, la lunghezza e la larghezza interne in centimetri, moltiplicarle e dividere per 1000 per ottenere il volume in litri. Non dimenticare di sottrarre il volume spostato dall'altoparlante e lo spessore del materiale.

Quale filtro utilizzare con il Power T212D2?

Un filtro passa-basso attivo impostato a 80-100 Hz con una pendenza di 12 dB/ottava è consigliato per prestazioni ottimali.

Come evitare di danneggiare l'udito con questo subwoofer?

Un'esposizione continua a oltre 100 dB può causare una perdita uditiva permanente. I sistemi audio potenti possono superare i 130 dB. Utilizzare il sistema con moderazione e rispettare i livelli di ascolto sicuri.

Cosa fare se non posso installare il subwoofer da solo?

Affidare l'installazione a un tecnico Rockford Fosgate qualificato o a un installatore autorizzato per garantire un'installazione sicura e ottimale.

Qual è la copertura della garanzia per questo prodotto?

La garanzia è di 1 anno per gli altoparlanti (eccetto gli amplificatori POWER che hanno 2 anni). Copre i difetti di fabbricazione per l'acquirente iniziale, a condizione che il prodotto sia acquistato presso un distributore autorizzato negli Stati Uniti.

Come ottenere il servizio di garanzia?

Contattare il distributore autorizzato Rockford Fosgate che ha venduto il prodotto. Per un reso, chiamare il servizio clienti al numero 1-800-669-9899 per ottenere un numero di autorizzazione al reso (RA#).

Cosa fare se il mio subwoofer non produce suono?

Verificare le connessioni di cablaggio (bobine e amplificatore), l'impedenza totale, e assicurarsi che l'amplificatore sia correttamente alimentato e che il filtro passa-basso sia attivato.

MANUALE UTENTE Power T212D2 Rockford Fosgate

Installazione e funzionamento

Power Series

Congratulazioni per aver acquistato la miglior marca di altoparlanti per auto a livello mondiale. Alla Rockford Fosgate, siamo fanatici per quanto riguarda la miglior riproduzione musica e siamo compiacciuti che abbiate scelto il nostro prodotto. Dopo anni di competenza ingegneristica, maestria manuale e procedure di prova critica, abbiamo creato una larga gamma di prodotti che riproducono la musica con la limpidezza e la pienezza che vi meritate.

Per ottenere le massime prestazioni vi consiglio di far installare il vostro nuovo prodotto Rockford Fosgate da un rivendatore autorizzato, in quanto noni forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical Training Institute (RTTI).Vi preghiamo di leggere con cura i termini della garanzia e di serbare sua la ricevuta che l'imballaggio originale per qualsiasi evenienza futura.

Un prodotto superiore ed un'installazione competente rappresentano soltanto una parte del quadro generale quando si tratta del vostrosystema audio. Dovrete assicurarvi che il vostro installatore abbia utilizzato accessori da installazione della Connecting Punch, autentici al 100% . La Connecting Punch ha proprio tutto—da cavi e fili RCA per altoparlanti a connettori Power di linea e di batterie. Insistete! Dopento tutto, il vostro nuovo systema audio si merita solo il meglio.

Per aggiungere poi il tocco finale alla vostra nuova immagine da Rockford Fosgate, dovrete ordinare gli accessori Rockford, che comprendono di tutto—dalle magliette e le giacche ai cappelli e gli occhiali da sole.

Per ottenere un opuscolo Gratis to illustrante i prodotti della Rockford Fosgate nonché gli accessori,

visitate il nostro site: www.rockfordfoggate.com

oppure, negli USA, chiamare il numero 1-800-669-9899 o il FAX [phone].

Da tutti gli altri paesi, Telefonare al numero +001-480-967-3565 oppure inviare una fax al numero +001-480-967-8132.

OSSERVATE LE REGOLE DEL "SUONO SENZA PERICOLI"

La costante esposizione a livelli di pressione acustica al di sopra dei 100dB possono causare la perdita permanente dell'udito. I sistemi audio ad alta potenza posso sono produrre livelli di pressione acustica ben superiori ai 130dB. Si consiglia il buon senso e l'osservanza delle regole del "suonoswana pericolli"

Se dopo aver fatto il vostro manuale, aveste più nella domande al riguardo del vostro prodotto, vi preghiamo di consulfare il vostro rivenditore Rockford Fosgate. Se necessitate di qualiasi assistenza ulteriore, potrete Telefonari direttamente al numero I-800-669-9899.Vi chiederemo di fornire il vostro numero di serie, numero di modello, e la data d'acquisto.

Il numero di series è ubicato sull'esterno della scatola. Vi preghiamo di annotarlo in modo permanente nell'ospazio fornito di quello. Questo numero vi servira da verifica nei confronti della vostra garanzia di fabbrica e potrebbe rivelarsi utile nel recupero del loro prodotto se mai venisse rubato.

Numero di serie:

Numero di modello:

INDICE

Introduzione 2

Istruzioni di sicurezza. 3

Caratteristiche del design 3

Armedietti raccomandati. 4

Armedietti a tenuta 4

Armadietti a foro. 4

Configurazioni del cablaggio 5

Come costruire un armadietto 6

Come calculare i volumi 6

Frequenze di incrchio del

sottoaltoparlante per toni bassi 6

Specifiche 6

Informazioni inerenti alla garanzia limitata. 7

PRIMIPASSI

Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all'installatore. Per coloro che desiderano informazioni rapide circa l'installazione di quello prodotto, vi preghiamo di consulfare la sezione Installazione di quello manuale. Altri ragguagli sono disponibili attraverso l'indice. Alla Rockford Fosgfate, abbiamo fatto di tutto per assicurarci che tutte le informazioni contene in quello manuale fosso rorno corrente. Pertanto, dato che siamo sempre alla ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modificheenza preawiso.

ISTRUZIONI DI SICUREZZA

AVERTIMENO

Questo significato con la dicitura "AVVERTIMENTO" intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o persino la morte.

ATTENZIONE

Questo significato con la dicitura "ATTENZIONE" intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o danni all'unità.

ATTENZIONE:

Per evitare lesioni personali e danni all'unità, vi preghiamo di leggere e seguire le istruzioni in quello manuale. Desideriamo che questo sistema audio vi procuri soddisfazione, non un mal di capo.

ATTENZIONE:

Se avesto dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate.

ATTENZIONE:

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericoli d'incendio e/o potenziali lesioni personali.

CONTENUTO DELL'IMBALLAGGIO

Altoparlante per toni bassi Power DVC Anello Della Cornice

Pacchetto Della Vite
Manuale di installatione di funzionamento

CARATTERISTICHEDEL DESIGN

Questi altoparlanti per toni bassi sono stati progettati principamente per l'uso in piccoli armadietti a tenuta oppure a foro. Tramite l'utilizzo dei materiali e delle tecniche di costruzione più recenti, siamo in grado di offrirvi un altoparlante ad alto rendimento e aasse frequenze il cui funzionamento richiede un minimo di spazio.

Vi preghiamo di visitare il nostro site internet per le più recenti informazioni su tutti i prodotti Rockford.

www.rockfordfosgate.com

Qesto manuale delinea due tipi specifici di armadietti che forniscono prestazioni nettamente diverse. Questa sezione vi aiutera a decidere quale tipo di armadietto si adatta meglio alle vostre applicazioni.

ARMADIETTIATENUTA

Gli armadietti a tenuta sono i più semplici da costruire. La casa più importante è di assicurarsi che l'armadietto sa a tenuta d'aria. Un po di colla e quale tipo di sigillante sparso lungo le giunzioni renderanno più solida la costruzione ed impederanno le fughe d'aria. Il volume della scatola influirà direttamente sulle prestazioni dell'altoparlante.Armadietti a dimensioni più grands daranno luogo sa ad una risposta più piatta che a toni bassi più profondi nelle quelli aventi dimensioni più piccole daranno luogo ad un sobbalzo nella curva di risposta e ad un rendimento generalmente più alto per un SPL maggiore.

Vantaggi degli armadietti a tenuta:

• Armadietti piccoli
  Risposta lineare (piatta)
• Nessuna rumorosità proveniente da fori
• Buon lavoro dell'alta potenza a tutte le frequenze
• Eccellente qualità dell'audio

ARMADIETTI A FORO

Gli armadietti a foro variano da quelli a tenuta solo per l'aggiunta di un foro per "sintonizzare" l'armadietto. Gli armadietti raccomandati sono stati progettati per fornire prestazioni complessive ottimali. Gli armadietti a dimensioni più grande sono generalmente più facili da sintonizzare a basse frequenze quando quelli aventi dimensioni medie o piccole sono più facili da sintonizzare a frequenza più alto. Il disegno a foro è meno lineare in risposta di quello a tenuta ma è in grado di produrre un rendimento notevolmente più alla frequenza di sintonizzazione.

Vantaggi degli armadietti a foro:

• Rendimento medio più alto rispettoagli armadietti a tenuta.
• Freqenza di sintonizzazione lavorente regolabile modificando la lunghezza del foro
  Risposta piu profonda nei toni bassi con requisiti di potenza minori
• Ideale per alto rendimento a potenza limitata

Vi preghiamo di esaminare gli armadietti illustrati alle pagine 4 e 5 nella sezione inglse.

Variando la configurazione del cablaggio dei nostri altoparlanti potrete create un carico d'impenenza che si addice al vostrosystema. Dato che ciascuna bobina audio di un altoparlante DVC porta la propria impedenza, avrete a disposizione una gamma di opzioni per i carchi d'impenenza se alterate le configurazioni del cablaggio. Le configurazioni in series, in parallelo, o serie-parallelo offrono diverse tecniche per il cablaggio degli altoparlanti in grado di fornire carichi diversi. La configurazione in series è un metodo in sequenza nel quale gli altoparlanti vengono cablati estremità ad estremità. La configurazione in parallelo utilizza due o più altoparlanti cablatiattraverso terminali comuni. La configurazioneserie- parallelo combina entrambi le tecniche. Scegliete lo schema di cablaggio qui di seguito che meglio corrisponde al numero dei sottoaltoparlanti del vostro amplificatore, nonché alla sua impedenza.

(1) 4 ohm DVC Speaker = 2 ohm Load

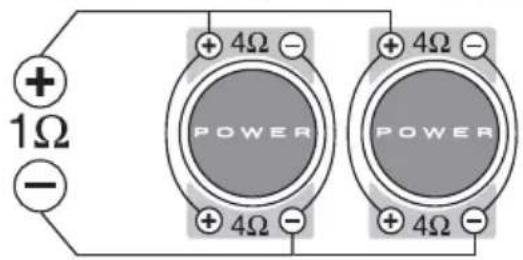

(2) 4 ohm DVC Speaker = 1 ohm Load

(1) 2 ohm DVC Speaker = 4 ohm Load

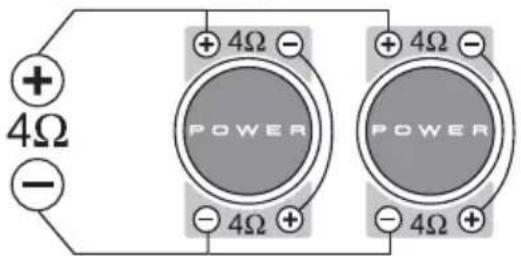

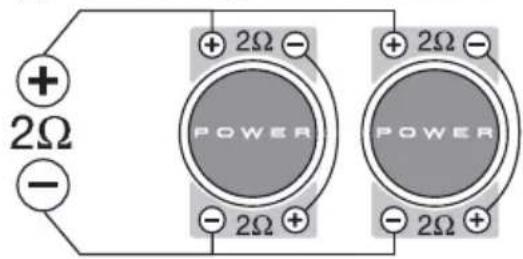

(2) 2 ohm DVC Speaker = 2 ohm Load

(2) 4 ohm DVC Speaker = 4 ohm Load

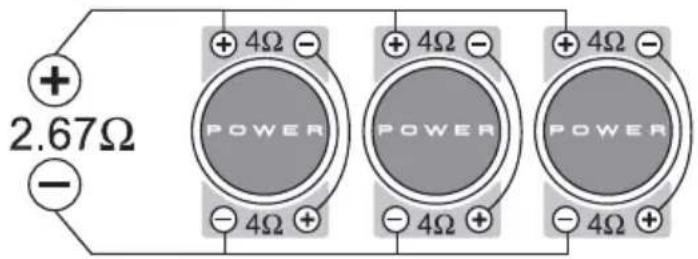

(3) 4 ohm DVC Speaker = 2.67 ohm Load

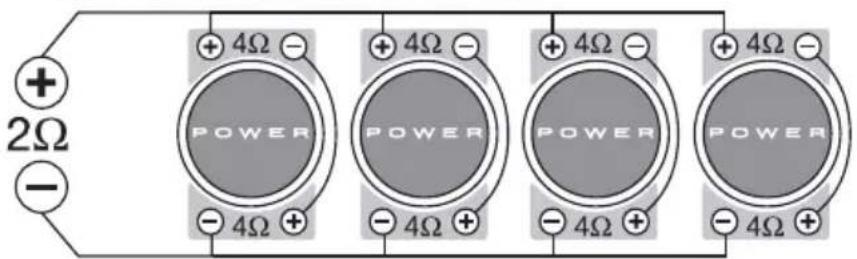

(4) 4 ohm DVC Speaker = 2 ohm Load

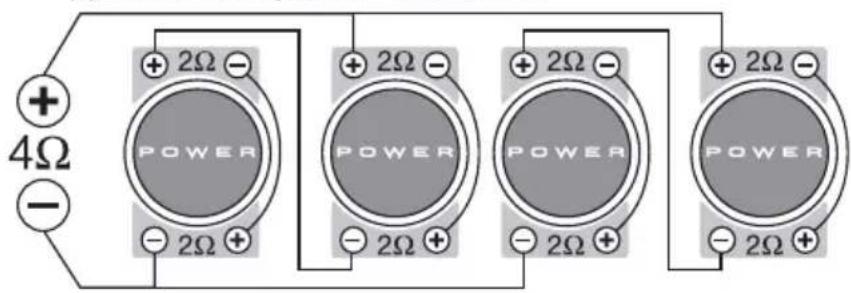

(4) 2 ohm DVC Speaker = 4 ohm Load

Per ottener le prestazioni massime, le pareti della cassa devono essere rigide e non flettere tanto la sollecitaxione della elevata pressione generata dal woofer. Noi raccomandiamo l'impiego di MDF con uno spessore minimo di 19mm , materiale disponibile reperibile in tutte le falegnamerle. Per cose di dimensioni molto grande è indispensable prevedere dei rinalforzi interni. Le giunture devono essere incollate e fissate con viti o chiodi in abbondanza. Intermanmente le giunture devono essere silicone per impedire trafilati d'aria. Anche la colla da legno funzione bene.

CALCOLO DEL VOLUME

Calcolare il volume è essenzialmente solo un problema di misurazione delle dimensioni in centimetri della cassa e di applicazione della formula:

Volume della cassa = Alteza(cm) x Larghezza(cm)x Profondità(cm) (litri) 1000 cc/liter

Se due pareti parallele sono di dimensioni diverse (prisma), semplicamente sommatele e dividete il risultato per due. Impiegando il risultato ottenuto potete calore il volume senza dividere la cassa isezioni. Lo spessore del legno riduce il volume interno, per cui è necessario sostrario dalle dimensioni esterne. Anche il volume dell'altoparlante stesso riduce il volume della cassa e delve essere sostratto. Il volume che ciascun altoparlante contribuisce a togliere alla cassa éindicato nelle tabelle con le specifiche.

FREQUENZE DI INCROCIO DEL SOTTOALTOPARLANTE PERTONI BASSI

Ci sono due tipi operativi di frequenze di incrocio, passive e attive. Le frequenze di incrocio passive (bobine o induttori) vengono poste sui cavi dell'altoparlante tra l'amplificatore e l'altoparlante. Una frequenza di incrocio attiva è unhetto elettronico in grado di separare il segnale audio che alimenta diversi amplificatori. Per ottenere prestazioni ottimali a livello del soglioaltoparlante per toni bassi, nei raccomandiamo l'uso di una frequenza di incrocio attiva passa-basso da 80 a 100Hz a 12dB/ottava.

SPECIFICHE

Vi preghiamo di esaminare le specifiche alle pagine 7 e 8 della sezione inglese.

La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle seguenti condizioni:

Lunghezza della garanzia

Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PUNCH — 1 anno Amplificatori POWER — 2 anni Amplificatori Type RF — 3 anni

Prodotti rimessi a nuovo alla fabbrica — 90 giorni (è necessaria la ricevuta)

Cio che è coperto alla garanzia

Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei loro possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non alla Rockford Corporation.

Chi è coperto alla garanzia

Questa garanzia copre solamente l'acquirente originale di un prodotto della Rockford che sua stato acquistato presso un rivenditore autorizzato della Rockford Fosgate negli USA. Per richiedere l'assistenza, l'acquirente deve fornire alla Rockford una copia della sua ricevuta,indicante il nome dell'acquirente, il nome del rivenditore, il prodotto acquistato e la data di acquisto.

I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure sostituiti (con un prodotto giudicato equivalente) alla piena discrezione della Rockford.

Cio che non è coperto alla garanzia

I. Danni causati da incidente, abuso, uso erroneo, acqua, furto, spedizione.
2. Qualsiasi costo o spesa relativa alla rimozione o alla reinstallazione del prodotto.
3. L'assistenza tecnica eseguita da chiunque non sua alle dipendenze della Rockford o di un centro di assistenza tecnica autorizzato della Rockford Fosgate
4. Qualsiasi prodotto su cui il numero di series è stato deturpato, alterato o rimioso
5. Danni sussequenti ad altri componenti
6. Qualsiasi prodotto acquistato fuori dagli USA
7. Qualsiasi prodotto non acquistato presso un rivenditore autorizzato della Rockford Fosgate

Liminete sulle garanzie tacite

Qualiasi garanzia tacita, comprese le garanzie di idoneità all'uso ed alla commercianità, sono limitate nella loro durata al periodo coperto alla garanzia esplicita spiegata di sopra. Alcuni stati non permettono limitazioni sulla lunghezza di una garanzia tacita. Pertanto,但这a limitazione potrebbe non essere applicabile. è vietato assumere, a nome della Rockford Fosgate, qualiasi另一 responsabilità in relazione alla vendita del prodotto.

Come richiedere l'assistenza tecnica

Contattare il rivenditore autorizzato Rockford Fosgate dal quale si èacquistato il prodotto.

Per ulteriori aiuto, si cui chiamare l'assistenza clienti Rockford al numero I-800-669-9899. Dovrete ottenere un numero RA (Numero di autorizzazione per la restituzione) per restituire qualiasi prodotto alla Rockford Fosgate. Sarete responsabili della spedizione del prodotto alla Rockford.

Garanzia UE

Questo prodotto risponde ai requisiti della garanzia UE tuttora in vigore.Vi preghiamo di rivolgervi al vostro rivenditore autorizzato per ulteriori dettagli.
