MANUALE UTENTE INWOOD EDILKAMIN

I Installazione, uso e manutenzione pag. 2

F Installation, usage et maintenance pag 26

INDICE

Introduzione 3

Informazioni per la sicurezza 4

Dati tecnici 5

Dimensioni 6

Preparazione e disimballo 8

Installazione 9

Istruzioni d'uso 18

Manutenzione 22

In caso di eventuali inconvenienti 24

La scrivente EDILKAMIN S.p.A. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiara sotto la propria responsabilità che: il prodotto sotto riportato è conforme al Regolamento UE 305/2011 ed alla Norma Europea armonizzata Norma EN 13229:2001+A1:2003+A2:2004+AC:2006 +AC:2007

INSERTI A LEGNA, a marchio commerciale EDILKAMIN, denominati INWOOD 70

N° di SERIE: Rif. Targhetta dati Dichiarazione di prestazione INWOOD 70 - DoP n. EK 162

Rif. Targhetta dati

La responsabilità del produttore è limitata alla fornitura del prodotto

Gentile Signora / Egregio Signore

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto. Prima di utilizzarlo, Le chiediamo di leggere attentamente questo manuale, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Questo manuale è parte integrante del prodotto. Le chiediamo di custodirlo per tutta la durata di vita del prodotto. In caso di smarrimento, ne richieda al rivenditore una copia o la scarichi dall' area download del sito www.edilkamin.com

Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto.

In caso di anomalie si rivolga subito al rivenditore presso cui è stato acquistato cui va consegnata copia del certificato di garanzia e del documento fiscale d'acquisto.

Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'installazione e nell'uso dell'apparecchio. Per l'installazione e per quanto non espressamente riportato, fare riferimento in ogni nazione alle norme locali.

Gli schemi presenti in questo manuale sono indicativi: non sono sempre dunque strettamente riferiti al prodotto specifico e in nessun caso sono contrattuali. Il prodotto è identificato in modo univoco da un numero, il “tagliando di controllo” che trovate sul certificato di garanzia.

Le chiediamo di conservare :

• il certificato di garanzia che ha trovato nel prodotto
• il documento fiscale di acquisto che le ha rilasciato il rivenditore
• la dichiarazione di conformità che la ha rilasciato l'installatore.

Le condizioni di garanzia sono riportate nel certificato di garanzia presente nel prodotto.

SIGNIFICATO DEI SIMBOLI

In alcune parti del manuale sono utilizzati i seguenti simboli:

ATTENZIONE:

leggere attentamente e comprendere il messaggio a cui è riferito poiché la non osservanza di quanto scritto, può provocare seri danni al prodotto e mettere a rischio l'incolumità di chi lo utilizza.

INFORMAZIONI:

una mancata osservanza di quanto prescritto comprometterà l'utilizzo del prodotto.

• Il prodotto non è progettato per l'uso da parte di persone, bambini compresi, le cui capacità fisiche, sensoriali, mentali siano ridotte. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza
  • Il prodotto non è progettato per la cottura
• Il prodotto è progettato per bruciare legna asciutta nelle quantità e nei modi descritti in questo manuale.
• Il prodotto è progettato per uso interno e in ambienti con umidità normale
• Il prodotto deve essere installato in locali dove non ci siano pericoli di incendio
• In caso di incendio chiamare le autorità competenti. Non spegnere il fuoco con getti di acqua

I rischi di sicurezza possono essere causati, fra l'altro, da:

• contatto con fuoco e parti calde (es vetro e tubi). NON TOCCARE PARTI CALDE e, a prodotto spento ma caldo, utilizzare sempre il guanto in dotazione. Si rischiano scottature.
• uso di prodotti non idonei per l'accensione (es alcool). NON ACCENDERE NE' RAVVIVARE LA FIAMMA CON PRODOTTI LIQUIDI A SPRUZZO O LANCIAFIAMMA. Si rischiano scottature gravi e danni a cose e persone.
• uso di combustibile diverso da legna asciutta. NON BRUCIARE NEL FOCOLARE RIFIUTI, PLASTICHE O ALTRO DI DIVERSO DA LEGNA ASCIUTTA. Si rischiano sporcamenti del prodotto, incendi della canna fumaria e si causano danni all'ambiente.
• uso di combustibile in quantità diverse dal raccomandato. NON SOVRACCARICARE IL FOCOLARE. Si rischiano sia deformazioni del focolare con rischi per la persona in caso di tentativi di sistemazione sia alterazioni irreversibili del colore della vernice sulle parti metalliche.
• pulizia del focolare a caldo. NON ASPIRARE A CALDO. Si rischia compromissione dell'aspiratore e eventualmente fumo in ambiente

• pulizia del canale da fumo con sostanze varie. NON EFFETTUARE PULIZIE ARTIGIANALI CON PRODOTTI INFIAMMABILI. Si rischiano incendi, ritorni di fiamma.

• pulizia del vetro caldo con prodotti non idonei. NON PULIRE IL VETRO A CALDO NE' CON ACQUA O SOSTANZE DIVERSE DAI LAVAVETRI RACCOMANDATI O PANNI ASCIUTTI. Si rischiano crepe nel vetro nonché danni permanenti non reversibili al vetro

• deposito di materiali infiammabili sotto le distanze di sicurezza indicate su questo manuale. NON APPOGGIARE BIANCHERIA SUL PRODOTTO. NON COLLOCARE STENDIBIANCHERIA A DISTANZE INFERIORI A QUELLI DI SICUREZZA. Tenere ogni forma di liquido infiammabile lontano dall'apparecchio in uso. Si rischia incendio.
• occlusione delle aperture di areazione nel locale o degli ingressi di aria. NON OCCLUDERE LE APERTURE DI AREAZIONE, NE' BLOCCARE LA CANNA FUMARIA. Si rischiano ritorni di fumo in ambiente con danni a cose e persone.
• utilizzo del prodotto come appoggio o scala. NON SALIRE SUL PRODOTTO NE' UTILIZZARE COME APPOGGIO. Si rischiano danni a cose e persone
• utilizzo della prodotto a focolare aperto NON UTILIZZARE IL PRODOTTO A PORTA APERTA. Aprire la porta solo per le normali operazioni di ricarica della legna, usando il guanto in dotazione.
• aggiunta di combustibile e apertura porta avvicinandosi al fuoco con abiti infiammabili e larghi. NON aprire la porta o avvicinarsi al vetro con abiti larghi infiammabili, le cui estremità potrebbero incendiarsi.
• apertura della porta con fuoriuscita di materiale incandescente. NON gettare materiale incandescente fuori dal prodotto. Si rischia incendio.

In caso di dubbi, non prendere iniziative autonome, ma contattare il rivenditore o l'installatore.

CARATTERISTICHE TECNICHE ai sensi EN 13229I dati riportati sono indicativi e rilevati in fase di certificazione presso organismo notificato nelle condizioni di norma.
	INWOOD 70
Potenza utile 9,0 kW
Rendimento 78,9 %
Emissione CO al 13% O_2	0,089 %
Temperatura fumi 254 °C
Tiraggio 12 Pa
Consumo combustibile* 2,5 kg/h
Volume riscaldabile ** 235 m		3
Diametro condotto fumi (femmina) 150 mm
Diametro condotto presa aria 100 mm
Peso con imballo	125 kg
Classe ambientale secondo DM 186	4 stelle
Classe di efficienza energetica secondo il regolamento UE 2015-1186 (Classi A++/G)	A

*Il consumo è calcolato con un potere calorico di 4,6 kW/kg
** Il volume riscaldabile è calcolato considerando una richiesta di calore di 33 Kcal/m³ ora.

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIache deve comunque rispettare le indicazioni della presente scheda e delle norme di installazione
	INWOOD 70
Temperatura uscita fumi allo scarico	305	°C
Tiraggio minimo	10	Pa
Portata fumi	9,2	g/s

VERSIONE V
Assorbimento elettrico massimo	33	W

EDILKAMIN s.p.a. si riserva di modificare i prodotti senza preavviso e a suo insindacabile giudizio per eventuali miglioramenti.

L'apparecchio funziona a combustione intermittente, quindi è prevista la carica da parte dell'utilizzatore.

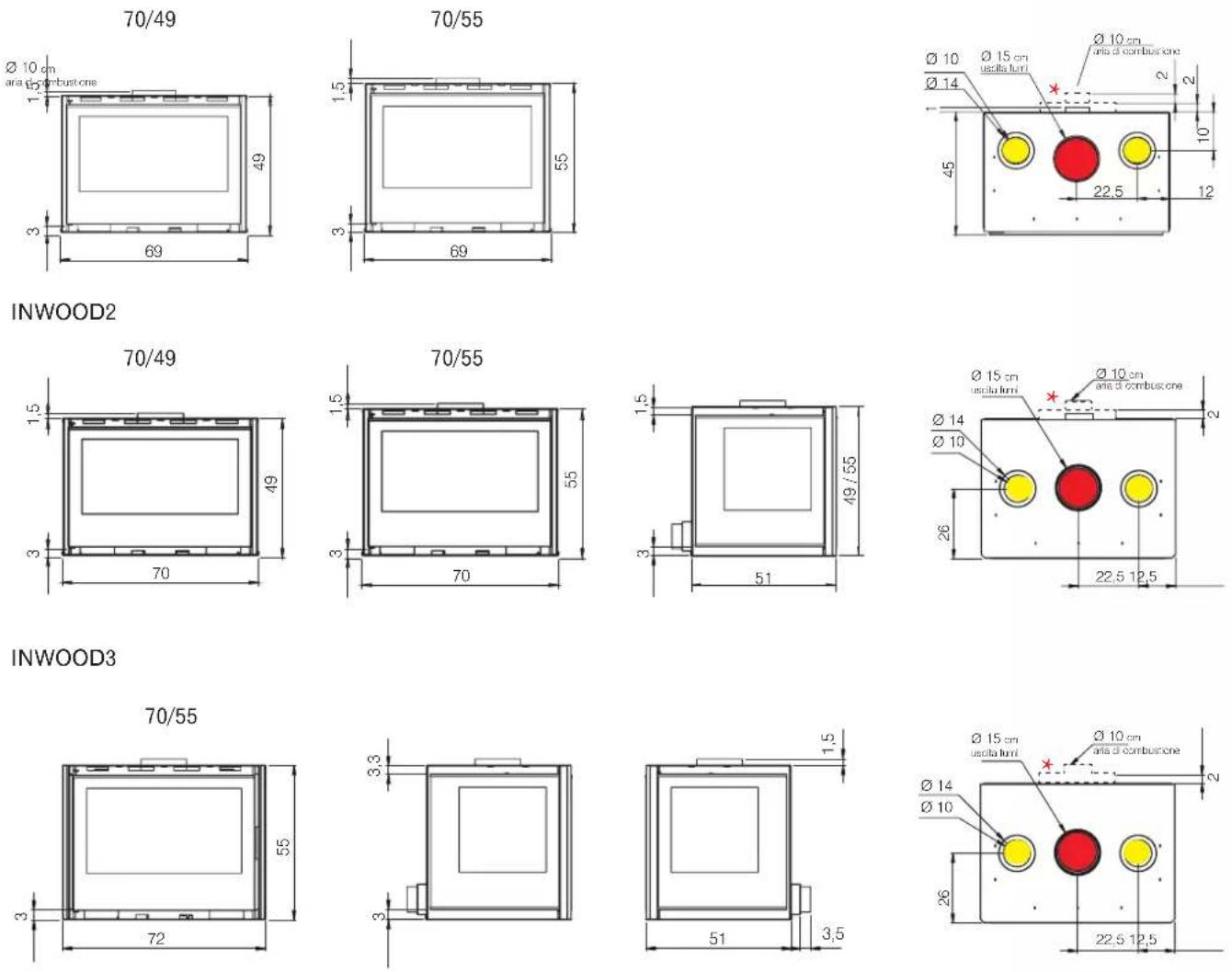

INWOOD 70/55 e 70/49 dimensione in cm

La scatola di ingresso aria sul retro può essere rimossa. Resta 1 cm di sporgenza Garantire comunque spazio per l'ingresso dell'aria (2-3 cm)

PREPARAZIONE E DISIMBALLO

I materiali che compongono l'imballo non sono né tossici né nocivi, pertanto non richiedono particolari processi di smaltimento.

Lo stoccaggio, lo smaltimento o eventualmente il riciclaggio è a cura dell'utilizzatore finale in conformità delle vigenti leggi in materia.

Si raccomanda di effettuare ogni movimentazione in posizione verticale con mezzi idonei prestando attenzione alle norme vigenti in materia di sicurezza.

Non rovesciare l'imballo e usare ogni cautela per i particolari da montare.

Il materiale dell'imballo (per esempio plastiche, fogli a pellicola) possono essere pericolosi per i bambini.

C'è rischio di soffocamento.

Tenere gli imballaggi lontano dai bambini.

PER RIMUOVERE IL PRODOTTO DAL BANCALE

Il prodotto è avvitato al bancale.

Togliere il prodotto dal bancale e porre particolare attenzione affinché la porta e il suo vetro siano preservati da urti.

IMBALLO

L'imballo presenta un'ispezione utile per verificare lo stato del prodotto. Verificare al ricevimento e segnalare subito al rivenditore eventuali anomalie.

Nell'imballo, oltre al caminetto, c'è una scatola con all'interno quanto segue

Descrizione figura	n° Uso
Raccordi R2 2 per canalizzazione in versione		senza kit di ventilazione
Manofredda per porta focolare		1 per apertura della porta focolare
Manofredda per orientarmento dell'aria calda		1 per orientamento dell'aria calda e, col retro, apertura porta del focolare

Nel focolare, oltre al deflettore superiore c'è la manofredda (maniglia asportabile) per l'orientamente dell'aria calda frontale o in canalizzazione.

Il retro può essere usato anche per aprire la porta del focolare.

ALTEZZA DEL PRODOTTO

Inwood può essere fissato su un cavalletto optional o su qualsiasi altro rialzo opportunamente costruito

CAVALLETTO (OPTIONAL)

Presso il rivenditore potete trovare un cavalletto optional

FISSAGGIO

Usare le viti in dotazione per fissare al basamento.

Il non rispetto di quanto sopra, può provocare il ribaltamento dell'inserto con possibili gravi danni per l'utilizzatore.

PREMESSA SULLA INSTALLAZIONE

Ricordiamo che :

• l'installazione del prodotto deve essere effettuata da personale qualificato;
• bisogna rispettare tutte le leggi locali e nazionali e le norme europee nell'installazione e nell'uso del prodotto.
• in caso di installazione in condominio è necessario preventivo parere positivo dell'amministratore.

Di seguito diamo alcune indicazioni a carattere generale che non sostituiscono la verifica delle norme locali e non implicano alcuna responsabilità sul lavoro dell'installatore.

L'aria calda può circolare con moto naturale (convezione naturale), forzato (con ventole incorporate) o con l'ausilio di un sistema di ventilazione (KIT AIR DIFFUSER) da acquistare a parte e da applicare PRIMA della installazione completata.

Contattare il rivenditore per ogni informazione.

Verifica della idoneità del locale di installazione

• Il volume dell'ambiente deve essere superiore a 40 m³
• Non è ammessa l'installazione in camera da letto, nei bagni o in locali con presenza di altro prodotto che prelevi aria per la combustione dallo stesso locale o in locali con atmosfera esplosiva. Eventuali ventilatori di estrazione, se in funzione nello stesso ambiente o spazio in cui è installato il prodotto, possono causare problemi di tiraggio.
• In Italia verificare le compatibilità ai sensi UNI 10683 e UNI 7129 in presenza di prodotti a gas.
• Il pavimento deve poter sopportare il peso del prodotto e degli accessori. In caso contrario adottare le opportune contromisure, ad esempio una piastra per la distribuzione del carico.

Protezione dal calore e distanze di sicurezza

Tutte le superfici dell'edificio adiacenti al prodotto devono essere protette contro il surriscaldamento.

Le misure di isolamento da adottarsi dipendono dal tipo di superfici presenti.

Il prodotto deve essere installato nel rispetto delle seguenti condizioni di sicurezza:

• distanza minima sui lati vetrati 80 cm dai materiali infiammabili.
• distanza minima dal retro e lati non vetrati 10 cm dai materiali infiammabili.
• davanti al prodotto non possono essere collocati materiali infiammabili a meno di 120 cm.

SISTEMA CAMINO

(Canale da fumo, canna fumaria e comignolo)

Questo capitolo è redatto secondo le norme europee EN 13384, EN 1443, EN 1856, EN 1457. L'installatore deve tenere conto di queste e di ogni altra eventuale norma locale. Il presente manuale non è in alcun modo da riternersi sostitutivo delle norme vigenti.

Il prodotto deve essere collegato a idoneo sistema di scarico fumi che garantisca l'evacuazione in completa sicurezza dei fumi prodotti dalla combustione.

Prima del posizionamento del prodotto, è necessario verificare che la canna fumaria sia idonea.

Prevedere punti di accesso per gli interventi di pulizia del prodotto, del canale da fumo e della canna fumaria.

CANALE DA FUMO, CANNA FUMARIA

Il canale da fumo (condotto che collega il bocchettone uscita fumi del focolare con l'imbocco della canna fumaria) e la canna fumaria devono, fra le altre prescrizioni di rispetto delle norme:

• ricevere lo scarico di un solo prodotto (non sono ammessi scarichi di più prodotti insieme);
• avere uno sviluppo prevalentemente verticale (non sono ammessi tratti orizzontali e curve superiori a 45 °)
  • non presentare nessun tratto in contropendenza;
• avere una sezione interna preferibilmente circolare e comunque con un rapporto fra lati inferiore a 1,5;
• terminare a tetto con opportuno comignolo: è vietato lo scarico diretto a parete o verso spazi chiusi, anche se a cielo libero;
• essere realizzati con materiali con classe di reazione al fuoco A1 ai sensi UNI EN 13501 o analoga norma nazionale;
• essere opportunamente certificati, con opportuna placca camino se metallici;
  • non prevedere riduzioni della sezione nel percorso.

Linee elettriche nelle pareti e nei soffitti compresi nell'area di incasso del prodotto non devono essere presenti linee elettriche

IL CANALE DA FUMO

• se in metallo deve essere provvisto di marcatura CE (EN 1856-2) o analoga normativa nazionale;
  • non può essere in materiale metallico flessibile
• per controllare il flusso si consiglia una serranda in caso di tiraggio superiore ai 25 Pa

LA CANNA FUMARIA:

• deve avere un tiraggio in grado di creare una depressione idealmente intorno ai 12 Pa. Tiraggi inferiori possono provocare fuoriuscita di fumo in caso di apertura del portello; valori superiori tendono a generare una combustione veloce con diminuzione del rendimento
• deve essere correttamente dimensionata per soddisfare l'evacuazione dei fumi (EN 13384-1)
• essere preferibilmente coibentata, in acciaio con sezione interna circolare. Se rettangolare, gli spigoli interni devono avere raggio non inferiore a 20 mm e con un rapporto fra le dimensioni interne <1,5
• avere normalmente un'altezza minima di 3-4 metri
• mantenere sezione costante
• essere impermeabile e isolata termicamente per garantire il tiraggio
• prevedere preferibilmente una camera di raccolta per incombusti e eventuali condense.
• essere almeno di categoria T400, con opportuna resistenza al fuoco di fuliggine
• Se preesistente deve essere pulita, per evitare rischi di incendio.

IL COMIGNOLO

• deve essere di tipo antivento
• avere sezione interna equivalente a quella della canna fumaria e sezione di passaggio dei fumi in uscita pari almeno al doppio di quella interna della canna fumaria
• in caso di canne fumarie appaiate (che è bene siano distanti fra loro almeno 2 m) il comignolo della canna fumaria che riceve lo scarico del prodotto a combustibile solido o quello del piano più alto dovrà sovrastare di almeno 50 cm

• deve andare oltre la zona di reflusso

- deve permettere una manutenzione del camino

PRESA ARIA ESTERNA

L'afflusso della indispensabile aria per la combustione, dell'aria di pulizia vetro e un ricambio dell'aria di riscaldamento e deve provenire dall'esterno*

Sul retro c'è un collegamento diretto della presa aria al prodotto.

La scatola aria può essere tolta, svitando le viti. Resta uno spessore di 1 cm.

Se non si usa il collegamento diretto, lasciare sufficiente aria intorno al prodotto (3 cm) e predisporre a livello pavimento una presa di aria di superficie utile (al netto di retine o altre protezioni) almeno 200 cm2 (diametro 20 cm).

L'aria esterna deve essere captata a livello pavimento (non può provenire dall'alto). Prevedere di posizionarla in modo tale che non possa essere accidentalmente ostruita.

Consigliamo, per evitare correnti di aria, di predisporre la presa di aria dietro il prodotto o dietro un radiatore.

Consigliamo di non predisporre di fronte al prodotto per evitare fastidiose correnti di aria.

*L'afflusso di aria può provenire da un locale adiacente solo a patto che :

il flusso possa avvenire senza ostacoli attraverso aperture permanenti comunicanti con l'esterno;

il locale adiacente a quello di installazione non sia mai messo in depressione rispetto all'ambiente esterno ;

il locale adiacente non sia adibito a autorimessa né ad attività con pericolo di incendio, né bagno, camera da letto

il locale adiacente non sia un locale comune dell'immobile

In Italia, la norma UNI 10683 indica che la ventilazione è sufficiente anche se è comunque garantito il mantenimento della differenza di pressione fra ambiente esterno e interno uguale o minore di 4 Pa (norma UNI EN 13384-1). Di ciò deve rispondere l'installatore che rilascia la dichiarazione di conformità.

SE L'ARIA ARRIVA DA SOTTO IL PRODOTTO, AVERE CURA DI LASCIARE SPAZIO AFFINCHÉ L'ARIA POSSA ARRIVARE SUL RETRO DEL PRODOTTO

VERSIONE N

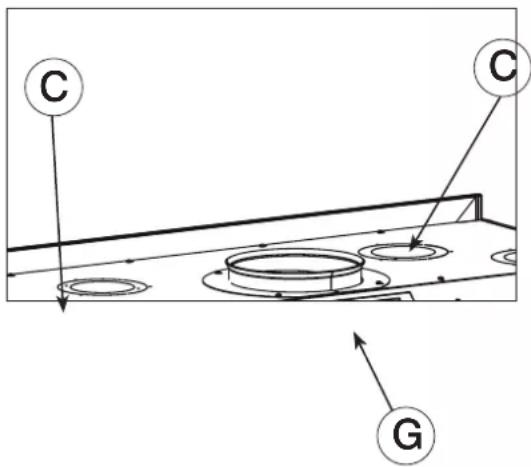

CIRCOLAZIONE A CONVEZIONE NATURALE

E' NECESSARIO DECIDERE PRIMA DELLA INSTALLAZIONE DEL RIVESTIMENTO SE ACQUISTARE E INSTALLARE IL KIT DI VENTILAZIONE FORZATA "KIT AIR DIFFUSER"

L'aria ambiente entra all'interno della struttura grazie allo spazio fra i piedi e la struttura e grazie alle necessarie griglie di compensazione.

L'aria calda prodotta dal caminetto viene immessa nei locali da riscaldare tramite bocchetta di mandata collegata al foro sul coperchio del mantello con tubo di alluminio ∅ 14 cm

La lunghezza della canalizzazione dipende dall'isolamento e dall'uso del prodotto.

C C G

E' indispensabile garantire il ritorno dell'aria stessa al locale caminetto tramite griglie alla base delle pareti o fessure sotto le porte.

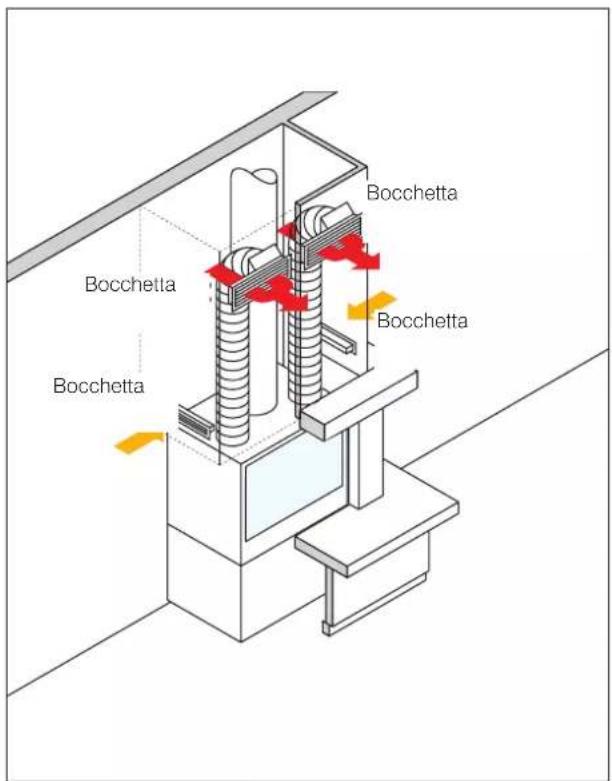

Kit canalizzazione aria in versione naturale (N) o forzata (V) con ventilatori incorporati

L'aria calda prodotta dal caminetto viene immessa nei locali da riscaldare tramite bocchette di mandata collegate ai forisul coperchio del mantello con tubi di alluminio ∅ 14 cm. E' indispensabile garantire il ritorno dell'aria stessa al locale caminetto tramite griglie alla base delle pareti o fessure sotto le porte.

È importante che il percorso dei tubi risulti il più possibile rettilineo. I tubi in alluminio possono essere mascherati con cassettoni, finte travi od incassati nelle murature; in ogni caso è indispensabile che vengano isolati molto bene.

Le canalizzazioni possono avere una lunghezza massima di 4÷5 m.

Detta lunghezza va diminuita di 1,2 m per ogni curva e per ogni bocchetta in conseguenza delle loro perdite di carico.

Sono disponibili i seguenti kit di canalizzazione dell'aria calda:

• Kit uno/bis solo locale caminetto
• Kit due/bis
• Kit tre/bis

Maggior dettagli sono indicati nelle istruzioni di montaggio inserite all'interno del kit stesso.

Kit 1 bis-esempio

Bocchetta Bocchetta Bocchetta

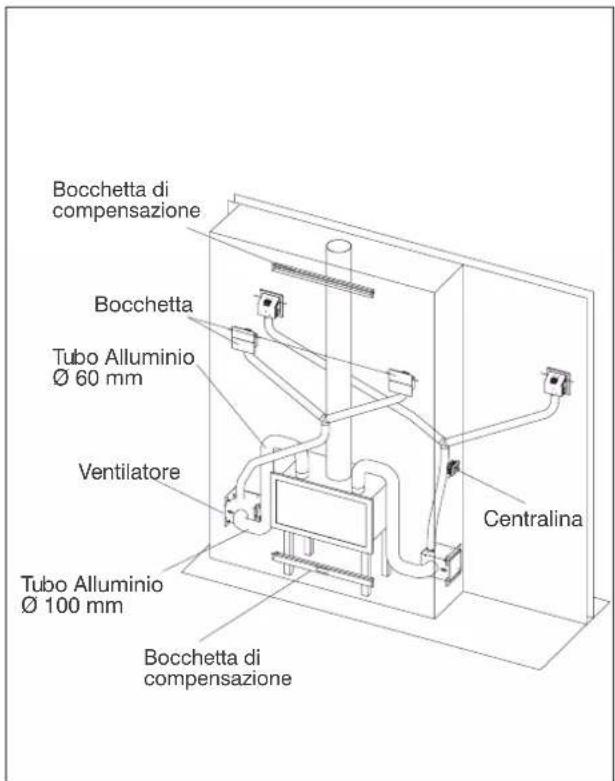

Kit canalizzazione aria (con Kit Air Diffuser)

Il Kit Air Diffuser permette di portare aria calda nel locale di installazione del prodotto o in altri locali (fino a quattro a seconda dei modelli) col supporto di uno o due ventilatori.

La regolazione avviene tramite radiocomando.

Edilkamin propone due modelli di Kit Air Diffuser :

Kit Air Diffuser ADIACENTE

Klt Air Diffuser DISTANTE

La differenza consiste nella presenza 1 o 2 ventilatore e relativi tubi in alluminio.

Il kit è abbinabile a ognuno dei seguenti modelli di bocchette Edilkamin :

Split, con illuminazione

Bent, con illuminazione

Origami

Sharp

Le bocchette non sono comprese nel Kit Air Diffuser, ma potete sceglierle presso il rivenditore secondo il vostro gusto in uno dei quattro modelli disponibili sopra descritti

Kit Air Diffuser Distante-esempio

Bocchetta di compensazione Bocchetta Tubo Alluminio Ø 60 mm Ventilatore Centralina Tubo Alluminio Ø 100 mm Bocchetta di compensazione

Rivestimenti, controcappe e loro areazioni

Procedere a rivestire il prodotto solo dopo :

• collegamento del prodotto allo scarico dei fumi e a alla presa d'aria
  • veririfica del prodotto a caldo
  • verifica che il prodotto sia in bolla.

L'installatore deve seguire tutte le norme di buona installazione e prendere tutte le precauzioni contro surriscalmenti e incendi.

In particolare:

• nella realizzazione di eventuale zoccolo al di sotto della soglia deve essere prevista una idonea fessura per il passaggio dell'aria di ricircolo dall'ambiente;
• la possibilità di ispezionare e o sostituire i ventilatori, nel caso di installazione del Kit Air Diffuser ;
• le parti in legno devono essere protette da pannelli ignifughi, non accostare ma essere opportunamente distanziate da quest'ultimo almeno 1 cm ca. per consentire un flusso di aria che impedisce accumulo di calore. La controcappa può essere realizzata con pannelli ignifughi, in cartongesso o lastre in gesso; durante la realizzazione deve essere montato il kit di canalizzazione dell'aria calda come precedentemente indicato.

È bene areare l'interno della controcappa sfruttando il flusso d'aria che entra dal basso (spazio tra il portello e la trave), che per moto convettivo uscirà dalla griglia in alto, consentendo recupero di calore e evitando eccessivi surriscaldamenti.

Oltre a quanto sopra, tenere in considerazione quanto indicato dalle normative vigenti in ogni nazione relative alle "coibentazione, finiture, rivestimenti e raccomandazioni di sicurezza".

Bocchette di compensazione

Devono tassativamente essere installate frontalmente: una al di sotto e una al di sopra della bocca del focolare.

La cornice contorno bocca è un optional.

Serve a compensare lo spazio che si crea fra la struttura del caminetto e il rivestimento.

In caso di acquisto, viene venduta in collo singolo che contiene:

• cornice
  • viti

DESCRIZIONE

Il regolatore ventilazione inserti a legna (di seguito indicato “regolatore”) permette la selezione della velocità dell’aria di riscaldamento (convezione) immessa nell’ambiente dal caminetto.

Può essere incassato a muro.

CONTENUTO DELLA CONFEZIONE

• regolatore ventilazione inserti a legna (di seguito indicato "regolatore")
• cablaggio
• contenitore per posizionare a muro non incassato
  • viti per installazione su scatola 503

INSTALLAZIONE

Solo personale qualificato può effettuare l'installazione.

Dato Valore	Unità di	Misura
Alimentazione 230 +/- 15% Vac
Frequenza 50/60 Hz
Potenza Dissipata	2 VA
Dimensioni 120 x 82 x 52 mm
Protezione IP 55
	Per incasso a muro scatola 503
Collegamento ai morsetti di tipo a carrello 2,5mmq estraibile

Alimentare il regolatore con a monte un interruttore generale differenziale di linea come da normative vigenti nel paese di installazione. Nota dedicata all'installatore.

E' obbligatoria la messa a terra

L'uso improprio solleva il rivenditore e il produttore da ogni responsabilità

ALLACCIAMENTO DELLA VENTILAZIONE FORZATA:

• collegare l'interruttore ai ventilatori innestando il connettore (M) al connettore (F).
• collegare l'interruttore alla rete 230 Vac attraverso la spina (S).

*Se il cavo di alimentazione è danneggiato, farlo sostituire da tecnico abilitato

Porre attenzione affinché il cavo di alimentazione (e gli altri eventuali cavi esterni all'apparecchio) non vada a toccare parti calde

La spina del cavo di alimentazione dell'apparecchio deve essere collegata solo DOPO la conclusione dell'installazione e dell'assemblaggio dell'apparecchio e deve rimanere accessibile dopo l'installazione, se l'apparecchio è privo di un interruttore bipolare adatto ed accessibile.

Ph N ± ± M M Rete elettrica 230V 50Hz TM = Termostato di minima M

Pagina riservata all'installatore

Per installare il “Regolatore” alloggiarlo nelle scatole elettriche commerciali a incasso o fissarlo a muro con il contenitore in dotazione.

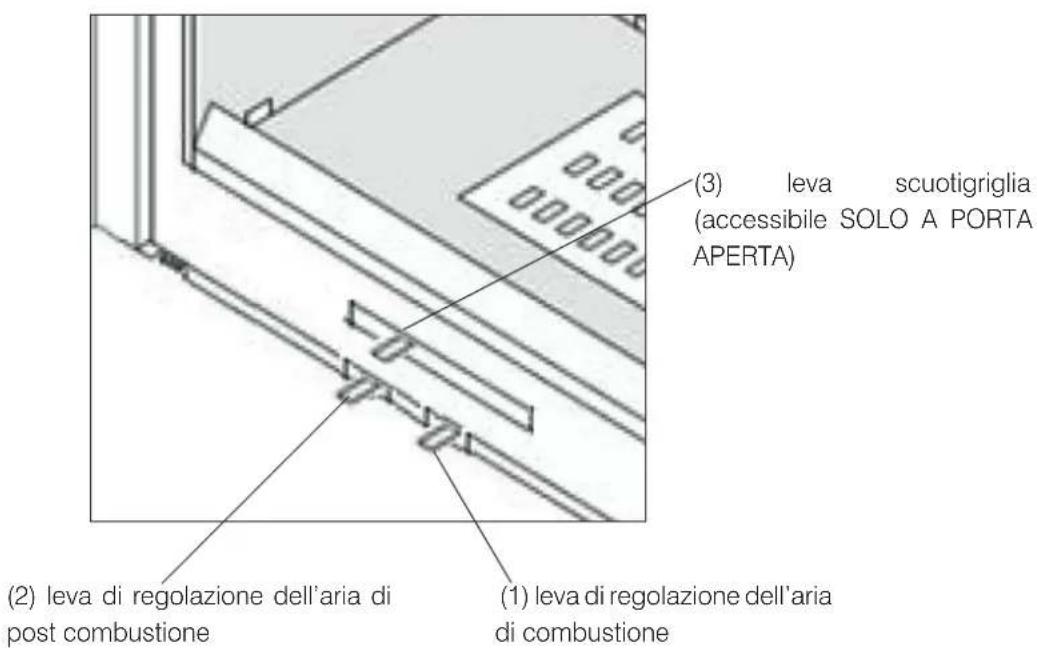

LEVE DI REGOLAZIONE

Inwood è dotato delle seguenti leve.

IN BASSO

1. leva di regolazione dell'aria di combustione (per apportare un maggior o minor ingresso di aria muovere le leve come da indicazioni sotto)
2. leva di regolazione dell'aria di post combustione (per apportare un maggior o minor ingresso di aria muovere le leve come da indicazioni sotto)
3. leva scuotigriglia (accessibile SOLO A PORTA APERTA) e di ingresso aria in fase di accensione. DA LASCIARE SU “+” IN FASE DI ACCENSIONE

(3) leva scuotigriglia (accessibile SOLO A PORTA APERTA) (2) leva di regolazione dell'aria di post combustione (1) leva di regolazione dell'aria di combustione

Su ogni leva c'è indicazione :

+ a sinistra : per aumentare

- per diminuire

IN ALTO a destra guardando frontalmente il prodotto :

leva di regolazione dell'aria di riscaldamento (superiore o frontale)

Per orientare l'aria calda verso le bocchette superiori o verso il frontale usare la manofredda in dotazione.

COMBUSTIBILE

il prodotto è progettato per bruciare ceppi di legna o tronchetti di segatura. Utilizzare ceppi di legna secca (umidità max 20%) L'uso di legna umida comporta uno sporcamento del prodotto e della canna, il rischio di fumo e una resa inferiore al dichiarato.

Ogni tipo di legno possiede caratteristiche diverse che influenzano anche il rendimento della combustione.

I dati riportati su questo manuale sono con la legna utilizzata durante la certificazione.

A carattere generale la legna può avere un potere calorifico fino a 4,6 kWh/kg mentre tagliata fresca ha un potere calorifico intorno a 2 kWh/kg

A carattere generale si raccomandano faggio, olmo, o comunque legna di classe A1 ai sensi UNI EN ISO 17225-5

Attenzione all'uso prolungato di legna ricca di oli aromatici(es eucalipto). Può deteriorare componenti in ghisa.

Utilizzare i quantitativi di legna consigliati.

Un sovraccarico provoca surriscaldamento con conseguenti danni :

• possibile deformazione delle parti interne ;
• possibili alterazioni irreversibili del colore della vernice sulle parti metalliche

di cui né Edilkamin, né il rivenditore potranno rispondere.

Per il rispetto dell'ambiente e della sicurezza, NON bruciare, fra gli altri: plastica, legno verniciato, carbone, cascami di corteccia.

Non usare il prodotto come inceneritore

L'uso di tali combustibili implica anche la decadenza della garanzia.

Fasi per la prima accensione

• Assicurarsi di aver letto e compreso il contenuto di questo manuale
• Rimuovere dal prodotto tutti i componenti infiammabili (manuali, etichette, ecc). In particolare togliere eventuali etichette dal vetro. Se si sciogliessero, rovinerebbero il vetro in modo irreversibile.

Per l'accensione iniziale del focolare, utilizzate sempre i ciocchi di legna più piccoli. Utilizzate i ciocchi di legna più grandi per rialimentare il fuoco.

Collocare sempre la legna ben in profondità nel focolare, quasi a contatto della parete posteriore dello stesso, in modo tale che anche qualora scivolasse, non venga a contatto con il vetro.

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

Accensione a focolare freddo

1. Controllare che il letto di cenere esistente non sia troppo alto. Se il letto di cenere diventa troppo alto vi è il pericolo che all'apertura della porta del focolare per aggiungere legna, eventuali frammenti di brace cadano fuori dal focolare.
2. Posizionare la leva di regolazione della valvola dell'aria nella posizione di "totale apertura". L'aria per la combustione affluirà in modo intenso alla legna nel focolare, per raggiungere rapidamente una buona combustione.
3. collocare la legna nel focolare senza stiparla eccessivamente. Collocare tra i ciocchi di legna un accenditore, e accendere. Non utilizzare mai materiali come benzina, alcool e similari per accendere.
4. A questo punto chiudere la porta e sorvegliare per qualche minuto. Se il fuoco dovesse spegnersi, aprire lentamentela la porta, ricollocare un altro accenditore tra i ciocchi e riaccendere.

Alimentazione a focolare caldo

Quand'è il momento di aggiungere legna? Quando il combustibile si è consumato quasi allo stato di brace. Con il quanto in dotazione, aprire lentamente (per evitare a formazione di vortici che possono causare la fuoriuscita di fumi) la porta ad anta. Aggiungere nel focolare la quantità di legna desiderata, collocandola sulla brace esistente (entro i limiti di quantità indicati nella tabella tecnica).

Funzionamento con basso tiraggio iniziale

Per aspirare l'aria per la combustione e per scaricare i fumi, il focolare ha bisogno del tiraggio esercitato dalla canna fumaria.

Se il tiraggio è debole, accendere inizialmente un fuoco di "avviamento" utilizzando materiale di accensione di piccole dimensioni.

Una volta ripristinato il corretto tiraggio sarà possibile introdurre il combustibile.

Come tutti i prodotti, il prodotto a legna durante le varie fasi, si riscalda e si raffredda. Ciò comporta normali dilatazioni. Tali dilatazioni possono comportare leggeri rumori di assestamento che non costituiscono un motivo di contestazione.

Utilizzare sempre il guanto in dotazione per toccare eventuali parti calde. Evitare contatto diretto con parti calde.

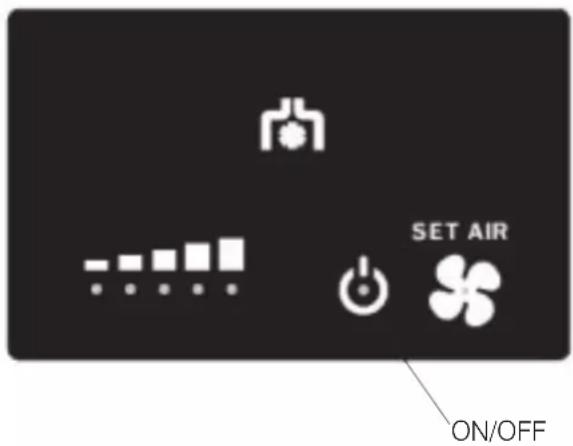

VENTILAZIONE FORZATA

Il Regolatoreè con comandi touch screen, cioè che funzionano sfiorandoli.

• ON/OFF : il led indica se acceso/spento e il comando serve per accendere spegnere
• SET AIR : permette di varare il livello di ventilazione
  • I led indicano il livello della ventilazione (da 1 a 5)

FUNZIONAMENTO

Il "Regolatore" attiva la ventilazione (M) quanto la temperatura supera quella del termostato di minima (TM).

Accensione/Spegnimento

Per accendere/spegnere il "Regolatore", premere il tasto ON/OFF.

A “Regolatore” acceso il led ON/OFF si spegne e si accendono i led luminosi che indicano la velocità impostata.

Impostazione della velocità del ventilatore

Quando la temperatura è superiore a quella del termostato di minima (non c'è visualizzazione di questo), è possibile impostare la velocità premendo/sfiorando il tasto SET AIR.

La possibili velocità sono cinque, selezionabili premendo SET AIR. la velocità è visualizzata dai led.

Pulizia del vetro

Per la pulizia del vetro si possono utilizzare dei prodotti specifici (vedi ns. listino Glasskamin).

Non spruzzare il prodotto sulle parti verniciate o sulle guarnizioni della porta. In alternativa al prodotto, potete usare uno straccio imbevuto di un po' di cenere bianca ed un foglio di giornale (quotidiano).

Attenzione a che non ci siano elementi abrasivi nella cenere che possa sfrisare il vetro.

Il vetro ceramico installato sui prodotti, ha una resistenza al calore di circa 750°C e viene testato e controllato prima e dopo il montaggio per verificare la presenza di crepe, bolle e soffiature.

Il vetro, nonostante l'elevata resistenza alla temperature, è comunque un elemento fragile e pertanto si consiglia di movimentare con cura la porta senza sbatterla o forzarla.

Il vetro, essendo un elemento non elastico, può rompersi.

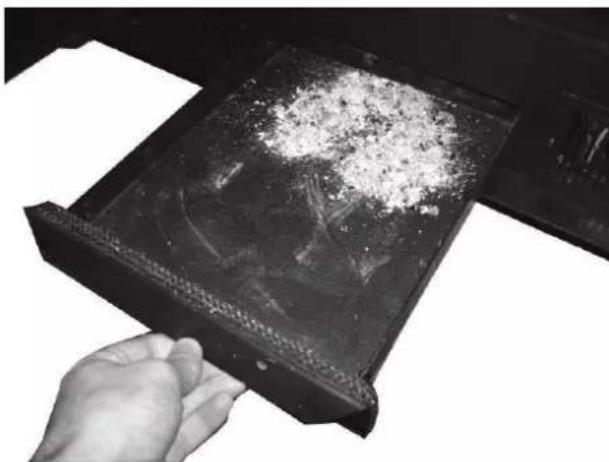

Rimozione della cenere (solo a caminetto spento e freddo)

Aprire la porta e togliere il cassetto cenere.

Rimuovere la cenere SOLO A FREDDO.

Deporre la cenere solo e unicamente in contenitori non combustibili, tenere presente che la brace residua può riaccendersi anche a distanza di più di 24 ore dall'ultima combustione.

Rimuovere la cenere SOLO A FREDDO. USARE GUANTO SE CALDO

Pulizia delle parti esterne

Il rivestimento deve essere pulito senza l'utilizzo di detergenti aggressivi.

Non bagnare con acqua fredda quando il rivestimento è caldo perché lo shock termico potrebbe provocare danneggiamenti.

Pulizia della canna fumaria

Va fatta prima della stagione di utilizzo e ogni qualvolta si noti che all'interno si sia formato uno strato di fuliggine e catramina, sostanza facilmente infiammabile.

Le incrostazioni in presenza di elevate temperature e di scintille, possono incendiarsi con gravi conseguenze sia per la canna fumaria che per l'abitazione.

Si consiglia pertanto di effettuare la pulizia almeno una volta all'anno.

Verificare la normativa locale.

MANUTENZIONE STAGIONALE (a cura del tecnico)

Pulizia della canna fumaria

Va fatta prima della stagione di utilizzo e ogni qualvolta si noti che all'interno si sia formato uno strato di fuliggine e catramina, sostanza facilmente infiammabile.

Le incrostazioni in presenza di elevate temperature e di scintille, possono incendiarsi con gravi conseguenze sia per la canna fumaria che per l'abitazione.

Si consiglia pertanto di effettuare la pulizia almeno una volta all'anno.

Verificare la normativa locale.

Pulizia "lato" aria di riscaldamento

Pulire le griglie, per evitare movimentazione di polvere

PERIODO DI FERMO ESTIVO

Nel periodo di non utilizzo, lasciare chiusa la porta,

RICAMBI

per eventuali componenti di ricambio, contattare il rivenditore o il tecnico.

L'uso di componenti non originali provoca rischi al prodotto e esonare Edilkamin da ogni responsabilità su eventuali danni da ciò derivanti.

E' vietata ogni modifica non autorizzata

SMALTIMENTO

Alla fine della vita utile, smaltire il prodotto secondo le normative vigenti.

In caso di eventuali inconvenienti

Inconveniente Azioni
Fuoriuscita di fumo dalla bocca del focolare	Verificare se:• l'installazione è corretta (canale da fumo, canna fumaria, comignolo; presa d'aria);• la legna impiegata è asciutta;• la porta è stata aperta troppo rapidamente.
Combustione troppo veloce, "incontrollata"	Verificare se:• la porta del focolare è chiusa bene;
Il vetro si sporca rapidamente Verificare	se:• la legna utilizzata è asciutta;Comunque considerare che dopo alcune ore di funzionamento è normale che sul vetro si formi un leggero strato di fuliggine.
Fuoco nella canna fumaria o necessità di spegnere all'improvviso il fuoco nel caminetto:	• se possibile in sicurezza, rimuovere cenere e braci con attrezzi e contenitori metallici toccati solo con quanto ignifugo• chiedere l'intervento delle autorità in caso di incendio
SOLO PER VERSIONE VENTILATA
Mancanza di alimentazione elettrica •	verificare il fusibile• verificare la linea elettrica
Mancanza di uscita aria calda	• verificare che il prodotto sia caldo. Se la temperatura del prodotto è più bassa di quella del termostato di minima , le ventole non si attivano.

Nel caso di non risoluzione degli inconvenienti, contattare il rivenditore o, in nazioni dove presente, il Centro Assistenza Tecnico Autorizzato.

Potranno rispondere in garanzia solo in caso di comprovato difetto del prodotto, secondo quanto indicato nel certificato di garanzia presente nel prodotto.

NOTE SUI REFRATTARI /SCAMOLEX

I refrattari interni sono progettati per resistere all'uso normale.

La loro pulizia è assicurata dalla buona combustione.

I principali danni ai refrattari derivano da:

• urti accidentali
• uso di zollette accendifuoco non ecologiche
• cariche di legna oltre il raccomandato
• uso di combustibili diversi dal raccomandati

Ne' Edilkamin né il rivenditore potranno rispondere di danni procurati nei modi sopra descritti

TABLE DES MATIÈRES
