MANUALE UTENTE PELLKAMIN 10 EDILKAMIN

I Installazione, uso e manutenzione pag. 2

F Installation, usage et maintenance pag. 28

INDICE

Informazioni per la sicurezza 4

Informazioni generali

5

Installazione 8

Istruzioni d'uso 19

Manutenzione 23

Consigli per possibili inconvenienti 25

La scrivente EDILKAMIN S.p.a. con sede legale in Via

Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA

00192220192

Dichiara sotto la propria responsabilità che:

il prodotto sotto riportato è conforme al Regolamento

UE 305/2011 ed alla Norma Europea armonizzata

EN 14785:2006

INSERTI A PELLET, a marchio commerciale

N° di SERIE: Rif. Targhetta dati

Dichiarazione di prestazione:

Altresì dichiara che:

Inserto a pellet di legno PELLKAMIN 8 / PELLKAMIN 10

rispettano i requisiti delle direttive europee:

2014/35/CE - Direttiva Bassa Tensione

2014/30/CE - Direttiva Compatibilità Elettromagnetica

Gentile Signora / Egregio Signore

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto. Prima di utilizzarlo, Le chiediamo di leggere attentamente questo manuale, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Questo manuale è parte integrante del prodotto. Le chiediamo di custodirlo per tutta la durata di vita del prodotto. In caso di smarrimento, ne richieda al rivenditore una copia o la scarichi dall' area download del sito www.edilkamin.com

Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto.

In caso di anomalie si rivolga subito al rivenditore presso cui è stato acquistato cui va consegnata copia del certificato di garanzia e del documento fiscale d'acquisto.

Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'installazione e nell'uso dell'apparecchio. Per l'installazione e per quanto non espressamente riportato, fare riferimento in ogni nazione alle norme locali.

Gli schemi presenti in questo manuale sono indicativi: non sono sempre dunque strettamente riferiti al prodotto specifico e in nessun caso sono contrattuali.

SIGNIFICATO DEI SIMBOLI

In alcune parti del manuale sono utilizzati i seguenti simboli:

ATTENZIONE:

leggere attentamente e comprendere il messaggio a cui è riferito poiché la non osservanza di quanto scritto, può provocare seri danni al prodotto e mettere a rischio l'incolumità di chi lo utilizza.

INFORMAZIONI:

una mancata osservanza di quanto prescritto comprometterà l'utilizzo del prodotto.

SEQUENZA OPERATIVA:

seguire le istruzioni procedurali per le operazioni descritte

Il prodotto è identificato in modo univoco da un numero, il “tagliando di controllo” che trova sul certificato di garanzia.

Le chiediamo di conservare :

• il certificato di garanzia che ha trovato nel prodotto
• il documento fiscale di acquisto che le ha rilasciato il rivenditore
• la dichiarazione di conformità che la ha rilasciato l'installatore.

Le condizioni di garanzia sono riportate nel certificato di garanzia presente nel prodotto.

La prima accensione da parte di tecnico autorizzato è un'operazione prevista in Italia dalla UNI 10683 e raccomandata in tutte le nazioni per poter utilizzare al meglio il prodotto.

Consiste di :

• verifica dei documenti della installazione (dichiarazione di conformità) e della effettiva situazione dell'installazione stessa;
• taratura del prodotto in funzione delle reali condizioni di installazione e uso
• spiegazione al cliente finale e rilascio della documentazione complementare (foglio di prima accensione)

La prima accensione permette di usufruire di tutte le prestazioni del prodotto in totale sicurezza.

La prima accensione è necessaria per l'attivazione della garanzia convenzionale del produttore Edilkamin. La garanzia convenzionale è valida nella sola nazione di acquisto del prodotto.

In assenza di prima accensione da parte di tecnico autorizzato, Edilkamin non potrà rispondere con la garanzia convenzionale. Vedere al riguardo il libretto di garanzia che si trova nel prodotto .Quanto sopra non esclude la responsabilità di legge del rivenditore per la garanzia legale.

La garanzia copre comunque i soli comprovati difetti di prodotto e non, ad esempio, problemi legati alla installazione o alla taratura.

• L'apparecchio non è destinato a essere usato da persone, bambini compresi, le cui capacità fisiche, sensoriali o mentali, siano ridotte. I bambini devono essere sorvegliati per sincerarsi che non giochi con l'apparecchio.
• I principali rischi derivabili dall'impiego dell'inserto possono essere legati a una non corretta installazione, a un diretto contatto con parti elettriche in tensione (interne), a un contatto con fuoco e parti calde (vetro, tubi, uscita aria calda), all'introduzione di sostanze estranee, a combustibili non raccomandati, a una non corretta manutenzione, al ripetuto azionamento del tasto di accensione senza aver svuotato il crogiolo.
• Nel caso di mancato funzionamento di componenti o anomalie, l'inserto è dotato di dispositivi di sicurezza che ne garantiscono lo spegnimento, da lasciar avvenire senza intervenire.
• Per un regolare funzionamento l'inserto deve essere installata rispettando quanto indicato su questa scheda.
• Usare come combustibile solo pellet di legno diam. 6 mm di ottima qualità e certificato
• In nessun caso devono essere introdotte nel focolare o nel serbatoio sostanze estranee, rispetto al pellet. Non usare MAI combustibili liquidi per accendere la stufa o ravvivare la brace.
• Per la pulizia del canale da fumo (tratto di canna che collega il bocchettone di uscita fumi della stufa con la canna fumaria) non devono essere utilizzati prodotti infiammabili.
• Le parti del focolare e del serbatoio devono essere solo aspirate e solo a FREDDO.
• Il vetro può essere pulito a FREDDO con apposito prodotto (es. GlassKamin Edilkamin) e un panno.
• Evitare di aprire il portello della camera di combustione a stufa calda, ma aspettare che il prodotto si raffreddi naturalmente.

• Ogni qualvolta si estrae l'inserto, un sistema di sicurezza esclude l'alimentazione elettrica dello stesso. Nel caso in cui involontariamente si estraesse l'inserto quando questo si trovasse in fase di accensione, lavoro o spegnimento (anche di blocco), al reinserimento dell' inserto verrà lanciata una fase di blocco "Mancata energia". Attendere il termine della fase di blocco prima di riattivare l'inserto.

• L'inserto non deve funzionare con l'antina aperta, con il vetro rotto o con il portello caricamento pellet aperto Durante il funzionamento non deve essere aperta la porta del focolare: la combustione è infatti gestita automaticamente e non necessita di alcun intervento.

• Non deve essere utilizzata come scala o come base di appoggio.
• Non depositare oggetti non resistenti al calore nelle immediate vicinanze dell'inserto.
• Non appoggiare biancheria direttamente sull'inserto per asciugare. Eventuali stendibiancheria o simili devono essere collocati dell'inserto ad una distanza di sicurezza (pericolo di incendio).
• Assicurarsi che l'inserto venga installato e acceso da CAT abilitato Edilkamin (centro assistenza tecnica) secondo le indicazioni della presente scheda; condizioni peraltro indispensabili per la validazione della garanzia.
• Durante il funzionamento dell'inserto, i tubi di scarico e la porta raggiungono alte temperature (non toccare senza l'apposito quanto).
• Non occludere le aperture di aerazione nel locale di installazione, né gli ingressi di aria dell'inserto stesso.
• Non bagnare l'inserto, non avvicinarsi alle parti elettriche con le mani bagnate.
  • Non inserire riduzioni sui tubi di scarico fumi.
• L'inserto deve essere installato in locali adeguati alla prevenzione antincendio e dotati di tutti i servizi (alimentazione e scarichi) che l'apparecchio richiede per un corretto e sicuro funzionamento.
• IN CASO DI FALLITA ACCENSIONE, NON RIPETERE L'ACCENSIONE PRIMA DI AVERE SVUOTATO IL CRO-GIOLO.

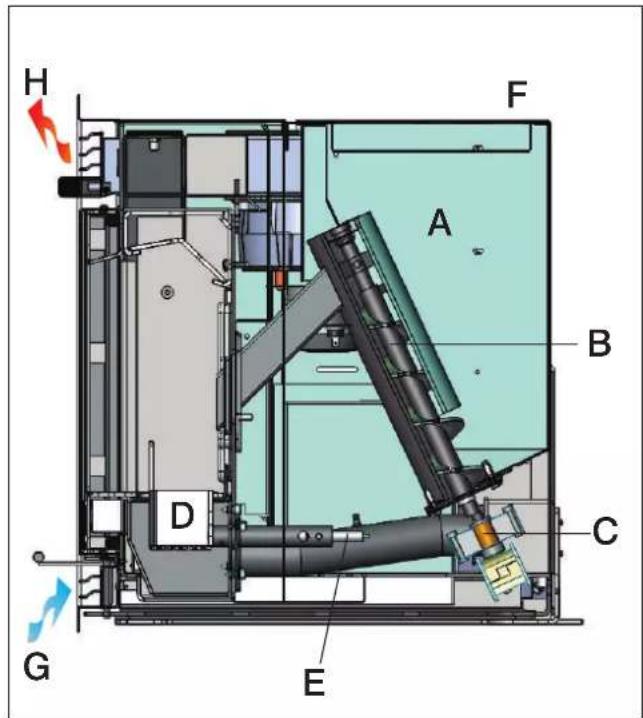

PELLKAMIN è un inserto che utilizza come combustibile il pellet, la cui combustione è gestita elettronicamente. Il focolare, è realizzato con una struttura perimetrale in acciaio rivestita posteriormente con un pannello in ghisa, chiusa frontalmente da un'antina in vetro ceramico (per l'apertura utilizzare l'apposito quanto termico). Il combustibile (pellet) viene prelevato dal serbatoio di stoccaggio (A) e, tramite una coclea (B) attivata da motoriduttore (C), viene trasportato nel crogiolo di combustione (D).

L'accensione del pellet avviene tramite aria calda prodotta da una resistenza elettrica (E) e aspirata nel crogiolo tramite l'estrattore fumi.

I fumi prodotti dalla combustione, vengono estratti dal focolare tramite lo stesso estrattore fumi, ed espulsi dal bocchettone ubicato nella zona alta dell'inserto (F). Attraverso la griglia inferiore (G), tramite i ventilatori viene prelevata aria ambiente che, fatta transitare nell'intercapedine sul retro del focolare, si riscalda per poi ritornare in ambiente tramite la griglia superiore (H). Prevedere due griglie di aerazione (superficie maggiore di 100 cm²) una prima sotto l'inserto ed una seconda posizionata almeno a 50 cm al di sopra dell'inserto o comunque comunicante con il vano interno dove viene posizionato l'inserto come indicato.

Il serbatoio del combustibile (A) è ubicato nella parte posteriore dell'inserto.

Il riempimento del serbatoio può avvenire nei seguenti modi:

- tramite l'estrazione dell'inserto.

(OPERAZIONE DA EFFETTUARSI SOLO AD INSERTO SPENTO).

- tramite il kit di caricamento pellet (optional), completo di bocca di carico da applicare alla controcappa. (L'INSTALLAZIONE DEL KIT CONSENTE DI CARICA- RE FRONTALMENTE E LATERALMENTE IL PELLET ALL'INTERNO DEL SERBATOIO SENZA DOVER SPEGNERE L'INSERTO).

- tramite il kit cassetto carico frontale pellet (L'INSTALLAZIONE DEL KIT CONSENTE DI CARICA- RE FRONTALMENTE IL PELLET ALL'INTERNO DEL SERBATOIO SENZA DOVER SPEGNERE L'INSERTO).

La quantità di combustibile e l'estrazione fumi/alimentazione aria comburente, sono regolate tramite scheda elettronica dotata

di software con sistema Leonardo, al fine di ottenere una combustione ad alto rendimento e basse emissioni. Tutte le fasi di funzionamento possono essere gestite tramite radiocomando (in dotazione).

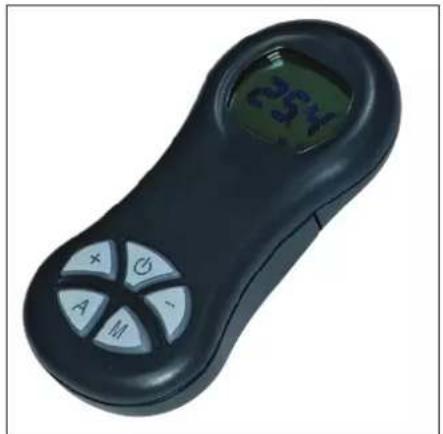

In caso di rottura o smarrimento del radiocomando, l'accensione e spegnimento e l'impostazione delle potenze di funzionamento potranno avvenire tramite un cavo, da 1,20 mt, completo di pulsante di accensione semplificata da posizionare nelle vicinanze dell'inserto a cura dell'installatore.

- Ogni qualvolta si estrae l'inserto, un sistema di sicurezza esclude l'alimentazione elettrica dello stesso. Nel caso in cui involontariamente si estraesse l'inserto quando questo si trovasse in fase di accensione, lavoro o spegnimento (anche di blocco), al reinserimento dell' inserto verrà lanciata una fase di blocco "Mancata energia". Attendere il termine della fase di blocco prima di riattivare l'inserto.

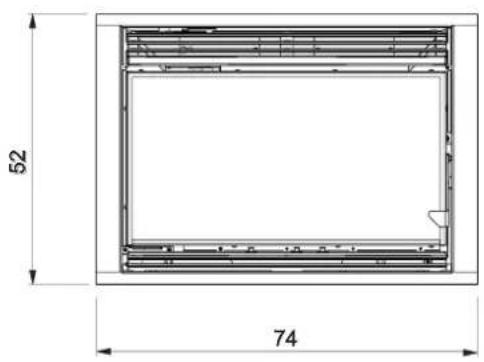

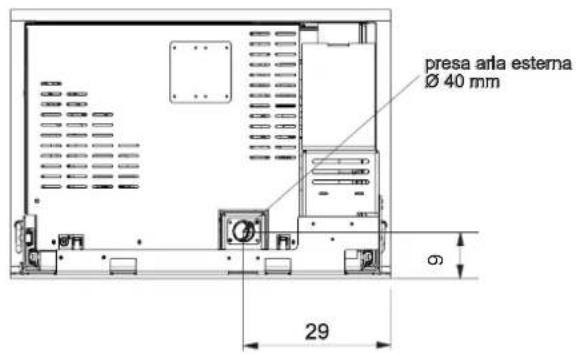

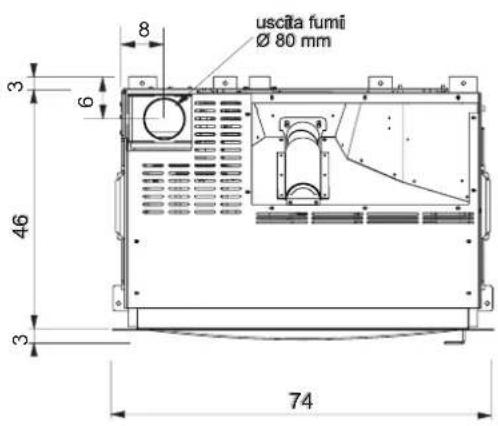

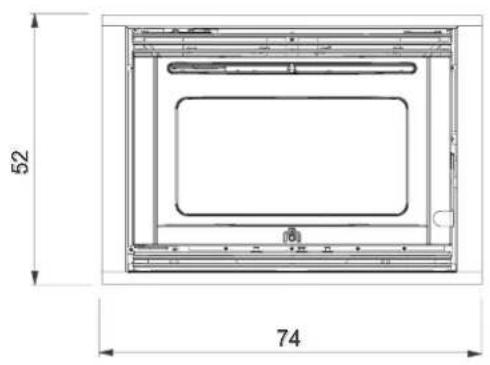

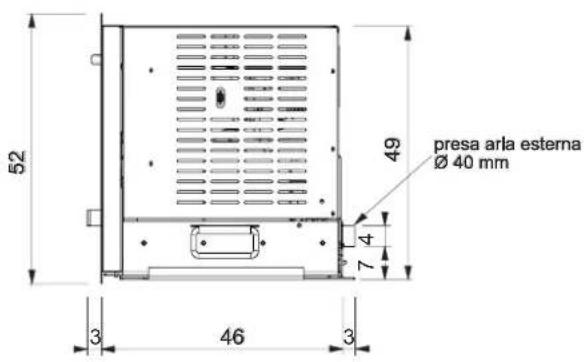

DIMENSIONI (cm)

PELLKAMIN 8 PELLKAMIN 10

52 74

52 74

presa aria esterna Ø 40 mm 29

uscita fumi Ø 80 mm 8 3 6 46 3 74

52 49 presa arla esterna Ø 40 mm 3 46 3 7 49

CARATTERISTICHE TECNICHE ai sensi EN 14785

	PELLKAMIN 8 PELLKAM		N 10
	Potenza Nominale	Potenza Ridotta	Potenza Nominale	Potenza Ridotta
Potenza termica utile 8,1 3,1 10,4 3,1 kW
Rendimento / Efficienza 91,1 90,3 90 90,3 %
Emissione CO al 13% O_2	0,011 0,055	0,013 0,055	%
Temperatura fumi	145 100 172	100 °C
Consumo combustibile	1,9 0,7 2,4	0,7 kg/h
Capacità serbatoio	11		11		kg
Tiraggio	12 - 5	10 - 3	12 - 5	10 - 3	Pa
Autonomia	6	16	5	16	ore
Volume riscaldabile *	210		270		m^3
Diametro condotto fumi (maschio)	80		80		mm
Diametro condotto presa aria (maschio)	40		40		mm
Peso con imballo	153		147		kg
Classe di efficienza energetica secondo il regolamento UE 2015-1186 (Classi A++/G)	A+		A+

* Per il calcolo del consumo si è usato un potere calorifico di 4,8 kW/Kg.
** Il volume riscaldabile è calcolato considerando una richiesta di calore di 33 Kcal/m³ ora.

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIA
che deve comunque rispettare le indicazioni della presente scheda e delle norme di installazione di ogni prodotto

	PELLKAMIN 8 PELLKAMIN 10
	Potenza Nominale	Potenza Nominale
Temperatura uscita fumi allo scarico	174	207	°C
Tiraggio minimo	0,01		Pa
Portata fumi	5,5	6,4	g/s

CARATTERISTICHE ELETTRICHE

Alimentazione 230Vac +/- 10% 50 Hz
Potenza assorbita media 120 - 150 W
Potenza assorbita in accensione 400 W
Frequenza radiocomando (fornito) 2,4 GHz
Protezione su scheda elettronica * Fusibile T2A, 250	Vac 5x20

I dati sopra riportati sono indicativi e rilevati in fase di certificazione presso organismo notificato.

EDILKAMIN s.p.a. si riserva di modificare i prodotti senza preavviso per ogni forma di miglioramento.

NOTE GENERALI

In Italia è necessario fare riferimento alla norma dichiarazione di conformità ai sensi del D.M. 37/2008 (ex L. 46/90) e secondo le norme UNI 10683/2012 e UNI 10412-2/2009.

In caso di installazione in condominio, chiedere parere preventivo all'amministratore.

In Francia è necessario fare riferimento Decreto 2008-1231.

VERIFICA DI COMPATIBILITA' CON ALTRI DISPOSITIVI

In Italia l'inserto NON deve essere installato nello stesso ambiente in cui si trovano apparecchi da riscaldamento a gas del tipo B (es. caldaie a gas, stufe e apparecchi asserviti da cappa aspirante - rif. UNI 10683 e 7129). In generale l'inserto potrebbe mettere in depressione l'ambiente compromettendo il funzionamento di tali apparecchi oppure esserne influenzata.

VERIFICA ALLACCIAMENTO ELETTRICO

(posizionare la presa di corrente in un punto facilmente accessibile)

L'inserto è fornito di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interruttore magnetotermico.

L'impianto elettrico deve essere a norma; verificare in particolare l'efficienza del circuito di terra. La non efficienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si può far carico. La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura.

Variazione maggiori del 10% di alimentazione possono provocare problemi al prodotto.

PRESA D'ARIA

(da realizzare inderogabilmente)

É necessario che venga predisposta dietro l'inserto una presa d'aria comunicante con l'esterno, di sezione utile minima di 80 cm², tale che garantisca all'inserto sufficiente aria per la combustione, senza creare fenomeni di depressione nel locale di installazione.

Sul retro di PELLKAMIN è predisposta un bocchettone di diametro cm 4 per realizzare una presa d'aria collegata direttamente con l'esterno mediante tubazione. La tubazione deve essere di lunghezza inferiore a 1 metro e non deve presentare curve e deve terminare con una protezione dal vento.

POSIZIONAMENTO E DISTANZE DI SICUREZZA PER ANTINCENDIO

Per il corretto funzionamento, l'inserto deve essere posizionata in bolla.

Verificare la capacità portante del pavimento.

L'inserto deve essere installato nel rispetto delle seguenti condizioni di sicurezza:

- distanza minima sui lati e sul retro di 20 cm dai materiali

infiammabili.

- davanti alla stufa non possono essere collocati materiali

infiammabili a meno di 80 cm.

Se non risultasse possibile rispettare le distanze sopra indicate,

è necessario mettere in atto provvedimenti tecnici ed edili

per evitare ogni rischio di incendio.

In caso di collegamento con parete in legno o altro materiale infiammabile, è necessario coibentare adeguata-mente il tubo di scarico fumi.

SCARICO FUMI

Il sistema di scarico deve essere unico per l'inserto (non si ammettono scarichi in canna fumaria comune con altri dispositivi)

Lo scarico dei fumi avviene dal tubo di diametro 8 cm posto sul coperchio.

Lo scarico fumi deve essere collegato con l'esterno utilizzando tubi in acciaio certificati EN 1856. Il tubo deve essere sigillato ermeticamente.

Per la tenuta dei tubi e il loro eventuale isolamento è necessario utilizzare materiali resistenti alle alte temperature (silicone o mastici per alte temperature).

L'unico tratto orizzontale ammeso può avere lunghezza fino a 2 m. E' possibile un numero di curve con ampiezza max. 90° (rispetto alla verticale) fino a tre.

E' necessario (se lo scarico non si inserisce in una canna fumaria) un tratto verticale di almeno 1,5 mt e un terminale antivento (riferimento UNI 10683).

Il condotto verticale può essere interno o esterno.

Se il canale da fumo è all'esterno deve essere coibenta-to adeguatamente.

Se il canale da fumo si inserisce in una canna fumaria, questa deve essere idonea per combustibili solidi.

Se la canna fumaria esistente è più grande di 150 mm, è necessario risanarla intubandola con tubi di sezione e materiali idonei (es. acciaio 80 mm).

Tutti i tratti del condotto fumi devono essere ispezionabili.

I comignoli e condotti di fumo ai quali sono collegati gli apparecchi utilizzatori di combustibili solidi devono venire puliti almeno una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

L'assenza di controllo e pulizia regolari aumenta la probabilità di incendio del comignolo.

Nel caso procedere come segue: non spegnere con acqua; svuotare il serbatoio del pellet.

Rivolgersi a personale specializzato prima di riavviare la macchina.

L'inserto è progettato per funzionare con qualsiasi condizione climatica.

Nel caso di particolari condizioni, come vento forte, potrebbero intervenire sistemi di sicurezza che portano in spegnimento dell'inserto.

In questo caso non far funzionare l'apparecchio con le sicurezze disabilitate, se il problema dovesse persistere contattare il Centro Assistenza Tecnica autorizzato Edilkamin.

A: canna fumaria interna fino al tetto
B: canna fumaria in muratura esterna
C: canna fumaria in muratura interna
D: canna fumaria in acciaio esterna (per questa installazione è necessario che la canna fumaria sia a doppia parete e ben coibentata per tutta la sua lunghezza)

COMIGNOLO

Le caratteristiche fondamentali sono:

• sezione interna alla base uguale a quella della canna fumaria
• sezione di uscita non minore del doppio di quella della canna fumaria
• posizione al di sopra del colmo tetto ed al di fuori delle zone di reflusso (vedi norma UNI 10683).

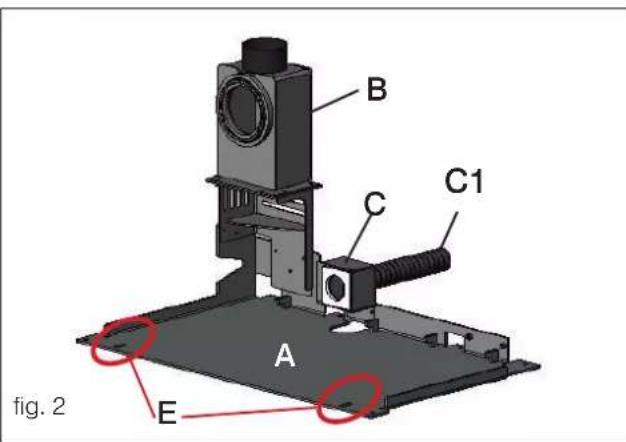

L'inserto viene fornito con una piastra di base (A) completo di condotto fumi (B) e condotto aria primaria (C).

L'inserto può essere estratto sia per il carico del pellet (OPERAZIONE DA ESEGUIRE AD INSERTO SPENTO) sia per eventuali manutenzioni o pulizie a cura di un Centro di Assistenza Tecnica Autorizzato.

Per il montaggio procedere come segue:

• Verificare la presenza di una presa di corrente sul retro dell'inserto, in modo che sia accessibile una volta terminata l'installazione.
• Dopo aver valutato la posizione corretta dell'inserto è necessario sollevarlo, tramite le due maniglie poste ai lati dell'inserto (D - fig. 1), dalla piastra di base (A - fig. 1).
• Fissare la piastra di base (A - fig. 2) sul basamento tramite fori posizionati sul perimetro della piastra (X - fig. 5) mediante bulloni.

In alternativa, per il fissaggio della piastra di cui sopra, si possono utilizzare i fori esistenti, all'interno della stessa piastra di base (Y - fig. 5) mediante viti a testa svasata (la testa della vite non deve sporgere dalla piastra di base più di 2 mm).

Possono essere realizzati altri fori, a cura del cliente, facendo attenzione di non realizzarli in corrispodenza delle guide

(Z - fig. 5)

• Calzare la canna fumaria (non in dotazione) sul condotto fumi (B) e il tubo ∅ 40 mm (C1 - non in dotazione) sul condotto aria primaria (C).
  Il tubo ∅ 40 mm (C1 - non in dotazione) può essere installato da sotto la piastra di base (A) vedi fig. 3.

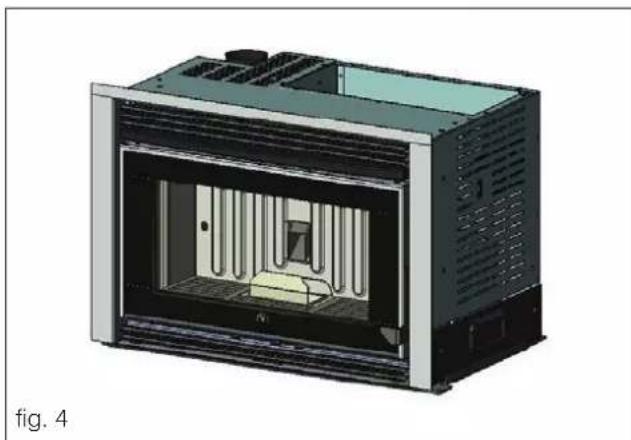

- Riposizionare l'inserto (fig. 4) facendolo scorrere sulla piastra di base (A - fig. 2) fino a fine corsa (l'inserto dovrà incastrarsi nelle due asole (E - fig. 2) presenti nella parte anteriore della piastra di base (A - fig. 2), facendo attenzione al di cavo di alimentazione che non venga schicciato tra le due piastre.

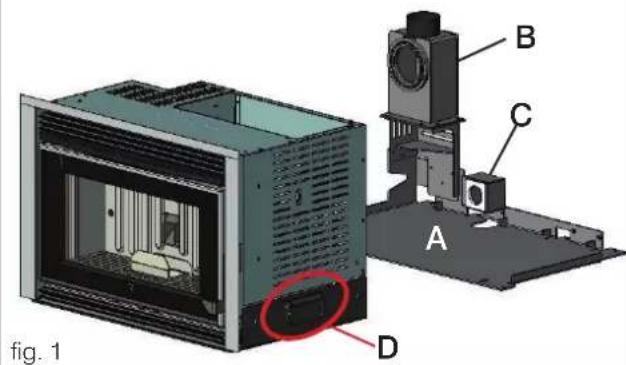

A B C D fig. 1

B C C1 A E fig. 2

B C A C1 fig. 3

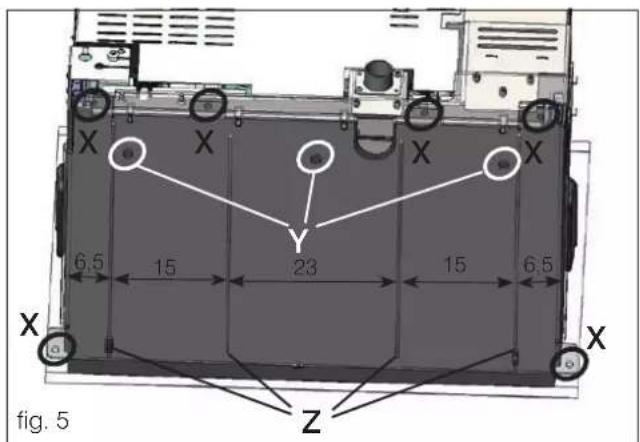

X 6.5 15 23 15 6.5 X Z fig. 5

Per estrarre l'inserto procedere come segue:

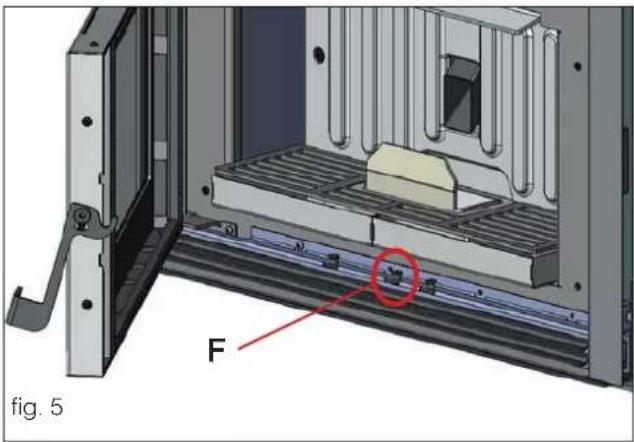

- Aprire l'antina e sollevare il fermo di blocco di scorri- mento (F - fig. 5).

- Agganciare la maniglia in dotazione ai due perni fissati alla griglia inferiore (G - fig. 6) e tirare l'inserto verso di se fino a fine corsa (fig. 7).

- Ogni qualvolta si estrae l'inserto, un sistema di sicurezza esclude l'alimentazione elettrica dello stesso. Nel caso in cui involontariamente si estraesse l'inserto quando questo si trovasse in fase di accensione, lavoro o spegnimento (anche di blocco), al reinserimento dell' inserto verrà lanciata una fase di blocco "Mancata energia". Attendere il termine della fase di blocco prima di riattivare l'inserto.

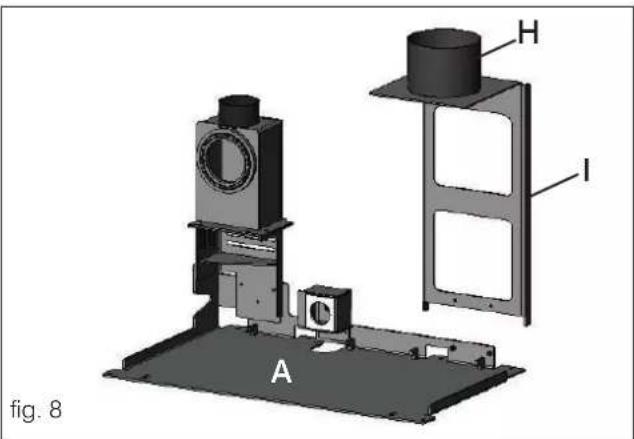

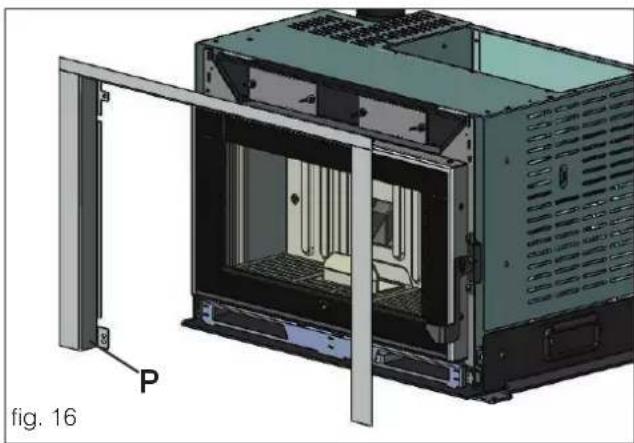

L'inserto è predisposto per l'installazione del caricatore del pellet fissato sulla controcappa.

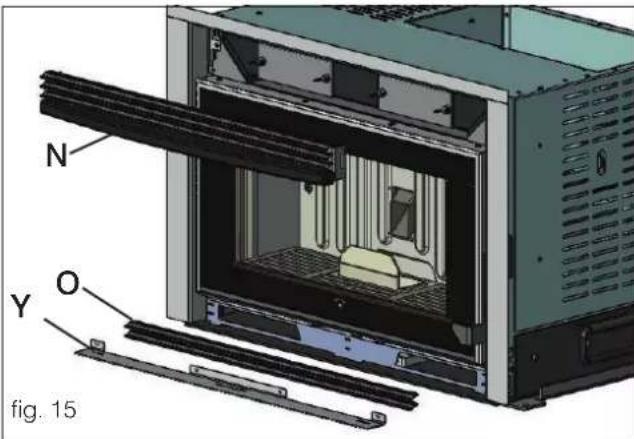

ATTENZIONE: L'OPERAZIONE DEVE ESSERE ESEGUITA PRI- MA DELL'INSTALLAZIONE DELL'INSERTO.

Per il montaggio procedere come segue:

- Installare sulla piastra di base (A) la staffa di centraggio del tubo carico pellet (I - fig. 8).

- Calzare il tubo di carico pellet (L - fig. 9) sul collare della staffa (H - fig. 8) fissandolo con la fascetta in dotazione (M - fig. 8).

- Procedere con l'installazione dell'inserto (fig. 10-11) come descritto nelle pagini precedenti.

- Per l'installazione della bocca di carico (L - fig. 11) vedere pagine successive.

• La bocca di carico può essere installata sul frontale, sul lato destro della controcappa.
• E' obbligatorio accorciare il tubo caricamento pellet (fornito con lunghezza 80 cm), a seconda del posizionamento del focolare, in modo tale che rimanga ben teso, per facilitare la discesa del pellet nel serbatoio.
• Prima di realizzare la chiusura totale della contro-cappa eseguire una prova di carico del pellet per accertare la corretta discesa.
• E' obbligatorio prevvedere un corretto isolamento del tubo di carico che comunque non deve risultare a contatto con il canale da fumo.

1° fase

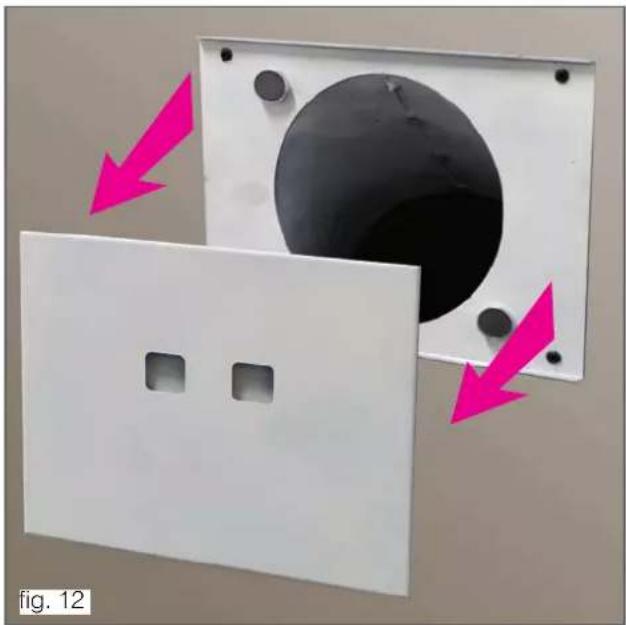

INSTALLAZIONE DELLA BOCCA DI CARICO CON PORTELLO (fig. 12 e 13).

- Costruire solo la parete frontale o laterale della contro cappa, sulla quale dovrà essere applicata la bocca di carico;

La contro cappa dovrà essere completata solo dopo aver verificato il corretto funzionamento di tutto il sistema di caricamento.

• Eseguire un foro di dim. 18,5 x 18,5 cm.
• Fissare la bocca di carico alla contro cappa tramite le viti autofilettanti, utilizzando i fori presenti sul telaio della stessa; rinforzare il cartongesso applicando sul retro dei profili metallici (fig. 13).

2° fase

INSTALLAZIONE DEL TUBO DI CARICO (fig. 13 e 14).

• Fissare il tubo flessibile al bocchettone sulla bocca di carico
  tramite le fascette in dotazione (fig. 13)
• Tagliare il tubo a misura e calzare il terminale del tubo stesso al collare della staffa di centraggio (H - fig. 14) e fissarlo tramite le fascette in dotazione.

3° fase

COMPLETAMENTO DELLA CONTROCAPPA

Prima di realizzare il completamento della controcappa eseguire una prova di carico del pellet per accertare la scorrevolezza necessaria per una corretta discesa.

L'inserto è predisposto per l'installazione del cassetto carico frontale pellet completo di cornice contorno bocca.

ATTENZIONE: L'OPERAZIONE DEVE ESSERE ESEGUITA PRIMA DELL'INSTALLAZIONE DELL'INSERTO.

Per il montaggio procedere come segue:

- Rimuovere la griglia superiore (N - fig. 15), montata ad incastro, la griglia inferiore (O - fig. 15) e il profilo metallico piatto (Y - fig. 15) tramite viti.

Fare attenzione ad non serrare in modo eccessivo la vite che fissa la griglia superiore in modo da evitare che si possa flettere e dare la possibilità di svitare la vite più volte per poter eseguire la manutenzione.

Smontare la cornice contorno bocca (P - fig. 16) dalla struttura tramite viti.

- Procedere con l'installazione del cassetto carico pellet (Q - fig. 17 -18) sul top dell'inserto tramite viti in dotazione.

N Y O fig. 15

- Montare la cornice contorno bocca (R - fig. 19 - 20), in dotazione con il cassetto carico pellet, al posto di quella smontata precedentemente.

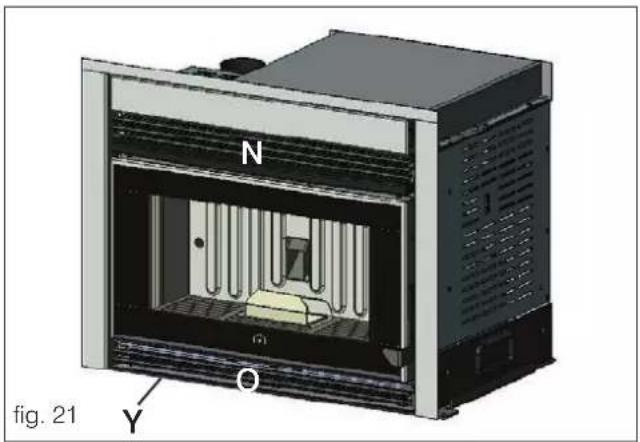

• Rimontare la griglia superiore (N - fig. 21), montata ad incastro, la griglia inferiore (O - fig. 21) e il profilo metallico piatto (Y - fig. 21) tramite viti, smontati precedentemente.
• Aprire il cassetto carico frontale pellet (S - fig. 22), caricare il pellet spingendolo all'interno del cassetto tramite palettina (T - fig. 22), fornita in dotazione.

* E' obbligatorio prevedere due griglie di aerazione (superficie maggiore di 100 cm²) una prima sotto l'inserto ed una seconda posizionata almeno a 50 cm al di sopra dell'inserto o comunque comunicante con il vano interno dove viene posizionato l'inserto.

Tali griglie evitano accumulo di calore all'interno che quindi viene recuperato per contribuire a riscaldare il locale di installazione

NOTE SUL MONTAGGIO DEL RIVESTIMENTO

Nel caso di utilizzo di un rivestimento prefabbricato Edilkamin, per definire l'esatto posizionamento di PELLKAMIN è importante verificare il modello del rivestimento previsto.

In base al rivestimento prescelto, la collocazione dell'inserto dovrà essere eseguita in modo differente (consultare le istruzioni di montaggio contenute nella confezione di ciascun rivestimento).

Durante l'installazione verificare sempre piombo e livello.

RIVESTIMENTI, CONTROCAPPE E LORO AREAZIONI

Prima di installare il rivestimento verificare la corretta funzionalità dei collegamenti, dei comandi e tutte le parti in movimento dell'inserto.

La verifica va eseguita a PELLKAMIN acceso ed a regi- me per alcune ore, prima di installare il rivestimento al fine di poter eventualmente intervenire.

Di conseguenza, le operazioni di finitura, quali ad esempio (costruzione della controcappa, montaggio del rivestimento, esecuzione di lesene, tinteggiature, ecc.) vanno eseguite a collaudo ultimato con esito positivo. Edilkamin non risponde quindi degli oneri derivati sia da interventi di demolizione che di ricostruzione anche se conseguenti a lavori di sostituzioni di eventuali pezzi dell'inserto difettosi.

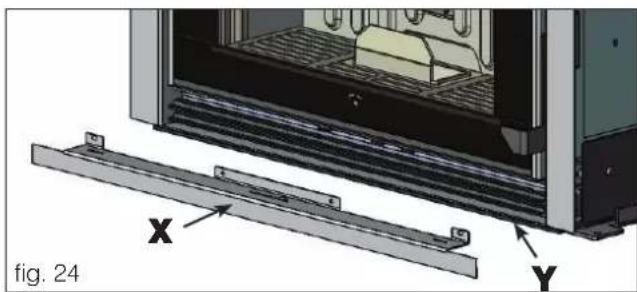

PROFILO METALLICO PIATTO (X) DI FINITURA PER MONTAGGIO RIVESTIMENTI A "CORNICE" (in dotazione)

Dopo aver rimosso la griglia inferiore, è' possibile montare, sulla base inferiore della struttura, il profilo metallico di finitura "angolare" (X - per rivestimenti a "cornice" o con cartongesso) in sostituzione del profilo metallico piatto (Y) già montato (vedi fig. 24).

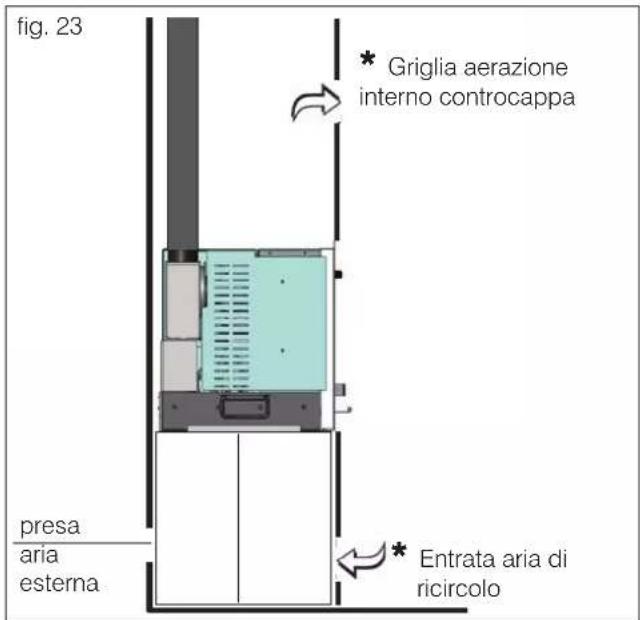

fig. 23 * Griglia aerazione interno controcappa presa aria esterna * Entrata aria di ricircolo

Le eventuali parti in legno del rivestimento devono essere protette da pannelli ignifughi, non presentare punti di contatto con l'inserto, ma essere opportunamente distanziate da quest'ultimo almeno 1 cm ca. per consentire un flusso di aria che impedisca accumulo di calore.

- LA CONTROCAPPA PUÒ ESSERE REALIZZATA CON PANNELLI IGNIFUGHI IN CARTONGESSO O LASTRE IN GESSO

- DURANTE LA REALIZZAZIONE DEVONO ESSERE PREVISTE LE GRIGLIE DI AREAZIONE PER EVITARE EVENTUALI ECCESSI DI TEMPERATURA ALL'INTERNO DELLA STESSA (fig. 23)

Durante la realizzazione del rivestimento è fondamentale garantire il ripristino dell'aria di combustione per evitare fenomeni di depressione nell'ambiente di installazione (vedi capitolo presa aria esterna a pag. 10).

Oltre a quanto sopra, tenere in considerazione quanto indicato dalla norma UNI 10683 ai paragrafi 4.4 e 4.7 "coibentazione, finiture, rivestimenti e raccomandazioni di sicurezza"

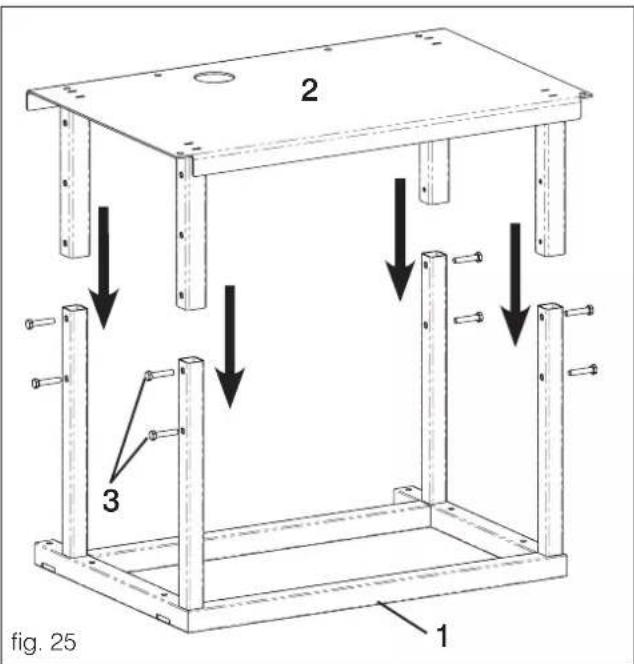

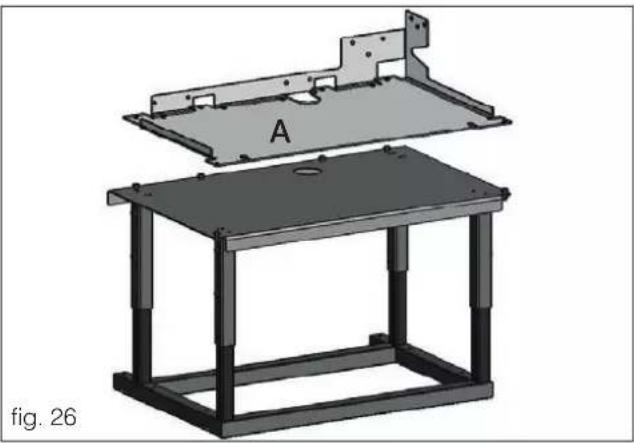

Posizionare la parte inferiore del basamento (1 - fig. 25) nella posizione prescelta.

Prevedere una presa di corrente sul retro del basamento in modo tale che la spina sia accessibile una volta terminata l'installazione.

Fissare la parte inferiore del basamento al pavimento con tasselli in acciaio di diametro 8 mm, onde evitare il ribaltamento dello stesso.

Posizionare la parte superiore del basamento (2 - fig. 25) regolando l'altezza desiderata tramite i bulloni in dotazione (3 - fig. 25).

A questo punto procedere con l'installazione sul basamento, tramite bulloni in dotazione, della piastra di base (A - fig. 26) fornita in dotazione all'inserto.

Proseguire con l'installazione dell'inserto come indicato a pagina 12

Il non rispetto di quanto sopra, può provocare il ribaltamento dell'inserto con possibili gravi danni per l'utilizzatore.

SOLO dopo il fissaggio a pavimento è possibile porre l'inserto sopra il basamento.

2 3 1 fig. 25

• Assicurarsi di aver letto e compreso il contenuto di questo manuale
- Rimuovere dal prodotto tutti i componenti infiammabili (manuali, etichette, ecc). In particolare togliere eventuali etichette dal vetro
- Assicurarsi che il tecnico abbia effettuato la prima accensione, effettuando anche il primo riempimento del serbatoio del pellet (vedere paragrafo, "carico pellet")

Alimentare il prodotto solo dopo aver completato il suo assemblaggio e aver montato i rivestimenti.

COMBUSTIBILE

Usare pellet di legno di classe A1 ai sensi norma UNI EN ISO 17225-2 o analoghe norme locali che prevede ad esempio le seguenti caratteristiche.

diametro 6 mm;

lunghezza 3-4 cm

umidità <10 %

Per il rispetto dell'ambiente e della sicurezza, NON bruciare, fra gli altri: plastica, legno verniciato, carbone, cascami di corteccia.

Non usare la stufa come inceneritore

Attenzione

L'uso di combustibile diverso può provocare danni al prodotto

CARICAMENTO DEL PELLET NEL SERBATOIO

Per accedere al serbatoio alzare il coperchio*.

con cassetto a botola

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

RADIOCOMANDO

Serve per gestire tutte le funzioni per l'utilizzo.

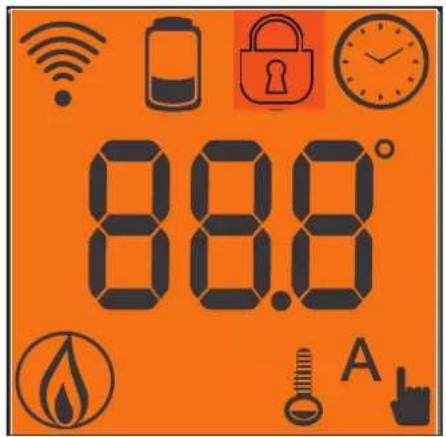

Legenda tasti e display:

: per accendere e spegnere (per passare da radiocomando stand by a radiocomando attivo)

+/- : per incrementare / decrementare le diverse regolazioni

A : per selezionare il funzionamento Automatico

M : per selezionare il funzionamento Manuale e per accedere ai menù di controllo e programmazione

- icona lampeggiante: radiocomando in ricerca di rete

- icona fissa: radiocomando con collegamento attivo

tastiera bloccata (premere "A" e "M" in contemporanea per qualche secondo per bloccare o sbloccare la tastiera)

batteria scarica (n°3 pile alkaline mini stilo AAA)

programmazione attivata

88.8° A

display alfanumerico composta da 16 cifre disposte in due righe da 8 cifre ciascuna

- icona lampeggiante: Inserto in fase di accensione

- icona fissa: Inserto in fase di lavoro

funzione di regolazione manuale (appare sul display il valore della potenza di lavoro)

funzione automatica

(appare sul display il valore della temperatura)

Sul display si visualizzano altre informazioni utili, oltre alle icone descritte sopra.

- Posizione Stand-by:

si visualizza la temperatura ambiente (20°C), i Kg di pellet rimasti (15Kg) nel serbatoio e l'ora corrente (15:33)

- Fase di lavoro manuale:

si visualizza la potenza impostata (Power 1), la temperatura ambiente (20°C), i Kg di pellet e l'autonomia residua (15Kg 21H)

- Fase di lavoro automatica:

si visualizza la temperatura impostata (Set 22°C), la temperatura ambiente (20°C), i Kg di pellet e l'autonomia residua (15Kg 21H).

NON PREMERE PIU' VOLTE IL TASTO

N.B.: Se il radiocomando non viene utilizzato per alcuni secondi, il dispaly si oscura, perché viene attivata la funzione di risparmio energetico. Il display si riattiva premendo un tasto qualsiasi.

Riempimento coclea.

Al primo utilizzo o in caso di svuotamento completo del serbatoio del pellet, per riempire la coclea premere contemporaneamente i tasti "+" e "-" dal radiocomando, per qualche secondo; dopo di che, lasciati i tasti, a display compare la

scritta "RICARICA".

L'operazione è da eseguirsi prima dell'accensione se l'in- serto si è fermato per esaurimento pellet, a fine operazio- ne

svuotare il crogiolo prima di accendere.

E' normale che nel serbatoio resti una quantità residua di pellet che la coclea non riesce ad aspirare.

Accensione automatica

Ad inserto in stand by, premendo per 2" il tasto "sul radiocomando, si avvia la procedura di accensione e viene visualizzata la scritta "Avvio", contemporaneamente ha inizio un conto alla rovescia in secondi (da 1020 a 0). La fase di accensione non è tuttavia a tempo predeterminato: la sua durata è automaticamente abbreviata se la scheda rileva il superamento di alcuni test. Dopo circa 5 minuti compare la fiamma.

Accensione manuale

In casi di temperatura sotto i 3°C che non permetta alla resistenza elettrica di arroventarsi a sufficienza o di temporanea non funzionalità della resistenza stessa, è possibile usare per l'accensione della "diavolina".

Introdurre nel crogiolo un pezzetto di “diavolina” ben ac- cesa, chiudere la porta e premere 🚪 al radiocomando.

REGOLAZIONE POTENZA

- Funzionamento manuale da radiocomando

A inserto in funzione, premendo una volta il tasto "M" sul radiocomando viene visualizzata a display la scritta "POTENZA P" (con indicazione della potenza in cui l'inserto sta lavorando), premendo i tasti "+" o "-" è possibile incrementare o decrementare la potenza di lavoro dell'inserto (da "POTENZA P1" a "POTENZA P5").

- Funzionamento automatico da radiocomando

Premendo il tasto "A" si commuta a funzionamento automatico regolando la temperatura che si vuole raggiungere nel locale (per impostare la temperatura da 5°C a 35°C utilizzare i tasti "+" e "-" e l'inserto regola la potenza di lavoro per raggiungere la temperatura impostata. Se si imposta una temperatura inferiore a quella del locale, l'inserto rimarrà in "POTENZA P1".

Spegnimento

A inserto funzionante premendo per 2" il tasto radiocomando si avvia la procedura di spegnimento sul display viene visualizzato il conto alla rovescia da 9 a 0 (per un totale di 10 minuti).

La fase di spegnimento prevede:

- Interruzione caduta pellet.

- Ventilazione al massimo.

- Motore espulsione fumi al massimo.

Non staccare mai la spina durante la fase di spegnimento.

OPERAZIONI EFFETTUABILI SOLO CON RADIOCOMANDO

Regolazione orologio

Premendo per 2" il tasto "M" si accede al Menù "Orologio" che consente di impostare l'orologio interno alla scheda elettronica.

Premendo successivamente il tasto “M”, appaiono in sequenza e possono essere regolati i seguenti dati:

Giorno, Mese, Anno, Ora, Minuti, Giorno della settimana.

La scritta SALVATAGGIO?? da confermare con “M” permette di verificare l’esattezza delle operazioni compiute prima di confermarle (viene allora visualizzato sul display la scritta Salvataggio).

Programmatore orario settimanale

Premendo per 2 secondi il tasto "M" dal radiocomando si accede alla regolazione dell'orologio e premendo il tasto "+" si accede alla funzione di programmazione oraria settimanale, identificata sul display con la descrizione "PROGRAM. ON/OFF".

Questa funzione permette di impostare un numero di accensioni e spegnimenti al giorno (fino a un massimo di tre) in ognuno dei giorni della settimana.

Confermando a display col tasto "M" appare una delle seguenti possibilità:

NO PROG (nessun programma impostato)

PROGRAMMA GIORN. (unico programma per tutti i giorni) PROGRAMMA SETT. (programma specifico per ogni sin-golo giorno)

Con tasti “+” e “-” si passa da un tipo di programmazione all'atro.

Confermando col tasto "M" l'opzione "PROGRAMMA GIORN." si accede alla scelta del numero di programmi (accensioni/spegnimenti) eseguibili in un giorno.

Utilizzando “PROGRAMMA GIORN.” il programma/i impostato/i sarà lo stesso per tutti i giorni della settimana.

Premendo successivamente il tasto “+” si possono visualizzare:

- NO PROG.

- 1° progr. (una accensione e uno spegnimento al giorno), 2° progr. (idem), 3° progr. (idem)

Usare il tasto “—” per visualizzare in ordine inverso.

Se si seleziona 1º programma viene visualizzata l'ora della accensione.

A display compare: 1 "ACCESO" ore 10; con il tasto "+" e "-" si varia l'ora e si conferma col tasto "M".

A display compare: 1 "ACCESO" minuti 30; con il tasto "+" e "-" si variano i minuti e si conferma col tasto "M".

Analogamente per il momento dello spegnimento da programmare e per le successive accensioni o spegnimenti. Si conferma premendo "M" all'apparizione della scritta SALVATAGGIO?? sul display.

Confermando "PROGRAMMA SETT." si dovrà scegliere il giorno nel quale eseguire la programmazione:

1 Lu ; 2 Ma; 3 Me; 4 Gi; 5 Ve; 6 Sa; 7 Do

Una volta selezionato il giorno, utilizzando i tasti “+” e “-” e confermando col tasto "M", si proseguirà con la programmazione con la stessa modalità con la quale si esegue un "PROGRAMMA GIORN.", scegliendo per ogni giorno della settimana se attivare una programmazione stabilendone numero di interventi ed a quali orari.

in caso di errore in qualunque momento della programmazione si può uscire dal programma senza salvare premen-do tasto 🚙️ display comparirà NO SALVATAGGIO.

Variazione carico pellet

Premendo per due secondi il tasto "M" dal radiocomando e scorrendo le indicazioni del display con i tasti "+" e "-" , si incontra la descrizione "Menù utente", poi confermando appare la scritta "ADJ-PELLET e ADJ-TIRAGGIO". Se impostiamo "Autoreg. ON" il sistema regola in automatico la caduta del pellet, invece se impostiamo "Autoreg. OFF"

possiamo correggere manualmente la caduta del pellet, variandone la portata in termini percentuali (+/- 30 %). Confermando questa funzione con il tasto menù si accede ad una regolazione del caricamento del pellet, diminuendo il valore impostato si diminuisce il caricamento del pellet, incrementando il valore impostato si aumenta il caricamento del pellet. Questa funzione può essere utile nel caso in cui sia cambiato il tipo di pellet per il quale è stato tarato l'inserto e sia quindi necessaria una correzione del caricamento.

Se tale correzione non fosse sufficiente contattare il CAT, centro assistenza tecnica autorizzato Edilkamin, per stabilire il nuovo assetto di funzionamento.

Nota sulla variabilità della fiamma: Eventuali variazioni dello stato della fiamma dipendono dal tipo di pellet impiegato, nonché da una normale variabilità della fiamma di combustibile solido e dalle pulizie periodiche del crogiolo che la stufa automaticamente esegue (NB:che NON si sostituiscono alla necessaria aspirazione a freddo da parte dell'utente prima dell'accensione).

SEGNALAZIONE RISERVA

L'inserto è dotato di funzione elettronica per il rilevamento del quantitativo di pellet residuo nel serbatoio.

Il sistema di rilevamento, integrato all'interno della scheda elettronica permette di monitorare in qualsiasi momento quante ore e Kg mancano all'esaurimento pellet. È importante per il corretto funzionamento del sistema che durante la prima accessione (a cura del CAT) venga eseguito il seguente procedimento.

Sistema riserva pellet

Prima di attivare il sistema, è necessario caricare nel serbatoio un sacchetto di pellet e utilizzare l'inserto fino ad esaurimento del combustibile caricato. Ciò al fine di ottenere un breve rodaggio del sistema.

Dopo di che è possibile riempire completamente il serbatoio e quindi mettere in funzione l'inserto.

Durante il funzionamento, nel momento in cui sarà possibile caricare un intero sacchetto da 15 Kg di pellet, apparirà a

display, lampeggiando ad intermittenza, la scritta "RI-SERVA".

A questo punto dopo aver versato un sacchetto di pellet, è necessario inserire in memoria l'avvenuto carico dei 15 Kg.

A tal fine procedere come segue:

1. premere il tasto "M" (per circa 3-4 secondi) fino alla comparsa della scritta "OROLOGIO".
2. premere il tasto "+" fino alla comparsa della scritta "RISERVA".
3. premere il tasto "M" per la comparsa della seguente videata,

PELLET KG 07 + 15*

Kg residui nel serbatoio Kg caricati

quindi con il tasto “+” portare la cifra (*) al valore pari ai Kg di pellet caricati (15 kg nel caso sopra ipotizzato).

1. premere il tasto "M" per confermare
2. premere il tasto per us

A seguito dell'effettuazione dell'operazione di cui sopra il sistema dopo il consumo di 15 Kg farà nuovamente apparire

lampeggiando ad intermittenza la scritta "RISERVA".

Dopo di che dovrà essere ripetuta l'operazione procedendo dal punto 1 al punto 5.

PULSANTE DI ACCENSIONE SEMPLIFICATA

Nel caso in cui il radiocomando fosse guasto, è possibile accedere alle funzioni di base tramite un cavo, da 1,20 mt, completo di pulsante di accensione semplificata da posizionare nelle vicinanze dell'inserto cura dell'installatore (vedi fig. 28).

Premere il pulsante una o più volte per attivare la funzione desiderata:

1. A PELLKAMIN SPENTO

premendo il pulsante rosso per 2" si accende.

1. A PELLKAMIN ACCESO

premendo il pulsante rosso per 2" si spegne.

1. A PELLKAMIN ACCESO

modalità manuale, premendo il pulsante rosso si passa da P1 sino a P3.

1. A PELLKAMIN ACCESO

modalità automatica, premendo il pulsante rosso si passa da 5°C a 30°C.

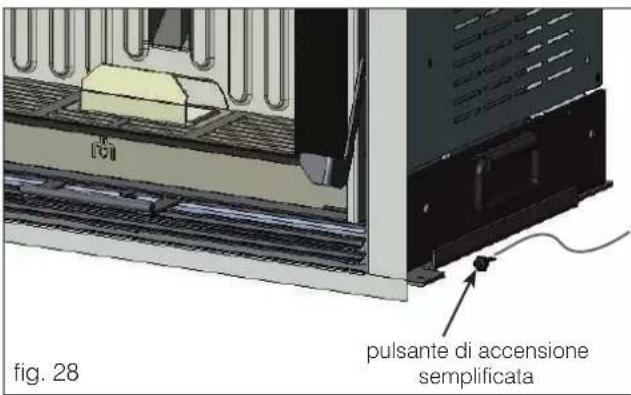

pulsante di accensione semplificata fig. 28

Il pulsante di accensione semplificata può essere posizionato vicino all'inserto, avendo cura di scegliere un punto d'installazione che non superi i 60°C.

Può essere alternativamente posizionato a parete all'interno di apposita scatola elettrica.

Il pulsante in dotazione può essere sostituito con un pulsante di tipo normalmente aperto (N.O.) di altro tipo e marca.

Il cavo del pulsante va cablato separatamente dai cavi di potenza (230Vac) con distanza massima 2.0 mt, per distanze superiori interporre un relè di disaccopiamento.

Prima di effettuare qualsiasi manutenzione, scollegare l'apparecchio dalla rete di alimentazione elettrica.

Una regolare manutenzione è alla base del buon funzionamento dell'inserto.

Eventuali problemi dovuti alla mancata manutenzione causeranno la decadenza della garanzia.

MANUTENZIONE GIORNALIERA

Operazioni da eseguire, a inserto spento, freddo e scollegato dalla rete elettrica

• L'intera procedura richiede pochi minuti, deve essere effettuata con l'aiuto di un aspirapolvere (vedi optional pag. 29).

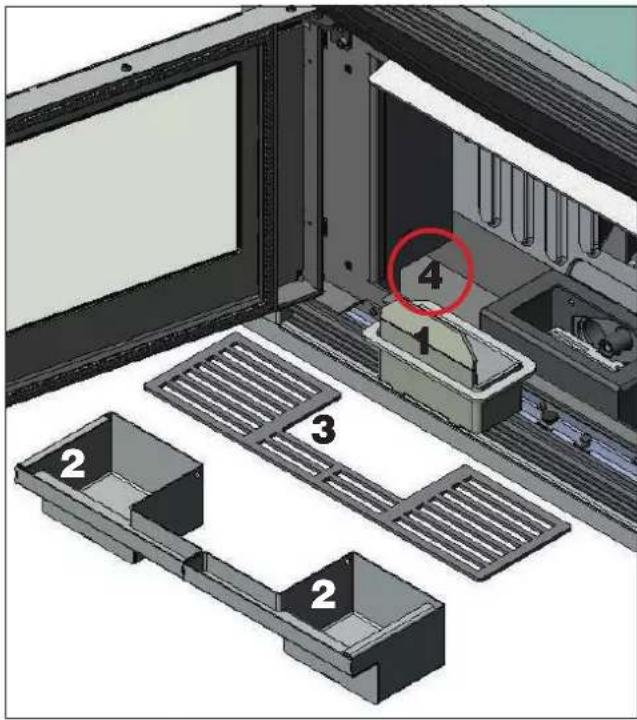

- Aprire l'antina, estrarre il crogiolo (1 - fig. A) e rovesciare i residui nel cassetto cenere (2 - fig. A).

• NON SCARICARE I RESIDUI NEL SERBATOIO DEL PELLET.

- Rimuovere la griglia cenere (3 - fig. A), pulire eventuali occlusioni dei fori.

- Estrarre e svuotare il cassetto cenere (2 - fig. A) in un contenitore non infiammabile (la cenere potrebbe contenere parti ancora calde e/o braci).

- Aspirare l'interno del focolare, il piano fuoco, il vano attorno al crogiolo e nelle ispezioni laterali (4 - fig. A) dove cade la cenere.

N.B: i due cassetti cenere devono essere riposizionati in modo da accostarli il più possibile alle pareti laterali dove sono presenti le ispezioni.

- Scrostare il crogiolo (1 - fig. A) con la spatolina in dotazione, pulire eventuali occlusioni dei fori.

- Aspirare il vano crogiolo, pulire i bordi di contatto del crogiolo con la sua sede.

- Se necessario pulire il vetro (a freddo)

Non aspirare mai la cenere calda, compromette l'a- spiratore impiegato e può creare rischio di incendio

Ricordiamo che l'uso, senza aver effettuato la pulizia del crogiolo, potrebbe comportare l'accensione improvvisa dei gas all'interno della camera di combustione con conseguente rottura del vetro della porta.

ATTENZIONE:

ASSICURARSI CHE IL CASSETTO CENERE SIA BEN POSIZIONATO NELLA PROPRIA SEDE

MANUTENZIONE SETTIMANALE

• Pulire il focolare (con scovolo).
- Aspirare il tubo ubicato vicino alla resistenza elettrica (5 - fig. B).
- Estrarre il cielino (6 - fig. B) e rovesciare i residui nel cassetto cenere.

N:B: riposizionare il cielino nella sua sede con la freccia rivolta verso l'esterno

• Pulire la camera di combustione.

MANUTENZIONE STAGIONALE (a cura del centro assistenza tecnica)

Consiste nella pulizia generale interna ed esterna.

In caso di un uso molto frequente del prodotto, si consiglia la pulizia del canale e del condotto passaggio fumi ogni 3 mesi.

Pulire comunque il sistema camino almeno una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

Nel caso di omissioni di regolari controlli e della pulizia, si aumenta la probabilità di un incendio del comignolo.

Raccomandiamo di NON utilizzare aria compressa per pulire il tubo di ingresso dell'aria comburente

PERIODO DI FERMO ESTIVO

Nel periodo di non utilizzo, lasciare chiusi tutte le porte, sportelli e coperchi della stufa.

Consigliamo di svuotare il pellet ne serbatoio.

RICAMBI

per eventuali componenti di ricambio, contattare il rivenditore o il tecnico.

L'uso di componenti non originali provoca rischi al prodotto e esonare Edilkamin da ogni responsabilità su eventuali danni da ciò derivanti.

SMALTIMENTO

Alla fine della vita utile, smaltire il prodotto secondo le normative vigenti.

Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)".

In caso di problemi la termostufa si arresta automaticamente eseguendo l'operazione di spegnimento e sul display si visualizza una scritta relativa alla motivazione dello spegnimento (vedi sotto le varie segnalazioni).

Non staccare mai la spina durante la fase di spegnimento per blocco.

Nel caso di avvenuto blocco, per riavviare la termostufa è necessario lasciar avvenire la procedura di spegnimento (10 minuti con riscontro sonoro) e quindi premere il tasto 0/1.

Non riaccendere la termostufa prima di aver verificato la causa del blocco e RIPULITO/ SVUOTATO il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

SEGNALAZIONE INCONVENIENTE AZIONI
Blocco AF NO avvio	interviene se nel tempo previsto la fase di accensione non dà esito positivo	Distinguere i due casi seguenti:NON è comparsa fiamma :Verificare il posizionamento e pulizia del crogioloVerificare presenza di pellet nel serbatoio e nel crogioloProvare ad accendere con un po’ di diavolina (sentire il tecnico prima)E' comparsa fiamma :Contattare il tecnico
Verifica flu. aria	interviene se la portata di aria di combustione in ingresso scende sotto un livello prestabilito	Verificare che la porta del focolare sia chiusaVerificare la pulizia della stufa , dello scarico e del condotto di aspirazione aria di combustione.
Verifica estratt	interviene se la scheda non rileva i corretti giri del ventilatore fumi	Contattare il tecnico
Mancata Energia	Spegnimento per mancanza energia elettrica; non è normalmente un difetto della termostufa	Verificare allacciamento elettrico e cali di tensione.
°C fumi alta	Spegnimento per superamento temperatura massima fumi.	Verificare il tipo di pellet (in caso di dubbi chiamare il tecnico)contattare il tecnico
Stop fiamma	interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fiamma	Verificare la mancanza pellet nel serbatoioContattare il tecnico
Guasto TC	interviene se la scheda elettronica rileva che la termocoppia di lettura temperatura fumi è rotta o scollegata	• Contattare il tecnico
ALR. CORR. BASSA	Interviene in caso di problemi di assorbimento elettrico sul motoriduttore	• Contattare il tecnico
ALR. CORR. ALTA	Interviene in caso di problemi di assorbimento elettrico sul motoriduttore	• Contattare il tecnico

SEGNALAZIONI CHE NON PROVOCANO SPEGNIMENTO MA SONO SOLO AVVISI

SEGNALAZIONE INCONVENIENTE AZIONI
“Check Battery”	La stufa non si ferma, ma si ha la scritta a display.	• Deve essere sostituita la batteria tampone sulla scheda.
Manutenzione CAT	La stufa non si ferma, ma si ha la scritta a display. La stufa ha consumato i kg di pellet impostati dal tecnico	• Contattare il tecnico per una manutenzione
Manutenzione??	La stufa non si ferma, ma si ha la scritta a display. La stufa ha consumato i kg di pellet impostati dal tecnico	• Effettuare una manutenzione approfondita come indicato nelle pagine della manutenzione.• Contattare il tecnico
Verifica in aria	La stufa non si ferma, ma si ha la scritta a display.durante la fase di accensione	• Contattare il tecnico
Mancanza tiraggio	La stufa non si ferma, ma si ha la scritta a display.durante la fase di accensione	• Contattare il tecnico

INDEX
