MANUALE UTENTE LAGUNA P EDILKAMIN

I Installazione, uso e manutenzione pag. 2

F Installation, usage et maintenance pag. 38

INDICE

Informazioni per la sicurezza 4

Dati Tecnici 5

Dimensioni 7

Imballo 10

Optional Caricamento Pellet A Coclea 12

Collegamenti Elettrici 13

Installazione 14

Istruzioni d'uso 21

Manutenzione 32

Consigli per possibili inconvenienti 34

La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

dichiara sotto la propria responsabilità che:

La caldaia a pellet sotto riportata è conforme alla

Direttiva Macchine 2006/42/CE ed alla norma Europea armonizzata

EN 303-5:2012

CALDAIA A PELLET, a marchio commerciale

N° di SERIE: Rif. Targhetta dati

Dichiarazione di conformità

Altresì dichiara che:

le caldaie a pellet di legno LAGUNA P 12 , LAGUNA P

18, LAGUNA P 24 e LAGUNA P 35 rispettano i requisiti delle direttive europee:

2014/35/UE - Direttiva Bassa Tensione

2014/30/UE - Direttiva Compatibilità Elettromagnetica

REGOLAMENTO DELEGATO (UE) 2015/1187

Marchio Edilkamin
Modello Laguna P12 Laguna P18				Laguna P24	Laguna P35
Classe di efficienza energetica		A+	A+	A+	A+
Potenza nominale	kW	11	17	22	31
Indice di Efficienza energetica (IEE)		119	119	117	117
Efficienza Energetica Stagionale di Riscaldamento d'ambiente ( _s )	%	80	81	78	78

Rispettare le precauzioni specifiche per il montaggio, l'installazione e la manutenzione, indicate sul manuale che accompagna il prodotto.

Gentile Signora / Egregio Signore

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto. Prima di utilizzarlo, Le chiediamo di leggere attentamente questo manuale, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Questo manuale è parte integrante del prodotto.

Le chiediamo di custodirlo per tutta la durata di vita del prodotto. In caso di smarrimento, ne richieda al rivenditore una copia o la scarichi dall' area download del sito www.edilkamin.com

Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto.

In caso di anomalie si rivolga subito al rivenditore presso cui è stato acquistato cui va consegnata copia del certificato di garanzia e del documento fiscale d'acquisto.

Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'installazione e nell'uso dell'apparecchio. Per l'installazione e per quanto non espressamente riportato, fare riferimento in ogni nazione alle norme locali.

Gli schemi presenti in questo manuale sono indicativi: non sono sempre dunque strettamente riferiti al prodotto specifico e in nessun caso sono contrattuali.

SIGNIFICATO DEI SIMBOLI

In alcune parti del manuale sono utilizzati i seguenti simboli:

ATTENZIONE:

leggere attentamente e comprendere il messaggio a cui è riferito poiché la non osservanza di quanto scritto, può provocare seri danni al prodotto e mettere a rischio l'incolumità di chi lo utilizza.

INFORMAZIONI:

una mancata osservanza di quanto prescritto comprometterà l'utilizzo del prodotto.

SEQUENZA OPERATIVA:

seguire le istruzioni procedurali per le operazioni descritte

Il prodotto è identificato in modo univoco da un numero, il “tagliando di controllo” che trova sul certificato di garanzia.

Le chiediamo di conservare :

• il certificato di garanzia che ha trovato nel prodotto
• il documento fiscale di acquisto che le ha rilasciato il rivenditore
• la dichiarazione di conformità che la ha rilasciato l'installatore.

Le condizioni di garanzia sono riportate nel certificato di garanzia presente nel prodotto.

La prima accensione da parte di tecnico autorizzato è un'operazione prevista in Italia dalla UNI 10683 e raccomandata in tutte le nazioni per poter utilizzare al meglio il prodotto.

Consiste di :

• verifica dei documenti della installazione (dichiarazione di conformità) e della effettiva situazione dell'installazione stessa;
• taratura del prodotto in funzione delle reali condizioni di installazione e uso
- spiegazione al cliente finale e rilascio della documentazione complementare (foglio di prima accensione)

La prima accensione permette di usufruire di tutte le prestazioni del prodotto in totale sicurezza.

La prima accensione è necessaria per l'attivazione della garanzia convenzionale del produttore Edilkamin. La garanzia convenzionale è valida nella sola nazione di acquisto del prodotto.

In assenza di prima accensione da parte di tecnico autorizzato, Edilkamin non potrà rispondere con la garanzia convenzionale. Vedere al riguardo il certificato di garanzia che si trova nel prodotto .Quanto sopra non esclude la responsabilità di legge del rivenditore per la garanzia legale.

La garanzia copre comunque i soli comprovati difetti di prodotto e non, ad esempio, problemi legati alla installazione o alla taratura.

• Il prodotto non è progettato per l'uso da parte di persone, bambini compresi, le cui capacità fisiche, sensoriali, mentali siano ridotte.
• Il prodotto non è progettato per la cottura
• Il prodotto è progettata per bruciare pellet di legno di categoria A1 ai sensi UNI EN ISO 17225-2, nelle quantità e nei modi descritti in questo manuale.
• Il prodotto è progettato per uso interno e in ambienti con umidità normale
• Conservare il prodotto in luoghi asciutti e non esposti a intemperie.
• Per la garanzia legale e convenzionale fare riferimento al certificato di garanzia che si trova nel prodotto: in particolare né Edilkamin né il rivenditore potranno rispondere di danni derivanti da installazione o manutenzioni non corrette

I rischi di sicurezza possono essere causati da:

• installazione in locali non idonei. In particolari soggetti a rischi di incendio. NON INSTALLARE IN LOCALI A RISCHIO DI INCENDIO.
• contatto con fuoco e parti calde (es vetro e tubi). NON TOCCARE PARTI CALDE e, a caldaia spenta ma calda, utilizzare sempre il quanto in dotazione.
• contatto con parti elettriche in tensione (interne). NON ACCEDERE A PARTI INTERNE A CORRENTE ELETTRICA INSERITA. Si rischia folgorazione.
• uso di prodotti non idonei per l'accensione (es alcool). NON ACCENDERE NE' RAVVIVARE LA FIAMMA CON PRODOTTI LIQUIDI A SPRUZZO O LANCIAFIAMMA. Si rischiano scottature gravi e danni a cose e persone.
• uso di combustibile diverso da pellet di legno. NON BRUCIARE NEL FOCOLARE RIFIUTI, PLASTICHE O ALTRO DI DIVERSO DA PELLET DI LEGNO. Si rischiano sporcamenti del prodotto, incendi della canna fumaria e si causano danni all'ambiente.

• puliziadelfocolareacaldo.NONASPIRARE A CALDO. Si rischia compromissione dell'aspiratore e eventualmente fumo in ambiente

• pulizia del canale da fumo con sostanze varie. NON EFFETTUARE PULIZIE ARTIGIANALI CON PRODOTTI INFIAMMABILI. Si rischiano incendi o ritorni di fiamma.

• pulizia del vetro caldo con prodotti non idonei. NON PULIRE IL VETRO A CALDO NE' CON ACQUA O SOSTANZE DIVERSE DAI LAVAVETRI RACCOMANDATI. Si rischiano crepe nel vetro nonché danni permanenti non reversibili al vetro.
• depositodimateriali infiammabili a distanze inferiori alle distanze di sicurezza indicate in questo manuale. NON APPOGGIARE BIANCHERIA SUL PRODOTTO. NON COLLOCARE STENDIBIANCHERIA A DISTANZE INFERIORI A QUELLI DI SICUREZZA. Tenere ogni forma di liquido infiammabile lontano dal prodotto. Si rischia incendio.
• occlusione delle aperture di areazione nel locale o degli ingressi di aria. NON OCCLUDERE LE APERTURE DI AREAZIONE, NE' BLOCCARE LA CANNA FUMARIA. Si rischiano ritorni di fumo in ambiente con danni a cose e persone.
• utilizzo del prodotto come appoggio o scala. NON SALIRE SUL PRODOTTO NE' UTILIZZARE COME APPOGGIO. Si rischiano danni a cose e persone
• utilizzo della caldaia a focolare aperto. NON UTILIZZARE IL PRODOTTO A PORTA APERTA.
• apertura della porta con fuoriuscita di materiale incandescente. NON gettare materiale incandescente fuori dal prodotto. Si rischia incendio.
• uso di acqua in caso di incendio. CHIAMARE LE AUTORITA' in caso di incendio.
• In caso di dubbi, non prendere iniziative autonome, ma contattare il rivenditore o l'installatore.
  • LA CALDAIA NON DEVE MAI FUNZIONARE SENZA ACQUA NELL'IMPIANTO.
• UNA EVENTUALE ACCENSIONE "A SECCO" COMPROMETTEREBBE LA CALDAIA.
• Per la sicurezza leggere con attenzione la parte istruzioni d'uso di questo manuale.

CARATTERISTICHE TECNICHE ai sensi EN 303-5

	LAGUNA P12		LAGUNA P18
	Potenza Nominale	Potenza Ridotta	Potenza Nominale	Potenza Ridotta
Potenza termica bruciata	12,4	3,4	18,1	3,4	kW
Potenza termica utile	11,4	3,1	16,5	3,1	kW
Rendimento	92	92,1	91,3	92,1	%
Emissione CO al 10% O_2	0,007	0,02	0,008	0,02	%
Temperatura fumi	66	48	88	48	°C
Consumo combustibile	2,6	0,7	3,8	0,7	kg/h
Capacità serbatoio	60		60		kg
Tiraggio	0,12-0,03		0,12-0,03		mbar
Tenuta lato acqua	T = 10 K = P 750 - T = 20 K = P 200
Contenuto acqua	65		65		Litri
Pressione massima esercizio acqua	2		2		bar
Temperatura massima esercizio acqua	90		90		°C
Autonomia	22	81	15	81	h
Volume riscaldabile *	295		430		m^3
Diametro condotto fumi (maschio)	100		100 mm
Diametro condotto presa aria (maschio)	50		50		mm
Peso con imballo	280		280 kg
Classe del prodotto (EN 303-5/2012)	5		5

* Il volume riscaldabile è calcolato considerando una richiesta di calore di 33 Kcal/m³ ora.

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIA
che deve comunque rispettare le indicazioni della presente scheda e delle norme di installazione di ogni prodotto

	LAGUNA P12 LAGUNA P18
	Potenza Nominale	Potenza Ridotta	Potenza Nominale	Potenza Ridotta
Temperatura uscita fumi allo scarico	80 58 106 58 °C
Tiraggio minimo 0,01 0,01 Pa
Portata fumi 0,008 0,003 0,012 0,003	Kg/s

CARATTERISTICHE ELETTRICHE

Alimentazione	230Vac +/- 10% 50 Hz
Potenza assorbita in stand-by	3 W
Potenza assorbita media	150 W
Potenza assorbita in accensione	400 W
Protezione su alimentazione generale	Fusibile 4 AT, 250 Vac 5x20
Protezione su scheda elettronica	Fusibile 4 AF, 250 Vac 5x20

I dati sopra riportati sono indicativi e ottenuti in fase di certifica presso istituto accreditato.
Il produttore si riserva di modificare i prodotti senza preavviso per ogni forma di miglioramento.

CARATTERISTICHE TECNICHE ai sensi EN 303-5
	LAGUNA P24		LAGUNA P35
	Potenza Nominale	Potenza Ridotta	Potenza Nominale	Potenza Ridotta
Potenza termica bruciata	24,4	6,8	34,1	6,8	kW
Potenza termica utile	22	6,1	30,8	6,1	kW
Rendimento	90,3	90,3	90,2	90,3	%
Emissione CO al 10% O_2	0,006	0,011	0,009 0,011	%
Temperatura fumi	117	59	145 59 °C
Consumo combustibile	5,1	1,4	7,1	1,4	kg/h
Capacità serbatoio	100		100 kg
Tiraggio	0,12-0,03		0,12-0,03		mbar
Tenuta lato acqua	T = 10 K = P 750 - T = 20 K = P 200
Contenuto acqua	65		65		Litri
Pressione massima esercizio acqua	2		2		bar
Temperatura massima esercizio acqua	90		90		°C
Autonomia	19	71	14	71	h
Volume riscaldabile *	575		805		m^3
Diametro condotto fumi (maschio)	100		100 mm
Diametro condotto presa aria (maschio)	60		60		mm
Peso con imballo	320		320 kg
Classe del prodotto (EN 303-5/2012)	5		5

* Il volume riscaldabile è calcolato considerando una richiesta di calore di 33 Kcal/m³ ora.

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIache deve comunque rispettare le indicazioni della presente scheda e delle norme di installazione di ogni prodotto
	LAGUNA P24 LAGUNA P35
	PotenzaNominale	PotenzaRidotta	PotenzaNominale	PotenzaRidotta
Temperatura uscita fumi allo scarico	141 71 174 71 °C
Tiraggio minimo 0,01 0,01 Pa
Portata fumi 0,016 0,005 0,021 0,005	Kg/s

CARATTERISTICHE ELETTRICHE
Alimentazione 230Vac +/- 10% 50 Hz
Potenza assorbita in stand-by	3 W
Potenza assorbita media	150 W
Potenza assorbita in accensione	400 W
Protezione su alimentazione generale	Fusibile 4 AT, 250 Vac 5x20
Protezione su scheda elettronica	Fusibile 4 AF, 250 Vac 5x20

I dati sopra riportati sono indicativi e ottenuti in fase di certifica presso istituto accreditato.
Il produttore si riserva di modificare i prodotti senza preavviso per ogni forma di miglioramento.

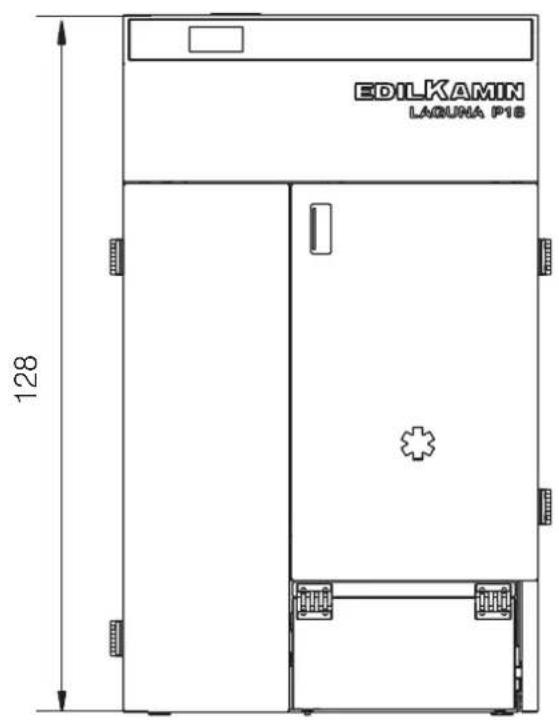

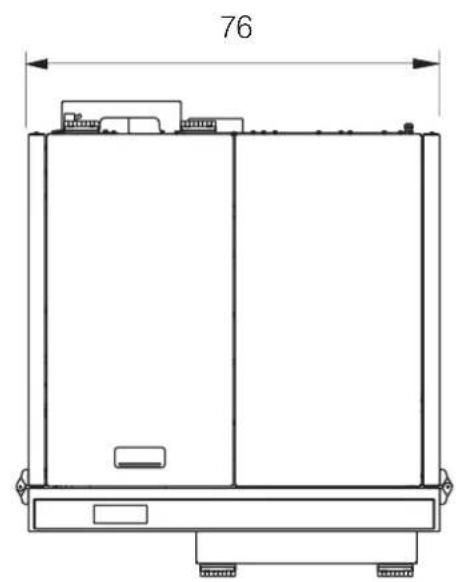

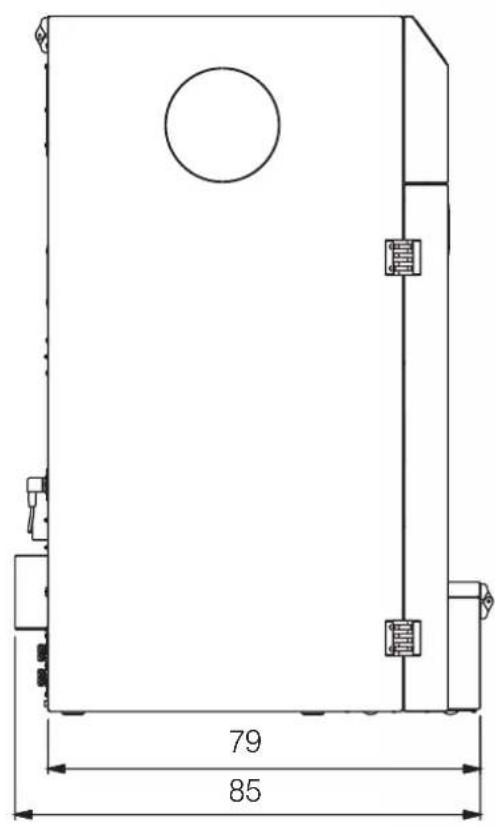

Laguna P12 e 18 (dimensioni in cm)

EDILKAMIN LAGUNA P18 128

79 85

Ø 10 cm uscita fumi A girello del tubo d' ritorno vedere pagina a lato Ø 5 cm aria combustione 37 32 35 76 25

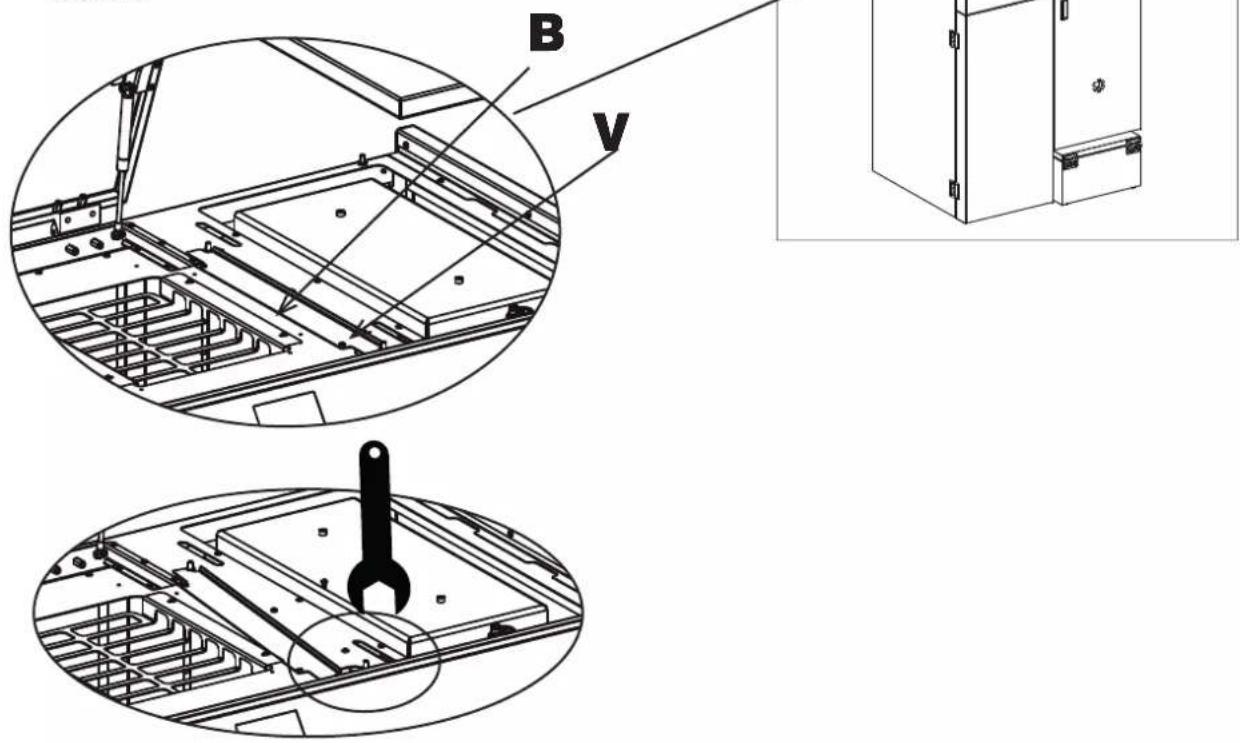

verifi cate la chiusura del girello (dado) sui due tubi di uscita della caldaia

Il girello del tubo di ritorno è accessibile dall'asola sul retro (A, nella figura della pagina a lato)

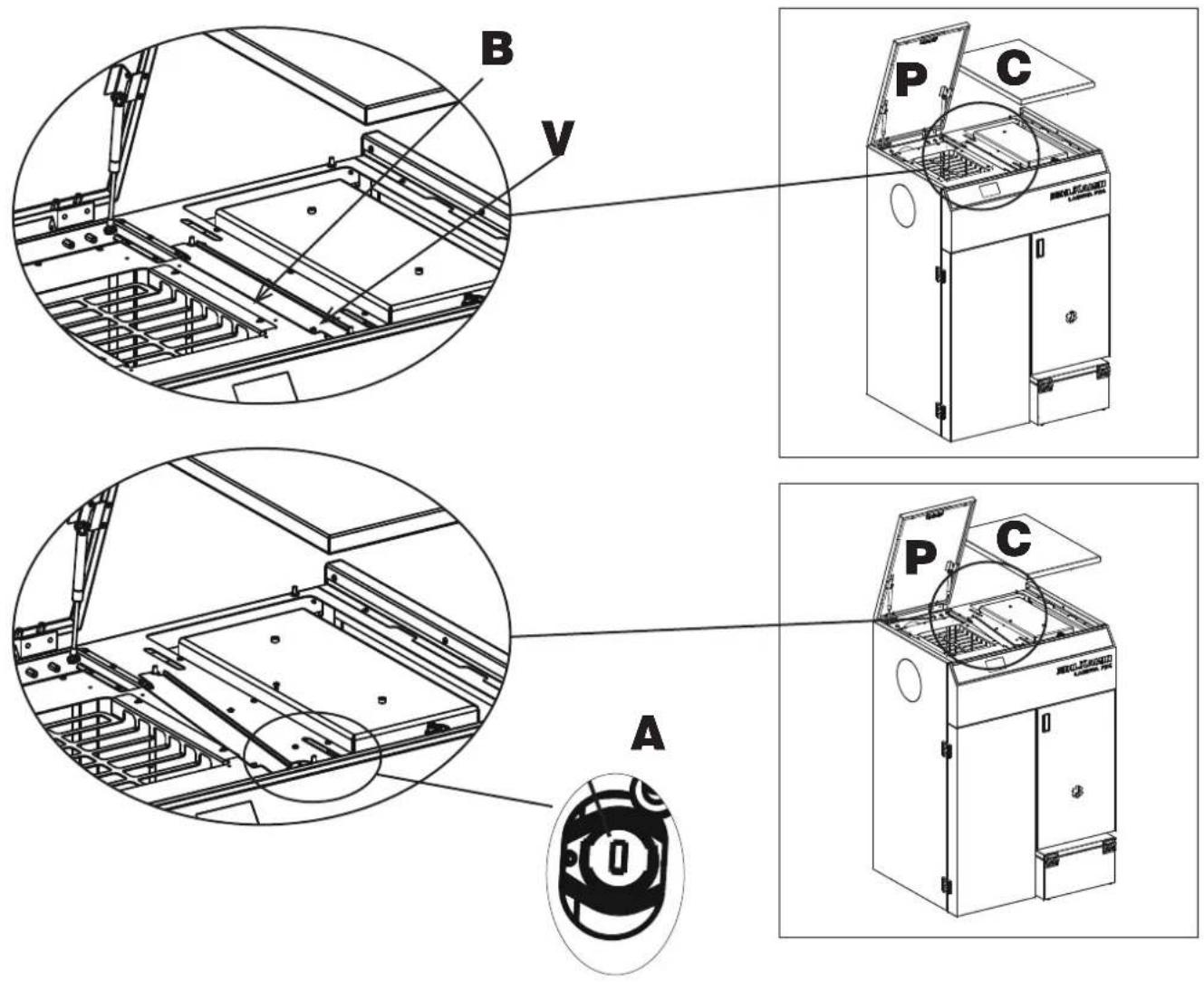

Per accedere al girello di mandata

• aprire il coperchio pellet (P) e sollevare il coperchio a lato (C)
  • (per Laguna P 12 e 18) svitare la vite (V) per poter ruotare leggermente la staffa (B) e inserire la chiave

B V

PREPARAZIONE E DISIMBALLO

I materiali che compongono l'imballo non sono né tossici né nocivi, pertanto non richiedono particolari processi di smaltimento. Lo stoccaggio, lo smaltimento o eventualmente il riciclaggio è a cura dell'utilizzatore finale in conformità delle vigenti leggi in materia.

Si raccomanda di effettuare ogni movimentazione in posizione verticale con mezzi idonei prestando attenzione alle norme vigenti in materia di sicurezza. Non rovesciare l'imballo e usare ogni cautela per i particolari da montare.

TOGLIERE IL CASSETTO SOPRA LA CALDAIA PRIMA DI MOVIMENTARLA

L'imballo contiene:

• la caldaia completa. (1) - il cassetto (2)

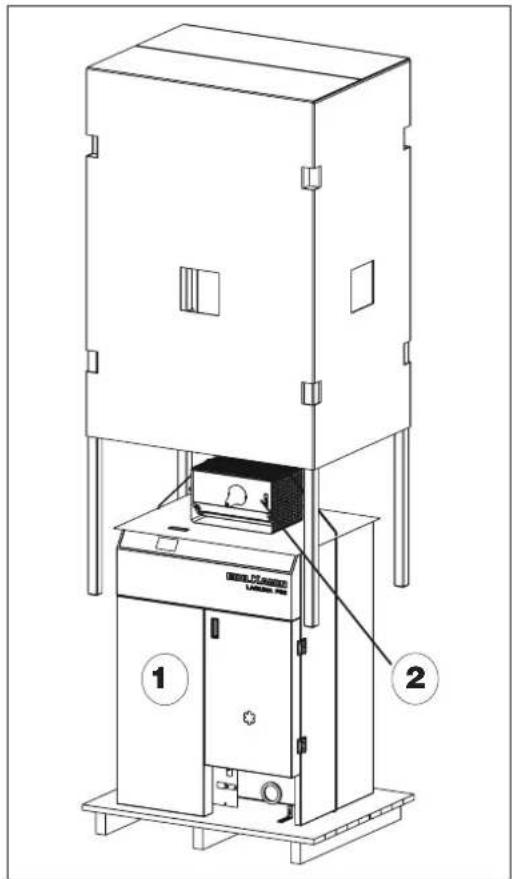

PER TOGLIERE LA CALDAIA DAL BANCALE

• aprire la porta
• togliere le staffe (2 davanti e 2 dietro) (3)

Nel prodotto si trovano:

• il certificato di garanzia,
• il presente manuale

n° 4 2 davanti e 2 dietro ③

PRESE PER MOVIMENTAZIONE

Per facilitare il trasporto, nell'imballo trovate 4 staffe.

Per usarle procedere come segue:

• Togliere porte esterne,
• Togliere i fianchi,
• Fissare con le viti le staffe trasporto (2 davanti e 2 dietro).
• Inserire opportuni tubolari negli anelli e trasportare.
• Poi togliere tubolari, svitare e togliere le staffe trasporto e rimontare fianchi e porte esterne.

ATTENZIONE AL BILANCIAMENTO DEL PRODOTTO DURANTE LA MOVIMENTAZIONE.

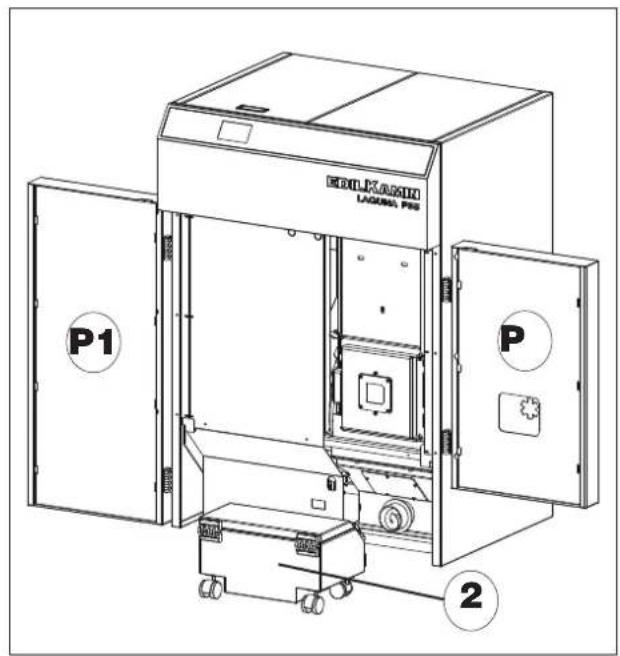

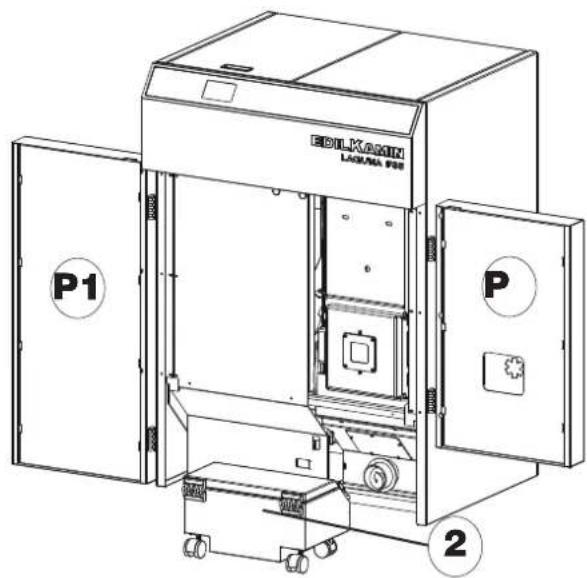

PER MONTARE IL CASSETTO

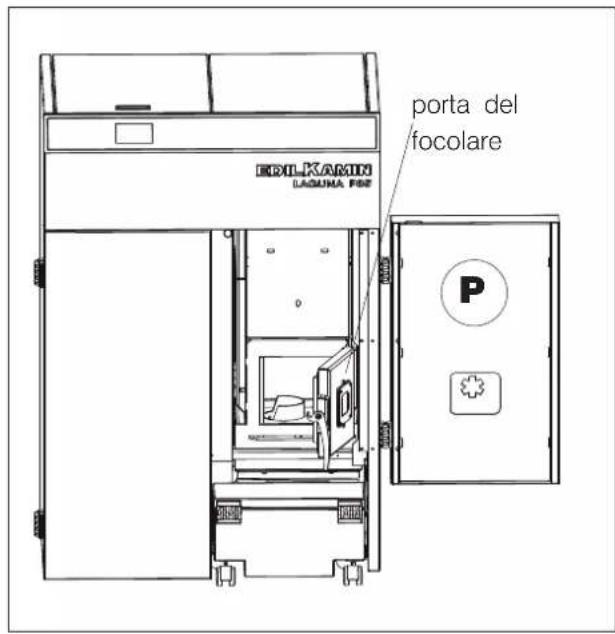

• aprire entrambe le porte frontali (P e P1)
• inserire il cassetto (2)
  • agganciare il fermo sul lato

Ricordare che il cassetto sporge dal resto della caldaia. NON FORZARE PER CERCARE DI INSERIRLO

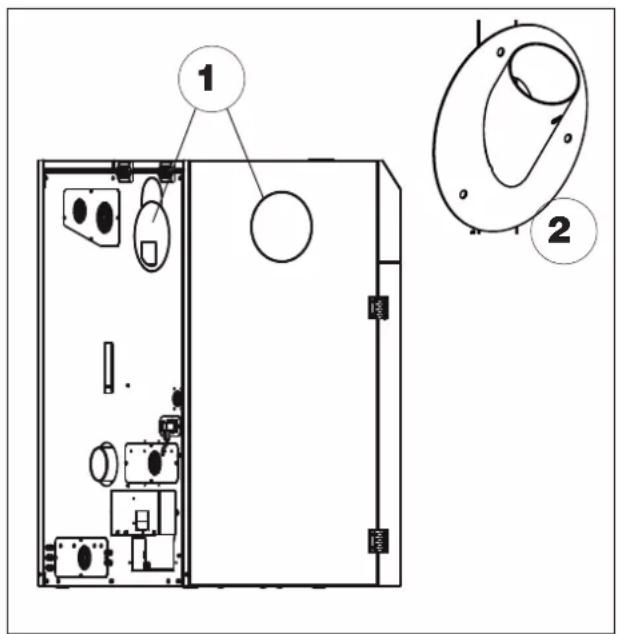

La caldaia è predisposta per il caricamento del pellet mediante sistema di alimentazione a coclea.

prima di procedere spegnere la caldaia e staccare il cavo di alimentazione elettrica.

Per l'installazione procedere come segue:

• Asportare il coperchio pre-tranciato sullo schienale della caldaia (1 sul fianco o sul retro a seconda esigenze)
• svitare le viti di fissaggio della flangia di chiusura che si trova sotto il coperchio pre-tranciato e sostituirla con flangia attacco tubo flessibile (2)
• Collegare il tubo flessibile (3) da un lato alla flangia (2) sulla caldaia e dall'altro al tubo convogliatore del caricatore (4).

Nota:

il tubo fl essibile (3) deve essere collocato in modo da convogliare il pellet nel serbatoio senza strozzature; verifi care il corretto scorrimento del pellet durante le prime cariche e sigillare con silicone eventuali trafi lature di polvere.

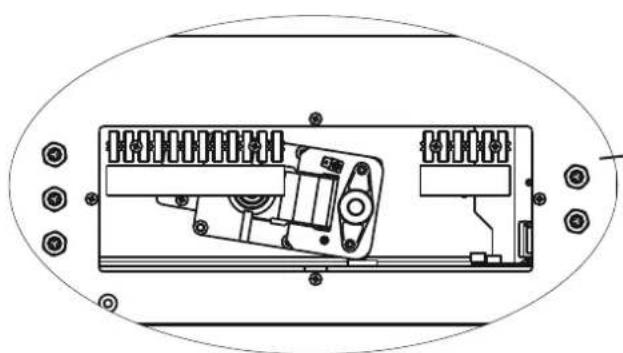

Sul retro (tolto il coperchio protettivo) c'è una staffa con 2 morsettiere e 5 passacavi.

Una morsettiera (12 poli) è a bassa tensione e l'altra (6 poli) a alta tensione. Sotto i collegamenti.

morsettiera bassa tensione

N° POLI	CONNESSIONI POSSIBILI NOTE
1/2	Consenso Caldaia a gas eventuale. SI tratta di un'uscita contatto pulito	Per ogni configurazione.Prestare atttenzione al fatto che si tratta di un con-tatto normalmente aperto. Per garantire il consen-so , a caldaia non alimentata,installare un relé
3/4	Ingresso Domotico.Si tratta di un ingresso che riceve quasiasi contatto domotico	Ad es. per combinatore telefonico
5/6	Sonda ntc/termostato ambiente la sonda ambiente è fornita di serie
7/8	Sonda ntc /termostato puffer in comune un polo
9/10	Sonda AUX, ingresso analogico ntc ad es per un secondo puffer o boiler
11/12	Termostato Bollitore Sanitario Per configurazione 2

morsettiera alta tensione

N° POLI	CONNESSIONI POSSIBILI NOTE
1/2/3	Elettrovalvola esterna (Neutro e Linea)	1=neutro2=fase lato sanitario3=fase lato riscaldamento
4/5/6	Connessione elettrica circolatore esterno (Terra, Neutro/Fase)	4=terra5=neutro6=fase

PREMESSA SULLA INSTALLAZIONE

Ricordiamo che :

• l'installazione deve essere effettuata da personale qualificato
• tutte le leggi locali e nazionali e le norme europee devono essere soddisfatte nell'installazione e nell'uso del prodotto. In Italia il riferimento è la norma UNI 10683
• In caso di installazione in condominio è necessario preventivo parere positivo dell'amministratore.

Di seguito diamo alcune indicazioni a carattere generale che non sostituiscono la verifica delle norme locali e non implicano alcuna responsabilità sul lavoro dell'installatore.

Verifi ca della idoneità del locale di installazione

• Il pavimento deve poter sopportare il peso del prodotto e degli accessori.
• Posizionare il prodotto in bolla
• Non è ammessa l'installazione in camera da letto, nei bagni o in locali con presenza di altro prodotto che prelevi aria per la combustione dallo stesso locale o in locali con atmosfera esplosiva. Eventuali ventilatori di estrazione, se in funzione nello stesso ambiente o spazio in cui è installato il prodotto, possono causare problemi di tiraggio.
• In Italia verificare le compatibilità ai sensi UNI 10683 e UNI 7129 in presenza di prodotti a gas.

Protezione dal calore e distanze di sicurezza

Tutte le superfici dell'edificio adiacenti al prodotto devono essere protette contro il surriscaldamento.

Le misure di isolamento da adottarsi dipendono dal tipo di superfici presenti.

Ricordiamo di porre attenzione nel posizionamento a verificare gli spazi per la manutenzione e il caricamento del pellet

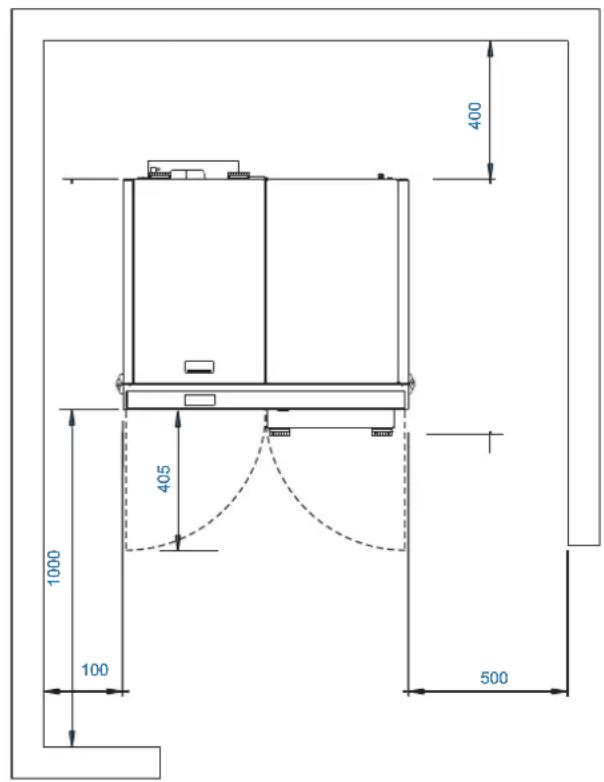

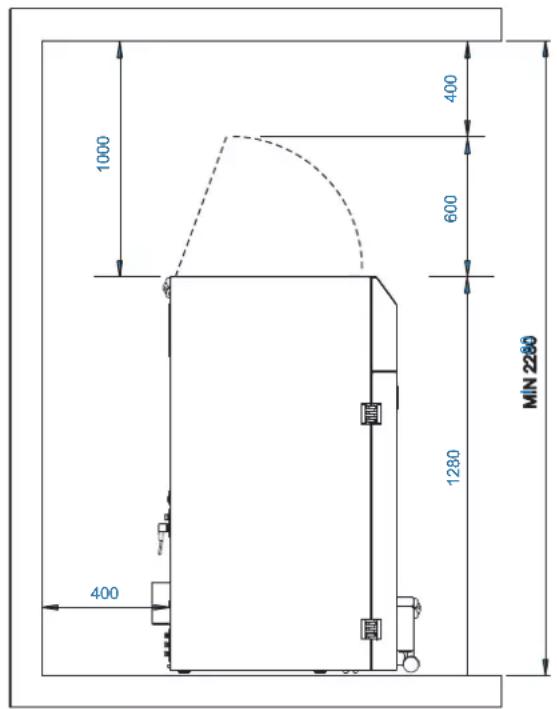

Suggeriamo di rispettare le distanze minime in mm del disegno a lato.

1000 400 600 MIN 2280 1280 400

400 405 1000 100 500

VERIFICA ALLACCIAMENTO ELETTRICO (posizionare la presa di corrente in un punto facilmente accessibile)

Il prodotto è fornito di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interruttore magnetotermico.

Variazioni di tensione superiori al 10% possono compromettere il funzionamento del prodotto.

L'impianto elettrico deve essere a norma; verificare in particolare l'efficienza del circuito di terra.

La non efficienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si potrà far carico. La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura.

Il cavo di alimentazione elettrica non deve entrare in contatto coi tubi di scarico o altre parti calde del prodotto.

SISTEMA CAMINO

(Canale da fumo, canna fumaria e comignolo)

Questo capitolo è redatto secondo le norme europee EN 13384, EN 1443, EN 1856, EN 1457. L'installatore deve tenere conto di queste e di ogni altra eventuale norma locale. Il presente manuale non è in alcun modo da riternersi sostitutivo delle norme vigenti.

Il prodotto deve essere collegato a idoneo sistema di scarico fumi che garantisca l'evacuazione in completa sicurezza dei fumi prodotti dalla combustione.

Prima del posizionamento del prodotto, l'installatore deve verificare che la canna fumaria sia idonea.

CANALE DA FUMO, CANNA FUMARIA

Il canale da fumo (condotto che collega il bocchettone uscita fumi del focolare con l'imbocco della canna fumaria) e la canna fumaria devono, fra le altre prescrizioni di rispetto delle norme:

• ricevere lo scarico di un solo prodotto (non sono ammessi scarichi di più prodotti insieme)
• avere uno sviluppo prevalentemente verticale
  • non presentare nessun tratto in contropendenza
• avere una sezione interna preferibilmente circolare e comunque con un rapporto fra lati inferiore a 1,5

• terminare a tetto con opportuno comignolo: è vietato lo scarico diretto a parete o verso spazi chiusi, anche se a cielo libero

• essere realizzati con materiali con classe di reazione al fuoco A1 ai sensi UNI EN 13501 o analoga norma nazionale. essere opportunamente certificati, con opportuna placca camino se metallici

• mantenere la sezione iniziale

IL CANALE DA FUMO

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, il canale da fumo :

• non può essere in materiale metallico flessibile
- deve essere coibentato se passa all'interno di locali non riscaldati o all'esterno
• non deve attraversare locali in cui è vietata l'installazione di generatori di calore a combustione o con pericolo di incendio o non ispezionabili.
- deve permettere il recupero della fuliggine e essere ispezionabile
- presentare massimo 3 curve con angolo massimo di 90°
- presentare un solo tratto orizzontale di lunghezza massima di 3 metri, in funzione del tiraggio. Tenere comunque conto che tratti lunghi favoriscono l'accumulo di sporcizia e sono più difficili da pulire.

Note sulla collocazione del prodotto

Il prodotto è progettato per funzionare con qualsiasi condizione climatica. Nel caso di particolari condizioni, come vento forte, potrebbero intervenire sistemi di sicurezza che portano in spegnimento il prodotto.

Contattare il Centro Assistenza Tecnica autorizzato Edilkamin.

LA CANNA FUMARIA:

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, la canna fumaria :

• deve servire solo per lo scarico dei fumi
• deve essere correttamente dimensionata per soddisfare l'evacuazione dei fumi (EN 13384-1)
• essere preferibilmente coibentata, in acciaio con sezione interna circolare. Se rettangolare, gli spigoli devono avere raggio non inferiore a 20 mm e con un rapporto fra le dimensioni interne <1,5

- avere normalmente un'altezza minima di 1,5 metri

- mantenere sezione costante

- essere impermeabile e isolata termicamente per garantire il tiraggio

- prevedere preferibilmente una camera di raccolta per incombusti e eventuali condense.

- Se preesistente deve essere pulita, per evitare rischi di incendio.

- a carattere di indicazione generale, si consiglia di intubare la canna fumarai se di diametro superiore ai 150 mm.

SISTEMA INTUBATO:

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, il sistema intubato:

• deve funzionare in pressione negativa;
  • deve essere ispezionabile
• deve rispettare le indicazioni locali.

IL COMIGNOLO

• deve essere di tipo antivento
• avere sezione interna equivalente a quella della canna fumaria e sezione di passaggio dei fumi in uscita pari almeno al doppio di quella interna della canna fumaria
• in caso di canne fumarie appaiate (che è bene siano distanti fra loro almeno 2 m) il comignolo che riceve lo scarico del prodotto a combustibile solido o quello del piano più alto deve sovrastare di almeno 50 cm l'altro
• deve andare oltre la zona di reflusso (in Italia riferimento norma UNI 10683 punto 6.5.8.)
• deve permettere una manutenzione del camino

PRESA ARIA ESTERNA

A carattere generale, suggeriamo due modi alternativi per garantire l'affluso della indispensabile aria per la combustione.

Presa aria indiretta

Predisporre a livello pavimento una presa di aria di superficie utile (al netto di retine o altre protezioni) di superficie utile almeno 80 cm² (diametro 10 cm).

Consigliamo, per evitare correnti di aria, di predisporre la presa di aria dietro la stufa o dietro un radiatore.

Consigliamo di non predisporre di fronte al prodotto per evitare fastidiose correnti di aria.

Presa aria diretta

Predisporre una presa d'aria, di sezione utile ((al netto di retine o altre protezioni) pari alla sezione del foro di ingresso aria dietro al prodotto.

Collegare la presa d'aria al foro con un tubo anche flessibile.

Consigliamo di non superare i 3 m e di effettuare più di 3 curve, in funzione del tiraggio della canna fumaria. L'afflusso di aria può provenire da un locale adiacente solo a patto che :

• il flusso possa avvenire senza ostacoli attraverso aperture permanenti comunicanti con l'esterno;
• il locale adiacente a quello di installazione non sia mai messo in depressione rispetto all'ambiente esterno ;
• il locale adiacente non sia adibito a autorimessa né ad attività con pericolo di incendio, né bagno, camera da letto
• il locale adiacente non sia un locale comune dell'immobile

In Italia, la norma UNI 10683 indica che la ventilazione è sufficiente anche se è comunque garantito il mantenimento della differenza di pressione fra ambiente esterno e interno uguale o minore di 4 Pa (norma UNI EN 13384-1). Di ciò deve rispondere l'installatore che rilascia la dichiarazione di conformità.

Laguna P ha al suo interno :

• manometro;
  • vaso di espansione chiuso

La presenza del vaso incorporato nella caldaia NON garantisce adeguata protezione dalle dilatazioni termiche subite dall'acqua dell'intero impianto.

Pertanto l'installatore dovrà valutare la eventuale necessità di un vaso di espansione addizionale, in funzione del tipo di impianto asservito.

TUTTI GLI ALTRI COMPONENTI IDRAULICI POSSONO ESSERE INSTALLATI ALL'INTERNO DELLA CALDAIA ACQUISTANDO UNO DEI KIT EDILKAMIN O PREDISPOSTI DALL'INSTALLATORE.

L' allacciamento idraulico dipende dal tipo di impianto. Esistono però alcune "regole comuni":

• L'impianto idraulico deve lavorare con pressione fra 1 e 1,5-2 bar a caldo su circuito a vaso chiuso.
  • N.B.: NON VA BENE installare la caldaia in sostituzione ad esempio di una termocucina installata a vaso aperto senza adeguare il sistema espansivo portandolo a vaso chiuso.

- La presenza di un puffer (accumulo inerziale) è consigliabile ma non obbligatoria. La sua presenza ha il vantaggio di svincolare la caldaia dalle richieste “repentine” dell’impianto e di permettere l’integrazione con altre fonti di calore. Riduce i consumi e aumenta la efficienza del sistema. Edilkamin consiglia un puffer di almeno 1.000 litri per Laguna P35, 600 litri per Laguna P24, 450 per Laguna P18 e 300 litri per Laguna P12.

- La temperatura di ritorno dell'acqua alla caldaia deve essere superiore ad almeno 50-55° C per evitare fenomeni di condensa.

- Per il riscaldamento di eventuali pannelli radianti a bassa temperatura serve un puffer (accumulo inerziale) installato come da indicazioni da parte del fabbricante dei pannelli radianti stessi.

- Il materiale impiegato nel circuito deve essere adatto ad sopportare eventuali sovratemperature.

- L'installatore deve valutare secondo il tipo di acqua e di impianto se prevede prodotti condizionati. In Italia fare riferimento alla norma UNI 8065-1989 (trattamento dell'acqua negli impianti termici ad uso civile).

- Il collegamento diretto ai radiatori, per il piccolo diametro dei tubi degli stessi impedisce il regolare funzionamento.

MANOMETRO

posto sulla caldaia permette di leggere la pressione dell'acqua nella caldaia.

Edilkamin propone quattro kit interni (optional)

KIT R

per installazione unica fonte di calore senza produzione di acqua calda sanitaria

KIT R2

Per installazione abbinata ad una seconda caldaia senza produzione di acqua calda sanitaria con separatore impianto.

KIT RW

Per installazione unica fonte di calore con produzione istantanea di acqua calda sanitaria.

KIT RW2

Per installazione abbinata ad una seconda caldaia con produzione di acqua calda sanitaria e separatore impianto.

INSTALLAZIONE dei KIT OPTIONAL Col kit sono fornite le istruzioni per il collegamento alla caldaia

I tecnici Edilkamin hanno a disposizione una dima di carta adatta per ogni prodotto. Prestare attenzione a utilizzare quella corretta per il modello che si sta installando.

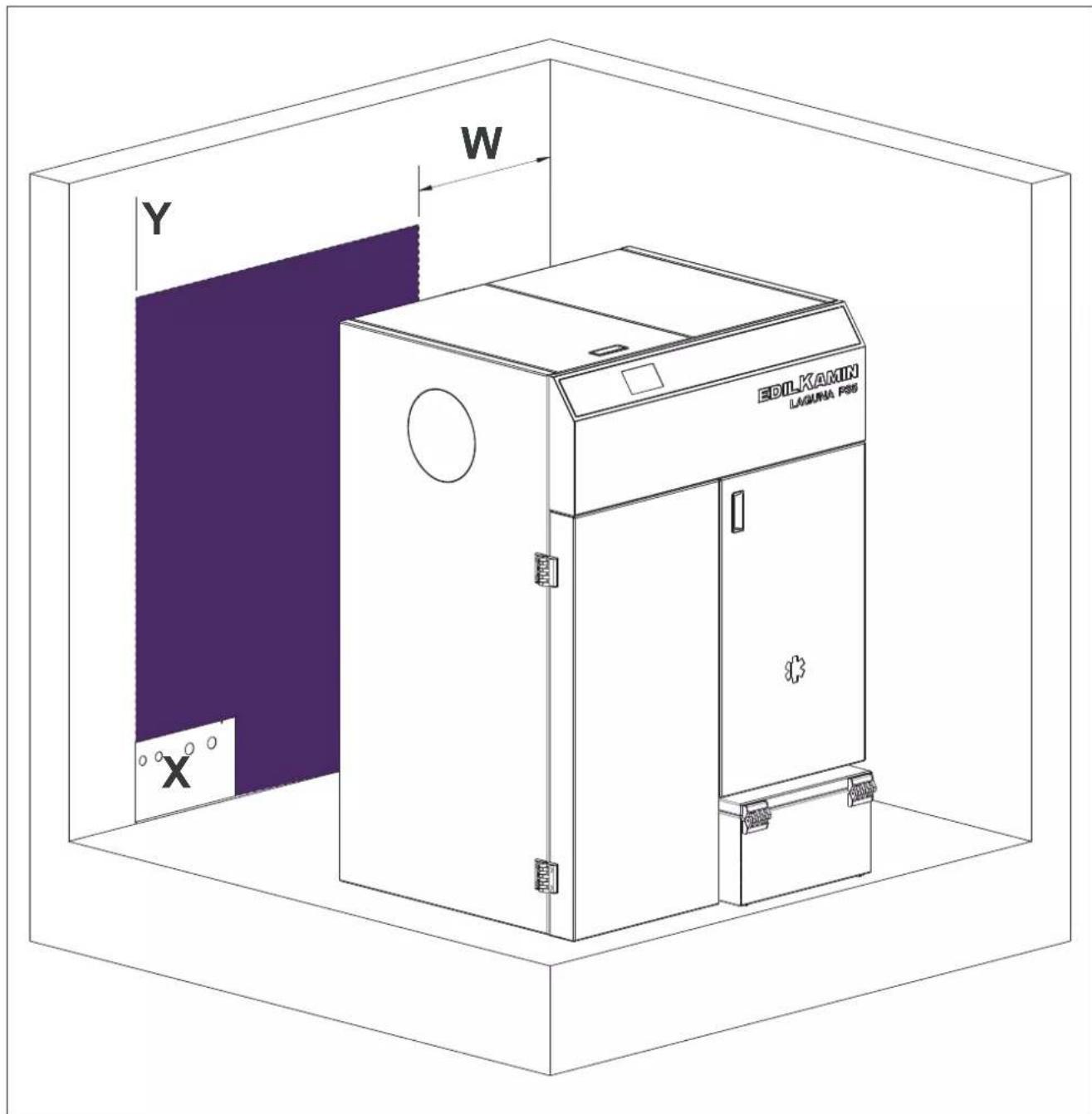

Considerando l'ingombro massimo della caldaia è possibile ricavare la posizione corretta degli attacchi idraulici.

La dima deve essere posizionata a filo pavimento e allineata al lato sinistro dell'ingombro massimo della caldaia (Y).

Ricordarsi di rispettare le distanze di installazione

Per installare uno dei Kit R, RW, R2 o RW2 :

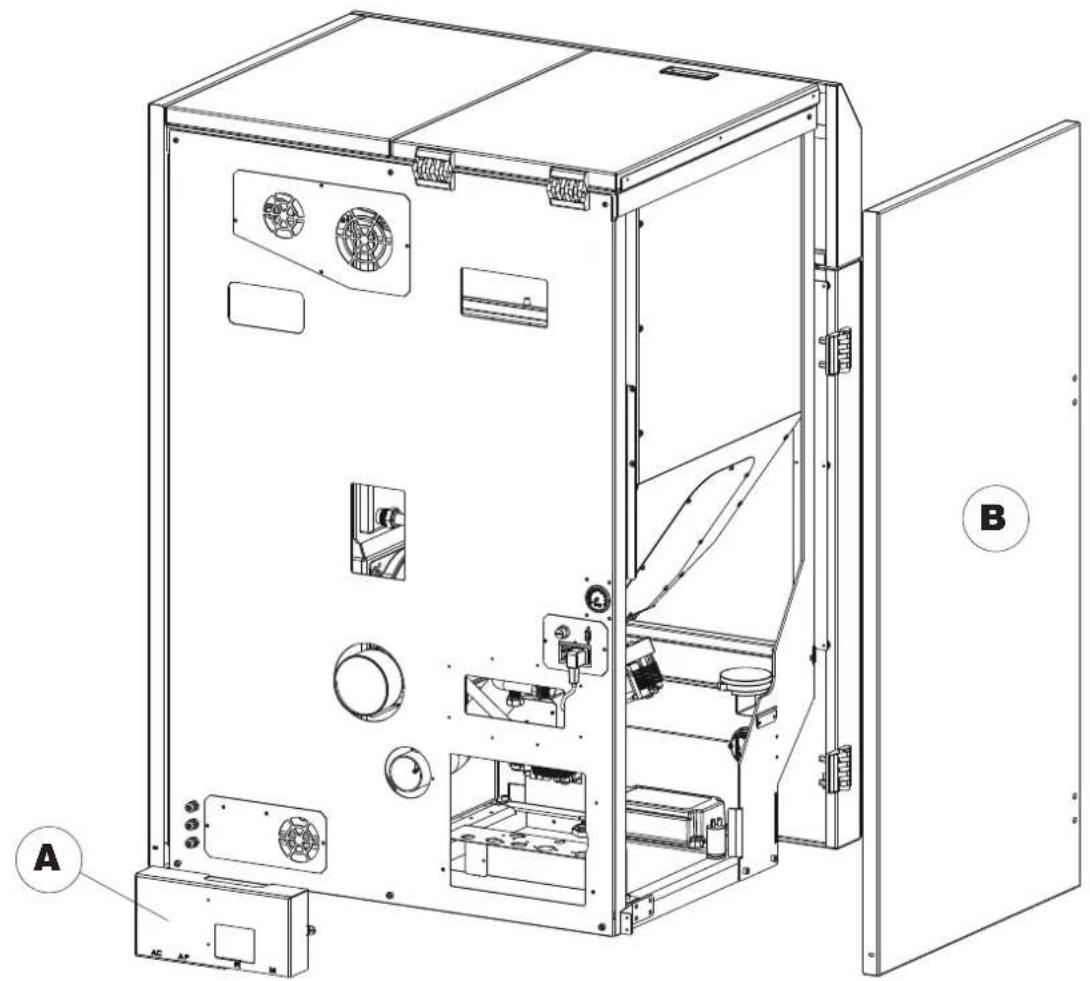

rimuovere il carter posteriore (A) svitando le viti che lo fissando alla caldaia;

rimuovere il fianco metallico (B) svitando le viti che lo fissando alla caldaia.

A questo punto procedere con l'installazione del kit prescelto seguendo le istruzioni con Kit stesso, avendo cura di :

• operare solo a corrente elettrica disinserita;
• veriricare sempre di aver stretto i raccordi prima di caricare la caldaia

Fasi per la prima accensione

• Assicurarsi di aver letto e compreso il contenuto di questo manuale
- Rimuovere dal prodotto tutti i componenti infiammabili (manuali, etichette, ecc).

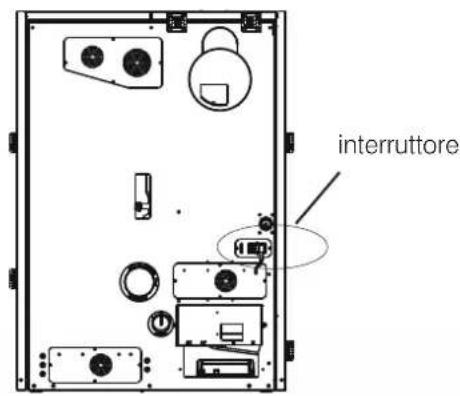

- Alimentare il prodotto portando l'interruttore sul retro da 0 a 1

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

interruttore

Per caricare il pellet (se non si usa il serbatoio aggiuntivo descritto prima) aprire il coperchio (D) sollevandolo dall'apposito incavo e inserire il pellet

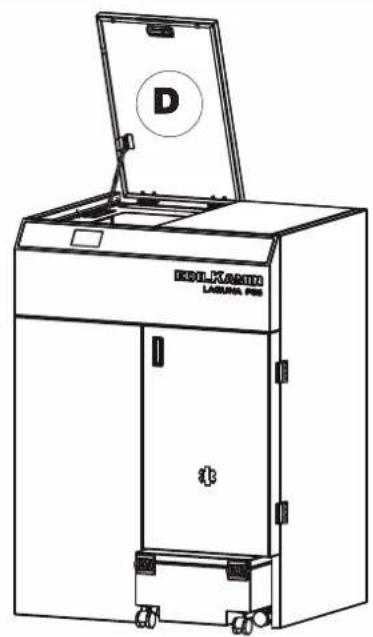

SFIATO

Durante il normale funzionamento lo sfiato avviene in automatico. Solo alla prima accensione, il tecnico potrà valutare la necessità di uno sfiato manuale

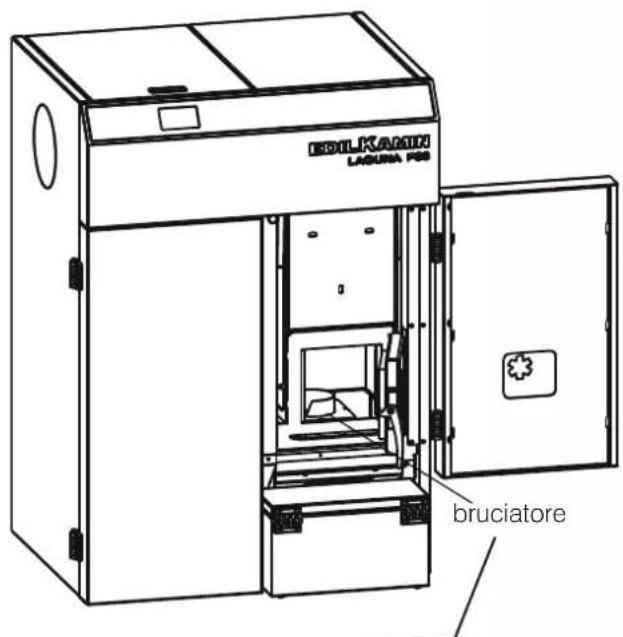

Apertura porta del focolare : la prima volta e per la pulizia

Per aprire la porta (a caldaia fredda), aprire la porta (C) destra guardando frontalmente e poi la porta del focolare.

DEL KASIN LACUNA PSC porta del focolare

Caricamento Pellet e note sul combustibile

Usare pellet di legno di classe A1 ai sensi norma UNI EN ISO 17225-2 o analoghe norme locali che prevede ad esempio le seguenti caratteristiche.

diametro 6 mm;

lunghezza 3-4 cm

umidità <10 %

Per il rispetto dell'ambiente e della sicurezza, NON bruciare, fra gli altri: plastica, legno verniciato, carbone, cascami di corteccia.

Non usare il prodotto come inceneritore

Attenzione

L'uso di combustibile diverso può provocare danni al prodotto

INTERFACCIA

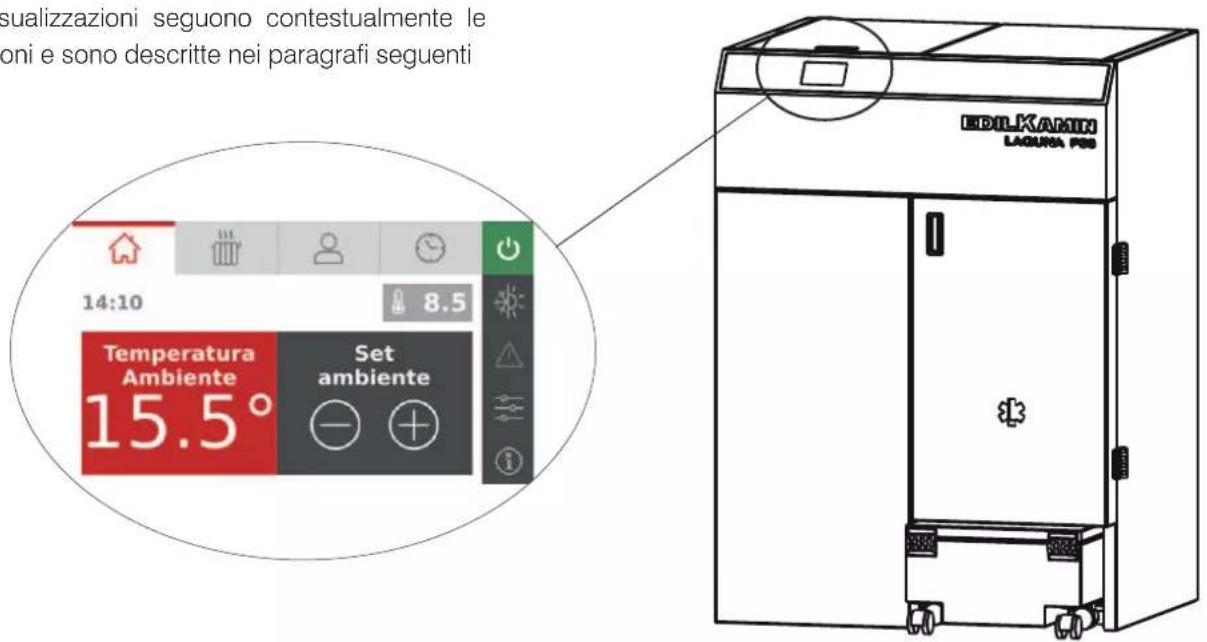

L'unica interfaccia è il display touch a bordo caldaia (esempio a lato)

Non sono previsti né radiocomandi né telecomandi optional.

le visualizzazioni seguono contestualmente le funzioni e sono descritte nei paragrafi seguenti

visualizzazioni seguono contestualmente le ioni e sono descritte nei paragrafi seguenti 14:10 8.5 Temperatura Ambiente 15.5° Set ambiente EDILKAMIN LAGURA PBO

MODALITA' DI FUNZIONAMENTO (dettagli alle pagine seguenti)

Una volta che il tecnico (Centro di Assistenza Tecnico Edilkamin) ha impostato la “configurazione di impianto” (disponibili 5 configurazioni in tabella), potete accedere alle seguenti regolazioni.

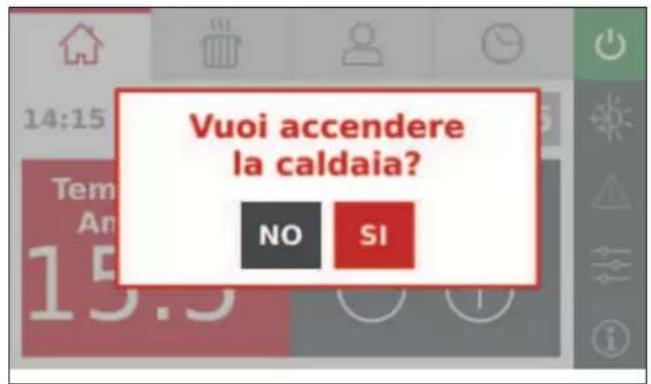

La prima operazione è la pressione del tasto ON/OFF per portare la caldaia in stato di ON, cioè pronta per eventuali richieste di calore.

Modalità Grandezze	impostabili	Risultato sul funzionamento della caldaia

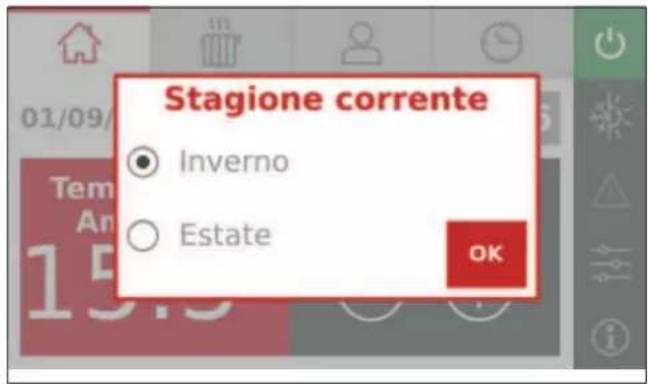

ESTATE /INVERNO Modalità	di funzionamento Estate o Inverno	Nelle opportune configurazioni impostate dal tecnico, evita si riscaldino i radiatori, permettendo solo il riscaldamento dell' accumulo sanitario.
AUTOMATICA temperatura	ambiente la caldaia lavora	con l'obbiettivo di raggiungere la temperatura ambiente desiderata e lavora alla potenza minima una volta raggiunta la temperatura desiderata
STAND BY temperatura ambiente desiderata		la caldaia lavora con l'obbiettivo di raggiungere la temperatura ambiente desiderata e la caldaia si spegne (dopo un numero di minuti impostabili di funzionamento alla potenza minima al raggiungimento della temperatura desiderata

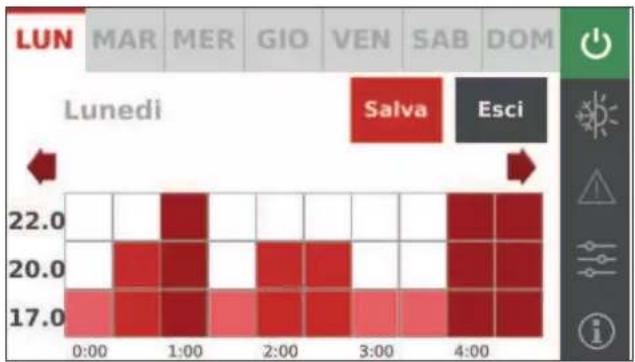

PROGRAMMAZION ORARIA	Etemperatura ambiente desiderata , scelta nei vari giorni della settimana	la caldaia risponde alle richieste di calore negli orari impostati

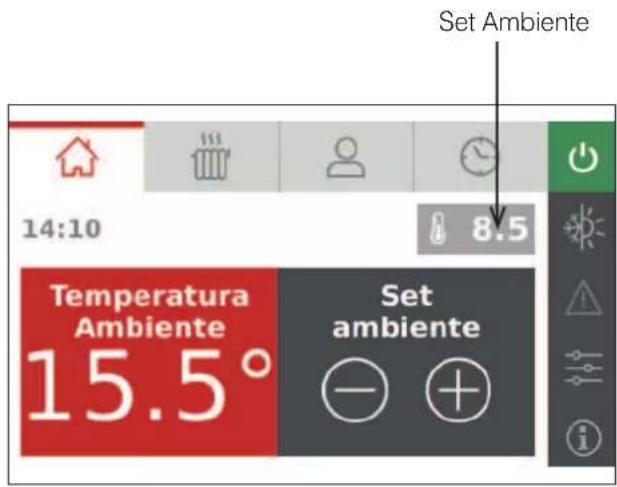

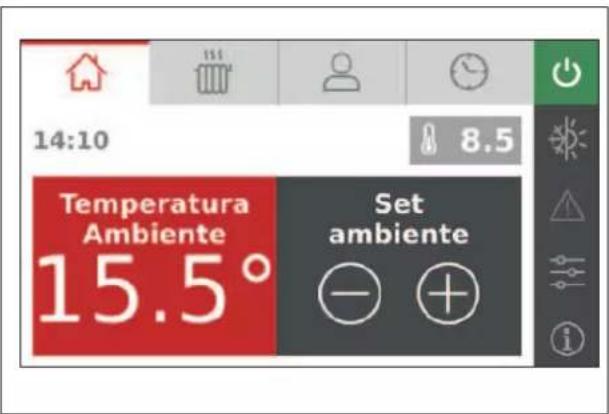

Descrizione del display (esempio a lato)

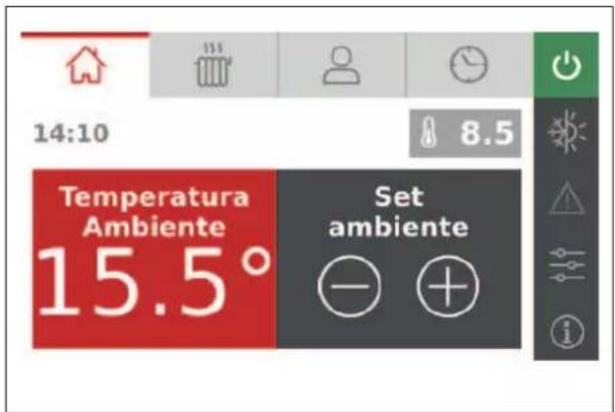

14:10 8.5 Temperatura Ambiente 15.5° Set ambiente - +

Riferimento in fi gura	Parametri che si possono leggere o variare (dettagli sulle schermate alle pagine seguenti)	NOTE
	Regolazione temperatura ambiente

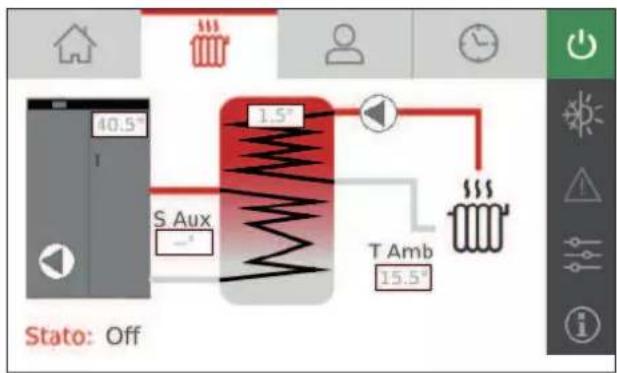

	Visualizzazione configurazione di impianto e impostazione delle temperature (esempio: acqua in caldaia, puffer, ecc)

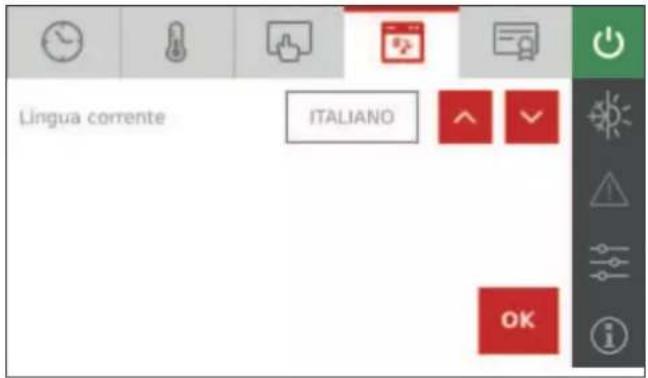

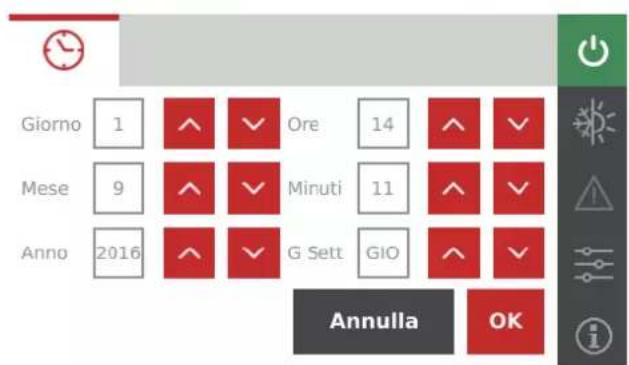

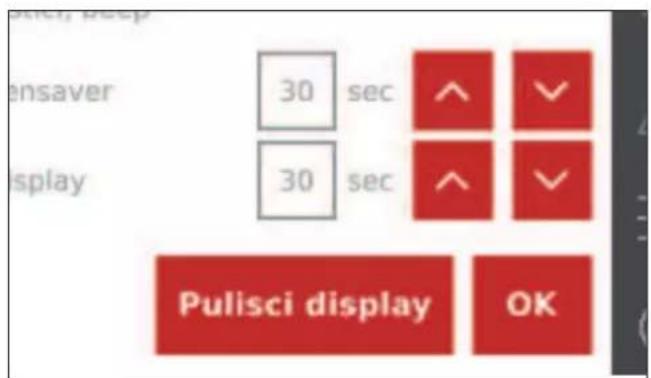

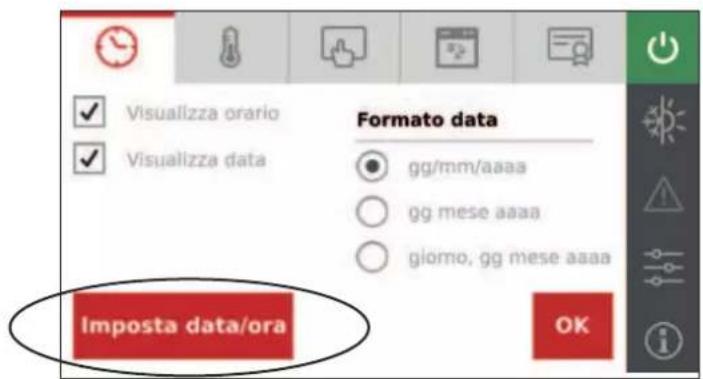

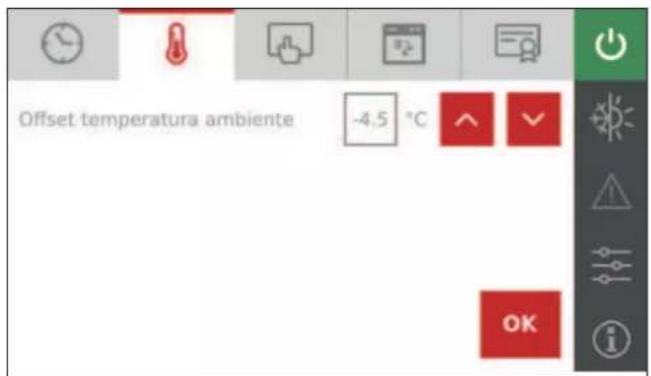

	Regolazione impostazioni utente:data e oradisplayavvisi acusticilinguatempo per pulizia schermovisualizzazione versione del firmware
	Programmazione oraria
	ON/OFF :per portare la caldaia in stato di ON, cioè pronta per eventuali richieste di calore.
	Regolazione funzionamento estate /inverno

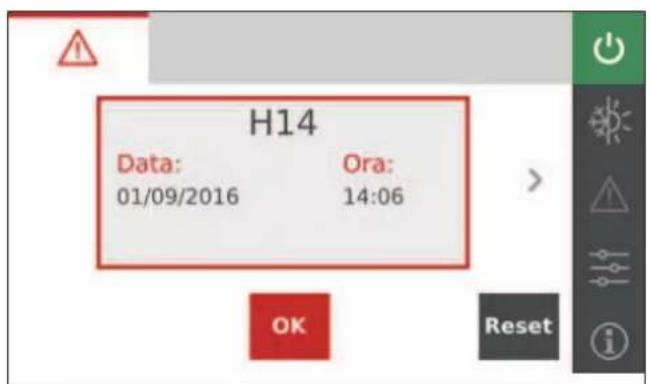

	Visualizzazione eventuali allarmi

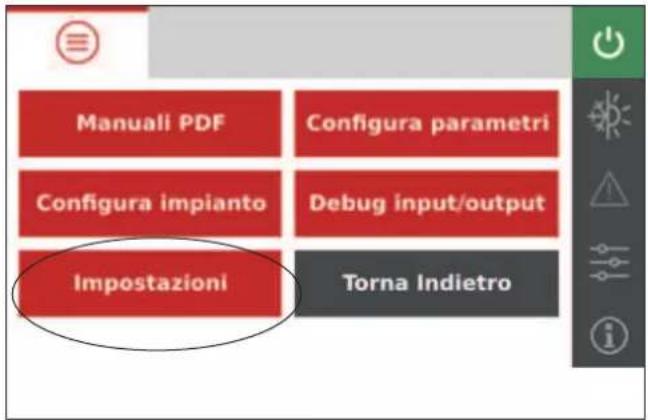

	Menù tecnico (non coperto da password per tecnico solo la possibilità di scaricare il manuale per l’uso e l’installazione)

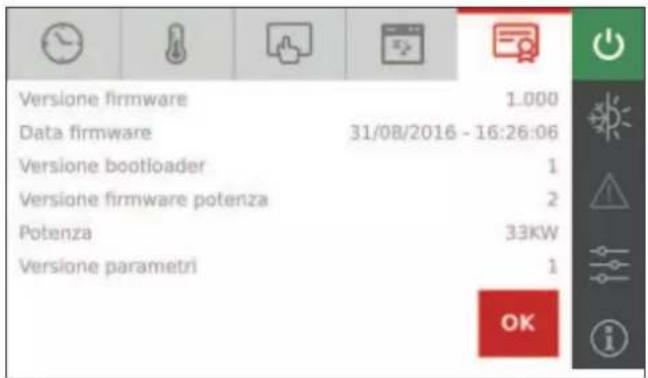

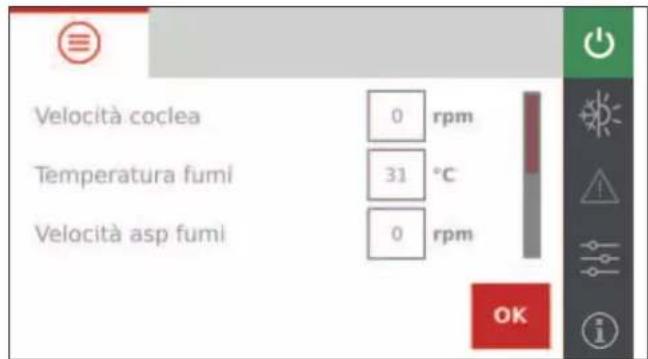

	Informazioni
	Confi gurazione Sonde collegabili da	installatore e gestite dalla confi gurazione

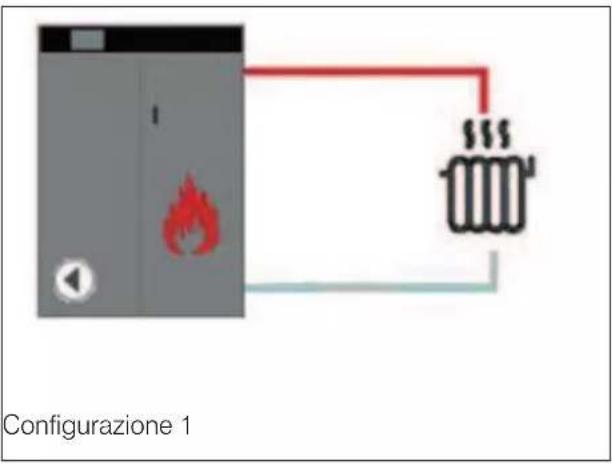

1	riscaldamento con sonda ambiente /termostato ambiente Sonda ntc	ambiente o termostato ambiente esterno

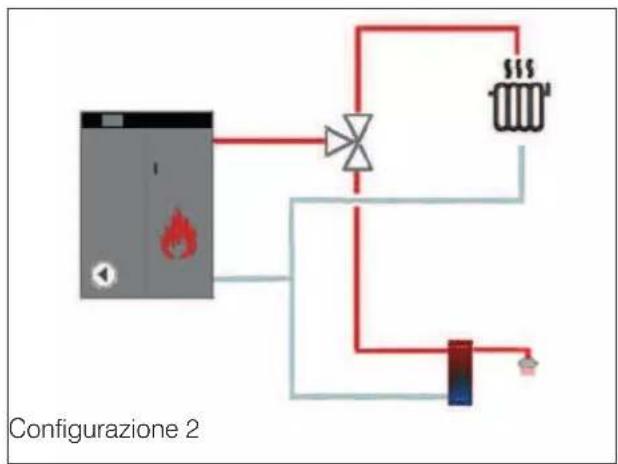

2	riscaldamento con sonda ambiente/termostato ambiente + ACS istantanea + accumulo (opzionale)	Sonda ntc ambiente o termostato ambiente esterno
2	riscaldamento con sonda ambiente/termostato + ACS bollitore (a serpentina) con termostato (collegato come flussostato)	Sonda ntc ambiente o termostato ambiente esternoFlussostato

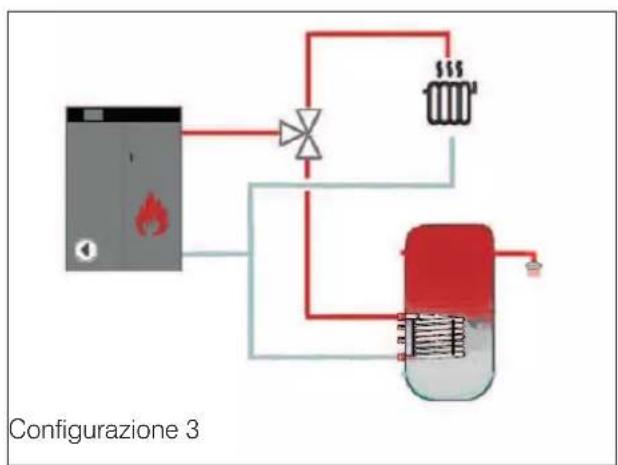

3	stufa riscaldamento e sonda ambiente/termostato ambiente + ACS bollitore (a serpentina) con sonda ntc	Sonda ntc ambiente o termostato ambiente esternoSonda ntc bollitore
4	riscaldamento con Puffer e termostato e pompa di rilancio con sonda ambiente/termostato ambiente	Termostato esterno puffer
5	riscaldamento con Puffer e sonda ntc pompa di rilancio con son- da ambiente/termostato ambiente	Sonda ntc Puffer

Laguna P esce di fabbrica con la configurazione 1

ABBINAMENTI POSSIBILI FRA KIT E CONFIGURAZIONI Si tratta di suggerimenti per favorire l'installazione

Kit Edilkamin Configurazione su scheda elettronica Laguna P	NOTE
Kit R 1 / 3* / 4 / 5 * è necessario acquistare	una valvola a tre vie esterna e collegarla elettricamente
Kit RW 2
Kit R2 1
Kit RW2 2

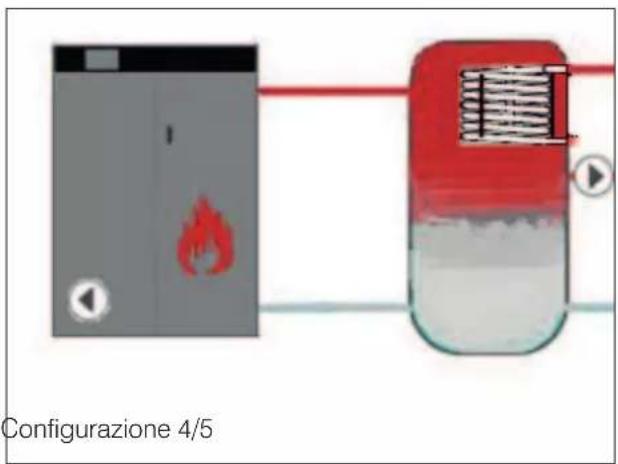

Configurazione 4/5

Configurazione 4/5

MODO DI USO

Le visualizzazioni seguono contestualmente le funzioni e sono descritte nei paragrafi seguenti.

La logica di Laguna P ragiona su Schede che si "aprono" poi su una o più schermate (i numeri riprendono quelli usati nella descrizione del pannello):

1. Scheda Ambiente (una schermata) ;
2. Scheda Impianto (una schermata) ;
3. Scheda Impostazioni Utente (cinque schermate successive);
4. Scheda Programmazione Oraria (una schermata)

1. Scheda Ambiente (una schermata)

Permette di impostare la temperatura desiderata in ambiente (se collegata sonda ntc) e leggere la temperatura attuale

Di seguito la descrizione delle operazioni da effettuare.

Set Ambiente 14:10 8.5 Temperatura Ambiente 15.5° Set ambiente - +

2. Scheda Impianto (una schermata)

Permette di visualizzare il tipo di configurazione impostata e visualizzare e variare le temperatura del'acqua in caldaia, nel puffer, ecc

40.5° 1.5° S Aux —° T Amb 15.5° Stato: Off

3. Scheda Impostazioni Utente (cinque schermate successive)

Permette di visualizzare e impostare:

3.1 data e ora
3.2 isteresi delle temperature
3.3 caratteristiche del display (colore testi e il tempo di inattività per pulirlo); avvisi acustici;
3.4 lingua
3.5 visualizzazione versione del firmware

3.1 Schermate data e ora (due consecutive)

Per modificare un campo, selezionarlo toccando il touchscreen in corrispondenza del campo da variare e poi variarlo toccando i simboli di incremento/decremento.

premendo viene visualizzata la schermata sotto

Visualizza orario Visualizza data Formato data gg/mm/aaaa gg mese aaaa giorno, gg mese aaaa Imposta data/ora OK

Giorno 1 Mese 9 Anno 2016 Ore 14 Minuti 11 G Sett GIO Annulla OK

3.2 Schermate isteresi della temperatura

Offset temperatura ambiente -4,5 °C OK

3.3 Schermate caratteristiche del display (colore testi e il tempo di inattività per pulirlo); avvisi acustici.

Pulisci ensaver 30 sec ^ ✓ display 30 sec ^ ✓ Pulisci display OK

3.4 Schermata scelta lingua

Lingua corrente ITALIANO OK

3.5 Schermate visualizzazione versione del firmware

Versione firmware 1.000 Data firmware 31/08/2016 - 16:26:06 Versione bootloader 1 Versione firmware potenza 2 Potenza 33KW Versione parametri 1 OK

4. Scheda Programmazione Oraria (una schermata)

Permette di impostare il profilo di temperatura giornaliero, modificabile disegnando con il dito il profilo.

MODO DI USO

Le visualizzazioni seguono contestualmente le funzioni e sono descritte nei paragrafi seguenti.

I tasti laterali regolano o permettono di visualizzare:

5. ON OFF della caldaia

6. Estate /Inverno

7. Elenco Allarmi

8. Menù tecnico

9. Menù informazioni

5. ON/OFF della caldaia

Serve per portare la caldaia in stato di ON, cioè pronta per eventuali richieste di calore, o in stato di OFF

6. Estate/inverno

attivo nelle configurazioni 2,3,4,5

Nelle configurazioni 2 e 3 abilitando la funzione "estate" viene inibita la deviazione della valvola a 3 vie verso l'impianto di riscaldamento, al fine di evitare che i radiatori scaldino. Quindi il flusso è sempre diretto verso il sanitario.

Quando attivo l'opzione "estate", si abilita automaticamente la funzione auto-eco (non disattivabile). La sonda ambiente/termostato esterno non vengono ascoltati (anche se abilitato il termostato esterno)

Nelle configurazioni 4 e 5 (puffer) in "estate" viene inibita la pompa dopo il puffer..

7. Elenco allarmi della caldaia

Permette di leggere gli allarmi della caldaia

14:10 8.5 Temperatura Ambiente 15.5° Set ambiente - +

La numerazione continua quella iniziata nei paragrafi precedenti.

Vuoi accendere la caldaia? NO SI

Stagione corrente Inverno Estate OK

H14 Data: Ora: 01/09/2016 14:06 OK Reset

8. Menù tecnico della caldaia

Permette di :

• scaricare il manuale di uso
- impostare alcuni parametri di funzionamento
- al solo tecnico di accedere a parametri di regolazione

Manuali PDF Configura parametri Configura impianto Debug input/output Impostazioni Torna Indietro

8. Menù tecnico della caldaia

Impostazioni:

• Abilitazione Cronotermostato (Onf/off)
- Forza Pulizia : esegue una pulizia della caldaia a caldaia spenta
- Carico Coclea : a caldaia spenta riempie la coclea (On/Off)
• Abilitazione Termostato Esterno (On/Off)
- Stand By (On/Off)
- Timer Spegnimento da Stand By (scelta dei minuti)
• Caldaia ausiliaria presente (On/Off)

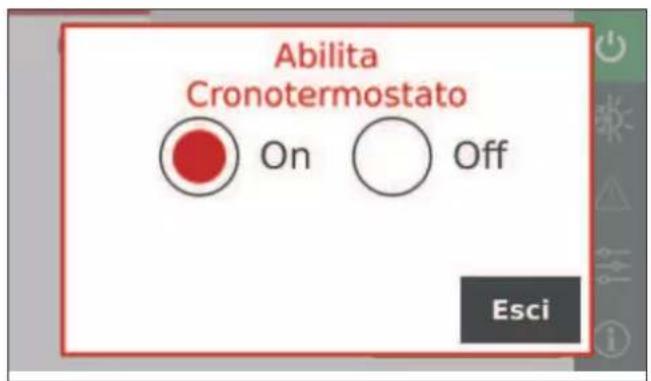

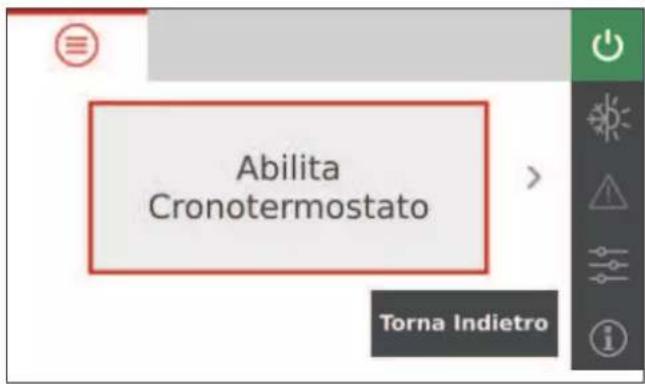

Abilita Cronotermostato Torna Indietro

Forza Pulizia Torna Indietro

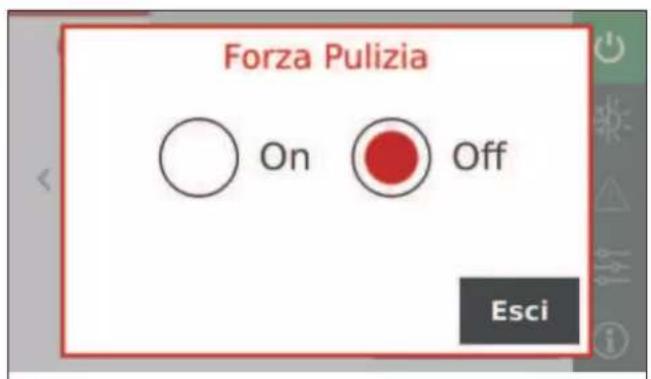

Forza Pulizia On Off Esci

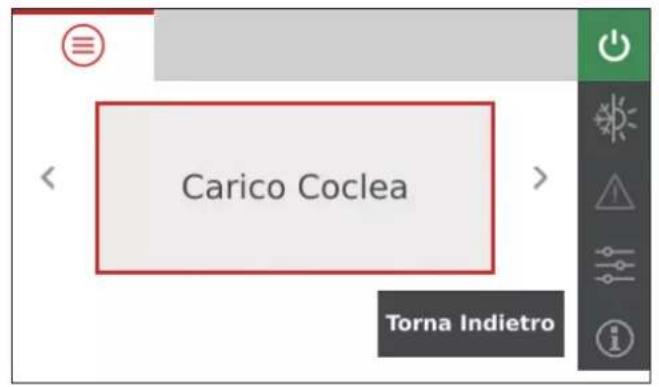

Carico Coclea Torna Indietro

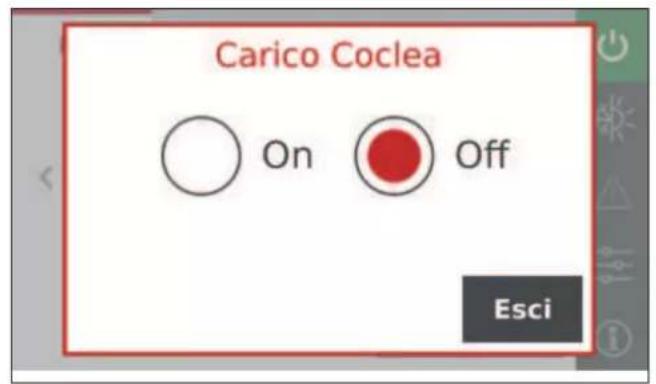

Carico Coclea On Off Esci

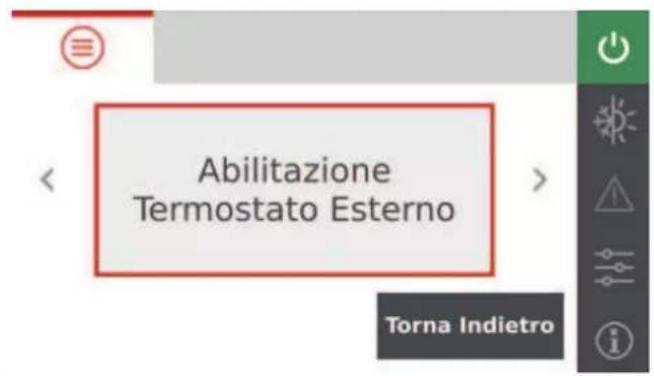

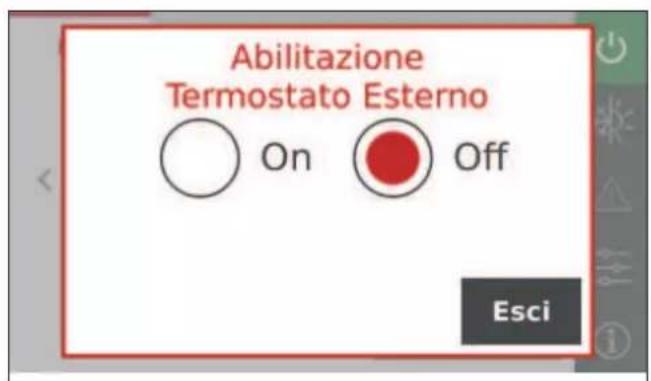

Abilitazione Termostato Esterno Torna Indietro

Abilitazione Termostato Esterno On Off Esci

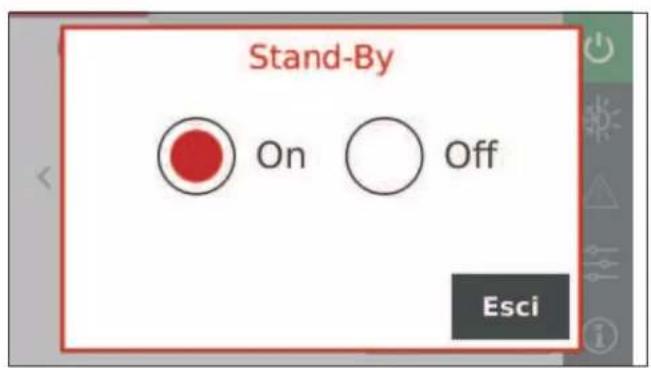

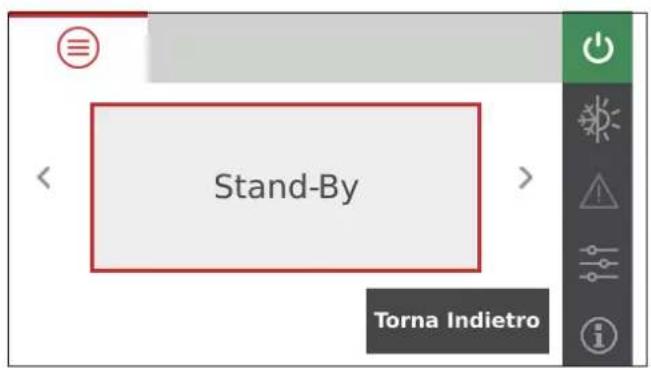

Stand-By Torna Indietro

5. Menu Informazioni

Informazioni sul funzionamento per il tecnico.

Velocità coclea 0 rpm Temperatura fumi 31 °C Velocità asp fumi 0 rpm OK

FUNZIONI PARTICOLARI AUTOMATICHE

ANTIGELO : sotto i 5°C rilevati dalla sonda lettura temperatura acqua la scheda elettronica attiva il circolatore in continuo per evitare che l'acqua geli ANTIBLOCCO : a caldaia alimentata elettricamente ma spenta, la scheda elettronica attiva il circolatore per 1 minuto ogni 24 ore per evitare blocchi dovuti alle incrostazioni.

Laguna P è una caldaia automatica:

• il bruciatore è autopulente
• i turbolatori di pulizia dei tubi di scambio sono con movimento automatico

Ogni 8 ore di funzionamento la caldaia (se non c'è richiesta di Acqua Calda Sanitaria) si spegne per garantire la pulizia del braciere.

Grazie a quanto sopra è necessaria solo una verifica mensile del prodotto

AVVERTENZE PER LA MANUTENZIONE

• Prima di effettuare qualsiasi manutenzione, scollegare il prodotto dalla rete di alimentazione elettrica.
• Una regolare manutenzione è alla base del buon funzionamento del prodotto.
• La mancata manutenzione non permette al prodotto di funzionare regolarmente.
• Eventuali problemi dovuti alla mancata manutenzione causeranno la decadenza della garanzia.

• Non scaricare i residui della pulizia nel serbatoio del pellet.

• Non aspirare mai la cenere calda, compromette l'aspiratore impiegato e mette a rischio di incendio i locali domestici.

• E' vietata ogni modifi ca non autorizzata.
• Utilizzare pezzi di ricambio originali. L'impiego di componenti non originali implica la decadenza della garanzia

MANUTENZIONE STAGIONALE (a cura del centro assistenza tecnica)

Consiste nella pulizia generale interna ed esterna.

In caso di un uso molto frequente del prodotto, si consiglia la pulizia del canale e del condotto passaggio fumi ogni 3 mesi.

Pulire comunque il sistema camino almeno una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

Nel caso di omissioni di regolari controlli e della pulizia, si aumenta la probabilità di un incendio del comignolo.

PERIODO DI FERMO ESTIVO

Nel periodo di non utilizzo, lasciare chiusi tutte le porte, sportelli e coperchi della caldaia.

Consigliamo di svuotare il pellet nel serbatoio.

RICAMBI

per eventuali componenti di ricambio, contattare il rivenditore o il tecnico.

L'uso di componenti non originali provoca rischi al prodotto e esonare Edilkamin da ogni responsabilità su eventuali danni da ciò derivanti.

SMALTIMENTO

Alla fine della vita utile, smaltire il prodotto secondo le norme vigenti.

Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)".

simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

VERIFICA MENSILE

Aprire la porta e verificare :

• livello del cassetto cenere e in caso svuotarlo;
• pulizia del bruciatore

L'unico refrattario interno è il deflettore superiore che non deve essere movimentato se non dal tecnico a fine stagione.

PER TOGLIERE IL CASSETTO CENERE:

• aprire entrambe le porte frontali (P e P1)

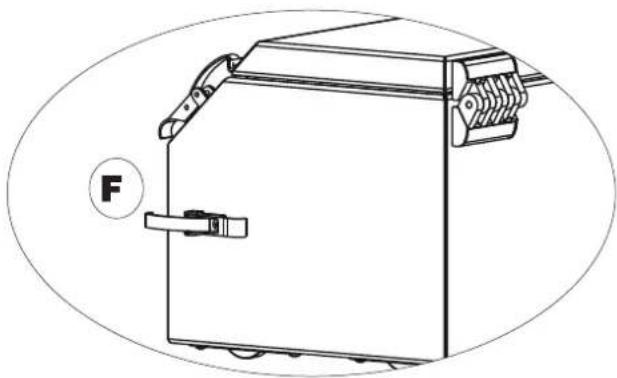

• sganciare il fermo (F) sul lato sinistro del cassetto (guardando frontalmente il prodotto);
• togliere il cassetto (2)

EDLKAMIN LAGUAR P86 P1 P 2

Se il cassetto non viene ben reinserito, la caldaia non si accende, grazie a un microinterruttore che rileva la posizione del cassetto.

Per aprire il cassetto:

• sganciare i due fermi superiori (F1)

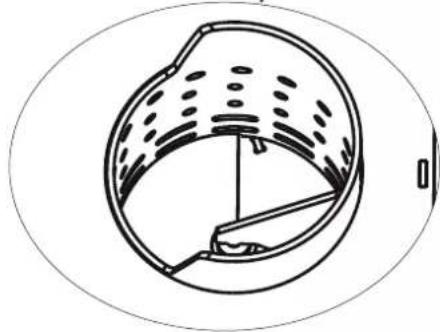

PER VERIFICARE LA PULIZIA DEL BRUCIATORE

• aprire le porte esterna (P) e interna ;
• PRIMA di estrarre il bruciatore verificare la pulizia interna (dettaglio sotto)

EDIL KATIN LAGUNA PSS bruciatore

In caso di problemi, il prodotto esegue in automatico l'operazione di spegnimento.

Il display mostra la motivazione(vedere sotto).

Non staccare l'alimentazione elettrica.

Per riavviare il prodotto, lasciare avvenire la procedura di spegnimento e quindi premere il tasto ON/OFF del pannello.

Prima di riaccendere il prodotto,verifi care la causa del blocco e RIPULIRE il focolare

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

SEGNALAZIONE IN CONVENIENTE AZIONI
H01	interviene se la portata di aria di combustione in ingresso scende sotto un livello prestabilito	· Verificare che la porta del focolare sia chiusa· Verificare la pulizia della caldaia, dello scarico e del condotto di aspirazione aria di combustione.
H02	interviene se la scheda non rileva i corretti giri del ventilatore fumi	· Contattare il tecnico
H03	interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fiamma	· Verificare la mancanza pellet nel serbatoio· Contattare il tecnico
H04	interviene se nel tempo previsto la fase di accensione non dà esito positivo	Distinguere i due casi seguenti:NON è comparsa fiamma :· Verificare il posizionamento e pulizia del braciere· Verificare presenza di pellet nel serbatoio e nel braciere· Provare ad accendere con un po' di diavolina (sentire il tecnico prima)E' comparsa fiamma :· Contattare il tecnico
H05	Spegnimento per sovratemperatura acqua	· Verificare non ci siano state interruzioni di corrente, ripristinare e , se si ripresenta, contattare il tecnico
H06	interviene se la scheda elettronica rileva che la termocoppia di lettura temperatura fumi è rotta o scollegata	Contattare il tecnico
H07	Spegnimento per superamento temperatura massima fumi.	· Verificare il tipo di pellet (in caso di dubbi chiamare il tecnico)· contattare il tecnico
H08	Spegnimento per eccessiva temperatura nel prodotto	· Verificare il corretto posizionamento del cassetto (in caso di dubbi chiamare il tecnico)· contattare il tecnico
H09	Spegnimento per rottura del motoriduttore.	Contattare il tecnico
H10	Spegnimento per intervento del pressostato di sicurezza.	Verificare la pulizia della stufa, dello scaricoContattare il tecnico
H11	Spegnimento per sovratemperatura della scheda elettronica.	Contattare il tecnico
H12	Guasto della sonda temperatura ambiente.	Contattare il tecnico
H13	Guasto della sonda di lettura temperatura in caldaia	Contattare il tecnico
H14	Guasto della sonda di lettura temperatura nel puffer	Contattare il tecnico
H15	Spegnimento per intervento del termostato sicurezza acqua	Contattare il tecnico
H16	Spegnimento per intervento del pressostato lato acqua	Verificare che la caldaia contenga acqua in pressione, leggere il manometroContattare il tecnico
H17	Spegnimento per problemi alla pulizia automatica del bruciatore	A caldaia fredda, verificare la pulizia del bruciatore e pulire. Se si ripresenta anche con uso di pellet di buona qualità e caldaia pulita, contattare il tecnico

In caso di Black Out

Condizione Comportamento della caldaia al ritorno della corrente
Durata Black Out < 10 secondi	riprende il funzionamento in corso
urata Black Out > 10 secondicon la caldaia accesa o in fase di accensione	riprende il funzionamento in corso, dopo aver effettuato lo spegnimento.
Durata Black Out > 10 secondi con la caldaia in fase di spegnimento	riprende la fase di spegnimento

In caso di mancato avvio delle pulizie automatiche:

• verificare che la porta del focolare sia chiusa

SEGNALAZIONI CHE NON PROVOCANO SPEGNIMENTO MA SONO SOLO AVVISI

Icona rossa a display su elenco allarmi, ma prodotto funzionante

Compare dopo che il prodotto ha superato il numero di ore di lavoro impostate per la pulizia del prodotto. Nella pagina degli allarmi viene visualizzato “CONSIGLIATA PULIZIA DEL PRODOTTO”

• Contattare il tecnico

TERMOSTATO DI RIARMO

In caso di mancato caricamento del pellet,

soprattutto a seguito di interruzione di corrente elettrica, verificare l'intervento del termostato di sicurezza (A).

In caso di temperatura troppo alta, lancia una fase di spegnimento interrompendo l'alimentazione elettrica al motoriduttore.

Per accedere al termostato:

• aprire il coperchio pellet (P) e sollevare il coperchio a lato (C)
• svitare la vite (V) per poter ruotare leggermente la staffa (B)

Nel caso che il termostato sia intervenuto, deve essere riarmato schiacciando con delicatezza con un oggetto fine.
