| Tipo di prodotto | Tester di tensione |
| Marca | Metrel |
| Modello | MD 1160 |
| Dimensioni (circa) | 185 x 70 x 38 mm |
| Peso (circa) | 190 g (con batterie) |
| Alimentazione | 2 batterie LR03 (AAA) 1,5 V |
| Categoria di misura | CAT IV 600 V / CAT III 1000 V |
| Norme | EN 61243-3:2010, CE |
| Grado di protezione | IP64 |
| Campo di tensione | 12...690 V AC (16-400 Hz) e DC ± |
| Test di continuità | Sì, fino a 500 kΩ |
| Test di fase unipolare | Sì, da 100 V AC |
| Test di rotazione di fase | Sì, 120...400 V fase-terra 50/60 Hz |
| Display | LED + LCD (per MD 1160) |
| Torcia | Sì, con spegnimento automatico dopo 10 s |
| Spegnimento automatico | Sì, dopo 5 s senza segnale sulle sonde |
| Temperatura di funzionamento | -15°C a +55°C |
| Umidità massima | 85% UR (senza condensa) |
| Manutenzione | Pulire con un panno umido e un detergente neutro |
| Riparabilità | Batterie sostituibili dall'utente; apertura da parte di tecnico autorizzato |
| Contenuto della confezione | Tester, adattatori 4 mm, puntali di protezione, batterie, manuale di istruzioni |
Domande frequenti - MD 1160 Metrel
Domande degli utenti su MD 1160 Metrel
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tester di tensione in formato PDF gratuitamente! Trova il tuo manuale MD 1160 - Metrel e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MD 1160 del marchio Metrel.
MANUALE UTENTE MD 1160 Metrel
- Introduzione / Confezione prodotto....30
- Misure di sicurezza....30
- Pericolo di scossa elettrica e altri rischi....30
- Uso designato....31
- Informazioni sul dispositivo di controllo 32
- Preparazione per i test....33
6.1 Accensione automatica 33
6.2 Spegnimento automatico....33 - Esecuzione dei test....33
7.1 Test della tensione ...... 33
7.2 Test monopolare per il rilevamento di fase 33
7.3 Test di rotazione di fase....33
7.4 Test di continuità ....34
7.5 Funzione torcia....34 - Sostituzione della batteria....34
- Dati tecnici 35
- Pulizia e immagazzinamento....35
Riferimenti indicati sul dispositivo di controllo o nel manuale di istruzioni:
Avvertimento di un pericolo potenziale; attenersi al manuale.
Riferimento. Prestare la massima attenzione.
Avvertenza! Tensione pericolosa. Pericolo di shock elettrici.
L'isolamento doppio continuo o rinforzato è conforme alla categoria II DIN EN 61140.
Simbolo di conformità; lo strumento è conforme alle direttive vigenti. È conforme alla tiva EMV (89/336/EEC); gli standard EN 61326-1 sono soddisfatti. È anche conforme alla tiva sul basso voltaggio (73/23/EEC); lo standard EN61243-3 2010 è soddisfatto.
Il cercafase è conforme allo standard (2002/96/EG) WEEE
Il manuale di istruzioni contiene le informazioni e i riferimenti necessari per la sicurezza di onamento e manutenzione del cercafase.
Prima di utilizzare il cercafase (messa in esercizio/montaggio) l'utente è pregato di leggere attentamente il manuale di istruzioni e di attenersi ad ogni sua sezione.
La mancata lettura del manuale del cercafase e la mancata osservanza delle avvertenze e ifferimenti in esso contenuti può determinare gravi lesioni personali o danni allo strumento.
Le norme per la prevenzione degli infortuni stabilite dalle associazioni professionali devono essere applicate severamente in ogni momento.
1. Introduzione / Confezione prodotto
I dispositivi di controllo tensione MD 1060 e MD 1160 sono universali e sono adatti al test della tensione, al test di continuità e al test del campo rotante.
I dispositivi di controllo sono realizzati in modo conforme alle più recenti norme di sicurezza e garantiscono un funzionamento sicuro e affidabile.
I dispositivi di controllo tensione MD 1060 e MD 1160 presentano le seguenti caratteristiche:
- Progettati per soddisfare gli standard internazionali di sicurezza. EN61243-3:2010
- Categoria di misura (CAT.) IV 600 V
- Controllo tensione CA e CC fino a 690 V con LED e display LCD (MD 1060: senza display LCD)
- Indicazione della polarità
- Test monopolare per il rilevamento di fase
- Tester di rotazione di fase
- Test di continuità
- Accensione e spegnimento automatici
- Funzione torcia
- IP64 (IEC60529)
Dopo averlo estratto dalla confezione, verificare che lo strumento non sia danneggiato. La confezione del prodotto comprende:
1 pz Dispositivo di controllo MD 1060 o MD 1160
2 pz Adattatori puntale di controllo da 4 mm
2 pz Coperchi puntale di controllo CAT III/ 1000V
2 pz Batterie 1,5 V, IEC LR03
1 pz Istruzioni d'uso
2. Misure di sicurezza
A I dispositivi di controllo sono stati realizzati e testati in conformità con le normative di sicurezza per i dispositivi di controllo tensione e hanno lasciato la fabbrica in modo sicuro e in perfette condizioni.
⚠ Le istruzioni d'uso contengono le informazioni e i dati di riferimento necessari per l'uso e il funzionamento sicuri dello strumento. Prima dell'uso, leggere attentamente le istruzioni e seguirle in tutti i loro aspetti.
3. Pericolo di scossa elettrica e altri rischi
Per evitare una scossa elettrica, osservare le precauzioni quando si lavora con tensioni superiori a 120 V (60 V) CC o 50 V (25 V) CA eff. In conformità con DIN VDE, questi valori rappresentano le tensioni di contatto soglia (i valori fra parentesi si riferiscono a campi limitati, ad esempio nelle aree agricole).
⚠ Il dispositivo di controllo non deve essere utilizzato con il comparto delle batterie aperto.
Prima di utilizzare lo strumento, assicurarsi che puntale e il dispositivo siano in perfette condizioni di funzionamento. Controllare che non vi siano cavi spezzati o perdite nelle batterie.
⚠️ Maneggiare lo strumento e gli accessori solo nelle impugnature designate e accertarsi che gli elementi del display non siano coperti. Non toccare mai le sonde di prova.
Lo strumento può essere utilizzato solo nell'ambito degli intervalli di misurazione specificati e in installazioni a bassa tensione fino a 690 V.
Lo strumento può essere utilizzato solo per la misurazione di circuiti della categoria per cui è stato progettato.
⚠ Prima e dopo l'uso, verificare sempre che lo strumento sia in perfette condizioni di funzionamento (ad esempio su una sorgente di tensione conosciuta).
⚠ Interrompere l'uso dello strumento se una o più funzioni si guastano o se non è indicata alcuna funzionalità.
⚠️ Non è consentito utilizzare il dispositivo di controllo tensione esposto a pioggia o alcun tipo di precipitazione.
⚠️ La visualizzazione ottimale è garantita solo ad una temperatura compresa fra -15°C e +55°C a un'umidità relativa dell'aria inferiore all'85%.
Se non è possibile garantire la sicurezza dell'utente, lo strumento deve essere spento e protetto dall'uso accidentale.
⚠️ La sicurezza non è garantita nei seguenti casi:
- visibile danneggiamento
- alloggiamento rotto o crepato
- il dispositivo non è in grado di eseguire le misurazioni e/o i test necessari
- conservazione prolungata in condizioni non adatte
- danneggiamento durante il trasporto
- perdite di liquido dalle batterie
Il dispositivo di controllo è conforme alle normative EMC. In rari casi tuttavia i dispositivi elettrici possono essere disturbati dal campo elettrico dello strumento o questo può essere disturbato da dispositivi elettrici.
⚠️ Non utilizzare mai lo strumento in ambienti in cui siano presenti esplosivi
⚠ Lo strumento deve essere utilizzato solo da utenti che abbiano ricevuto la necessaria formazione
⚠️ La sicurezza d'uso non è più garantita se lo strumento viene modificato o alterato.
⚠️ Lo strumento può essere aperto solo da un tecnico di assistenza autorizzato.
4. Uso designato
Lo strumento può essere utilizzato solo nelle condizioni e agli scopi per cui è stato progettato. Pertanto, si prega di osservare in particolar modo le istruzioni di sicurezza e i dati tecnici, comprese le condizioni ambientali.

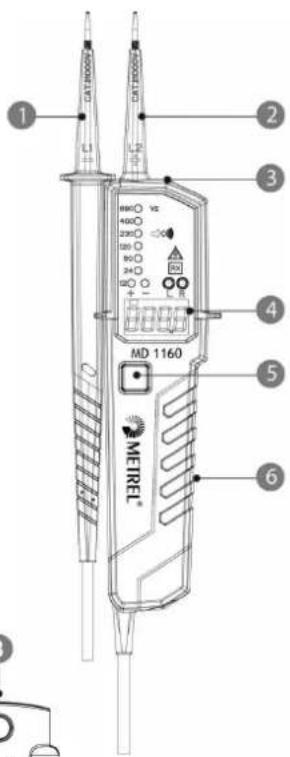

5. Informazioni sul dispositivo di controllo
- Sonda di controllo L1
- Puntale die prova, L2
- Torcia
- Display (MD 1160)
- Pulsante torcia
- Corpo principale
Accessori
- 4mm puntali di controllo
- La cana (GS38)
- Coperchio di protezione

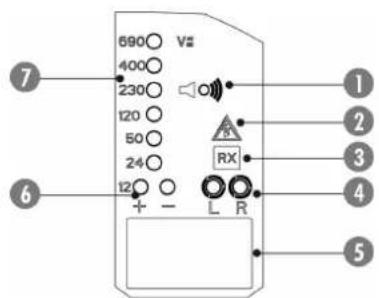

Elemento di comando
- Foro del cicalino di segnalazione
- Test monopolare, Avviso ELV
- Test di continuità
- Campo rolante (sinistro (L) et destro (R)
- Display LCD che indica tensione, polarità e batteria scaric LED indiquant 12V et la polarité
- LED che indicano 12V et polarità
- Indicazione della tensione
6. Preparazione per i test
6.1 Accensione automatica
- Il dispositivo di accende quando rileva continuità, una tensione CA o CC superiore a circa 10 V o una fase sotto tensione su L2 (test monopolare).
- Si può accendere con il pulsante della torcia.
6.2 Spegnimento automatico
- Il dispositivo si spegne automaticamente dopo 5 secondi quando non viene rilevato segnale a contatto delle sonde.
- La luce della torcia si spegne dopo circa 10 secondi.
7. Esecuzione dei test
7.1 Test della tensione
- Collegare entrambe le sonde all'oggetto da controllare.
- La tensione è indicata dai LED e dal display LCD (solo MD 1160)
- Viene emesso un segnale acustico quando viene superata la soglia di circa 38 V CA o 100 V CC di tensione.
- La polarità della tensione è indicata nel modo seguente:
➢ CA: LED 12 V + e - accesi
Quando la sonda + L2 è in potenziale positivo (negative), il LED di polarità indica “+DC” (“-DC”).
Durante il test della tensione può accendersi il LED L o R.
In caso di batterie scariche, si accende il LED ELV >50 V CA, >120 V CC
7.2 Test monopolare per il rilevamento di fase
Questo test potrebbe non riuscire completamente se le condizioni di isolamento e/o messa a terra dell'utente o dell'apparecchio sottoposto a test non sono idonee. La verifica di un circuito sotto tensione non deve basarsi solo sul test monopolare di rilevamento fase, ma anche sul test di tensione.
- Tenere in mano il dispositivo nel modo corretto. Collegare la sonda “L2 +” all'oggetto da sottoporre a test.
Si accendono i LED di circuito sotto tensione e viene emesso il cicalino quando viene rilevata una tensione di almeno 100 V CA sull'oggetto sottoposto a test. (Pol≥100 V CA).
7.3 Test di rotazione di fase
- I LED L e R del test di rotazione di fase possono funzionare con vari sistemi di cablaggio, ma si ottengono risultati efficaci solo su sistemi trifase o a 4 fili.
- Tenere in mano il dispositivo nel modo corretto e collegare entrambe le sonde all'oggetto da sottoporre a test.
- La tensione fase-fase è indicata dai LED di tensione.
- Il LED R si accende in caso di campo rotante destro.
- Il LED L si accende in caso di campo rotante sinistro.
- Principio di misurazione: lo strumento rileva l'ordine di fase e considerando come messa a terra l'utente.
Questo test potrebbe non riuscire completamente se le condizioni di isolamento e/o messa a terra dell'utente o dell'apparecchio sottoposto a test non sono idonee.
7.4 Test di continuità
Accertarsi che l'oggetto da sottoporre a test non sia sotto tensione.
- Collegare entrambe le sonde di prova all'oggetto da controllare. Si accendono i LED di continuità e viene riprodotto un segnale acustico continuo per indicare la continuità.
7.5 Funzione torcia
- Premere il pulsante della torcia per accendere la luce; dopo circa 10 secondi si spegnerà automaticamente.
8. Sostituzione della batteria
⚠ Quando si apre il vano delle batterie, staccare le sonde da eventuali oggetti testati. Le batterie sono esaurite quando non è più possibile effettuare il test di continuità con nessuna delle due sonde collegate. Un simbolo di batteria sullo schermo LCD indica che la batteria è scarica.
Seguire la procedura seguente per sostituire le batterie con batterie nuove (tipo IEC LR03 da 1,5V).
- Svitare lo sportello del vano batteria ad esempio con una moneta.
- Aprire lo sportello ed estrarre le batterie. Inserire nuove batterie nella posizione indicata dai simboli sullo sportello della batteria.
- Rimontare lo sportello.
⚠️ Controllare che il vano batteria sia chiuso correttamente prima di effettuare misurazioni.
9. Dati tecnici
• Gamma di tensione: 12-690 V CA (16-400 Hz), CC(±)
• Tensione nominale LED: 24/12/50/120/230/400/690 V, CA (16-400 Hz), CC(±)
- Tolleranze LED in conformità con EN61243:3
• LED di indicazione ELV >50 V CA, >120 V CC
- Tempo di risposta: < 1s al 100% di ogni tensione nominale
• Gamma LCD: 0-690 V, CA (16-400 Hz), CC(±) (solo MD 1160)
- Risoluzione LCD: 0,1 V (0-300 V); 1 V (300-690 V) (solo MD 1160)
- Precision LCD ±3% ±5 cifra meno significativa (0-690 V) (solo MD 1160)
- Indicazione di fuori gamma LCD: "OL" (solo MD 1160)
• Corrente di picco: è<3,5 mA (a 690 V)
- Duty misurazione: 30 s ON (tempo di funzionamento), 240 s OFF (tempo di recupero)
- Consumo batterie interne: circa 80 mA
• Gamma test monopolare di rilevamento fase: 100-690 V CA (50/60 Hz)
- Test di rotazione fase: 120-400 V da terra a fase, CA 50/60 Hz
- Test di continuità: gamma di rilevamento 0-500 kΩ + 50%
- Batterie: 3 V (IEC LR03 1,5 V x 2)
- Temperatura: -15-55°C funzionamento; -20-70°C immagazzinamento, senza condensa
• Umidità: max 85% RH
• Altitudine fino a 2000 m
- Sovratensione CAT.III/ 1000 V/ CAT. IV 600 V
• Standard EN61243-3 2010
- Grado di inquinamento 2
- Protezione: IP 64
10. Pulizia e immagazzinamento
⚠️ Lo strumento di controllo non necessita di manutenzione speciale se viene utilizzato come indicato nel manuale utente.
⚠ Rimuovere lo strumento di controllo da tutti i punti di test prima della pulizia.
⚠️ Per la pulizia dello strumento, utilizzare un panno umido con detergente neutro. Non utilizzare abrasivi o solventi.
⚠️ Non esporre lo strumento a luce solare diretta, alte temperature e umidità.
⚠ Rimuovere le batterie quando lo strumento non viene utilizzato per periodi prolungati.
