MD 1160 - Spannungstester Metrel - Kostenlose Bedienungsanleitung

Produkttyp	Spannungsprüfer
Marke	Metrel
Modell	MD 1160
Abmessungen (ca.)	185 x 70 x 38 mm
Gewicht (ca.)	190 g (mit Batterien)
Stromversorgung	2 Batterien LR03 (AAA) 1,5 V
Messkategorie	CAT IV 600 V / CAT III 1000 V
Normen	EN 61243-3:2010, CE
Schutzart	IP64
Spannungsbereich	12...690 V AC (16-400 Hz) und DC ±
Durchgangsprüfung	Ja, bis 500 kΩ
Einpoliger Phasentest	Ja, ab 100 V AC
Phasendrehungstest	Ja, 120...400 V Phase-Erde 50/60 Hz
Anzeige	LED + LCD (für MD 1160)
Taschenlampe	Ja, mit automatischer Abschaltung nach 10 s
Automatische Abschaltung	Ja, nach 5 s ohne Signal an den Sonden
Betriebstemperatur	-15°C bis +55°C
Maximale Luftfeuchtigkeit	85 % rF (ohne Kondensation)
Wartung	Mit einem feuchten Tuch und neutralem Reinigungsmittel reinigen
Reparierbarkeit	Batterien vom Benutzer austauschbar; Öffnung durch autorisierten Techniker
Verpackungsinhalt	Prüfgerät, 4-mm-Adapter, Schutzkappen, Batterien, Bedienungsanleitung

Häufig gestellte Fragen - MD 1160 Metrel

Wie schalte ich den Spannungsprüfer MD 1160 ein?

Das Prüfgerät schaltet sich automatisch ein, wenn es eine Spannung über etwa 10 V oder eine aktive Phase an der Sonde L2 erkennt. Es kann durch Drücken des Lampenschalters ausgeschaltet werden. Eine automatische Abschaltung erfolgt nach 5 Sekunden ohne Signal an den Sonden.

Welcher Spannungsbereich wird gemessen?

Das Prüfgerät misst Wechselspannungen (16-400 Hz) und Gleichspannungen von 12 V bis 690 V. Die LEDs zeigen die Nennwerte (12, 24, 50, 120, 230, 400, 690 V) an und das LCD-Display zeigt den genauen Wert mit einer Auflösung von 0,1 V (bis 300 V) und dann 1 V an.

Wie führe ich einen Durchgangstest durch?

Überprüfen Sie vor dem Test, dass das Objekt spannungsfrei ist. Verbinden Sie die beiden Sonden. Die Durchgangs-LED leuchtet auf und ein akustisches Signal ertönt, wenn der Widerstand unter etwa 500 kΩ liegt.

Was bedeutet das Aufleuchten der ELV-LED?

Die ELV-LED (Extra Low Voltage) leuchtet auf, wenn die Spannung 50 V AC oder 120 V DC überschreitet, und zeigt eine Gefahr eines elektrischen Schlags an. Sie bleibt eingeschaltet, solange die Spannung diesen Schwellenwert überschreitet.

Wie tausche ich die Batterien aus?

Entfernen Sie die Sonden von allen Testpunkten. Schrauben Sie die Tür des Batteriefachs mit einer Münze auf. Ersetzen Sie die verbrauchten Batterien durch zwei LR03 1,5 V Batterien und beachten Sie die angegebene Polarität. Setzen Sie die Tür wieder ein und stellen Sie sicher, dass sie vor jeder neuen Messung ordnungsgemäß verriegelt ist.

Ist das Prüfgerät wasserdicht?

Ja, die Schutzart IP64 gewährleistet Schutz gegen Staub und Spritzwasser. Verwenden Sie es jedoch nicht im Regen oder bei übermäßiger Feuchtigkeit.

Kann ich das Prüfgerät in Drehstromkreisen verwenden?

Ja, es ermöglicht den Phasendrehungstest. Verbinden Sie die beiden Sonden mit zwei Phasen. Die rechte LED leuchtet für rechtsdrehendes Feld, die linke LED für linksdrehendes Feld. Der Test funktioniert bei Spannungen von 120 bis 400 V Phase-Erde.

Was tun, wenn das Display nichts anzeigt?

Überprüfen Sie zuerst die Batterien: Ein Batteriesymbol erscheint auf dem Display, wenn sie schwach sind. Tauschen Sie sie bei Bedarf aus. Wenn die Batterien in Ordnung sind, überprüfen Sie die Sonden und Verbindungen. Wenn das Problem weiterhin besteht, stellen Sie die Verwendung des Geräts ein und wenden Sie sich an einen autorisierten Techniker.

Wie reinige ich das Prüfgerät?

Verwenden Sie ein feuchtes Tuch mit einem neutralen Reinigungsmittel. Verwenden Sie niemals Scheuermittel oder Lösungsmittel. Entfernen Sie vor der Reinigung die Sonden von allen Testpunkten. Stellen Sie sicher, dass das Gerät ausgeschaltet ist.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung ist als kostenloser PDF-Download auf der Website notice-facile.com verfügbar. Sie können auch eine Übersetzung in eine andere Sprache anfordern, indem Sie Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG MD 1160 Metrel

Zweipoliger Spannungsprüfer

F

Testeur de tension

|

Tester de tensionni a due poli

E

Voltimetro bipolar de tensiones

Mess und Prüftechnik

Orchideenstrasse 24

90542 Eckental -Brand

Germany

E-mail: [e-mail]

Internet: http://www.metrel.de/

Metrel UK

Test & Measurement

1. Einführung.... 14

2. Sicherheitsmassnahmen....14

3. Gefahr des elektrischen Schlages und andere Gefahrenquellen.... 14

4. Bestimmungsgemäße Verwendung 15

5. Bedienelemente und Anzeigen 16

6. Vorbereitung von Prüfungen 17

6.2 Automatisches Ausschalten....17

1. Durchführung von Prüfungen 17

7.1 Spannungstest 17

7.2 Einpolige Phasenprüfung....17

7.3 Drehfeldprüfung....17

7.4 Durchgangstest 18

7.5 Messstellenbeleuchtung 18

1. Batteriewechsel 18

2. Technische Daten....19

3. Reinigung und Lagerung.... 19

Auf dem Gerät und in der Bedienungsanleitung vermerkte Hinweise:

Achtung! Warnung vor einer Gefahrenstelle, Bedienungsanleitung beachten

Hinweis. Bitte unbedingt beachten.

Vorsicht! Gefährliche Spannung, Gefahr des elektrischen Schlages

Durchgängige doppelte oder verstärkte Isolierung nach Kategorie II DIN EN 61140.

Konformitäts-Zeichen, bestätigt die Einhaltung der gültigen EU-Richtlinien.

Das Gerät erfüllt die EMV - Richtlinie (89/336/EEC), Norm Standard EN 61326-1. Es erfüllt ebenfalls die Niederspannungsrichtlinie (73/23/EEC), Norm EN61243-3:2010.

Das Gerät erfüllt die WEEE Richtlinie (2002/96/EG).

Die Bedienungsanleitung enthält Informationen und Hinweise, die zu einer sicheren

Bedienung und Nutzung des Gerätes notwendig sind. Vor der Verwendung des Gerätes ist die Bedienungsanleitung aufmerksam zu lesen und in allen Punkten zu befolgen.

Wird die Anleitung nicht beachtet oder sollten Sie es versäumen, die Warnungen und

Hinweise zu beachten, können lebensgefährliche Verletzungen des Anwenders und Beschädigungen des Gerätes verursacht werden.

Bei sämtlichen Arbeiten müssen die Unfallverhütungsvorschriften der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel beachtet werden.

1. Einführung

Die Spannungsprüfer MD 1060 und MD 1160 sind universell einsetzbare Spannungsprüfer mit Drehfeldrichtungsprüfung, Durchgangsprüfung und einpolige Phasenprüfung. Die Spannungsprüfer werden nach den neuesten Sicherheitsvorschriften gebaut und gewährleisten ein sicheres und zuverlässiges Arbeiten.

Die Spannungsprüfer MD 1060 und MD 1160 zeichnen sich durch folgende Punkte aus:

• Gebaut nach EN 61243-3:2010, DIN VDE 0682-401
- Gleich- und Wechselspannungsprüfung bis 690 V
- Helle LED-Anzeige
- Zweipolige Drehfeldrichtungsbestimmung gegen Erde
• Digitale LC-Anzeige (nur MD 1160)
- Einpolige Phasenprüfung
• Durchgangsprüfung
- Automatischen- ein und ausschalten
- Messstellenbeleuchtung mittels weißer LED
• Unverlierbarer Messspitzenschutz
• IP 64 (DIN VDE 0470, Teil 1, EN 60529)

Überprüfen Sie nach dem Auspacken, ob das Gerät unversehrt ist. Im Lieferumfang sind enthalten:

1 St. Spannungsprüfer MD 1060 oder MD 1160
2 St. 4mm Prüfspitzenadapter
2 St. CAT III/ 1000V Prüfspitzenschutz
2 St. 1.5V Batterien (AAA, IEC LR03)
1 St. Bedienungsanleitung

2. Sicherheitsmassnahmen

Die Spannungsprüfer wurden gemäss Sicherheitsbestimmungen für Spannungsprüfer gebaut, überprüft und haben das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung beachten.
⚠️ Die Bedienungsanleitung enthält Informationen und Hinweise, die zu einer sicheren Bedienung und Nutzung des Gerätes notwendig sind. Vor der Verwendung des Gerätes ist die Bedienungsanleitung aufmerksam zu lesen und in allen Punkten zu befolgen.

3. Gefahr des elektrischen Schlages und andere Gefahrenquellen

Um einen elektrischen Schlag zu vermeiden, sind die Vorsichtsmaßnahmen zu beachten, wenn mit Spannungen größer 120 V (60 V) DC oder 50 V (25 V) eff AC gearbeitet wird. Diese Werte stellen nach DIN VDE die Grenze der noch berührbaren Spannungen dar (Werte in Klammern gelten für eingeschränkte Bereiche, z.B. landwirtschaftliche Bereiche).
⚠️ Der Spannungsprüfer darf bei geöffnetem Batterieraum nicht benutzt werden
⚠ Vergewissern Sie sich vor jeder Prüfung, dass die Messleitung und das Messgerät in einwandfreiem Zustand sind. Achten Sie z.B. auf gebrochene Kabel oder evtl. ausgelaufene Batterien.
Das Gerät und Zubehör darf nur an den dafür vorgesehenen Griffbereichen angefasst werden, die Anzeigeelemente dürfen nicht verdeckt werden. Das Berühren der Prüfspitzen ist unter allen Umständen zu vermeiden.
Das Gerät darf nur in den spezifizierten Messbereichen und in Niederspannungsanlagen bis 690 V eingesetzt werden.
Das Gerät darf nur in den dafür bestimmten Messkreiskategorie eingesetzt werden.

⚠ Vor und nach jeder Benutzung muss das Gerät auf einwandfreie Funktion (z.B. an einer bekannten Spannungsquelle) geprüft werden.

⚠️ Die Spannungsprüfer dürfen nicht mehr benutzt werden, wenn eine oder mehrere Funktionen ausfallen oder keine Funktionsbereitschaft erkennbar ist.

⚠️ Prüfungen bei Regen oder Niederschlägen sind nicht zulässig.

Eine einwandfreie Anzeige ist nur im Temperaturbereich von -15°C bis +55°C bei einer relativen Luftfeuchtigkeit kleiner 85% gewährleistet.

⚠️ Wenn die Sicherheit des Bedieners nicht mehr gewährleistet ist, muss das Gerät außer Betrieb gesetzt und gegen ungewollte Benutzung gesichert werden.

⚠️ Die Sicherheit ist nicht mehr gewährleistet bei:

• offensichtlichen Beschädigungen
• wenn das Gerät die gewünschten Messungen/ Prüfungen nicht mehr durchführt
• zu langen und ungünstigen Lagerungsbedingungen
  – Belastungen durch den Transport
• ausgelaufenen Batterien

Das Gerät erfüllt alle EMV Richtlinien. Trotzdem kann es in sehr seltenen Fällen passieren, dass elektrische Geräte von dem Spannungsprüfer gestört werden oder dass der Spannungsprüfer durch andere elektrische Geräte gestört wird.

⚠️ Benutzen Sie das Gerät nie in einer explosive Umgebung
⚠ Das Gerät darf nur von geschulten Personen benutzt werden.
⚠️ Die Betriebssicherheit ist bei Modifizierung oder Umbauten nicht mehr gewährleistet.
Das Gerät darf nur vom autorisierten Servicetechniker geöffnet werden.

4. Bestimmungsgemäße Verwendung

Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Hierzu sind besonders die Sicherheitshinweise, die technischen Daten mit den Umgebungsbedingungen zu beachten.

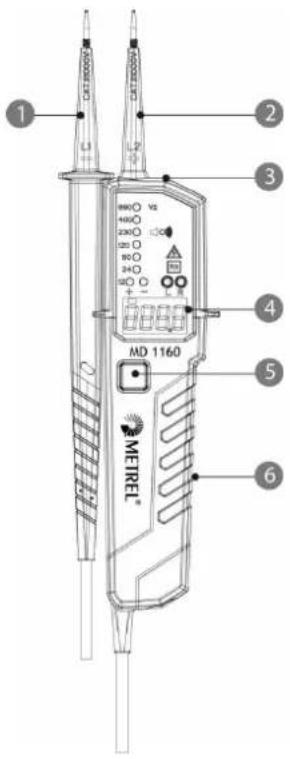

5. Bedienelemente und Anzeigen

1. Prüfspitze L1
2. Prüfspitze L2
3. Messstellenbeleuchtung
4. Display (MD 1160)
5. Taste Messstellenbeleuchtung
6. Gehäuse

Zubehör

1. 4mm Prüfspitze
2. Aufsteckhülse (GS38)
3. Spitzenschultz

Bedienungselemente

1. Öffnung für den Tongeber
2. Einpolige Phasenprüfung, Warnung von gefählicher Spannung
3. Durchgangsprüfung
4. Drehfeldanzeige (links und rechts)
5. LCD Display zur Anzeige von Spannung, Polarität und niedriger Betriebsspannung (MD 1160)
6. LEDs zur Anzeige von 12V und Polarität
7. Spannungsanzeige

6. Vorbereitung von Prüfungen

6.1 Automatisches Einschalten

• Der Spannungsprüfer schaltet sich ein, wenn er Durchgang, eine AC oder DC Spannung über etwa 10V oder mit L2 eine Phase detektiert.
• Das Gerät kann über den Knopf der Messstellenbeleuchtung eingeschaltet werden.

6.2 Automatisches Ausschalten

- Das Gerät schaltet sich automatisch nach etwa 5 Sekunden aus, wenn kein Signal an den Prüfspitzen detektiert wird.

• Die Messstellenbeleuchtung schaltet sich nach etwa 10 Sekunden aus.

7. Durchführung von Prüfungen

7.1 Spannungstest

• Kontaktieren Sie mit den Prüfspitzen das zu messende Objekt
  • Die anliegende Spannung wird mit den LEDs und auf dem LCD (nur MD 1160) angezeigt.
• Der Tongeber schaltet sich oberhalb einer Spannung von etwa 38VAC oder etwa 100 VDC ein.

• Die Polarität wird wie folgt angezeigt:

Wechselspannung (AC): + und - 12V LED leuchten
Positive Gleichspannung (+DC): +12V LED leuchtet
Negative Gleichspannung (-DC): -12V LED leuchtet

Wird die Prüfspitze L2 an ein positives potential (negatives Potential) angelegt, wird +DC (-DC) angezeigt.

Die L oder R LED kann während des Spannungstests aufleuchten.

Bei leeren Batterien leuchte nur die LED „gefährliche Spannung“ bei >50VAC, >120VDC.

7.2 Einpolige Phasenprüfung

Die Funktion ist nicht sichergestellt, wenn die Erdungsbedingungen nicht gut sind. Der einpolige Phasentest darf nicht zur Sicherstellung von Spannungsfreiheit verwendet werden.

- Halten Sie den Spannungsprüfer gut in der Hand. Verbinden Sie die Prüfspitze L2 mit dem Testobjekt. Die Einpolige Phasentest LED leuchtet auf und der Tongeber ertönt, wenn eine Spannung von >100VAC am Testobjekt anliegt.

7.3 Drehfeldprüfung

• Die Drehfeldprüfung zeigt nur zuverlässig an richtig geerdeten Dreiphasensystemen an.
- Halten Sie den Spannungsprüfer gut in der Hand. Verbinden Sie die Prüfspitzen mit dem Testobjekt.
• Die Aussenleiterspannung wird angezeigt
• Die R LED zeigt ein rechtsdrehendes Drehfeld an.
• Die L LED zeigt ein linksdrehendes Drehfeld an.
- Messprinzip: Der Spannungsprüfer detektiert die Reihenfolge der ansteigenden Phasen gegen Erde.

Die Funktion ist nicht sichergestellt, wenn die Erdungsbedingungen nicht gut sind.

7.4 Durchgangstest

⚠ Stellen Sie Spannungsfreiheit des Testobjektes sicher

- Verbinden Sie die Prüfspitzen mit dem Testobjekt. Die LED zur Durchgangsprüfung leuchtet auf und der Tongeber ertönt.

7.5 Messstellenbeleuchtung

- Drücken Sie die Taste Messstellenbeleuchtung. Die LED leuchtet für etwa 10 Sekunden.

8. Batteriewechsel

Es dürfen keine Prüfungen mit offenem Batteriedeckel durchgeführt werden. Wenn beim Kurzschliessen der Prüfspitzen die Durchgangsprüfungs LED nicht mehr aufleuchtet, müssen die Batterien gewechselt werden. Beim MD 1160 zeigt ein Symbol auf dem LCD Display zusätzlich niedrige Batteriespannung an.

Ersetzen Sie die Batterie gegen neue vom Typ AAA/ IEC LR03 1.5V wie folgt.

• Öffnen Sie den Batteriedeckel, z.B. mit einer Münze
• Ziehen Sie die Batterien heraus und setzen Sie neue ein.
  • Schliessen den Batteriedeckel

⚠ Stellen Sie sicher, dass der Batteriedeckel geschlossen ist, bevor Sie Prüfungen vornehmen.

9. Technische Daten

• Spannungsbereich: 12...690V AC (16...400Hz), DC(±)
  • LED Toleranzen nach EN61243-3
• Anzeige „gefährliche Spannung“: LED, >50VAC, >120VDC
• Eigenzeit: < 1s bei 100% der angezeigten Spannung
  • LCD Bereich: 0...690V, AC (16...400Hz), DC(±) (nur MD 1160)
  • LCD Auflösung: 0.1V (0...300V); 1V (300...690V) (nur MD 1160)
  • LCD Toleranz: : ±3%±5dgt (0...690V) (nur MD 1160)
  • LCD Überlaufanzeige: "OL" (nur MD 1160)
• Prüfstromt: Is<3.5mA (at 690V)
• Messvorgang: 30s EIN (Einschaltdauer), 240s AUS (Erholzeit)
  • Batterieverbrauch: etwa 80mA
• Einpolige Phasenprüfung: 100...690V AC (50/60Hz)
  • Drehfeldprüfung: 120...400V Aussleiter zu Erde, AC 50/60Hz
  • Durchgangstest: 0...500kΩ + 50%
• Batterie: 3V (IEC LR03 1.5V x 2)
• Temperaturbereich: Betrieb: -15...55°C; Lager: -20...70°C. Keine Kondensation
  • Luftfeuchte: Max 85% RH
• Höhe: 2000m
• Messkreiskategorie: CAT.III/ 1000V/ CAT. IV 600V
  • Normen: EN61243-3:2010
  • Verschmutzungsgrad: 2
• Schutz: IP 64

10. Reinigung und Lagerung

⚠️ Die Spannungsprüfer benötigen bei einem Betrieb gemäß der Bedienungsanleitung keine besondere Wartung.
⚠ Wird das Gerät über längere Zeit nicht benutzt, müssen die Batterien entnommen werden, um eine Gefährdung oder Beschädigung durch ein mögliches Auslaufen von Batterien zu verhindern
- Vor der Reinigung müssen die Spannungsprüfer von allen Messkreisen getrennt sein.
- Der Spannungsprüfer kann mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gesäubert werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden. Nach dem Reinigen darf das Gerät bis zur vollständigen Abtrocknung nicht benutzt werden.
- Setzen Sie das Gerät nicht direkter Sonne, Regen oder Tau aus.
