MANUALE UTENTE DOI 802 S Arçelik

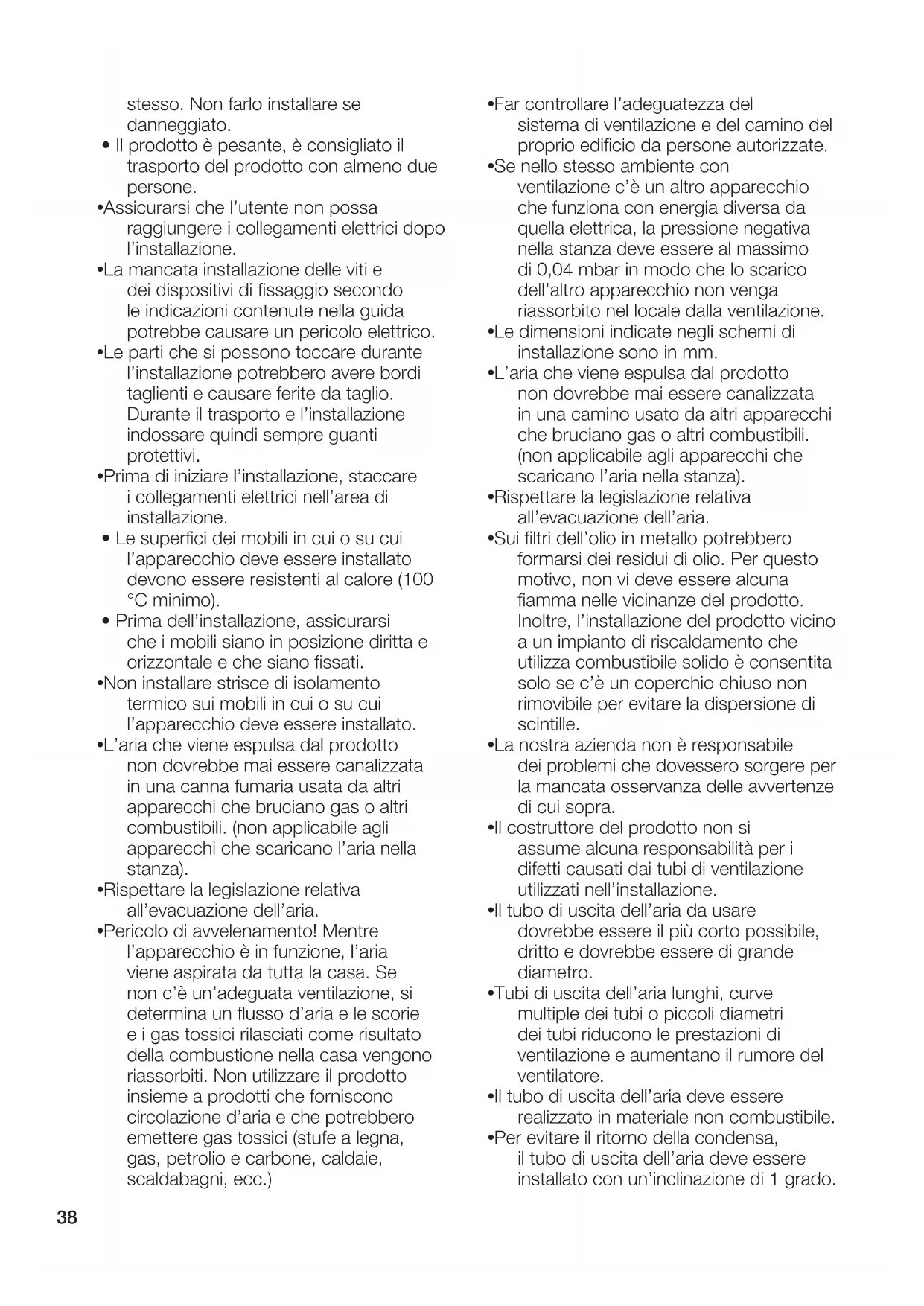

IT- Istruzioni relative alla sicurezza
- Per permettere l'application della garanzia, quello appearecchio devese sere installato da una persona qualificata conformmente alla normativa in vigore. Il produttore non verrà ritenuto responsabile per i danni derivanti da procedure effettuate da persone non autorizzate; la non osservanza di esta regola invalideràanche la garanzia.
- É responsabilità del cliente preparare il luogo in cui delve essere posizionato l'apparecchio e predisporre gli impianti elettrici. Prima di contattare l'assistenza autorizzata, assicurarsi dell'idoneità dell'impianto elettrico. In caso contrario, contattare un elettricista qualificato e un montatore per realizzare le dispositions necessarie.
- Durante l'installazione del prodotto devono essere seguite le regole delle norme locali relative alle installazioni elettriche.
- Prima dell'installazione, rimuovere tutto il materiale d'imballaggio e i documenti all'interno dell'apparecchio e controllare che non vi siano danni all'apparecchio
stesso. Non farlo installare se danneggiato.
- Il prodotto è pesante, è consigliato il trasporto del prodotto con almeno due persone.
- Assicurarsi che l'utente non possa raggiungere i collegamenti elettrici dopo l'infallazione.
La mancata installatione delle viti e dei dispositivi di fissaggio secondo leindicazionicontainute nella guida potrebbe causare un pericolo elettrico.
Le parti che si possono toccare durante l'installazione potrebbero avere bordi taglienti e causare ferite da taglio. Durante il trasporto e l'installazione indossare quindi sempre quanti protettivi. - Prima di iniziare l'infallazione, staccare i collegamenti elettrici nelle'area di installazione.
- Le superfici dei mobili in cui o su cui l'apparecchio deve essere installato devono essere resistenti al calore (100 °C minimo).
- Prima dell'installazione, assicurarsi che i mobili siano in posizione diritta e orizzontale e che siano fissati.
Non installare strisce di isolamento termico sui mobili in cui o su cui l'apparecchio deve essere installato.
L'aria che viene espulsa dal prodotto non dovrebbe mai assere canalizzata in una canna fumaria usata da altri appearecchi che bruciano gas o altri combustibili. (non applicabileagli appearecchi che scaricano l'aria nella stanza).
Rispettare la legislazione relativa all'evacuatione dell'aria. -
Pericolo di avvenamento! Mentre l'apparecchio è in funzione, l'aria viene aspirata da tutte la casa. Se non c'é un'adeguata ventilazione, si determina un flusso d'aria e le scorie e i gas tossici rilasciati come risultato della combustione nella casa vengono riassorbiti. Non utilizzato il prodotto insieme a prodotti che forniscono circolazione d'aria e che potrebbero emettere gas tossici (stufe a legna, gas, petrolio e carbone, caldaie, scaldabagni, ecc.)
-
Far controllare l'adequatezza del sistema di ventilazione e del camino del proprio edificio da personne autorizzate.
Se nello stesso ambiente con ventilazione c'è un altro apparecchio che funzione con energia diversa da quella elettrica, la pressione negativa nellaStanza deveseissere al massimo di 0,04 mbar in modo che lo scarico dell'alto apparecchio non venga riassorbito nel locale alla ventilazione. - Le dimensioni indicate negli schemi di installmente sono in mm.
L'aria che viene espulsa dal prodotto non dovrebbe mai essere canalizzata in una camino usato da altri apparecchi che bruciano gas o altri combustibili. (non applicabileagli apparecchi che scaricano l'aria nella stanza).
Rispettare la legislazione relativa all'evacuatione dell'aria.
Sui filtri dell'olio in metallo potrebbero formarsi dei residui diolio. Per quello motivo, non vi deve essere alcuna fiamma nelle vicinanze del prodotto. Inoltre, l'installazione del prodotto vicino a un impianto di riscaldamento che utilizza combustibile solido è consentita solo se c'é un coperchio chiuso non rimovibile per evitare la dispersione di scintille.
La nostra azienda non è responsabile dei problemi che dovessero sorgere per la mancata osservanza delle awertenze di cui sopra. - Il costruttore del prodotto non si assume alcuna responsabilità per i difetti causati dai tubi di ventilazione utilizzati nell'installazione.
- Il tubo di uscita dell'aria da usare dovrebbe essere il più corto possibile, dritto e dovrebbe essere di grande diametro.
Tubi di uscita dell'aria lunghi, curve multiple dei tubi o piccoli diametri dei tubi riducono le prestazioni di ventilazione e augmentano il rumore del ventilatore. - Il tubo di uscita dell'aria deve essere realizzato in materiale non combustibile.
- Per evitare il ritorno della condensa, il tubo di uscita dell'aria deve essere installato con un'inclinazione di 1 grado.
Dimensioni del prodotto (Figura 1)
Prestare attenzione alle dimensioni del prodotto. Considerare la sua idoneità con i propri mobili. Il prodotto è adatto a 3 diversi tipi di INSTALLazione secondo l'idoneità dei propri mobili. Le installazioni di tipo A, B e C sono descritte di seguito.
A: Installazioneenza albero di circolazione interno
B: Installazione con albero di circolazione, interno
C: Installazione con circolazione esterna
Installazione di tipo A (Installazioneenza albero di circolazione interno)
Preparazione dei mobili su cui verrà eseguita l'installazione: (Figura A2)
Preparare i propri mobili secondo le dimensioni presentate nella figura A2. Nella Figura A2 sono indicate andere le dimensioni di taglio per l'installazione a filo.
Passi per l'installazione di tipo A
- Rimuovere il nastro adesivo sulla plastica del piano d'appoggio descririto nella figura A3, e metterlo nella sua fessura sul retro del piano cottura come molto significato nella figura.
- Togliere completamente i cassetti dei mobili eMETTERe il fornello al suo postosui proprio mobili. (Figura A4)
- Attaccare la plastica del piano d'appoggio alla parete tirandola verso il muroattraverso la fessura praticata nei propri mobili. (Figura A5)
Riposizionareicassetti.(FiguraA6)
Rimuovere il filtro dell'olio in metallo tirandolo versusl'alto. (Figura A7)
Rimuovere la camera di raccolta del liquido come molto nella figura A7. - Posizione are due unità di filtrà a carbone attivo a destra e a sinistra come molto significato nella figura A8.
Ripositionare la camera di raccolta del liquido come lostrato nella figura A9. Completare l'installazione rimettendo il filtro dell'olio in metallo.
Installazione di tipo B (Installazione con albero di circolazione interno)
Preparazione dei mobili su cui verrà eseguita l'installazione: (Figura B2)
Preparare i propri mobili secondo le dimensioni presentate nella figura B2. Nella Figura B2 sono indicate ancche le dimensioni di taglio per l'installazione a filo. Ci si dovrà procurare le parti in plastica della guida dell'aria descritta in questa installatione dal servizio autorizzato o dai rivenditori autorizzati. Queste parti non sono fornite con il prodotto.
Passi per l'installazione di tipo B
- Posizione are la plastica dell'angolo di ventilazione detritto nella figura B3 nella sua fessura sul retro del piano cottura come molto in figura.
- Togliere completeness i cassetti dei propri mobili e mettere il proprio fornello inclinandolo al suo posto sui propri mobili. (Figura A4)
- Attaccare le plastiche lunghe e angolari di ventilazione che dirigeranno l'aria verso il fondo del mobile, e attaccarle alla plastica angolare che si sare attaccata alla parte posteriore del fornello come molto nella figura B5. Per l'attacco alla plastica angolare, è necessario sollevare un po' il piano cottura dal retro. Le parti in plastica della ventilazione devono essere montate come indicato nella figura B6.
- Attaccare la punta dell'uscita di ventilazione alla plastica dell'angolo di ventilazione dalla parte inferiore del proprio mobile, come lostrato nella figura B7.
Ripositionareicassetti.(FiguraB8)
Rimuovere il filtro dell'olio in metallo tirandolo versusl'alto. (Figura B9)
Rimuovere la camera di raccolta del liquido come molto nella figura B9. - Posizione are due unità di filtri a carbone attivo a destra e a sinistra comeismostrato nella figura B10.
Ripositionare la camera di raccolta del liquido come lostrato nella figura B11. Completare l'installazione rimettendo il filtrlo dell'olio in metallo.
Installazione di tipo C (Installazione con circolazione esterna)
Preparazione dei mobili su cui verrà eseguita l'installazione: (Figura C2)
Preparare i propri mobili secondo le dimensioni presentate nella figura C2. Nella Figura C2 sono indicate ancche le dimensioni di taglio per l'installazione a filo. Ci si dovrà procurare le parti in plastica della guida dell'aria descritta in questa installatione dal servizio autorizzato o dai rivenditori autorizzati. Queste parti non sono fornite con il prodotto.
Passi per l'installazione di tipo C
- Posizione are la plastica dell'angolo di ventilazione detritto nella figura C3 nella sua fessura sul retro del piano cottura come migliorato in figura.
- Togliere completeness i cassetti dei propri mobili e mettere il proprio fornello inclinandolo al suo posto sui propri mobili. (Figura C4)
- Attaccare le plastiche lunghe e angolari di ventilazione che dirigeranno l'aria versuso il fondo del mobile, e attaccarle alla plastica angolare che si sare attaccata alla parte posteriore del fornello come molto nella figura C5. Per l'attacco alla plastica angolare, è necessario sollevare un po' il piano cottura dal retro. Le parti in plastica della ventilazione devono essere montate come indicato nella figura C5.
Raggiungere il camino con le parti di ventilazione in base alla sua posizione. - Le parti di ventilazione che è possibile procurarsi dal servizio autorizzato o dai rivenditori autorizzati sono riportate nella tabella alle pagine 12-13. La colonna X1 riportata nella tabella comprende i codici della società "Naber", la colonna X2 comprende i codici del nostro servizio autorizzato.
Collegamento elettrico dell'apparecchio (figura E)
- Collegare l'apparecchio a una presa/ linea di terra protetta da un fusibile compatibile con i valori della tabella "Specifiche tecniche". Far eseguire la messa a terra da un elettricista qualificato durante l'utilizzo del prodotto
con oswana trasformatore. La nostra azienda non sare responsabile di eventuali problematiche derivanti dall'uso del prodottoswana aver effettuato la messa a terra in conformità con le normative locali.
- Prima di iniziare qualsiasi lavoro sull'impianto elettrico, scollegare l'apparecchio dal collegamento elettrico. Rischio di scosse elettriche.
- L'apparecchio dovrè essere collegato alla rete elettrica solo da una persona autorizzata e qualificata. Il produttore non può essere ritenuto responsable per anni che potrebbero verificarsi a seguito della mancata osservanza di queste istruzioni.
- L'apparecchio deve essere installato in modo da poter essere completamente scollegato alla rete elettrica. Lo scollegamento deve essere garantito da un interrottore integrato nell'impianto elettrico fisso, secondo le norme di costruzione.
- Quando in uso,anche la superficie inferiore del fornello si surriscalda.Per evitare danni ai collegamenti elettrici,gli stessi non devono entrare in contatto con la superficie inferiore.
Non far passare i cavi di collegamento sulle superfici calde. In caso contrario, l'isolamento dei cavi potrebbe fondersi e causare incendi a causa di un corto circuito del fornello. Se il cavo elettrico è danneggiato, delve essere sostituito da un elettricista qualificato. Altrimenti c'é il rischio di scosse elettriche, cortocircuiti o incendi! - Durante l'esecuzione del cablaggio, è necessario rispetto le norme elettriche nazionali/locali eutilizzare la presa/linea e la spina appropriata per il fornello. Nel caso in cui i limiti di potenza del prodotto superino la capacité di trasporto di corrente della presa/spina, il prodotto deve essere collegato direttamente all'installazione elettrica fissa perché utilizzato la presa/spina.
- Assicurarsi che il fusabile sia compatibile con il prodotto.
- Il collegamento elettrico deve essere conforme alle normative nazionali.
- I dati dell'alimentazione di rete devono corrispondere a quelli individati sulla
targhetto identificativa del prodotto. La targhetto è posizionata sul fondo del fornello.
-
Il cavo di alimentazione del prodotto deve essere conforme ai valori presentati nella sezione "Specifiche tecniche".
-
Se l'apparecchio dovrà essere collegato direttamente alla rete elettrica: se non è possibile scollegare tutti i poli dell'alimentazione, è necessario collegare un'unità di sezionamento con almeno 3 mm di distance dai contatti (fusibili, interruptori di sicurezza di linea, contatori) e tutti i poli di但这a unità di sezionamento devono essere adiacenti (non trovarsi sopra) all'apparecchio, in conformità alle direttive IEE. La mancata osservanza di但这a istruzione potrebbe causare problemi operativi e invalidare la garanzia del prodotto.
-
Si consiglia una protezione aggiantiva con un interrottore differenziale.
Se l'apparecchio è dotato di cavo di alimentazione e spina:
- eseguire il collegamento elettrico dell'apparecchio collegandolo ad una presa con messa a terra.
Se l'apparecchio ha un cavo di alimentazione, ma non ha una spina:
- collegare l'apparecchio alla rete elettrica come indicate di seguito in base al tipo di cavo di alimentazione. Il tipo di cavo di alimentazione dell'apparecchio è specificato nella sezione "Specifiche tecniche" del manuale operativo.
Se il tipo di cavo di alimentazione usato è a 3 conduttori, per il collegamento monofase:
- (BRW) Marrone = L (Fase)
- (BLU) Blu = N (Neutro)
- (GR/YE) Filo verde/giallo = (E) Messa a terra)
Se il tipo di cavo di alimentazione usato è a 5 conduttori, per il collegamento monofase: Per il collegamento monofase
- (BRW/BLA) Marrone/Nero = L (Fase)
- (BLU/GRE) Blu/Grigio = N (Neutro)
- (GR/YE) Filo verde/giallo = (E) Messa a terra)
Se il tipo di cavo di alimentazione usato è a 5 conduttori, per il collegamento a 2 fasi:
- (BRW) Marrone = L1 (Fase)
- (BLA) Nero = L2 (fase)
- (BLU/GRE) Blu/Grigio = N (Neutro)
- (GR/YE) Filo verde/giallo = (E) ALESSA a terra)
Se il tipo di cavo di alimentazione usato è a 4 conduttori, per il collegamento a 2 fasi:
- (BRW) Marrone = L1 (Fase)
- (BLA) Nero = L2 (fase)
- (BLU) Blu = N (Neutro)
- (GR/YE) Filo verde/giallo = (E) Messa a terra)
Se il tipo di cavo di alimentazione usato è a 5 conduttori, per il collegamento a 3 fasi:
- (BRW) Marrone = L1 (Fase)
- (BLA) Nero = L2 (fase)
- (GRE) Grigio = L3 (Fase)
- (BLU) Blu = N (Neutro)
- (GR/YE) Filo verde/giallo = (E) Messa a terra)
Per la protezione dell'apparecchio contro la combustione:
- Per evitare la formazione di archi elettrici, assicurarsi che la spina del prodotto sia saldamente inserita nella presa di corrente.
Nonutilizzare cavi danneggiati o prolonghe. - Assicurarsi che non ci siano liquidi o umidità sulla presa dove è collegata la spina del prodotto.
Ispezione finale
- Dopo l'installazione, accendere l'alimentazione di rete.
- Leggere il manuale d'uso per il primo utilizzato dell'apparecchio.
- Assicurarsi che agli uomini di cottura si riscaldi e che la ventilazione sia funzionante.
