| Tipo di prodotto | Bilancia elettronica per persone (uso professionale sanitario) |
| Marca | ADE |
| Modello | M321600-210429 |
| Dimensioni (L x l x h) | 400 x 350 x 65 mm |
| Peso netto | 4,2 kg |
| Alimentazione | 4 pile AA 1,5 V o adattatore di rete UES06WOCP-060100SPA (opzionale) |
| Capacità massima | 250 kg |
| Precisione | 100 g (gradino) ; 0-50 kg : ±100 g, 50,1-200 kg : ±200 g, 200,1-250 kg : ±300 g |
| Unità di visualizzazione | kg |
| Display | Schermo LCD con simboli (hold, net, zero, stabilizzazione) |
| Funzioni principali | Pesatura semplice, funzione mamma/bambino, tara, mantenimento della misura (hold), bip (disattivato per default), Bluetooth (opzionale) |
| Accensione | Con tasto ACCESO/SPENTO o toccando la superficie |
| Spegnimento automatico | Dopo 90 s (pile) o 7 min (rete) |
| Materiale dell'involucro | Plastica ABS |
| Classe di protezione | IP20 |
| Condizioni d'uso | Temperatura: da +10°C a +45°C; umidità: 10%-95% UR |
| Pulizia | Panno umido o disinfettante adatto (evitare alcol sullo schermo) |
| Manutenzione | Revisione consigliata ogni 3-5 anni da personale autorizzato |
| Accessori inclusi | 4 pile AA, 4 piedini di livellamento, custodia per trasporto, manuale d'uso |
| Accessori opzionali | Adattatore di rete (rif. H2870-006), custodia per trasporto (rif. MZ10062) |
| Garanzia | 2 anni (ricambi e manodopera), escluse pile e usura normale |
| Norme e certificazioni | CE, dispositivo medico, parte applicata tipo BF |
| Produttore | ADE Germany GmbH, Amburgo, Germania |
Domande frequenti - M321600-210429 ADE
Domande degli utenti su M321600-210429 ADE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Bilance in formato PDF gratuitamente! Trova il tuo manuale M321600-210429 - ADE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. M321600-210429 del marchio ADE.
MANUALE UTENTE M321600-210429 ADE
IT Istruzioni d'uso – Bilancia pesapersone 71
NL Handleiding– Elektronische vloerweegschaal 88
Destinazione d'uso 72
Avvisi per la sicurezza 72
2.1 Avvisi generali per la sicurezza....72
2.2 Simboli di sicurezza 74
Ambito della fornitura....75
Panoramica 75
4.1 Descrizione dei tasti e delle funzioni 76
4.2 Simboli del display 76
Messa in funzione della bilancia....76
Come funziona 77
Utilizzo della bilancia 77
7.1 Avviamento della bilancia....77
7.2 Spegnimento della bilancia 77
7.3 Pesare in modo corretto....77
7.4 Funzione Madre/Bambino 78
7.5 Segnale acustico....78
7.6 Bluetooth....78
Cura e manutenzione 79
8.1 Pulizia 79
8.2 Disinfezione....79
8.3 Sterilizzazione....79
8.4 Messaggi di errore e altri problemi....80
8.5 Maintenance....80
8.6 Condizioni di conservazione e trasporto 81
8.7 Accessori....81
8.8 Smaltimento 81
8.9 Garanzia 81
Dati tecnici 82
Spiegazione dei simboli....83
Compatibilità elettromagnetica 84
Marcatura CE e dichiarazione di conformità....87
Informazioni di contatto del fabbricante 87

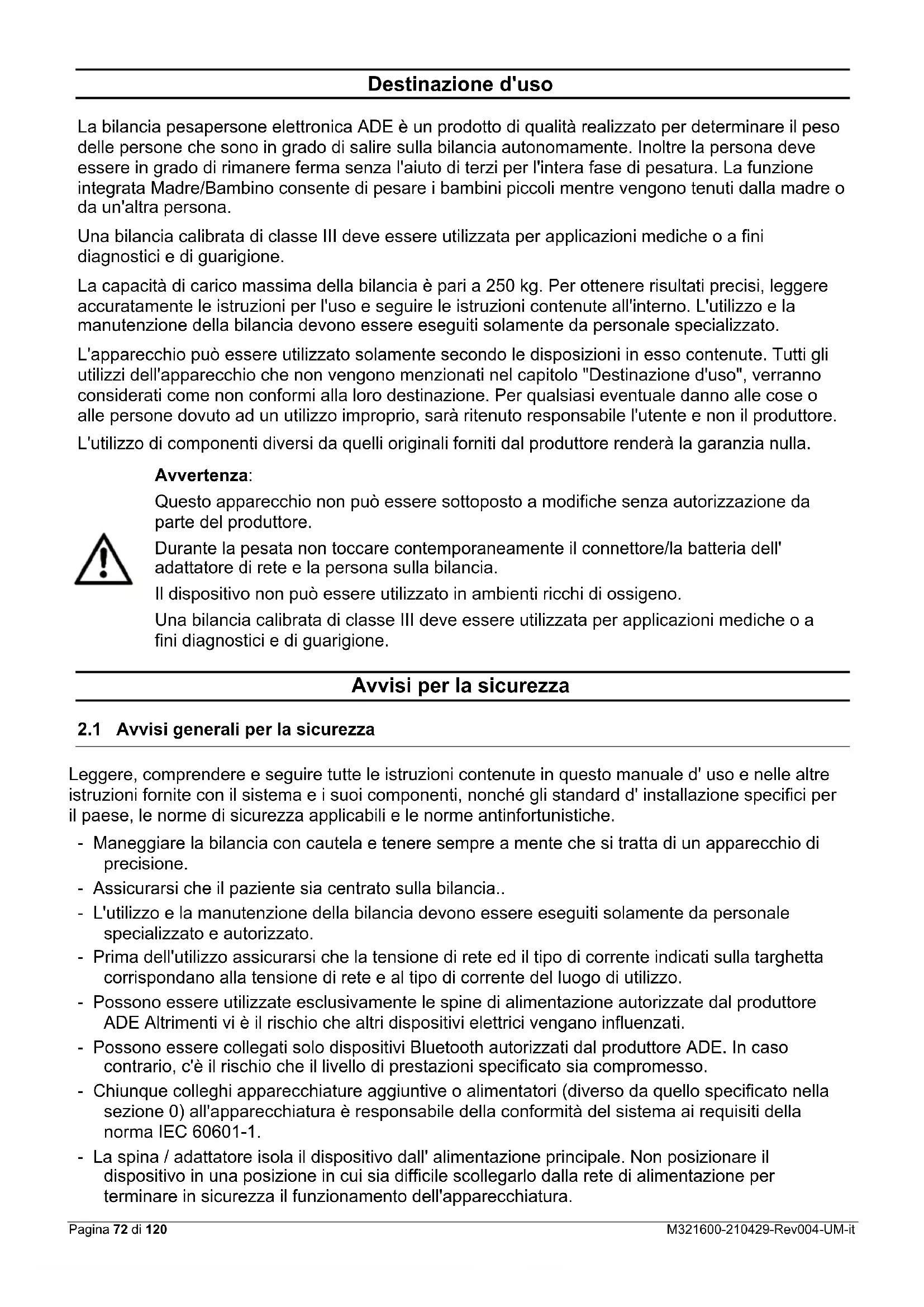

Destinazione d'uso
La bilancia pesapersone elettronica ADE è un prodotto di qualità realizzato per determinare il peso delle persone che sono in grado di salire sulla bilancia autonomamente. Inoltre la persona deve essere in grado di rimanere ferma senza l'aiuto di terzi per l'intera fase di pesatura. La funzione integrata Madre/Bambino consente di pesare i bambini piccoli mentre vengono tenuti dalla madre o da un'altra persona.
Una bilancia calibrata di classe III deve essere utilizzata per applicazioni mediche o a fini diagnostici e di guarigione.
La capacità di carico massima della bilancia è pari a 250 kg. Per ottenere risultati precisi, leggere accuratamente le istruzioni per l'uso e seguire le istruzioni contenute all'interno. L'utilizzo e la manutenzione della bilancia devono essere eseguiti solamente da personale specializzato.
L'apparecchio può essere utilizzato solamente secondo le disposizioni in esso contenute. Tutti gli utilizzi dell'apparecchio che non vengono menzionati nel capitolo "Destinazione d'uso", verranno considerati come non conformi alla loro destinazione. Per qualsiasi eventuale danno alle cose o alle persone dovuto ad un utilizzo improprio, sarà ritenuto responsabile l'utente e non il produttore.
L'utilizzo di componenti diversi da quelli originali forniti dal produttore renderà la garanzia nulla.
Avvertenza:
Questo apparecchio non può essere sottoposto a modifiche senza autorizzazione da parte del produttore.
Durante la pesata non toccare contemporaneamente il connettore/la batteria dell'adattatore di rete e la persona sulla bilancia.
Il dispositivo non può essere utilizzato in ambienti ricchi di ossigeno.
Una bilancia calibrata di classe III deve essere utilizzata per applicazioni mediche o a fini diagnostici e di guarigione.
Avvisi per la sicurezza
2.1 Avvisi generali per la sicurezza
Leggere, comprendere e seguire tutte le istruzioni contenute in questo manuale d'uso e nelle altre istruzioni fornite con il sistema e i suoi componenti, nonché gli standard d'installazione specifici per il paese, le norme di sicurezza applicabili e le norme antinfortunistiche.
- Maneggiare la bilancia con cautela e tenere sempre a mente che si tratta di un apparecchio di precisione.
- Assicurarsi che il paziente sia centrato sulla bilancia..
- L'utilizzo e la manutenzione della bilancia devono essere eseguiti solamente da personale specializzato e autorizzato.
- Prima dell'utilizzo assicurarsi che la tensione di rete ed il tipo di corrente indicati sulla targhetta corrispondano alla tensione di rete e al tipo di corrente del luogo di utilizzo.
- Possono essere utilizzate esclusivamente le spine di alimentazione autorizzate dal produttore ADE Altrimenti vi è il rischio che altri dispositivi elettrici vengano influenzati.
- Possono essere collegati solo dispositivi Bluetooth autorizzati dal produttore ADE. In caso contrario, c'è il rischio che il livello di prestazioni specificato sia compromesso.
- Chiunque colleghi apparecchiature aggiuntive o alimentatori (diverso da quello specificato nella sezione 0) all'apparecchiatura è responsabile della conformità del sistema ai requisiti della norma IEC 60601-1.
-
La spina / adattatore isola il dispositivo dall'alimentazione principale. Non posizionare il dispositivo in una posizione in cui sia difficile scollegarlo dalla rete di alimentazione per terminare in sicurezza il funzionamento dell'apparecchiatura.
-
Collocare il cavo di alimentazione tra la bilancia e la connessione di rete, in modo tale da non inciamparvi sopra.
- Collocare il cavo di alimentazione tra la bilancia e la connessione di rete, in modo tale da prevenire il rischio di strangolamento.
- Non trascinare mai la bilancia avanti e indietro sulla superficie d'appoggio, poiché ciò potrebbe danneggiare le celle di carico.
- Utilizzare il dispositivo solo nelle condizioni ambientali consentite.
- Non esporre la bilancia a temperature elevate, o tramite i dispositivi nelle vicinanze oppure tramite la luce solare. Il display a cristalli liquidi potrebbe danneggiarsi.
- Utilizzare la bilancia a temperature ambientali costanti ed evitare l'esposizione a correnti d'aria, poiché altrimenti i risultati di misurazione potrebbero essere falsati.
- Dopo la conservazione in condizioni estreme, è necessario attendere almeno 60 minuti prima che la bilancia si sia acclimatata ed è pronta per l'uso previsto.
- Collocare la bilancia il più lontano possibile da altri dispositivi o fonti che generano disturbi elettromagnetici o di natura diversa, poiché ciò potrebbe falsare i risultati di misurazione.
- Utilizzare solo accessori e periferiche approvate.
- Prima di effettuare la pulizia del dispositivo, scollegare il cavo di alimentazione dalla presa di corrente.
- Non immergere l'apparecchio in acqua o altri liquidi.
- Se la bilancia non viene utilizzata per un lungo periodo, deve essere pulita e conservata in una pellicola protettiva. È preferibile l'aggiunta di un agente essiccante.
- Rimuovere le batterie se la bilancia non viene utilizzata per un lungo periodo di tempo.
- In caso di problemi con questo dispositivo, ad esempio durante la configurazione, la manutenzione o l'utilizzo, contattare il servizio di assistenza clienti autorizzato. Non aprire o riparare l'apparecchio da soli.
- Informare il servizio di assistenza clienti autorizzato in caso di operazioni o eventi imprevisti.
NON utilizzare la bilancia:
- se il cavo di alimentazione è danneggiato;
- se il cavo di alimentazione non funziona;
- se il vano batteria presenta rigonfiamenti innaturali;
- dopo una lunga conservazioni in ambienti umidi.
In questi casi rivolgersi al servizio clienti autorizzato.
Simbolo Significato Simbolo Significato
Tenere lontano da neonati e bambini piccoli! Non tirare sulla testa!
Vi è pericolo di soffocamento!
Osservare la polarità corretta. Vi è pericolo di esplosione!
Non danneggiare le batterie/gli accumulatori. Vi è pericolo di esplosione!
Le batterie/gli accumulatori non sono giocattoli. Vi è pericolo di soffocamento!
Non gettare le batterie/gli accumulatori nel fuoco. Vi è pericolo di esplosione!
Non danneggiare le batterie/ gli accumulatori. Vi è pericolo di esplosione!
Tenere il dispositivo fuori dalla portata dei bambini e degli animali domestici per evitare l'inalazione o la deglutizione di piccole parti.
Se siete allergici alla plastica/gomma, non usate questo dispositivo.
Ambito della fornitura
Controllare l'ambito della fornitura immediatamente al ricevimento della bilancia per verificarne la completezza.
- Bilancia - 4 batterie tipo AA da 1,5 V
- 4 piedini di livellamento - Custodia per il trasporto
- Istruzioni per l'uso con Dichiarazione di conformità

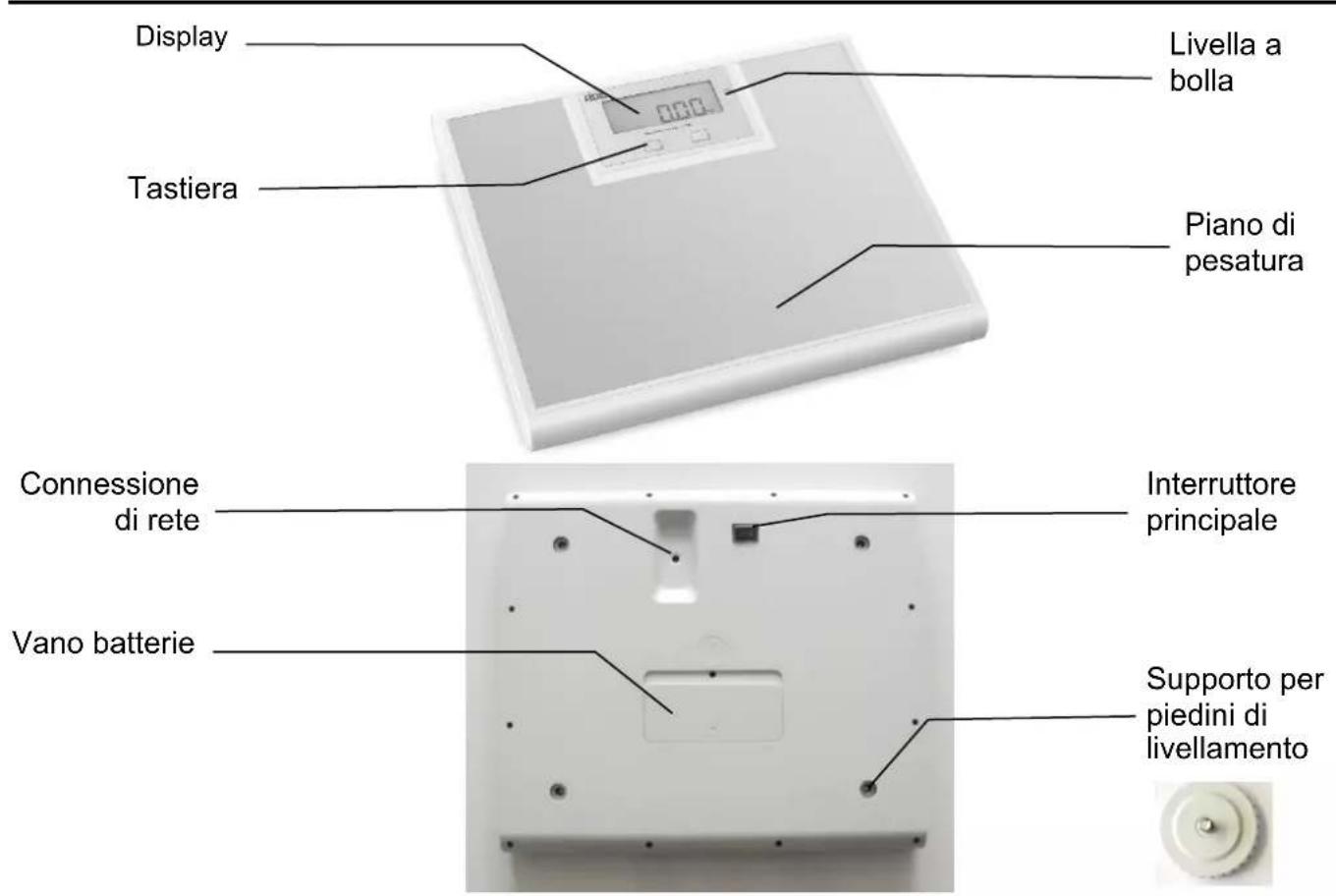

Panoramica
| Simbolo Descrizione Funzione | ||
 | Accensione/Spegnimento | Tasto di Accensione/Spegnimento ⏻ : Con questo tasto si accende la bilancia. |
 | M/C | Tasto Madre/Bambino:Attiva la funzione madre/bambino. |
4.2 Simboli del display
| Simbolo | Significato |
 | Funzione Madre/Bambino: Il simbolo compare quando la funzione Madre/Bambino è attivata. |
| "kg" | Unità di massa: Il peso sul display viene visualizzato in chilogrammi. |
| "Net" | Funzione Tara: Il simbolo compare quando la funzione Tara è attivata. Nel display viene visualizzato il peso netto.Funzione Madre/Bambino: Il simbolo compare quando viene visualizzato il peso netto del bambino. |
| >0< | La bilancia è azzerata. |
| ~ | Il risultato di pesatura è stabile. |
Messa in funzione della bilancia
Rimuovere con cautela la bilancia dalla confezione e rimuovere tutti i materiali di imballaggio.
Capovolgere la bilancia ed avvitare i 4 piedini di livellamento nella filettatura prevista a tale scopo sul lato inferiore della bilancia.
Inserire le 4 batterie in dotazione di tipo AA da 1,5 V nel vano batteria. Quando si inseriscono le batterie prestare attenzione alla polarità corretta (come mostrato nel vano batteria) e assicurarsi che l'isolamento delle batterie sia integro.
Per il funzionamento della rete collegare il cavo di alimentazione opzionale alla connessione di rete.
Accendere la bilancia mediante l'interruttore principale. A questo punto la bilancia è pronta per l'uso.
Posizionare la bilancia su una superficie piana e stabile.
Orientare la bilancia mediante i piedini di livellamento. Assicurarsi che la bolla d'aria della livella si trovi al centro del riquadro nero.
Controllare la posizione orizzontale della bilancia ad ogni cambiamento della collocazione!
Come funziona
Le forze meccaniche che agiscono sulla bilancia vengono trasformate in segnali elettrici misurabili e valutabili dalle celle di carico. Il risultato della pesatura viene visualizzato continuamente.
Utilizzo della bilancia
7.1 Avviamento della bilancia
7.1.1 Interruttore principale
L'interruttore principale sul lato inferiore della bilancia deve essere acceso. L'interruttore serve solamente per la sicurezza della bilancia durante il trasporto.
7.1.2 Mediante il tasto
Premere brevemente il tasto di Accensione/Spegnimento per accendere la bilancia.
La bilancia dopo una breve prova di funzionamento mostra "0,00 kg" ed il simbolo >0<.
A questo punto la bilancia è pronta per l'uso.
La bilancia si avvia automaticamente nell'ultima funzione utilizzata. Quando la bilancia viene utilizzata per la prima volta si avvia automaticamente nella funzione Hold.
7.1.3 Toccare per avviare
Caricare brevemente la superficie di pesatura della bilancia, "picchiettandola" delicatamente con il piede. Se la procedura viene eseguita correttamente seguirà una breve prova di funzionamento, al cui termine la bilancia visualizza "0,00 kg" ed il simbolo >0<. La bilancia è pronta per l'uso.
7.2 Spegnimento della bilancia
7.2.1 Spegnimento automatico
La bilancia passa automaticamente in modalità standby dopo 90 secondi con il funzionamento a batteria e dopo 7 minuti con il funzionamento tramite la rete elettrica.
7.2.2 Mediante il tasto
Tenere premuto il tasto di Accensione/Spegnimento per circa 2 secondi per spegnere la bilancia.
La bilancia memorizza automaticamente l'ultima funzione utilizzata.
7.3 Pesare in modo corretto
Accendere la bilancia senza carico. Attendere fino a quando sul display della bilancia non compare "0,00 kg" ed il simbolo >0<.
Posizionarsi sulla superficie di pesatura e rimanere fermi il più possibile. Il peso può essere letto direttamente dopo aver raggiunto la stabilità.
7.4 Funzione Madre/Bambino
Accendere la bilancia senza carico. Attendere fino a quando sul display della bilancia non compare "0,00 kg" ed il simbolo >0<.
Premere il tasto M/C. Il simbolo M/C compare sul display. Posizionarsi sulla bilancia e restare fermi il più possibile. La bilancia memorizza il peso e visualizza "0,00 kg". Inoltre compare il simbolo Net. Con la bilancia senza carico il peso specifico viene visualizzato in negativo.
A questo punto prendere un bambino in braccio e caricare di nuovo la superficie di pesatura.
Il peso viene automaticamente stabilizzato ed il peso del bambino viene visualizzato. Con la bilancia senza carico il peso continua a lampeggiare mentre viene visualizzato il simbolo Hold.
7.5 Segnale acustico
NOTA: Il segnale acustico è disattivato per impostazione predefinita. Se lo si desidera, è possibile attivare la funzione. Si prega di richiedere le istruzioni estese.
Se attivato, viene emesso un segnale acustico quando...
...la bilancia è sovraccarica.
...la bilancia è sottocarica.
...viene premuto un tasto.
7.6 Bluetooth
NOTA: Il modulo Bluetooth (opzionale) è disabilitato in fabbrica.
Le informazioni sull'attivazione e l'impostazione dell'interfaccia Bluetooth, così come l'accoppiamento con altri dispositivi, saranno annunciate solo quando i dispositivi Bluetooth approvati dall'ADE saranno disponibili.
Cura e manutenzione
8.1 Pulizia
Pulire il dispositivo se necessario.
Scollegare la spina di alimentazione prima di pulire la bilancia. Utilizzare solo un panno umido o un normale disinfettante per la pulizia. Non utilizzare detergenti liquidi aggressivi, detergenti abrasivi o acidi.
Assicurarsi che nessun detergente liquido o acqua penetri nella bilancia e seguire sempre le istruzioni per l'uso del produttore.
8.2 Disinfezione
Il display è fatto di polimetilmetacrilato (PMMA). Il PMMA è sensibile all'alcool e può diventare opaco se si usano disinfettanti inadeguati.
Utilizzare solo disinfettanti adatti alle superfici sensibili. I disinfettanti adatti sono disponibili presso i rivenditori specializzati.
Assicurarsi che il disinfettante sia adatto alle superfici sensibili e al polimetilmetacrilato (PMMA).
Seguire le istruzioni del disinfettante.
Disinfettare il dispositivo a intervalli regolari utilizzando un panno morbido inumidito con un disinfettante adatto.
| Componente Intervallo | |
| Tray, Alloggiamento, controlli e display Se necessario | |
8.3 Sterilizzazione
Non sterilizzare il dispositivo.
8.4 Messaggi di errore e altri problemi
8.4.1 Problemi
| Problema Causa Intervento | ||
| Il display non mostra nulla. | La bilancia si è spenta automaticamente. | "Picchiettare" o accendere la bilancia. |
| Il display non mostra nulla. | L'interruttore principale non è acceso. | Accendere l'interruttore principale. |
| Il display non mostra nulla. | La bilancia non è collegata alla rete elettrica. | Collegare la bilancia alla rete elettrica con il cavo di alimentazione opzionale. |
| Il display non mostra nulla. | La batteria è scarica. | Inserire batterie nuove. |
| Il display non mostra nulla. | Non sono inserite batterie. | Inserimento delle batterie. |
| La visualizzazione del display mostra caratteri criptici. | Il display è in "modalità Turning". | Premere il tasto Turning. |
| La bilancia traballa. | La bilancia non è livellata correttamente. | Regolare i piedini di livellamento. Controllare la posizione orizzontale con la livella a bolla. |
8.4.2 Messaggi di errore
| Messaggio di errore Descrizione Soluzione del problema | ||
| [Lo] Batteria scarica. Inserire batterie nuove. | Utilizzare la bilancia tramite la rete elettrica. | |
| [uLoad] Sottocarico (-20d) | Spegnere e accendere di nuovo la bilancia. | |
| [oLoad] Sovraccarico (-9d) | Scaricare la bilancia. Punto zero di riferimento o capacità di pesatura superata | |
| [no 0.00] Nessun punto zero disponibile. | Azzerare la bilancia. | |
8.5 Maintenance
Per garantire una misurazione corretta, la manutenzione e la riparazione devono essere effettuate solo da personale autorizzato.
Per evitare il livello di precisione previsto, il prodotto deve essere impostato con cura e la manutenzione deve essere effettuata regolarmente. Raccomandiamo di fare la manutenzione ogni 3 o 5 anni, a seconda della frequenza di utilizzo della bilancia.
8.6 Condizioni di conservazione e trasporto
Conservare tutti i materiali di imballaggio originali e i componenti per una possibile restituzione della bilancia per prevenire danni durante il trasporto; quest'ultimi non sono inclusi nella garanzia.
Scollegare tutti i cavi prima del trasporto e spegnere la bilancia dall'interruttore di alimentazione situato nel lato posteriore per prevenire danni.
8.7 Accessori
| Articolo | Descrizione dell'articolo | Numero articolo |
| Cavo di alimentazione a spina | UES06WOCP-060100SPA | H2870-006 |
| Custodia per il trasporto | MZ10062 | MZ10062 |
8.8 Smaltimento
Le vecchie apparecchiature elettriche ed elettroniche non vanno gettate assieme ai rifiuti domestici. I dispositivi muniti di questa etichettatura non devono essere smaltiti insieme ai rifiuti residui, bensì devono essere riciclati.
Rimuovere tutte le batterie e gli accumulatori (se possibile) dalle apparecchiature e portarle al centro di smaltimento per le batterie.
Assicurarsi che vengano smaltite solo le batterie scariche o quelle con poli isolati in modo da evitare cortocircuiti!
8.9 Garanzia
A partire dalla data d'acquisto si ha una garanzia di due anni per difetti di materiale e di fabbricazione; la bilancia viene riparata o sostituita (conservare la ricevuta). Tutte le parti rimovibili come le batterie, il cavo, il cavo di alimentazione, gli accumulatori ecc. sono escluse dalla garanzia. La garanzia non copre la normale usura o i danni causati da incidenti o dall'uso improprio. Eventuali diritti di garanzia o responsabilità sono validi solo se si utilizzano accessori e ricambi originali ADE. I prodotti aperti da persone non autorizzate sono esclusi dalla garanzia.
I clienti stranieri devono contattare il rivenditore locale per ottenere la garanzia.
Dati tecnici
Alimentazione
| Funzionamento a rete elettrica: | Utilizzare solo con l' adattatore di rete UES06WOCP-060100SPA |
| Tensione di rete: | 100 – 240 V AC, 0.2A |
| Frequenza: | 50/60 Hz |
| Cavo di alimentazione: | 6 V DC |
| Consumo energetico: | 1.0 A (max.) |
| Funzionamento a batteria: | 4 x 1.5 V AA batterie alcaline(> 5000 misurazioni / >100 h tempo di funzionamento) |
Portata
| Portata max.: | 250 kg |
| Divisione: | 100 g |
| Accuratezza: | 0≤50,0kg: 50,1kg≤200,0kg: 200,1≤250,0kg: ±100g ±200g ±300g |
Condizioni ambientali
| Temperatura di esercizio: | +10°C a +45°C |
| Temperatura di conservazione e di trasporto: | -20°C a +60°C |
| Umidità atmosferica: | 10% - 95% RH |
| Pressione atmosferica: | 700 hPa - 1060 hPa |
Classificazione delle apparecchiature
| Modalità di funzionamento: | Funzionamento continuo |
| Grado di protezione: | Parte applicata del tipo B |
| Modalità di alimentazione a batteria: | Apparecchiatura ME alimentata internamente |
| Modalità di carica mediante adattatore CA: | Apparecchiatura ME di categoria II |
Software: La versione del software viene visualizzata quando la bilancia è accesa.
Radio:
| Frequenza: | 2402 MHz a 2483.5 MHz |
| Potenza di trasmissione: | +4 dbm |
| Portata: | 10 metri |
Alloggiamento
| Dimensioni: | 400 x 350 x 65 mm |
| Peso specifico: | 4.2 kg |
| Materiale: | ABS plastic |
| Classe di protezione | IP20; apparecchio è protetto contro corpi solidi estranei del diametro ≥ 12,5 mm. Non è protetto contro le gocce d'acqua. |
Service Durata: Il design offre una vita utile di 8 anni.
Spiegazione dei simboli
Simbolo Significato
Manuale d'istruzioni
Osservare le istruzioni per l'uso
Produttore
Data di produzione
Marchio CE
Numero di serie
0044 Numero dell'organismo notificato registrato come dispositivo medico
Parte di applicazione tipo BF
AC / ∼
Corrente alternata
DC / ---
Corrente continua
Avvertenza
Compatibilità elettromagnetica
Le apparecchiature elettriche sono soggette a particolari precauzioni EMC e devono essere installate e messe in funzione secondo le seguenti linee guida.
Le apparecchiature RF portatili e mobili (ad esempio i telefoni cellulari) possono influire sui dispositivi elettrici.
L'uso di accessori di altri produttori può comportare un aumento delle emissioni o una ridotta immunità alle interferenze del dispositivo. Non utilizzare telefoni cellulari o dispositivi simili che emettano campi elettromagnetici vicino al prodotto. Ciò potrebbe influire sulla funzionalità del prodotto.
Linee guida e dichiarazione del fabbricante - Emissioni elettromagnetiche
| Il PRODOTTO è destinato al funzionamento in ambiente elettromagnetico specificato di seguito. Il cliente o l'utilizzatore del PRODOTTO deve assicurarsi che sia utilizzato in tale ambiente. |
| Misure di trasmissione Conformità Ambiente elettromagnetico – Linee guida | ||
| Emissioni RF secondo CISPR 11/EN55011 | Gruppo 2 | L'apparecchiatura deve emettere energia elettromagnetica per svolgere la funzione prevista. I dispositivi elettronici nelle vicinanze possono essere influenzati. |
| Emissioni RF secondo CISPR 11/EN55011 | Categoria B | Il PRODOTTO è destinato all'uso in tutti gli impianti, comprese le aree residenziali e quelle direttamente connesse ad una rete di pubblica utilità che fornisce anche edifici adibiti ad uso residenziale. |
| Armoniche secondo IEC 61000-3-2 | Categoria A | |
| Fluttuazioni di tensione/flicker secondo IEC 61000-3-3 | idoneo | |
Linee guida e dichiarazione del fabbricante - Immunità elettromagnetica
NOTA: UT è la tensione di rete CA prima dell'applicazione del livello di prova.
Il PRODOTTO è destinato al funzionamento in ambiente elettromagnetico specificato di seguito. Il cliente o l'utilizzatore del PRODOTTO deve assicurarsi che sia utilizzato in tale ambiente.
| Prove di immunità | Livello di prova IEC 60601 | Livello di conformità | Ambiente elettromagnetico - Linee guida |
| Scariche elettrostatiche (ESD) secondo IEC 61000-4-2 | Scarica a contatto ± 8 kV Scarica in aria ± 15 kV | Scarica a contatto ± 8 kV Scarica in aria ± 15 kV | I pavimenti devono essere in legno, cemento o piastrellati in ceramica. Se il pavimento è in materiale sintetico, l'umidità relativa deve essere almeno del 30%. |
| disturbi elettrici transitori veloci/burst secondo IEC 61000-4-4 | Per reti di alimentazione ± 2 kV Per conduttori di entrata e uscita ± 1 kV | Per reti di alimentazione ± 2 kV Per conduttori di entrata e uscita ± 1 kV | La qualità della tensione di alimentazione deve corrispondere a quella di un tipico ambiente aziendale o ospedaliero. |
| Sovratensioni (Surge) secondo IEC 61000-4-5 | Fase-fase ± 1 kV Fase-terra ±2 kV | Fase-fase ± 1 kV Fase-terra ±2 kV | La qualità della tensione di alimentazione deve corrispondere a quella di un tipico ambiente aziendale o ospedaliero. |
| Cali di tensione interruzioni di breve durata e fluttuazioni della tensione di alimentazione secondo IEC 61000-4-11 | 0% UT per 1/2 periodo (calo al 100%) 0% UT per 1 periodo (calo al 100%) 40% UT per 5 periodi (calo al 60%) 70% UT per 25 periodi (calo al 30%) 80% UT per 250 periodi (calo al 20%) 0% UT per 250 periodi (interruzione di breve durata) | 0% UT per 1/2 periodo (calo al 100%) 0% UT per 1 periodo (calo al 100%) 40% UT per 5 periodi (calo al 60%) 70% UT per 25 periodi (calo al 30%) 80% UT per 250 periodi (calo al 20%) 0% UT per 1 250 periodi (interruzione di breve durata) | La qualità della tensione di alimentazione deve corrispondere a quella di un tipico ambiente aziendale o ospedaliero. Se l'utente del PRODOTTO richiede il funzionamento continuo anche quando si verificano interruzioni dell'alimentazione, si consiglia di alimentare il PRODOTTO tramite un'alimentazione elettrica continua o tramite batteria. |
| Campo magnetico alla frequenza di alimentazione (50/60 Hz) secondo IEC 61000-4-8 | 30 A/m 30 A/m | I campi magnetici a frequenza di alimentazione dovrebbero corrispondere alle proprietà di un tipico sito di installazione in unambiente commerciale o clinico. |
| Linee guida e dichiarazione del fabbricante - Immunità elettromagnetica |
| Il PRODOTTO è destinato al funzionamento in ambiente elettromagnetico specificato di seguito. Il cliente o l'utilizzatore del PRODOTTO deve assicurarsi che sia utilizzato in tale ambiente. |
| Prove di immunità | Livello di provaIEC 60601 | Livello diconformità | Ambiente elettromagnetico – Linee guida |
| Variabili diinterferenze RFcondotte secondoIEC 61000-4-6 | 3 VrmsDa 150 kHz a80 MHz | 3 Vrms | Le apparecchiature radio portatili e mobili inclusi i cavi nonvengono utilizzati vicino al prodotto ad una distanza minorerispetto alla distanza di protezione consigliata, calcolatamediante l'equazione applicabile alla frequenza.Distanza di protezione consigliata: d = 1,2 |
| Variabili diinterferenzeemesse secondoIEC 61000-4-3 | 10 V/mDa 80 MHz a2,7 GHz | 10 V/m | d = 1,2 da 80 MHz a 800 MHz d = 2,3 da 800 MHz a 2,7 GHzdove P è la potenza nominale del trasmettitore in watt (W)secondo le informazioni del produttore del trasmettitore e d è ladistanza di protezione consigliata in metri (m).L'intensità di campo dei radiotrasmettitori fissi secondoun'ispezione in loco a è inferiore a tutte le frequenze al livello diconformità.bIn prossimità di dispositivi contrassegnati dal seguente simbolo possono verificarsi interferenze. |
NOTA 1 In presenza di 80 MHz e 800 MHz si applica il valore più alto.
NOTA 2 Queste linee guida potrebbero non essere applicabili in tutte le situazioni. La propagazione delle onde elettromagnetiche è influenzata dall'assorbimento e dalla riflessione di edifici, oggetti e persone.
a L'intensità di campo dei trasmettitori fissi, come le stazioni base per radiotelefoni e servizi radio-mobili terrestri, radio amatoriali, trasmettitori radio AM e FM e trasmettitori TV in teoria non può essere calcolata con accuratezza. Al fine di determinare l'ambiente elettromagnetico causato da trasmettitori RF fissi, si consiglia di ispezionare il sito di installazione. Se l'intensità di campo determinata nel sito di installazione del PRODOTTO supera il livello di conformità sopra indicato, il PRODOTTO deve essere monitorato per il suo normale funzionamento in ogni luogo di utilizzo. Se si osservano caratteristiche di prestazione insolite, può essere necessario adottare ulteriori misure, come il riorientamento o l'implementazione del PRODOTTO.
b L'intensità di campo è inferiore a 3 V/m nell'intervallo di frequenza da 150 kHz a 80 MHz.
Distanze di protezione consigliate tra apparecchiature di comunicazione RF portatili e mobili ed il PRODOTTO
Il PRODOTTO è destinato al funzionamento in un ambiente elettromagnetico in cui le variabili di interferenza RF emesse vengono controllate. Il cliente o l'utilizzatore del PRODOTTO può aiutare a prevenire interferenze elettromagnetiche, rispettando la distanza minima tra le apparecchiature di comunicazione RF portatili e mobili (trasmettitori) e il PRODOTTO come indicato di seguito in base alla potenza di uscita massima consigliata per l'apparecchiatura di comunicazione.
| Potenza nominale del trasmettitore (W) | Distanza di protezione in base alla frequenza di trasmissione (m) | ||
| Da 150 KHz a 80 MHz d = 1,2 | Da 80 MHz a 800 MHz d = 1,2 | Da 800 MHz a 2,7 MHz d = 2,3 | |
| 0,01 0,12 0,12 0,23 | |||
| 0,1 0,38 0,38 0,73 | |||
| 1 1,2 1,2 2,3 | |||
| 10 3,8 3,8 7,3 | |||
| 100 12 12 23 | |||
Per i trasmettitori la cui potenza nominale non è indicata nella tabella qui sopra, la distanza può essere determinata utilizzando l'equazione appartenente alla rispettiva colonna, dove P è la potenza nominale del trasmettitore in watt (W) secondo le specifiche del produttore del trasmettitore.
NOTA 1 Per il calcolo della distanza di protezione consigliata dai trasmettitori nella gamma di frequenza da 80 MHz a 2,7 GHz, è stato utilizzato un fattore aggiuntivo di 10/3 per ridurre la probabilità che un'apparecchiatura di comunicazione portata involontariamente nell'area del paziente possa provocare un'interferenza.
NOTA 2 Queste linee guida potrebbero non essere applicabili in tutte le situazioni. La propagazione delle onde elettromagnetiche è influenzata dall'assorbimento e dalla riflessione di edifici, oggetti e persone.
I prodotti ADE sono fabbricati secondo gli standard e le direttive europee per i prodotti di tutto il mondo secondo le più recenti norme tecniche e con una lunga durata di vita utile.
CE
Dichiarazione di conformità del fabbricante
Con la presente, l'ADE dichiara sotto la sua esclusiva responsabilità, che la bilancia pesapersone elettronica M321600 è conforme alle direttive 93/42/CEE, 2014/30/UE, 2014/35/UE, 2014/53/UE e 2011/65/UE. Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
La presente dichiarazione perde ogni sua validità qualora al dispositivo vengano apportate modifiche senza la nostra autorizzazione.
Hamburg, aprile 2021
ADE Germany GmbH
Informazioni di contatto del fabbricante
Produttore: ADE Germany GmbH
