MANUALE UTENTE SILENCE STEAM DG8962FO, SILENCE STEAM DG8985FO ROWENTA

Raccomandazioni importanti

Istruzioni di sicurezza

• Leggere attendamente le istruzioni per l'uso prima di utilizzato l'apparecchio per la prima volta: un utilizzo non conforme alle norme d'uso prescritte solleva il produttore da qualsiasi responsabilità.
• Non tirare il cavo per scollegare l'apparecchio alla presa di corrente.

Scollegare sempre l'apparecchio:- prima di riempire il serbatoio o di sciacquare la caldaia.

• prima di pulirlo.

• dopo agli utilizzato.

• L'apparecchio deve essere collocato e utilizzato su una superficie stabile e resistente al calore. Appoggiando il ferro sulla sua base, assicurarsi che la superficie su cui è collocato sia stabile. Non collocate il serbatoio sul bordo dell'asse da stiro o su superfici morbide.

• Questo apparecchio non deve essere utilizzato da persona (compresi bambini) le cui capacità fisiche, sensoriali o mentali sono ridotte, o da persona prive di esperienza o di conoscenza, a meno che non possano beneficiare,tramite una persona responsabile della loro sicurezza, di sorveglianza o di istruzioni preliminari relative all'uso dell'apparecchio.

• Sorvegliare i bambini per evitare che giochino con l'apparecchio.

• Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone prive di esperienza o di conoscenza le cui capacità fisiche, sensoriali o mentali sono ridotte, perché istruite sull'utilizzo dell'apparecchio e informate sui rischi legati a un utilizzo scorretto. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini, a meno chenon abbiano più di 8 anni e non siano adeguatamente sorvegliati. Tenere l'apparecchio e il cavo lontano alla portata dei bambini di età inferiore a 8 anni.

• La temperatura dell'apparecchio può essere elevata durante il funzionamento: ciò può provocare uszioni. Non toccare le superfici calde (parti metalliche accessibili e parti plastiche vicino alle parti metalliche).
• Non lasciare mai l'apparecchio incustodito: - quando è collegato alla rete elettrica. - se non è raffreddato per almeno 1 ora.
• Prima di svuotare la caldaia/sciacquare il vano raccogli-calcare (a seconda del modello) attendere sempre che la centrare vapore sia fredda e scollegata da almeno 2 ore per svitare il tappo di scarico / aprire il vano.
• Attenzione: se il tappo del boiler o il tappo di risciacquo del boiler (a seconda del modello)cade o viene urtato in maniera forte, sostuirlo presso un centro di assistenza autorizzato, in quanto potrebbe essere danneggiato.
• Durante il risciacquo della caldaia, non riempirla mai除去 un getto d'acqua diretto.
• Non après il tappo del boiler durante l'uso.
  NonutilizzareI'apparecchio se ècaduto,sepresenta

danni visibili o anomalie di funzionamento. Non smontare mai l'apparecchio. farlo esaminare presso un Centro Servizi autorizzato per evitare pericoli.

• Per garantire la massima sicurezza, quello appearecchio è conforme alle norme e ai regolamenti vigenti (Direttive Bassa tensione, Compatabilità elettromagnetica, Ambiente, ecc.)
• Questa centrale vapore è un appearecchio elettrico: delve pertanto essere utilizzato in condizioni d'uso normali. L'apparecchio è concepito esclusivamente per un utilizzodomestico.

• Questo appearecchio è equipaggiato con 2 sistemi di sicurezza:

• una valvola anti-eccesso di pressione, che in caso di malfunzionamenti lascia fuoriuscire l'ecesso di vapore.

• un fusibile termico per evitare Il surriscaldamento.

• Collegare sempre la centrale vapore:

• una rete elettrica la cui tensione sia compresa tra 220 e 240 V.

• a una presa elettrica «a terra».

Qualsiasi erre di collegamento cui cause danni irreversibili e annullare la garanzia. Se si utilizza una prolonga, verificare che la presa sia di tipo bipolare 16A con conduittore di messa a terra.

• Svolgere completeness il cavo elettrico prima di collegarlo a una presa elettrica con messa a terra.
• Se il cavo elettrico o il tubo del vapore sono danneggiati, affidarne la riparazione a un Centro Servizi autorizzato, per evitare danni e lesions.
• La piatra del ferro e la base del ferro sul serbatoio possono raggiungere temperature molto elevate, causando il rischio di usioni: non toccare. Non toccare mai i cavi elettrici con la piatra del ferro.
• L'apparecchio emette vapore che può causare usioni. Maneggiare il ferro con cautela, soprattutto durante i passaggi verticali. Non dirigere il vapore su persona o animali.
  Non immergere mai la centrale vapore in acqua o altri liquidi. Non collocarla mai sotto un getto d'acqua di rubinetto.

CONSERVARE QUESTE ISTRUZIONI

Partecipiamo alla protezione dell'ambiente!

Il vosto appearecchio è composto da diversi materiali che possono essere riciclati.
Lasciatelo in un punto di raccolta o presso un Centro Assistenza Autorizzato

ES

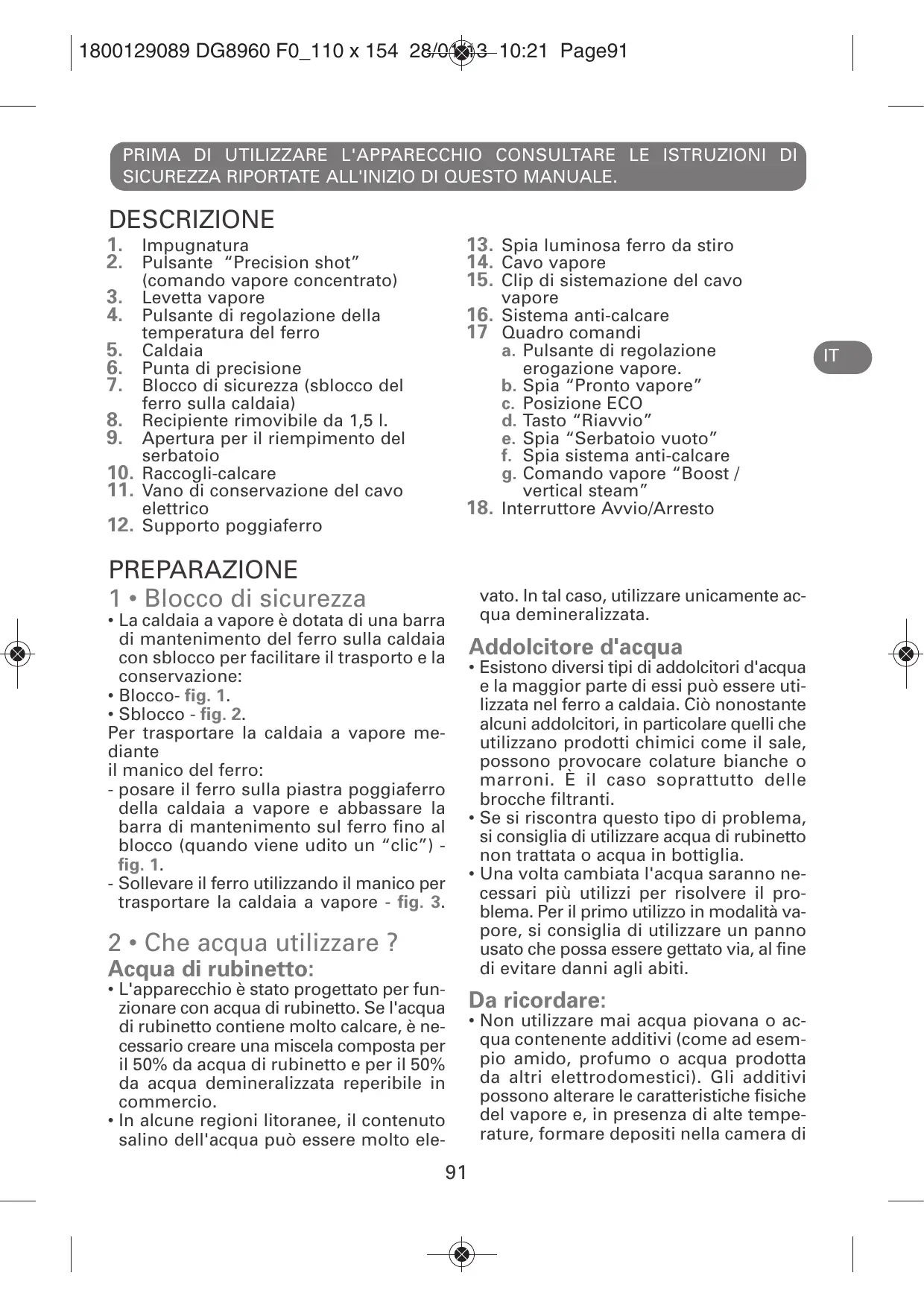

1. Impugnatura
2. Pulsante "Precision shot" (comando vapore concentrato)
3. Levetta vapore
4. Pulsante di regolazione della temperatura del ferro
5. Caldaia
6. Punta di precisione
7. Blocco di sicurezza (sblocco del ferro sulla caldaia)
8. Recipiente rimovabile da 1,5 l.
9. Apertura per il riempimento del serbatoio
10. Raccogli-calcare
11. Vano di conservazione del cavo elettrico

12. Supporto poggiaferro

13. Spia luminosa ferro da stiro

14. Cavo vapore
15. Clip di sistematicione del cavo vapore
16. Sistema anti-calcare
    17 Quadro comandi

a. Pulsante di regolazione erogazione vapore.
b. Spia "Pronto vapore"
c. Posizione ECO
d. Tasto "Riavvio"
e. Spia "Serbatoio vuoto"
f. SpiaSYSTEMA anti-calcare
g. Comando vapore "Boost / vertical steam"

1. Interruftore Avvio/Arresto

PREPARAZIONE

1 • Blocco di sicurezza

• La caldaia a vapore è dotata di una barra di mantenimento del ferro sulla caldaia con sblocco per facilitare il trasporto e la conservazione:
• Blocco-fig. 1.
  Sblocco - fig. 2.

Per trasportare la caldaia a vapore mediente

il manico del ferro:

• posare il ferro sulla piastra poggiaferro della caldaia a vapore e abbassare la barra di mantenimento sul ferro fino al blocco ( quando viene udito un "clic") - fig. 1.
• Sollevare il ferro utilizzato il manico per trasportare la caldaia a vapore - fig. 3.

2 • Che acqua utilizzato ?

Acqua di rubinetto:

• L'apparecchio è stato progettato per funzionare con acqua di rubinetto. Se l'acqua di rubinetto contiene molto calcare, è necessario create una miscela composta per il 50% da acqua di rubinetto e per il 50% da acqua demineralizzata reperibile in commercio.
• In alcune regioni litoranee, il contento salino dell'acqua cui quod assere molto ele

vato. In tal caso,utilizzare unicamente acqua demineralizzata.

Addolcitore d'acqua

• Esistono diversi tipi di addolcitori d'acqua e la maggior parte di essi cui quere utilizzata nel ferro a caldaia. Ciò nonostante alcuni addolcitori, in particolare quelli che utilizzato prodotti chimici come il sale, possono provocare colature bianche o marroni. è il caso soprattutto delle brocche filtranti.
• Se si riscontra quello tipo di problema, si consiglia di utilizzato acqua di rubinetto non trattata o acqua in bottiglia.
• Una volta cambiata l'acqua saranno necessari piùutilizzi per risolverere il problema.Per il primo utilizzo in modalità vapore,si consiglia diutilizzare un panno usato che possa essere gettato via, al fine di evitare danniagli abiti.

Da ricordare:

Non utilizzato mai acqua piovana o acqua contente additivi (come ad esempio amido, profumo o acqua prodotta da altre elettrodomestici). Gli additivi possono alterare le caratteristiche fisiche del vapore e, in presenza di alte temperature, formare depositi nella camera di

vaporizzazione in grado di macchiare la biancheria.

3·Prepare la caldaia

• Posizione are la caldaia su una superficie stabile, pian e resistente al calorie.
• Si consiglia di utilizzato un ravolo adatto alle centrali vapore con piano apposto di tipo "a vassoio" e non a griglia.
• Ritirare il recipiente dell'accua rimovabile (nella parte anteriore della caldaia a vapore) premendo sulla chiavetta di blocco che si trova sul manico del recipiente - fig. 4.
• Riempite il serbatoioswana superare il livello Max. - fig. 5.
• Riposizionatelo con cura nel suo allogiamento fino al "clic".
• Srotolare completeness il cavo elettrico ed estrarre il cavo vapore dal suo alloggiamento- fig. 6.
• Collegare la caldaia ad una presa elettrica con messa a terra - fig. 7.

UTILIZZO

4 • Avviare la caldaia

• Accendete l'interruttore luminoso accesso / spento - fig.4, si accende. La spia verde lampeggia e la caldaia si scalda.
• Dopo circa un minuto, e regolarmente durante l'uso, la pompa elettrica di cui è dotato l'apparecchio invia l'acqua nella caldaia. Questa operazione produce un rumore normale.
• La caldaia e il ferro da stiro sono pronti per la stiratura quando la spia del vapore è accesa e la spia del ferro è spenta.

Durante il primo utilizzato, cui eserci una fuoriuscita di fumo o di odore assolutamente innocua. Tale fenomeno non ha nessun effetto sull'utilizzo e scomparirà rapidamente.

5 • Funzionamento del quadro comandi

• Spia verde lampeggiante - fig. 8: riscal-damento caldaia.
• Spia verde accesa - fig. 11: il vapore è pronto.
• Spia rossa lampeggiante - fig. 15: il recipiente è vuoto.
• La spia arancione "Calc-Away System" lampeggia - fig. 18: è necessario sciacquare il raccoglitore.

6 • Per stirare con il vapore

• Posizione are il pulsante di regolazione della temperature - fig. 9 del ferro da stiro sul tipo di tessuto da stirare - fig. 10. La spia luminosa del ferro si accende. Attenzione: all'avvio dell'unità e agli volte che la temperature viene ridotta durante l'uso, l'apparecchio è primo per l'uso quando la spia del ferro si spegne e quando la spia verde sul pannello controli rimane fissa. Se viene aumento la temperature durante l'uso è possibile utilizzato immediatamente il ferro, ma si raccomanda di non augmentare la potenza del vapore una volta che la spia del ferro è spenta.

TIPO DI TESSUTO	REGOLAZIONE DELLA MANOPOLA DELLA TEMPERATURA	POSIZIONE DEL PUL- SANTE DEL VAPORE
TESSUTI SINTETICI (Polyester, Acétate, Acrylique, Polyamide)	•
SETA / LANA	••
LINO / COTONE	•••

- Funzione "Boost"

L'apparecchio è dotato di una funzione Boost che consente di aumento l'emissione di vapore durante il funzionamento, specialmente nei punti più difficili da raggiungere, su tessuti troppo pesanti o stropicciati.

Perutilizzarequesta funzione,regolare il ferro sulla posizione massima del termostato ( ) e premere il tasto Boostippo sul quadro di dato,si accenderauna spiablu -fig.17.

Per disattivare la funzione Boost, pre- mere di nuovo il tasto e si accendera una spia blu. La funzione cui essere disattivata anche ruotando il pulsante di regolazione di emissione del vapore.

La funzione Boost si disattiva automaticamente dopo 15 minuti. La spia blu lampeggia per indicare la disattivazione della funzione Boost, quando si spegnerà.

eco

ERGY

-25%

• MODALITA ECO: Il ferro a caldaia più funzionare in modalità ECO a basso consumo

energetico, garantendo comunique una portata di vapore sufficiente per una stiratura efficace. A tal fine, una volta regolato correttamente il termostato del ferro (vedere la tabella riportata qui sopra), occorre posizionare la manopola di regolazione del vapore sulla posizione ECO. Il modo ECO più essere utilizzato su tutti i tipi di tessuti,anche per i tessuti molto spessi o stropicciati; si consiglia di utilizzare la portata vapore massimo per ottenere risultati ottimali.

• Durante la stiratura, la spia luminosa del ferro e la spia luminosa del vapore pronto si accende e si spegne, a seconda delle esigenze di riscaldamento alla interrompere l'utilizzo.
• Per ottener videore, premere sul commando videore situato nelle maniglia del ferro - fig. 12. Il videore si farma rilasciendo il commando
• Spruzzare sempre l'amido sul lato opperto del tessuto da stirare.

Consiglio Al momento del primo utilizzato o se non avete usato il vapore da un po' di tempo: premete più volte successivement il pulsante vapore - fig. 12, con il ferro lontano dai panni da stirare. Ciò permetterà l'eliminazione dell'acqua fredda dal circuito del vapore.

Regolare il termostato del ferro da stiro:

Cominciate stirando i tessuti a bassa temperatura e continuate con quelli a temperatura più elevata. Se dovete stirare indumenti con diverse fibre, regolate la temperatura di stiratura sulla fibra più delicata. Se il commande del termostato viene posizionato su "Min", il ferro non si riscaldera.

Regolare la manopola di quantità di vapore:

Se dovete stirare un tessuto di un certo spessore aumento la quantità di vapore. Se dovete stirare a bassa temperatura regolare la manopola di quantità del vapore sul minimo. Per i tessuti delicati (·), aziona con molto moderazione il commando vapore situato sotto la maniglia del ferro da stiro per evitare delle eventuali colature di liquido.

Evitate di appoggiare il ferro da stiro su una piatra poggiaferro metallica, potrebbe danneggiarsi. Appoggiatela piuttosto sulla piatra poggiaferro della caldaia: è infatti fornita di gommini anticiscivolo ed è stata ideata per resistere a temperature elevate.

7. Utilizzato di "Precision shot"

• L'apparecchio è dotato della funzione Precision Shot: concentrazione di vapore sulla punta della piastra, da utilizzato in particolare per ripassare pieghe più difficili, punti specifici e punti difficili da raggiungere.
• Perutilizzarequesta funzione,premereafondo il pulsante Precision Shot,sopra ilferro,tutte le volte necessarie -fig.13.

Attenzione! Utilizzare con cautela la funzione Precision shot in quanto la potenza del vapore potrebbe causare ustioni.

8·Pertoglierelepieghe

• Regolare il termostato del ferro sulla posizione di massimo (***), quindi premere sul tasto Boost/vapore verticale.
• Appendete l'indumento sulla gruccia e tenete il tessuto leggermente teso con una mano.
• Premete ad intermittenza il pulsante vapore - fig. 12 (che si trova sotto l'impugnatura del ferro da stiro) effettuant un movimento dall'alto in basso - fig. 14.

Esempi d'utilizzo della funzione stiratura verticale:

• Stirare sulla gruccia i tessuti delicati che non volete che entrino a contatto con il ferro caldo.
• Rinfrescare una camacia o un abito poco prima di indossarlo.

Dato che il vapore prodotto è molto caldo, non togliete mai le grinze di un abito direttamente su una persona, ma sempre su una gruccia. Per i tessuti diversi dal lino o dal cotone, mantenete il ferro ad alcuni centimetri di distance per non bruciare il tessuto.

9 • Stirare penza vapore

• Non premere il pulsante di controllo va-pore.

10·Riempite nuovamente il serbatoio

• Non c'è più:vapore e la spia "recipiente vuoto" lampeggia - fig. 15: Il recipiente dell'acqua è vuoto.
• Ritirare il recipiente dell'accua rimovabile premendo sulla levetta di blocco sita sull'impugnatura del recipiente (nella parte anteriore della caldaia a vapore) fig. 16 e riempirlo - fig. 5enza superare il livello max.

In caso di fuoriuscita, eliminate l'acqua in effesso.

• Riporlo accuratamente nel suo alloggiamento fino a sentire un "clic". Premere il tasting Restart di riavvio, situato sul quadro degli strumenti.
• La caldaia e il ferro da stiro sono pronti per la stiratura quando la spia del vapore è accesa e la spia del ferro è spenta.

11·Riporre la caldaia

• Premere l'interrottre luminoso acceso/spento e togliere la spina alla presa di corrente. Riporre il ferro sulla piastra riponi-ferro presente sulla caldaia. Chiudere la barra di supporto sul ferro fino a udire il "clic" del blocco, quando il ferro sare sbloccato in modo sicuro sulla caldaia - fig. 1. Ripiegare il cavo in due e riporlo nel vano di alloggio corrispondente. Avvolgere il cavo elettrico e riporlo nel vano di alloggio corrispondente.
• Lasciare raffreddare la caldaia almeno un'ora prima di riporla se si intende conservarla in un armadio o in uno spazio ristretto. è possibile riporre la caldaia in totale sicurezza.

PULIZIA E MANUTENZIONE

12·Pulite la caldaia

Non mettete mai il ferro da stiro o la caldaia除去 il getto d'acqua del rubinetto. Non usate nessun detersivo né prodotto anticalcare per pulire la piastra del ferro o la caldaia.

• La piastra: pulire la piastra del ferro quando è completamente fredda con un panno umido o con una spugna non abrasiva.
• La caldaia: Pulite di tanto in tanto le parti di plastica con un panno morbido.

13 · Decalcificare fácilmente la caldaia

Per sciacquare la caldaia non utilizzate assolutamente prodotti di decalcificazione : potrebbero danneggiarla. Prima di procedere alla decalcificazione del ferro caldaia, è assolutamente necessario lasciarlo raffreddare per altri 2 ore, per evitare eventuali rischi di us-tioni.

• Per prolungare la durata ed evitare i residui di calcare, la caldaia è dotata di un raccoglitore di calcare integrato. Il colllettore, posizionato nella caldaia, recupera automaticamente il calcare formatosi all'interno.

Principio di funzionamento :

• Una spia arancione "Calc-Away System" lampeggia - fig. 18 sul quadro di lavoro perindicare che occorre risciacquare il collettore.
• Quando il ferro caldaia è completamente freddo, ritirare il raccogli-calcare - fig. 19.

ATTENZIONE! Questa operazione devesse effettuata esclusivamente quando il ferro caldaia è stato scollegato dall'alimentazione da altre due ore e risulta completamente freddo. Per effettuare quest'operazione, la caldaia a vapore deve trovarsi vicino a un lavandino in modo da far scolare l'acqua alla caldaia al momento dell'apertura.

• Svitare completeness il collettore ed estrarlo alla caldaia, che contiene il calcare accumulato nella caldaia - fig. 20.
• Per pulire a fondo il contentatore è sufficiente sciacquarlo con acqua corrente per eliminare tutto il calcare - fig. 21.
• Riponete il contentitore nel suo alloggiamento, riavvitandolo completeness per garantire la tenuta- fig. 21.

Riposizionare il coperchio del filtro - fig. 23.

Al successivo utilizzato premete il tasto "Restart" situato sul pannello di controllo per spegnere la spia arancione "Calc-Away System".

Oltre alla manutenzione regolare, si consiglia di effettuare un risciacquo completo della caldaia agli 6 mesi od agli 25 utilizzi.

• Verificare che la caldaia a vapore sia fredda e scollegata da più di 2 ore.
• Posizione are la caldaia a vapore sul bordo del lavello e il ferro sul lato.
• Togliere il coperchio del filtro e svitare il filtrto anticalcare - fig. 19-20.
• Mantenere la caldaia a vapore in posizione inclinata e con una caraffa riempiere la caldaia di 14 di litro di acqua di rubinetto - fig. 24.
• Agitare il serbatoio per quale istante es vuotarlo nel lavabo - fig. 25-26.
  Ripositionare il filtrono nella sua sede avvitandolo con decisione - fig. 22.
  Ripositionare il coperchio del filtro - fig. 23.

La caldaia a vapore non funziona除去 il cassetto di recupero del calcare.

La decalcificazione regolare della centrale vapore aiuta a garantire prestazioni ottimali nel tempo.

UN PROBLEM?

Problemi	Possibili cause	Soluzioni
La caldaia non si accende o la spia del ferro e l'interruttore luminoso di avvio/arresto non sono acces.	L'apparecchio non è accesso.	Verificate che l'apparecchio sia correttamente collegato e premete sull'interruttore acceso/spento.
L'acqua colaattraverso i fori della piastra.	Utilizzate il dato vapore prima che il ferro sia caldo.	Diminuite la potenza di erogazione del vapore quando stirate a bassa temperatura (comando vapore sul pannello di controllo). Attendete che la spia del ferro si spenga prima di azionare il dato vapore.
	L'acqua si è condensata nei tubi poiché utilizzato il vapore per la primaolta o non l'avete utilizzata da quale tempo.	Premere il tasto del dato vapore umido lontano dall'asse da stiro, finché il ferro non emette vapore.
	La funzione Boost è stata usata con un ferro non sufficientemente caldo.	Quando si utilizza la funzione Boost, regolare il ferro sulla posizione massima del termostato.
Problemi	Possibili cause	Solutzioni
La spia blu della funzione Boost si accende/spegne.	La funzione Boost si disattiva automaticamente dopo 15 minuti: la spia blu si accende e si spegne.	Funzionamento normale. La funzione Boost è pronta per essere utilizzata (vedere par. 6).
Colature bianche o scure escono dai fori della piastra.	Dalla caldaia fuoriesce il calcare poiché non è sciacquata regolarmente.	Sciacquare il raccoglitore quando la spia "Calc-Away System" lampeggia. Se l'acqua della zona di residenza è particolaremente calcarea, aumento la frequence
Dai fori della piastra fuoriesce una materia nerastra che sporca gli indumenti.	State utilizzando sostane chimiche decalcificanti o additivi nell'acqua da stiro.	Nonaggiungere quosti tipi di prodotti nel serbatoio d'acqua amovibile o nella caldaia.(vedere par. 2).
La piastra è sporca e più danneggiare i tessuti.	Utilizzato una temperatura troppo elevata.	Utilizzato una temperatura troppo elevata.Seguite le nostreindicazioni per regolare la temperature (vedere par. 6).
	Utilizzato dell'amido.	Spruzzate l'amido sempre sulla parte che non viene stirata direttamente.
	I vostri panni non sono sufficientemente risciacquati o avete ristirato un nuovo panno prima di lavarlo.	Assicuratve che la biancheria sia ben sciacquata cosicché non ci siano residui di sapone o altri prodotti chimici sugli indumenti.
Non c'é vapore.	Il serbatoio dell'acqua è vuoto (spia rossa accesa).	Riempite il serbatoio d'acqua e premete il tasto "Restart" sul quadro lavoro.
	Il serbatoio non è collocato correttamente nel so alloggiamento.	Verificate che il serbatoio d'acqua amovibile sia ben posizionato fino ad udire il "clic".
C'é poco vapore.	La potenza di erogazione del vapore è regolata al minimo.	Aumentate la potenza di erogazione del vapore (pulsante della caldaia).
	La temperatura della piastra è alla massima potenza.	Il vapore, è boliente e secco. Di conseguenza è meno visible.
Strisce d'acqua rimangono sulla biancheria.	La federa dell'asse da stiro è impregnata di acqua poiché non è idonea alla potenza di un ferro caldaia.	Controlla che l'asse sia adatto (asse con griglia che previene condensa).
La spia rossa "serbatoio d'acqua amovibile vuoto" è accesa.	Non avete premuto il tasto "Restart".	Premete sul tasto "Restart" per spegnere la spia.
Fuoriesce del vapore attorno al collettore.	Il collettore è stretto male.	Riporlo accuratamente nel suo alloggiamocondo afteroodraccoffreddare per due ore.
	La guarnizione del collettore è danneggiata.	Contatterun centro assistenza autorizzato.
	L'apparechio è difettoso.	Non utilizzato il ferro caldaia e contatterun Centro Assistenza Autorizzato.
Fuoriesce vapore da quello l'apparechio.	L'apparechio è difettoso.	Non utilizzato il ferro caldaia e contatterun Centro Assistenza Autorizzato.
La spia "Calc-Away System" è accesa.	Non avete premuto il tasto "Restart" per riavviare il ferro caldaia.	Premete il tasto "Restart" di riavvio sul pannello comandi.

Se non fosse possibile determinare la causa di un'anomalia rivolgetevi ad un centro assistenza tecnica autorizzato ROWENTA. ROWENTA fornisce una garanzia contrattuale di 1 anno sull'apparecchio e 2 anni sulla caldaia a partire dalla data di acquiresto, salvo se altrimenti previsto da specifiche leggi vigenti.

www.rowenta.com
