MANUALE UTENTE Fusto 30L G90034 G3 Ferrari

Avvertenze di sicurezza.... p. 3

Informazioni d'uso p. 5

G90034 p. 6

Montaggio....p. 6

Funzionamento.... p. 7

Utilizzo Accessori.... p. 7

Sistema di protezione del motore.... p. 8

Manutenzione e pulizia p. 8

Dopo l'uso....p. 8

Caratteristiche tecniche.... p. 8

Trattamento dei rifiuti delle apparecchiature elettriche ed elettroniche.... p. 26

ENG: INDEX

Symbols.... p. 2

General information....p. 9

Safety instructions....p. 11

G90034 p. 12

Assembling the unit....p. 12

Operating....p. 12

Se l'apparecchio ha impresso i simboli sottostanti, significa che le caratteristiche tecniche sono corrispondenti al simbolo.

Questo simbolo segnala la presenza all'interno del prodotto di componenti operanti ad alta tensione; non apritelo in nessun caso.

Questo simbolo indica che l'apparecchio appartiene alla Classe II: ciò significa che l'apparecchio è a doppio isolamento, quindi, non necessita di spina con messa a terra.

Attenzione: questo simbolo indica all'utente istruzioni importanti da leggere e da rispettare durante l'utilizzo del prodotto.

Di seguito sono riportate importanti indicazioni riguardanti l'installazione, l'uso e la manutenzione; conservare con cura questo libretto per ogni ulteriore consultazione; utilizzare il prodotto solo nel modo indicato dal presente libretto di istruzioni; ogni altro uso è da considerare improprio e pericoloso; perciò il costruttore non può essere considerato responsabile nel caso in cui vi siano danni derivanti da usi impropri, erronei ed irragionevoli.

Prima dell'uso verificare l'integrità dell'apparecchio: in caso di dubbio non utilizzarlo e rivolgersi all'assistenza. Non lasciare gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, graffette, ecc.) alla portata dei bambini in quanto sono potenziali fonti di pericolo; inoltre, ricordiamo che questi, devono essere oggetto di raccolta differenziata.

Accertarsi che i dati di targa siano compatibili con quelli della rete elettrica; l'installazione deve essere effettuata in base alle istruzioni del costruttore considerando la potenza massima indicata in targa; un'errata installazione può causare danni a persone, animali o cose, per i quali il costruttore non può essere considerato responsabile.

Se fosse necessario l'uso di adattatori, prese multiple e prolunghe utilizzare quelli conformi alle vigenti norme di sicurezza; non superare i limiti di assorbimento indicati su adattatore e/o prolunghe, nonché quello di massima potenza marcato sull'adattatore multiplo.

Non lasciare l'apparecchio inutilmente inserito; meglio staccare la spina dalla rete di alimentazione quando l'apparecchio non viene utilizzato.

Scollegare sempre l'apparecchio dall'alimentazione se lasciato incustodito.

Le operazioni di pulizia devono essere effettuate dopo aver staccato la spina.

Qualora l'apparecchio sia fuori uso e si sia deciso di non ripararlo, si raccomanda di renderlo inutilizzabile tagliando il cavo di alimentazione.

- Non avvicinare il cavo di alimentazione a oggetti taglienti o a superfici calde e non tirarlo per staccare la spina. Non lasciarlo penzolare dal piano di lavoro dove un bambino potrebbe afferrarlo. Non utilizzare il prodotto in caso di danni al cavo di alimentazione, alla spina o in caso di cortocircuiti; fare riparare il prodotto dal produttore o da un centro di assistenza autorizzato.

- Non esporre il prodotto a condizioni atmosferiche dannose come pioggia, umidità, gelo, ecc. Conservarlo in luoghi asciutti. Non maneggiare o toccare il prodotto con mani bagnate o a piedi nudi.

- Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza o conoscenza se a loro è stata assicurata un'adeguata sorveglianza oppure se hanno ricevuto istruzioni circa l'uso in sicurezza dell'apparecchio e compreso i rischi associati; le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini a meno che non abbiano più di 8 anni e siano sorvegliati.

- I bambini non devono giocare con l'apparecchio.

- Tenere il prodotto ed il cavo di alimentazione fuori dalla portata dei bambini sotto 8 anni.

Se il cavo di alimentazione è danneggiato, o in caso di guasto e/o di cattivo funzionamento non manomettere l'apparecchio. L'eventuale riparazione deve essere effettuata dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e far decadere i termini di garanzia.

- Questo apparecchio è progettato per uso domestico o

applicazioni simili come: cucine per il personale in negozi, uffici o altri luoghi di lavoro, per i clienti in hotel, motel, bed & breakfast, residence o agriturismo.

- L'apparecchio non è progettato per essere usato attraverso timer esterni o telecomandi. Prima di ogni utilizzo svolgere il cavo di alimentazione.

- Non sottoporre il prodotto ad urti, potrebbero danneggiarlo. Utilizzare solo ricambi ed accessori originali e compatibili.

- Non utilizzare sotto o accanto a materiali infiammabili come le tende, fonti di calore, zone fredde e vapore.

INFORMAZIONI D'USO

Non aspirare oggetti taglienti o appuntiti, sostanze infiammabili, esplosive o nocive alla te, acidi, oggetti incandescenti come mozziconi di retta, tizzoni ardenti, fiammiferi, ceneri.

Qualora sia necessario togliere o cambiare un filtro assicurarsi che il successivo montaggio avvenga in modo corretto e che i filtri non siano bagnati o umidi. In tal caso attendere che si asciughino completamente.

Attenzione: mentre l'apparecchio è in funzione non avvicinare l'orifizio di aspirazione a orecchi, i, ecc, né ad oggetti fragili (vasi, strumenti di ronica...).

Non lasciare mai incustodito mentre è in funzione. Usare l'apposito tasto per accendere o spegnere l'aspirapolvere. Questo aspirapolvere è progettato per pulire pavimenti o oggetti bagnati; non utilizzare come pompa per aspirare acqua o liquidi poiché potrebbe danneggiarsi.

In caso di surriscaldamento, o qualora l'apparecchio produca fumo, odori o rumori insoliti, spegnerlo immediatamente e verificare che il tubo sia libero da intoppi. Se il tubo è libero, contattare il servizio assistenza per la riparazione.

Per evitaré di danneggiare il cavo non calpestarlo (nemmeno con l'apparecchio stesso)

Staccare la spina dalla presa elettrica subito dopo l'uso. Inoltre si consiglia di avvolgere il cavo di alimentazione in modo da assicurare una maggiore pulizia dello stesso, ed evitare il rischio di danneggiamenti.

Non immergere il corpo motore in acqua o in altri liquidi; per pulirlo utilizzare un panno umido.

Non capovolgere il prodotto, specialmente quando sono presenti liquidi all'interno del contenitore.

Non utilizzare il prodotto senza gli appositi filtri: questo può danneggiare seriamente il motore e far decadere i termini di garanzia.

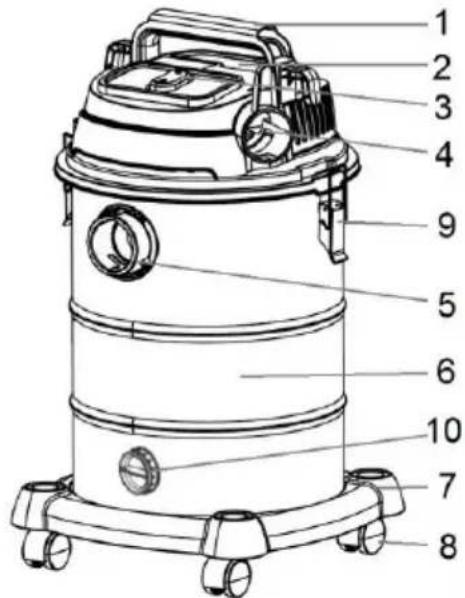

NOMENCLATURA G90034

1 - Maniglia

2 - Corpo motore / Testa

3 - Pulsante

4 - Soffiaggio aria

5 – Bocca di aspirazione

6 - Bidone in acciaio INOX

7 - Base con alloggiamenti

8 - Ruote

9 – Cerniere per fissaggio

10 - Foro per drenaggio acqua

11 - Filtro spugna

12 - Tubo flessibile

13 - Tubo telescopico

14 - Filtro HEPA

15 - Beccucci

16 - Spazzola da pavimento

Il kit ricambi di questo prodotto è il modello G90034 e comprende:

1 filtro Hepa (numero 14)

• Montare le parti solo se la spina non è inserita nella presa di corrente.
• Prima dell'utilizzo è necessario montare l'apparecchio, perciò non connettere alla presa di alimentazione.
• Togliere il coperchio (2) abbassando le cerniere di bloccaggio (9) del coperchio.

- Prendere tutti i componenti e tutti gli accessori presenti all'interno dell'aspirapolvere.

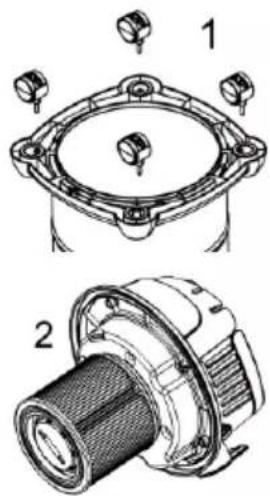

- Capovolgere il corpo del bidone aspirapolvere e montare le ruote in dotazione inserendo i loro perni negli appositi alloggi (figura 1).

- Montare uno dei 2 filtri, a seconda dell'operazione da effettuare:

- Nel caso di aspirazione su bagnato, montare il filtro spugna (11) al cono presente nella parte inferiore della testa (2) del prodotto.

- Nel caso di aspirazione asciutta, montare il filtro HEPA (14). Per fare ciò svitare il tappo di fissaggio presente nella parte inferiore del cono portafiltro, poi inserire il filtro spingendolo fino in fondo e fissarlo riavvitando il tappo (Fig. 2).

- Rimontare il coperchio (2) al contenitore (6) dell'aspirapolvere, allineando le cerniere (9) con gli incastri presenti sul coperchio, e fissare il coperchio chiudendo le cerniere.

Per il montaggio degli accessori:

• Inserire il tubo flessibile (12) nella bocca di aspirazione (5). A tale fine spingere il capo del tubo nel bocchettone e poi ruotarlo in senso orario.
• Infilare il tubo telescopico (13) nel capo libero del tubo flessibile (12).
• Inserire l'accessorio scelto, spazzola (16) o beccucci (15), nel capo libero del tubo telescopico.

FUNZIONAMENTO

Accensione

Il tasto ON/OFF (3) accende o spegne l'apparecchio.

Aspirazione

Attenzione: il prodotto non è idoneo all'aspirazione di oggetti taglienti o appuntiti, sostanze infiammabili, esplosive o nocive alla salute, acidi, oggetti incandescenti

come mozziconi di sigaretta, tizzoni ardenti, fiammiferi, ceneri.

Questo aspiratore è dotato di 2 filtri.

- Filtro spugna: va montato sul cono presente nella parte inferiore del coperchio/corpo motore (2). Ad ogni utilizzo

assicurarsi che il filtro sia montato correttamente, e che copra tutta la superficie aperta del cono.

- Filtro HEPA (14): va montato sul cono presente nella parte inferiore del coperchio/corpo motore (2). Ad ogni utilizzo assicurarsi che il filtro sia montato correttamente.

Per l'aspirazione su superfici asciutte, montare SOLO il filtro HEPA.

Per l'aspirazione su superfici bagnate, montare SOLO il filtro spugna.

Sul coperchio è presente il foro di uscita dell'aria (4). E' sufficiente incastrarvi il tubo flessibile per utilizzare il prodotto come soffiatore, per poter spostare lo sporco da angoli altrimenti non accessibili.

Regolazione flusso aria

Sul manico del tubo flessibile (12) è presente un'apertura che regola il flusso d'aria (figura). Aprire o chiudere tale regolatore a seconda della potenza d'aspirazione di cui si necessita.

Drenaggio acqua

Sul contenitore è presente un foro chiuso da un tappo (10). Serve a vuotare il contenitore quando è pieno d'acqua. Prima di aprirlo portarsi in prossimità di un tombino per lo scolo dell'acqua.

UTILIZZO ACCESSORI

Spazzola Wet&Dry: utilizzarla per l'aspirazione su pavimenti asciutti o bagnati, su tappeti, ecc...

Beccuccio: per angoli, battiscopa, spazi angusti, ecc...

Mini-spazzola: per librerie, finestre, briciole, ecc...

Il motore è protetto da un sistema che entra in azione quando il livello di liquido nel contenitore (6) è troppo alto, oppure quando il motore è sovraccaricato a causa di un'otturazione del flusso dell'aria (filtro sporco, accessori bloccati da un oggetto aspirato). Quando tale sistema entra in azione, il motore emette un rumore diverso da quello del normale funzionamento: più intenso e più acuto.

In tal caso spegnere IMMEDIATAMENTE l'apparecchio e controllare quale sia il motivo per cui il dispositivo di protezione è entrato in funzione:

• Se nel contenitore è presento molta acqua, vuotare il contenitore.
• Se il filtro è molto sporco, pulirlo.
• Se un accessorio è otturato, rimuovere l'ostacolo.

MANUTENZIONE E PULIZIA

MANUTENZIONE

Il filtro HEPA (14) ed il filtro spugna (11) vanno puliti periodicamente.

Inoltre il potere filtrante può esaurirsi col tempo. Si consiglia quindi di sostituirli dopo circa 50 ore di utilizzo.

Quando uno dei filtri si esaurisce o si rompe, esso va sostituito.

Per essere certi di trovare filtri e sacchi idonei richiedere ricambi originali; in particolare il set ricambi di questo apparecchio è il modello “G3Ferrari G90035”.

PULIZIA DEL FILTRO HEPA (14)

Quando il filtro è sporco esso va lavato per garantire le massime prestazioni del prodotto.

Per una pulizia sommaria sbatterlo lievemente su un cestino dei rifiuti. Per una pulizia più accurata utilizzare aria compressa o sciacquarlo con acqua tiepida.

Attenzione: non usare detergenti per pulire il filtro. ASCIUGARLO COMPLETAMENTE.

PULIZIA DEL FILTRO SPUGNA (11)

Il filtro a spugna va pulito periodicamente. A tal fine toglierlo dal coperchio e sciacquarlo in acqua tiepida rimuovendo lo sporco. Prima di rimontarlo asciugarlo almeno parzialmente.

PULIZIA DELL'INTERNO DEL CORPO BIDONE (6)

Si consiglia di vuotare il contenitore bidone prima di raggiungere la capienza massima, per evitare sforzi al motore. In ogni caso vuotare il contenitore quando si sente un cambiamento del suono emesso dall'apparecchio. Dopo averlo vuotato sciacquarlo direttamente con acqua per completarne la pulizia.

PULIZIA ESTERNA

Prima di effettuare una qualsiasi operazione di pulizia, assicurarsi che la spina sia staccata dalla presa elettrica. Pulire il corpo del prodotto con un panno umido non abrasivo, evitando di usare detersivi o detergenti abrasivi o aggressivi, per non rovinare le parti estetiche dell'apparecchio. Il panno non deve essere troppo bagnato, poiché se l'acqua penetra nell'apparecchio, può seriamente danneggiarlo.

DOPO L'USO

Attendere il completo raffreddamento di ogni parte. Staccare la spina di alimentazione, riavvolgere il cavo ed appenderlo al gancio presente sulla testa del prodotto.

Smontare tutti gli accessori ed incastrarli nei 4 alloggiamenti presenti sulla base (7). In tal modo è possibile riporre il prodotto in poco spazio ed in modo ordinato.

CARATTERISTICHE TECNICHE

• Alimentazione: AC 220-240V\~50-60Hz - Potenza: 1200W
• Capienza contenitore-bidone: 30 litri
• Accessori: tubo flessibile, tubo telescopico, spazzola da pavimenti e 2 beccucci, 4 ruote, 2 filtri.
• Sistema di protezione del motore

Al termine del suo periodo di vita, il prodotto va smaltito seguendo le direttive vigenti riguardo alla raccolta differenziata e non deve essere trattato come un normale rifiuto di nettezza urbana.

Il prodotto va smaltito presso i centri di raccolta autorizzati allo scopo, o restituito al rivenditore, qualora si voglia sostituire il prodotto con uno equivalente nuovo. Il costruttore si occuperà dello smaltimento del prodotto secondo quanto prescritto dalla legge. Il prodotto è composto di parti non biodegradabili e di

sostanze potenzialmente inquinanti per l'ambiente se non correttamente smaltite; altre parti possono essere riciclate. E' dovere di tutti contribuire alla salute ecologica dell'ambiente seguendo le corrette procedure di smaltimento. Il simbolo mostrato a lato indica che il prodotto risponde ai requisiti richiesti dalle nuove direttive introdotte a tutela dell'ambiente (2002/96/EC, 2003/108/EC, 2002/95/EC, 2012/19/EC) e che deve essere smaltito correttamente al termine del suo periodo di vita. Chiedere informazioni al comune di residenza in merito alle zone dedicate allo smaltimento dei rifiuti. Chi non smaltisce il prodotto nel modo indicato ne risponde secondo le leggi vigenti. Se il prodotto è di piccole dimensioni (dimensioni esterne inferiori a 25cm) è possibile riportare il prodotto al rivenditore senza obbligo di nuovo acquisto.

WASTE OF ELECTRIC AND ELECTRONIC EQUIPMENT

Per conoscere l'assistenza più vicina a Voi, o richiedere questo manuale in formato elettronico, contattare il numero di telefono 0541/694246, fax [phone], o l'indirizzo E-Mail [e-mail] e chiedere del responsabile Centri Assistenza.

La TREVIDEA S.r.l. si riserva il diritto di apportare a questi apparecchi modifiche ELETTRICHE - TECNICHE - ESTETICHE e/o sostituire parti senza alcun preavviso, ove lo ritenesse più opportuno, per offrire un prodotto sempre più affidabile, di lunga durata e con tecnologia avanzata.

TREVIDEA S.r.l. si scusa inoltre per eventuali errori di stampa.

L'apparecchio è conforme ai requisiti richiesti dalle direttive dell'Unione Europea ed è

pertanto marcato con il marchio CE
