Tipo di prodotto	Binocolo
Marca	Steiner
Modello	BluHorizons 10x26
Ingrandimento	10x
Diametro dell'obiettivo	26 mm
Tipo di prisma	Porro
Sistema di messa a fuoco	Sports-Auto-Focus
Distanza interpupillare	Regolabile tramite articolazione dell'asse centrale
Oculari	ErgoFlex o rotativi, regolabili in tre posizioni (ergonomica, cilindrica, per portatori di occhiali)
Correzione diottrica	Sì, sugli oculari
Impermeabilità	Sì, impermeabili all'immersione (rivestimento in gomma)
Pulizia	Spazzola e panno morbido, risciacquo con acqua saponata per il rivestimento
Sicurezza	Non guardare mai direttamente il sole
Garanzia	Non copre le parti soggette a usura (rivestimento, cinghia, oculari, copriobiettivo)
Numero di serie	Sull'asse tra gli obiettivi, sotto l'asse o nella lente dell'obiettivo
Accessori inclusi	Cinghia da trasporto, custodia in neoprene, copripioggia, copriobiettivo ClicLoc
Utilizzo consigliato	Osservazione della natura, sport, viaggi

Domande frequenti - BluHorizons 10x26 Steiner

Come fissare la cinghia da trasporto sul binocolo Steiner BluHorizons 10x26?

Utilizzare il sistema ClicLoc: premere il perno della guaina in gomma per sbloccare, inserire la chiusura a clip fino a un clic udibile. Senza ClicLoc, far passare la cinghia nell'asola e stringere il cappio scorrevole.

Come regolare la distanza interpupillare?

Articolare l'asse centrale del binocolo fino a ottenere un'immagine circolare unica. Questa distanza corrisponde alla distanza tra i vostri occhi.

Come effettuare la messa a fuoco con il sistema Sports-Auto-Focus?

Impostare le due correzioni diottriche su '0'. Per un deficit visivo, nascondere l'obiettivo sinistro, regolare la correzione destra su un oggetto a 200 m, poi invertire. La nitidezza è garantita da 20 m all'infinito.

Come utilizzare gli oculari per portatori di occhiali?

Gli oculari ErgoFlex o rotativi possono essere regolati in posizione per portatori di occhiali (solitamente ruotandoli o abbassandoli). Ciò consente di avvicinare gli occhi agli oculari tenendo gli occhiali.

Come pulire le lenti?

Rimuovere prima la polvere con una spazzola, poi asciugare con un panno morbido leggermente umido. Evitare prodotti abrasivi. Per l'acqua salata, risciacquare con acqua dolce e asciugare.

Il binocolo è impermeabile?

Sì, il binocolo Steiner BluHorizons 10x26 è impermeabile all'immersione grazie al rivestimento in gomma. Può essere risciacquato con acqua saponata.

Cosa fare se i copriobiettivo ClicLoc non si agganciano?

Verificare che la linguetta della chiusura sia rivolta verso l'esterno e inserirla fino a sentire un clic udibile. Se il problema persiste, pulire le superfici di contatto.

Dove trovare il numero di serie del mio binocolo?

Il numero di serie si trova generalmente sull'estremità anteriore dell'asse tra gli obiettivi, sotto l'asse o nella lente dell'obiettivo. Permette di identificare il prodotto in caso di smarrimento o furto.

Qual è la principale istruzione di sicurezza?

Non guardare mai direttamente il sole con il binocolo, poiché può danneggiare gravemente la vista, persino causare cecità totale.

Come mantenere il rivestimento in gomma?

Risciacquare il rivestimento con acqua saponata. Per le screpolature capillari dovute ai raggi UV, applicare un pulitore aerosol per cruscotto o un prodotto per la cura della plastica come Nigrin.

MANUALE UTENTE BluHorizons 10x26 Steiner

Vivere momenti indimenticabili

Istruzioni per l'uso

Congratulazioni, avete acquistato un binocolo STEINER! Godetevi la vista di momenti meravigliosi. Gli accessori compresi nella fornitura possono essere utilizzati come desiderate. L'utilizzo corretto è il preper poter godere per decenni di questo strumento di precisione. Per questa ragione, prima di utilizzare lo per la prima volta vi preghiamo di leggere le pagine seguenti.

Vivere momenti indimenticabili Istruzioni per l'uso

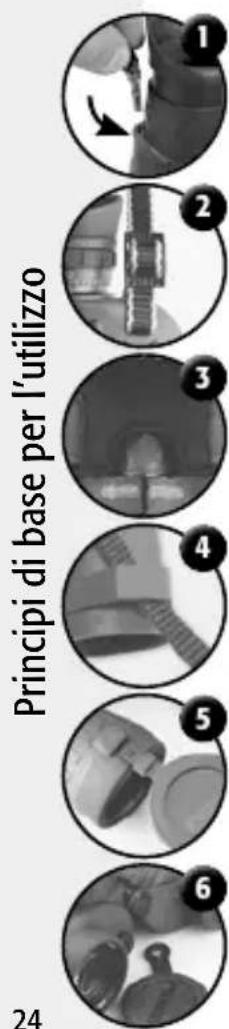

Applicazione del supporto a cinghia:

Con sistema ClicLoc:

Per sciogliere lo spallaccio, esercitare una pressione sul punto indicato dell'armatura in gomma, sbloccando così la chiusura ①. Ora la chiusura è sbloccata. A questo punto è possibile togliere o inserire la chiusura a scatto. Il nasetto della chiusura a scatto guarda sempre all'esterno, e quando lo si inserisce si deve udire lo scatto.

Senza sistema ClicLoc:

Staccare un'estremità della cinghia dal passante di scorrimento, quindi infilarla dall'alto attraverso l'occhio del binocolo ②. Quindi, tirare nuovamente la cinghia a spalla indietro nel passante di scorrimento, e tenderla tirando. L'altra estremità della cinghia si fissa allo stesso modo.

Fissaggio dell'involucro protettivo in neoprene e della copertura antipioggia:

Assieme al vostro binocolo possono essere forniti diversi sistemi di protezione dalla pioggia, che vengono fissati alla cinghia a spalla. Nel caso dell'involucro protettivo in neoprene, fare attenzione a che il taglio a semicerchio del cappuccio si trovi sopra la ghiera di messa a fuoco ③. Nel caso della copertura antipioggia, il supporto a cinghia può essere infilato lateralmente nell'occhio appositamente aperto ④.

Fissaggio della calotta di protezione dell'obiettivo:

Se il vostro binocolo è dotato di calotta di protezione dell'obiettivo ClicLoc a incastro, per staccare la calotta fare brevemente pressione sull'incavo visibile ed estrarre la calotta dal suo attacco ⑤. Per incastrarla nuovamente, riportare il collegamento a scatto nell'attacco fino a che non si sente lo scatto e questo non si incastra con sicurezza. Per rimuovere le calotte di protezione dell'obiettivo fissate all'asse centrale, tirarle lungo l'asse centrale stessa ⑥.

Regolazione della distanza tra gli occhi e conchiglia oculare:

Regolare la distanza tra gli occhi:

Piegando il binocolo sull'asse centrale si aggiusta la distanza individuale tra gli occhi, in modo da poter vedere un'immagine rotonda.

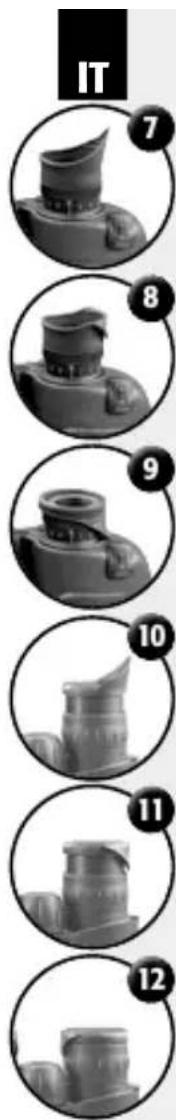

Per poter guardare al meglio attraverso il vostro binocolo STEINER, potete regolare le conchiglie oculari in diverse posizioni:

Regolare le conchiglie oculari (modelli con ErgoFlex e conchiglie oculari ergonomiche): Ergonomiche 7, cilindriche 8 o per chi porta gli occhi ali 9.

Regolare le conchiglie oculari (modelli con conchiglie oculari cilindriche): cilindriche 8, o per chi porta gli occhi ali 9.

Regolare le conchiglie oculari (modelli con conchiglie oculari girevoli): ergonomiche 7, cilindriche 8, o per chi porta gli occhi ali 9.

Messa a fuoco:

Binocoli con prisma di Porro con Sports-Auto-Focus (vedere anche legenda):

Impostando entrambe le regolazioni diottriche a "0" la vista sarà sempre nitida, da circa 20 m all'infinito. Se così non fosse, è presente un difetto visivo di uno o di entrambi gli occhi, per cui è necessario adattare l'ottica.

1. Scegliere un oggetto lontano che presenti quanti più dettagli possibile (distanza circa 200 metri).
2. Coprire l'obiettivo sinistro con la mano o con la sua calotta di copertura, e guardare attraverso il binocolo.
3. A questo punto, ruotare la regolazione diottrica nell'oculare destro fino a che l'occhio non vede in modo completamente chiaro e nitido.
4. Ripetere il processo per l'occhio sinistro. Ora si vede sempre nitidamente a partire da 20 metri.

Una volta impostata l'acutezza visiva individuale (vedere Sports-Auto-Focus), nei modelli Sports-Auto-Focus PLUS avete inoltre la possibilità di mettere a fuoco oggetti nella zona vicina (dai 2 m di distanza) con un breve movimento alla ghiera di messa a fuoco 13.

Binocolo con prisma retto con Fast Close Focus (vedere anche legenda):

1. Scegliere un oggetto lontano che presenti quanti più dettagli possibile (distanza circa 200 metri).
2. Coprire l'obiettivo sinistro con la mano o eventualmente con la sua calotta di copertura fornita, e guardare attraverso il binocolo.
3. A questo punto, ruotare la ghiera di messa a fuoco fino a che l'occhio destro non vede in modo completamente chiaro e nitido.
4. Per regolare la metà sinistra del binocolo, coprire l'obiettivo destro e guardare attraverso il binocolo. Quindi ruotare la regolazione diottrica all'oculare sinistro, fino a che non si vede nitidamente lo stesso oggetto.
5. Ora, ruotando la vite della Ghiera di messa a fuoco, è possibile mettere a fuoco il binocolo sulle distanze e ottenere immagini eccezionalmente nitide e brillanti.
   Nota: nei modelli Discovery si ha la regolazione diottrica su entrambi gli oculari.

Impostazioni della bussola:

Illuminazione della bussola:

Nei binocoli marini STEINER con bussola integrata, sul lato dell'alloggiamento della bussola si trova un pulsante 14 che permette di illuminare la visualizzazione della bussola nell'oculare in condizioni di oscurità. Basta tenere premuto il relativo pulsante. Per poter utilizzare la bussola anche la notte, l'illuminazione della bussola è dotata di batteria.

Sostituzione della batteria:

Per poter utilizzare la bussola anche la notte, l'illuminazione della bussola è dotata di batteria. Per sostituirla, procedere come segue:

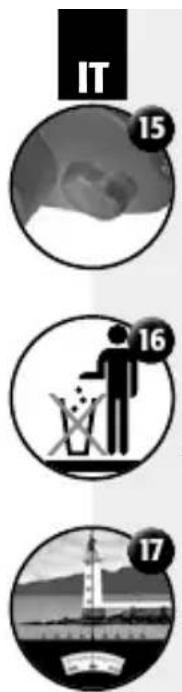

Aprire il vano batterie 15. Ora, sostituire la batteria usata / le batterie usate con una batteria nuova / con batterie nuove, facendo attenzione a posizionare correttamente i poli positivi e negativi. Nel chiudere il coperchio del vano batterie, fare attenzione a fermarlo bene al fine di evitare che possa penetrare acqua all'interno.

Tutela dell'ambiente: non smaltire le batterie scariche con i rifiuti domestici 16. Informarsi sulle disposizioni vigenti sulla raccolta differenziata di vecchi dispositivi elettrici ed elettronici nella propria regione.

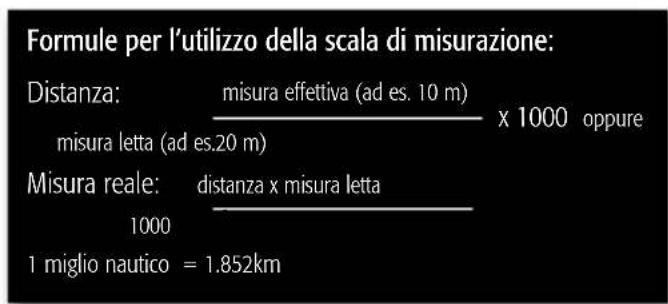

Prodotti con scala graduata di precisione integrata:

è molto ben visibile 17 e permette di effettuare misurazioni in metri o piedi (0,33 m).

Esempio di misurazione:

rotta. Sulla scala numerica della scala gra- calcolaresiottiene dallamisura effettiva, nel

Pulizia / cura e indicazioni importanti sul prodotto:

Pulizia del binocolo:

Rimuovere la polvere e la sporcizia grossolana dalle lenti con un pennello. Quindi, per pulire le lenti, utilizzare esclusivamente un panno morbido, eventualmente umido, poiché altrimenti si potrebbero graffiare. Togliere l'acqua salata con un panno umido, e in seguito asciugare i componenti ottici strofinandoli con un panno.

Cura dell'armatura in gomma: I binocoli impermeabili all'acqua sotto pressione possono essere puliti con sapone liquido e sotto l'acqua corrente. Per chiudere piccole fenditure che possono essere causate dai raggi UV, l'armatura in gomma andrebbe trattata con spray Cockpit o il prodotto per la cura della plastica Nigrin.

Numero di serie del prodotto:

Ciascun binocolo STEINER ha un suo numero di serie. Il numero permette di risalire alla data di produzione. Inoltre è possibile identificare il vostro binocolo (previa sua registrazione al sito internet di STEINER) in caso di perdita o furto. Il numero di serie del vostro binocolo (a seconda del modello) si trova all'estremità anteriore dell'asse del binocolo 18, tra gli obiettivi, sull'asse del binocolo lato inferiore 19 o sulla lente dell'obiettivo 20.

Importante indicazione sulla sicurezza:

Non guardare mai con il binocolo direttamente verso il sole 21! Può causare gravi danni agli occhi, anche con possibilità di perdita della vista!

Inoltre Vi preghiamo di tener conto che la garanzia non include i pezzi particolarmente soggetti all'usura, come ad esempio il rivestimento in gomma, la tracolla, gli oculari o i copri oculari. In caso di problemi con l'utilizzo del binocolo rivolgetevi ad un rivenditore specializzato di fiducia oppure, per la Germania, contattate il nostro Servizio Clienti Nazionale al numero di telefono: [phone].
