MANUALE UTENTE CPRT115G SMEG

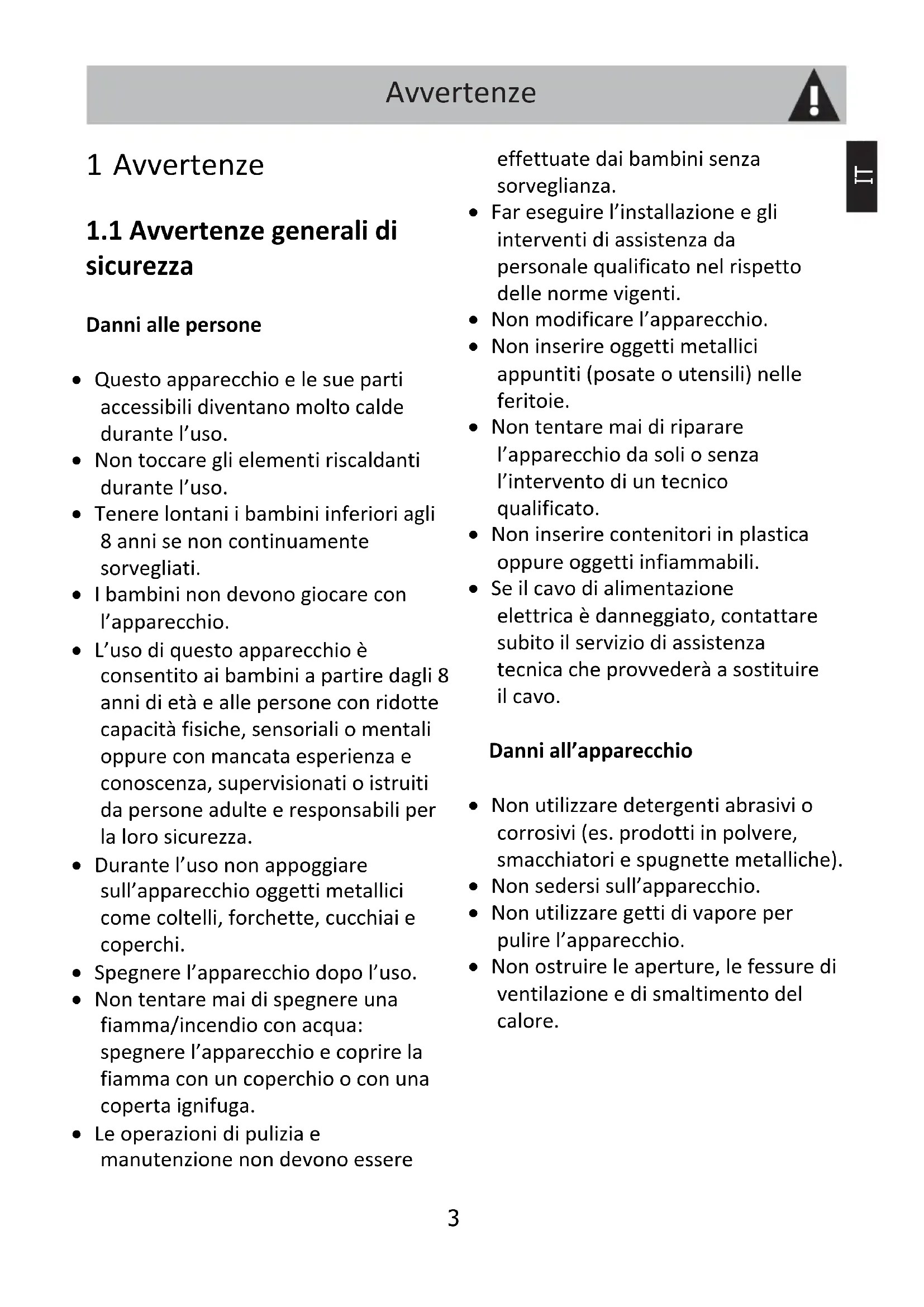

1.1 Avvertenze generali di

sicurezza Danni alle persone

• Questo apparecchio e le sue parti accessibili diventano molto calde durante l’uso.

• Non toccare gli elementi riscaldanti durante l’uso.

• Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati.

• I bambini non devono giocare con l’apparecchio.

• L’uso di questo apparecchio è consentito ai bambini a partire dagli 8 anni di età e alle persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancata esperienza e conoscenza, supervisionati o istruiti da persone adulte e responsabili per la loro sicurezza.

• Durante l’uso non appoggiare sull’apparecchio oggetti metallici come coltelli, forchette, cucchiai e coperchi.

• Spegnere l’apparecchio dopo l’uso.

• Non tentare mai di spegnere una fiamma/incendio con acqua: spegnere l’apparecchio e coprire la fiamma con un coperchio o con una coperta ignifuga.

• Le operazioni di pulizia e manutenzione non devono essere effettuate dai bambini senza sorveglianza.

• Far eseguire l’installazione e gli interventi di assistenza da personale qualificato nel rispetto delle norme vigenti.

• Non modificare l’apparecchio.

• Non inserire oggetti metallici appuntiti (posate o utensili) nelle feritoie.

• Non tentare mai di riparare l’apparecchio da soli o senza l’intervento di un tecnico qualificato.

• Non inserire contenitori in plastica oppure oggetti infiammabili.

• Se il cavo di alimentazione elettrica è danneggiato, contattare subito il servizio di assistenza tecnica che provvederà a sostituire il cavo. Danni all’apparecchio

• Non utilizzare detergenti abrasivi o corrosivi (es. prodotti in polvere, smacchiatori e spugnette metalliche).

• Non sedersi sull’apparecchio.

• Non utilizzare getti di vapore per pulire l’apparecchio.

• Non ostruire le aperture, le fessure di ventilazione e di smaltimento del calore. Avvertenze

• Non usare in nessun caso l’apparecchio per riscaldare l’ambiente. Per questo apparecchio:

• Non appoggiarsi o sedersi sul cassetto aperto.

• Controllare che non rimangano incastrati oggetti nel cassetto.

1.2 Responsabilità del

produttore Il costruttore declina ogni responsabilità per danni subiti da persone e cose causati da:

• Uso dell’apparecchio diverso da quello previsto;

• Inosservanza delle prescrizioni del manuale d’uso

• Manomissione anche di una singola parte dell’apparecchio;

• Utilizzo di ricambi non originali.

1.3 Scopo dell’apparecchio

• Questo apparecchio è destinato al riscaldamento di alimenti e di stoviglie in ambiente domestico. Ogni altro uso è improprio.

• L’uso di questo apparecchio è consentito ai bambini a partire dagli 8 anni di età e alle persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancata esperienza e conoscenza, supervisionati o istruiti da persone adulte e responsabili per la loro sicurezza.

• L’apparecchio non è concepito per funzionare con temporizzatori esterni o con sistemi di comando a distanza.

• Il pannello frontale del cassetto è dotato di un guidaluce che permette di visualizzare da diverse angolazioni se il dispositivo è acceso o spento.

uesto apparecchio deve essere smaltito separatamente dagli altri rifiuti (direttive 2002/95/CE, 2002/96/CE, 2003/108/CE). Questo apparecchio non contiene sostanze in quantità tali da essere ritenute pericolose per la salute e l’ambiente, in conformità alle attuali direttive europee. Per smaltire l’apparecchio:

• Tagliare il cavo di alimentazione Avvertenze Tensione elettrica Pericolo di folgorazione

• Disattivare l’alimentazione elettrica generale

• Staccare il cavo di alimentazione elettrico dalla rete elettrica5 elettrica. Rimuovere il cavo assieme alla spina.

• Conferire l’apparecchio agli idonei centri di raccolta differenziata dei rifiuti elettrici ed elettronici, oppure riconsegnare l’apparecchio al rivenditore al momento dell’acquisto di una apparecchiatura equivalente, in ragione di uno ad uno. Si precisa che per l’imballaggio dell’apparecchio vengono utilizzati materiali non inquinanti e riciclabili.

• Conferire i materiali dell’imballaggio agli idonei centri di raccolta differenziata.

identificazione La targhetta di identificazione riporta i dati tecnici, il numero di matricola e la marcatura. La targhetta di identificazione non deve mai essere rimossa.

Consigliamo di leggere attentamente questo manuale, che riporta tutte le indicazioni per mantenere inalterate le qualità estetiche e funzionali dell’apparecchio acquistato. Questo manuale d’uso costituisce parte integrante dell’apparecchio e deve essere conservato integro e a portata di mano dell’utente per tutto il ciclo di vita dell’apparecchio. Per ulteriori informazioni sul prodotto: www.smeg.com Prima di usare l’apparecchio leggere attentamente questo manuale d’uso.

manuale d’uso Questo manuale d’uso utilizza le seguenti convenzioni di lettura: Avvertenze, informazioni generali su questo manuale d’uso Descrizione degli apparecchi e degli accessori Informazioni sull’uso dell’apparecchio e degli accessori. Consigli di cottura Pulizia e manutenzione, informazioni per la corretta pulizia e manutenzione

• Non lasciare incustodito

• Non permettere che bambini dell’imballaggio. Avvertenze6

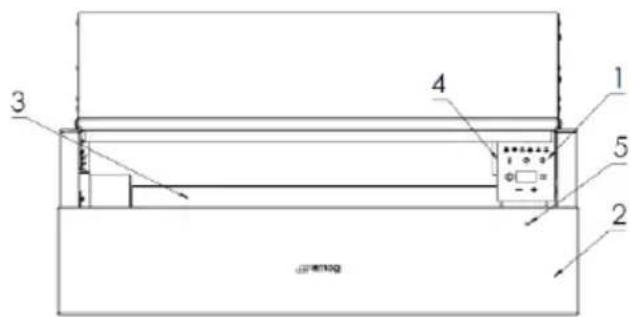

Descrizione generale

4. Ventola di riscaldamento

5. Spia di funzionamento

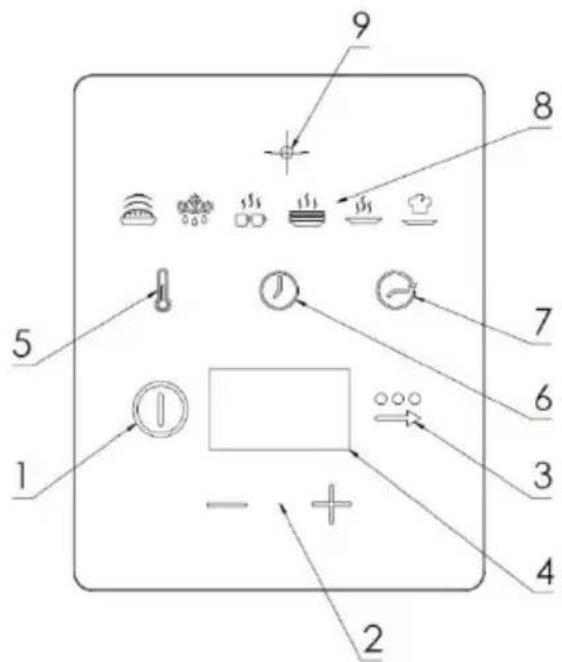

1. Accensione/spegnimento del

cassetto riscaldante.

2. Aumenta o diminuisce il valore

3. Impostazione menu. Permette di

impostare la temperatura di riscaldamento (5), timer (6), avvio ritardato (7).

4. Display, visualizza i valori impostati.

5. Rappresenta la funzione selezione di

“temperatura di riscaldamento” attiva.

6. Rappresenta la funzione “timer”

7. Rappresenta la funzione “avvio

8. Visualizza le funzioni di riscaldamento

9. ON/OFF LED. Si illumina quando il

cassetto sta lavorando o è programmato con un avvio ritardato. Descrizione

Informazione Suggerimento7

3 Uso L'apparecchio è dotato di un sistema di ventilazione ad aria calda. Una ventola distribuisce il calore della resistenza di riscaldamento in modo ottimale all'interno del cassetto. Tramite il display è possibile controllare la temperatura adeguata delle stoviglie e delle pietanze inserite. La circolazione dell'aria riscalda le stoviglie e le pietanze in modo uniforme e rapido. Una griglia di protezione impedisce che si possano toccare accidentalmente la resistenza di riscaldamento e la ventola. Sulla base del cassetto è collocato un tappetino in materiale antiscivolo per impedire che le stoviglie possano spostarsi quando si apre o chiude il cassetto. Capacità:

Avvertenze Avvertenze del cassetto riscaldante durante l’uso.

Rimuovere eventuali etichette (ad eccezione della targhetta di identificazione)

• Mantenere il cassetto chiuso durante il funzionamento.

• Proteggere le mani tramite guanti termici durante la movimentazione di stoviglie e alimenti all’interno del cassetto.

• Non toccare gli elementi riscaldanti all’interno del cassetto.

• Non permettere ai bambini di avvicinarsi al cassetto durante il funzionamento.

• Temperatura elevata all’interno del cassetto durante l’uso pericolo di incendio o scoppio

• Non vaporizzare prodotti spray nelle vicinanze del cassetto.

• Non usare o lasciare materiali infiammabili nelle vicinanze del cassetto.

• Non usare stoviglie o contenitori di plastica per riscaldare il cibo.

• Non introdurre nel cassetto recipienti in metallo e contenitori chiusi.

massimo di 15 Kg. Uso8 umido.

Asciugare l’apparecchio accuratamente.

Per rimuovere eventuali residui di fabbricazione, riscaldare l’apparecchio a vuoto per almeno due ore alla massima temperatura.

Uso Giornaliero Per utilizzare il cassetto riscaldante, procedere come di seguito:

• Posizionare il cibo su un piatto o stoviglie.

• Lasciare libere le fessure del riscaldatore elettrico. L’aria calda dovrebbe essere completamente libera di fuoriuscire dalla griglia. Ciò consente una distribuzione ottimale del calore all’interno del cassetto.

• Accendere il cassetto e selezionare la temperatura per impostare la funzione desiderata. Eventualmente selezionare il timer o l’avvio ritardato.

• Chiudere il cassetto accuratamente, senza troppa forza. Potrebbe rimanere aperto.

Accensione Tenere premuto il tasto per almeno 1 secondo. Il cassetto emetterà un suono acustico.

Impostazione della temperatura di riscaldamento All’avvio è possibile impostare la temperatura di riscaldamento, variando il valore tra 30°C e 85°C con i tasti , la selezione ha intervalli di 5°C. Una volta che il cassetto raggiunge la temperatura impostata, emetterà tre segnali acustici.

Impostazione del TIMER Una volta impostata la temperatura, premere il tasto fin quando si illumina l’icona . È possibile impostare il timer con una durata che va da 30 minuti fino a 24h con intervalli di selezione di 15 minuti per le prime 10h e con intervalli di 1h dalle 10h alle 24h. In caso di temperatura impostata sopra i 65°C, il cassetto si spegnerà automaticamente dopo 10h di funzionamento.

Impostazione dell’avvio ritardato È possibile impostare un avvio ritardato del cassetto riscaldante da 1h a 24h con intervalli di 1h, premendo il tasto fin quando l’icona si attiva. Alla fine del tempo selezionato, il cassetto si attiva automaticamente alla funzione impostata.

4 Funzioni di riscaldamento Simbolo

30°C 35°C Lievitazione

Tempo di riscaldamento Diversi fattori influenzano il tempo di riscaldamento delle pietanze:

• Spessore e materiale delle stoviglie.

• Dimensione del cibo.

• Disposizione delle stoviglie.

• Impostazione della temperatura.

• Ripetute aperture e chiusure del cassetto riscaldante. Non è quindi possibile fornire indicazioni assolute. Attraverso un regolare utilizzo dell’apparecchio, sarà possibile individuare le impostazioni più adeguate per il raggiungimento del risultato desiderato. Al fine di ottenere un risultato migliore, preriscaldare il cassetto riscaldante per 15 minuti alla temperatura desiderata.

Inizio del riscaldamento Una mancata interazione con il display per 10 secondi consecutivi, permette l’attivazione del riscaldamento. Il LED (9) rimane accesso per tutta la durata della funzione selezionata. Qualora all’accensione non si interagisca con il display, il cassetto si imposta automaticamente su 30°C per 30 minuti.

Durante il riscaldamento Quando la funzione “avvio ritardato” è impostata, si illumina l’icona il LED (9) inizia a lampeggiare e il display riporta l’indicazione del tempo rimanente all’accensione. Una volta conclusa la funzione di “avvio ritardato”, il cassetto si attiva, il LED (9) diventa fisso e si illumina l’icona mentre il display mostra la temperature di riscaldamento.

Spegnimento Lo spegnimento avviene toccando il tasto per circa 1 secondo. Una volta spento il cassetto torna alla Uso

IT10 configurazione preimpostata. L’impostazione del timer prevede lo spegnimento automatico del cassetto, una volta terminato il ciclo di riscaldamento.

Cambio parametri durante il riscaldamento Toccare il tasto in fase di funzionamento, in modo da scegliere il parametro da modificare tra temperatura e timer. Per attivare la funzione “avvio ritardato” spegnere e riaccendere il cassetto dal tasto

Funzione Sabbath E’ possibile attivare la funzione Sabbath entro i primi 10 secondi dopo l’accensione del cassetto riscaldante. Per attivarla premere contemporaneamente i tasti per circa 4 secondi. Sul display compare la scritta . Durante questa funzione nessun parametro è modificabile e la temperature si imposta automaticamente su un valore di circa 45°C per 80 ore consecutive. Per tornare alle impostazioni iniziali, spegnere il cassetto riscaldante. Dopo le 80 ore di funzionamento il cassetto si spegne automaticamente.

Cottura a bassa temperatura L’impostazione è utilizzata per cuocere a bassa temperatura e per proseguire la cottura di tagli pregiati, da piccoli a medi, come manzo, vitello, maiale e agnello con diametro massimo di 6 cm. Per i tagli più grandi consigliamo la preparazione in forno o vaporiera combinata. Con un tempo di cottura prolungato di circa 2/3 h a bassa temperatura la carne resta rugosa e tenera. Preparazione: prima di cuocere la carne a bassa temperatura occorre rosolarla.

Utilizzare stoviglie idonee in vetro, porcellana o ceramica

Far scaldare olio o burro in una padella e qui rosolare la carne a fuoco vivo.

Suggerimenti Nella seguente tabella sono riportate Indicazioni di cottura di alcuni alimenti di commune uso quotidiano. Nello specifico si riportano i processi di lievitazione del pane, fermentazione dello yoghurt e i processi di essiccazione.

Funzione Q.ty Note Tempo cottura

Focaccia 30°C 35°C Lievitazione della pasta 500g Posizionare la focaccia sulla carta argentata

Yoghurt 40°C 45°C Fermentazione Latte grasso 1,5 l, yoghurt al latte 375g, 9 ciotole di vetro In una ciotola versare il latte e lo yogurt, frullare bene con un frullatore a immersione e versare il tutto nei vasetti di vetro. Chiuderli con i tappi e sistemarli all'interno del cassetto. 8 h

Pomodori 60°C 65°C Essiccazione 250g Utilizzare fogli di carta a diretto contatto con il vetro, tagliare i pomodori in due, salare. Capovogli i pomodori ogni 3 ore 8/10 h Erbe: rosmarino salvia, prezzemolo 200g Utilizzare fogli di carta a diretto contatto con il vetro Mela 1 mela, ½ limone, acqua Tagliare a fettine sottili la mela. Riscaldare in una ciotola con acqua e limone per 5 minuti. Poi posizionare sulla carta forno.

5 Pulizia e Manutenzione

Pulire l’apparecchio Per una buona conservazione delle superfici occorre pulire regolarmente al termine di ogni utilizzo, dopo averle lasciate raffreddare. Evitare di lasciare seccare all’interno del cassetto residui di cibo perchè potrebbero rovinare lo smalto. Per pulire il cassetto:

Rimuovere la base antiscivolo.

Versare il detergente non abrasive su un panno umido e passare sulle superfici.

Risciacquare accuratamente.

Asciugare con un panno morbido o in microfibra. Per pulire la base antiscivolo:

Rimuovere la base antiscivolo.

Pulire in acqua tiepida o detersivo non abrasive.

Asciugare accuratamente con un panno morbido o in microfibra.

Posizionare la base cassetto perfettamente asciutta nel cassetto.

Cosa fare se… Di seguito riportiamo un elenco di possibili soluzioni a eventuali inconvenienti di funzionamento.

Le stoviglie non si riscaldano:

Controllare che l’apparecchio sia collegato alla rete elettrica domestica.

Controllare che l’interruttore generale dell’impianto domestico sia inserito.

Controllare che le aperture di ventilazione siano libere.

Controllare che sia possibile percepire il rumore della ventola e contattare il Servizio Assistenza.

Lasciare le stoviglie nel cassetto per un tempo maggiore. Il cassetto non si apre:

Afferrare la parte inferiore del cassetto e tirare fino a sbloccarlo. L’interruttore generale o l’interruttore magnetotermico dell’impianto domestico scattano ripetutamente:

Contattare il Servizio Assistenza o un elettricista.

affilati.13 6 Installazione

Collegamento elettrico

Informazioni generali: Controllare che le caratteristiche della rete elettrica siano adatte ai dati riportati sulla targhetta. La targhetta di identificazione, con I dati tecnici, il numero di matricola e la marcatura è visibilmente posizionata sull’apparecchio. La targhetta non deve mai essere rimossa. L’apparecchio funziona a 230 V. Utilizzare il cavo di alimentazione fornito con l’apparecchio. Collegamento fisso: Prevedere sulla linea di alimentazione un dispositivo di interruzione onnipolare in conformità con le regole di installazione. Il dispositivo di interruzione deve essere situato in posizione facilmente raggiungibile e in prossimità dell’apparecchio. Collegamento con spina e presa Controllare che spina e presa siano dello stesso tipo. Evitare l’utilizzo di riduzioni, adattatori o derivatori in quanto potrebbero provocare riscaldamenti o bruciature.

• Posizionare l’apparecchio nel persona.

• di terra secondo le modalità dell'impianto elettrico.

generale. Installazione Rischio di danni all’apparecchio

• sul cassetto aperto. Sviluppo di calore dell’apparecchio

delle aperture richieste.

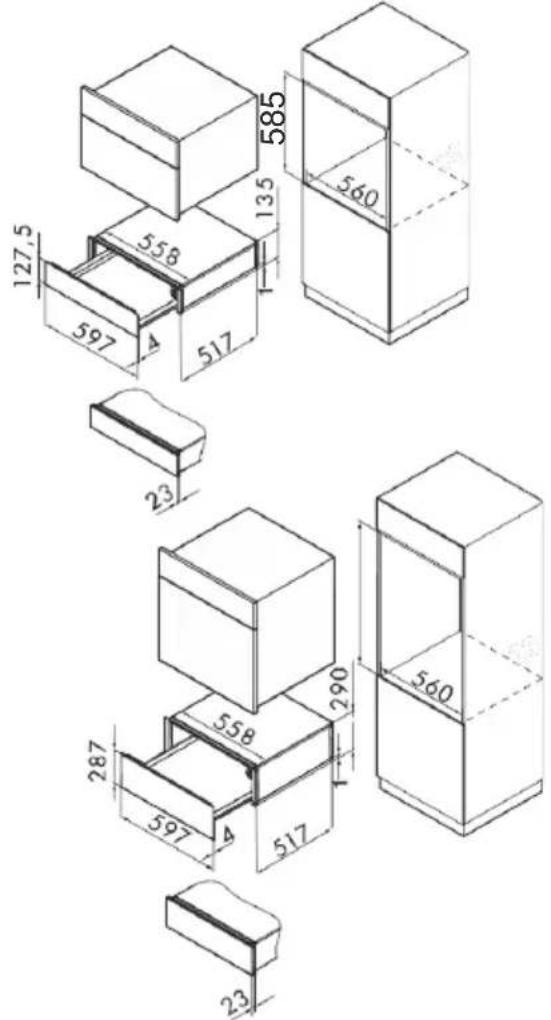

Indicazioni generali:

Posizionare il cassetto su un ripiano stabile.

Il ripiano d’appoggio deve avere un’apertura posteriore di 20mm.

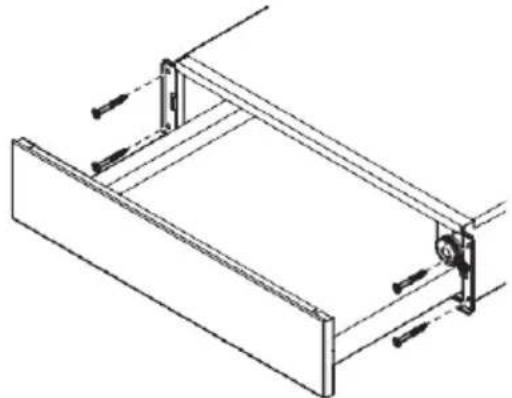

Il mobile che ospita il cassetto deve essere privo di pannello posteriore. Montare l’apparecchio

Centrare e allineare il cassetto nell’incasso. Assicurarsi che la cornice sia perfettamente aderente al mobile.

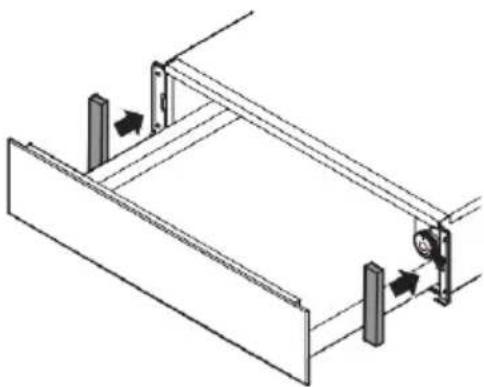

Posizionare i coperchi laterali

7 Salvaguardia dell’ambiente Riciclare i materiali con il simbolo. Buttare l’imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. Installazione
