Tipo di prodotto	Stufa a legna
Marca	Panadero
Modello	ONIX WALL
Altezza	587 mm
Larghezza	561 mm
Profondità	538 mm
Peso	95 kg
Combustibile	Legna secca (umidità ≤ 20%) e mattonelle di legno pressato
Potenza nominale	7,1 kW
Rendimento	77%
Emissione di CO	0,10%
Temperatura dei fumi	271 °C
Tiraggio minimo della canna fumaria	11,8 Pa
Portata massica dei fumi	6,2 g/s
Volume di riscaldamento approssimativo	280 m³
Distanza di sicurezza dai materiali combustibili	80 cm
Uscita fumi	150-153 mm
Porta di carico legna	485 x 361 mm
Lunghezza massima dei ceppi	55 cm
Materiale del corpo	Acciaio (4+3 mm)
Materiale della griglia	Ghisa
Vernice resistente	Fino a 800 °C
Vetro	Vetroceramica 750 °C
Garanzia	5 anni (parti difettose, esclusi trasporto e parti non coperte)
Manutenzione	Pulizia regolare del vetro (prodotto speciale), condotti fumari, e manutenzione annuale da un professionista
Sicurezza	Installazione da un professionista, distanza minima dai materiali combustibili, guanto fornito per la manipolazione

Domande frequenti - ONIX WALL PANADERO

Che tipo di combustibile utilizzare nella stufa ONIX WALL?

Usate legna secca con un'umidità inferiore al 20% o mattonelle di legno pressato. Non bruciate mai rifiuti domestici, plastica o sostanze grasse.

Come accendere correttamente la stufa?

Posizionate piccoli pezzi di legna e rametti a mucchio con 1 o 2 pastiglie accendifuoco sotto. Accendete, chiudete la porta e aprite il tiraggio al massimo. Una volta che il fuoco è ben acceso, regolate l'arrivo dell'aria.

Qual è la potenza nominale e il rendimento di questa stufa?

La potenza nominale è di 7,1 kW con un rendimento del 77%. Per raggiungerla, caricate circa 2 kg di legna all'ora (due ceppi da 1 kg).

Quali sono le dimensioni e il peso della stufa ONIX WALL?

Altezza 587 mm, larghezza 561 mm, profondità 538 mm, peso 95 kg. Può contenere ceppi fino a 55 cm di lunghezza.

Come mantenere il vetro e la stufa?

Pulite il vetro quotidianamente con un detergente speciale (non acqua). Pulite regolarmente i condotti dei fumi e fate effettuare una manutenzione professionale all'inizio della stagione.

Quali sono le distanze di sicurezza da rispettare?

La distanza minima dai materiali combustibili (mobili, tende) è di 80 cm. La stufa deve essere installata su un pavimento non infiammabile.

Posso far funzionare la stufa a porta aperta?

No, la stufa non è progettata per funzionare a porta aperta. Questo può causare surriscaldamento o malfunzionamento.

Cosa fare in caso di incendio della canna fumaria?

Chiudete immediatamente i tiraggi d'aria se possibile e contattate le autorità (vigili del fuoco). Non cercate di spegnere da soli con acqua.

Quali parti non sono coperte dalla garanzia?

Il vetro, la griglia e porta in ghisa, così come le maniglie non sono coperte. La garanzia di 5 anni copre le parti difettose, esclusi trasporto.

Perché esce fumo durante le prime accensioni?

È normale: la vernice anticalore brucia aderendo alla stufa. Aerate abbondantemente la stanza fino alla scomparsa del fumo.

MANUALE UTENTE ONIX WALL PANADERO

Il legno: un'energia ecologica

Il legno è una fonte d'energia rinnovabile che offre una soluzione alle sfide energetiche e ambientali del XXI secolo.

Un albero cresce grazie alla luce del sole, all'acqua, ai sali minerali e alla CO2. Accumula in modo naturale l'energia del sole e ci fornisce l'ossigeno indispensabile alla vita.

La quantità di CO2 che si produce durante la combustione del legno non è superiore a quella che libererebbe per scomposizione naturale. Pertanto ci troviamo in presenza di un tipo di energia che rispetta il ciclo naturale di milioni di anni. La combustione del legno non aumenta il livello di CO2 presente nell'ambiente, quindi si tratta di una fonte d'energia ecologica che non contribuisce all'effetto serra.

Nelle nostre stufe, la legna brucia in modo pulito e non lascia residui. La cenere del legno è un fertilizzante d'elevata qualità, ricco di sali minerali. Quando compra una stufa a legna, dà una mano all'ambiente, ottiene un riscaldamento economico, e può godere dello spettacolo delle fiamme che nessun altro tipo di riscaldamento le può offrire.

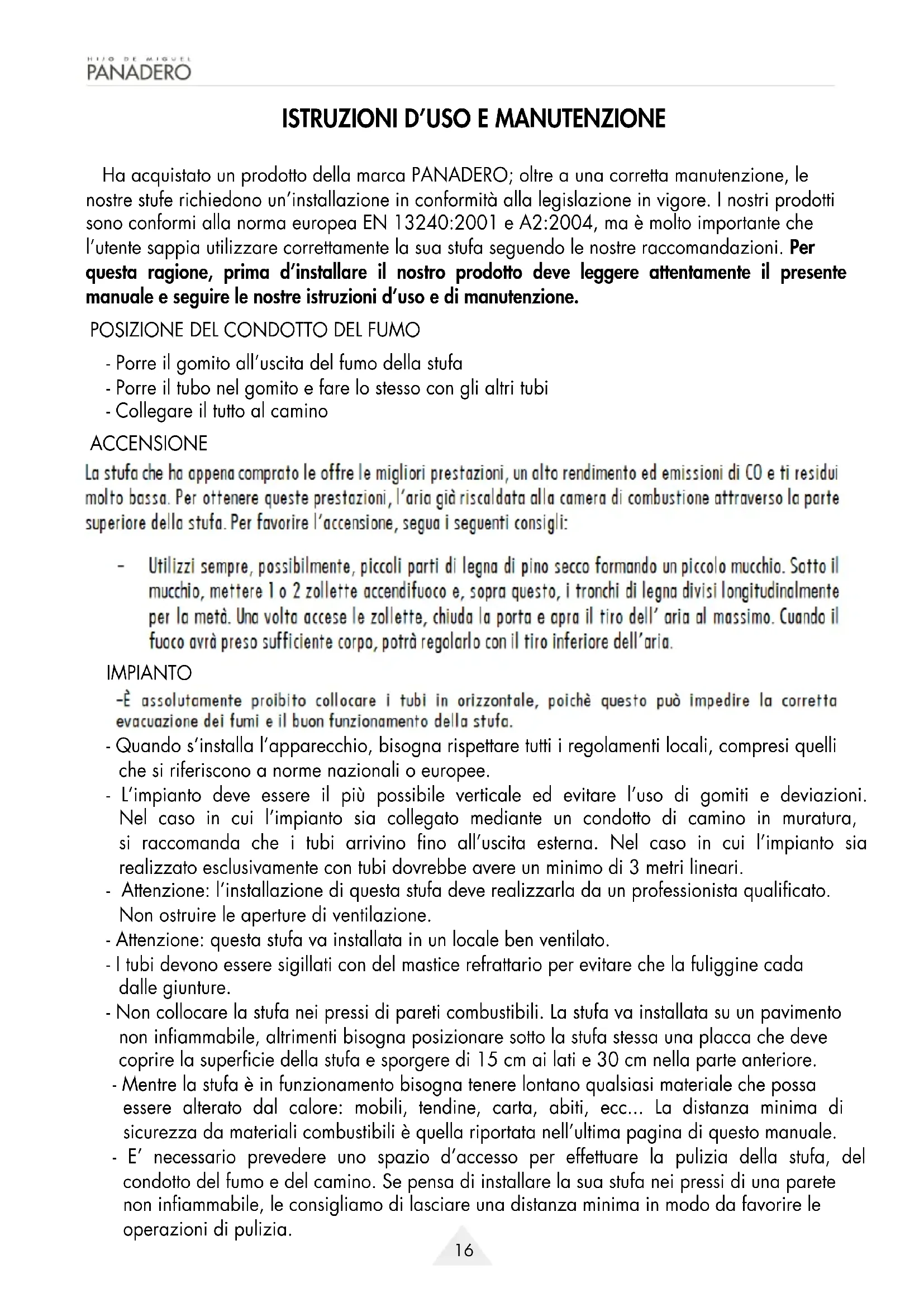

ISTRUZIONI D'USO E MANUTENZIONE

Ha acquistato un prodotto della marca PANADERO; oltre a una corretta manutenzione, le nostre stufe richiedono un'installazione in conformità alla legislazione in vigore. I nostri prodotti sono conformi alla norma europea EN 13240:2001 e A2:2004, ma è molto importante che l'utente sappia utilizzare correttamente la sua stufa seguendo le nostre raccomandazioni. Per questa ragione, prima d'installare il nostro prodotto deve leggere attentamente il presente manuale e seguire le nostre istruzioni d'uso e di manutenzione.

POSIZIONE DEL CONDOTTO DEL FUMO

• Porre il gomito all'uscita del fumo della stufa
• Porre il tubo nel gomito e fare lo stesso con gli altri tubi
• Collegare il tutto al camino

ACCENSIONE

La stufa che ha appena comprato le offre le migliori prestazioni, un alto rendimento ed emissioni di CO e ti residui molto bassa. Per ottenere queste prestazioni, l'aria già riscaldata alla camera di combustione attraverso la parte superiore della stufa. Per favorire l'accensione, segua i seguenti consigli:

- Utilizzi sempre, possibilmente, piccoli parti di legna di pino secco formando un piccolo mucchio. Sotto il mucchio, mettere 1 o 2 zollette accendifuoco e, sopra questo, i tronchi di legna divisi longitudinalmente per la metà. Una volta accese le zollette, chiuda la porta e apra il tiro dell'aria al massimo. Cuando il fuoco avrà preso sufficiente corpo, potrà regolarlo con il tiro inferiore dell'aria.

IMPIANTO

-È assolutamente proibito collocare i tubi in orizzontale, poichè questo può impedire la corretta evacuazione dei fumi e il buon funzionamento della stufa.
- Quando s'installa l'apparecchio, bisogna rispettare tutti i regolamenti locali, compresi quelli che si riferiscono a norme nazionali o europee.
- L'impianto deve essere il più possibile verticale ed evitare l'uso di gomiti e deviazioni. Nel caso in cui l'impianto sia collegato mediante un condotto di camino in muratura, si raccomanda che i tubi arrivino fino all'uscita esterna. Nel caso in cui l'impianto sia realizzato esclusivamente con tubi dovrebbe avere un minimo di 3 metri lineari.
- Attenzione: l'installazione di questa stufa deve realizzarla da un professionista qualificato. Non ostruire le aperture di ventilazione.
- Attenzione: questa stufa va installata in un locale ben ventilato.
- I tubi devono essere sigillati con del mastice refrattario per evitare che la fuliggine cada dalle giunture.
- Non collocare la stufa nei pressi di pareti combustibili. La stufa va installata su un pavimento non infiammabile, altrimenti bisogna posizionare sotto la stufa stessa una placca che deve coprire la superficie della stufa e sporgere di 15 cm ai lati e 30 cm nella parte anteriore.
- Mentre la stufa è in funzionamento bisogna tenere lontano qualsiasi materiale che possa essere alterato dal calore: mobili, tendine, carta, abiti, ecc... La distanza minima di sicurezza da materiali combustibili è quella riportata nell'ultima pagina di questo manuale.
- E' necessario prevedere uno spazio d'accesso per effettuare la pulizia della stufa, del condotto del fumo e del camino. Se pensa di installare la sua stufa nei pressi di una parete non infiammabile, le consigliamo di lasciare una distanza minima in modo da favorire le operazioni di pulizia.

- Questa stufa non è adatta ad essere installata in un sistema di camino condiviso da altre stufe.

- La stufa va installata su pavimenti che presentino una capacità portante adeguata. Se la costruzione preesistente non rispetta questo requisito previo, bisogna adottare le misure adeguate (per esempio, una placca di distribuzione del carico) affinché lo rispetti.

COMBUSTIBILE

- Come combustibile bisogna usare legna secca, facendo in modo che non superi del 20% il livello d'umidità. E' necessario tener presente che della legna con un 50% o un 60% di umidità non riscalda, ha una pessima combustione, produce molto catrame, libera un'eccessiva quantità di vapore acqueo e forma eccessivi sedimenti nella stufa, sul cristallo e nel condotto del fumo. Si possono usare anche delle bricchette di legno pressato.

- Accendere il fuoco con le apposite pastiglie o con l'aiuto di carta e legna fine. Non bisogna mai usare per accendere il fuoco alcol o prodotti simili.

- Non bruciarvi rifiuti domestici, materie plastiche o prodotti grassi che inquinano l'ambiente e possono provocare rischi d'incendi per ostruzione del condotto.

FUNZIONAMENTO

- Le prime volte che si accende è normale che venga prodotto del fumo. Ciò è dovuto al fatto che si bruciano certi componenti della vernice anticalore mentre il pigmento aderisce alla stufa stessa. Per tale ragione è raccomandabile ventilare abbondantemente la stanza finché questo fenomeno sparisce.

- La stufa non è stata progettata per funzionare con lo sportello aperto.

- Il dispositivo è pensato per lavorare in maniera intermittente con intervalli di ricarica di combustibile.

- Per quanto riguarda il processo d'accensione della stufa si raccomanda di usare carta, pastiglie combustibili e piccoli legnetti. Una volta che il fuoco inizia a prendere, aggiungere nel primo carico due bastoni da 1 a 1,3 Kg. di peso. In questo processo d'accensione il tiraggio d'aria della stufa deve essere completamente aperto. Se fosse necessario è possibile anche aiutarsi all'inizio mediante l'apertura del cassetto della cenere.

- Una volta che il fuoco è diventato intenso, chiudere completamente il cassetto della cenere (se è stato aperto in precedenza) e regolare l'intensità del fuoco chiudendo in maggiore o minore misura il tiraggio dell'aria.

- Per ottenere la potenza nominale di questa stufa bisogna collocare una quantità di legna di circa 2 Kg. di peso (due tronchi di 1 Kg. o poco più) a intervalli di 1 ora. I tronchi vanno collocati in senso orizzontale leggermente separati tra loro, in modo da garantire una corretta combustione. Non si deve ricaricare il dispositivo finché non è stata consumata la leagna precedente e sia rimasta solo la riserva di braci.

- Per ottenere una combustione lenta bisogna regolare l'intensità del fuoco con il tiraggio dell'aria. Quest'ultimo deve essere sempre libero da intoppi per permettere l'entrata dell'aria per la combustione.

- E' normale che dopo le prime volte che si accende la stufa le parti di ottone assumano un colore ramato.

- E' normale che, con l'uso, si segretoli la guarnizione di fibra di vetro del cristallo. Benché la stufa possa funzionare senza questa guarnizione, si raccomanda di sostituirla ogni stagione.

- Il cassetto inferiore serve a togliere la cenere. Svuotarlo con frequenza, senza attendere che si riempia troppo onde evitare che si rovini la griglia; prestare attenzione alla cenere che può essere ancora calda fino a 24 ore dopo che è stato spento il fuoco.

- Non aprire lo sportello del dispositivo in maniera brusca in modo da evitare la fuoriuscita di fumo. Non aprire mai lo sportello della stufa senza aver prima aperto il tiraggio. Aprire lo sportello solo allo scopo di ricaricare il combustibile adeguato.

- Il cristallo, i pezzi d'ottone e il dispositivo in genere possono raggiungere temperature molto elevate, fare quindi attenzione a non bruciarsi. Per maneggiare queste parti, usare il quanto allegato alla stufa.

- Tenere i bambini lontani dalla stufa mentre si usa per evitare che si brucino.

- Se sorgono problemi (stagione intermedia, camino freddo, ecc.) si può accendere un fuoco di richiamo" con della carta appallottolata, che favorisce l'attivazione della stufa.

- Nel caso in cui si verifichi del surriscaldamento, chiudere il tiraggio dell'aria per ridurre l'intensità del fuoco.

- Nel caso in cui ci sia un cattivo funzionamento, chiudere il tiraggio dell'aria e rivolgersi al fabbricante.

MANUTENZIONE

- Conviene pulire periodicamente il cristallo per evitare che i resti di fuliggine lo anneriscano. Esistono in commercio degli strumenti di pulizia appositi. Non usare mai dell'acqua. Non cercare mai di pulire la stufa mentre sta funzionando.

- E' anche importante pulire periodicamente i condotti dei fumi, inoltre, bisogna verificare che non ci siano parti intasate prima di accendere di nuovo la stufa dopo un periodo prolungato d'inattività. All'inizio di ogni stagione è importante che un tecnico professionista esegua una manutenzione dell'impianto.

- In caso d'incendio nel camino, se possibile, chiudere il tiraggio dell'aria e rivolgersi immediatamente alle autorità competenti.

- Qualsiasi pezzo di ricambio che sarà necessario sostituire deve essere raccomandato da noi.

GARANZIA

Questa stufa è un prodotto di elevata qualità, fabbricata con grande perizia. Nel caso in cui, ciò nonostante, si dovesse verificare qualche difetto, deve rivolgersi prima al proprio distributore. Se quest'ultimo non è in grado di risolvere il problema, dovrà mettersi in contatto con noi e, se necessario ci manderà la stufa. La nostra ditta sostituisce gratuitamente qualsiasi pezzo difettoso per cinque anni dalla data d'acquisto. Le spese di trasporto, tuttavia, verranno sostenute dal cliente.

Dato che questo dispositivo è stato testato da un laboratorio certificato non sono sotto garanzia le seguenti pezzi:

• Vetro
• Griglia e porta in ghisa.
• Maniglie e cerniere

All'interno dell'imballaggio, si trova una scheda di controllo qualità, la preghiamo di farla pervenire al distributore in caso di reclamo.

MISURE E CARATTERISTICHE

• Altezza 587 mm
• Larghezza....561 mm
• Profondità.... 538 mm
• Peso 95 Kg
• Portello inserimento legna 485 x 361 mm
• Diametro scarico fumi..... 150-153 mm
• Corpo in acciaio da 4 ^+ 3 mm.
• Griglia di ghisa
• Vernice anticalore resistente a 800 °C
• Cristallo in vetroceramica 750 °C

• Lunghezza massima tronchi: 55 cm

• Potenza termica nominale 7.1kW

• Rendimento 77 %
• Emissione di CO al 13% di O2 0.10 %
• Tiraggio nel camino per potenza nominale 11.8 Pa
• Portata massica del fumo 6.2 g/s
• Temperatura del fumo 271°C
• Distanza minima da materiali infiammabili 80 cm
• Volume di riscaldamento (circa.) 280 m³

DIN EN 13240: 2001 & A2: 2004& AC: 2007	HIJO DE MIGUEL PANADERO P.I. CAMPOLLANO AVENIDA 5a, 13-15 02007 ALBACETE -SPAIN
STUFA A LEGNA "ONIX WALL"....19 STUFA INDIPENDENTE PER COMBUSTIBILE SOLIDO CERTIFICATE N°....TD 4781; TD 4781P DICHIARAZIONE DI PRESTAZIONE....18695 ORGANISMO NOTIFICATO....1677
Potenza termica nominale....7.1 kW Rendimento....77% Emissione di CO al 13% di O2....0.10% Temperatura del fumo....271oC Distanza da materiali infiammabili....80 cm Tipi di combustibile....Legna e bricchette
