MANUALE UTENTE Valera Brendz

IT | Manuale di istruzioni

Programmatore digitale dell'acqua con

schermo LCD e 4 programmi

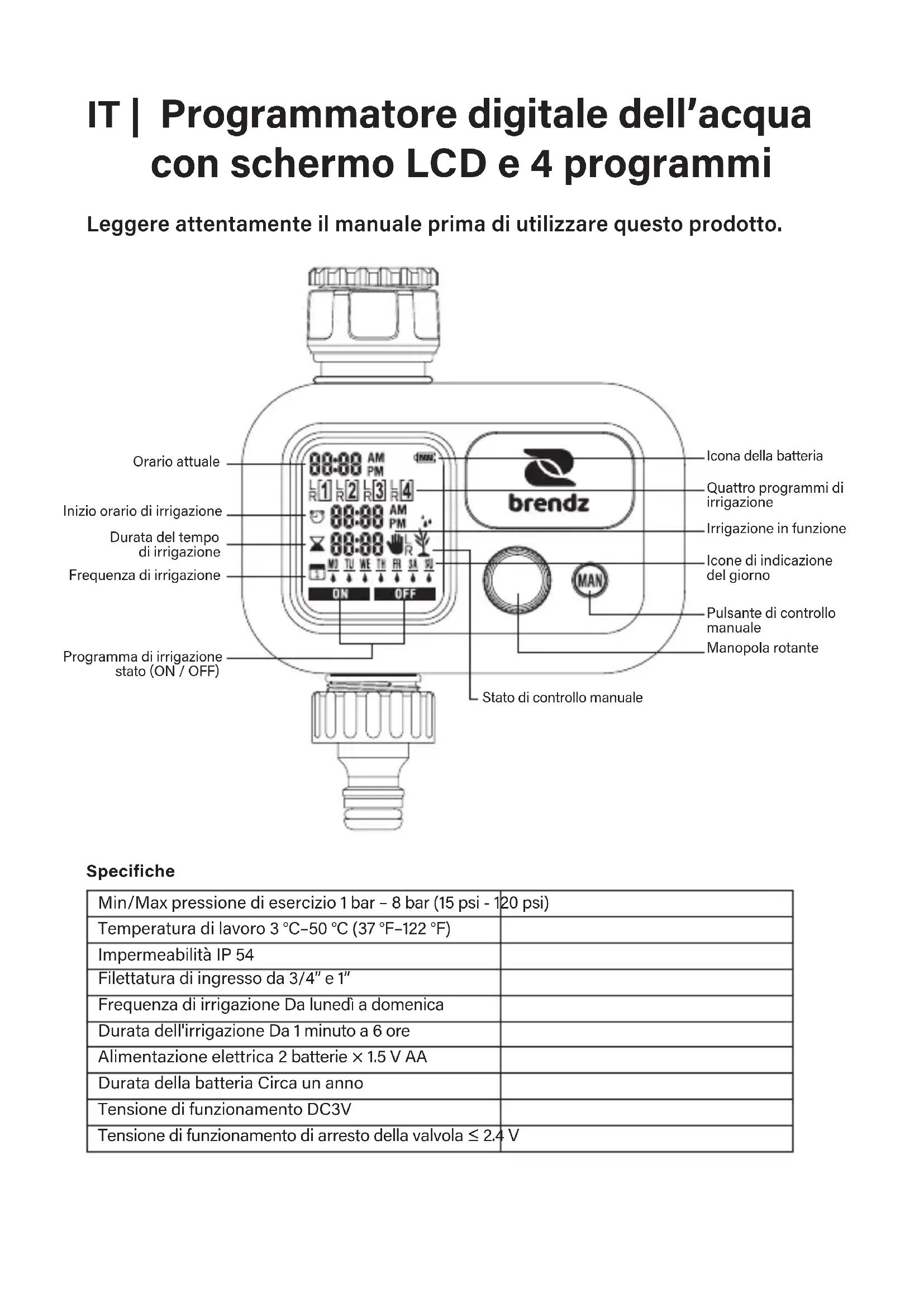

IT | Programmatore digitale dell'acqua con schermo LCD e 4 programmi

Leggere attentamente il manuale prima di utilizzare questo prodotto.

Specifiche

Min/Max pressione di esercizio 1 bar - 8 bar (15 psi - 120 psi)
Temperatura di lavoro 3 °C-50 °C (37 °F-122 °F)
Impermeabilità IP 54
Filettatura di ingresso da 3/4" e 1"
Frequenza di irrigazione Da lunedì a domenica
Durata dell'irrigazione Da 1 minuto a 6 ore
Alimentazione elettrica 2 batterie × 1.5 V AA
Durata della batteria Circa un anno
Tensione di funzionamento DC3V
Tensione di funzionamento di arresto della valvola ≤ 2.4 V

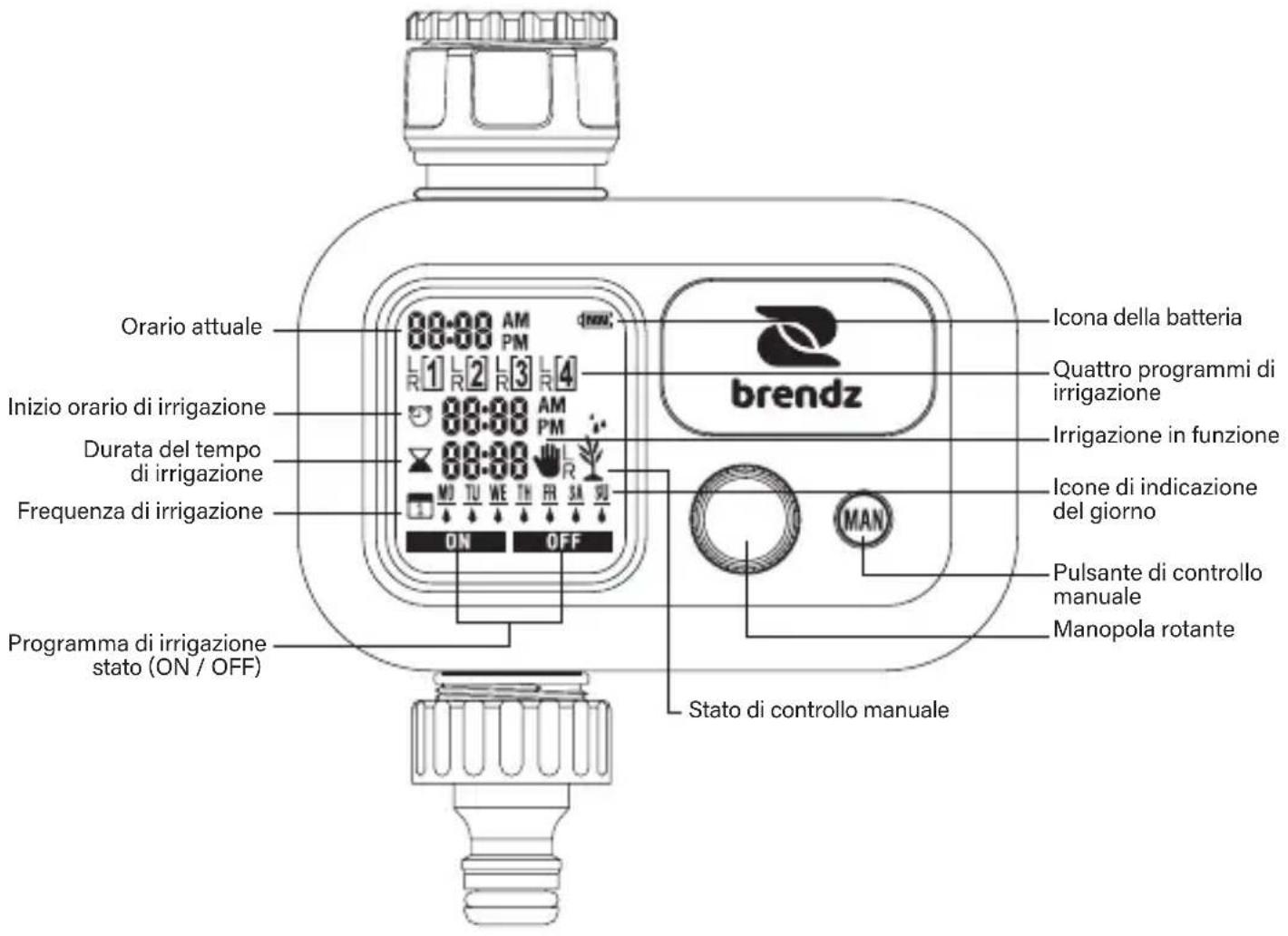

Icona della batteria

Tempo massimo di attività: un anno

Tempo minimo di attività: quattro settimane

Tempo massimo di attività: quattro settimane

Potenza ridotta: sostituire le batterie

Nota: quando la batteria è a bassa tensione (tensione batteria ≤2,4V) il timer è forzato a chiudere l'elettrovalvola. Sia le funzioni manuali che quelle automatiche vengono annullate.

Posizionamento della batteria (Fig. 1)

1. Estrarre la scatola della batteria.
2. Inserire 2 batterie AA nel vano batteria
3. Inserire il vano batteria nel timer di irrigazione.

AVVERTENZA: assicurarsi che le batterie siano rivolte verso l'alto quando si inserisce il vano batteria.

Impostazione della modalità di visualizzazione dell'orologio (Fig. 2)

Per passare dalla modalità 24 ore a quella 12 ore.

(L'impostazione dell'ora predefinita è in modalità 24 ore)

1. Premere contemporaneamente il pulsante "MAN" e la manopola e installare la batteria. Apparirà l'icona come in Fig. 1 o in Fig. 2.
2. Premere il pulsante "MAN" per passare dalla modalità di visualizzazione 24 ore (Fig. 1) a quella di 12 ore (Fig. 2).
3. Premere la manopola dopo la selezione, per visualizzare l'ora in base al metodo scelto.

Impostazioni dell'ora e del giorno della settimana (Fig. 3)

1. Ruotare la manopola in senso antiorario per accedere alla modalità di impostazione dei parametri.
2. Premere la manopola e l"ora" inizierà a lampeggiare.
3. Ruotare la manopola per regolare il parametro e premere la manopola per confermare dopo aver selezionato, i "minuti" inizieranno a lampeggiare.
4. Ruotare la manopola per regolare il parametro e premere la manopola per confermare dopo aver selezionato, la linea orizzontale sotto "giorno della settimana" inizierà a lampeggiare.
5. Ruotare la manopola per regolare il parametro e premere la manopola per confermare dopo aver selezionato.
6. Premere il pulsante MAN per uscire dalla modalità di impostazione.

Impostazione dei programmi (Fig. 4)

È possibile impostare quattro programmi.

Un programma è una combinazione di ora di inizio, durata e giorno della settimana.

1. Selezionare uno dei 4 programmi che si desidera impostare ruotando la manopola. ([1] / [2] / [3] / [4] inizieranno a lampeggiare).
2. Quando viene visualizzato il programma desiderato, ad esempio [1].premi il manopola rotante. L'icona dell'ora di inizio (💡) lampeggia.
3. Premere la manopola per accedere all'impostazione dell'ora di inizio e la posizione "ora" lampeggerà; ruotare la manopola in senso orario o antiorario per regolare i parametri.
4. Premere la manopola per confermare dopo aver selezionato, i "minuti" lampeggiano; ruotare la manopola in senso orario o antiorario per regolare i parametri.
5. Premere la manopola rotante per confermare dopo l'impostazione e tornare all'icona dell'ora di inizio (☐) in stato lampeggiante.
6. Ruotare la manopola in senso orario fino all'icona del tempo di irrigazione (☒) in stato lampeggiante.
7. Premere la manopola rotante per accedete alle impostazioni orario di durata dell'irrigazione fino a che la posizione "ora" lampeggia; ruotare la manopola in senso orario o il contatore in senso orario per regolare i parametri. Nota: il massimo tempo di irrigazione automatico è 6 ore.
8. Premere la manopola per confermare dopo l'impostazione; i "minuti" lampeggeranno. Ruotare la manopola in senso orario o antiorario per regolare i parametri.
9. Premere la manopola rotante per confermare dopo aver selezionato e tornare all'icona del tempo di irrigazione (☒) in stato lampeggiante.

10. Ruotare la manopola in senso orario fino all'icona del tempo di intervallo (☐) in stato lampeggiante.

11. Premere la manopola per accedere all'impostazione del tempo di intervallo fino a che "MO" lampeggia. Ruotare la manopola tra MO\~SU per impostare i giorni in cui si desidera eseguire il programma selezionato. Quando uno dei giorni lampeggia, premere il tasto "MAN". Una goccia di pioggia apparirà sotto i giorni selezionati in cui si desidera che il programma venga eseguito.

12. Premere la manopola rotante per confermare in seguito a impostazione e tornare all'icona dell'intervallo (1) in stato lampeggiante.
13. Ruotare la manopola in senso orario sull'interfaccia lampeggiante dell'icona ON (ON) o dell'icona OFF (OFF), quindi premere la manopola per confermare. Quando il programma è impostato su OFF non è attivato.
14. Ripetere per i programmi [2] - [3] - [4].
15. Dopo aver impostato la programmazione desiderata attendere \~ 30 secondi (oppure premere il tasto "MAN"). Il timer salverà le impostazioni e mostrerà il programma successivamente impostato per l'avvio. (Fig. 5)

Visualizzazione del funzionamento automatico (Fig. 6)

Il display mostra il conto alla rovescia del tempo di irrigazione in modalità di irrigazione automatica.

Tre gocce d'acqua vengono visualizzate a turno sopra l'icona dell'irrigazione (pianta).

Per interrompere l'irrigazione automatica prima dello scadere del tempo impostato, premere il pulsante "MAN". Il timer tornerà alla programmazione impostata.

Impostazione dell'irrigazione manuale (Fig. 7)

1. Premere il pulsante "MAN" per accedere alla modalità di impostazione manuale e la posizione "ora" lampeggerà.
2. Impostare le ore desiderate ruotando la manopola e premendola per confermare.
3. Impostare i minuti desiderati ruotando la manopola e premendola per confermare.

Nota: il tempo massimo di irrigazione manuale è di 6 ore.

1. Premere la manopola per confermare, il timer inizierà l'irrigazione.

Visualizzazione del funzionamento manuale (Fig. 8)

Il display mostra il conto alla rovescia del tempo di irrigazione nell'impostazione di irrigazione manuale. Tre gocce d'acqua vengono visualizzate a turno sopra l'icona dell'irrigazione (pianta). Per interrompere l'irrigazione manuale prima dello scadere del tempo impostato, premere il pulsante "MAN". Il timer tornerà alla programmazione impostata.

Dopo aver effettuato tutte le impostazioni, collegare il timer al rubinetto. (Fig. 9)

Risoluzione dei guasti:

Display spento Inserisci batterie	nuove
L'irrigazione non è funzionale Controlla se:Il rubinetto del tubo è apertoIl timer è impostatoL'orologio è impostato correttamente
Il flusso d'acqua è scarso Pulisci il filtro

Il prodotto è progettato per fornire un servizio senza problemi per molti anni se utilizzato in modo appropriato. Alcuni consigli per un corretto funzionamento:

• Non collocare il prodotto in luoghi soggetti a vibrazioni e urti: potrebbero causare danni.
• Non posizionare sul prodotto fonti di fiamme libere, ad es. una candela accesa, ecc.
• Non posizionare il prodotto in luoghi con flusso d'aria inadeguato.
• Non manomettere i circuiti elettrici interni del prodotto: ciò potrebbe danneggiare il prodotto, invalidando automaticamente la garanzia. Il prodotto deve essere riparato solo da un professionista qualificato.
• Quando si prevedono temperature di congelamento, il timer deve essere rimosso dal rubinetto del tubo e conservato al chiuso per evitare potenziali danni da congelamento.
• Il filtro trattiene le particelle di sporco, prolungando la durata del timer. Pulire regolarmente il filtro e sostituirlo se usurato.
• Per pulire il prodotto, utilizzare un panno morbido leggermente inumidito. Non utilizzare solventi o detergenti: potrebbero graffiare le parti in plastica e causare la corrosione dei circuiti elettrici.
• Non immergere il prodotto in acqua o altri liquidi.
• In caso di danneggiamento o difetto del prodotto, non eseguire personalmente alcuna riparazione. Fallo riparare dove hai acquistato il prodotto.
• Questo dispositivo non è destinato all'uso da parte di persone (inclusi i bambini) la cui disabilità fisica, sensoriale o mentale o la mancanza di esperienza e competenza impedisce loro di utilizzare il dispositivo in sicurezza, se non sono supervisionate o se non sono state istruite riguardo al l'uso di questo apparecchio da parte di una persona responsabile della loro sicurezza. È necessario sorvegliare i bambini per assicurarsi che non giochi con il dispositivo.

CE è l'abbreviazione di Conformité européenne - E significa Conforme alle linee guida europee. Con il marchio CE, il produttore conferma che questo prodotto è conforme all'attuale europeo linee guida. La dichiarazione di conformità può essere richiesta a [e-mail].

I vecchi apparecchi contrassegnati con il simbolo rappresentato non devono essere smaltiti con la spazzatura. È necessario restituirli a un centro di raccolta rifiuti (informarsi presso la propria comunità locale) o al rivenditore presso cui sono stati acquistati.
