Tipo di prodotto	Telecamera cupola a colori CCTV
Alimentazione	24 V CA ±10% (60/50 Hz) o 12 V CC +10%/-5%
Consumo elettrico	Circa 1,7 W
Dispositivo immagine	Super-HAD CCD 1/3 pollice
Risoluzione orizzontale	540 linee TV
Rapporto segnale/rumore	Circa 50 dB
Illuminazione minima (SCC-B5345, 50IRE, F1.2, sens-up off)	Colore: 0,4 lux, B/N: 0,04 lux
Ottica	Diaframma automatico (DC), focale 2,9 ~ 10,0 mm, apertura F1,2
Funzioni speciali	Blocco di linea (LL), Sens-up (LSS), Inversione H/V, BLC, Anti-tremolio (FL), D/N, AWB, DNR, Compensazione difetti CCD dinamica
Modalità di sincronizzazione	INT / Blocco di linea (regolabile tramite INC/DEC)
Uscita video	Composito 1,0 Vp-p, 75 ohm, BNC + uscita monitor di test
Panoramica	0° ~ 355° (100° orario, 255° antiorario)
Inclinazione	0° ~ 90°

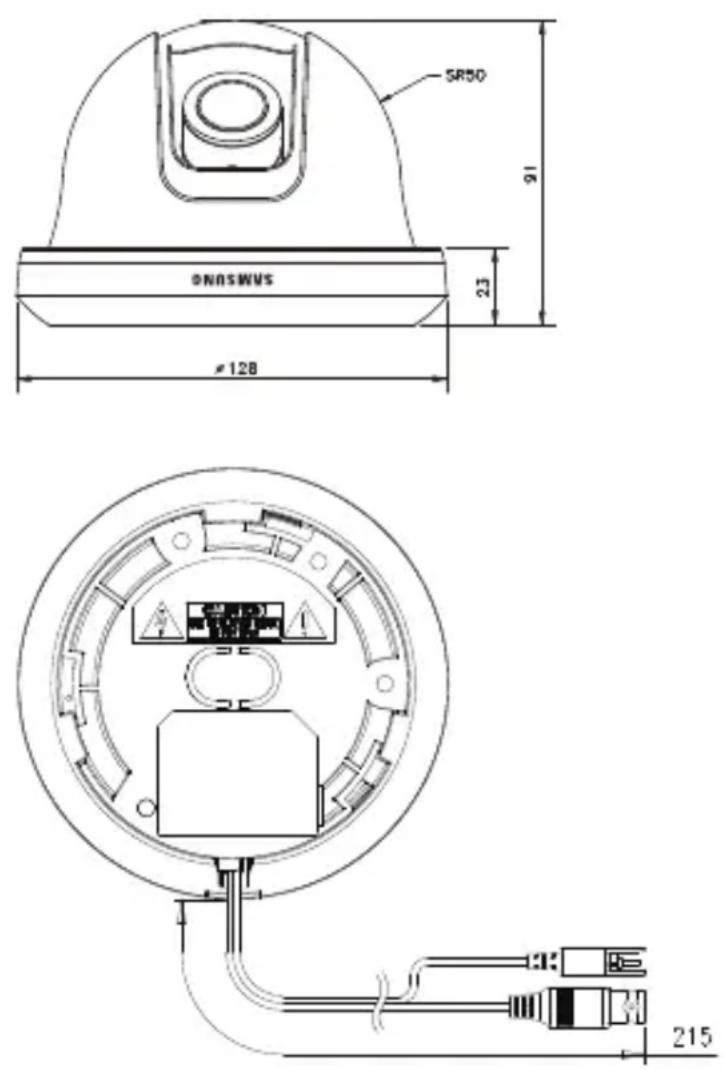

Dimensioni (diametro x altezza)	128 mm x 91 mm
Peso	327 g
Temperatura di funzionamento	-10 °C a +50 °C
Umidità di funzionamento	90% massimo
Pulizia	Usare un panno asciutto; non dirigere acqua direttamente
Sicurezza	Rischio di scossa elettrica; non aprire; usare l'adattatore specificato; installazione solida

Domande frequenti - SCC-B5345 SAMSUNG

Come regolare la messa a fuoco e lo zoom?

Utilizzare la leva dello zoom e la leva della messa a fuoco mentre si visualizza l'immagine su un monitor. Serrare le leve una volta effettuata la regolazione.

Cosa fare se l'immagine trema durante il passaggio da una telecamera all'altra?

Attivare il blocco di linea (LL) impostando l'interruttore 1 su ON. Regolare la fase con i pulsanti INC/DEC se necessario.

Come attivare la modalità giorno/notte automatica?

Impostare l'interruttore 7 (D/N) su ON. La telecamera passa automaticamente da colore a bianco e nero in base alla luminosità ambientale.

Come compensare un forte controluce?

Attivare la compensazione del controluce (BLC) impostando l'interruttore 5 su ON. Ciò consente di vedere chiaramente un soggetto di fronte a una fonte di luce intensa.

Quale tipo di alimentazione è richiesto?

La telecamera accetta 24 V CA ±10% (60/50 Hz) o 12 V CC +10%/-5%. Utilizzare solo l'adattatore specificato.

Come installare la telecamera sul soffitto?

Fissare prima la staffa di montaggio al soffitto con le viti fornite. Agganciare il corpo principale allineando i riferimenti, quindi ruotare in posizione BLOCCAGGIO. Regolare l'angolo e rimontare i coperchi.

Cosa fare se l'immagine è invertita?

Utilizzare gli interruttori H-REV (inversione orizzontale) e V-REV (inversione verticale) per correggere l'orientamento.

Come migliorare la visione al buio?

Attivare la funzione Sens-up (LSS) impostando l'interruttore 2 su ON. La telecamera accumula la luce fino a 128 volte per un'immagine più chiara.

Come pulire la telecamera?

Utilizzare un panno asciutto per pulire l'esterno. Non dirigere mai acqua direttamente sul dispositivo per evitare rischi di incendio o scossa elettrica.

Quali sono le precauzioni di sicurezza importanti?

Non aprire l'involucro (rischio di scossa elettrica). Installare saldamente per evitare cadute. Scollegare in caso di temporale. Utilizzare solo l'adattatore fornito.

MANUALE UTENTE SCC-B5345 SAMSUNG

istruzioni di funzionamento

immagina le possibilità

Grazie per aver acquistato un prodotto Samsung.

Per ottenere un servizio più completo, registri il

suo prodotto su

www.samsung.com/global/register

PRECAUZIONI DI SICUREZZA

ATTENZIONE

RISCHIO DISCOSSA ELETTRICA NON APRIRE

ATTENZIONE: PER RIDURRE I RISCHI DI SCOSSA ELETTRICA, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE). ALL'INTERNO NON VI SONO PARTI CHE L'UTENTE POSSA RIPARARE. RIVOLGERSI A PERSONALE QUALIFICATO.

Questo simbolo indica la presenza di una tensione pericolosa all'interno del dispositivo, che può provocare scariche elettriche.

Questo simbolo indica che nella documentazione del presente dispositivo sono contenute importanti istruzioni relative al funzionamento e alla manutenzione.

AVVERTENZA

- Per ridurre il rischio di incendio o di scossa elettrica, non esporre l'apparecchio a pioggia o a umidità.

AVVERTENZA

1. Assicurarsi di utilizzare solo l'adattatore indicato nel foglio delle specifiche. Utilizzare altri adattatori può provocare incendi, scossa elettrica o danni al prodotto.

2. Collegare scorrettamente l'alimentazione o sostituire le batterie in modo inadeguato può causare esplosione, incendio, scossa elettrica o danni al prodotto.

3. Non collegare più di una telecamera allo stesso adattatore. Eccederne la capacità può provocare surriscaldamento o incendio.

4. Inserire il cavo di alimentazione nella presa in modo sicuro. Un collegamento non sicuro può provocare incendi.
5. Quando si istalla la telecamera, fissarla in modo sicuro e saldo. Una telecamera che cade può causare danni alle persone.
6. Non sistemare oggetti conduttori (es. cacciaviti, monete, oggetti metallici, ecc.) o contenitori con acqua sulla telecamera. Ciò può causare danni alle persone dovuti a incendio, scossa elettrica o caduta di oggetti.
7. Non installare l'unità in luoghi umidi, con polveri o ceneri. Ciò può causare incendi o scosse elettriche.

8. Se l'unità emana un odore insolito o fumo, interrompere l'uso del prodotto. In questo caso scollegare immediatamente l'alimentazione e mettersi in contatto con il centro di assistenza. Continuare ad utilizzare il prodotto in tali condizioni può causare incendi o scosse.

9. Se il prodotto non funzionasse in modo normale, mettersi in contatto con il centro di assistenza più vicino. Non smontare o riparare in alcun modo questo prodotto. (SAMSUNG non è responsabile per problemi causati da modifiche non autorizzate o tentativi di riparazione)

10. Quando si pulisce, non spruzzare acqua direttamente sulle parti del prodotto. Ciò può causare incendi o scosse elettriche.

ATTENZIONE

1. Non far cadere oggetti sul prodotto ed evitare colpi forti. Mantenere lontano da luoghi sottoposti ad eccessive vibrazioni o ad interferenze magnetiche.
2. Non installare in luoghi sottoposti ad alte temperature (più di 50°C), basse temperature temperature (meno di -10°C), o grande umidità. Ciò può causare incendi o scosse elettriche.
3. Se si desidera modificare l'ubicazione del prodotto già installato, assicurarsi di spegnerlo e quindi spostarlo e installarlo nuovamente.
4. Scollegare la spina dalla presa in caso di lampi. Non farlo può provocare incendi o danni al prodotto.
5. Mantenere lontano dalla luce diretta e da fonti di radiazioni. Ciò può provocare incendi.

6. Istallare in un luogo ben ventilato.

7. Evitare di direzionare la telecamera direttamente verso oggetti molto luminosi quali il sole, ciò può danneggiare il sensore d'immagine CCD.

8. Non schizzare o sgocciolare liquidi sull'apparecchio e non porre su di esso degli oggetti contenenti liquidi, come ad esempio dei vasi.
9. La presa di rete viene utilizzata per scollegare l'apparecchio e deve essere facilmente accessibile in qualsiasi istante.

ISTRUZIONI DI SICUREZZA IMPORTANTI

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Rispettare tutti gli avvertimenti.
4. Seguire tutte le istruzioni.
5. Non utilizzare questo apparecchio vicino all'acqua.
6. Pulire solo con un panno asciutto.
7. Non bloccare nessuna apertura di ventilazione. Istallare seguendo le istruzioni del fabbricante.
8. Non installare vicino a fonti di calore quali caloriferi, stufe o altri prodotti (compresi gli amplificatori) che possano produrre calore.
9. Non eludere il sistema di sicurezza della spina polarizzata o a terra. Una spina polarizzata è costituita da due spinotti, uno più grande dell'altro. Una spina con presa a terra ha due spinotti e un terzo per la presa a terra. Lo spinotto più grande o il terzo spinotto sono stati previsti per la vostra sicurezza. Se la spina fornita non entra nella presa, mettersi in contatto con l'elettricista per la sostituzione della presa obsoleta.
10. Proteggere il cavo dell'alimentazione per evitare che sia calpestato o schiacciato, facendo particolare attenzione alle spine, alle prese e al punto in cui i cavi escono dell'apparecchio.
11. Utilizzare solo connettori/accessori indicati dal fabbricante.

12. Utilizzare solo su carrelli, piedistalli, treppiedi, staffe o tavoli indicati dal fornitore o venduti con l'apparecchio.

13. Scollegare questo apparecchio. Quando si utilizza un carrello, prestare attenzione quando si muove l'insieme carrello/ apparecchio per evitare incidenti per il possibile rovesciamento.

14. Rivolgersi a personale specializzato per qualsiasi riparazione. Le riparazioni sono richieste quando l'apparecchio viene in qualche modo danneggiato, ad esempio quando viene danneggiato il cavo di alimentazione o la spina, se è stato versato qualche liquido nell'apparecchio o vi sono caduti degli oggetti o se è stato esposto alla pioggia o all'umidità, se non funziona normalmente o se è caduto.

Indice

Introduzione....6

Riguardo a questo manuale 6

Introduzione al prodotto 6

Caratteristiche principali 6

Componenti....6

Controllare i componenti nella confezione ....6

Componenti della telecamera 7

Istallazione....8

Impostare le levette....8

Impostare le levette di funzione ....8

Collegare i cavi e cambiare le impostazioni ....10

Istallare la telecamera 11

Prima dell'installazione 11

Procedura d'installazione 11

Regolare la direzione della telecamera 12

Appendice A: Specifiche per lo Standard NTSC ..... 14

Appendice B: Specifiche per lo Standard PAL ..... 15

Introduzione

Riguardo a questo manuale

Questo manuale dell'utente comprende istruzioni base sul prodotto. Si consiglia a tutti gli utenti di leggerlo prima dell'uso.

Il manuale è suddiviso come segue:

■ Capitolo 1, "Introduzione", introduce il manuale dell'utente e fornisce informazioni riguardo al prodotto. (Questo capitolo)
■ Capitolo 2, "Istallazione", spiega come impostare e installare il prodotto.
■ Appendice, "Specifiche", fornisce le specifiche del prodotto.

Introduzione al prodotto

Questa è una telecamera dome ad alta risoluzione (540 linee TV) fornita di obiettivo varifocale, senza ritardo dinamico per le immagini in movimento e che dispone di caratteristiche quali la riduzione digitale del rumore (DNR) attraverso la compensazione CCD dei difetti in tempo reale, otturatore a bassa velocità (LSS: Auto x128) per aumentare la nitidezza delle immagini, compensazione del colore Giorno/Notte ecc.

Caratteristiche principali

■ Alimentazione: DC 12V/AC 24V
■ Funzioni speciali

• Bilanciamento del bianco automatico

• Rotazione dell'immagine orizzontale/verticale

• Controllo Flickerless

• Controllo otturatore bassa velocità

• Controllo compensazione luce di fondo

• Passaggio automatico modalità a colori / bianco e nero

• Dotato di obiettivo varifocale
- Funzione Auto Iris
- Riduzione digitale del rumore (DNR)
• Compensazione CCD dei difetti automatica

Componenti

Controllare i componenti nella confezione

Controllare che la telecamera e gli accessori siano inclusi nella confezione. Tali componenti sono indicati qui sotto:

Il cavo testimonor è utilizzato pèr provare la telecamera collegandola ad un display portatile. Se realmente si desidera collegare la telecamera ad un display, utilizzare il cavo BCN.

Componenti della telecamera

La telecamera si compone delle seguenti parti:

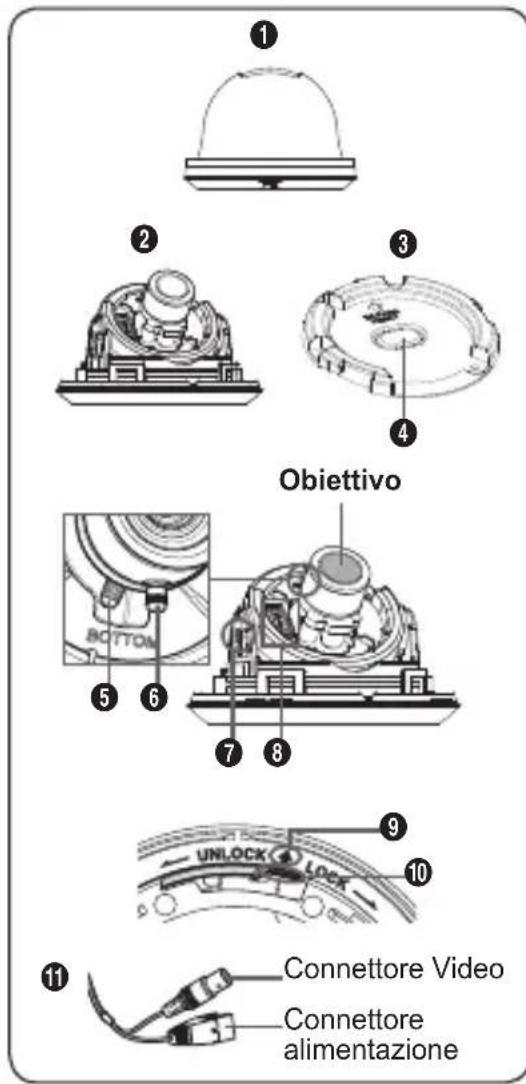

① ② ③ ④ Obiettivo ⑤ ⑥ ⑦ ⑧ ⑨ UNLOCK LOCK ⑩ ⑪ Connettore Video Connettore alimentazione

① Involucro a cupola: Copre il corpo principale per proteggerlo.
② Corpo principale: Comprende un obiettivo, una centralina, una centralina PCB, viti, eccetera.
③ Supporto: Utilizzato come montaggio a soffitto o a parete. Si fissa utilizzando le tre viti lunghe fornite nella confezione.
④ Arresto cavo: Se si tira il cavo da un foro nel soffitto, rimuovere l'arresto e passare il cavo attraverso l'apertura per collegarlo.
⑤ Leva zoom: Utilizzando questa leva lo zoom dell'obiettivo può essere regolato o fissato.
6 Leva fuoco: Il fuoco dell'obiettivo può essere regolato ruotandola a destra e a sinistra. Ruotare in senso orario per fissare.
⑦ Vite di fissaggio inclinazione: Utilizzando la vite può essere regolata e fissata la curvatura dell'obiettivo.
8 Centralina: Comprende due tipi di levette di controllo: quelle di funzione e quelle di controllo di fase. La centralina è composta da otto levette di funzione nel centro e due pulsanti di controllo fase su ciascun lato dell'area delle levette di funzione.
9 Marchio guida per l'installazione: Quando vi si college la telecamera, il marchio deve essere allineato con quello della staffa.
10 Disinnesto chiusura: Spingere in avanti e ruotare il corpo principale in direzione UNLOCK quando si desidera rimuovere il Supporto dal Corpo principaleo la telecamera già installata dal supporto.
⑪ Cavo: Collegare il connettore video al cavo BNC e il connettore dell'alimentazione all'adattatore di corrente.

Impostare le levette

Impostare le levette di funzione

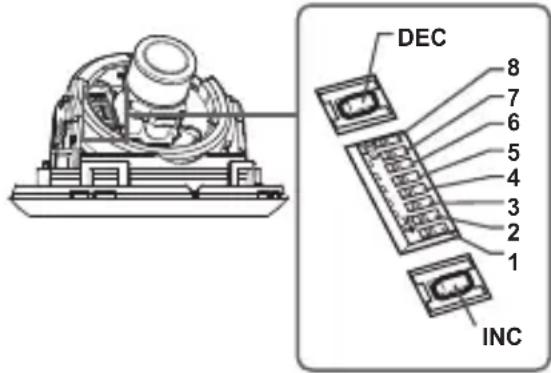

Per impostare le funzioni disponibili sulla telecamera, regolare le otto levette come indicato sotto:

DEC 8 7 6 5 4 3 2 1 INC

Num.	Nome Breve descrizione
1 LL	Line lock	ON/OFF
2 LSS		Sens-up od Otturatore a bassa velocità ON/OFF
3 H-REV Rotazione orizzontale ON/OFF
4 V-REV Rotazione verticale ON/OFF
5 BLC Compensazione luce di fondo ON/OFF
6 FL	Flickerless	ON/OFF
7	D/N	Passaggio automatico modalità a colori / bianco e nero ON/OFF
8 AWB		Bilanciamento automatico del bianco ON/OFF

1. Levetta 1 (LL): Quando questa levetta è posizionata su OFF, la telecamera funziona in modalità sincronizzazione interna, quando è posizionato su ON, la telecamera funziona in modalità line lock. In modalità sincronizzazione interna, la telecamera utilizza sempre un oscillatore interno al quarzo. Tuttavia, se diverse telecamere sono collegate ad un commutatore sequenziale, nel passaggio da un'immagine all'altra questa può apparire traballante o distorta. In questo caso, per risolvere il problema, occorre posizionare questa levetta su ON per risolvere il problema.

La modalità line lock permette alla telecamera di utilizzare la fase della corrente alternata come riferimento per la sincronizzazione. In questa modalità si possono utilizzare i pulsanti di controllo di fase (INC/DEC).

Nota

Quando si utilizza corrente continua a 12V, impostare questa levetta su OFF. La caratteristica line lock non funzionerà normalmente nemmeno quando la levetta è posizionata su ON.

Impostare la levetta LL su ON quando è collegata la corrente alternata. Se l'immagine traballa, si dovrà regolare la fase, utilizzando i pulsanti di controllo fase. Premere i pulsanti INC o DEC per aumentare o diminuire la fase di un grado.

1. Levetta 2 (LSS): La modalità sens-up accumula i campi dell'immagine nella memoria per ridurre il rumore, ma aumenta il livello di luminosità e di contrasto. Quando questa levetta è posizionata su ON, la telecamera automaticamente passa ad una velocità di acquisizione dell'immagine massima di 128 tempi, per fornire un'immagine più chiara per immagini più scure.
2. Levetta 3 (H-REV): Quando questa levetta è posizionata su ON, l'immagine della telecamera viene ruotata orizzontalmente. Se si desidera monitorare uno spazio attraverso uno specchio, si può utilizzare questa caratteristica per vedere l'immagine correttamente.
3. Levetta 4 (V-REV): Quando questa levetta è posizionata su ON, l'immagine della telecamera viene ruotata verticalmente. Se la telecamera mostra a fatica l'immagine ruotata verticalmente, si può utilizzare questa caratteristica per vedere l'immagine correttamente.
4. Levetta 5 (BLC): Quando questa levetta è impostata su ON, si può vedere un'immagine nitida anche se la telecamera è rivolta verso luci molto forti quali la luce solare o quella fluorescente. Quando è posizionata su OFF, l'oggetto esposto ad una luce eccessiva non appare nitidamente.
5. Levetta 6 (FL): Quando questa levetta è posizionata su ON, la velocità dell'otturatore è fissata a 1/100 sec (per NTSC) o 1/120 sec (per PAL) per evitare che lo schermo tremi per la discordanza tra la frequenza sincrona verticale (50Hz per NTSC, 60Hz per PAL) e la frequenza oscillante di una luce.
6. Levetta 7 (D/N): Quando questa levetta è impostata su ON, la telecamera automaticamente passa dai colori al bianco e nero, a seconda della luminosità dell'ambiente.
7. Levetta 8 (AWB): Questa levetta regola il bilanciamento del bianco. Quando questa levetta è posizionata su ON, la telecamera funziona in modalità ATW, se è su OFF, in modalità AWC.

- ATW (Auto Tracking White Balance): La temperatura del colore à regolata automaticamente in base ai cambiamenti dell'ambiente. (Circa. 2000°K a 11.000°K)

- AWC (Auto White Balance Control): Memorizza la temperatura del colore quando la levetta viene spostata su OFF. Le temperature del colore vengono regolate dal valore memorizzato.

Attenzione

• La gamma di impostazioni IRIDE per la video-camera varia da circa 80 a 120 IRE. Ciò significa che la video-camera non offre la funzionalità completa apri/chiudi IRIDE, ma solo la gamma di variazione limitata.
• Utilizzare la video-camera dopo aver impostato il livello adeguato (80 IRE o superiore), perché si può verificare una certa instabilità dell'IRIDE quando il livello è pari o inferiore a 75 IRE.

Pure grayscale gradient background with no visible text, symbols, or identifiable objects

Collegare i cavi e cambiare le impostazioni

Prima di installare la telecamera occorre regolare il fuoco dell'obiettivo, lo zoom e l'impostazione delle levette.

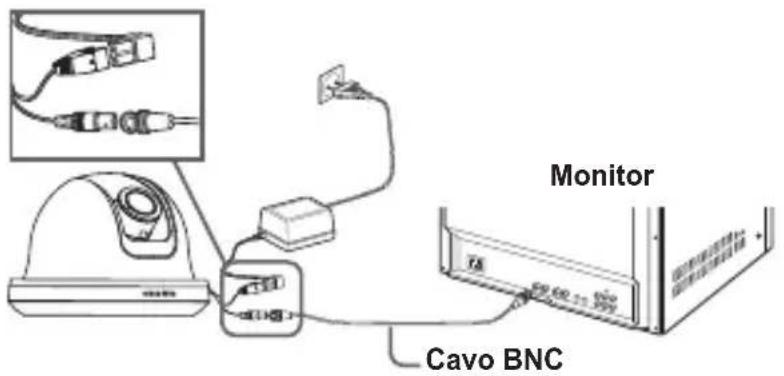

1. Collegare il cavo BNC al connettore video della telecamera.
2. Collegare il cavo BNC all'entrata video nel monitor.
3. Collegare l'adattatore di corrente al connettore dell'alimentazione della telecamera. Quando il monitor è acceso, l'immagine della telecamera appare.

Per regolare il fuoco del obiettivo, lo zoom e le impostazioni delle funzioni

1. Rimuovere l'involucro a cupola e quello interno. Per ulteriori dettagli sulle procedure di rimozione, vedere "Procedure d'installazione" nella sezione d'installazione della telecamera, alla pagina successiva.
2. Regolare il fuoco, lo zoom e le impostazioni delle funzioni della telecamera utilizzando la Leva del fuoco, la Leva zoom e la Centralina, mentre si guarda l'immagine sullo schermo.
3. Se si desidera fissare il fuoco e lo zoom regolati, avvitare le leve.

Istallare la telecamera

Prima dell'installazione

Prima d'istallare la telecamera, leggere le seguenti avvertenze:

• Controllare che il luogo di ubicazione (soffitto o parete) possa sopportare cinque volte il peso della telecamera.
• Evitare che il cavo si impigli o che venga danneggiata la copertura dei cavi elettrici. Ciò può provocare guasti o incendi.
• Quando si installa la telecamera, non permettere ad altre persone di avvicinarsi al luogo d'installazione. Allontanare gli oggetti di valore.
• Si possono produrre punti ciechi parziali con angoli di inclinazione inferiori a 20°, a seconda della configurazione della lente.

Procedura d'installazione

1

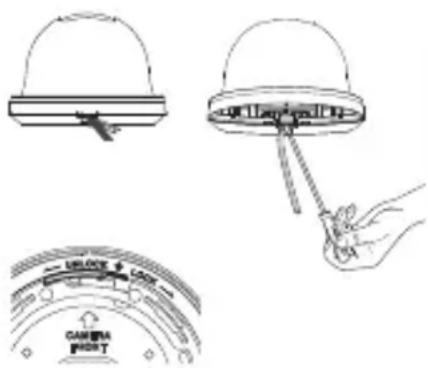

① Controllare l'alloggiamento esterno con un cacciavite piatto per rimuovere il coperchio protettivo dal corpo principale della videocamera.
② Rimuovere il Supporto dal Corpo principale ruotando il Corpo principale verso UNLOCK mentre si spinge il Disinnesto chiusura verso l'esterno. Se questa operazione non potesse essere eseguita facilmente, ruotare il supporto verso LOCK mentre si trattengono i piccoli fori del supporto.
③ Fissare il Supporto nel luogo previsto (soffitto o parete) con le tre viti in dotazione.

Nota

Il contrassegno CAMERA FRONT del Supporto deve essere rivolto verso l'area di monitoraggio della telecamera.

Pure grayscale gradient background with no visible text, symbols, or identifiable objects

4 Se sulla superficie di installazione della staffa è stato praticato un foro per l'accesso del cavo, premere verso il basso per rimuovere l'arresto del cavo e quindi far entrare il cavo. Se si effettua il collegamento attraverso il lato della telecamera, utilizzare lo spazio vuoto di fronte al lato indicato come FRONTE TELECAMERA.
5 Attaccare ora il Corpo principale al Supporto ruotandolo verso LOCK, dopo aver allineato il Contrassegno della scanalatura del Corpo principale con la scanalatura grande intorno al contrassegno CAMERA FRONT.
6 Regolare la direzione della telecamera. Per ulteriori particolari sul controllo della direzione, vedere "Regolare la direzione della telecamera" in questa pagina. Quando è necessario regolare lo zoom e il fuoco della telecamera, vedere "Collegare i cavi e cambiare le impostazioni" a pagina 10.
⑦ Attaccare l'Involucro interno al Corpo principale premendo fino a sentire un "clic" dopo aver allineato i due fori delle viti con le Chiusure aletta dell'Involucro interno con i due fori delle viti sui lati sinistro e destro del Corpo principale.
In fine attaccare l'Involucro a cupola al Corpo principale premendolo fino a sentire un "clic" dopo aver allineato il rigonfiamento all'interno dell'Involucro a cupola con il Contrassegno della scanalatura sul Corpo principale.

Regolare la direzione della telecamera

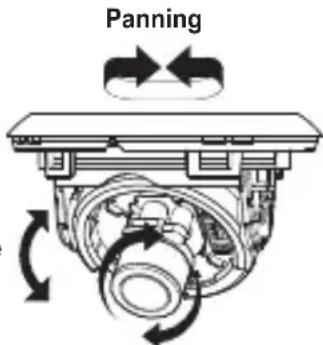

Quando la telecamera è fissata al soffitto, si può regolare l'angolo visuale della telecamera. Si può ruotare la telecamera verso sinistra o destra (Panning) e cambiare l'inclinazione verso l'alto e verso il basso (Tilting).

Nel caso di panning, il limite di rotazione della telecamera è di 355 gradi (100 gradi in senso orario e 255 gradi in senso antiorario). La rotazione viene fermata da un Fermo all'interno della telecamera. Per il controllo del panning, allentare le due viti situate sul fondo, per poi ruotare nella direzione desiderata, quindi serrarle per fissare la telecamera.

Inclinazione

Panning

Rotazione obiettivo

L'inclinazione può essere regolata da 0° a 90°, tuttavia gli angoli di inclinazione inferiori a 20° possono creare punti ciechi, a seconda della configurazione della lente. Per fissare l'ubicazione, dopo aver regolato l'angolo di inclinazione, utilizzare le viti di fissaggio inclinazione.

Per regolare il fuoco e lo zoom della telecamera, utilizzare la Leva zoom e la Leva fuoco. Quando si istalla la telecamera su un soffitto inclinato o sulla parete, si può ruotare l'obiettivo della telecamera per vedere l'immagine nella direzione corretta.

SCC-B5344/B5345

Appendice A: Specifiche per lo Standard NTSC

Voce Particolari
Tipo di prodotto Telecamera dome a colori a circuito chiuso
Alimentazione AC 24V ± 10% (60Hz ± 0,3 Hz), DC 12V +10%/-5%
Tipo di trasmissione Sistema standard NTSC (525 Linee, 60 Campi)
Consumo energetico Circa 1,7W
Dispositivo immagine Super-HAD CCD 1/3" tipo IT
Pixel	Totale: 811(O) x 508(V), 410.000 pixelEffettivi: 768(O) x 494(V), 380.000 pixel
Modalità di scansione 525 Linee, interlacciato 2:1
Frequenza linea di scansione	Orizzontale: 15,734Hz(INT)/15,750Hz(LL)Verticale: 59,94Hz(INT)/60Hz(LL)
Modalità di sincronizzazione	INT/Line Lock (Regolazione della fase utilizzando il pulsante INC/DEC)
Risoluzione orizzontale 540 linee TV
Rapporto S/N 50dB
Illuminazione degli oggetti minima			SCC-B5345 (Color/BW) SCC-B5344 (Color/BW)
	F1,2	Sens-up Off	50IRE 0,4/0,04Lux 0,4/0,4Lux
			30IRE 0,24/0,024Lux 0,24/0,24Lux
			15IRE 0,12/0,012Lux 0,12/0,12Lux
		Sens-up x128	50IRE 0,0031/0,00031Lux	0,0031/0,0031Lux
			30IRE 0,0019/0,00019Lux	0,0019/0,0019Lux
			15IRE 0,0009/0,00009Lux	0,0009/0,0009Lux
Segnale in uscita	Video COMPOSITO (1,0 Vp-p, 75ohm, BNC), USCITA Test Monitor (10 Vp-p, 75ohm, cablaggio)
Obiettivo	Auto Iris (DC) / Lunghezza focale: da 2,9 ~ 10,0mm / Raggio apertura 1,2
Funzione PAN	Raggio: da 0 a 355° (100 gradi in senso orario e 255 in senso antiorario)
Funzione INCLINAZIONE	Raggio: da 0 a 90°
Controlli	Line lock (LL)Sens-up; Otturatore a bassa velocità (LSS)Rotazione Orizzontale (H-REV)Rotazione Verticale (V-REV)Compensazione luce di fondo (BLC)Flickerless (FL)Passaggio dalle modalità a colori a bianco e nero (D/N)Bilanciamento automatico del bianco (AWB)Riduzione digitale del rumore (DNR)Compensazione CCD dei difetti automatica
Colore del Prodotto	SCC-B5344N/B5345N : Bianco
Temperatura di esercizio	da -10°C a +50°C
Umidità di esercizio	Fino al 90%
Dimensioni	128(∅) x 91(H)mm
Peso	327g

Appendice B: Specifiche per lo Standard PAL

Voce Particolari
Tipo di prodotto Telecamera dome a colori a circuito chiuso
Alimentazione AC 24V ± 10% (50Hz ± 0,3 Hz), DC 12V +10%/-5%
Tipo di trasmissione Sistema Standard PAL (625 Linee, 50 Campi)
Consumo energetico Circa 1,7W
Dispositivo immagine Super-HAD CCD 1/3" tipo IT
Pixel	Totale: 795(O) x 596(V), 470.000 pixelEffettivi: 752(O) x 582(V), 440.000 pixel
Modalità di scansione 625 Linee, interlacciato 2:1
Frequenza linea di scansione	Orizzontale: 15,625Hz(INT)/15,625Hz(LL)Verticale: 50Hz(INT)/50Hz(LL)
Modalità di sincronizzazione	INT/Line Lock (Regolazione della fase utilizzando il pulsante INC/DEC)
Risoluzione orizzontale 540 linee TV
Rapporto S/N 50dB
Illuminazione degli oggetti minima			SCC-B5345 (Color/BW) SCC-B5344 (Color/BW)
	F1,2	Sens-up Off	50IRE 0,4/0,04Lux 0,4/0,4Lux
			30IRE	0,24/0,024Lux
			15IRE	0,12/0,012Lux
		Sens-up x128	50IRE	0,0031/0,00031Lux
			30IRE 0,0019/0,00019Lux	0,0019/0,0019Lux
			15IRE	0,0009/0,00009Lux
Segnale in uscita	Video COMPOSITO (1,0 Vp-p, 75ohm, BNC), USCITA Test Monitor (10 Vp-p, 75ohm, cablaggio)
Obiettivo	Auto Iris (DC) / Lunghezza focale: da 2,9 ~ 10,0mm / Raggio apertura 1,2
Funzione PAN	Raggio: da 0 a 355° (100 gradi in senso orario e 255 in senso antiorario)
Funzione INCLINAZIONE	Raggio: da 0 a 90°
Controlli	Line lock (LL)Sens-up; Otturatore a bassa velocità (LSS)Rotazione Orizzontale (H-REV)Rotazione Verticale (V-REV)Compensazione luce di fondo (BLC)Flickerless (FL)Passaggio dalle modalità a colori a bianco e nero (D/N)Bilanciamento automatico del bianco (AWB)Riduzione digitale del rumore (DNR)Compensazione CCD dei difetti automatica
Colore del Prodotto	SCC-B5344P/B5345P : Bianco
Temperatura di esercizio	da -10°C a +50°C
Umidità di esercizio	Fino al 90%
Dimensioni	128(∅) x 91(H)mm
Peso	327g

Pure grayscale gradient background with no visible text, symbols, or identifiable objects

Corretto smaltimento del prodotto

(rifiuti elettrici ed elettronici)

(Applicabile in i paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata)

Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.

SCC-B5344

SCC-B5345

Dijital Renkli Dome Kamera
